Баланснный вход Clone purifi

[Justas*]

Зависит от конструкции и схемотехники усилителя.
В сегодняшних условиях засоренности различными видами EMI, становится правилом хорошего тона ставить на вход усилителя RC цепь (ФНЧ). Помехи выше звукового диапазона, отсекаются уже на уровне входа. Но если источник имеет меняющееся выходное сопротивление, частота среза ФНЧ тоже будет изменяться.
Есть мнение, что «чудеса звучания» различных межблочных кабелей, вызваны повышенным выходным сопротивлением источника. При Rвых близким к нулю, магия исчезает.
Rвых «Никитинского» аттенюатора Att7 рассчитанного на 10 кОм, меняется от 6 Ом до 3,2 кОм.

[Igorvolikov]

А какое входное сопротивление у Пурифай в небалансном включении?

[Rus3d]

А какое входное сопротивление у Пурифай в небалансном включении?

Интересный вопрос. По описанию так
Подключение источника сигнала и регулятора громкости.

Усилитель оборудован полноценным дифференциальным предусилителем с симметричным входом.
Входное сопротивление составляет чуть более 10кОм и определяется резисторами R102, R103.
Это из описания платы 3.064

[emon]

а зачем городить єто все?
я поставил просто две платы РГ в паралель и все.

[Kollin]

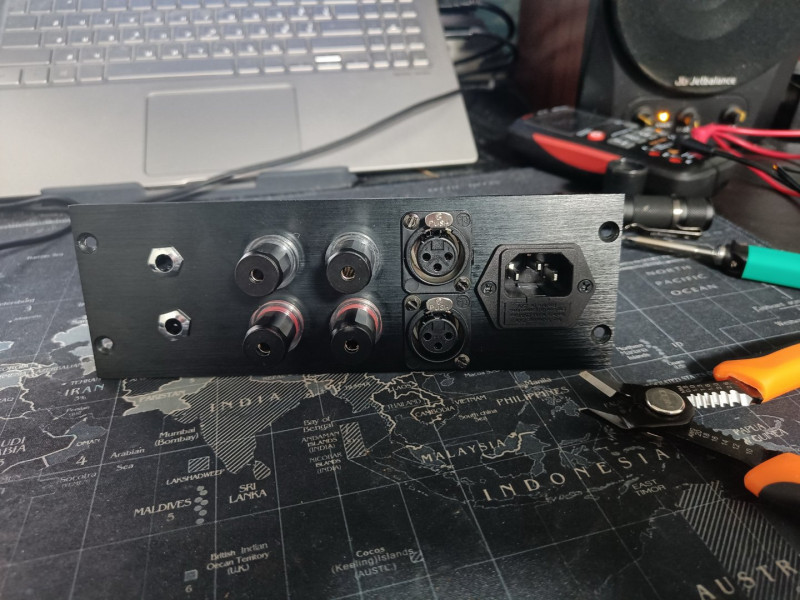

Искал куда воткнуться с полноразмерными XLR в "народный" корпус, с сохранением RCA. Между инлетом и банана-плагами хватит места для вертикального расположения.
Если отказаться от RCA, то можно на их место воткнуться.

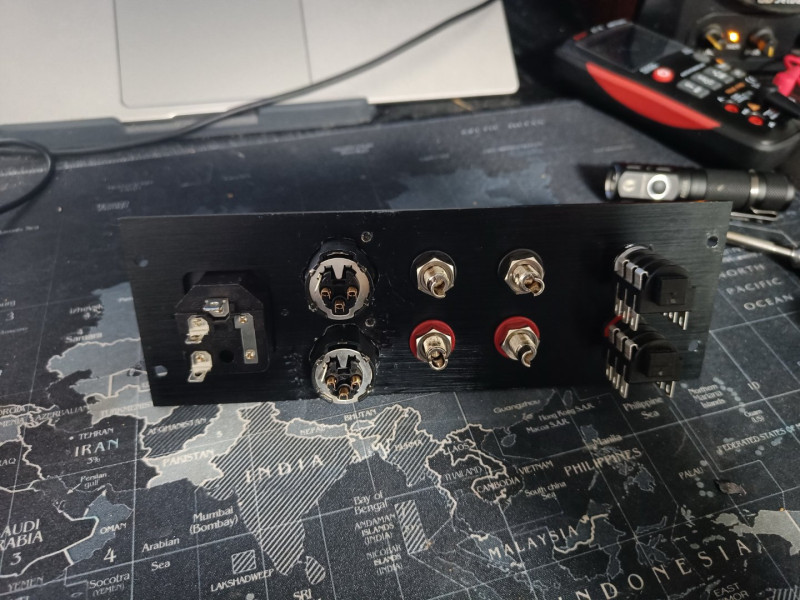

На фотках в RCA гнездах расположены TRS разъёмы. Это я так - просто примерился, раз корпус разобрал. Изначально планировал баланс по TRS подать, но склонился к полноценным разъемам из-за большей универсальности. Хотя, кому интересно, может заморочиться с реализацией переключения с XLR на RCA посредством таких разъёмов - они размыкают три контакта (по аналогии с подключением наушников).
На фотках внутренняя часть выглядит не ахти... Завтра уже почищу, прошлифую отверстия, винты "утопленники" поищу и пр.

[bisesik]

Немного поправил картинку,
а то на 4 входе на картинке RCA сидел
Но и повторюсь пока это не используется, нет доп. реле, надо купить.
Пока пошел другим путем установкой доп. платы про которую я писал. Симметричный XLR в несимметричный RCA

Всё работает, спасибо!
Единственное... Помимо соединения катушек реле K4 и K5 (зелёная линия), нужно этот контакт катушки у K5 ещё и от управляющей ноги микросхемы отключить. Самый простой вариант это сделать - просто приподнять (отпаять) 9-ую ножку у DD1. Только в этом случае K4 и K5 будут работать в унисон (параллельно).

[Justas*]

Входные разъёмы желательно ставить подальше от выходных и сетевых. Дифференциальный вход изрядно подавляет синфазную помеху, но...

[Jekson]

Балансный вход можно смело использовать с небалансным выходом, практически не теряя в защите от синфазных и других помех. Для этого используем двужильный экранированный провод с RCA на одном конце, XLR на другом. На штеккере папа RCA - центральный контакт - горячая жила, контакт GND - холодная + экран. На штеккере XLR - стандартно, ничего не замыкая. В общем и целом, балансный вход - это хорошо в любом случае, балансный выход - это не обязательно.

Главное не забыть, что такой шнур переходник можно использовать только в одном направлении. Т.е подключить балансный источник к небалансному приёмнику таким шнурком можно не во всех случаях. Если балансный выход источника организован на двух ОУ с перкресными обратными связями (аналог трансформатора) - тогда можно, и даже нужно. Если же выход балансного источника парафазный, т.е холодный провод - это просто инверсия горячего относительно земли, тогда - будет КЗ.

К чему я это всё написал. К тому - что отдельный разъём RCA входа не имеет никакого смысла вообще. Я от них давно отказался, эти разъёмы либо дорогие, либо ненадёжные. XLR - всему голова, на крайняк JACK 6.3mm/TRS (компактнее) Так же стоит учесть, что если балансный (дифф) вход использовать полноценно (без RCA) - мы избавляемся от землянной петли через источник питания усилителя (две моно платы УМ и общий БП)
