Баланснный вход Clone purifi

[Serg74]

Подскажите, пожалуйста, как его сделать на балансных входах?

[Alex]

Просто подключить, там балансный вход на плате.

[Rus3d]

Просто подключить, там балансный вход на плате.

Да, это я понял.
Балансы можно напрямую, а вот если надо регулятор громкости через него, да еще обычные RCA совместить, уже надо городить целую схему.
Я пошел другим путем через такой преобразователь с баланса в небаланс https://aliexpress.ru/item/1005001853451672.html? Незнаю конечно, есть в этом толк, но думаю есть, также можно поиграться с операционными усилителями в этой плате, для изменения звука
Звук через нее просто шикарный, да конечно громкости тоже добавляется, пробовал еще на версии 2.052

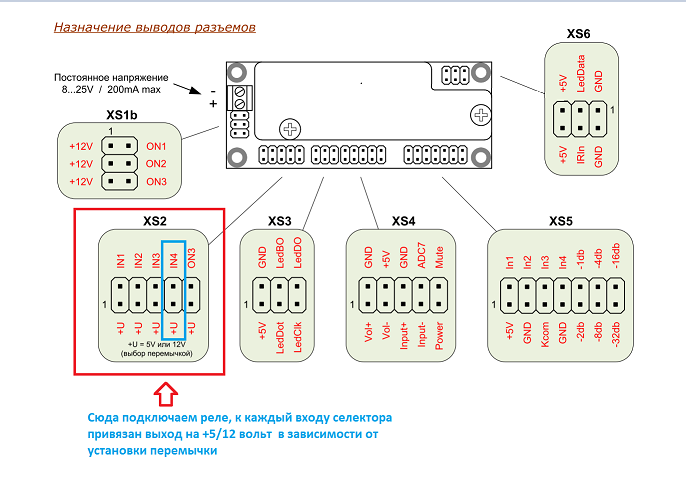

Выход с этой платы пойдет на регулятор Никитина, на 3 гнездо, 4 думаю задействовать на сигнал после цапа, 5 блютус.
При выборе 4-5 входа на регуляторе, будет также выключатся питания блоков при выборе селектором определенного входа.
Думаю может и на 3 вход (тоже отрубать питания).
Чтобы как можно меньше работали в куче все питания, также и блютус (чтобы не гадил когда он не задействован)
Все это организована на контролере, надо только добавить парочку реле


[Rus3d]

Алекс вы грамотный в этом, гляньте балансы так можно прикрутить, имея две платы Att7?
Регулятор Никитина
Да и Юра пускай глянет, горячий контакт идет через селектор на правый и левый канал на 3 вход
Или так не пойдет?

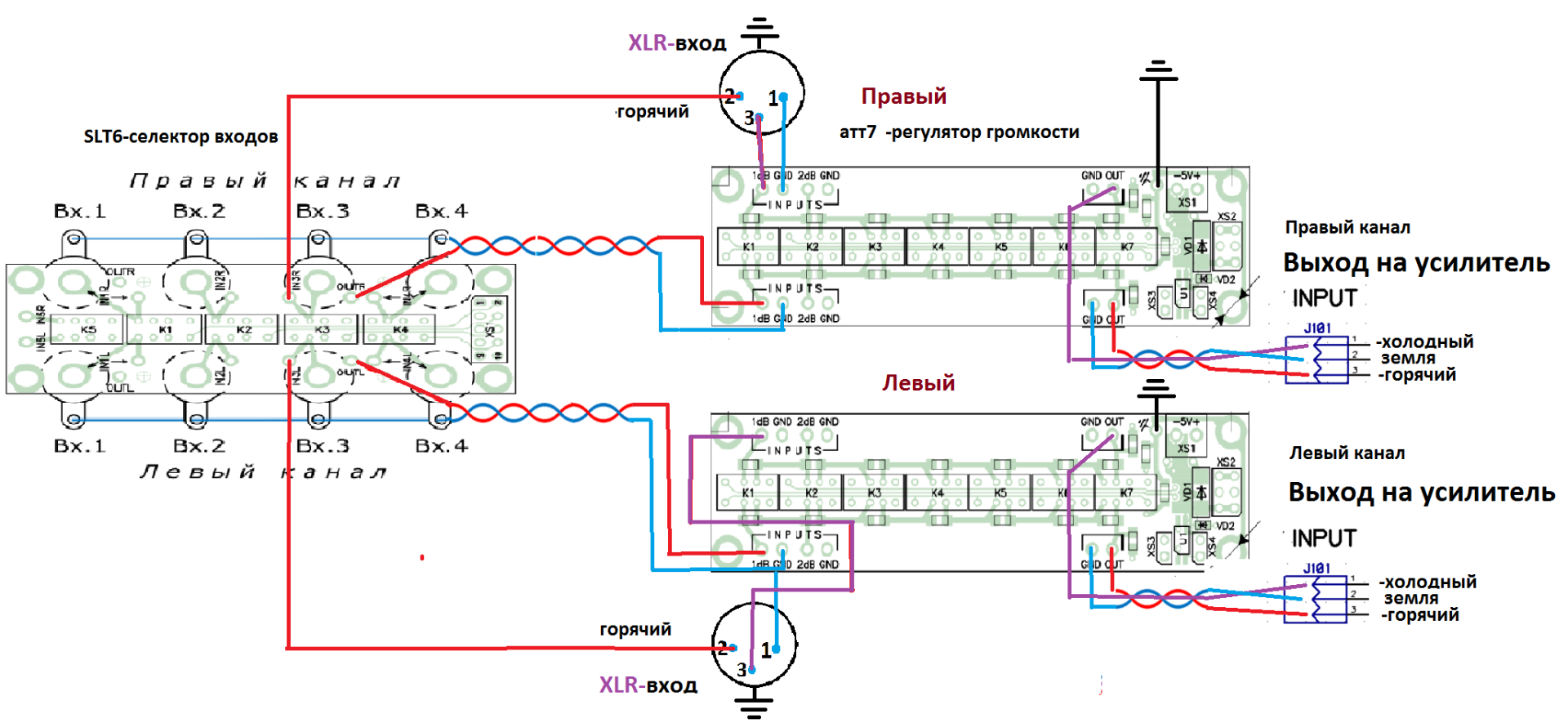

То-есть горячий(2 контакт) и холодный(3 контакт) через регулятор будет проходить
Просто хочу понимать напрямую балансный и RCA совместить так возможно?
Есть недостаток в такой схеме, 3 контакт не отключается на селекторе, а когда выбран обычный вход RCA , то 3 контакт должен заземлятся.
Я что-то это упустил из виду
Надо ставить доп. реле. att7 на входе для замыкания 3 контакта с землей, когда обычный вход RCA, иначе проблемы. Короче сам ответил на свой вопрос

[Inok]

Как по мне, то балансное подключение актуально если очень длинные провода, метров 10 и больше а так вообще не вижу смысла.

[makstex]

Как по мне, то балансное подключение актуально если очень длинные провода, метров 10 и больше а так вообще не вижу смысла.

Ну почему же. "Некоторые" кабели на "золотые" меняют, а тут сразу из коробки помехоустойчивость.

[Rus3d]

Как по мне, то балансное подключение актуально если очень длинные провода, метров 10 и больше а так вообще не вижу смысла.

Не знаю согласиться с вашим мнением или нет. Но очень много слышал и читал на форумах, что характер звука более раскрытый и еще более детальный.
Если коротко сказать, можно услышать, то что не слышали через RCA.
Это не проблема, у меня есть решения этой проблемы, можно реализовать с доп. реле, тем более есть привязка входов селектора управления . Если коротко, то к каждому входу есть отдельный режим доп. функций на включения внешней периферии.
Но пока остановился на той плате где я давал ссылку, тем более можно изменить характер звука на вход с помощью ОУ.

[Rus3d]

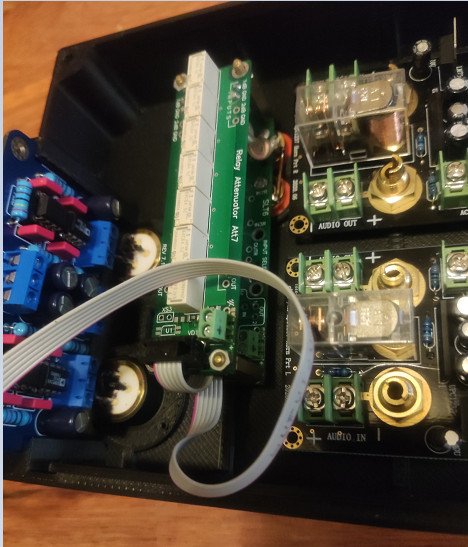

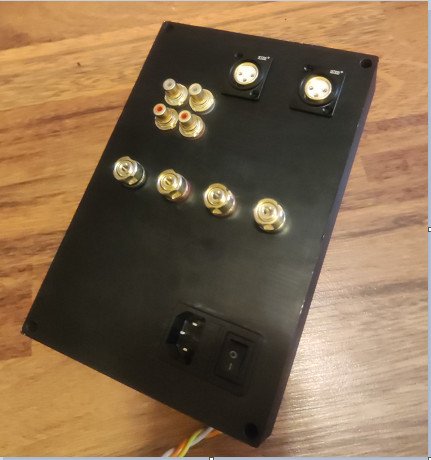

Примеряюсь Отпечатана задняя полка. Решил пока не сверлить, переднею и заднею крышку корпуса, пока напечатал. Потом когда будет все укомплектовано, можно будет взять чертеж и на ЧПУ вырезать




[Rus3d]

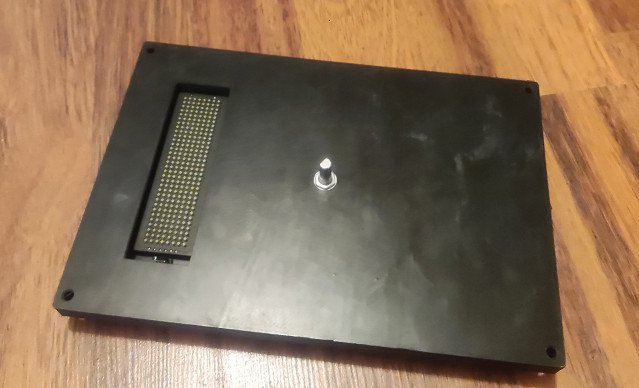

Вот еще немного передняя панель



[Timoha]

Где можно Att7 приобрести в Украине?

[Rus3d]

Где можно Att7 приобрести в Украине?

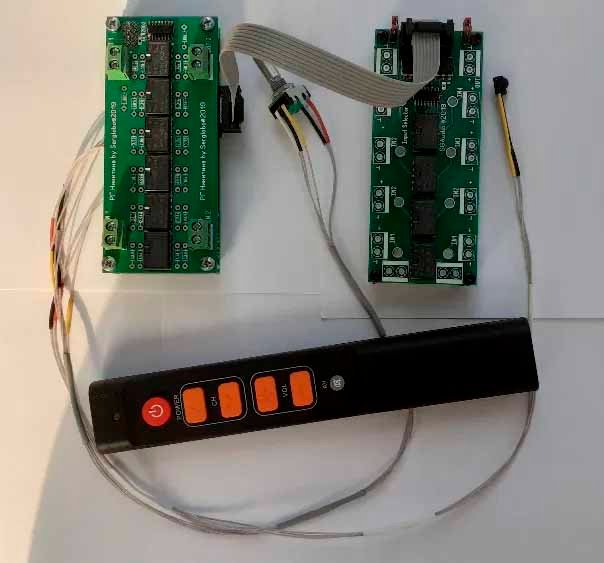

Без понятия, вроде Алекс выкладывал тут тему, как самому собрать, только желательно на бистабильном реле. Также и селектор входов, а вот контролер если хотите с пультом, уже надо самому лепить.

[Igorvolikov]

Где можно Att7 приобрести в Украине?

Себе купил на олх. Все есть.

[Justas*]

Откуда Att7 на олх? Параллельный импорт?

[Igorvolikov]

Откуда Att7 на олх? Параллельный импорт?

Вот фото прямо с ОЛХ.


Такое себе и купил.

[Rus3d]

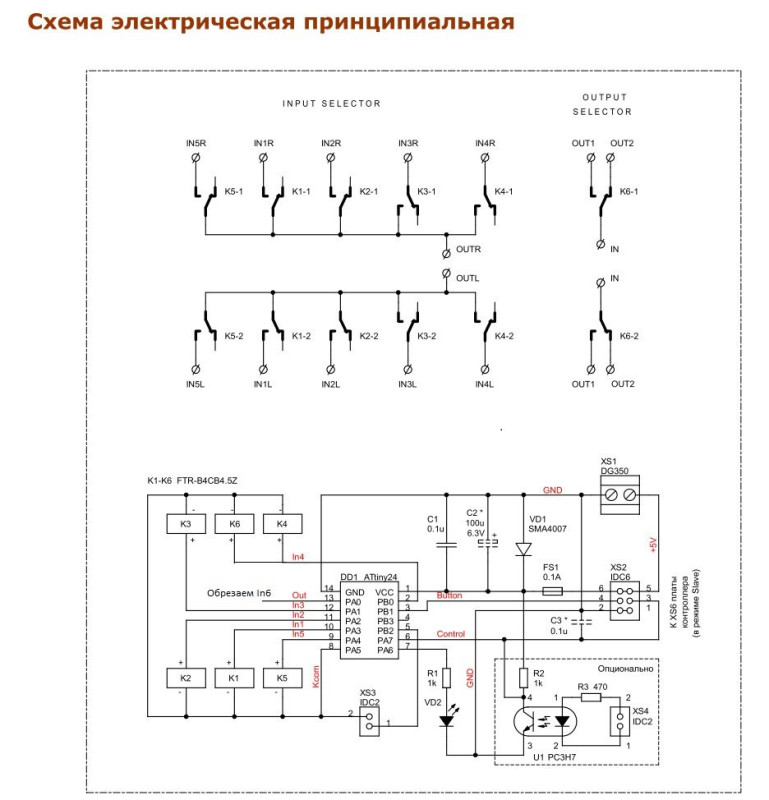

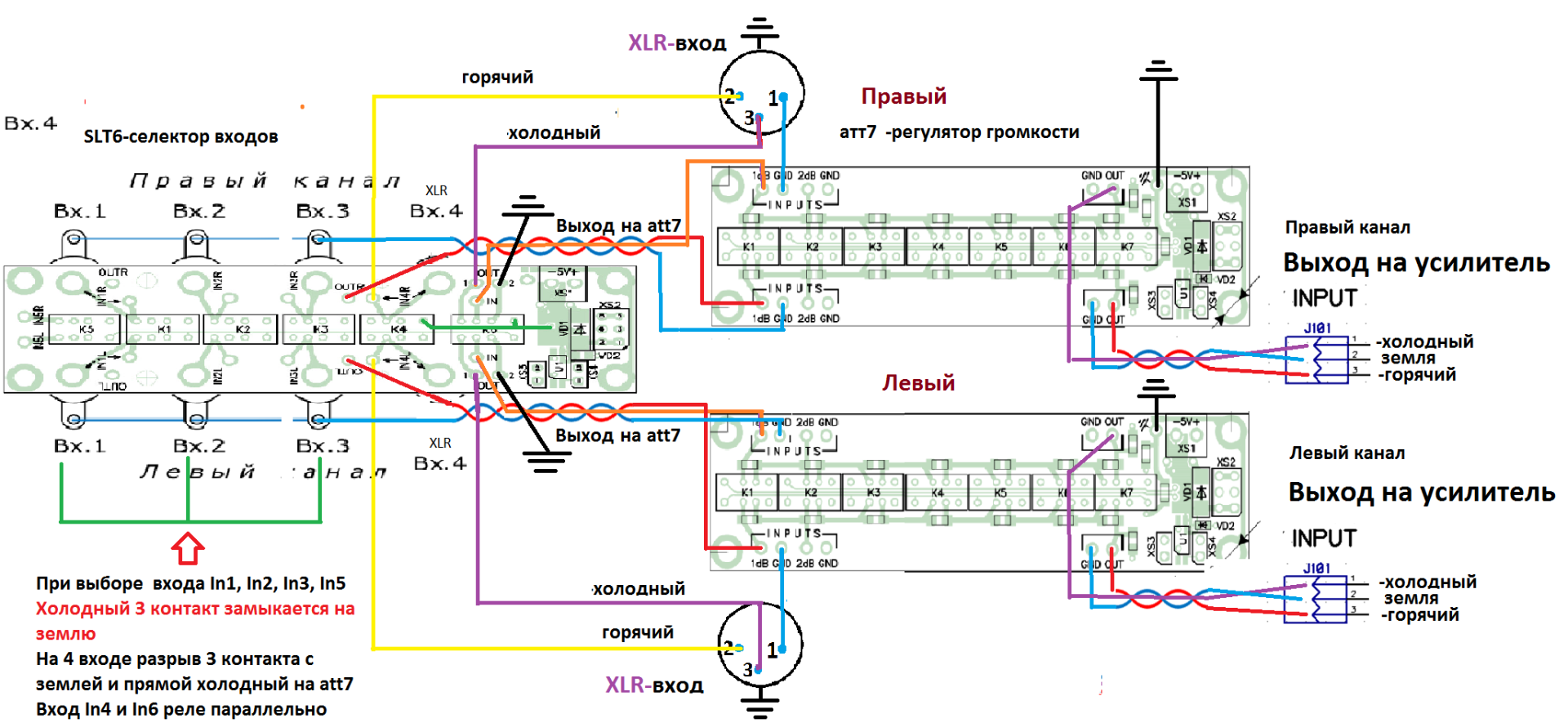

Всем привет, вот теперь схема рабочая должна быть точно для входов RCA и XLR через slt6(селектор входов) и att7
Кто что скажет ?

Поправьте если заметили ошибки

[Rus3d]

Вопрос потянет Attiny сразу 2 реле на включения на одной ноге .? Если они одинаковы по параметрам, бистабильное Takamisawa FTR-B4CB4.5Z

[Inok]

Так она ж не напрямую к релюхам цепляется а через сборку.

[Rus3d]

Так она ж не напрямую к релюхам цепляется а через сборку.

Не понял, схема сверху, понятно что можно поставить доп. транзистор или маленький полевик, как ключ(реализовать несложно).
Сейчас общался с Максимом производителям платы, говорит на 95% точно должно работать и включать параллельно без проблем.
Но есть сомнения.
Вот видно даже по дорожкам

В том то и дело что тут нет ключей. На самом контролере стоит UNL2003, там выходы сильные, для реле точно хватает

[Justas*]

Вопрос потянет Attiny сразу 2 реле на включения на одной ноге .? Если они одинаковы по параметрам, бистабильное Takamisawa FTR-B4CB4.5Z

Потянет, пробовал.

[Justas*]

Откуда Att7 на олх? Параллельный импорт?

Вот фото прямо с ОЛХ.


Такое себе и купил.

Это не Att7. Как говориться, по мотивам.

[Igorvolikov]

Откуда Att7 на олх? Параллельный импорт?

Вот фото прямо с ОЛХ.


Такое себе и купил.

Это не Att7. Как говориться, по мотивам.

Не думаю, что есть принципиальная разница.
Все лучше чем альпсы руками крутить ))))

[jin2k]

Раз используются столь высококачественные компоненты и выбран сложный путь баланса, не кошернее ли будет использовать отдельные селекторы входов для левого и правого каналов...
А то у Вас земля от не задействованного XLR, все время будет подключена и может ловить наводки.
Еще рекомендую обратить внимание на согласование сопротивлений усилителя и регулятора громкости. Так же потребуется пересчитать (сдвинуть на шаг) сопротивления регулятора, если хотите получить шаг регулировки в 1 Дб. Если сопротивления не трогать, шаг регулировки получится 2 Дб. Хотя на мой взгляд шаг в 2 Дб даже предпочтительнее.

[Rus3d]

[/attachment]

Раз используются столь высококачественные компоненты и выбран сложный путь баланса, не кошернее ли будет использовать отдельные селекторы входов для левого и правого каналов...
А то у Вас земля от не задействованного XLR, все время будет подключена и может ловить наводки.
Еще рекомендую обратить внимание на согласование сопротивлений усилителя и регулятора громкости. Так же потребуется пересчитать (сдвинуть на шаг) сопротивления регулятора, если хотите получить шаг регулировки в 1 Дб. Если сопротивления не трогать, шаг регулировки получится 2 Дб. Хотя на мой взгляд шаг в 2 Дб даже предпочтительнее.

Немного не понял, какие наводки и откуда. Даже автор платы написал что все правильно. При включении 4 входа(XLR, не RCA), горячий и холодный подключается к атт7, а все остальные входы отключены, при отключении 4 входа они размыкаются с атт7, а холодный замыкается с землей и происходит стандартное подключения остальных 4 входов RCA. Это равносильно что мы подкидываем землю отдельно при стандартном подключении.

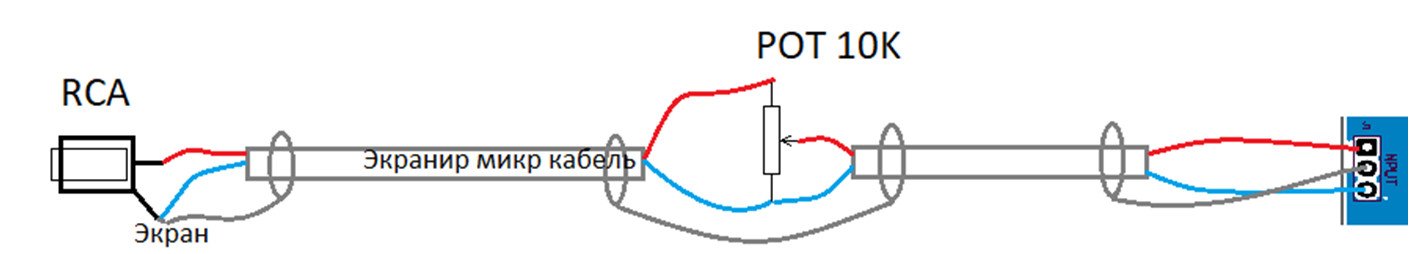

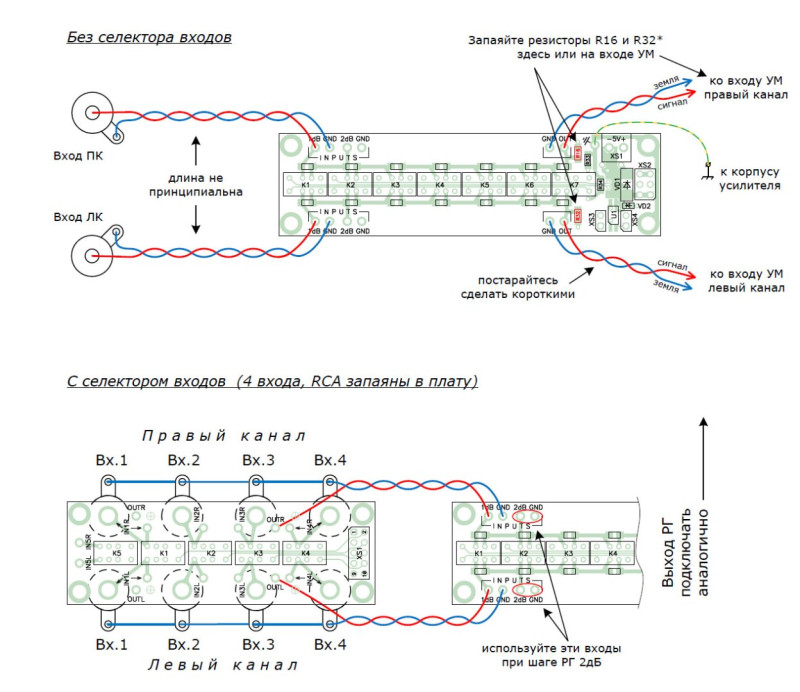

Вот так выглядит стандартное подключения к att7, только у меня 2 платы att7

По регулировки в дб, пока планировал 1 дб, но перестроится на 2 дб нет проблем.
Объясните в чем у меня проблема.
То есть вы еще предлагаете землю разрывать XLR, когда он не используется? Не понял вашего намека

[Rus3d]

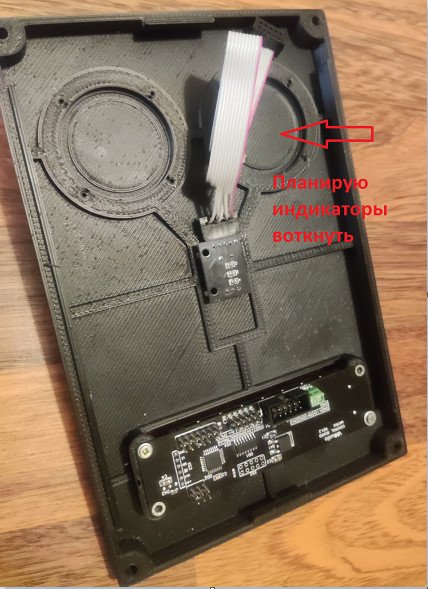

Немного поправил картинку,
а то на 4 входе на картинке RCA сидел

Но и повторюсь пока это не используется, нет доп. реле, надо купить.
Пока пошел другим путем установкой доп. платы про которую я писал. Симметричный XLR в несимметричный RCA

[Justas*]

По регулировки в дб, пока планировал 1 дб, но перестроится на 2 дб нет проблем.

При полном диапазоне 99дБ, шаг в 1дБ - то что надо. Каждый добавляемый (убавляемый) дБ слышно.
Условием для этого, является входное сопротивление усилителя равное 10к.

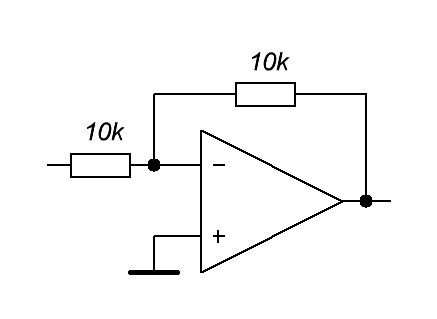

Я установил буферы на ОУ, в непосредственной близости от Att7.
Буфер необходим, т.к. выходное сопротивление Att7 в зависимости от положения, колеблется от десятков Ом на малом ослаблении, до нескольких килоОм на большем.


https://radiopages.ru/nikitin5.html

[Timoha]

Такое себе и купил.

Как вы запитали плату управления РГ? Какое напряжение использовали и от куда взяли его?
Спрашиваю потому, что приобрел у этого же человека такой же РГ, но для балансного подключения. Использовал дополнительный выход с своего блока питания на 19В и ничего не работает.

[Igorvolikov]

Такое себе и купил.

Как вы запитали плату управления РГ? Какое напряжение использовали и от куда взяли его?
Спрашиваю потому, что приобрел у этого же человека такой же РГ, но для балансного подключения. Использовал дополнительный выход с своего блока питания на 19В и ничего не работает.

Я покупал полный комплект с дежурным БП и софтстартом.

[chavit]

По регулировки в дб, пока планировал 1 дб, но перестроится на 2 дб нет проблем.

При полном диапазоне 99дБ, шаг в 1дБ - то что надо. Каждый добавляемый (убавляемый) дБ слышно.
Условием для этого, является входное сопротивление усилителя равное 10к.
Я установил буферы на ОУ, в непосредственной близости от Att7.
Буфер необходим, т.к. выходное сопротивление Att7 в зависимости от положения, колеблется от десятков Ом на малом ослаблении, до нескольких килоОм на большем.
https://radiopages.ru/nikitin5.html

Всех с новым годом!

Задал вопрос производителю атт7 по поводу непостоянного выходного сопротивления и как следствие не точности регулировки по дБ. Вот его ответ:

Неверный вывод. Номиналы резисторов РГ подобраны так, что ослабления звеньев равны расчетному именно при нагрузке 10кОм.
То что выходное сопротивление не постоянно на точность не влияет.

[Justas*]

При чём тут точность регулирования? Регулятор от antecom рассчитан на Rвх = 10кОм. Номиналы резисторов аттенюатора, можно пересчитать под любое другое входное сопротивление.
Речь идёт о непостоянстве выходного сопротивления аттенюатора, которое влияет на совсем другие параметры.

[chavit]

При чём тут точность регулирования? Регулятор от antecom рассчитан на Rвх = 10кОм. Номиналы резисторов аттенюатора, можно пересчитать под любое другое входное сопротивление.
Речь идёт о непостоянстве выходного сопротивления аттенюатора, которое влияет на совсем другие параметры.

На какие параметры и на сколько критично влияет это не постоянство?
