Wondom Jab5 четырехканальный монстр на Tda7498e Би-ампинг с КИХ FIR фильтром

[audiomaniac3]

Чудеса. А если всю полосу только на один динамик дать?

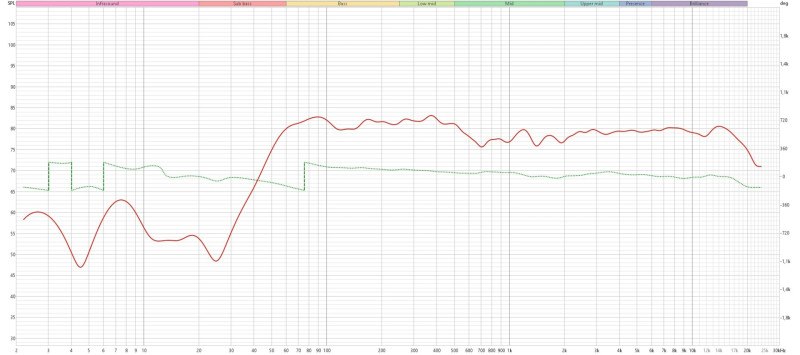

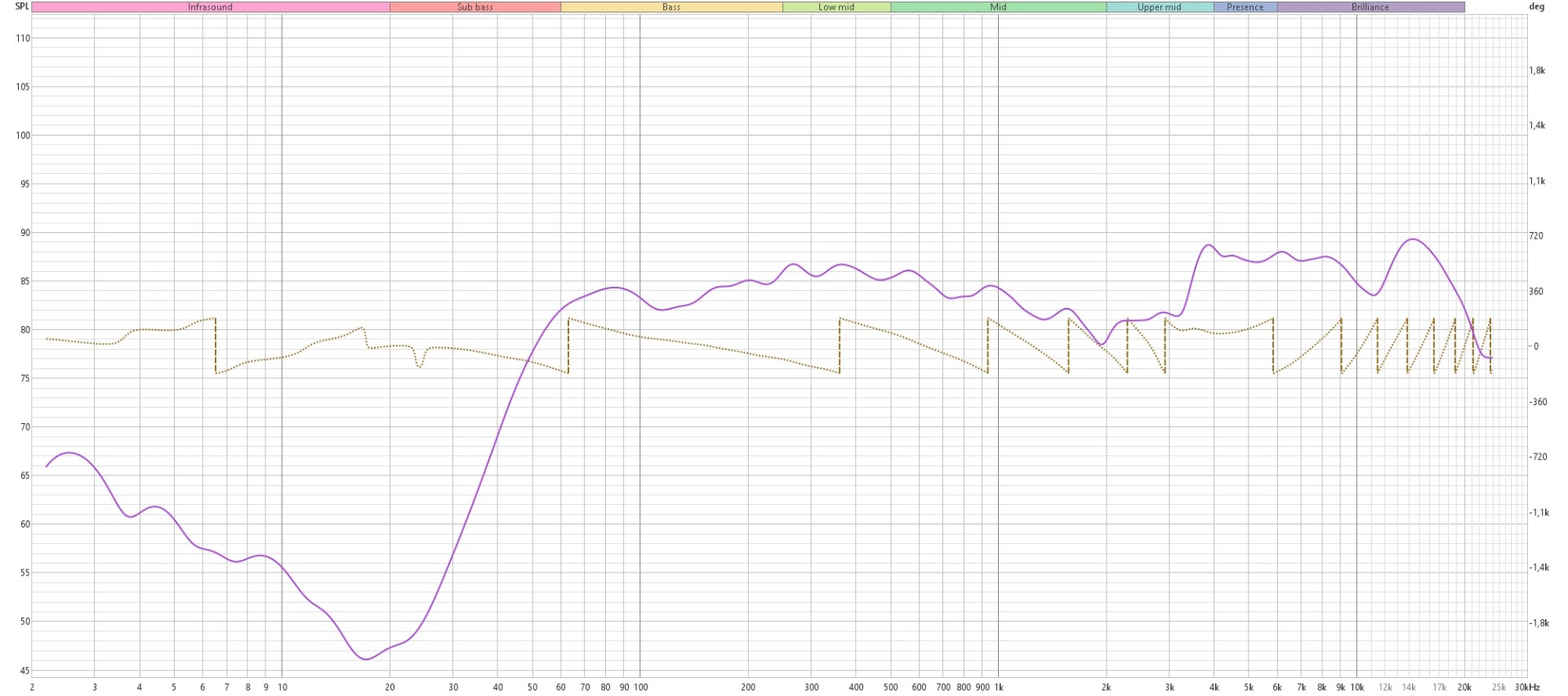

Вот,0-24000 такие результаты

[Justas*]

Микрофон USB?

[audiomaniac3]

Микрофон USB?

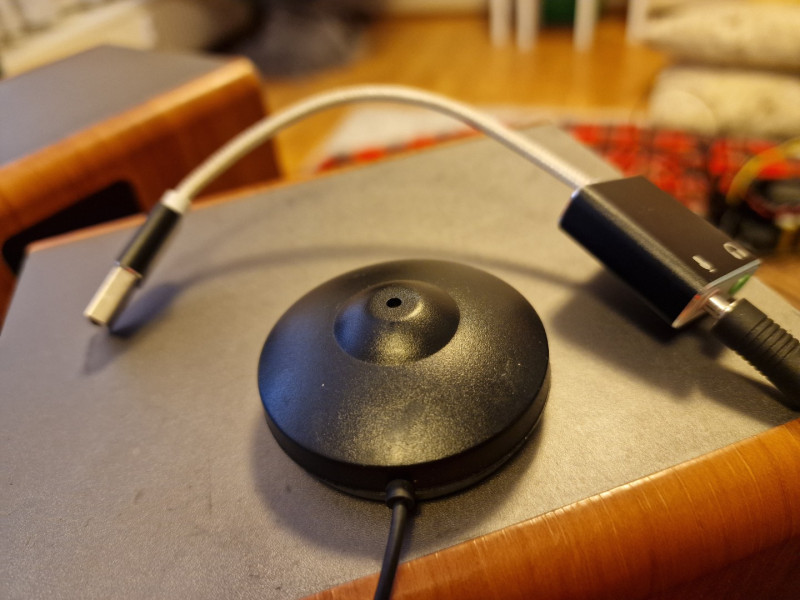

Микрофон от ресивера onkyo,аудиокарта USB,когда покупал решил раскошелится и взял её за три евро.

[Justas*]

Похоже проблема в синхронизации.
У меня аналоговый. С установкой


[audiomaniac3]

Похоже проблема в синхронизации

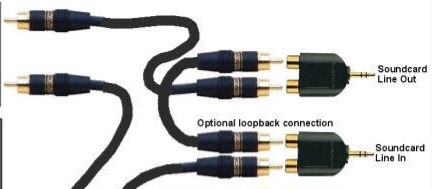

А есть какой-то простой способ,может программый чтобы организовать этот loopback?Как я понял надо чтобы из линейного выхода на линейный вход аудиокарты был замкнут сигнал.

[audiomaniac3]

Похоже проблема в синхронизации.
У меня аналоговый. С установкой

Получается если я правильно понял это так должно выглядеть

[uriy]

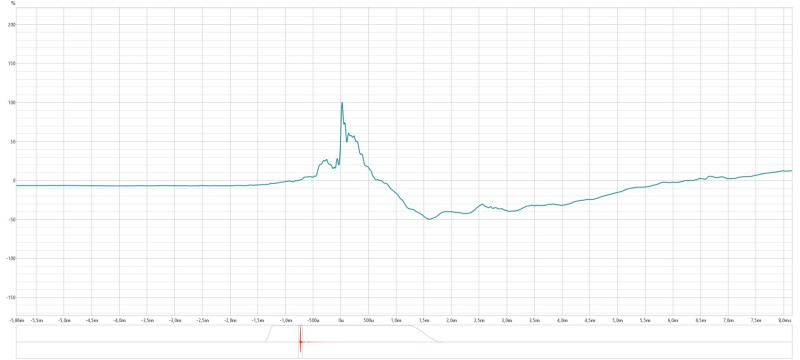

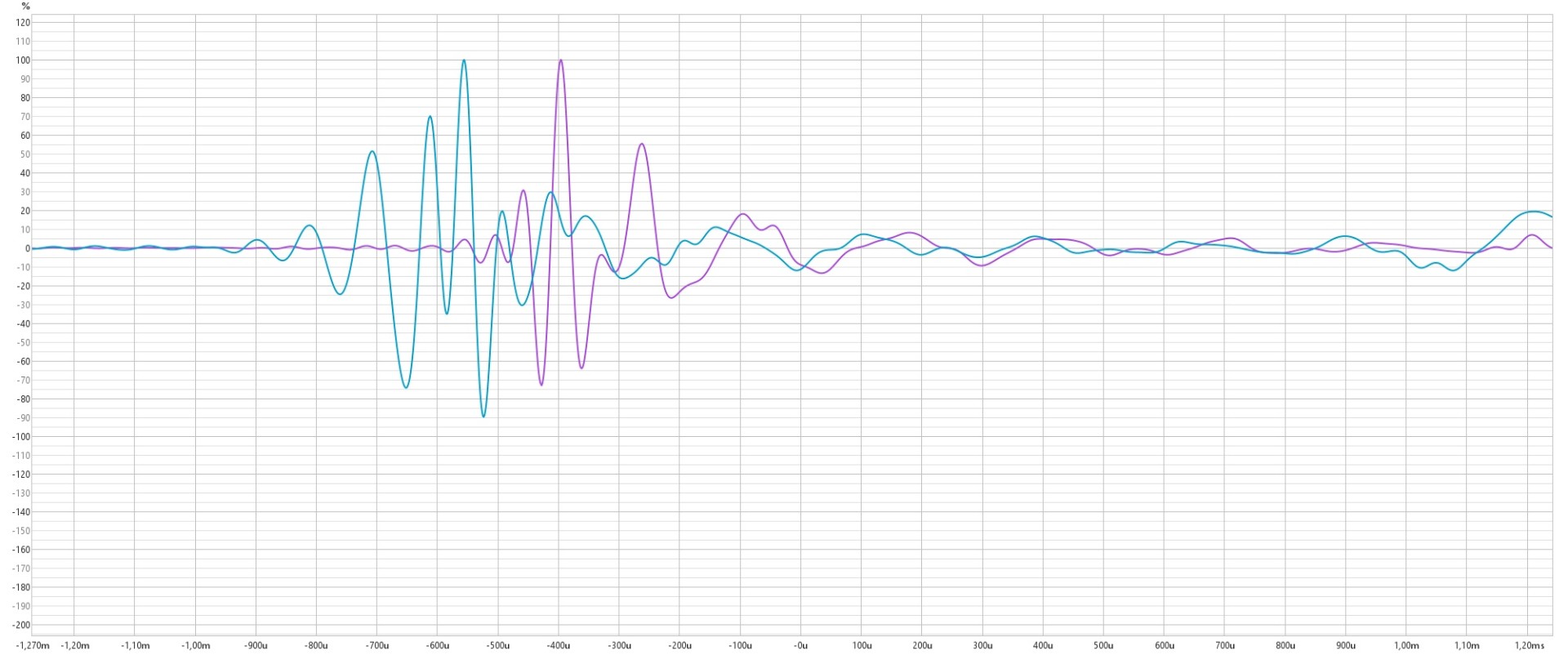

Левая колонка выбрана как acoustic timing reference,теперь отклонений стало меньше,степ и импульс если и двигаются то на доли секунды,вот что по графикам.

Так, на этих графиках работает два динамика НЧ и ВЧ или только один НЧ динамик?

[uriy]

Получается если я правильно понял это так должно выглядеть

Нет не правильно, сигнал на вход звуковой карты должен приходить с выхода вашего УНЧ который идёт на АС, а в случае активного дсп биампинга, сигнал должен приходит с клемм обоих динамиков. Я бы на вашем месте не делала лупбек, спалите что то с большой вероятностью, кстати у меня юсб микрофон и нет проблем с синхронизацией, просто нужно разобраться что вы делаете не так.

[uriy]

Левая колонка выбрана как acoustic timing reference,теперь отклонений стало меньше,степ и импульс если и двигаются то на доли секунды,вот что по графикам.

Вы из меня точно хотите телепата сделать.
Вы хоть пишите что вы показываете, я так понимаю вы тут показываете два измерения одно это только НЧ динамик, а второе это только ВЧ динамик. И при этом вы хотите что бы степ начинался у двух разных измерений двух разных динамиков в одном и том же времени?
Это работает не так.
REW свипом измеряет АФЧХ, а потом из этой АФЧХ строит импульс и по пику импульса выставляет нуль секунд. Если в измерении одной АФЧХ присутствует два динамика которые начинают излучать в разное время, то на степе точка нуль будет где попало, многое завиист от полученной АФЧХ и формы итогового импульса. Но так или иначе, два измерения сделанные подряд, должны показывать одинаковую АФЧХ и как следствие начало степа в двух измерениях должно быть одинаковое.

[audiomaniac3]

Левая колонка выбрана как acoustic timing reference,теперь отклонений стало меньше,степ и импульс если и двигаются то на доли секунды,вот что по графикам.

Так, на этих графиках работает два динамика НЧ и ВЧ или только один НЧ динамик?

Да по отдельности,выключил пищалку измерил нч и потом на оборот.

[audiomaniac3]

Но так или иначе, два измерения сделанные подряд, должны показывать одинаковую АФЧХ и как следствие начало степа в двух измерениях должно быть одинаковое.

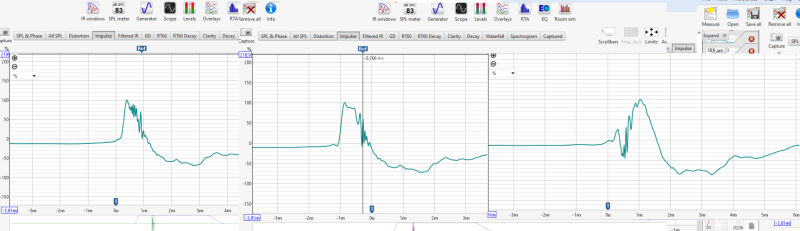

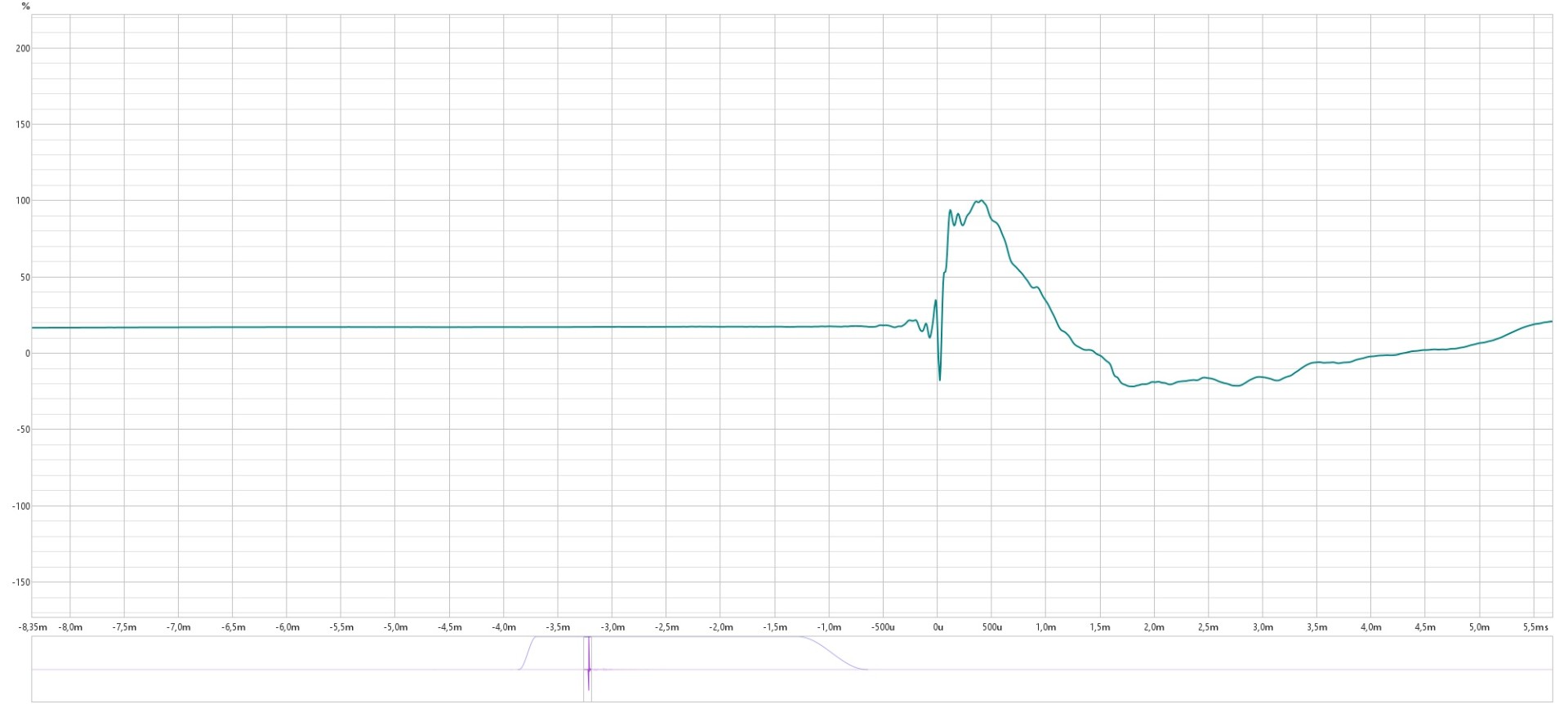

Там где три степа подряд,замер на всю полосу из одной точки, отклонение 0.2-0.5 милисекунд в среднем

[uriy]

Там где три степа подряд,замер на всю полосу из одной точки, отклонение 0.2-0.5 милисекунд в среднем

Деление на полосы как делалось? Один канал делился на две полосы в дсп уся или где и как?
Покажите АФЧХ этих трёх измерений на одной картинке.

[audiomaniac3]

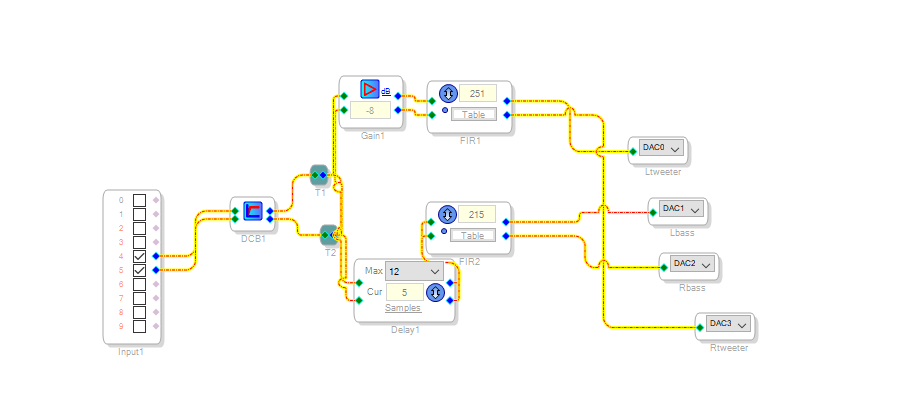

Один канал делился на две полосы в дсп уся

Да именно так в дсп делится сигнал,пищалка подключена напрямую,ближе к вечеру сделаю перезамер и скину графики.

[uriy]

Да именно так в дсп делится сигнал,пищалка подключена напрямую,ближе к вечеру сделаю перезамер и скину графики.

Я выпаду в осадок если нестабильная задержка между полосами вызвана дсп.
Нас ждёт увлекательное исследование.
Как я понимаю полосы вы делите КИХом?
Для проверки поделите полосы БИХом и сделайте измерения на предмет стабильности получаемого степа.

[audiomaniac3]

Я выпаду в осадок если нестабильная задержка между полосами вызвана дсп.

Я могу перепроверить это,замерить другую ас через ресивер

[uriy]

Я могу перепроверить это,замерить другую ас через ресивер

Я покуда не вижу в этом нужды. Сделайте замер на дсп с КИХ делением и с БИХ делением полос.

[audiomaniac3]

Да именно так в дсп делится сигнал,пищалка подключена напрямую,ближе к вечеру сделаю перезамер и скину графики.

Я выпаду в осадок если нестабильная задержка между полосами вызвана дсп.
Нас ждёт увлекательное исследование.
Как я понимаю полосы вы делите КИХом?
Для проверки поделите полосы БИХом и сделайте измерения на предмет стабильности получаемого степа.

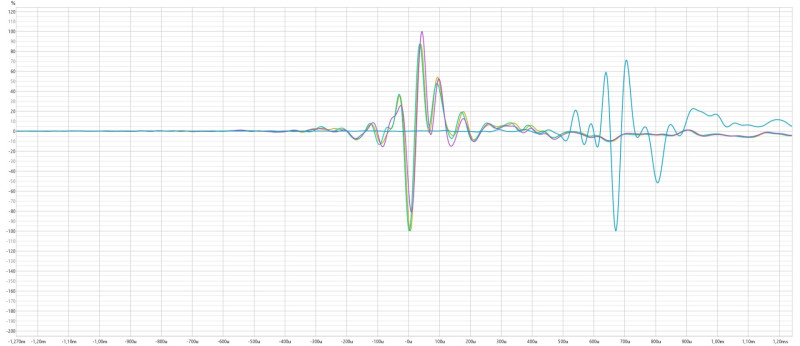

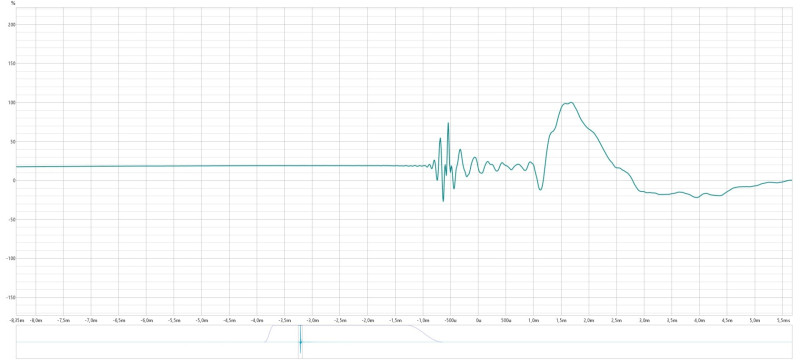

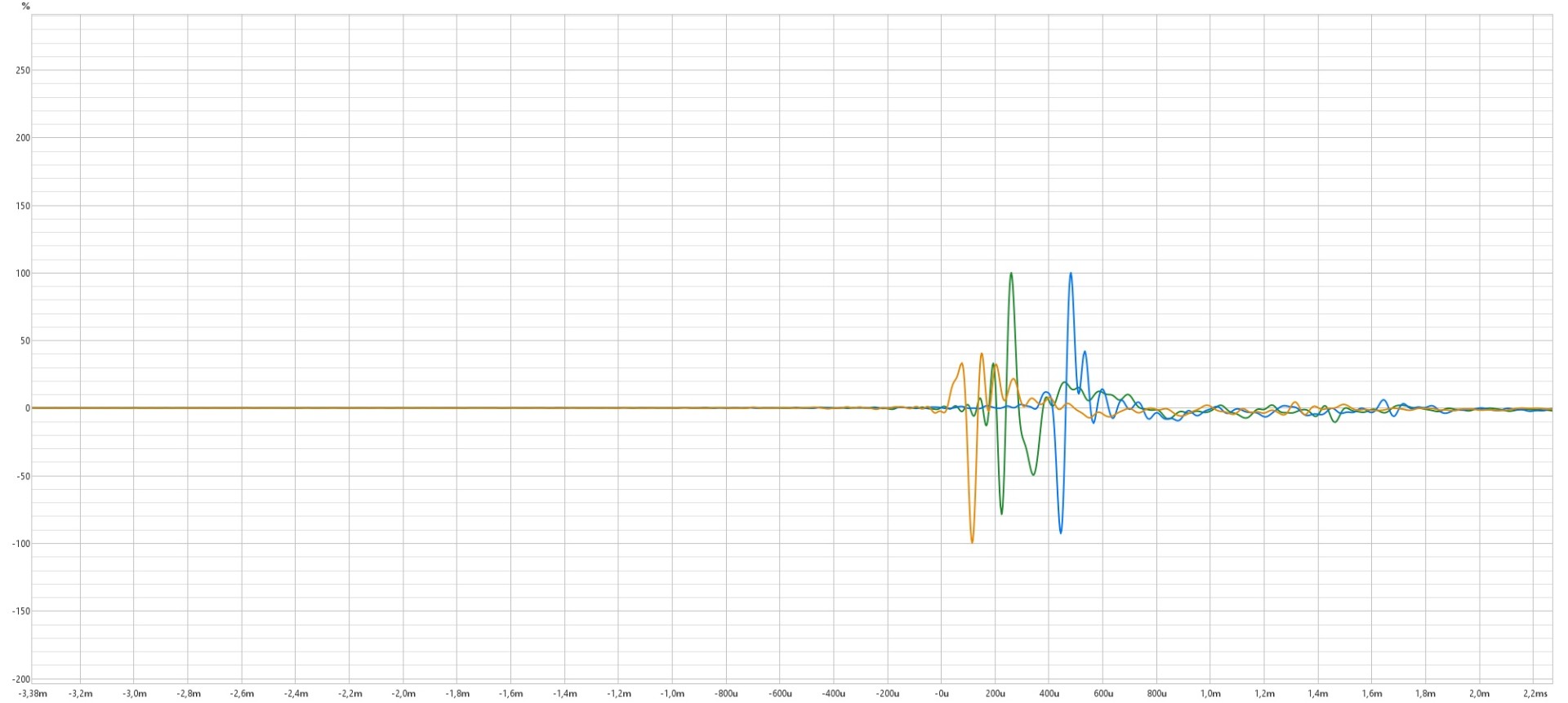

Замер через ресивер другие ас тоже самое,импульс плавает,три замера подряд вот результат.

[audiomaniac3]

нестабильная задержка

1

[audiomaniac3]

Сделайте замер на дсп с КИХ

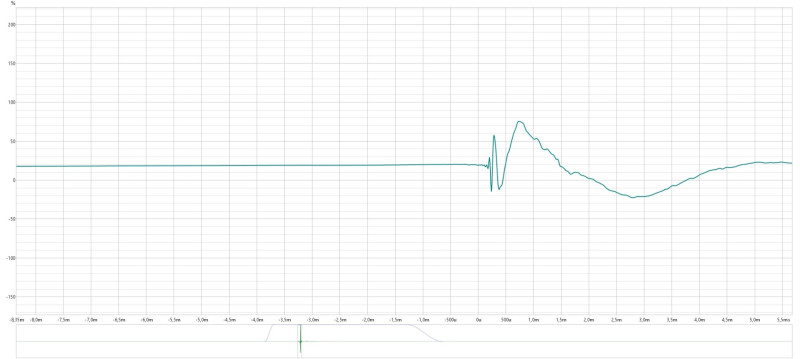

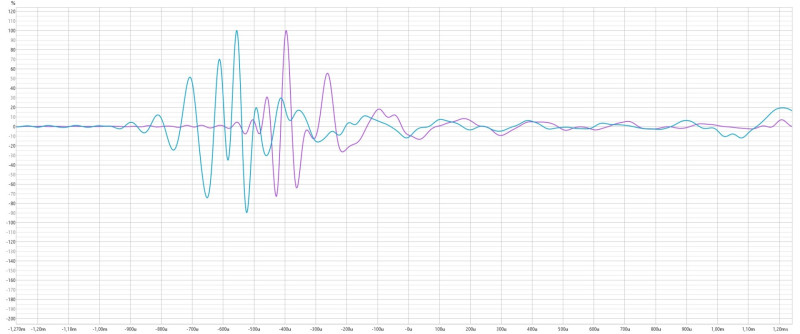

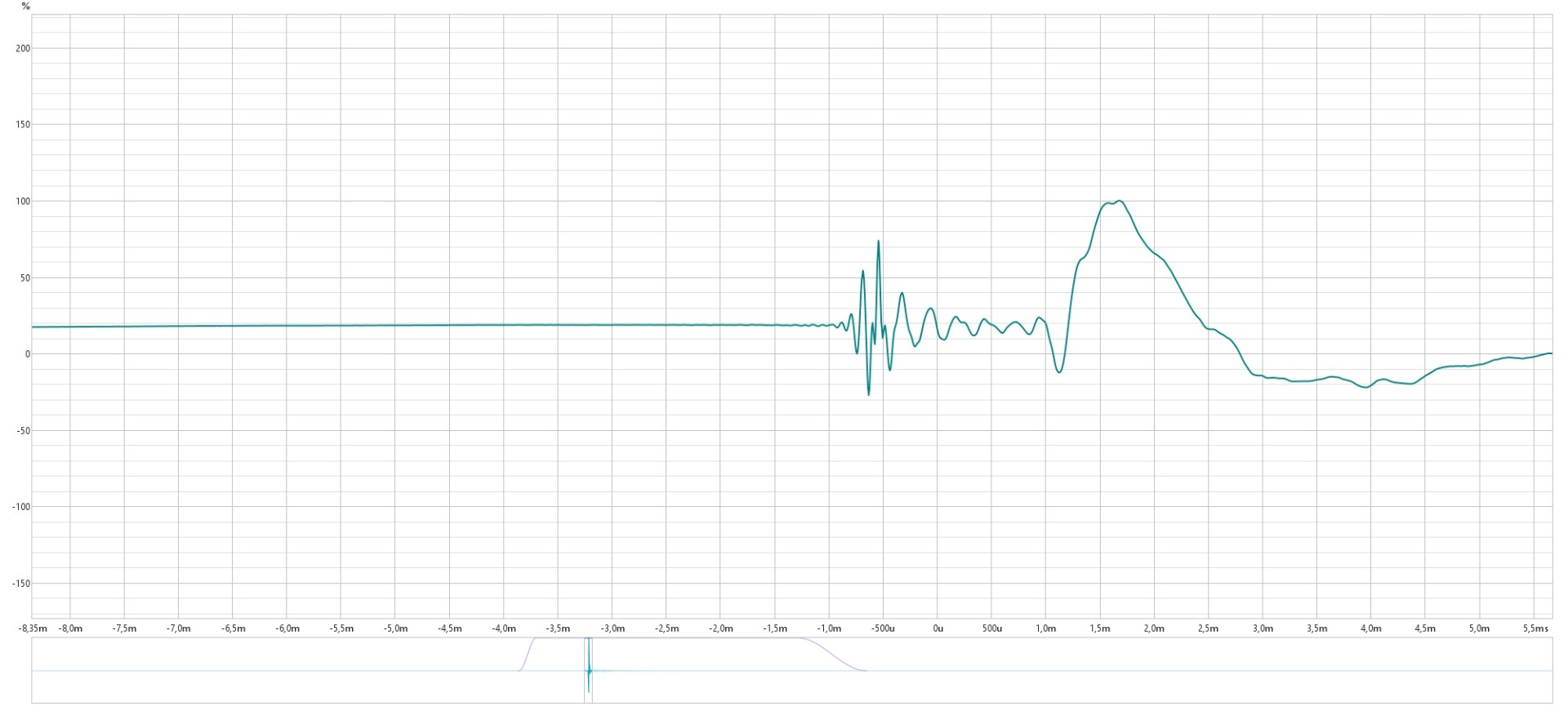

Замерил с fir фильтром,только один замер съехал чуть дальше,остальные схожи,вот графики:

[audiomaniac3]

Сделайте замер на дсп с КИХ

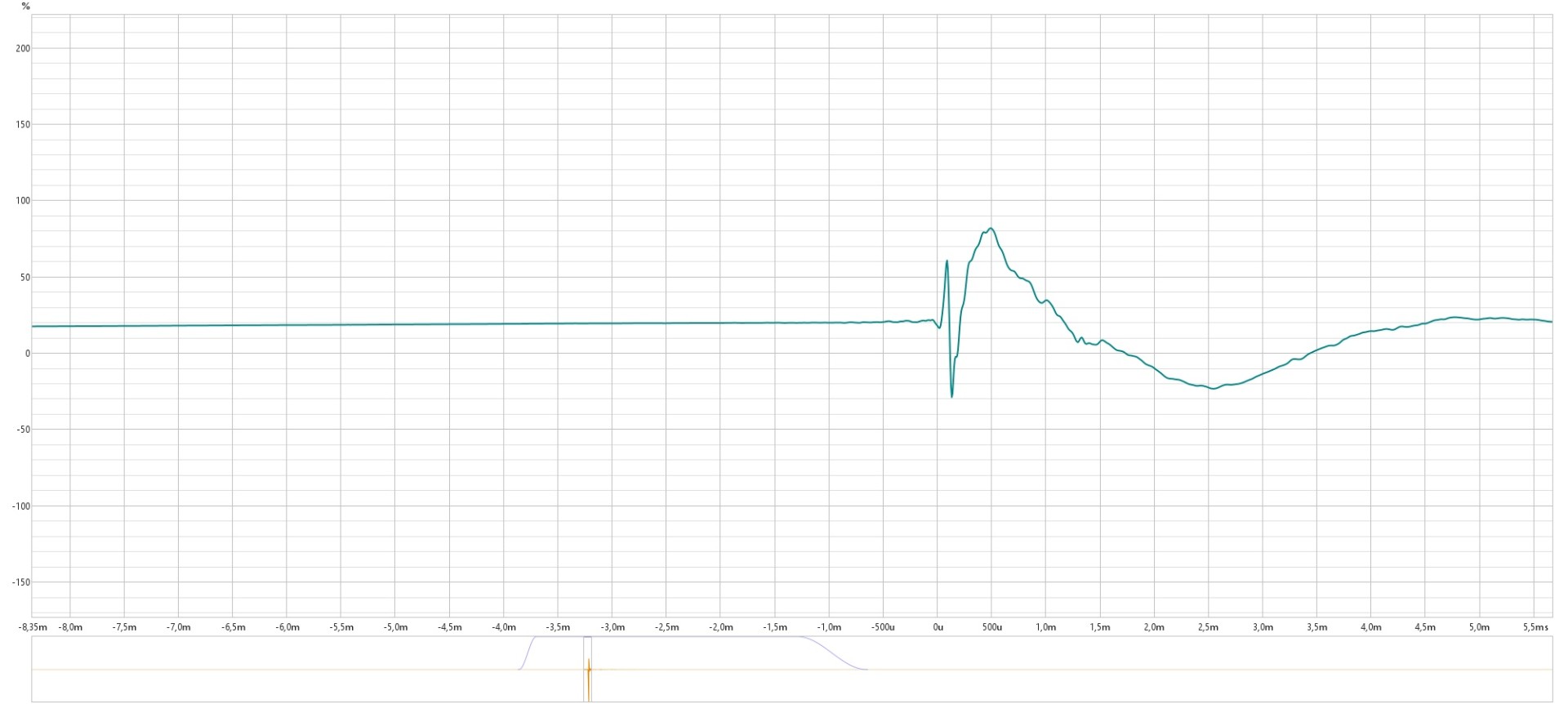

Вот

[audiomaniac3]

и с БИХ делением полос

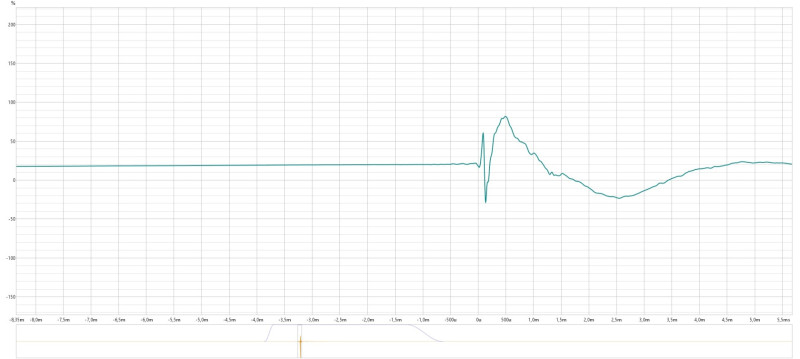

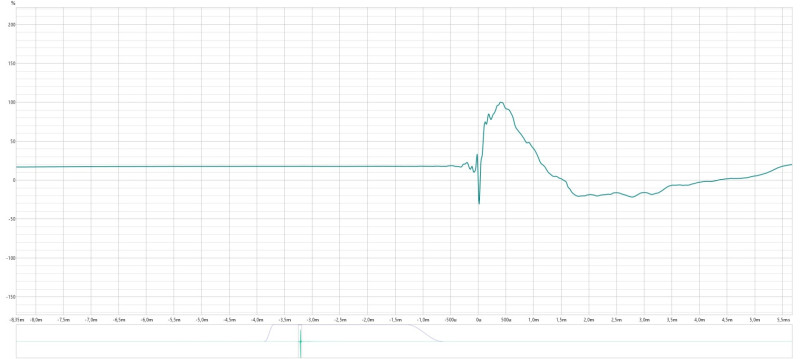

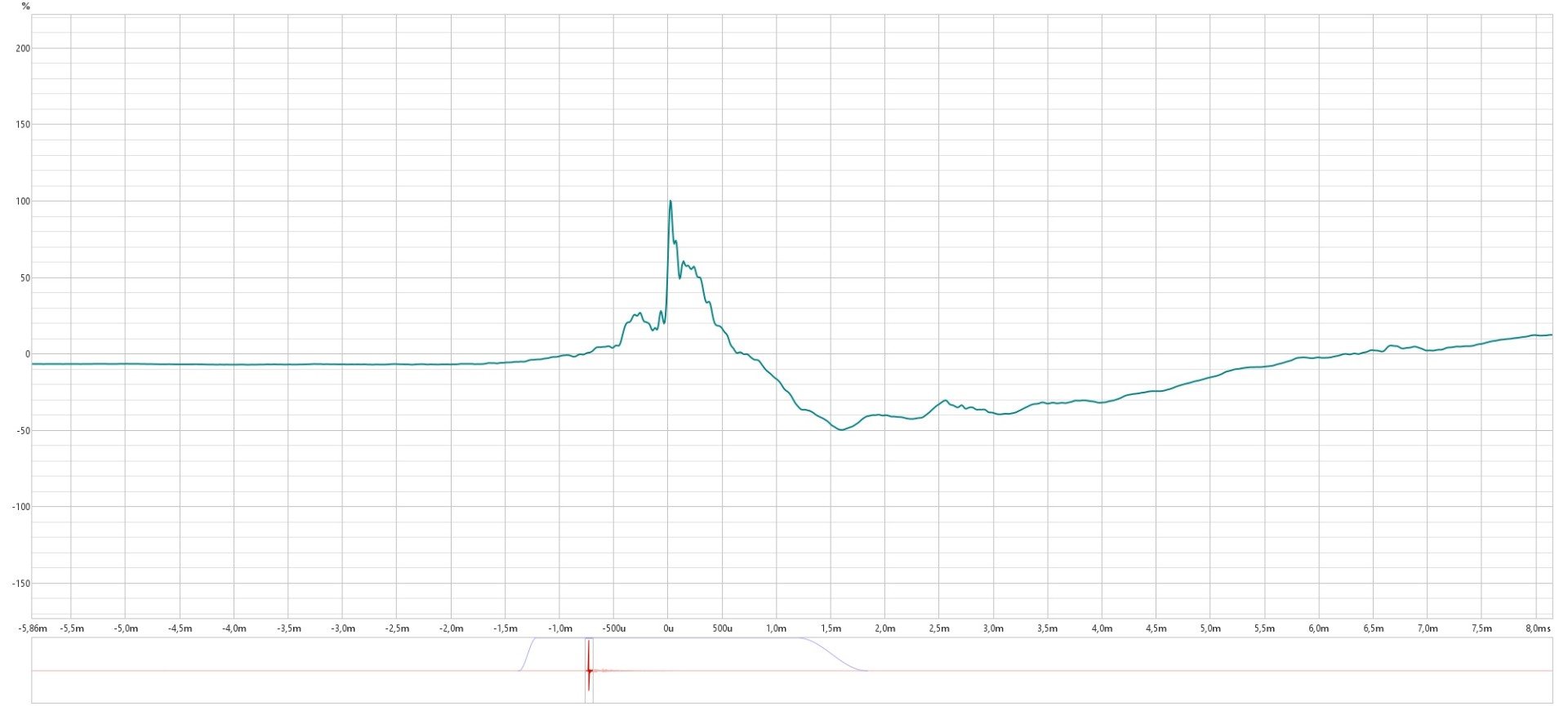

Тоже самое и с бих фильтром

[uriy]

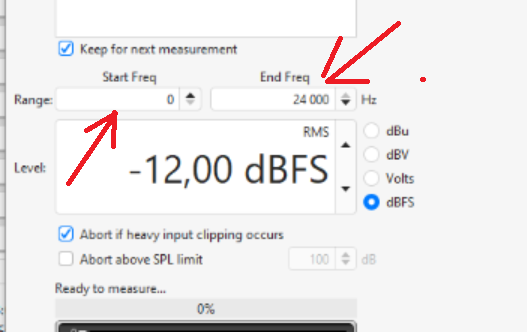

Блин.... как я вчера недосмотрел. Поставьте диапазон измеряемых частот 20Гц -20кГц.


[audiomaniac3]

БИХ

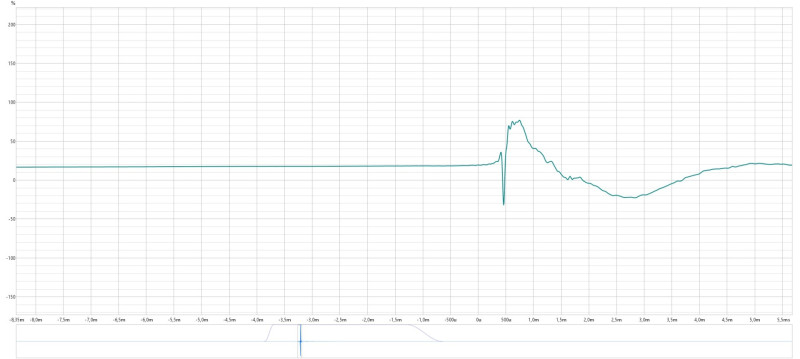

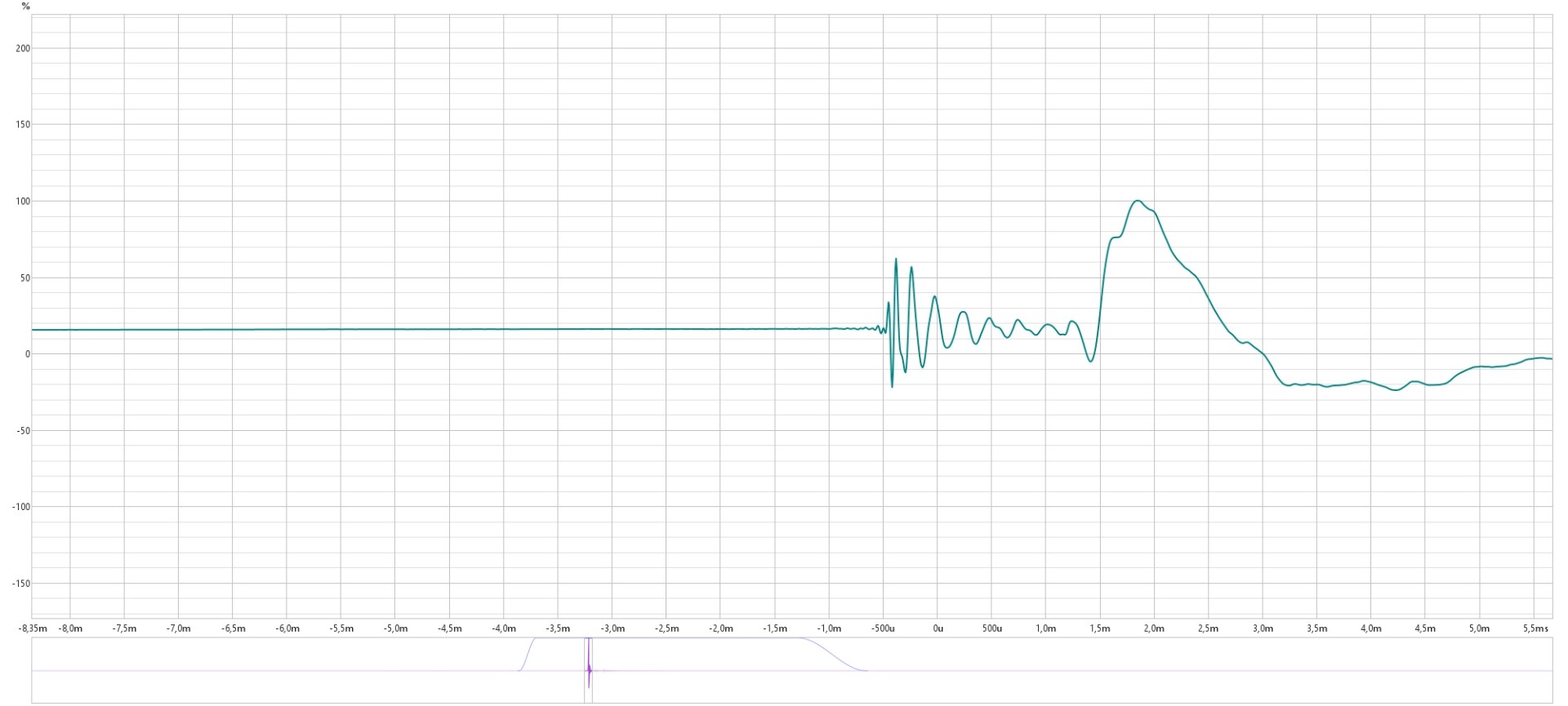

Еще один замер

[audiomaniac3]

Блин.... как я вчера недосмотрел. Поставьте диапазон измеряемых частот 20Гц -20кГц.

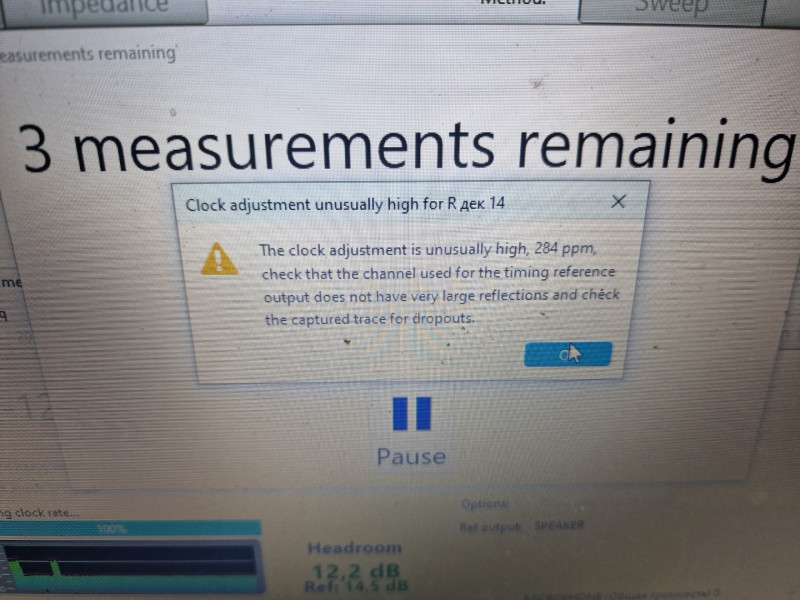

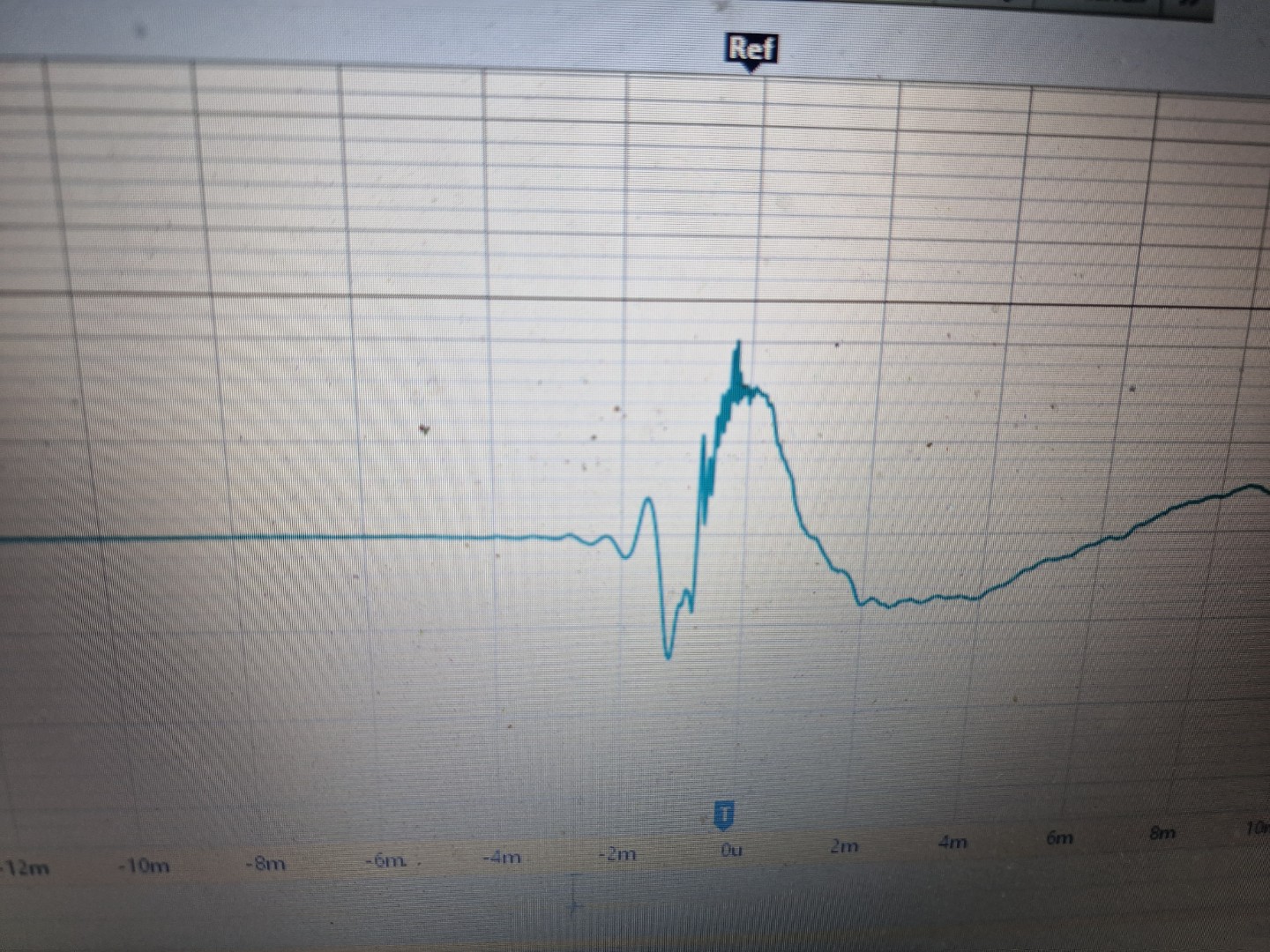

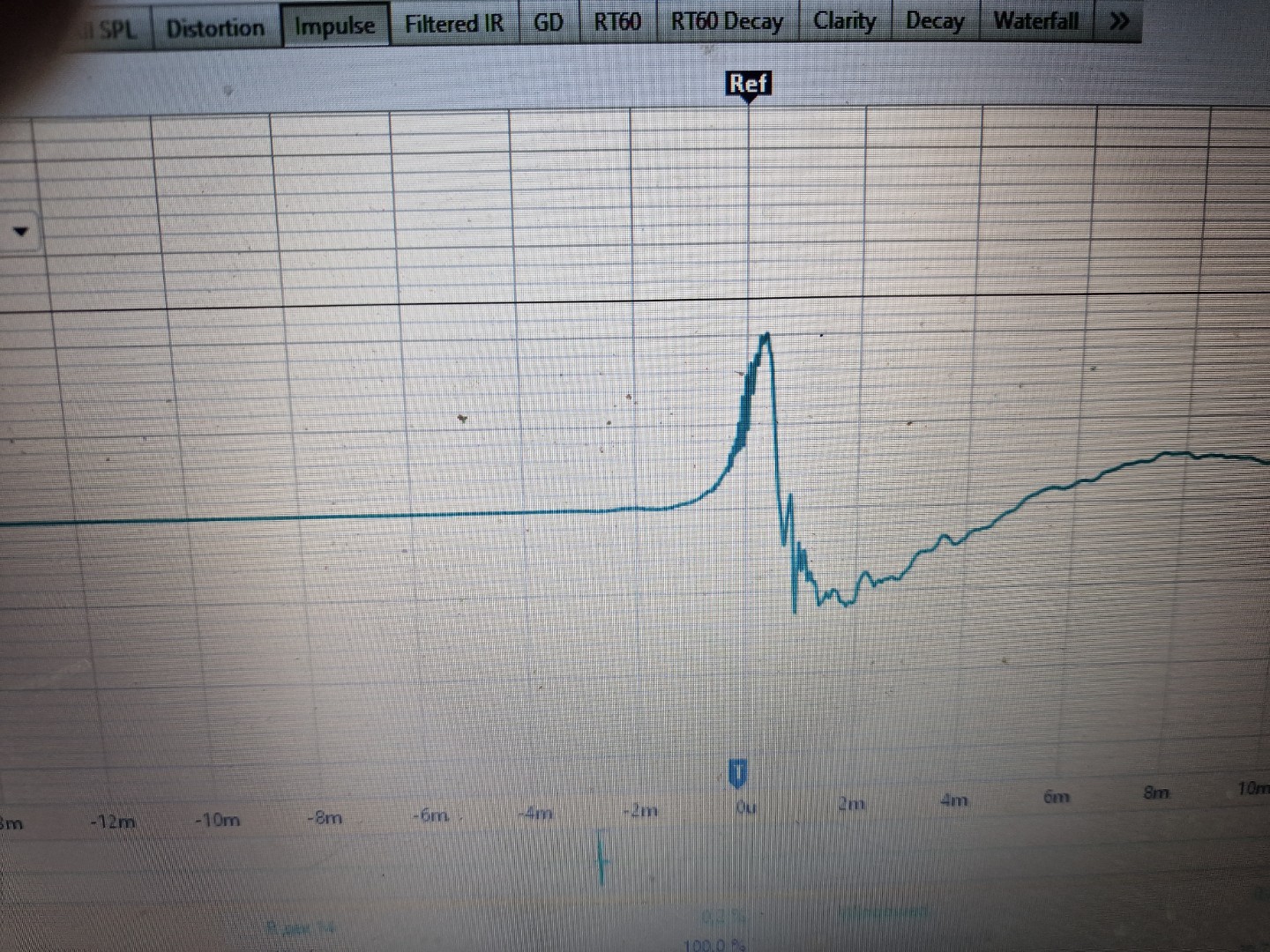

Перезамерил на 20-20000,всёравно импульс съезжает иногда выскакивает такое сообщение

[audiomaniac3]

диапазон измеряемых частот 20Гц -20кГц.

И степ меняется,

[uriy]

Перезамерил на 20-20000,всёравно импульс съезжает иногда выскакивает такое сообщение

Зайдите в винде в настройки юсб звуковой карты и посмотрите какая там стоит частота дискретизации. Если есть возможность установить 48кГц то поставте 48кГц.

[audiomaniac3]

поставте 48кГц

Обе на 48000 стоят,в rew обе аудио карты в режиме эксклюзивного доступа.

[uriy]

У вас есть возможность подать сигнал с выхода звуковой на её вход?

[audiomaniac3]

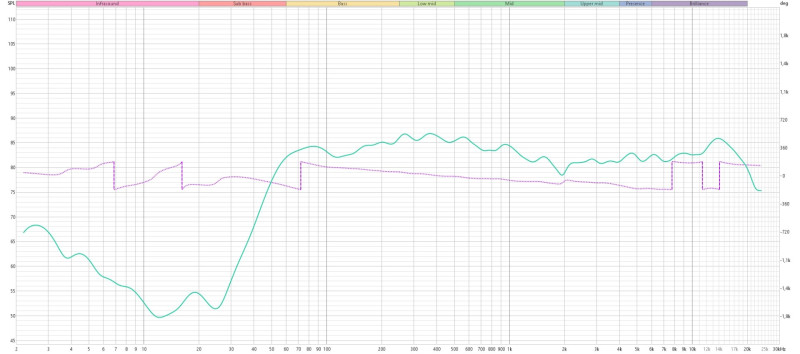

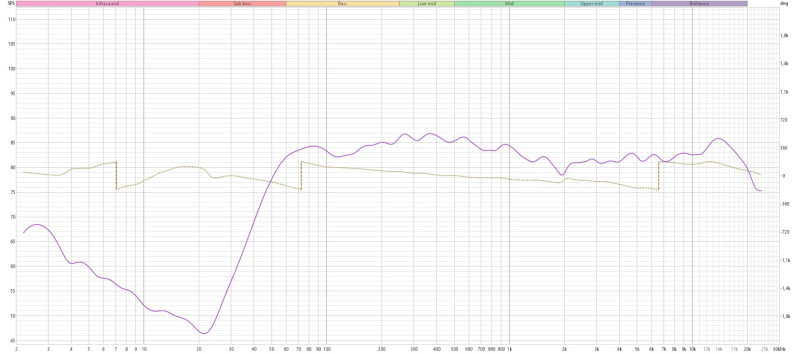

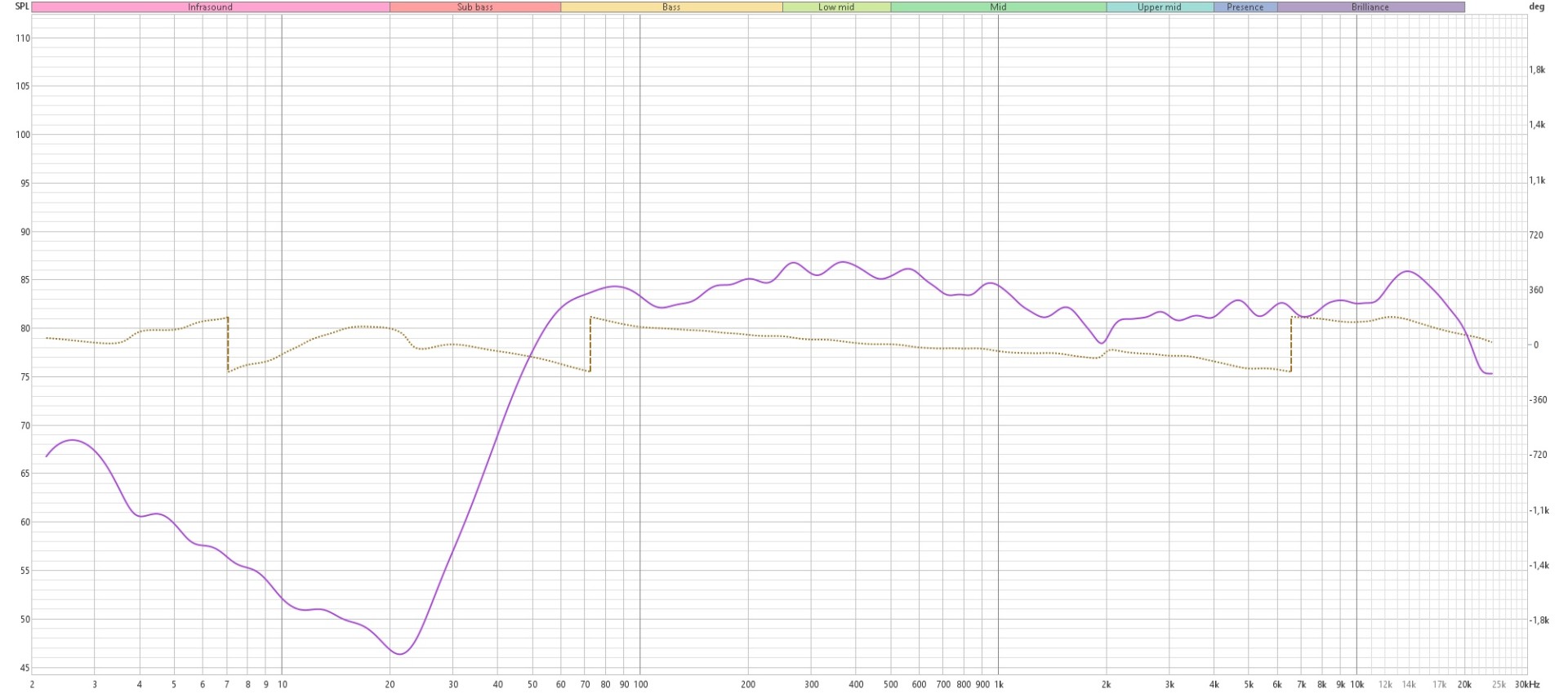

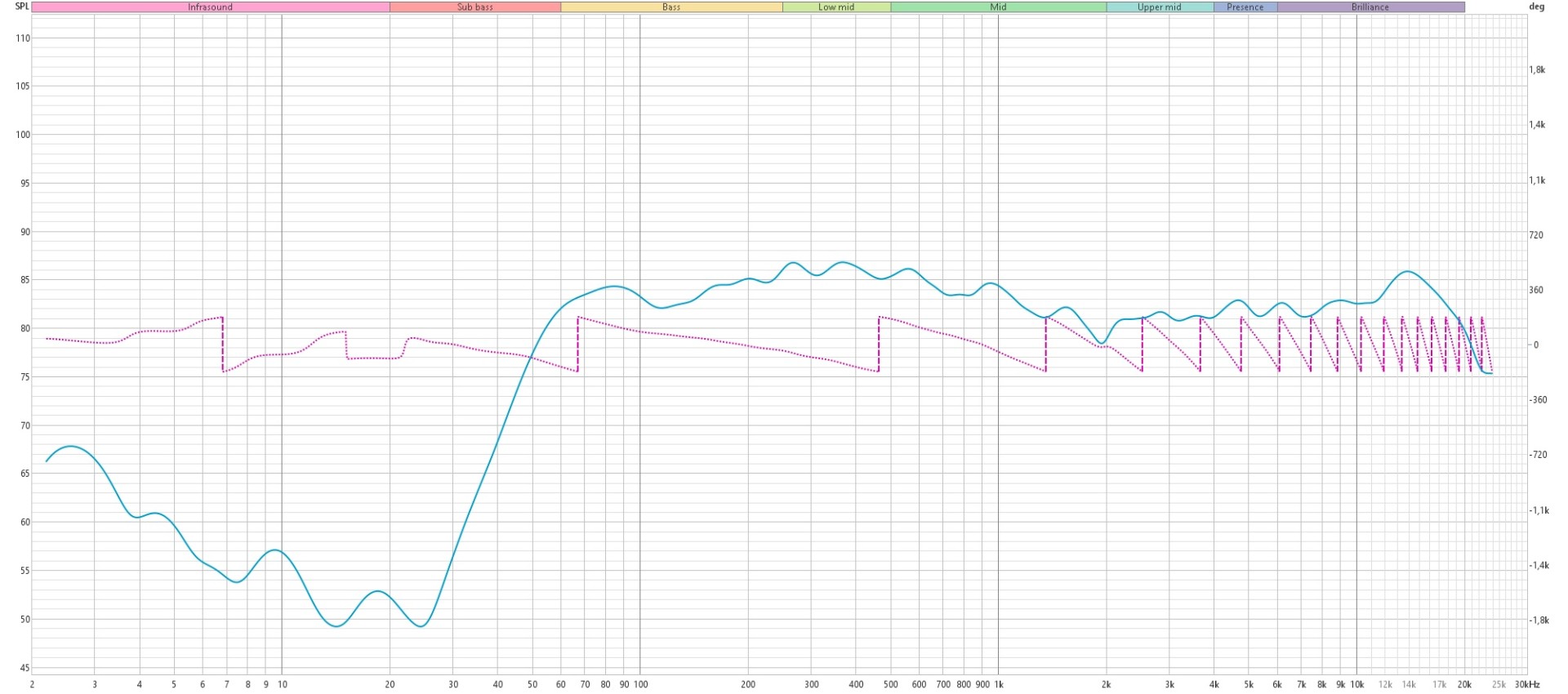

Нету ни одного линейного входа,но я это сделал результатом проб и ошибок,более менее ровная фаза,кстати у меня изначально и пищалка и нч динамик были в обратной полярности,теперь и её правильно подключил,вот график одной колонки

[audiomaniac3]

возможность

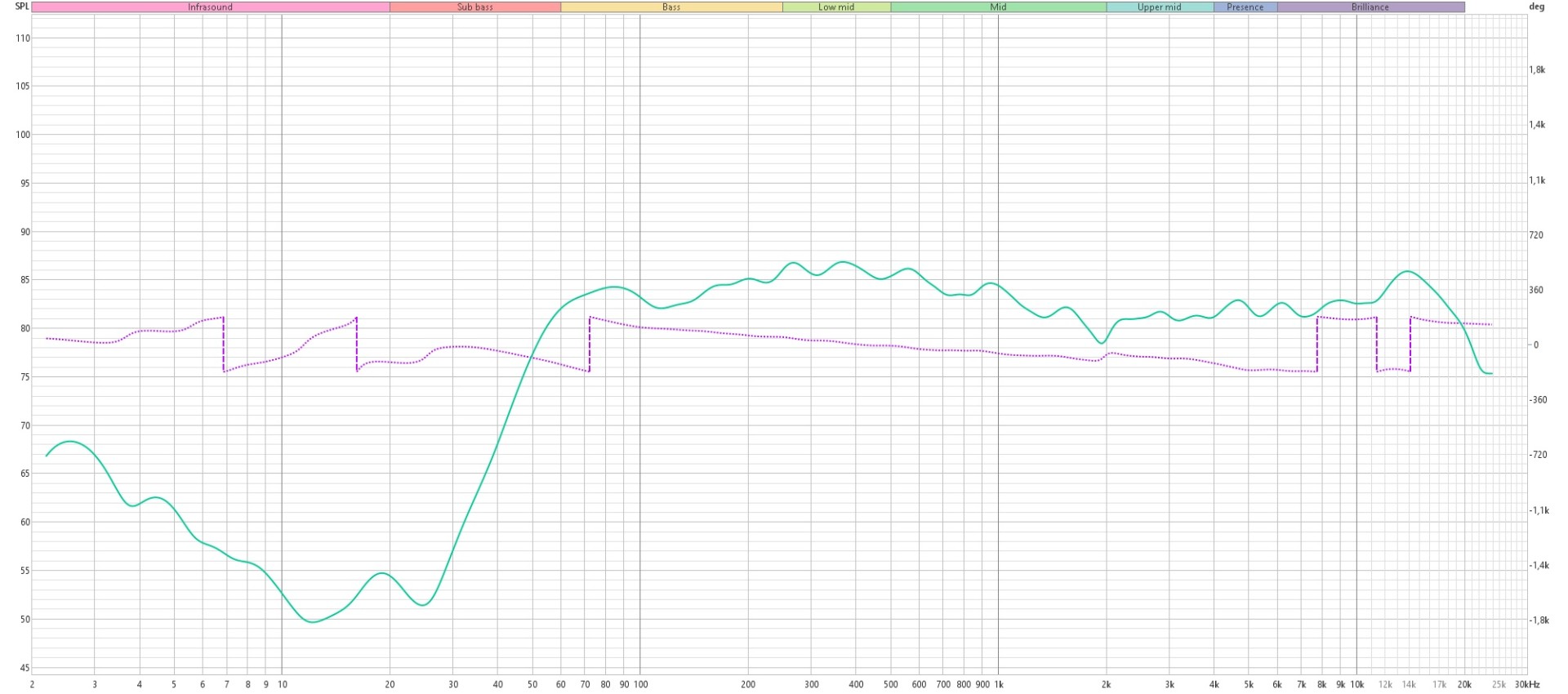

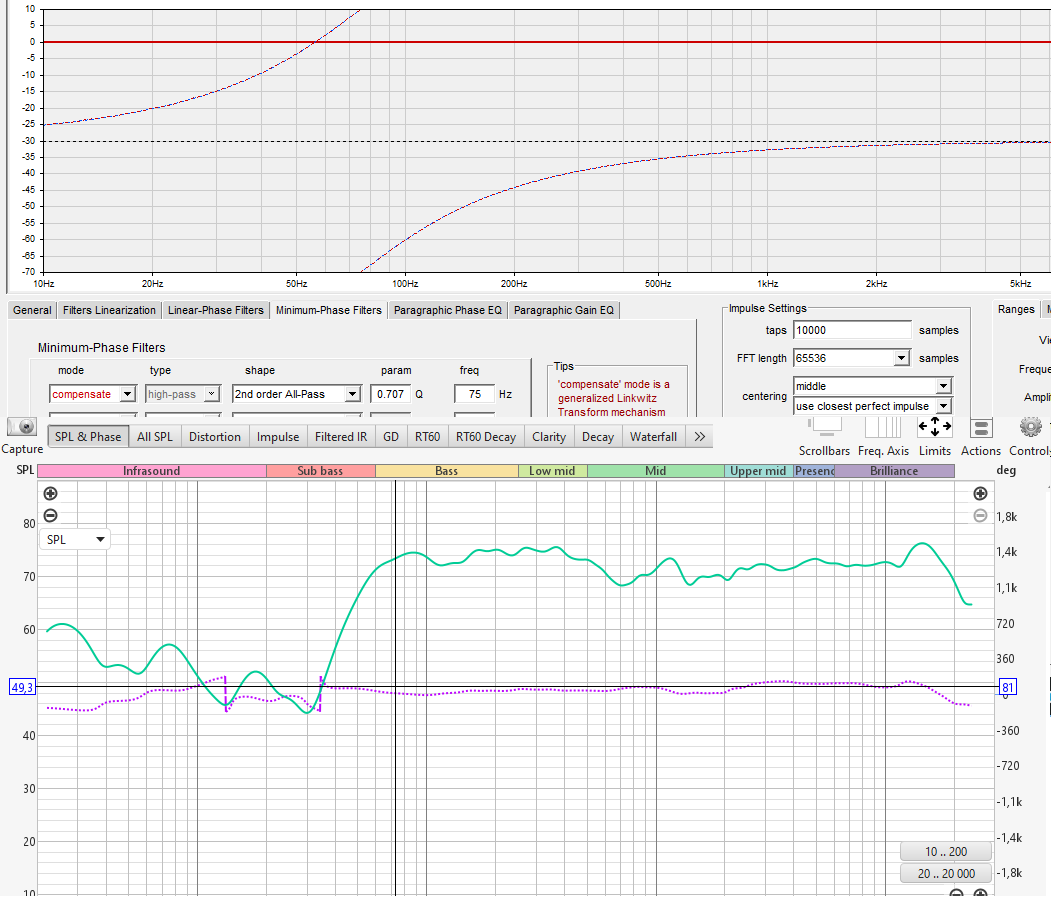

По-моему вы мне скидывали ссылку на канал где рассказывается как мерить и настраивать фазу через rephase,так вот,там довольно интересный ролик,про то что разрыв фазы на частоте настройки фазоинвертора,можно пофиксить компенсаторным обратным allpass фильтром,у моих edifier это 75 герц,добавил его,несколько раз мерил,не было,не было не единого разрыва.
