Есть вопрос по блокам питания +-15 вольт.
Купил парочку таких же как у всех.
https://www.aliexpress.com/item/3301406 ... 1802RQoaYL

В одним плече 15 вольт во втором 13,5 у обоих ((((
На нагрузку особо не реагирует.

У всех такая беда или это мне так "повезло"?
Как лечить?

Заранее спасибо!

[Rus3d]

Есть вопрос по блокам питания +-15 вольт.
Купил парочку таких же как у всех.
https://www.aliexpress.com/item/3301406 ... 1802RQoaYL

В одним плече 15 вольт во втором 13,5 у обоих ((((
На нагрузку особо не реагирует.

У всех такая беда или это мне так "повезло"?
Как лечить?

Заранее спасибо!

Добрый вечер. Наверно идеала у них нет. Я покупал 2шт по 15 вольт и один 12 вольтовый. Так вот которые по 15 в одном разброс почти 0.5вольта, во втором 0.3. У вас это конечно слишком много 1.5 вольта.
Вот 12 вольтовый почти идеал.
Я вот думаю что что-то у них с намоткой скорее всего, вторичные обмотки с разным количеством витков. В идеале наверно надо обмотки замерить сопротивления. Только желательно точным прибором.
А так можете выровнять поставив пару обычных диодов (не щётки) на одно плечо, тем самым сделаете падения напряжения на плече на диодах. Падения на обычном диоде составит 0,6—0,7 вольта, в паре как раз примерно 1.2-1.4 вольта
Но нужно ли это, насколько критичен такой разброс, это только может Юра ответить.
Просто я сильно пока не разбирался по какой причине такой разброс. Но вот у меня в голове пока вот такие мысли по обмотке транса.
Тоже собираю свой усил по чуть -чуть, время нет совсем. Прошлые выходные паял во всю.

[classd]

Есть вопрос по блокам питания +-15 вольт.
Купил парочку таких же как у всех.
https://www.aliexpress.com/item/3301406 ... 1802RQoaYL

В одним плече 15 вольт во втором 13,5 у обоих ((((
На нагрузку особо не реагирует.

У всех такая беда или это мне так "повезло"?
Как лечить?

Заранее спасибо!

1 Возможно врёт мультиметр))
2 Китайцы отправили блоки не с тем напряжением. (Открыть спор на Али)
У меня так было, заказывал на 48в , через год после установки решил проверить сколько на выходе ,оказалось 32в.))))

[Justas*]

На одном плече мультиметр врёт, на другом нет?
Прав Rus3d, выходные обмотки в трансформаторе не равнозначны. Намотаны не в 2 провода. Если БП для питания ОУ, то такой разбаланс не страшен.

[Sous]

Стабилизация только по положительному плечу, потому без нагрузки на отрицательное плече напряжение на нем будет выше.

[Rus3d]

Стабилизация только по положительному плечу, потому без нагрузки на отрицательное плече напряжение на нем будет выше.

Хорошо если бы так, только все наоборот, на положительном выше на отрицательном ниже. И при чем на обоих блоках, разброс я писал

[Igorvolikov]

Да уж.
Тогда лучше наверно взять нормальный транс и сделать стабилизированный линейный для оперов.

[Sous]

Для 3 верс стабилизация будет избыточна, там и так два стабилизатора последовательно.
В целом я не вижу проблем в том, что там просадка 1В. Думаю, нужно проверить качественным мультиметром при работе на усилитель.Нужно чтобы было выше или равно 13,6В. Если ниже - тогда подкрутить цепь стабилизации, она стандартная для TL43.

[classd]

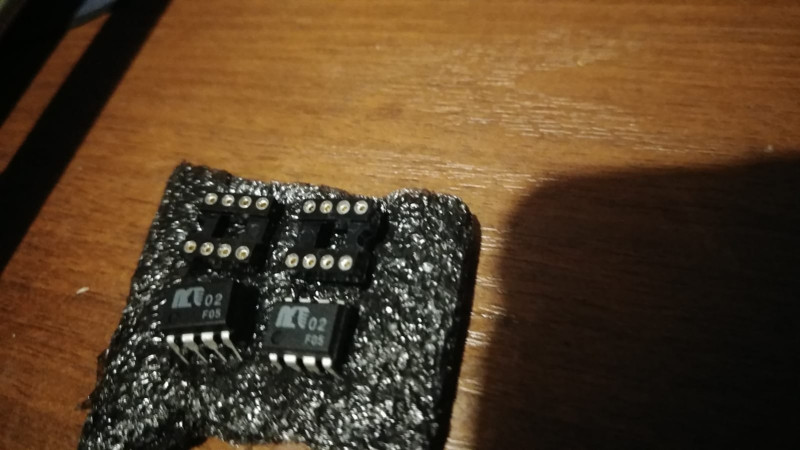

приехали muses02 с али.
инструкция как правильно установить Muses02.
благодарю Юрия за подсказку

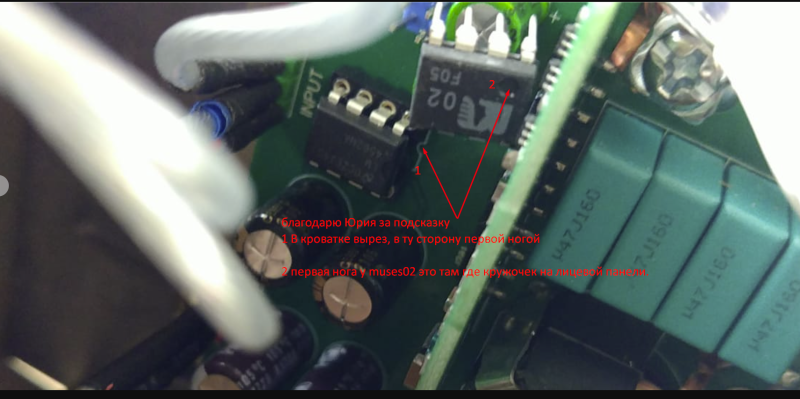

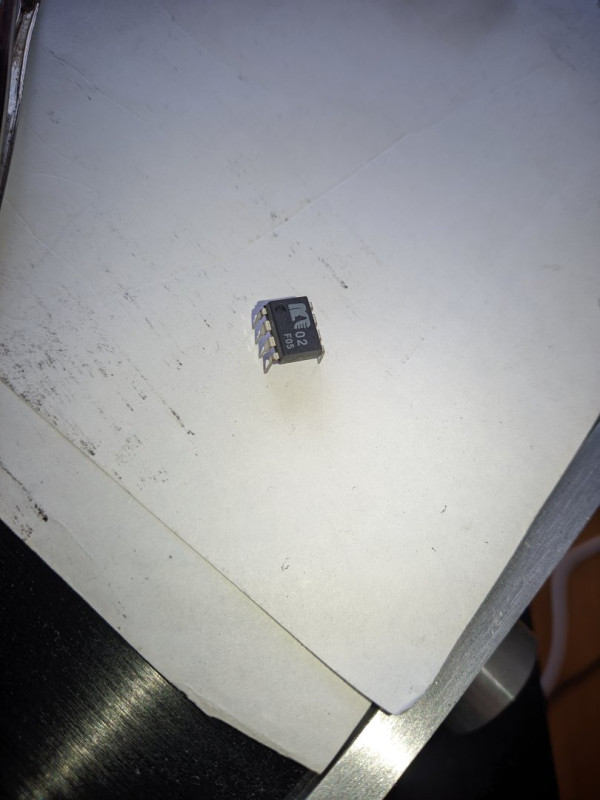

В кроватке вырез, в ту сторону первой ногой

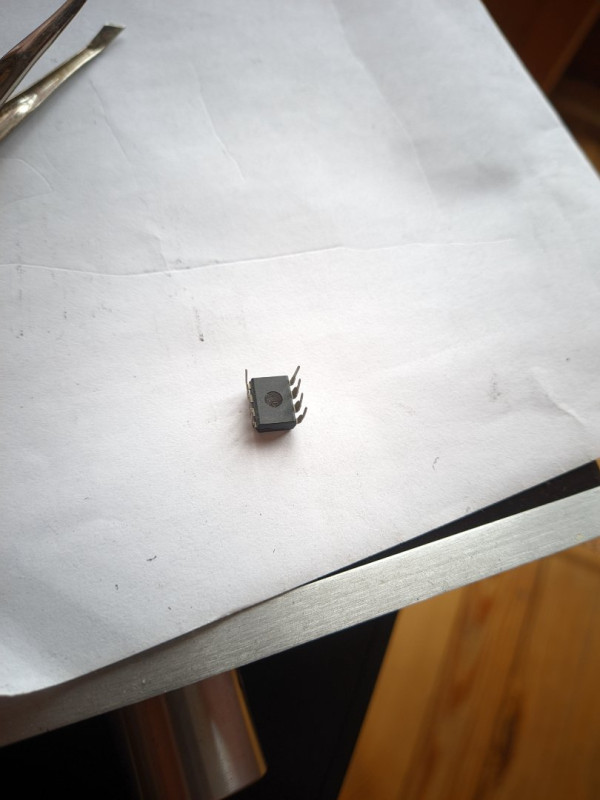

первая нога у muses02 это там где кружочек на лицевой панели.
позже скину развернутые впечатления о звуке.

[classd]

Фото

[classd]

Звучание muses02 в сравнении lm4562na (стояли в стоке).

стали слышны четче звуки которые ранее были чуть приглушенные.
инструменты обрели контур.(появились нужные послезвучия)
Звук стал Прозрачнее, больше воздуха.
Бас чётче.
Эмоций стало больше.
Инструменты разделились, это значит на сцене инструменты показывают себя локальннее, имеют свой контур, играют ярче но не перебивают друг друга.
Тарелочки бубенчики и все, что играет в этом диапазоне, стали ярче(но без выпирания, появилась большая натуральность это касается всего звукового диапазона), воздушнее.

[romaryo]

Всем привет! Всех с наступившим!

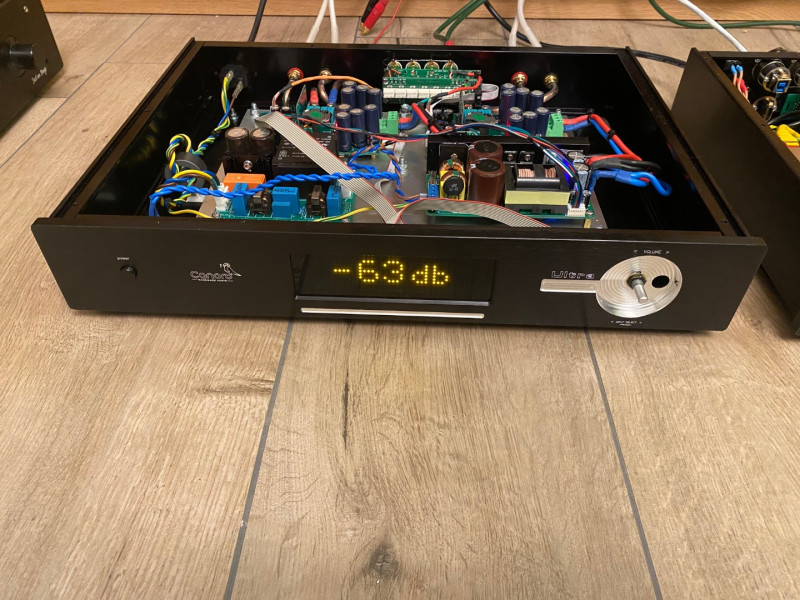

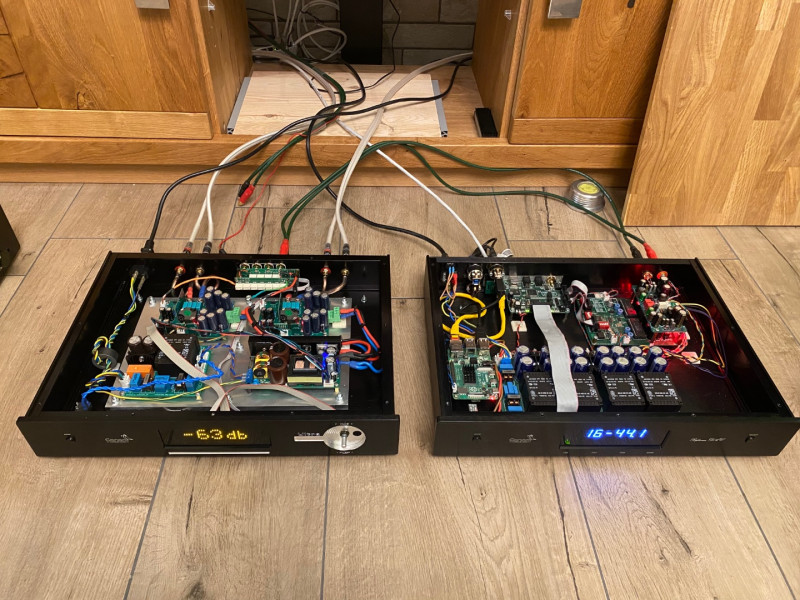

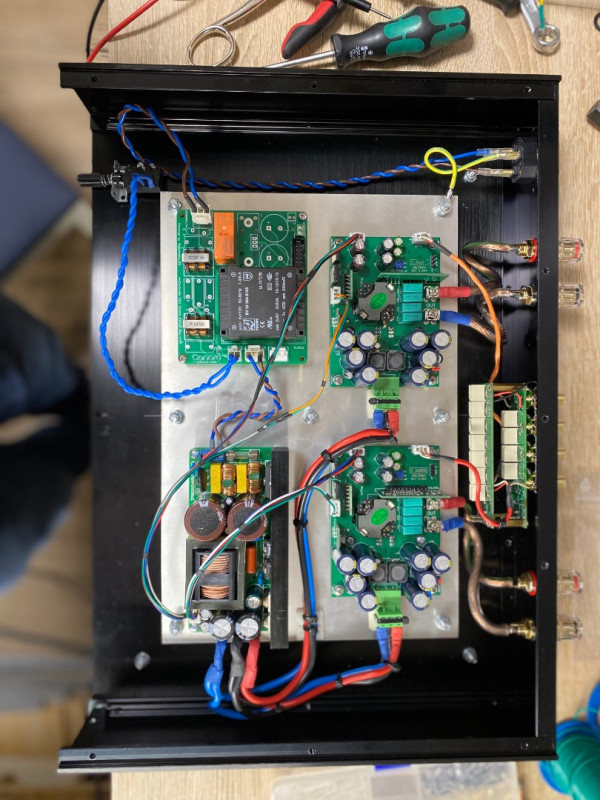

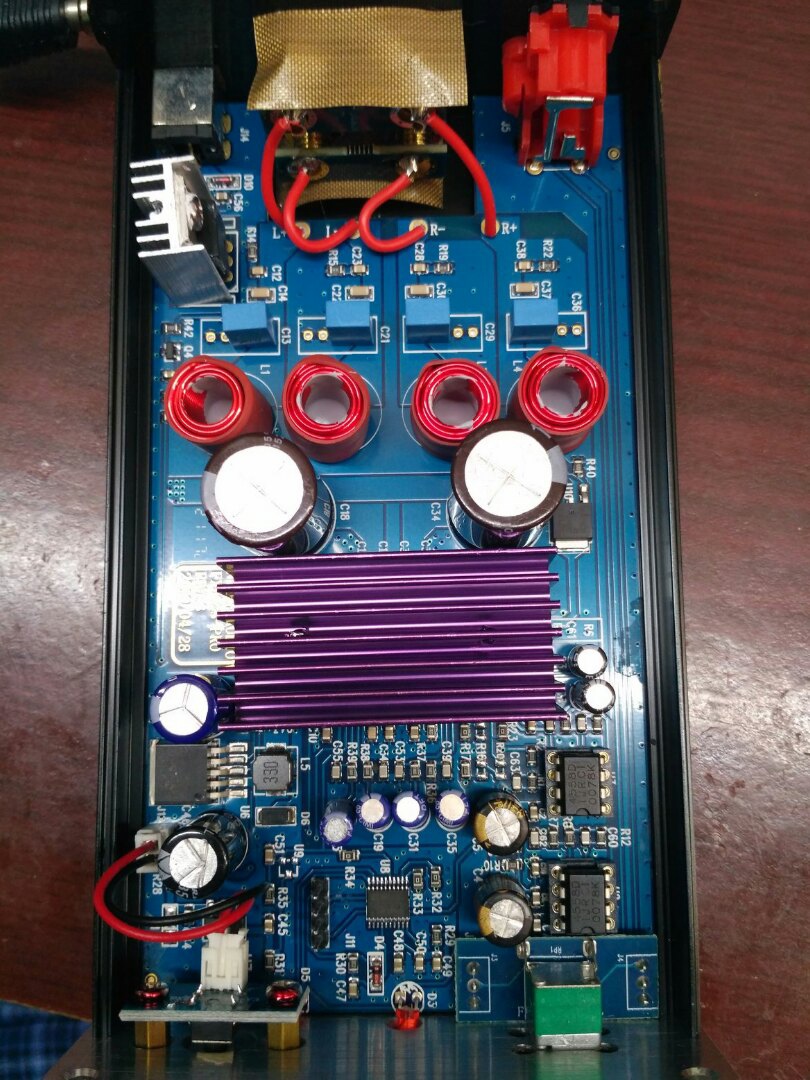

Вот моя реализация проекта. Задача была - низкий корпус.

[Dream On]

Конденсаторы здесь
Кольцо здесь

Скажите пожалуйста, а такие конденсаторы (Murata DE2E3KY102MA2BM01, 1000пФ, X1,Y2, Конденсатор подавления ЭМП) подойдут для задачи или всё-таки лучше слюду/серебро искать?
https://www.chipdip.ru/product/de2e3ky102ma2bm01

[Alex]

Подойдет.

[ecoden]

Подскажите - пробовал кто-нибудь ферритовые катушки заменить на "воздушные"?

[Игорь]

Air Core Wire Coil 10,000mH +/-3% 0,76Ω wire 1,80mm=13AWG OD-95 / 60mm - 2,630kg. - попробуй, расскажешь потом!
А фонить будет " мама не горюй" а если сопротивление более менее сделать то весть будет килограмм 10

[Justas*]

Ещё один сказочник. Чё там 10кг, писал бы уже как Сухов "Размером с автобус"

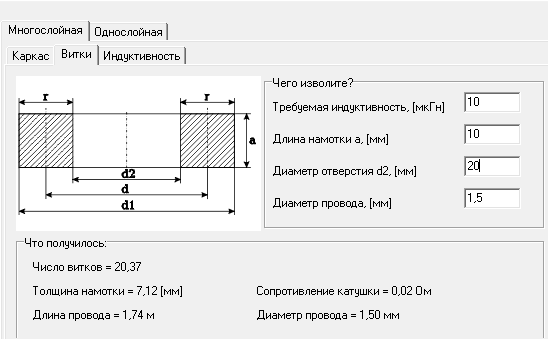

Вот они 10-ти килограмовые
Индуктивность не мГ, а мкГ

[Sous]

„Кто мешает тебе выдумать порох непромокаемый?“ — Козьма Петрович Прутков

[Sous]

Теоритически, поставить можно и без сердечника. Однако никаких явных и значительных преимуществ не видно.
Минусом большое поле рассеяния, большее сопротивление и размер.
Ферритовые обладают лучшими массогабаритными характеристиками и приемлемой линейностью, поле почти полностью экранируется.

[Игорь]

Да! ошибся! бывает, может один плюс не будет греться феррит!

[Sous]

На круг еще не ясно, что лучше будет. Витков нужно будет намного больше, раз в 10 навскидку.

[Justas*]

Естественно, витков должно быть больше, как и активного сопротивления.


Но вот реактивное одинаковое. Для частоты 500 кГц - 31 Ом.
И греться по идее должны примерно одинаково.

[uriy]

И греться по идее должны примерно одинаково.

Нет, не одинаково т.к. в дросселе с ферритом греется сердечник, на частоте 500кГц потери в сердечнике выше по отношению к более низким частотам. Вообще воздушная индуктивность это баловство т.к. она фонит очень сильно, и мало кто учитывает что находясь в корпусе, всё что рядом есть металлическое взаимодействует с воздушной индуктивностью. Так же мало кто учитывает, что очень "страшный" гистерезис ферритов на самом деле очень хорошо линиализируется воздушным зазором в сердечнике индуктивности, в каком то смысле, сердечник с зазором выступает больше экраном чем увеличителем индуктивности катушки. Ну если уж так сильно хочется избавится от сердечника, то эту задачу можно решить в корне т.е. разместить усилитель непосредственно возле клемм динамика и подать на динамик ШИМ без ФНЧ, и всё, нет ни каких проблем с гистерезисом и диэлектриком конденсатора и т.д. и т.п.

[ecoden]

Есть такая информация - там народ модифицирует NC400 (HYPEX)/
https://www.audiosciencereview.com/foru ... ods.22588/
Как раз заменяет катушку.

[drmodd]

Насчет воздушных катушек и фона, можно же катушку в ферритовый экран поместить?
Чтото типа чашечного сердечника без центрального керна?


[vlad62]

Вопрос, чего вы хотите добиться применив эти катушки?

[Sous]

Нет цели, есть путь!

[vlad62]

Этот усилитель при измерении показал неприлично низкие искажения, так что боятся гистерезиса в этом случае это примерно как в рекламе - а по ночам приходник кааариес!
Если о нем и можно переживать, то только на максимуме или близко к максимальной мощности, но, важнее не забыть о том что все димамики меряют только на 85дб и 95дб только в этом диапазоне они показывают достаточно низкие искажения, если вдуть в них 105дб то любой выйдет на искажения более 2%, если он не сгорит, а дальше немного математики...
Скачайте на торрент любой выпуск Klang & Ton, к примеру, там в любом выпуске есть измерение каких-то динамиков

[vlad62]

А если сюда ещё добавить катушки фильтра нч головки, то там всё ещё плачевнее, процентов 90 магазинных вряд ли вас порадуют 50ваттами мощности без приемлемых искажений, и там тоже воздушные катушки весьма сомнительное решение, так что сначала там блох вычесть надо, там до 0,1 процентов искажения очень сложно выполнимая задача
