Усилитель Clone Purifi 2.061.P (D класс)

[Sous]

Спасибо большое!
сейчас версия 2_061 заканчивается. Так как конструкция вполне удачная - в следующем выпуске планирую только конструктивные оптимизации - отказаться от субмодуля конвертора питания драйвера, разместив его сразу сразу на основной плате.

Есть еще планах выпуск новой лайт версии на базе плат 2_061 , а так же мостового усилителя.
Все они на стадии трассировки. Очередность выхода новых версий
3_10 - обновление версии 3
2_062 -обновление версии 2_061
100Вт версия модуля с сетевым блоком питания.
...

[alexarz]

А кто сравнивал в лоб 2.061 и 3.065? Как вам?

[Вася-Пупкин]

Добрый день,
Подскажите где брали потенциометр с этой платкой.

Доброго! Как уже ответил Юрий, или у него или на Алике, но я хочу переделать и поставить другие резисторы.
А ещё готовится версия усилка HB 1_11 с ламповым предом в одном корпусе.
А так же данная версия с ламповым предом, но в раздельных корпусах, пред готов, нет корпуса для основного усика, задержки с Алика ))

[Aerodwarf]

Добрый день,
Подскажите где брали потенциометр с этой платкой.

Доброго! Как уже ответил Юрий, или у него или на Алике, но я хочу переделать и поставить другие резисторы.
А ещё готовится версия усилка HB 1_11 с ламповым предом в одном корпусе.
А так же данная версия с ламповым предом, но в раздельных корпусах, пред готов, нет корпуса для основного усика, задержки с Алика ))

Да, спасибо, все образовалось и все быстро доехало от Юрия, Тормозит Али только, железо для сборки.
Имею огромное желание изготовить свой корпус в последствии, по мотивам ЦАП Cambridge Audio DACmagic 200M (дизайн нравится, начертить не проблема, найти рукастого дядьку с CNC машиной еще надо).

[masterLinza]

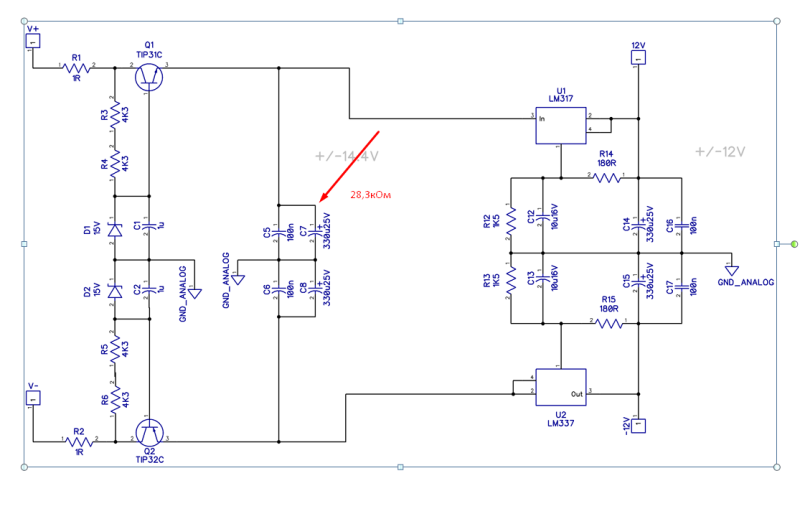

Вопрос к Юрию! Какое питание у микросхемы OPA1602? Есть-ли смысл заменить входной ОУ OPA1602 на полевой AD8066 при регуляторе громкости 120кОм? Работает на родной микросхеме со 120кОм регулятором - звук отличный!!! Но входное у усилителя 10кОм, а регулятор громкости у меня "родной" от СОНИ TA-FE900R (использую корпус с тембром)... Понимаю, что можно замерить самому, но все собрано и для замера необходимо снимать платы... а если нет смысла, тогда...

[Sous]

Сопротивление задается резисторами.
Питание ОУ +/-11,9 примерно.
Если все хорошо не вижу смысла менять. Лучшее враг хорошего

[masterLinza]

Спасибо!!!

[masterLinza]

Неинвертирующий вход у схемы на каком контакте разъема INPUT?

[masterLinza]

Разобрался, извините и удалите этот пост.

[Вася-Пупкин]

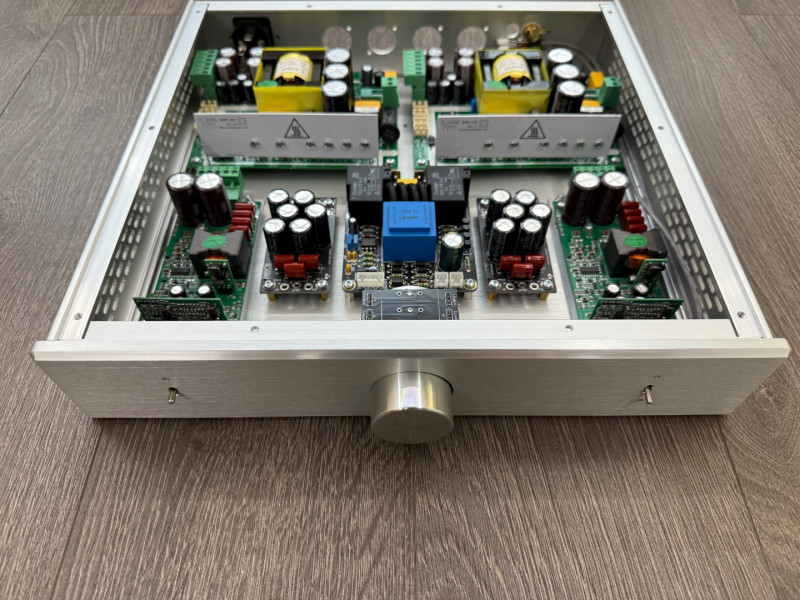

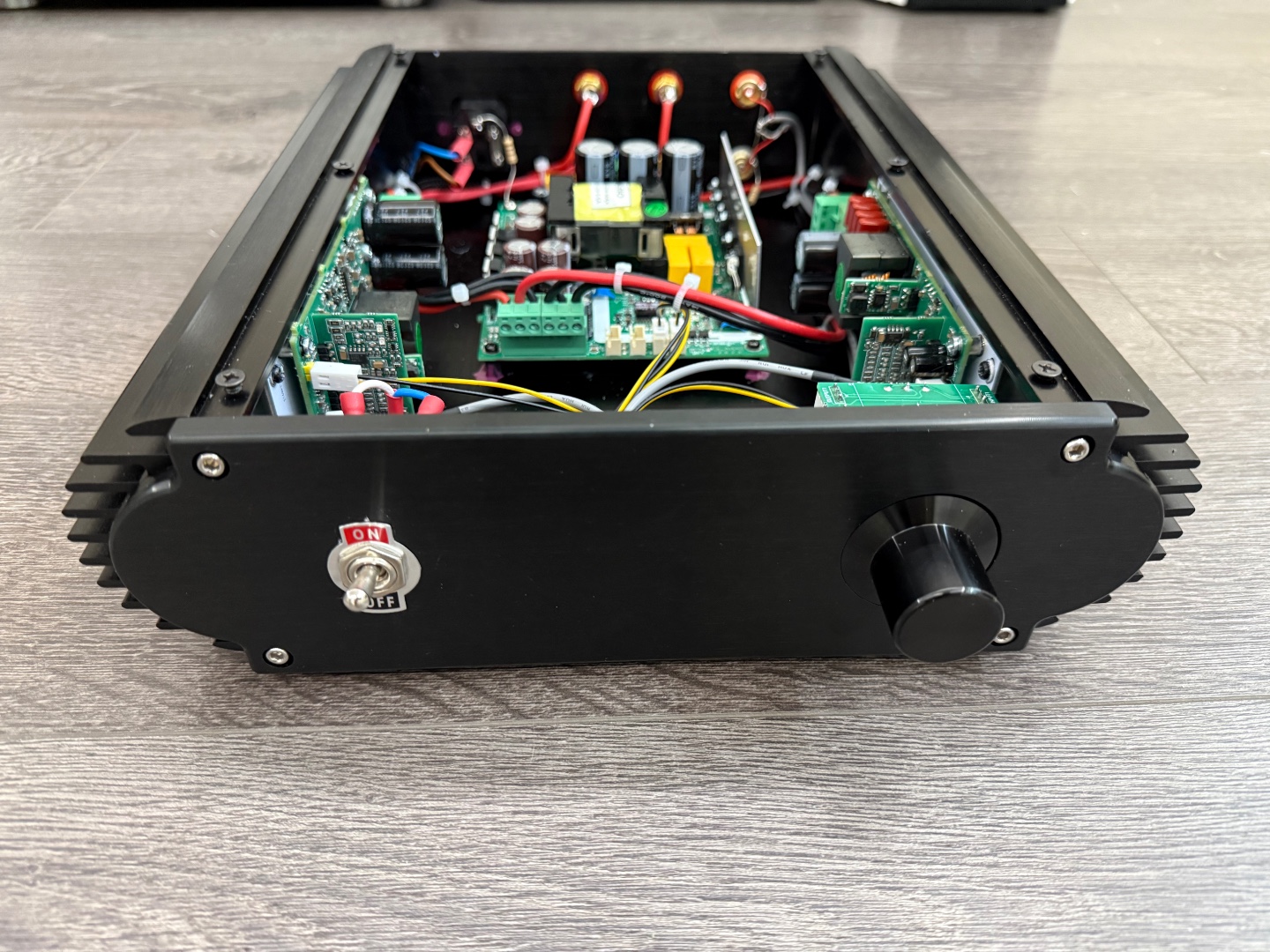

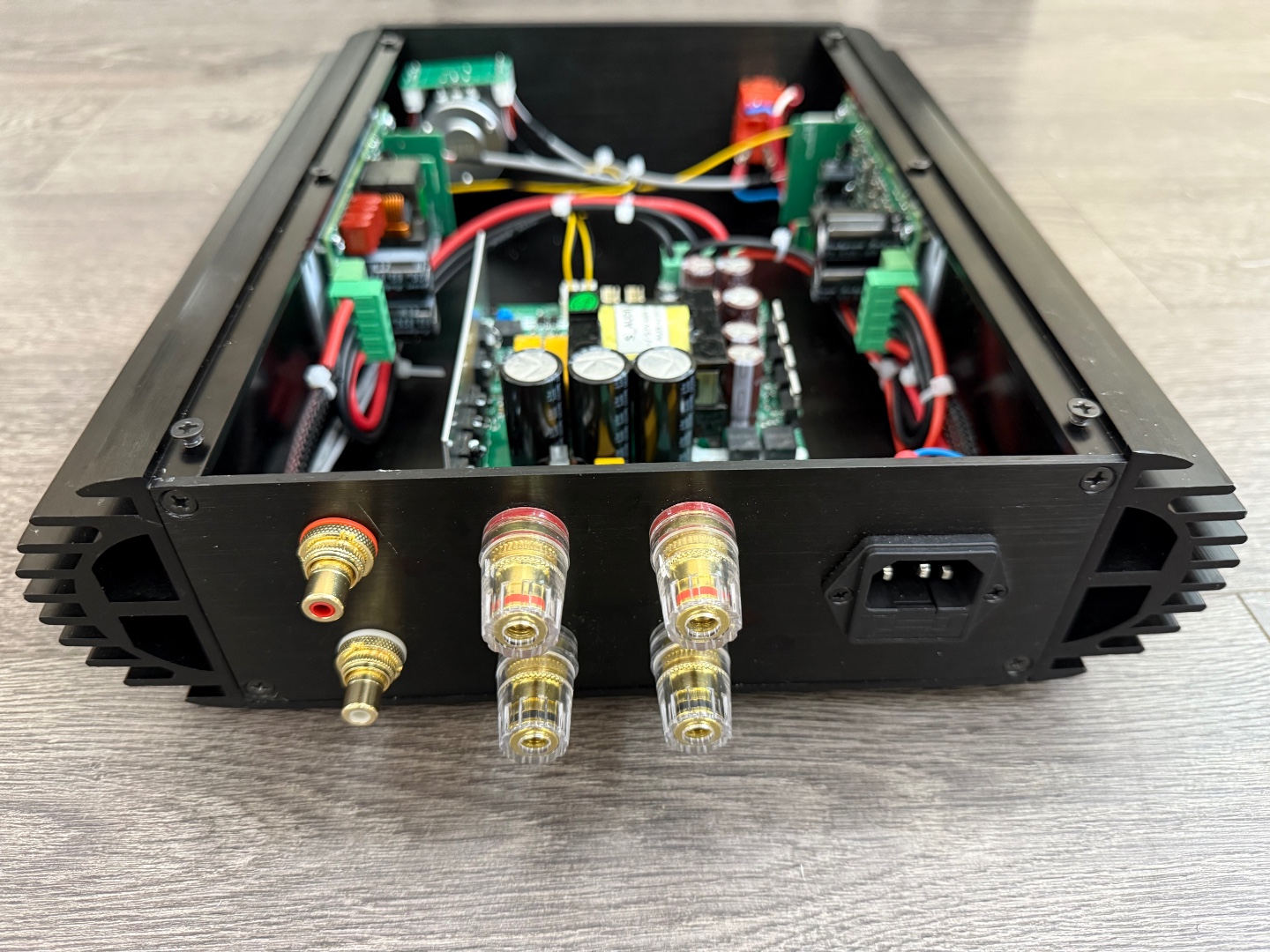

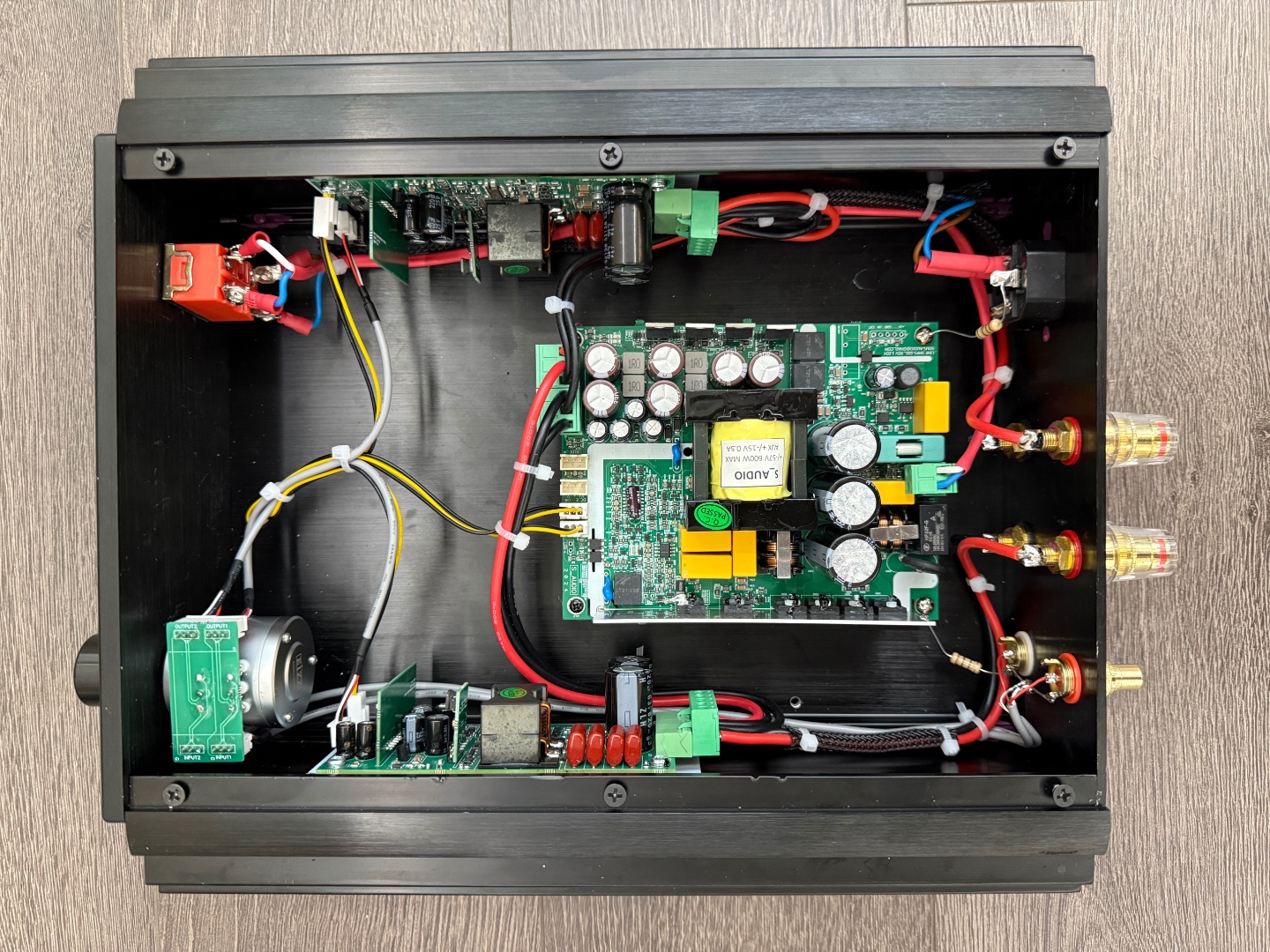

Еще одна версия усилка на платах Юры, только в этой версии питатель на 57 вольт. При прослушивании показалось что немного мягче бас у этой версии чем та что я выкладывал фото выше в теме.
Юре как всегда спасибо и удачи в новых проектах и начинаниях если таковые предвидятся.

[masterLinza]

Сопротивление задается резисторами.
Питание ОУ +/-11,9 примерно.
Если все хорошо не вижу смысла менять. Лучшее враг хорошего

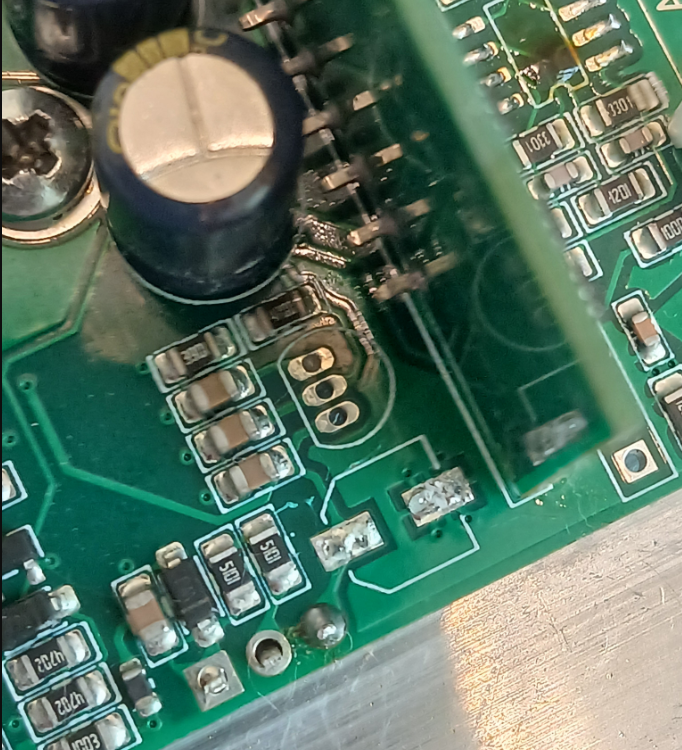

Смысл был... Теперь все стало по "фэншую" и технически правильно. На AD8066 и замене 5,1кОм на 510кОм при регуляторе громкости 120кОм - полностью исчез микрошум в колонках и качество звука соответствует возможностям Вашего усилителя... Пишу для тех, кто столкнется с подобной проблемой регулятора громкости (номинал выше 10кОм). Усилитель СУПЕР!!!

[loiren]

Добрый день. Помогите определиться. 2_061 Рurifi, РТЕRО РОWЕR mоnо, РТЕRО ТАS5342р/stеrео, Такой большой мощности не нужно. Судя по отзывам и тестам ТАS5342р/stеrео очень даже неплохо. И в тоже время на 6 ом хочется запас.

[drmodd]

РТЕRО РОWЕR mоnо

Логично было бы так

[aleksnet07]

Еще одна версия усилка на платах Юры, только в этой версии питатель на 57 вольт. При прослушивании показалось что немного мягче бас у этой версии чем та что я выкладывал фото выше в теме.
Юре как всегда спасибо и удачи в новых проектах и начинаниях если таковые предвидятся.

На фото, защита привильно соединена? Вроде желный провод на блоке питания развернуть надо?

[Вася-Пупкин]

На фото, защита правильно соединена?

Доброго! Спасибо что обратили внимание, но ошибки нет, все верно подключено, вход DCE на первом пине, на третьем пине выход STBY.

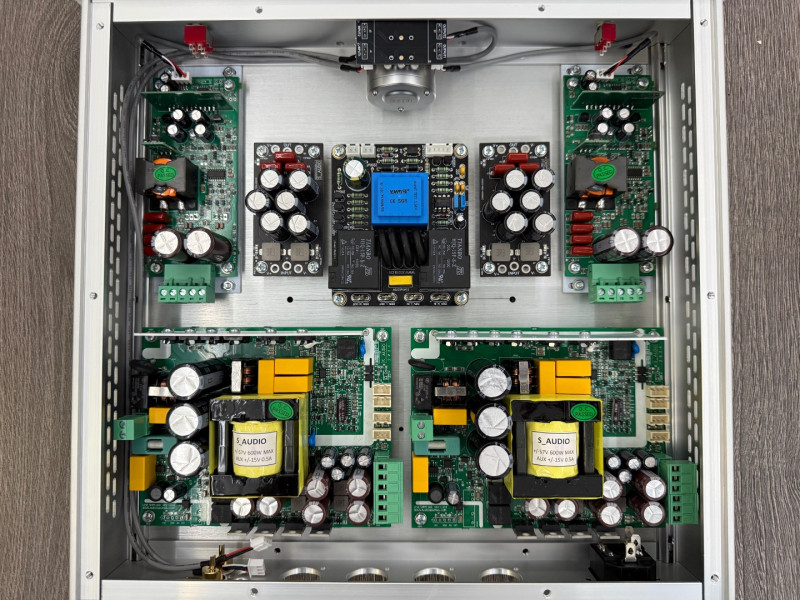

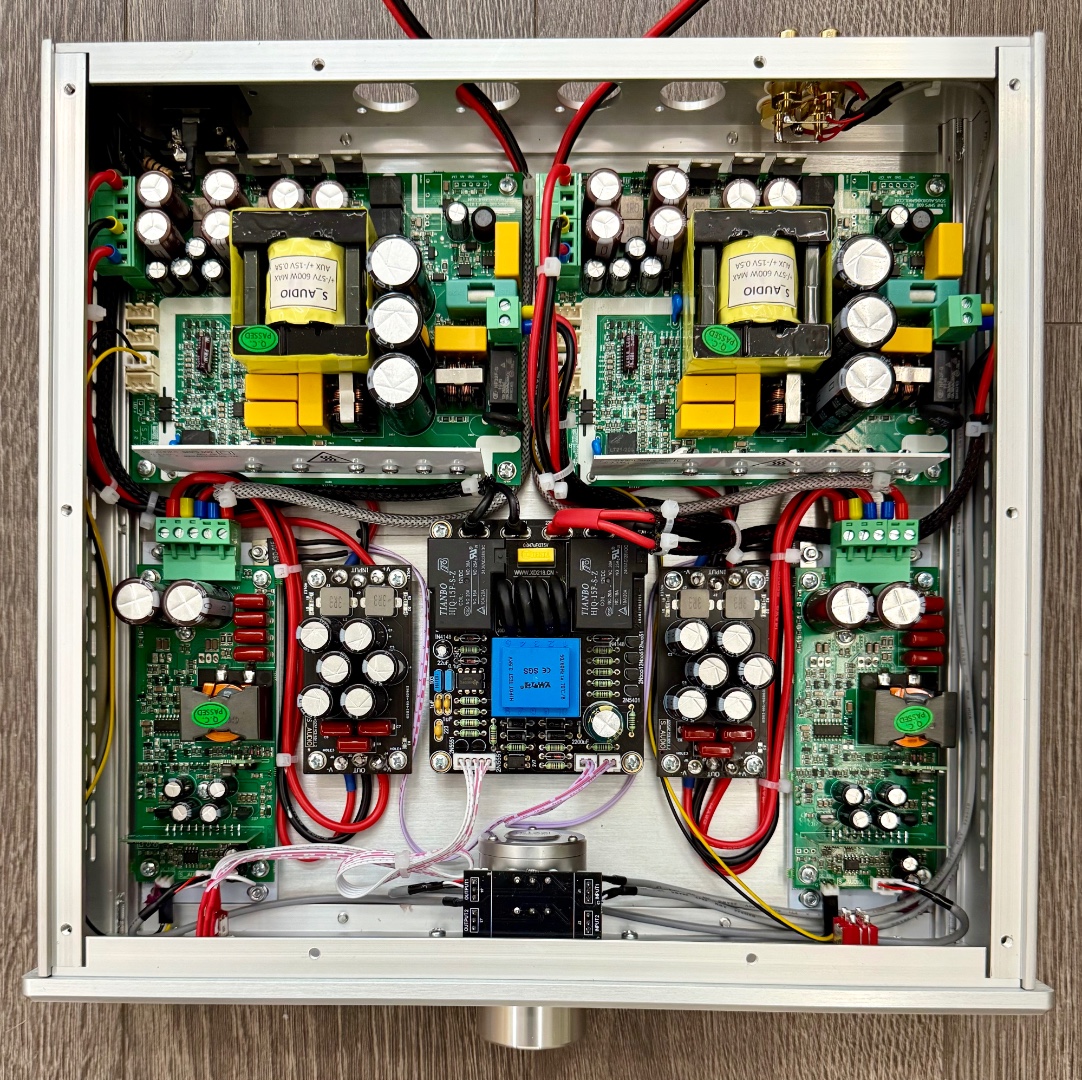

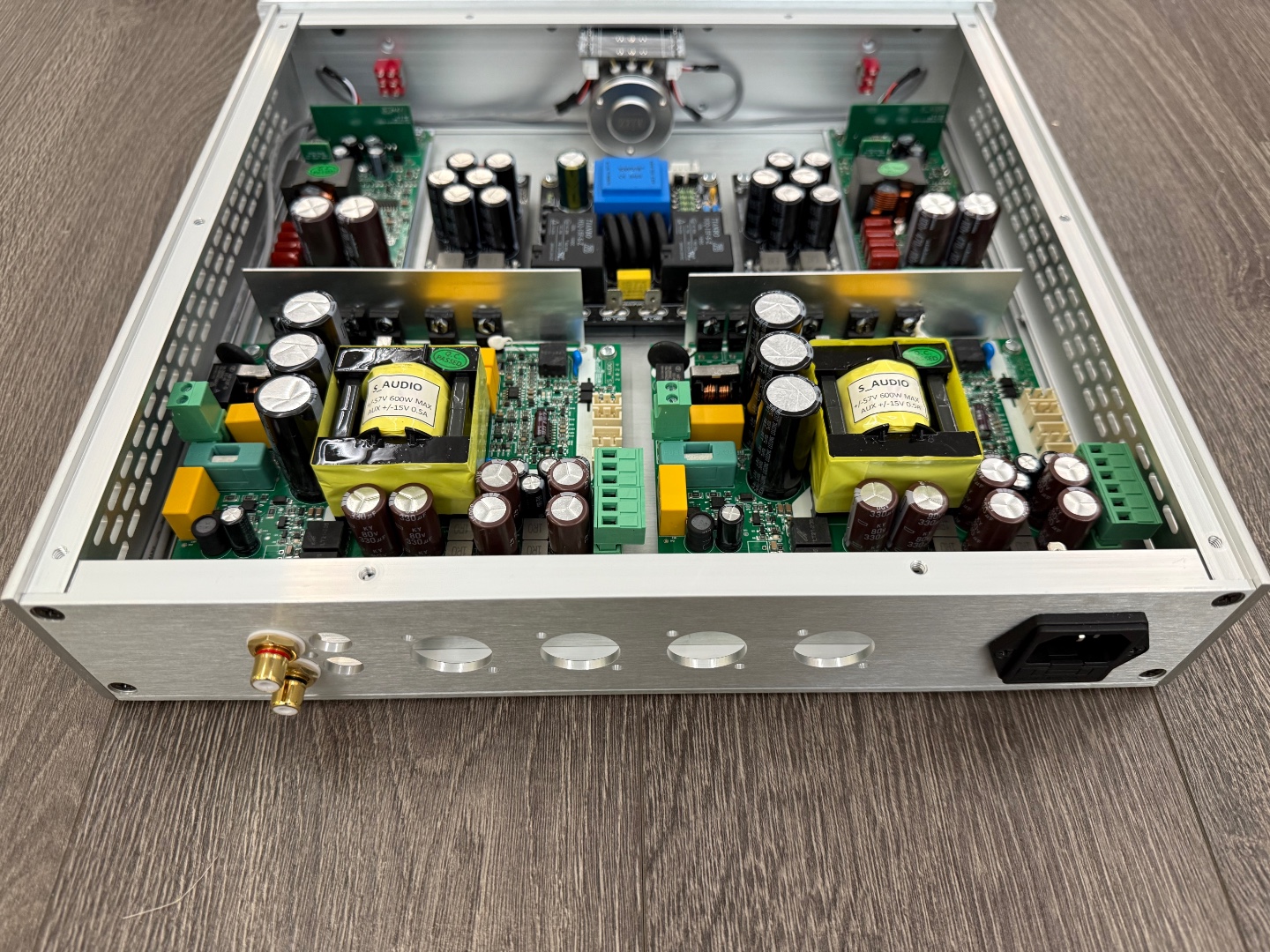

Ну и еще одна вариация на тему двойное моно на модулях 2.061. P

[Вася-Пупкин]

Юра, а где тема по Птера power? Скоро дело и до него дойдёт, а темы или я не вижу или её реально нет.

[Sous]

Да в общем-то там же все будет полностью аналогично с обычным птеро.

[Spectator]

Подскажите а где можно приобрести переходные пластины радиаторы для этих модулей?

[Sous]

У меня сейчас есть переходный пластины для плат:
Ptero mono
Ptero stereo
Ptero power mono
CA Ptero power mono
2_061

[Вася-Пупкин]

Подскажите а где можно приобрести переходные пластины радиаторы для этих модулей?

Все у Юрия, и переходные пластины и доп фильтра как на фото выше.

Остались выходные терминалы для окончания проекта, а так все как всегда предсказуемо, включается и работает сразу при правильной сборке.

[aleksnet07]

На фото, защита правильно соединена?

Доброго! Спасибо что обратили внимание, но ошибки нет, все верно подключено, вход DCE на первом пине, на третьем пине выход STBY.

Ну и еще одна вариация на тему двойное моно на модулях 2.061. P

Я точно не уверен но Юрий писал:

Re: Вариант блока питания

Сообщение Sous » 22 авг 2024, 13:38

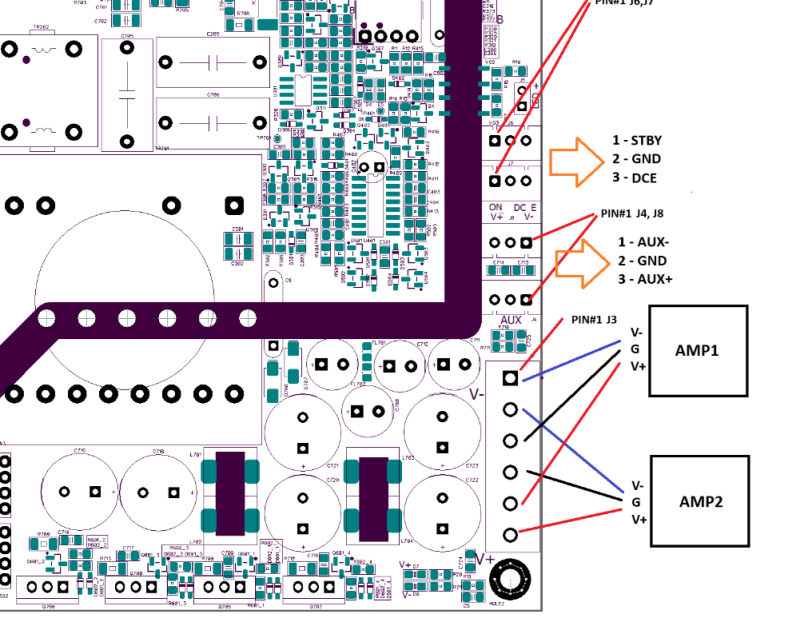

Выяснилось, что на платах 1_033 и 1_034 неправильно сделана шелкография на дополнительных коннекторах подключения защиты.
Контакты ON и DCE перепутаны подписи.
Исправленная инструкция по ссылке:
https://docs.google.com/document/d/1iPo ... ue&sd=true
Готовлю выход новой версии на 56В, буде актуально для подключения 2 усилителей. В таком виде блок 900Вт раскачивает оба канала до включения перегрузки по току в усилителях.

[aleksnet07]

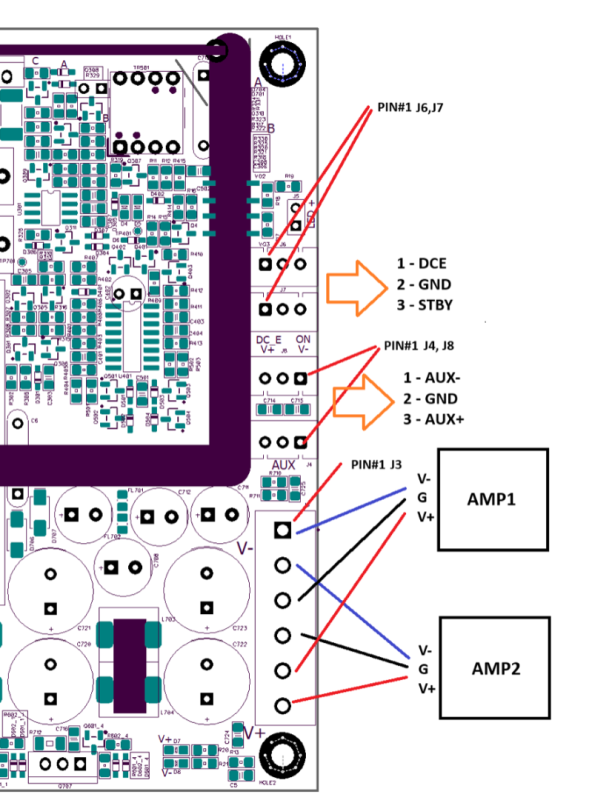

Взял из мануала.
Уважаемый Юрий разьясните пожалулйста

[Вася-Пупкин]

Я точно не уверен но Юрий писал:

Да тут нужно просто проверить дабы не ждать Юрия, но я пока не могу этого сделать.
У меня старый мануал в памяти и я по нему как говорится собирал.
Но вы молодец что заметили этот нюанс и внимательно следите за такими вот моментами.
Даже ради этого нашёл его

[Sous]

проще всего попробовать
Вход DCE замкнуть на землю- загорится красный светодиод

[Sous]

в мануале указано правильно, соответственно там я перезалил картинку и указал, что была правка в истории изменений.

[Вася-Пупкин]

проще всего попробовать
Вход DCE замкнуть на землю- загорится красный светодиод

Сегодня не только замыкал, но и перед этим проверил что на третьем пине по старой шелкографии присутствует потенциал +15 и естественно при замыкании срабатывает защита БП.

Ну и уже естественно перекинул пины в коннекторе.

aleksnet07, Вам ещё раз спасибо что обратили внимание на такую казалось бы мелочь.

[Вася-Пупкин]

в мануале указано правильно, соответственно там я перезалил картинку и указал, что была правка в истории изменений.

Кто читает мануалы )) Инструкция открывается когда уже валит дым ))

[Spectator]

Вопрос по блоку питания для этого усилителя: какой лучше использовать, обычный трансформаторный с диодным мостом и конденсаторами или импульсный от разработчика модулей? Если мне не нужна большая мощность, мне с головой хватит 50 вт на канал, усилитель буду слушать в панельном доме и возможности включать больше чем на 1-2 Вт нет так как будет слушать весь дом. По этому вопрос, будет ли разница в звуке на мощностях до 1 вт, при использовании импульсного БП от производителя Sous и обычного трансформаторного БП?

[Вася-Пупкин]

какой лучше использовать, обычный трансформаторный с диодным мостом и конденсаторами или импульсный от разработчика модулей?

Моё мнение, что, Вы, можете использовать любой, главное не превышать разрешённые параметры по питанию для не стабилизированного напряжения.
Но я бы юзал все же Юры блок, так как есть сразу защита и не нужно городить дополнительные платы с релюхами.

вопрос, будет ли разница в звуке на мощностях до 1 вт, при использовании импульсного БП от производителя Sous и обычного трансформаторного БП?

Не могу утверждать что будет разница или же её не будет, но я собирал с блоком питания от Юрия на напрягу 48 вольт и 58 вот, разница в звучании была, на все 100 % заявить это не могу, так как в лоб две версии усилителя не было возможности сравнить.

мне с головой хватит 50 вт на канал, усилитель буду слушать в панельном доме и возможности включать больше чем на 1-2 Вт нет так как будет слушать весь дом.

Может тогда ваш вариант это версия на модулях 1_11 или же вообще РТЕRО РОWЕR или РТЕRО stereo

[Spectator]

У меня уже есть модули 2.061 и БП от Юрия, изначально хотел собрать именно комплект, просто в качестве корпуса хочу использовать японский усилок 90х годов, а там уже есть трансформаторный БП. Мне интересно сравнить звучание с импульсным БП и трансформаторным, хотя я мало верю в то что услышу разницу. Хотя тут на форуме в како то теме читал что народ хвалит именно импульсные БП для аудио умзч ввиду их низкого выходного сопротивления и высокой энерговооруженности.

Не могу утверждать что будет разница или же её не будет, но я собирал с блоком питания от Юрия на напрягу 48 вольт и 58 вот, разница в звучании была, на все 100 % заявить это не могу, так как в лоб две версии усилителя не было возможности сравнить.

Я так понимаю что в вашем случае БП с более высоким напряжением давал лучшие звучание? А в чем это проявлялось?
