Двухтактный на лампах EL34 в триодном включении

[gelert]

Прибравши конденсатор з катоду ви отримаєте місцевий негативний зворотній зв’зок за змінним струмом. Він звичайно ж зменшує коефіцієнт підсилювання.

[m-shara]

Прект "Корбюзьє", 2017 рік.

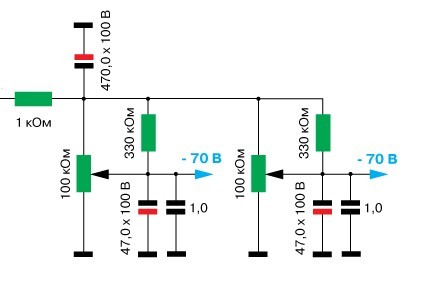

Кусочок схеми з вашого проекту: як у ньому плавність регулювання струму спокою?


Ось цю схему (тільки пер.резистор 47 ком) я використав. Зловити потрібний струм просто неможливо. Скаче від одного подиху. Тому я звернув увагу на схему вище, оскільки досить добавити резистор в нижню частину пер. резистора.


[m-shara]

Прибравши конденсатор з катоду ви отримаєте місцевий негативний зворотній зв’зок за змінним струмом. Він звичайно ж зменшує коефіцієнт підсилювання.

Ви знаєте, я послухав вечір в такому варіанті, звук став якийсь "прісний". Мені не сподобався. Скучний. Я якось пробував паралельно катодному конденсатору (якому років з 30 ) ставити в паралель плівку на 1 мкф - підкреслив всяке "цикання" і мусив прибрати.
А ось з тим старим електролітичним конденсатором звук супер. Може ще з яким буде супер-пупер, не знаю.

[m-shara]

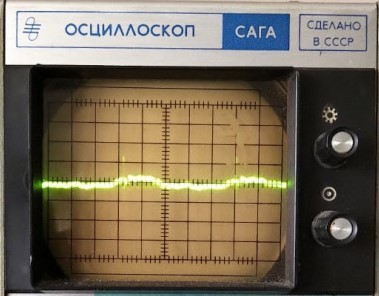

В процесі пошуку джерела пульсацій, я помітив таку деталь: короткочасні імпульси. (фото)


Пошук привів до діодного випрямляча на -90В, де зразу за мостом стояв конденсатор. Коли я в це місце поставив резистор, шпильки зникли. А чи не було б корисно це зробити і в випрямлячі анодного струму? Поставити резистор хотя б на 5-10 ом.

[gelert]

Ви знаєте, я послухав вечір в такому варіанті, звук став якийсь "прісний". Мені не сподобався. Скучний. Я якось пробував паралельно катодному конденсатору (якому років з 30 ) ставити в паралель плівку на 1 мкф - підкреслив всяке "цикання" і мусив прибрати.

Все очікувано. Впевнений, що це зайняло не багато часу.
Що до змінних резисторів в зміщенні. Якого вони типу? Тут бажано використати габаритні, такі, які мають якомога більшу довжину опірного шару. Можу порадити СП4-2МА (композитні). Для крайнього перфекту є СП5-35 (дротяні із високою роздільною здатністю). Як перші, так і другі бувають до 47кОм. Недешеві, особливо останні. В свої часи і СП1 працювали без особливих нарікань.

[m-shara]

Ви знаєте, я послухав вечір в такому варіанті, звук став якийсь "прісний". Мені не сподобався. Скучний. Я якось пробував паралельно катодному конденсатору (якому років з 30 ) ставити в паралель плівку на 1 мкф - підкреслив всяке "цикання" і мусив прибрати.

Все очікувано. Впевнений, що це зайняло не багато часу.
Що до змінних резисторів в зміщенні. Якого вони типу? Тут бажано використати габаритні, такі, які мають якомога більшу довжину опірного шару. Можу порадити СП4-2МА (композитні). Для крайнього перфекту є СП5-35 (дротяні із високою роздільною здатністю). Як перші, так і другі бувають до 47кОм. Недешеві, особливо останні. В свої часи і СП1 працювали без особливих нарікань.

Мене більше цікавить можливість розтягнути діапазон регулювання, бо навіть такі, що ви запропонували, не влізуть на ту платку, що дає можливість регулювати ці параметри із зовні, через передбачені отвори в корпусі по боках підсилювача. І ще краще, до уже існуючої схеми добавити мінімум деталей. Я побачив, що Дмитро робив щось подібне, тому цікаво взнати результат, бо знімати плати не просто.

[gelert]

В процесі пошуку джерела пульсацій, я помітив таку деталь: короткочасні імпульси. (фото)
Пошук привів до діодного випрямляча на -90В, де зразу за мостом стояв конденсатор. Коли я в це місце поставив резистор, шпильки зникли. А чи не було б корисно це зробити і в випрямлячі анодного струму? Поставити резистор хотя б на 5-10 ом.


Ще можна спробувати зашунтувати діоди мосту конденсаторами в декілька нан. Вони затягнуть фронти при перемиканні діодів. Тільки робочу напругу конденсаторів врахувати.
А в анодних ланках у вас жеж дроселі вже є, навряд чи резистори там щось додадуть. Але чому не спробувати.

[m-shara]

А в анодних ланках у вас жеж дроселі вже є, навряд чи резистори там щось додадуть. Але чому не спробувати.

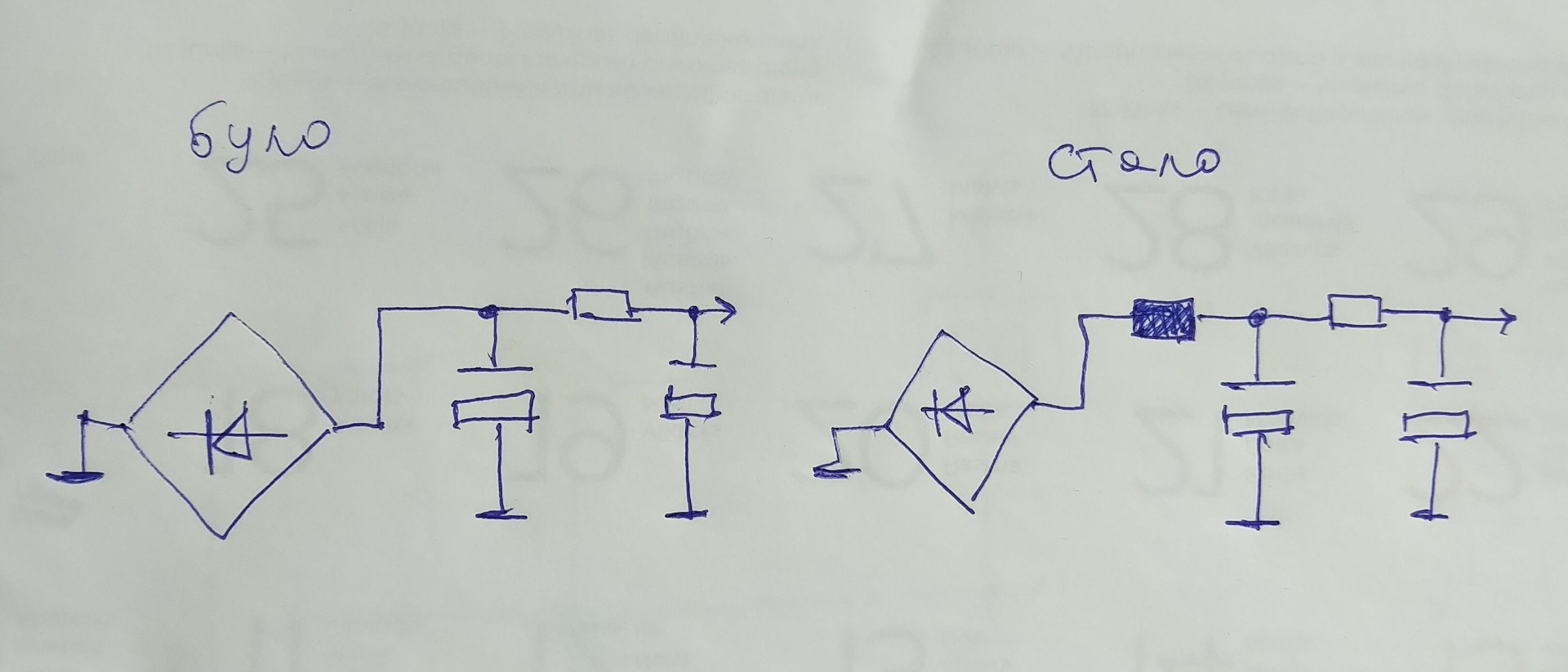

Так. Але перед дроселем стоїть великий конденсатор. Я якось питав чи буде добре перенести один з конденсаторів, що стояли після дроселя перед дроселем. Та і всі схеми з діодними мостами таак побудовані.

[m-shara]

В основному проблеми монтажа та настройок виявлені. Прийшов час замінити китайські деталі на щось краще, трішки збільшити кількість монтажних точок та і сам монтаж вести такими методами, щоб можна було щось змінити в процесі експлуатації (не загинати сильно кінці деталей, не захаращувати підвальний обєм і т.п.)

[m-shara]

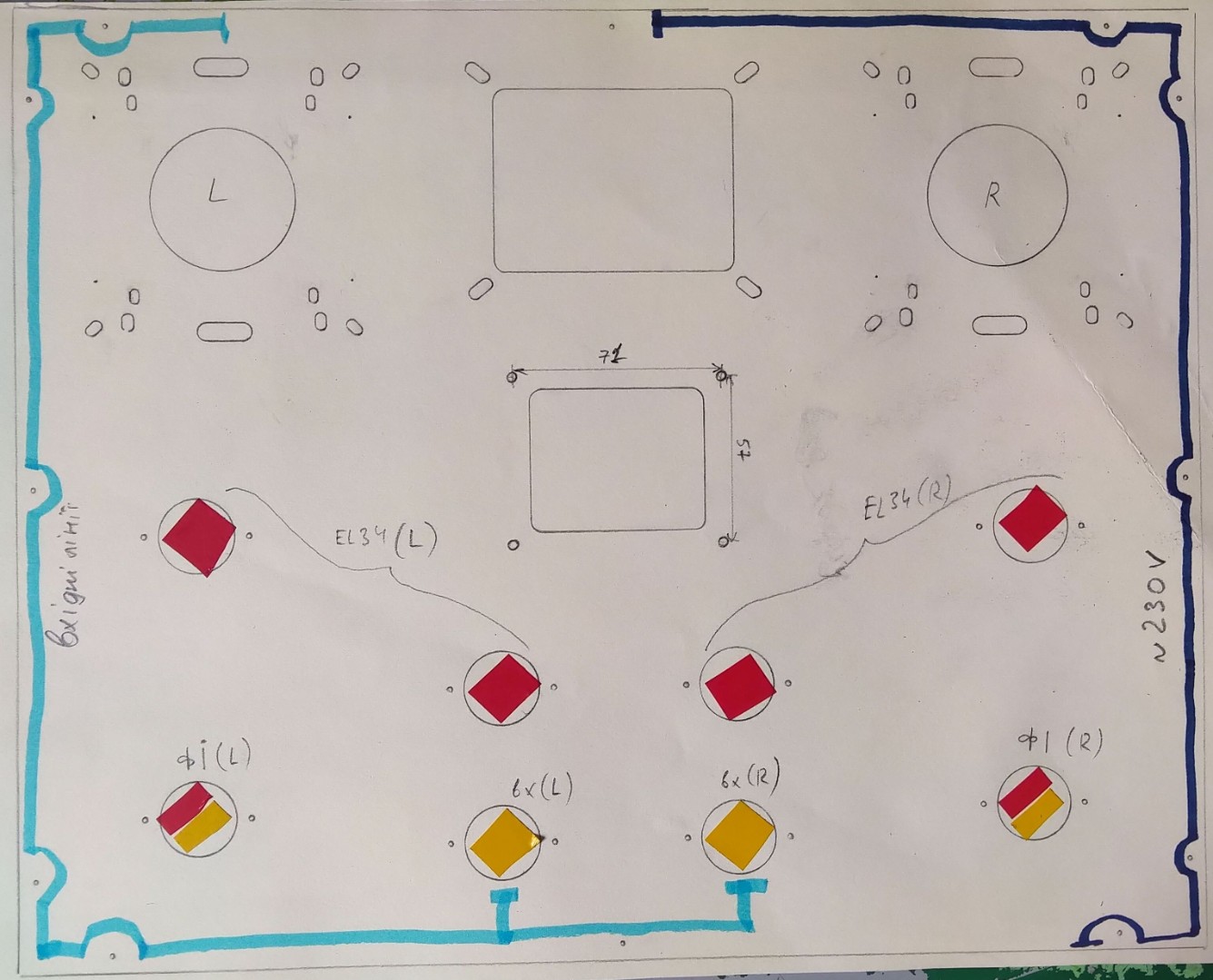

Чи не краще так розмістити лампи?

[m-shara]

Зняв всі деталі і навіть лампові панельки так як режим "фанерки" закінчився. Вже получив нормальні резистори і конденсатори та заказав інші панельки, бо ці були зроблені із консервних банок. Я зразу на це не звернув уваги, міг би у китайця вернути гроші. Бо на його фото вони явно зроблені із товстішого металу. Викину дроселі і буду будувати анодне живлення на електронному дроселі. Для електролітів заказав ковпак для трансформатора, і в ньому їх розміщу (зовні). Залишилися на місці тільки трансформатори. Ось такі останні новини.

[m-shara]

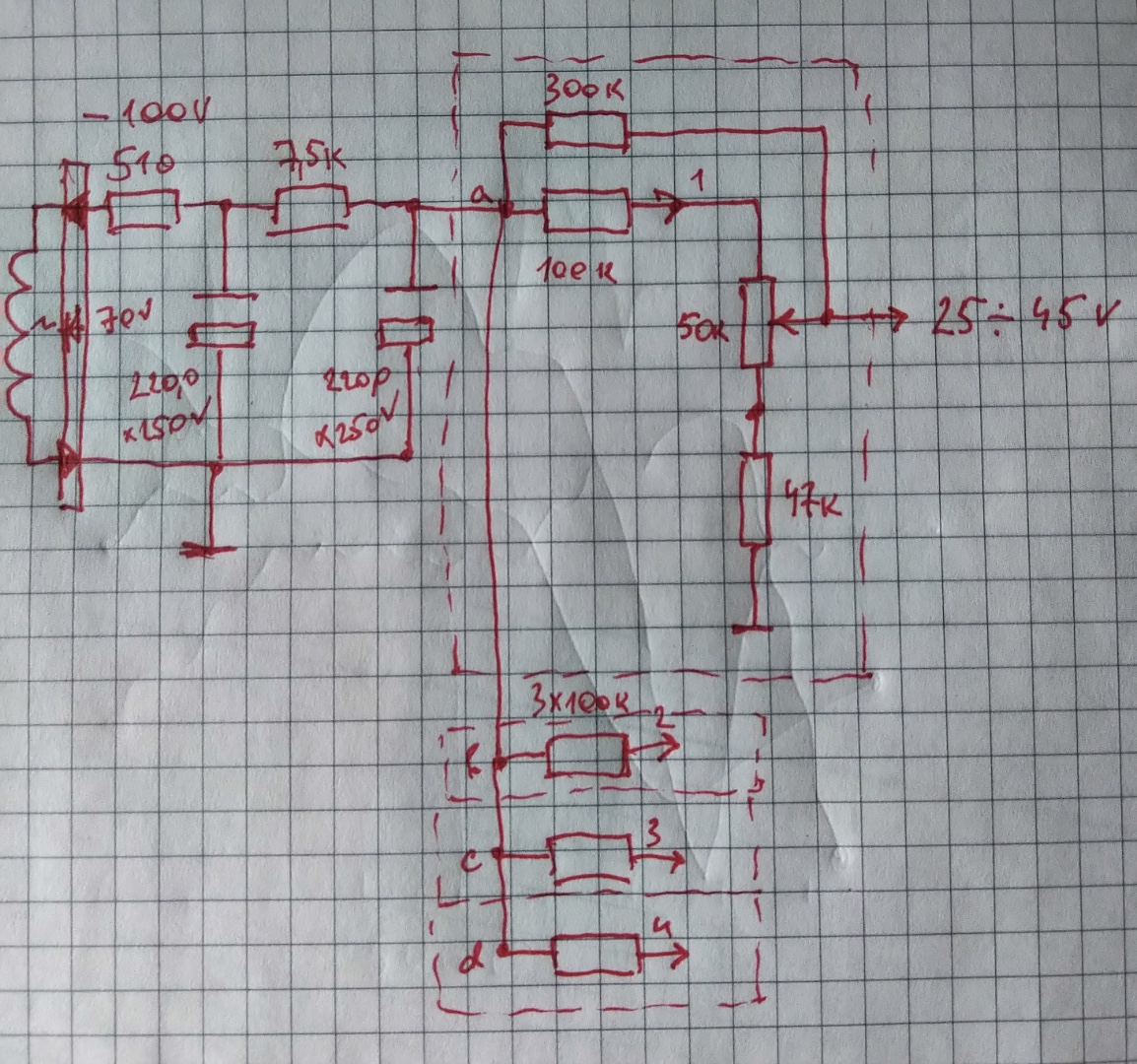

Ось таку регуліровку струму я настроїв. Зазначені напруги досягаються при зазначених значеннях деталей. Я переглянув багато іноземних схем з лампами EL34 і в більшості випадків використана однопівперіодна схема випрямленяя і ємності 10-20 мкФ. При чому на виході ніде не було допоміжних конденсаторів. Чому це так? І це схеми які випускалися виробниками.
В мене получився ось такий сімбіоз:

Верхню і нижню напругу підбирав по ВАХ щоб лампа не попадала в небезпечний режим.

[m-shara]

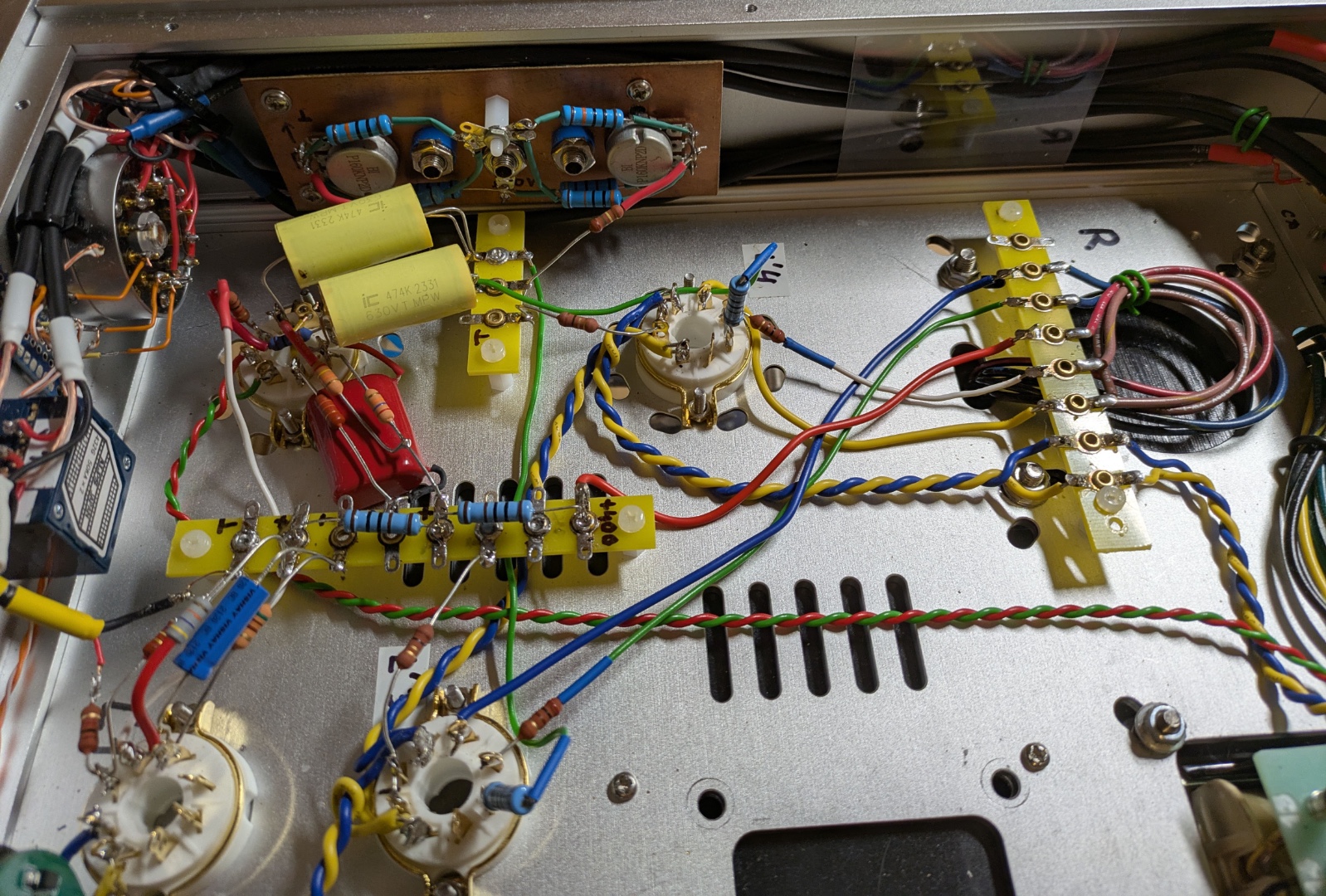

А ось такий вигляд має один канал. Тільки підключити живлення і завести землі в одну точку. Резистори всі на 2 вт. Європейські якісь зовсім маленькі. Як МЛТ 0,5. Метод монтажу перейняв у визнаних японських гуру. Їм певно як і мені було ліньки якось гарно розводити монтажні проводи.

[gelert]

Метод монтажу перейняв у визнаних японських гуру. Їм певно як і мені було ліньки якось гарно розводити монтажні проводи.

а я вам на це натякав

[m-shara]

Ломаю голову як краще оформити виводи конденсаторів фільтра живлення. Там 8 конденсаторів по 100 мкф. Виводи ось стирчать, а що для них придумати зручне, ніяк не збагну.

[Николаевич]

- як варіант.
- https://img.kwcdn.com/product/fancy/54b ... ormat/webp

[gelert]

Ой, та ну нащо ті затискачі? Тільки пайка. У вас є чотири отвори, на стійках закрепіть або друківку, або плату з пістонами як на трансформаторі. а можна друківку з пістонами де мінуси та інше за потребою будуть об'єднані друком.

[m-shara]

Я вже приміряв і один і другий варіант - трохи не функціонально. Ті чотири отвори я не можу використати,- вони недоступні з другої сторони - тільки ті 4 болтики. Їх можна задіяти. Певно мені потрібно закріпити вертикальну перегородку для блочків, які ще треба змонтувати. А там і проявиться кращий варіант.

[Justas*]

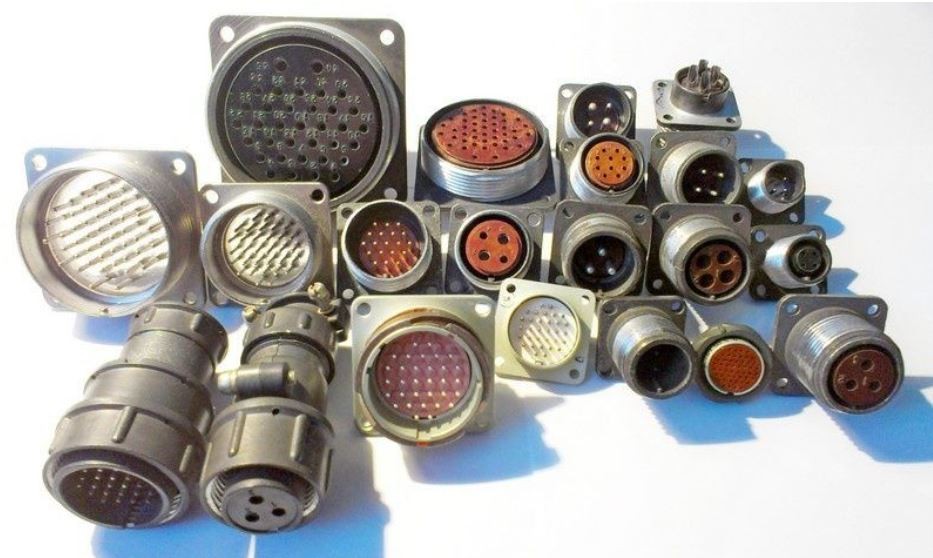

[m-shara]

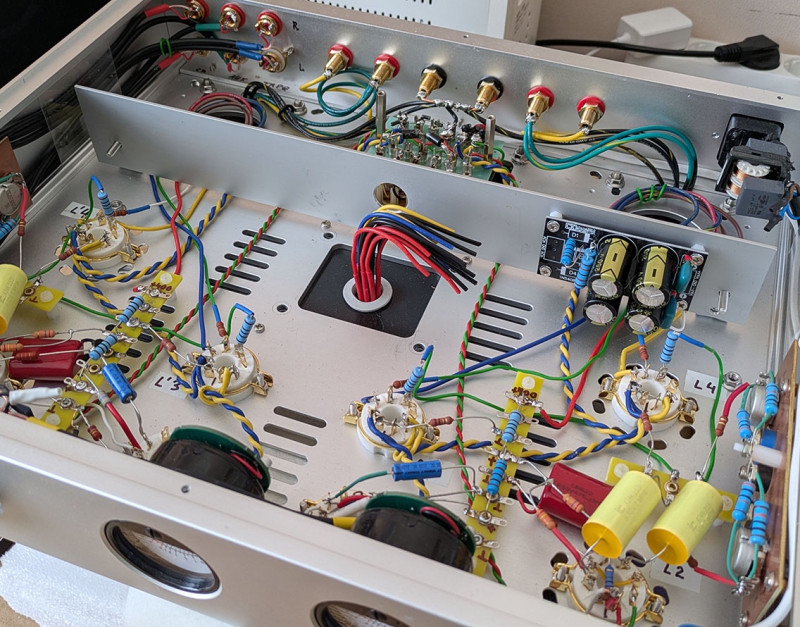

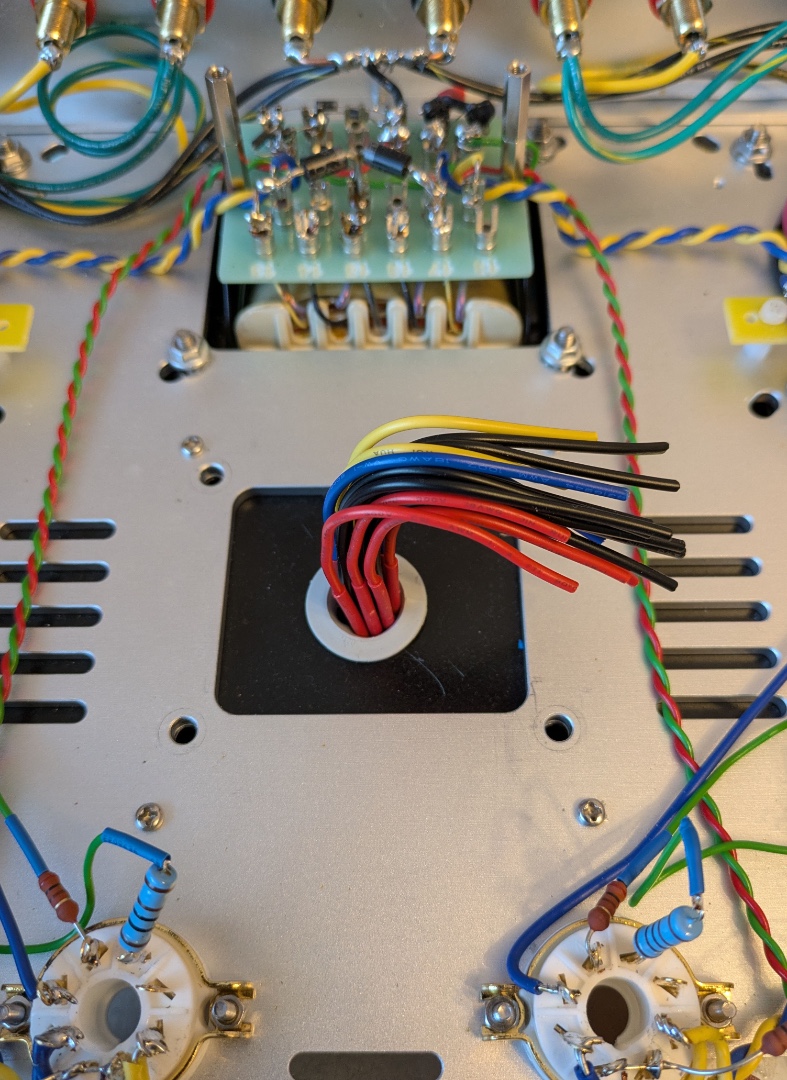

Разъемы отпадают. Вот фото с вертикальной перегородкой, где еще поместится электронный дроссель и БП для индикации и подсветки. Все выводы от конденсаторов - 1 мм . Жесткие.

[m-shara]

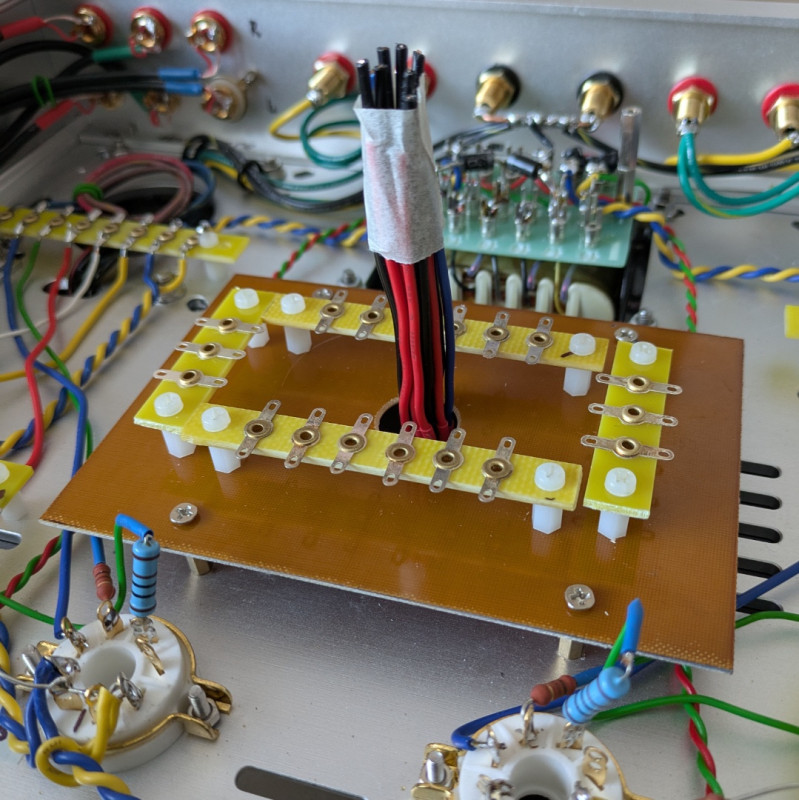

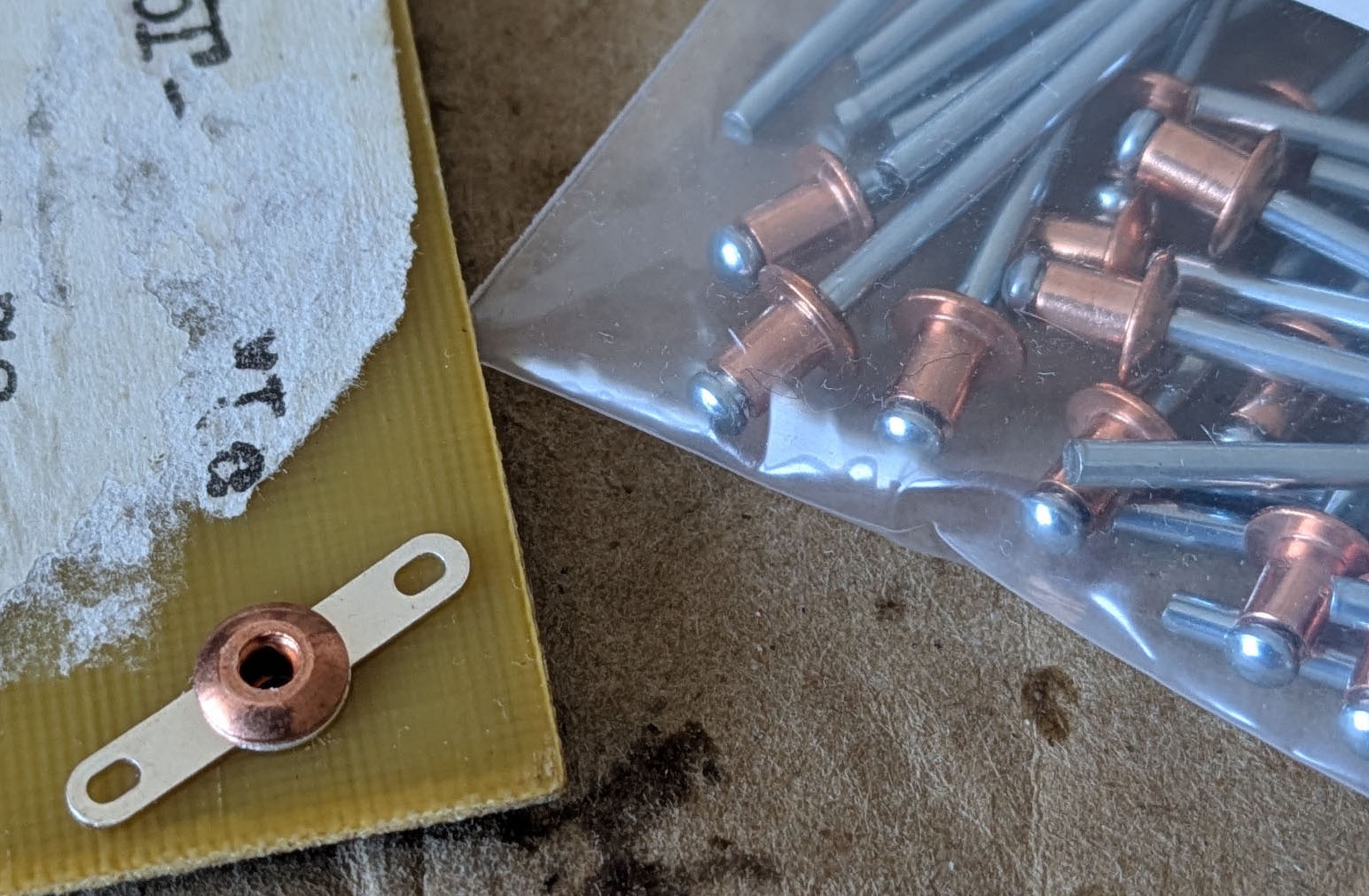

Нічого кращого не придумав як на склотекстоліт набити ось таких контактів. Та й розмістити поруч з виводами конденсаторів.

[m-shara]

Нарешті зробився конденсаторний блок. Заведу виводи в центральні отвори.

[Николаевич]

- не наполягаю, але бажано кожному ел. запаяти керамічний конденсатор. на вашій платі це дуже зручно зробити.

[m-shara]

- не наполягаю, але бажано кожному ел. запаяти керамічний конденсатор. на вашій платі це дуже зручно зробити.

А що то за такі конденсатори? Там же буде більше 400 В.

[gelert]

Є кераміка і на кіловольти (К10, К15, КВИ), але нащо вона тут? Слюда-плівка-папір, хай вже так.

[Николаевич]

- не наполягаю, але бажано кожному ел. запаяти керамічний конденсатор. на вашій платі це дуже зручно зробити.

А що то за такі конденсатори? Там же буде більше 400 В.

- https://www.aliexpress.com/w/wholesale- ... =price_asc

[m-shara]

Є кераміка і на кіловольти (К10, К15, КВИ), але нащо вона тут? Слюда-плівка-папір, хай вже так.

Плівку то напевно потрібно ставити ближче до споживача? Чи можна на конденсаторах?

[m-shara]

Нарешті зробився конденсаторний блок. Заведу виводи в центральні отвори.
фп констр.jpg

Прийдеться переробити. Багато місця займає.

[m-shara]

- не наполягаю, але бажано кожному ел. запаяти керамічний конденсатор. на вашій платі це дуже зручно зробити.

А ці конденсатори не будуть часом посібниками всяких збудів і генерацій?

[Николаевич]

- не наполягаю, але бажано кожному ел. запаяти керамічний конденсатор. на вашій платі це дуже зручно зробити.

А ці конденсатори не будуть часом посібниками всяких збудів і генерацій?

- жартуйте... плівка та кераміка призначені для різного виду імп перешкоди. так паяти бажано на виводи ЕК або близько. но не наполягаю..
