Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[emon]

Как и замена ОУ

Вы уверены, что если у человека низкий выходной уровень в ЦАПе, то заменив ОУ на более громкий это не изменит ситуацию?

[Rus3d]

Как и замена ОУ

Вы уверены, что если у человека низкий выходной уровень в ЦАПе, то заменив ОУ на более громкий это не изменит ситуацию?

Замена просто на более громкий не даст коэффициент услинеия в несколько раз, а просто в процентном соотношении 5-10%
Наверно вам правильные вещи говорят, вам надо усилить сигнал мин в 2-3 раза. В данном случае у автора 0.8 в.
Не один операционный усилитель так не сделает, нужно либо переделывать плату усилителя, либо ставить после цапа еще один пред. усилитель.
Он может состоять как с операционных усилителей, так и с кучи транзисторов
Сейчас в основном стоят микросхемы (операционные усилители.)
Либо в цапе заменить компоненты и доработать пред. усилитель
Ну конечно может у автора там стоит операционный усилитель низкого увеличения, но даже при замены на другой тот же 5532 будет макс 1.4-1.5
Может я где-то ошибаюсь, но вроде должно быть так в стандарте. Все зависит от самой связки и компонентов в пред. усилителя цапа
Если я неправ, то админы могут поправить

[vovan230863]

юрий извините может я не так понял.вы говорите что напряжение не влияет на мощность.зачем я тогда поставил на 48v.может тогда поставить на 30???

[Sous]

Усилитель усиливает сигнал на коэффициент усиления, напряжение питание вообще не причем.
от напряжения питания зависит только максимальная мощность.

[vovan230863]

т.е. если я правильно понял бп трогать не надо.просто через коммутатор подать на балансный вход с цапа.у меня на выходе нерегулируемый хлр 3 v и будет мне счастье

[Sous]

Как и замена ОУ

Вы уверены, что если у человека низкий выходной уровень в ЦАПе, то заменив ОУ на более громкий это не изменит ситуацию?

Не бывает такого "громкий ОУ".Кто это вообще придумал? Совет: если не понимаете, что нужно сделать-обратитесь к специалистам. Выйдет дешевле и без неприятных последствий. Без обид. Просто тут натуральная ерунда обсуждается, блоки питания, ОУ. Это все издругой оперы. Реально нужно либо заменить ЦАП, либо увеличивать коэффициент усиления заменой обвязки ОУ, либо в ЦАП, либо в усилителе.

[vovan230863]

так яж сразу писал что у меня с цапа выход на рца 0.8v но можно регулировать громкость.на хлр 3v но без регулировки.написал что жду коммутатор.

[Justas*]

Вы уверены, что если у человека низкий выходной уровень в ЦАПе, то заменив ОУ на более громкий это не изменит ситуацию?

Я уверен!!!
Не бывает громких ОУ, и не громких тоже.

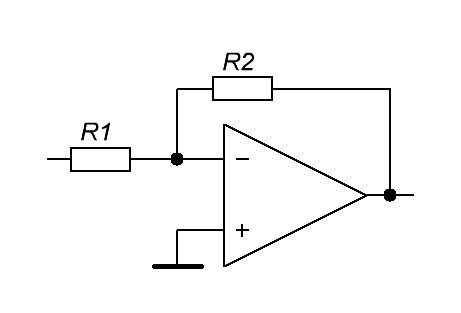

Коэффициент усиления определяется цепью обратной связи. Отношением R2 к R1
С любым ОУ, Кус остаётся неизменным.


Вам уже сколько раз написали, меняйте это соотношение в ЦАП или в усилителе.

[Justas*]

меняйте это соотношение в ЦАП или в усилителе.

Лучше в усилителе. В ЦАП OOC в большинстве случаев частотнозависимая.

[makstex]

так яж сразу писал что у меня с цапа выход на рца 0.8v но можно регулировать громкость.на хлр 3v но без регулировки.написал что жду коммутатор.

А мне, что то подсказывает, что где то есть какая то ошибка в подключении самого усилка. 0.8В на входе * КОС при 4Ом ~ 100Вт.
Ну никак не может он тихо!
При подключении по RCA, холодный вход точно на землю посадили (ну так, мало ли, вдруг на горячий)?

[vovan230863]

всем привет.пусть я буду в ваших глазах неумехой.ну ведь есть на сайте умные грамотные люди.пожалста подскажите ответ.дано -питание уся +-48v вход 0.8 v. какая максимальная мощность данного блока.слабо верится что только у меня такая проблемма.и второй вопрос какие должны быть параметры для заявленных 400-вт на канал

[vovan230863]

юрий привет какой мощности надо сопротивления .перемычка стабилитрон.заранее спасибо

[vovan230863]

юрий извините и какого типоразмера?

[Sous]

размер 1206.
Просто так менять не нужно, так как китайцы постоянно что-то обновляют в схеме блока, и используемые стабилитроны уже видел как минимум в 5-ти разных вариантах.
возможно даже в большинстве случаев стабилитрон при изменении напряжения менять не нужно вообще.
Алгоритм такой: все изменения делать только если есь четкое понимание зачем, и какие повлечет изменения ваше вмешательство.
Если не можете ответить себе на этот ворос используя логическиее построения и расчеты, то ничего делать не нужно. Это секономит множество времени и денег.

[vovan230863]

юрий я понимаю что вы гуру электроники.создаете сильные вещи.просто зачем вы меняли номиналы в бп?

[Sous]

Я не гуру, я только учусь.
Я менял для того, чтобы все режимы работы стаабилизатора остаалиись без изменений после манипуляции с вых напряжением.
измерял напряжение падения стабилитронов на плате до замены и потом менял стабилитроны на номиналы большие на 10В чем были

[Sous]

а вообще все это было затеяно для уменьшения шума в ранних версиях блоков питания.
позже китаййцы немного изменили настройки, и доработка перестала давать резуультаты

[vovan230863]

юрий спасибо за развернутый ответ

[JKS]

а вообще все это было затеяно для уменьшения шума в ранних версиях блоков питания.
позже китаййцы немного изменили настройки, и доработка перестала давать резуультаты

Очень интересно про шумы в БП. Какого вида они, не подскажете? Просто у меня БП +-35 с чёрным радиатором и наклонённой от него платой (как у многих) даёт очень значительный шум в районе 300-500 Гц и промодулирван 3-7 кГц. Наушником через конденсатор отчётлива слышно на выходе БП.

По проводу громкости выхода, без предварительного усилителя 15-20В на выходе усилителя, что маловато. (Вход с мобильного устойчива 0,6-0,7В). Мой предвак на 206 не понравился. Может кто посоветовать хороший сали?

[Sous]

намного луше поменять усиление в модуле, по качеству будет предпочтительнее, так как все эти предвари с али не имеют нормального инструментального входа, плюс для них нужен источник питания, и еще они будут давать хлопок при выключении с вероятностью 90%.
Хотя, если запитатать от слаботочного блока питания 3 версии, то встроенный датчик напряжения по +15Впожалуй подавит щелчки.


На малых нагрузках БП работает в BURST MODE(L6599), что-то вроде импульсной модуляции, до 5 Вт примеерно если повезет. шум генерируется на частотах 260-520Гц и гармоники. после 5-6 Вт режим работы изменяется на непрерывный и блок затихает.
Если не повезет - то этот режим будет до 20-30Вт.

[alexarz]

...
На малых нагрузках БП работает в BURST MODE(L6599), что-то вроде импульсной модуляции, до 5 Вт примеерно если повезет. шум генерируется на частотах 260-520Гц и гармоники. после 5-6 Вт режим работы изменяется на непрерывный и блок затихает.
Если не повезет - то этот режим будет до 20-30Вт.

Теперь понятно почему после конца трека фон не сразу появляется. Если в собранном виде фон заметен будет, можно подумать о постоянной нагрузке на БП.

[JKS]

На малых нагрузках БП работает в BURST MODE(L6599), что-то вроде импульсной модуляции, до 5 Вт примеерно если повезет. шум генерируется на частотах 260-520Гц и гармоники. после 5-6 Вт режим работы изменяется на непрерывный и блок затихает.
Если не повезет - то этот режим будет до 20-30Вт.

Большое спасибо за пояснения.
Подскажите, а какие-нибудь фильтры, подключенные к входу БП могут исправить ситуацию?

[Sous]

Для такой низкой частоты нужно слишком большую индуктивность, потому, думаю, фильтр тут не поможет.

[gans]

Скажите, можно ли к этому усилителю как то приделать ADAU1701? И разделить два канала на четыре пусть даже меньшей мощности?

[makstex]

Скажите, можно ли к этому усилителю как то приделать ADAU1701? И разделить два канала на четыре пусть даже меньшей мощности?

Так это фильтр ЦАП, он никак не рассчитан на выходную мощность, его только перед входом цеплять, так, что надо 4 усилителя.

[gans]

То что перед это точно. То что четыре усилка это печально. Я просто хотел из студийных мониторов выкинуть фильтры и сделать цифровыми кроссоверы. А с помощью ADAU сделать идеальную АЧХ и через этот усь. А так чтобы один выход разделить на 2 нельзя?

[Justas*]

Это не фильтр ЦАП, а цифровой сигнальный аудиопроцессор. С любого стереоустройства можно получить 2 канала по 2 полосы (ФНЧ и ФВЧ), для двухполосок. Естественно нужно 4 усилителя. Или эти 2 распилить.
Я бы не советовал Вам ковыряется в мониторах. Идеальную АЧХ не получить даже с помощью ADAU.

[vovan230863]

добрый день форумчане.прошу помощи у специалистов.вопрос по усю клон нкор лайт.не смог найти данные по входу в усилитель.какой должен быть вольтаж.у моего источника 0.8 в.бп 48+-.юрий выслал картинку в которой надо подбирать номиналы сопротивлений.а какие нужно ставить?.может кто нить сможет рассчитать.по описанию на 4омную нагрузку усь должен выдать 400вт.выдает дай бог 50.если с математической точки зрения подбирать то номиналы надо увеличить в 8 раз.но навряд ли это правильно.это знаете как в s90.пищаль 16ом середина 8ом низ 4ом а сама ас меньше 4 ом.для меня это всегда казалось невозможным но оно так и есть.поэтому просьба к гуру по возможности помоч.я слабо верю что эта проблемма только у меня.заранее спасибо.

[vovan230863]

особенно порадовало что нумерация может не совпадать

[Justas*]

у моего источника 0.8 в.бп 48+-.юрий выслал картинку в которой надо подбирать номиналы сопротивлений.а какие нужно ставить?.может кто нить сможет рассчитать.по описанию на 4омную нагрузку усь должен выдать 400вт.выдает дай бог 50.если с математической точки зрения подбирать то номиналы надо увеличить в 8 раз.но навряд ли это правильно.

Конечно неправильно. Арифметика Вам в помощь.
50Вт, 4Ом, Uвых=14В
400Вт, 4Ом, Uвых=40В
Значит напряжение на входе усилителя, нужно увеличить в 40/14=2,85 раз.
От чего зависит Кус ОУ уже написано:
viewtopic.php?p=26346#p26346

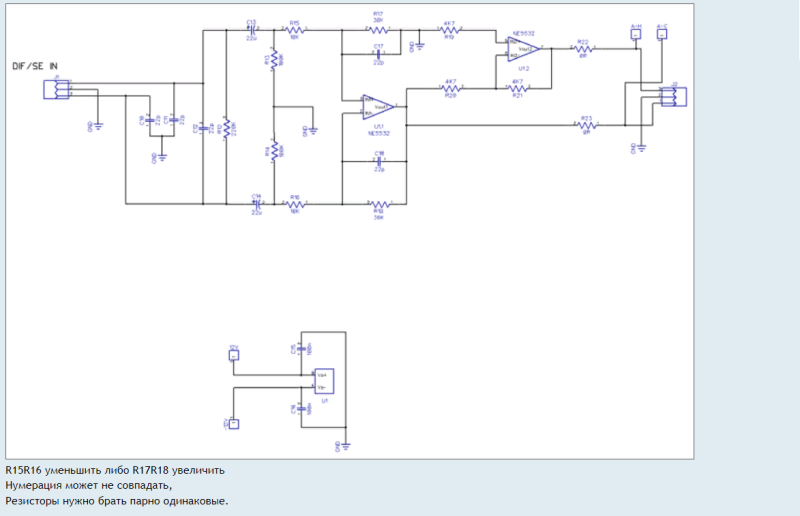

Или уменьшаете R15,R16 в 2,85 раза, или увеличиваете R17,R18 во столько же.
Есть одно но… При уменьшении R15,R16, уменьшается входное сопротивление и полоса снизу. Увеличивать R17,R18 выше 100 кОм не рекомендуется (во избежание наводок).
Так что ставьте R17,R18 по 91 кОм вместо 30 и не парьтесь.

особенно порадовало что нумерация может не совпадать

Проблема прозвонить?

это знаете как в s90.пищаль 16ом середина 8ом низ 4ом а сама ас меньше 4 ом.для меня это всегда казалось невозможным но оно так и есть

И что в этом невозможного? Импеданс АС может быть проблемой для какого ни будь ИТУН.
Для нормального усилителя с Rвых близким к нулю, это не имеет значения.
