Усилитель на модулях PTERO TAS5342

[Sous]

Пока однофазный, так как плата очень маленькая, да и мощность до 200Вт. Нужно попробовать как будет работать.

[Sous]

Del

[Sous]

Сначала думал сделать только блок питания, но потом все же заказал прототипы сразу с усилителем.
Через недельки три будет результат

[Sous]

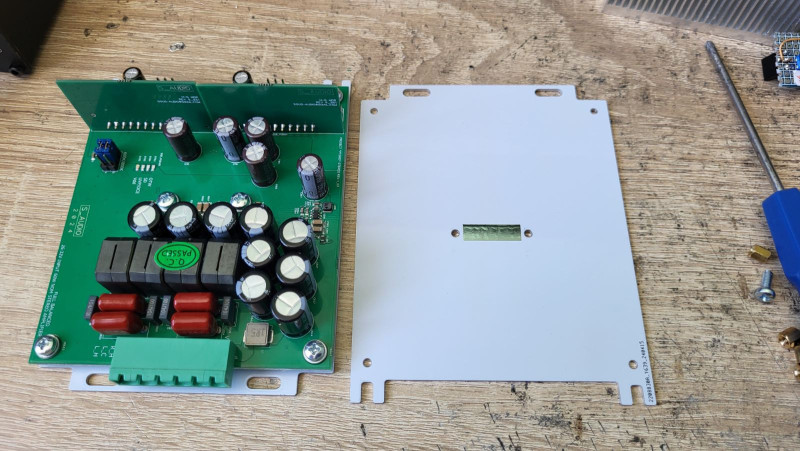

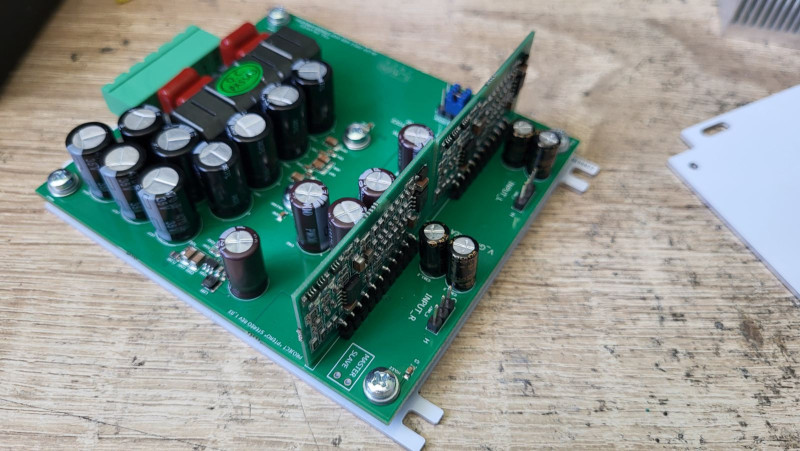

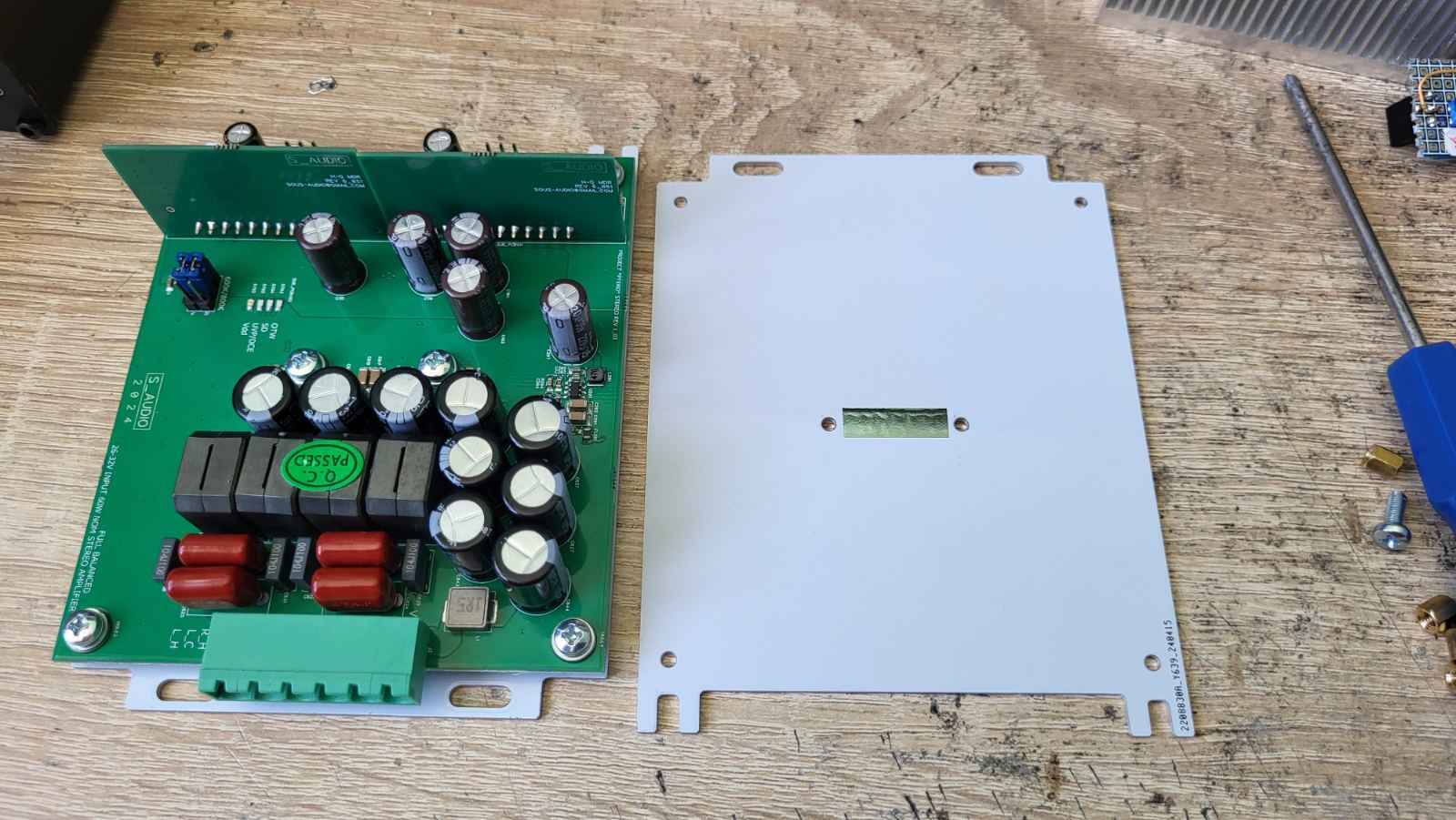

Тем временем приехали радиаторы для стерео плат:
пластина 1,6мм , но хватает. Чисто, аккуратно сделана.
Кому надо-обращайтесь.

[TarakanMKII]

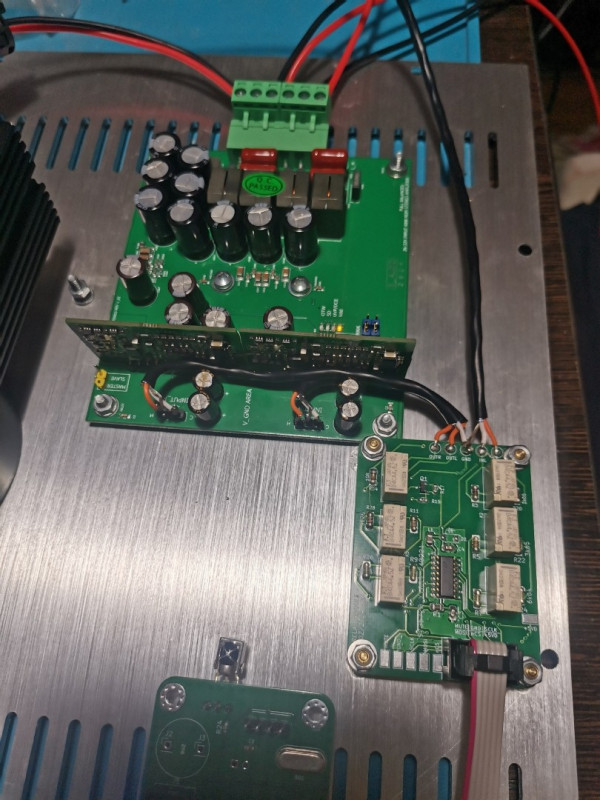

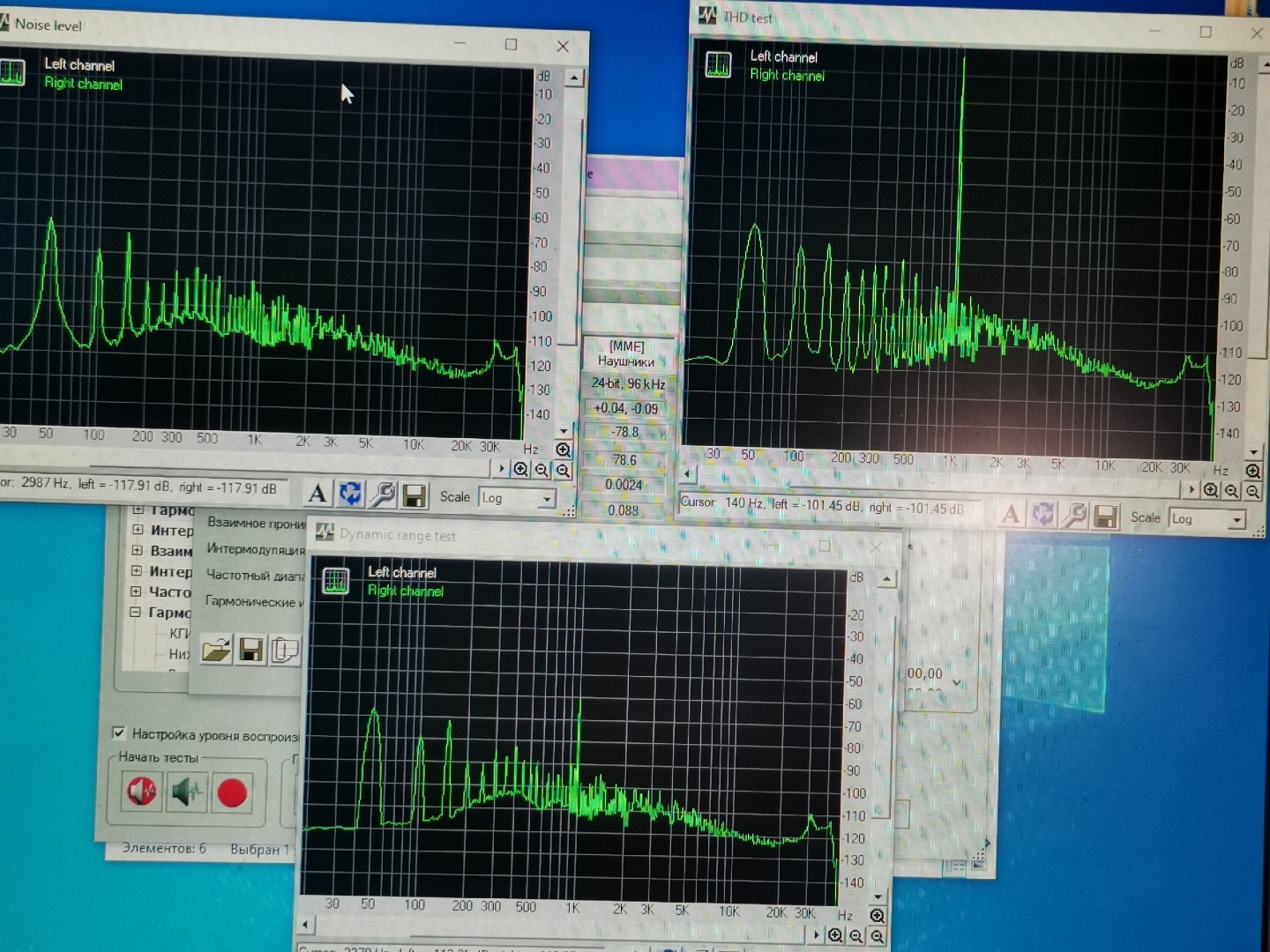

Здравствуйте! Подскажите пожалуйста в чем ошибка? Играть играет, но по замерам что-то не то получилось фон слышимый
Регулятор громкости Никитина.
Опыта сборки и понимания процессов нет от слова совсем, собирал по видео и т.д.

[Sous]

Фото, как будто из 2003 года. Нифига не видно.
Какой-то вывод по ним сделать проблематично. Нужно точную схему прдключения всего, тогда можно думать дальше

[TarakanMKII]

Прошу прощения, переделаю, покажу понятнее постараюсь

[Sous]

На вид у вас 50Гц наводка. Я бы поопробоовал заземлить через 20-30Ом входную землю платы регулятора на пластину основания, где прикручен БП

[Petr_VM]

Доброго дня!
Принимайте в клуб Ptero-водов)
Давно хотел скоротать вечерочки за паяльником и попробовать сделать что-то достойно звучащее своими руками.
Наткнулся на видео об этом усилителе Александра, почитал форум, поверил отзывам и решился.
Получилось собрать два очень компактных оконечных стерео усилителя для подключения акустики по bi-amping через ресивер Cambridge Audio Azur 551R, который я оцениваю как очень музыкальный аппарат.
В сборке не возникло проблем, всё сразу заработало так, как и должно.
Слушаю в большой комнате-студии, общей площадью около 45-ти метров + открытый коридор.
Впечатления от первого прослушивания положительное, но без wow-эффекта, по ощущениям и замерам ощутимая прибавка в басе.
Бас чёткий и в тоже время глубокий, хорошая атака в итоге очень приятный панч. С детализацией и нейтральностью тоже очень неплохо даже на низкой громкости.
Из минусов - много тише чем усилитель на борту ресивера, впрочем не критично, поскольку для привычной для меня громкости мощности хватает.

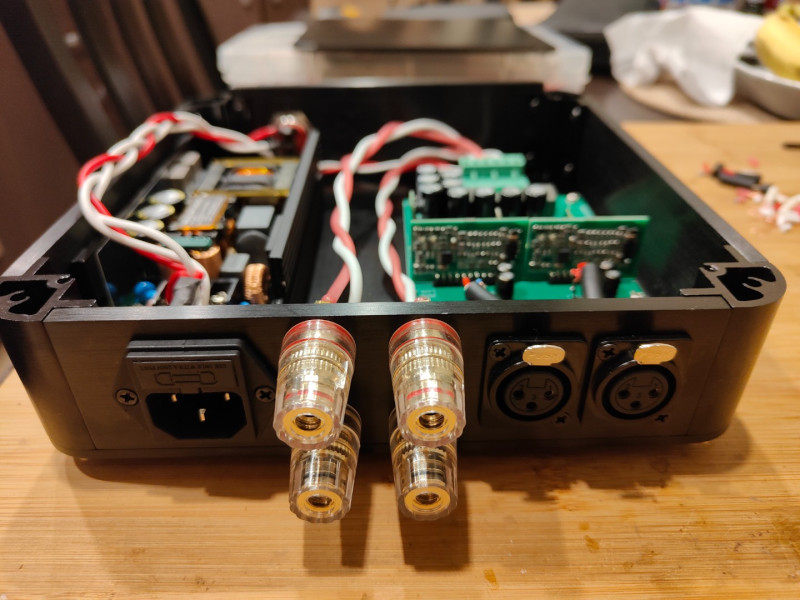

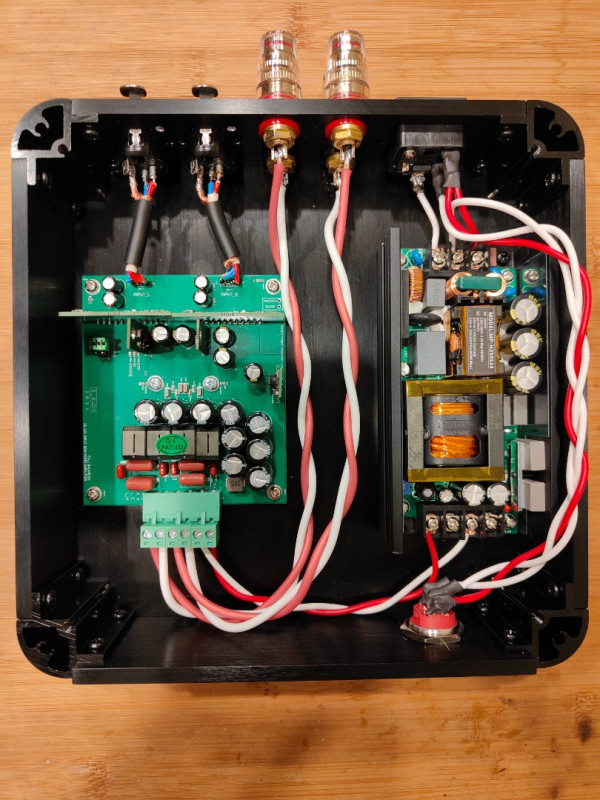

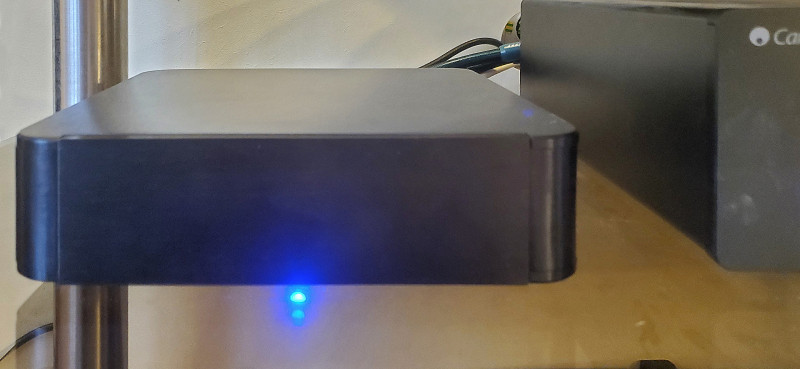

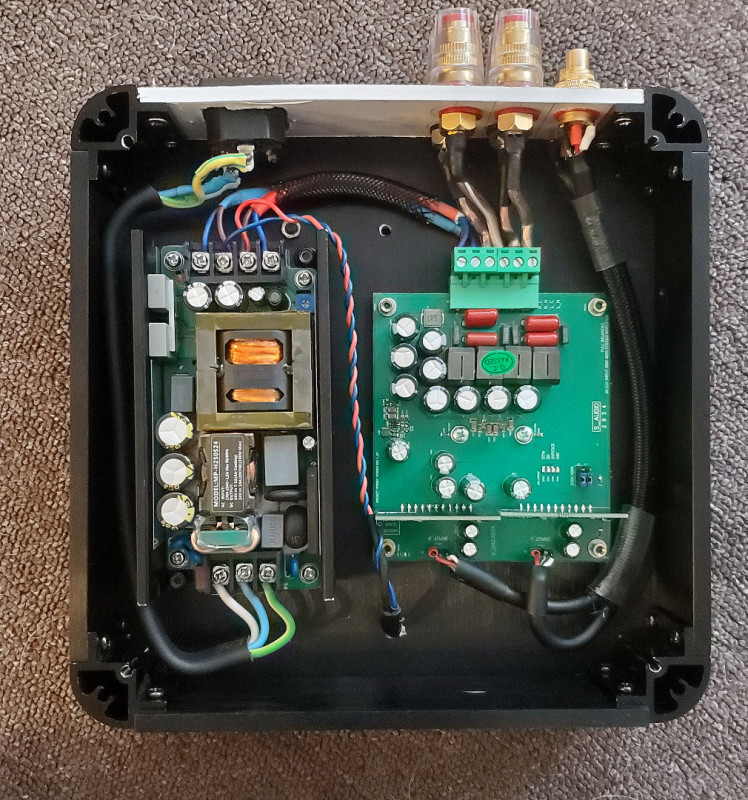

На фото не совсем законченый вариант оформления, задняя стенка в процессе.

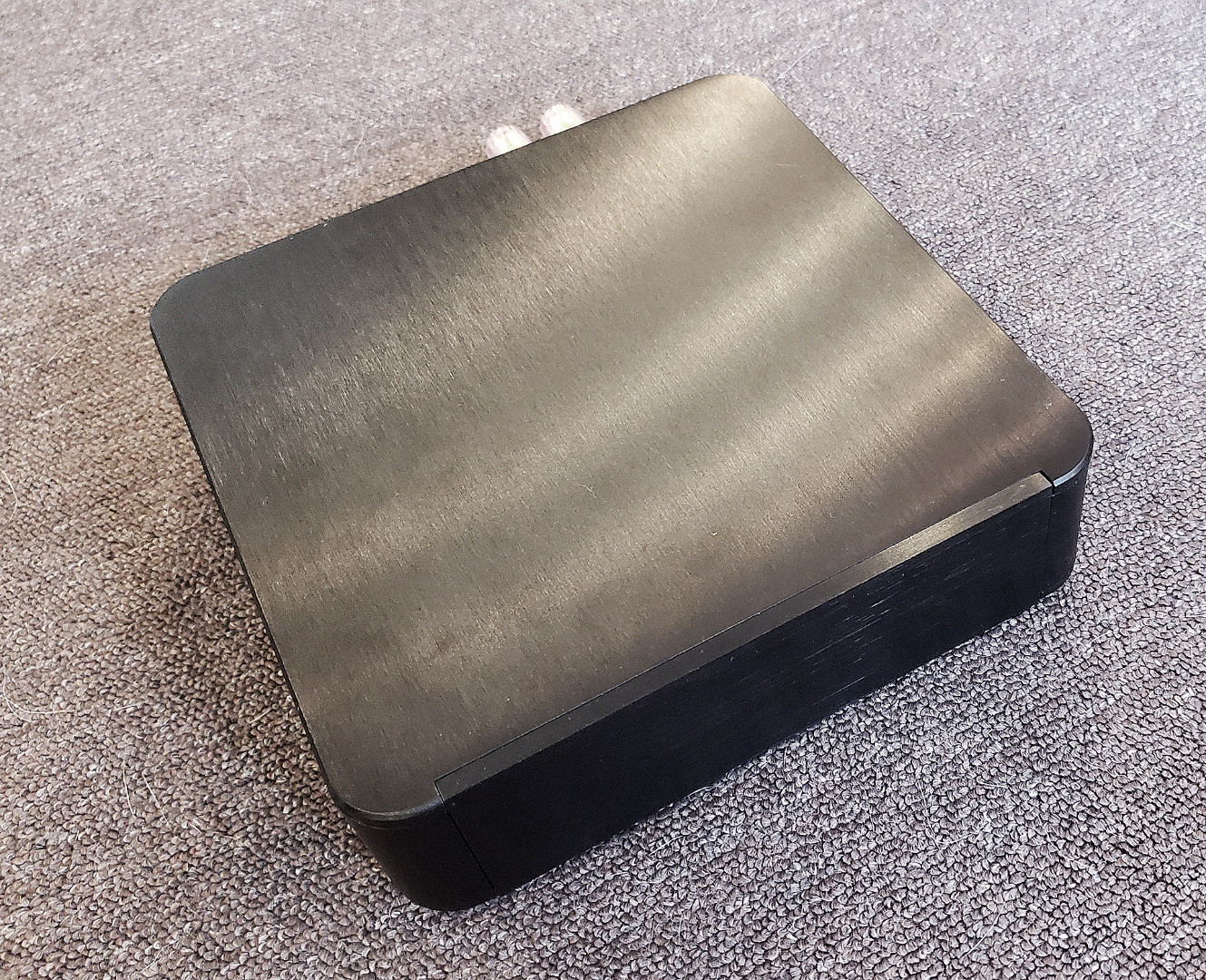

Корпус из 5 мм аллюминия, верхнюю крышку понимаю, что лучше насверлить отверстий, но так нехочется дырявить крышку...

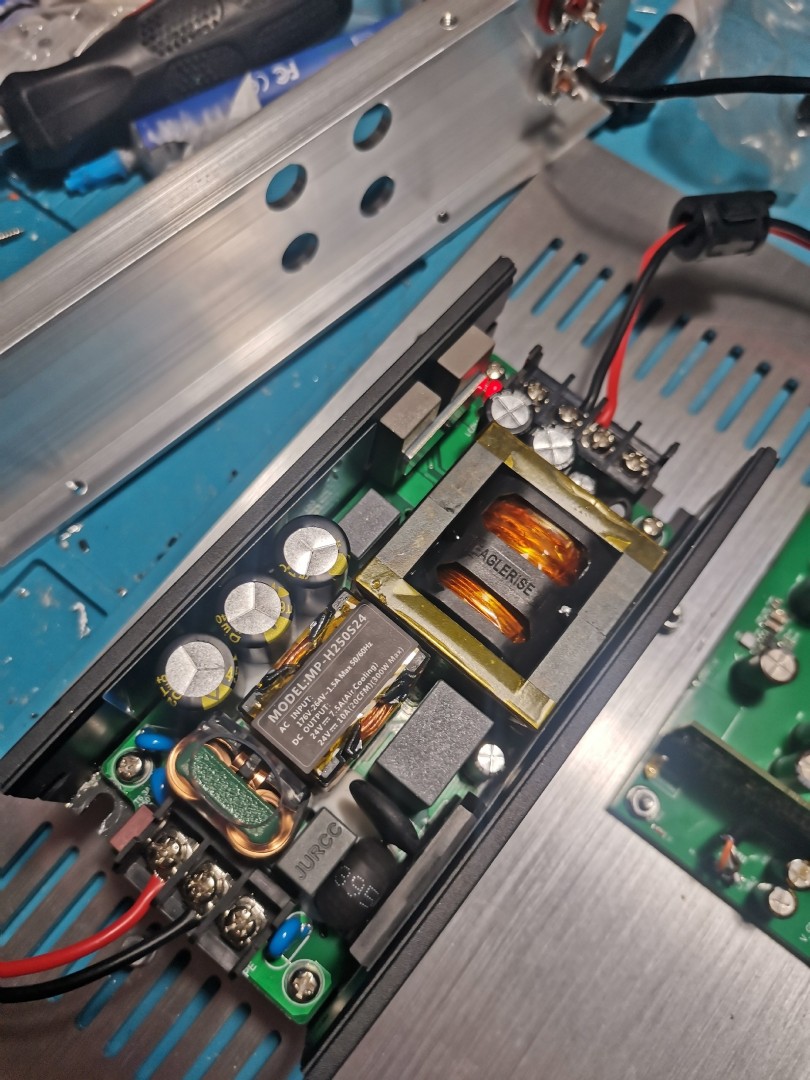

по ощущениям после пары часов прослушивания блок питания нагревается градусов на 40-50, но тут рад буду совету профессионалов.
Спасибо разработчику платы за простую, даже для такого чайника как я, схему подключения усилителя и этому чату за море полезной информации, которая сильно помогла в процессе сборки.
Всем нам мира и добра!

[SDX]

Модуль Ptero Power mono с питанием 12В.

Оч интересно Надеюсь блок питания может работать и при 15.5Вольт (а то я видел на электро-БМВ 15.2В на борту)


Я тут устанавливал ДСП и простой усилитель в машину жены и раздумывал зачем мне надо делать свой усилитель когда солидные усилители на 4 канала продаются - компактные, удобные, с гарантией, на практике звучат достаточно чисто и главное - по факту часто дешевле чем самому собирать.

Так вот есть пару фишек которых так просто не найти, и может не только мне они актуальны?

1. дистанционный Индикатор перегрузки усилителя? Когда в машине 3-канальные колонки + сабвуфер, все на разных по мощности усилителях - не так просто понять когда один из каналов перегружен, в смысле когда от усилителя просят больше напряжения чем возможно (rail voltage). Вроде есть простые схемы для этого, на промер https://www.diyaudio.com/community/thre ... it.342259/ или https://www.instructables.com/Clip-Indi ... power-amp/ . Так вот что нужно для счастья :

1. на плате усилителя контакты для простого подключения/пайки платы индикатора перегрузки
2. предоставить для покупки $$$ сами платы индикатора перегрузки?
3. В итоге идея в том чтобы подключить провод с светодиодом который можно поставить не только на корпус а вывести на 5 метров до панели приборов - такого прокола я не на одном усилителе не за какие деньги не видел

2. Ограничитель мощности / температуры? Я бы хотел возможность перемычками выставить напряжение питания под конкретное применение. Если у меня среднечастотнику не надо и вообще опасно 200 Ватт, то при возможности понизить напряжение внутри автомобильного усилителя появляется ряд преимуществ:

1. повышается энерго-эффективность - меньше бензина жрет усилитель
2. следовательно все меньше греется - меньше забот об охлаждении
3. индикатор перегрузки подстраивается ближе к пределу колонок а не усилителя - чтобы колонки не спалить
4. можно смело покупать 200 Ватт усилитель для пищалок

3. Балансные входы (XLR + RCA) - тут все просто - автомобильных усилителей с балансными входами не найти, потому хороший повод собрать на плате от Юрия.

4. Ну и перемычки для настраиваемого коэффициента усиления (gain настройка и так имеется на почти всех автомобильных усилителях - это всегда актуально).

[Sous]

Спасибо.
Сейчас жду прототип. Часть функций уже реализована.
Если проект окажется жизнеспособным- буду делать многоканальную версию, где уже будет возможность развернутся.

[vlad62]

Доброго дня!
Принимайте в клуб Ptero-водов)
Давно хотел скоротать вечерочки за паяльником и попробовать сделать что-то достойно звучащее своими руками.
Наткнулся на видео об этом усилителе Александра, почитал форум, поверил отзывам и решился.
Получилось собрать два очень компактных оконечных стерео усилителя для подключения акустики по bi-amping через ресивер Cambridge Audio Azur 551R, который я оцениваю как очень музыкальный аппарат.
В сборке не возникло проблем, всё сразу заработало так, как и должно.
Слушаю в большой комнате-студии, общей площадью около 45-ти метров + открытый коридор.
Впечатления от первого прослушивания положительное, но без wow-эффекта, по ощущениям и замерам ощутимая прибавка в басе.
Бас чёткий и в тоже время глубокий, хорошая атака в итоге очень приятный панч. С детализацией и нейтральностью тоже очень неплохо даже на низкой громкости.
Из минусов - много тише чем усилитель на борту ресивера, впрочем не критично, поскольку для привычной для меня громкости мощности хватает.
На фото не совсем законченый вариант оформления, задняя стенка в процессе.
Корпус из 5 мм аллюминия, верхнюю крышку понимаю, что лучше насверлить отверстий, но так нехочется дырявить крышку...
по ощущениям после пары часов прослушивания блок питания нагревается градусов на 40-50, но тут рад буду совету профессионалов.
Спасибо разработчику платы за простую, даже для такого чайника как я, схему подключения усилителя и этому чату за море полезной информации, которая сильно помогла в процессе сборки.
Всем нам мира и добра!20240621_123604.jpg20240621_123356.jpg20240621_123041.jpg

Добрый день, попробуй для начала закрепить заднюю крышку с разъемами через проставки, чтобы та циркулировал воздух, скорее всего этого будет достаточно

[Sous]

В целом, для этого блока норм температура 40. Греется в основном феррит трансформатора. Вполне норм ситуация, можно вполне использовать закрытый корпус

[jin2k]

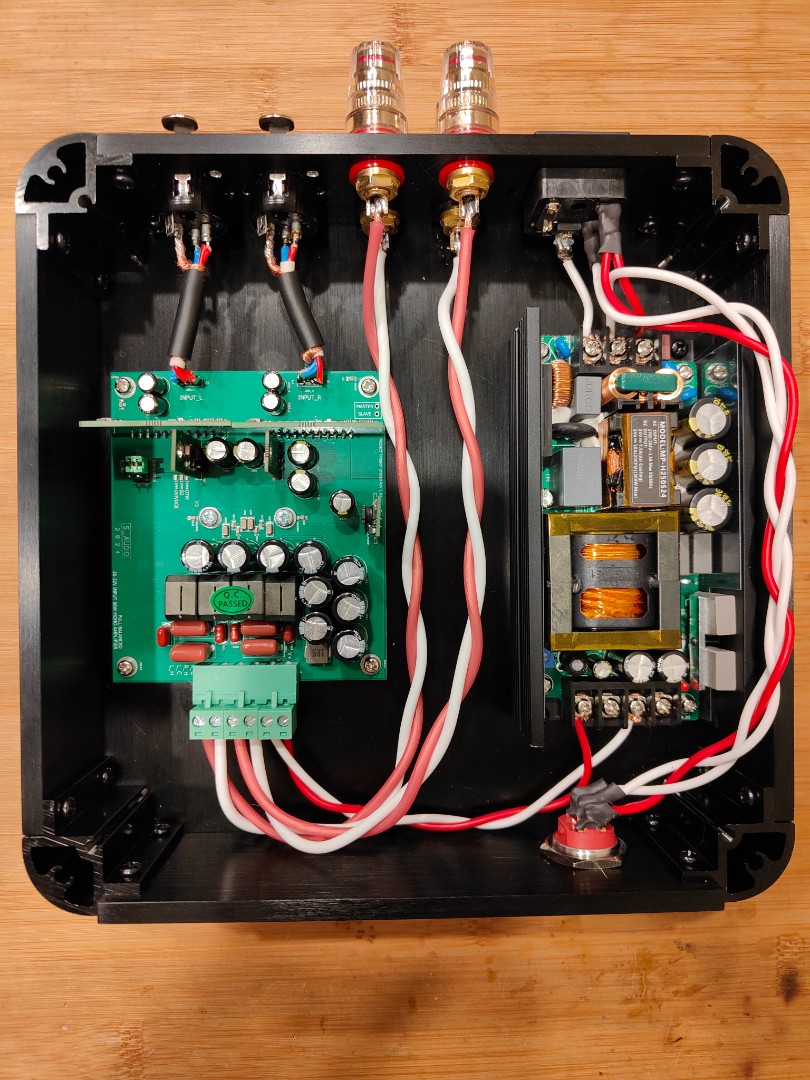

Уже месяц живу с новеньким Ptero, собрал по простому в виде оконечника. РГ не ЦАПе.
Работает у меня часов по 12 не выключаясь на домашней громкости. Вентиляцию в корпусе делать не стал, температура плат выше 50 не поднимается.
По звуку мне понравился больше чем Clone purifi 3 версии, играет помягче, пожирнее, помузыкальнее немного.

[jin2k]

Petr_VM
Думаю Вам имеет смысл развернуть плату усилителя и БП на 180 градусов. Короткая длина кабеля входного сигнала намного важнее длины выходного. Тем более если не ставите включатель на переднюю панель, то и длина провода 220 максимально короткая получится.
Хотя если наводок и нет, то и пофиг.
Разве что ублажить внутреннего перфекциониста

[Petr_VM]

Спасибо за совет! Наводки не замерял. На слух, в паузах в колонках полная тишина на любой громкости. )

[undrew]

Уже месяц живу с новеньким Ptero, собрал по простому в виде оконечника. РГ не ЦАПе.

Добрый день! Нет ли возможности прослушать звучание данного аппарата? Могу для сравнения привезти свой, если интересно...

С уважением, Андрей.

[jin2k]

Уже месяц живу с новеньким Ptero, собрал по простому в виде оконечника. РГ не ЦАПе.

Добрый день! Нет ли возможности прослушать звучание данного аппарата? Могу для сравнения привезти свой, если интересно...

С уважением, Андрей.

Добрый день! Возможность то есть, вот только время свободное только по будним вечерам. Пишите в личку.

[Sous]

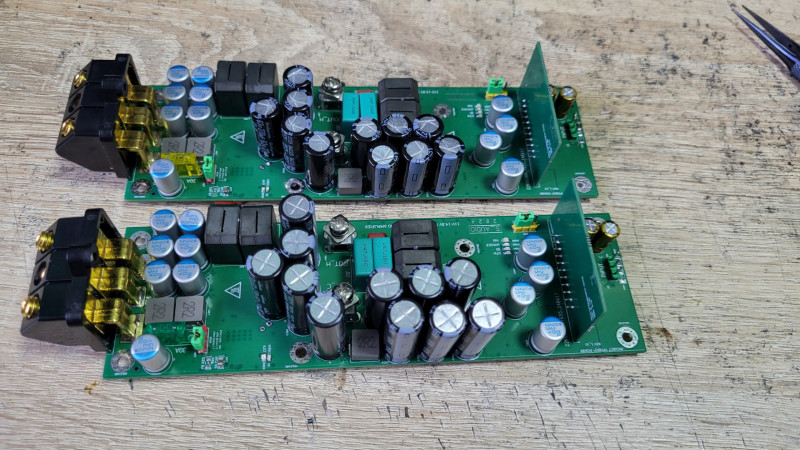

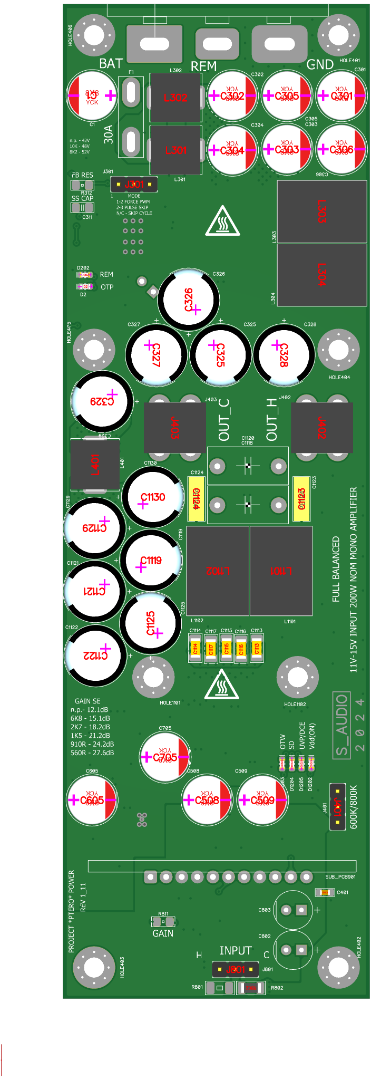

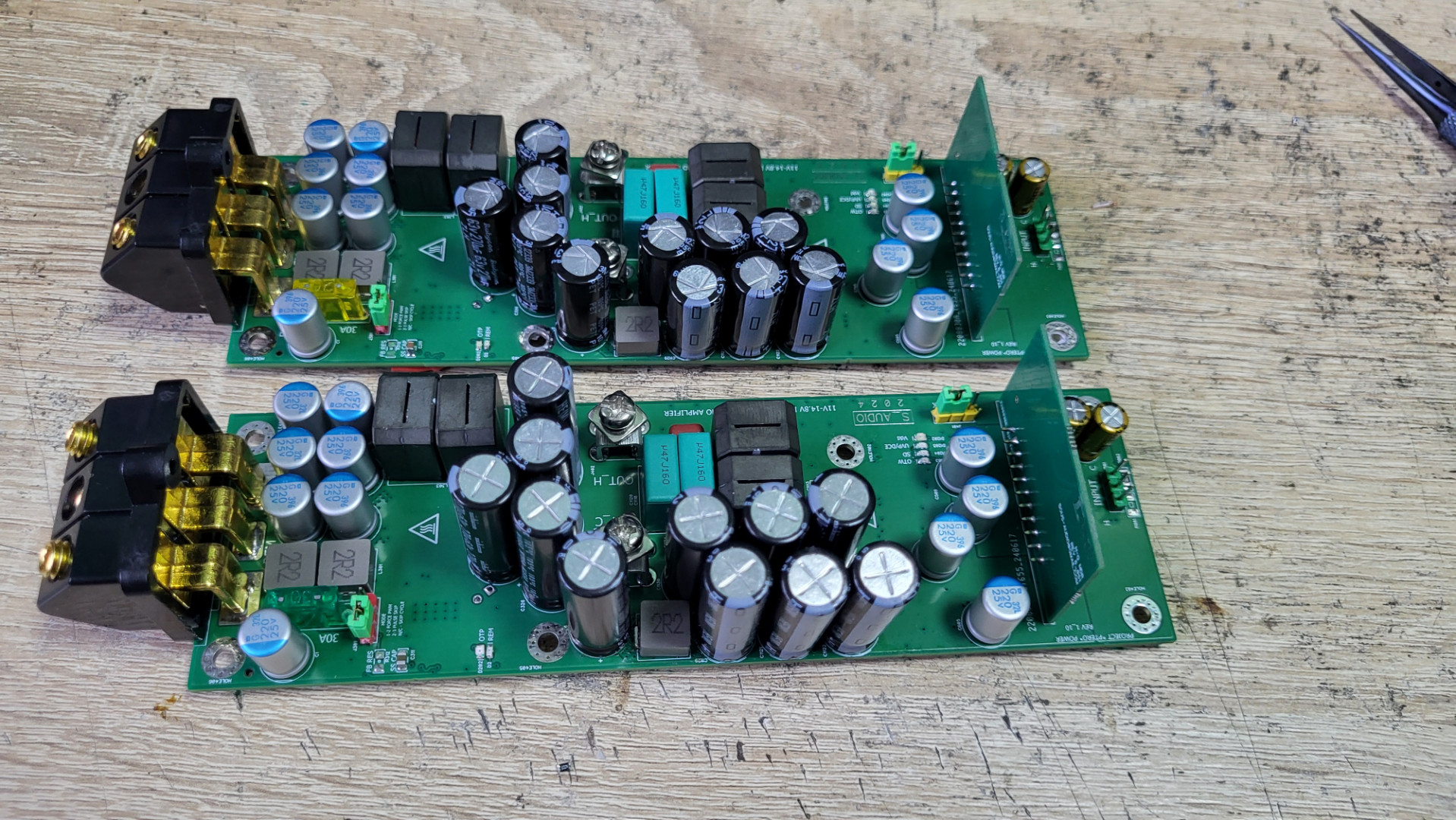

Ptero power mono в автомобильной версии.

[Sous]

Чистовая плата отправляется в производство

[druna23]

День добрый.
Хочу попробовать собрать что-то подобное на двух усилителях на отдельных платах,
а не но одной.
Где-то читал, что и разводку по питанию лучше делать через БП на каждый канал по отдельности!
Чтобы уменьшить проникновение канала в канал.
Также где-то встречал дискретные потенциометры, собранные на калиброванных резисторах для каждого канала!
Может попробовать в этом случае свой отдельный потенциометр на каждый канал?
А, регулировать уровень громкости в каналах по слуху!
Что скажете?

[Sous]

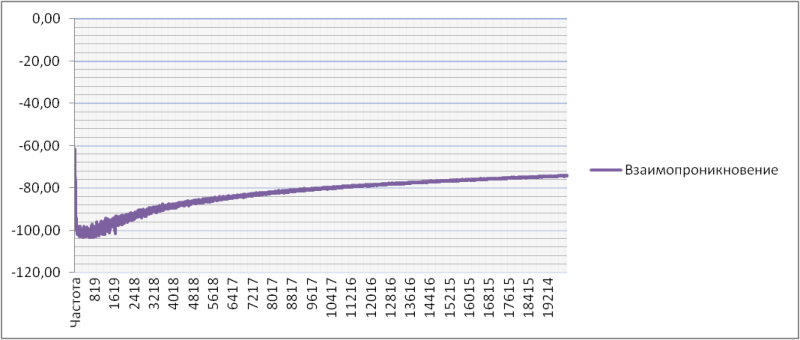

Вот разделение каналов при работе от одного блока питания и общей силовой части, т.е. когда два канала на одной плате, на одном чипе.
если просто взять две платы от одного блока - будет еще лучше. Потому очень сложно будет услышать какую-то разницу с двумя блоками.

[Sous]

по поводу регуляторов - много вариантов, нет смысла регулировать каждый канал отдельно, это неудобно и непонятно зачем вообще такое делать.

[m-shara]

Да и разделение каналов испортить надо очень постараться. Если уж очень хочется перфекционизма то да...

[vlad62]

Взять какой вам больше нравится вариант Никитского регулятора громкости, на реле, сразу с коммутацией

[Sous]

Документ на Ptero стерео. Измерения пока из моно платы. В реальности они такие и есть, но я пока новые картинки не сделал

Размер.pdf

(193.41 КБ) 141 скачивание

PTERO STEREO 1_XX .docx

(2.56 МБ) 223 скачивания

[Sous]

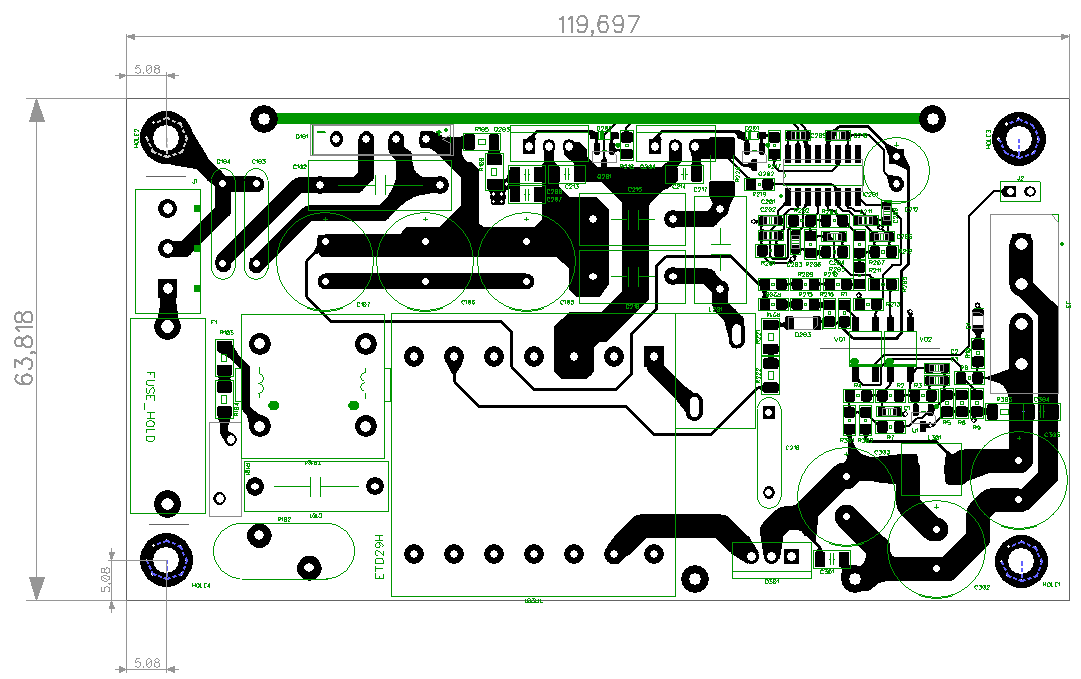

В качестве повышения образованности сделал блок на L6699. Поизучать мат часть. Однополярный.
вторым этапом наверно прикручу PFC

[uriy]

В качестве повышения образованности сделал блок на L6699.

Хорошая микруха, в ней есть всё что душе угодно.

вторым этапом наверно прикручу PFC

Головняк. Я отказался от ККМ по входу резонансника, не увидел я от него выигрыша кроме головной боли.
Если изначально резонансник рассчитан и собран верно, то он держит выходную напругу ровно так же, как и с наличием ККМ.

Я так смотрю по плате Вы решили контролировать ток нагрузки по вторичке?

[Sous]

Спасибо
Вторая оптопара для быстрого отключения блока внешним сигналом.

[uriy]

Самый большой головняк в резонанснике это его старт. Так как токовая защита стоит по первичке, то ёмкость во вторичке сильно мешает уверенно стартонуть БП, я подумал что вы решили перенести контроль тока на вторчику, что в сути не лишено рационального звена, это позволит набирать большую ёмкость по вторичке. С другой стороны большая ёмкость на вторчике для мостовых топологий усей не так важна, и я пошёл вторым путём т.е. уменьшил ёмкость на вторичке БП.

Кстати, у вас стоит внешний стабилитрон по питанию микросхемы 12В от доп обмотки?
