Клон nСore от Юрия Игнатьева 400 Вт (2_051_LITE)

[salwater]

С моими знаниями, покупка конвертора степ-даун наиболее оптимальна) Без понимания, я вряд ли что-то верное накручу в блоке питания
Ну или либо да.. Покупка отдельного блока питания.

[rodaf]

Юрий, три письма на почту отправил, что-то ответа нет... просто скажите, хватит на меня плат Lite-версии, чтобы я мог спокойно заказывать БП на Али и терпеливо ждать от Вас реквизитов для перевода денег. Просто да или нет?

[Sous]

Плат не всех хватит. Сейчас много работы, не успеваю всем отвечать, еще и некоторые письма летят в спам
Даже если платы закончатся, я все время дозаказываю новые.

На работе аврал. Прибытие кучи нового оборудования, которому нужно сделать пуск и сопровождение. Времени реально нет

[sdiv]

Для пары Hypex NC400 идёт БП на 1200W, если не ошибаюсь. А здесь достаточно 500 W. Не то чтобы я не доверяю Юрию, просто интересно почему такая разница?

[Zed]

Для пары Hypex NC400 идёт БП на 1200W, если не ошибаюсь. А здесь достаточно 500 W. Не то чтобы я не доверяю Юрию, просто интересно почему такая разница?

Каждому свое...
БП Hypex SMPS1200A400 стоит 180€ без НДС... дороже, чем здесь 2 топовые платы усилителей и китайский БП на 500W...
Естественно, БП 500W не достаточно, чтобы раскачать 2 модуля до максимальных 400W... Но, чтобы дома слушать 2х100W вполне достаточно. Если нужно больше, то лучше брать 2 БП и делать двойное моно... Но если вы захотите поставить 1500W тоже хуже не будет, 500W предлагается просто как самый бюджетный вариант.

[Lektor]

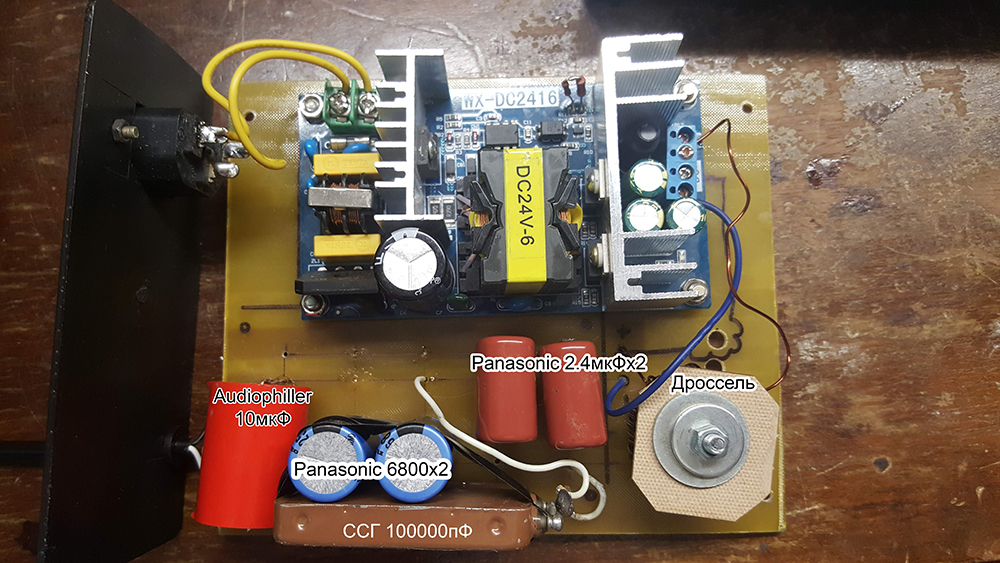

Для хорошего домашнего звука наверно лучше обратить внимание на качество самого блока питания. Я думаю китайские импульсники на выходе имеют высокий уровень пульсаций, что определяется ушами как шум или грязь в звуке. Я добавлял дроссель и емкости. В итоге получилась вот такая конструкция. Конденсаторы на выходе ИБП очень влияют на звук, не меньше, чем по входу усилителя. По сути я их подбирал как приправы для шашлыка. Это блок питания для TPA3250.


[Zed]

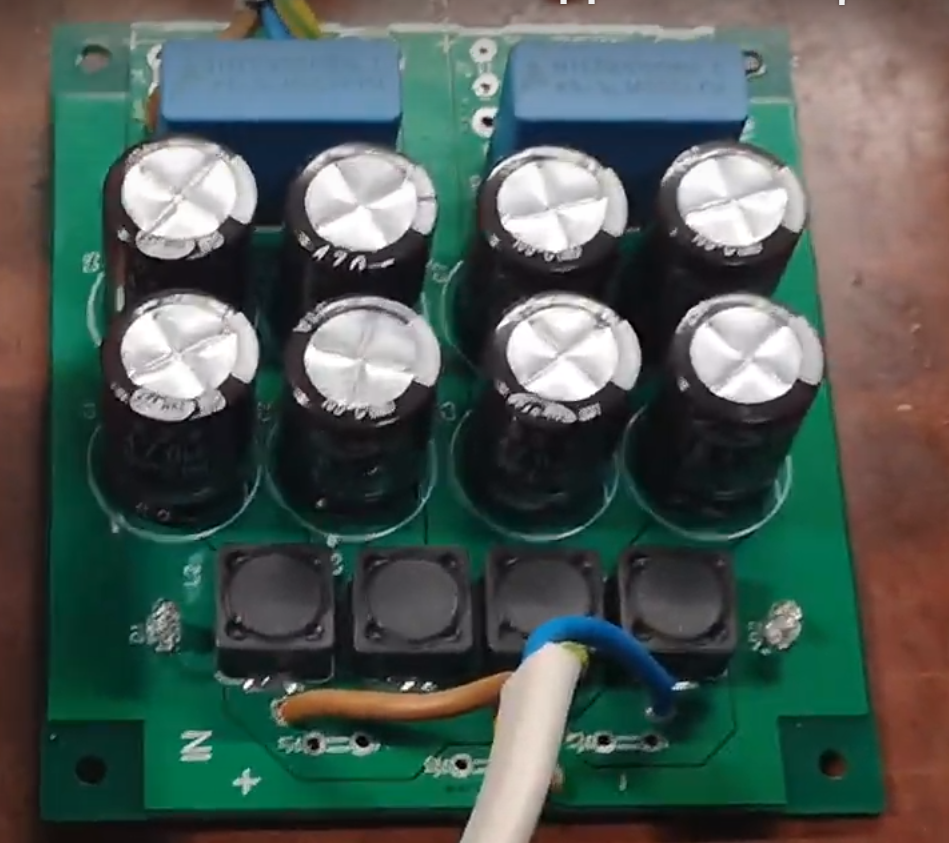

Юрий, насколько я понимаю, может комплектовать еще и сплиттером питания. Там тоже дополнительная фильтрация присутствует (кстати, почем такое удовольствие?), для больших корпусов, ИМХО, a must buy!


Этот китаец действительно шумит, даже больше по сравнению с простым ШИМ импульсником с Али, судя по тестам сталкера, но весь основной шум и искажения на 20+кГц. И хотя кто-то может сказать, ну типа мы не летучие мыши, все-равно не слышим, на самом деле хорошие твиттеры играют до 40-50кГц, а так как воспроизводят они весь спектр звуков одновременно одним излучателем, весь этот шум 20-50кГц влияет на весь звук.

[Alex]

Я кстати заказал еще этот блок(600W58V). Посмотрю как он работает. Но что-то очень долго едет.

[Lektor]

Да, мой ИБП работает на 65кГц, но в совокупности со всеми моментами грязь слышно. Специально замыкал дроссель, появляется сухой бархат в звуке.

[IT-Prof]

а что показывают замеры пульсаций до и после?

[Zed]

а что показывают замеры пульсаций до и после?

Посмотри у сталкера разницу с дросселем и без
https://www.youtube.com/watch?v=m_3qMUjbg7A&t=735s

[Lektor]

Мне не интересно было мерять. Шум пропал и хорошо.
А вот попробуйте померять влияние конденсаторов после дросселя. Я думаю ничего не увидите. И что нужно увидеть что бы по графикам определить благозвучность?

[IT-Prof]

Посмотри у сталкера разницу с дросселем и без

Я знаю, интересно что у Lektor получилось, тоесть какую пульсацию слышно в звуке а какую уже нет. По сути это должен делать производитель, но экономят. И желательно на входе тоже иметь фильтр, что бы не фонило в сеть.

[IT-Prof]

И что нужно увидеть что бы по графикам определить благозвучность?

У каждого своя благозвучность, поэтому незнаю

[Alex]

Здесь мы залазим в психоакусатику Думаю у каждого свои критерии благозвучвности. Точно помню, как в лет 15 у меня это было так : высокие и басы на максимум

[Lektor]

Я знаю, интересно что у Lektor получилось, тоесть какую пульсацию слышно в звуке а какую уже нет.

Может как-то померяю. Это по сути не сложно и есть чем. Как минимум по осциллографу глянуть. Но я тогда так затрахался приводя усилитель в чувство. На радостях что он все таки задышал жизнью я закрыл крышку, запечатал и пока не трогаю. Но самому интересно что и как.
На соседнем форуме задал вопрос как улучшить все это дело. Я по наитию все лепил. Надо мной посмеялись и на этом все)))

[molodec100]

Написал письмо разработчику о заказе полной версии. На всякий случай дублирую тут.

По поводу источника питания: есть у меня усилитель Одисей 010 начала девяностых. Там двуполярный источник питания. Напряжение регулируется вольт до 40, мощность ватт 150. Для nCore нашего что будет предпочтительнее? Трансформаторный советский или новый импульсный с установкой фильтра ВЧ помех на выходе?

[Lektor]

Повангую
Мнения разделятся 50/50

[Alex]

molodec100 Поменяйте в нем электролиты и будет вам нормальный блок, а если не будет хватать или не понравится, то купить можно всегда

[AfeetBdse]

Будет ли работать на 3.2 ома ?

[Alex]

Будет. И на 2 Ома тоже будет.

[Lektor]

3,2 Ома - это буржуйский четырехомный динамик. На него же не постоянка будет идти.

[Sous]

в качестве оффтопика:
телефон человека, который продает оконечный стерео усилитель на прошлой версии плат (2_043). В корпусе, с 500Вт блоком питания и сплиттером
096 720 97 30
Сергей

[salwater]

Сегодня получил Sure Wondom PGA2311

Измерять нечем, осциллографа нет, только на слух.
Регулятор не вносит изменений. При перещелкивании энкодером, в сигнал усилителя потрескивания или ещё чего не поступают. Сделал усилитель на максимум и имея в динамиках "встроенные" шумы усилителя, поигрался громкостью: ничего не меняется от 0 до 100% громкости. Т.е. плата не вносит вообще ничего и сама не шумит. Питал от самого обычного первого попавшегося блока на 12В 1А (плата работает в диапазоне 8-15в и кушает 0,5А).

На выносном энкодере стоят два зеленых светодиода, призванных мягко подсвечивать кольцо вокруг громкости. Когда нажимаешь на ось энкодера, то срабатывает MUTE и светодиоды подсветки гаснут (думаю позже переделать под переключение источников по кругу нажатием, mute никогда не пользуюсь).
Вопреки сообщениям о защите от детей и если повернуть ручку резко, то громкость не повысится до того же уровня, как повернуть на тот же угол медленно - я данного не обнаружил. На сколько повернул, на столько и увеличилась громкость, вне зависимости от скорости поворота. Весь диапазон регулировки влезает в 3 полных оборота энкодера. Причем, то ли психоакустика и нелинейность чувствительности ухом, то ли реально так запрограммировано: первый полный оборот изменяет громкость от 0% до 20%, второй оборот, от 20% до 50% и третий от от 50% до 100%. Другими словами, есть логарифмическая зависимость и она очень кстати. Когда слушаешь не громко, всегда есть возможность чуть-чуть сделать погромче или потише. Повторюсь, возможно это лишь мои субъективные впечатления от уровня громкости.

На плате, кроме RCA и Jack 3.5 распаяны две колодки под вход и выход (распиновку еще предстоит узнать у продавца).
Приятно, что кроме DC разъема на плате есть и колодка под винтовой зажим.

Теперь можно плату закрепить в одном месте и хоть фольгой обмотай от шума)), а сам регулятор установить хоть на трансформаторе - от него идет лишь управляющий ШИМ на плату и звук защищён от помех.

Брал тут https://aliexpress.ru/item/32988372762.html
Но, элементы на плате несколько отличаются от тех, что на картинке в магазине Али.

[AfeetBdse]

Такой регулятор громкости подойдет для балансного входа ? https://aliexpress.ru/item/32828698985. ... 1599912396

[Sous]

Такой регулятор громкости подойдет для балансного входа ? https://aliexpress.ru/item/32828698985. ... 1599912396

На вид применяется счетверенный переменный резистор, потому для симметричного сигнала скорее всего подойдет

[serjant20062]

доброе как купить такой ?

[serjant20062]

Приветствую!
Я, собственно, автор САБЖА. По возможности отвечу на вопросы.

Доброе !!! как купить ?

[rodaf]

да тут многих этот вопрос интересует, так что запасайтесь терпением

[Sous]

Пока сборочные возможности ограничены. Неделя будет в разъездах, с 19 отпуск. Так что - что смогу, соберу, дальше с 1 октября.
К этому времени приедет оборудование для дополнительнго рабочего места и вопрос с наличием плат стабилизируется.
