Усилитель JLH 1969

[Валерий]

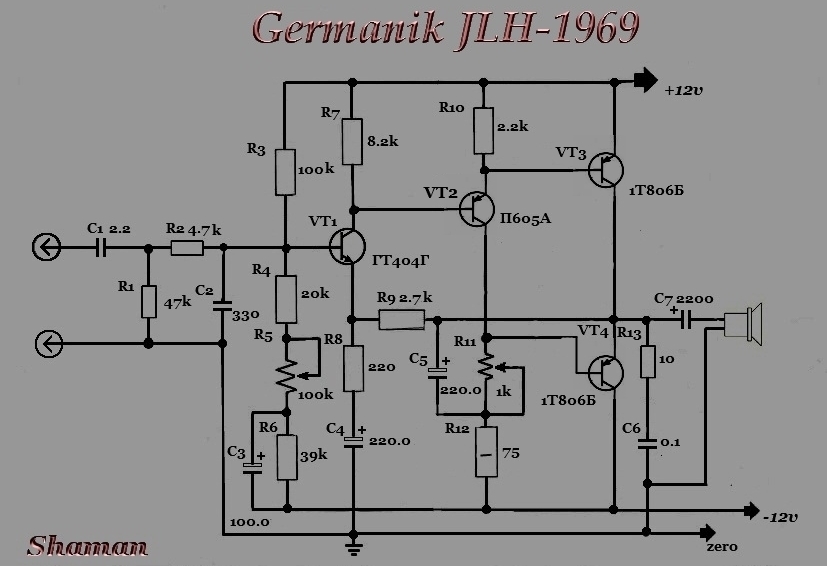

Нашел в инете вот такой вариант на германии. Тот кто выложил пишет что по звуку переигрывает кремний..

[Lektor]

Нашел в инете вот такой вариант на германии. Тот кто выложил пишет что по звуку переигрывает кремний..

А я вот креветки и устрицы не люблю. Мои девки по ним с ума сходят. Мне лучше сало, ошеек, балычок!!!
По правде говоря забыл как звучит германий, да и не было тогда качественного музыкального материала.
Повторюсь, даже из коробки китайский КИТ звучит здорово! Я поигрался немного и проект закрыл, иначе конца и края не будет.

[Alex]

Нашел в инете вот такой вариант на германии. Тот кто выложил пишет что по звуку переигрывает кремний..

Трудно сказать, когда нет замеров. На вкус и цвет, как говорят...

[IT-Prof]

Тоже слышал, что германий лучше звучит, но тестов JLH не видел. Все может быть. Вот можно почитать здесь

[Валерий]

После сборки кремниевого соберу на германии ..благо всё есть.

[IT-Prof]

Было бы очень интересно сравнить

[Lektor]

..благо всё есть.

Тогда конечно надо пробовать, а то сна спокойного не будет☺ . Любопытство будет поедать.

[Валерий]

Во-о-о-о-т.
Три коробки 1Т813 военной приемки совковых годов..ну какой тут сон? Но сначала кремний

[Voldemar]

Добрый вечер. С удовольствием прочитал всю ветку по усилителю, в итоге заказал кит на белых платах с Китая )). Думаю питать от ИБП. Возможно потом буду менять комплектные транзисторы 2N3055 на оригинальные MJ15003G или 2N3055G. Нашел на Космодроме 2N3055G по 120 грн., как думаете, есть вероятность что настоящие? http://www.kosmodrom.com.ua/el.php?name=2N3055G

[Alex]

Привет! На Космодроме обычно настоящие, я себе там тоже заказывал.

[Lektor]

заказал кит на белых платах с Китая )). Думаю питать от ИБП.

Поздравляю!!! Вам предстоит получить массу удовольствия. Платки шикарные. Работая с ними чувствуешь себя белым человеком.
Напомню, что ножки маленьких транзисторов нужно предварительно лудить. Они плохо паяются и лудятся. Я пользовался аспирином в качестве флюса для лужения. В плату впаивал уже с канифольным флюсом.
Я за ИБП двумя руками!!! Убивается сразу несколько зайцев.

[Voldemar]

Спасибо за советы! Пока платы в пути, подбираю радиаторы, смотрю на ОЛХ б/у от старой аппаратуры, такие, которые могут быть частью корпуса. Пока нашел 300х120х38, литые, наверное силумин.

[Voldemar]

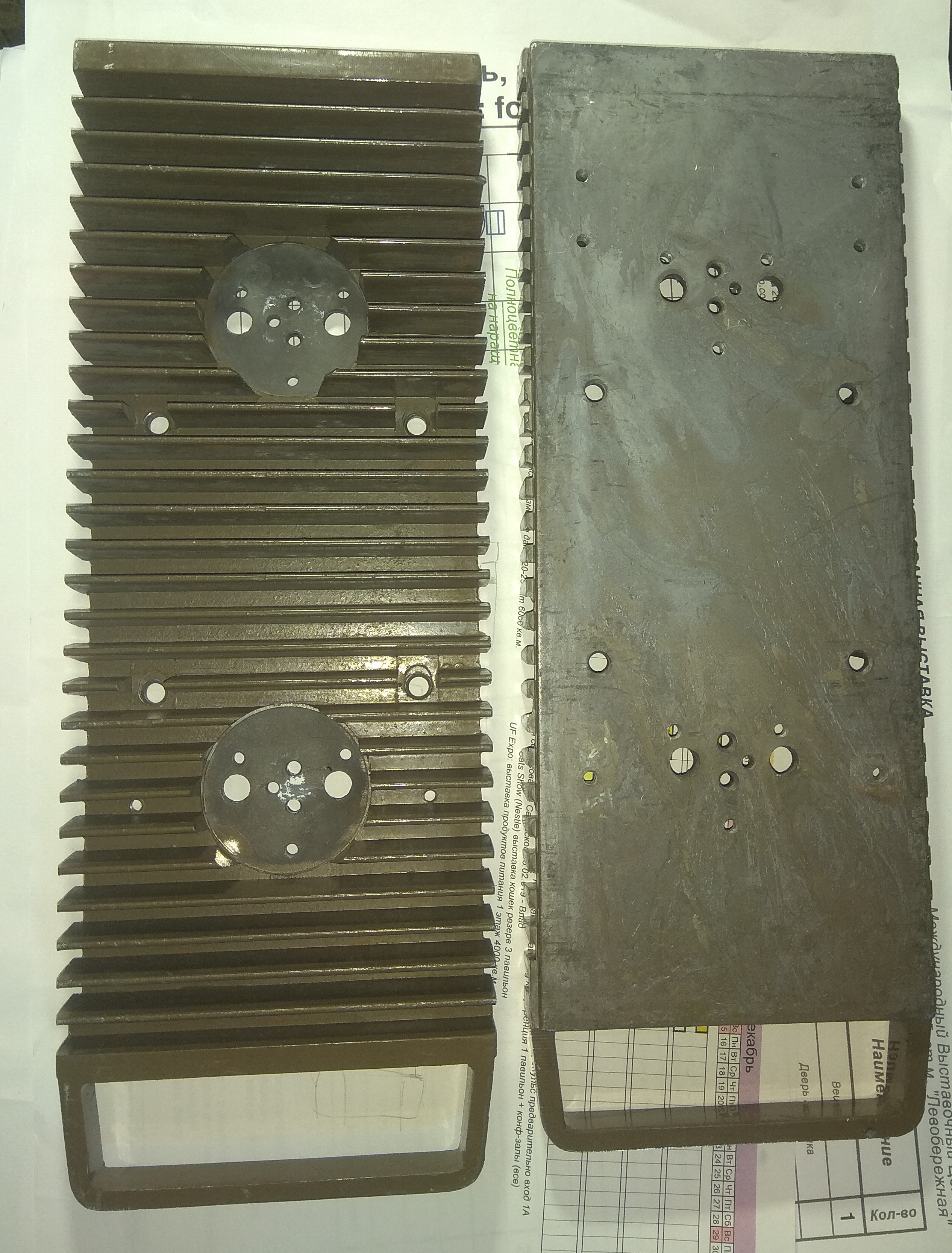

Купил такие радиаторы, 290×120×25, вес каждого 1,1кг. Литье. В торцах есть резьбовые отверстия для крепления задней и передней стенок. Видимо это был когда-то эстрадный усилитель. Транзисторы можно установить прямо на радиатор через термопрокладку. Пока комплектующие в дороге, есть время подумать над будущей конструкцией)

[Alex]

О! Нормал, главное изолировать хорошо.

[Alex8220]

Коллеги, требуется подсказка, так как особо не силен в электротехнике.
Получил транзисторы 2n3055, 5 штук тунгсрамов и 3 шт со слегка скругленным верхом и логотипом в виде буквы V в кружке (вроде тоже оригинал).
Замерил hfe, у тунгсрамов, соответственно: 26, 41, 52, 111, 179, у трех других 37, 41, 45.
Необходимо выбрать две пары на худ1969, какие ставить?

[Alex]

Там где коэффициент усиления больше те и ставьте

[Alex8220]

Хотя я мерил обычным китайским тестером для транзисторов и конденсаторов. Как я понимаю, для теста применение малых токов не подойдет?

[Alex]

Не, но примерно покажет, этого достаточно

[Elecctronic]

Очень подробно статья здесь
Очень подробно видео здесь

Спасибо,очень все подробно рассказано в статье.А скажите пожалуйста размеры примененных Вами радиаторов,и площадь.

[Alex]

длина 20 см
высота 12 см
ширина 4 см

Площадь примерно 2000

[Alex8220]

Думаю еще все же заказать платы JLH2003 с алиэкспресса.
Там у него питание указано +/-18В - это корректно? Или можно брать +/-24В ?

[Alex]

Покажите какой именно будете брать, ссылку

[Alex8220]

Вроде они там все одинаковы, только небольшая разница в стоимости.
Например, это:
https://ru.aliexpress.com/item/32817324 ... 2e0exQZKaX

[Alex]

Рекомендовано DC +/-18 V потому, что это оптимальное напряжение, если будет больше, не страшно, но будут сильнее нагреваться выходные транзисторы.

[Lektor]

Версия 2003 - это класс! У нас такую не собирали. Будет интересно услышать впечатления.
По напряжению я тоже склоняюсь к +/-18В. А там гляди вышлют +/-24)))) Надо написать продавцу.
Сразу нужно брать защиту для акустики, обязательно. Она стоит гривен 200 - это гораздо дешевле динамиков.

[Alex8220]

Вот тут можно попросить продавца сделать ИБП на +/-18:
https://ru.aliexpress.com/item/32948381 ... 2e0e2pigaR

А защиту на акустику обязательно ставить? Какие ест ьриски и чем они выше, например, чем на платах jlh1969 ?

[Alex]

В JLH2003 защиту обязательно, если сгорит выходной транзистор, то усилитель спалит вам акустику. В 1969 акустика подключается через конденсатор, поэтому защита не нужна.

[Alex8220]

Ясно. Смотрю на али защиту по типу такой:
https://ru.aliexpress.com/item/40001845 ... 2e0eCiPSuw
но у всех питание переменка, тогда как на ИБП, ссылку на который я давал чуть раньше, есть доп.питалово 15в но постоянка. Какую защиту тогда выбрать?

[Мишаня]

Замерил hfe, у тунгсрамов, соответственно: 26, 41, 52, 111, 179, у трех других 37, 41, 45.
Необходимо выбрать две пары на худ1969, какие ставить?

Добрый день всем!
По поводу подборов транзисторов по hfe - рекомендуется выбирать с примерно одинаковыми значениями.
Табличку с вариантами можно глянуть например здесь http://aovox.com/creativework/413
И еще точно где-то читал, что hfe для JLH лучше мерить на токе, близком к рабочему.

[Alex]

И еще точно где-то читал, что hfe для JLH лучше мерить на токе, близком к рабочему.

Желательно, если есть такая возможность, но я не заморачивался
