Усилитель класса D: FX-Audio - FX502S PRO

[Justas*]

Может кто - нибудь подскажет правильную распайку ОУ ОРА1656 SOP на DIP-8?

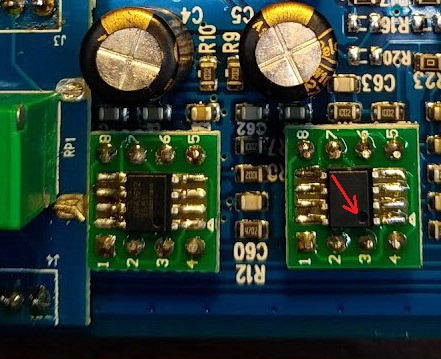

Кружок на ОУ ключ, обозначает 1-ю ножку. Проследите по дорожке, она должна идти от первой ножки ОУ, к первой ножке переходника


[Justas*]

(давайте, не будем затрагивать моменты теории.... которые, когда-то , лично, я, изучал... а Вы - судя по всему - нет...)

Кто то из неучей пытался Вас учить?

[Dysindich]

Нет, конечно... А даже, если и так, то - это, не повод застрелиться, для меня , по крайней мере

[Dysindich]

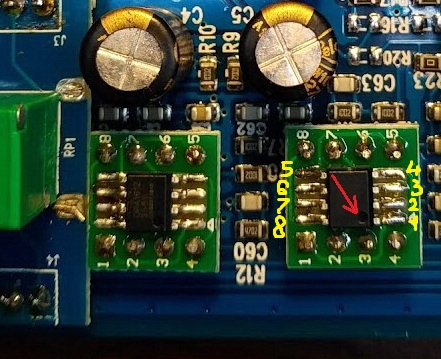

слегка дополню Вашу фото
Поскольку, для начинающего, информация , типа "ключик в маркировке" - может - ни о чем не говорить.


[Carwizard]

кто как решил подключение БП к усилителю?

Пока сделал времянку для тюниговых работ:
Сам Б/П пока от 20А лабораторника, что тут же рядом. Взял от чего-то подходящего парный толстый, но весьма мягкий кабель весьма приличного сечения, длинну ограничил в 50см, пока с запасом. На кабель намотал 3 витка вокруг фирменного большого "бочонка", снятого с фирменного импульсного Б/П для серьёзной аппаратуры из иной тематики. Заказал голдовый разъёмчик из самых приличных, его и подпаял на кабель. Пока втыкаю в штатное гнездо усилка. Но по окончанию работ, когда такие приедет долгожданный корпус с индикаторами, я вобщу удалю все штатные разъёмы с платы, так как платка усилка у меня переедет в новый корпус, где будет место и сетевому фильтру, и приличному Б/П 32V 9А, и ЦАпу со своим питанием. Такой портативный аудио-комбайнчик будет, для вспомогательного компа домашней мастерской. Внутри всё распаяю напрямки без разъёмов.

[PJK]

Может кто - нибудь подскажет правильную распайку ОУ ОРА1656 SOP на DIP-8?

Кружок на ОУ ключ, обозначает 1-ю ножку. Проследите по дорожке, она должна идти от первой ножки ОУ, к первой ножке переходника

Предлагаю такие вопросы и ответы на них вынести в отдельную ветку, типа "песочница".

[PJK]

Можно дибильный вопрос? Как померять усилитель чтобы вход звуковой карты не спалить? через сопротивление? какое?

Через делитель.

[Justas*]

Если на звуковой карте нет дифференциального (балансного) входа, с измерениями этого усилителя может возникнуть проблема.
Придётся изготовить измерительный дифференциальный усилитель, чтобы преобразовать парафазный выходной сигнал УМ в обычный. Можно рассчитать его параметры так, чтобы он нормировал выходной сигнал УМ до значений, приемлимых на входе звуковой карты.

[PJK]

Если на звуковой карте нет дифференциального (балансного) входа, с измерениями этого усилителя может возникнуть проблема.
Придётся изготовить измерительный дифференциальный усилитель, чтобы преобразовать парафазный выходной сигнал УМ в обычный. Можно рассчитать его параметры так, чтобы он нормировал выходной сигнал УМ до значений, приемлимых на входе звуковой карты.

Ели нет диф. входа на карте, то подключить нагрузку на два канала.
Измерения производить Одного канала, Двух одновременно никак нельзя.
Естественно снимать сигнал через делитель, достаточно 1:10

[PJK]

Если на звуковой карте нет дифференциального (балансного) входа, с измерениями этого усилителя может возникнуть проблема.
Придётся изготовить измерительный дифференциальный усилитель, чтобы преобразовать парафазный выходной сигнал УМ в обычный. Можно рассчитать его параметры так, чтобы он нормировал выходной сигнал УМ до значений, приемлимых на входе звуковой карты.

Ели нет диф. входа на карте, подключить нагрузку на два канала.
А измерения производить Одного канала, Двух одновременно никак нельзя (выход у сабжа дифференциальный).
Естественно снимать сигнал через делитель, достаточно 1:10.

[helg]

Ели нет диф. входа на карте.
подключить нагрузку на два канала.
Измерения производить Одного канала, Двух одновременно никак нельзя.
Естественно снимать сигнал через делитель, достаточно 1:10

Спасибо!
То есть замкнуть плюсы двух каналов и на вход делителя плюс
и так же замкнуть минусы каналов и на вход делителя минус

[PJK]

Ели нет диф. входа на карте.
подключить нагрузку на два канала.
Измерения производить Одного канала, Двух одновременно никак нельзя.
Естественно снимать сигнал через делитель, достаточно 1:10

Спасибо!
То есть замкнуть плюсы двух каналов и на вход делителя плюс
и так же замкнуть минусы каналов и на вход делителя минус

О боже мой.....

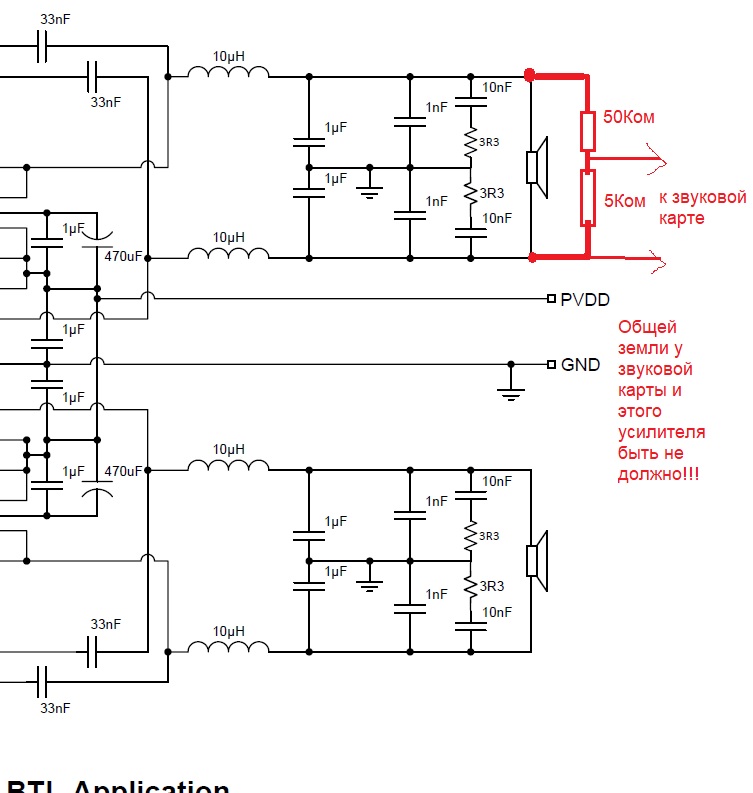

НЕТ! ничего замыкать не надо. Вместо динамика на схеме, поставьте резистор 4-8 Ом, мощностью 50 Ватт.
Ко второму каналу подцепите тоже нагрузку 4-8Ом, но к своей звуковой плате ни в коем случае со второго канала ничего не подключаете.
Измерения проводите как МОНО.

[Justas*]

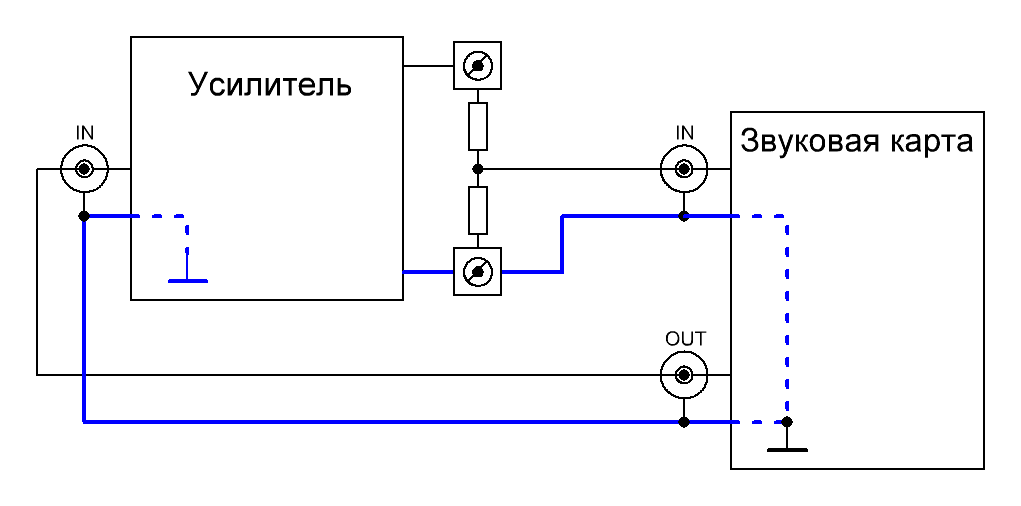

Этот способ годится если пользоваться внешним генератором, или если у звуковухи гальванически развязаны вход и выход.
При использовании стандартного софта (со своим генератором) Arta, Spectralab, RMMA и др., и обычной ЗК, "земля" входа усилителя замыкается с его выходом через ЗК.

ЗК и усилитель.GIF (9 КБ) 2959 просмотров

[PJK]

Этот способ годится если пользоваться внешним генератором, или если у звуковухи гальванически развязаны вход и выход.
При использовании стандартного софта (со своим генератором) Arta, Spectralab, RMMA и др., и обычной ЗК, "земля" входа усилителя замыкается с его выходом через ЗК.
ЗК и усилитель.GIF

Конечно, я же написал, не должно быть общей земли. Развязка элементарная, через оптику.
Кто занимается измерениями, тот всё это понимает как 2х2... А кто понятия не имеет и зачем-то это хочет делать, всё равно накосячит или ещё хуже спалит.... Наверное мода пошла такая, измерять всем кому не лень

[Justas*]

Развязка элементарная, через оптику.

Аналоговый сигнал ?

[PJK]

Развязка элементарная, через оптику.

Аналоговый сигнал ?

Расскажу как у меня..
В компе есть по оптике цифра. Этот выход заводим на внешний ЦАП. С цапа , с линейного аналогового выхода заводим сигнал на вход усилителя. С выхода усилителя заводим сигнал на вход АЦП звуковой карты в компе.

[Lektor]

А кто понятия не имеет и зачем-то это хочет делать, всё равно накосячит или ещё хуже спалит.... Наверное мода пошла такая, измерять всем кому не лень

Вас просто не задалбывали адепты Сталкера)))
У них, правда, есть ещё один козырь - слепое прослушивание!!!

[Justas*]

Тоже вариант. Правда добавятся искажения Кг и АЧХ самого ЦАПа. Но зато отсутствует неизбежная в случае прямого подключения земляная петля, которая даёт пик на 50 Гц

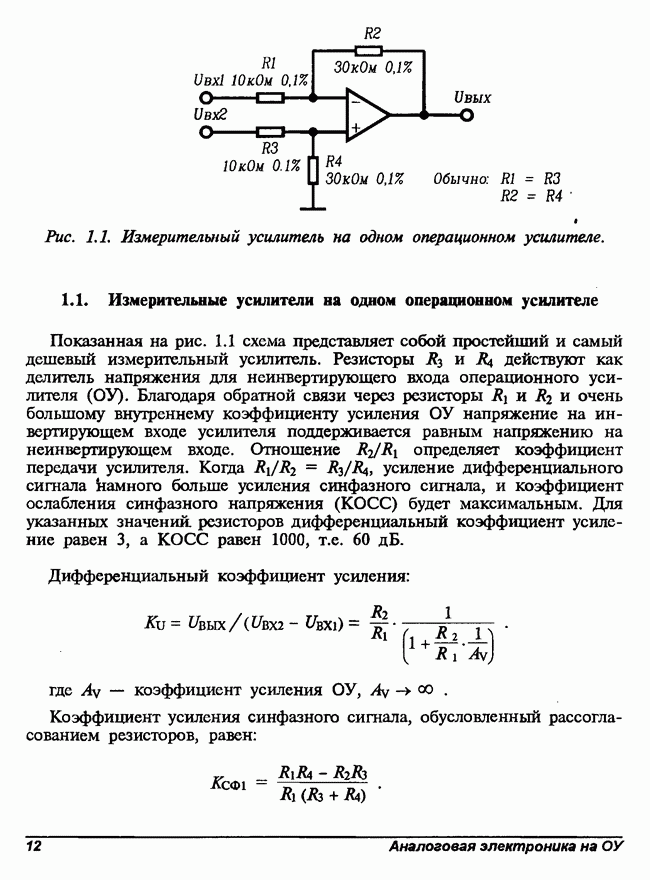

Попробую вот это. Но с Кус -10

Инструментальный дифф. усилитель.gif (56.12 КБ) 2920 просмотров

[PJK]

А кто понятия не имеет и зачем-то это хочет делать, всё равно накосячит или ещё хуже спалит.... Наверное мода пошла такая, измерять всем кому не лень

Вас просто не задалбывали адепты Сталкера)))
У них, правда, есть ещё один козырь - слепое прослушивание!!!

Бог миловал )))

[PJK]

Тоже вариант. Правда добавятся искажения Кг и АЧХ самого ЦАПа.

Да, чем выше параметры ЦАПа и АЦП, тем точнее измерения.

[Starky]

Вас просто не задалбывали адепты Сталкера)))

Сталкер своеобразен... он скорей популяризатор

[lgedmitry]

Вас просто не задалбывали адепты Сталкера)))

Сталкер своеобразен... он скорей популяризатор

...бредовых идей, в которые навряд-ли сам верит

[lgedmitry]

Ели нет диф. входа на карте.
подключить нагрузку на два канала.
Измерения производить Одного канала, Двух одновременно никак нельзя.
Естественно снимать сигнал через делитель, достаточно 1:10

Спасибо!
То есть замкнуть плюсы двух каналов и на вход делителя плюс
и так же замкнуть минусы каналов и на вход делителя минус

О боже мой.....
НЕТ! ничего замыкать не надо. Вместо динамика на схеме, поставьте резистор 4-8 Ом, мощностью 50 Ватт.
Ко второму каналу подцепите тоже нагрузку 4-8Ом, но к своей звуковой плате ни в коем случае со второго канала ничего не подключаете.
Измерения проводите как МОНО.

Имхо в такой схеме емкостная связь между корпусом звуковой карты и планетой Земля будет плохую службу служить. Лучше б этот корпус относительно выходов отбалансировать как-то

[Starky]

Сталкер своеобразен... он скорей популяризатор

...бредовых идей, в которые навряд-ли сам верит
[/quote]
это уже вопрос религии

[Olmit]

Может кто - нибудь подскажет правильную распайку ОУ ОРА1656 SOP на DIP-8?

Кружок на ОУ ключ, обозначает 1-ю ножку. Проследите по дорожке, она должна идти от первой ножки ОУ, к первой ножке переходника

Спасибо за помощь! КружкА на ОУ у меня там нет - есть белая полоска вертикальная на этом месте, как я понял, обозначающая ключ.И распайка, судя по вашему фото, у меня правильная. Сейчас слушаю сабж с ОУ MUSES 8920. Кстати говоря. пришёл блок питания с али, о котором писал ранее https://www.aliexpress.ru/item/10050024 ... 1634645413. Всё достаточно неплохо, правда, слегка гудит транс, но я это легко исправил звукоизоляцией его. Усилитель подключил к АС SPENDOR 3/5 R2, пока грею его, но радует то, что хорошо контролирует АС. Хорошая громкость уже после 3- 4 щелчка, где-то на 7:30. В целом, звучание радует: от такой малышки этого не ждешь

[Starky]

. Кстати говоря. пришёл блок питания с али, о котором писал ранее https://www.aliexpress.ru/item/10050024 ... 1634645413. Всё достаточно неплохо, правда, слегка гудит транс, но я это легко исправил звукоизоляцией его. Усилитель подключил к АС SPENDOR 3/5 R2, пока грею его, но радует то, что хорошо контролирует АС. Хорошая громкость уже после 3- 4 щелчка, где-то на 7:30. В целом, звучание радует: от такой малышки этого не ждешь

а почему не ИБП взяли? (это не в качестве критики, а просто вопрос)

PS: Я недолюбливаю и ИБП и усилки класса Д. наверное я старый пердун...

[Carwizard]

Я недолюбливаю и ИБП и усилки класса Д. наверное я старый пердун...

Так и есть, проявление типичного анахронизма, смешанного с ретроградным консерватизмом.

[Lektor]

PS: Я недолюбливаю и ИБП и усилки класса Д. наверное я старый пердун...

Совсем недавно класс Д был ни о чем. Сегодня - это уже что-то и довольно привлекательное.

[Olmit]

а почему не ИБП взяли? (это не в качестве критики, а просто вопрос)

PS: Я недолюбливаю и ИБП и усилки класса Д. наверное я старый пердун...

Я не то, чтобы недолюбливаю ИБП. Реализация ИБП для аудио требует больших затрат из-за генерации помех. В аудиоусилителях Chord, например, применяются ИБП из-за его эффективности, но цена за решённые проблемы ИБП очень высока...В большинстве других усилителях применяют ЛБП, что проще и дешевле. Я пошёл по тому же пути с ЛБП, хотя ещё дешевле ИБП от различных не аудио устройств. Вообщем, решил для себя поэкспериментировать и с усилителем, и с БП. Никому не навязываю ЛБП - слушайте как хотите. А я по-старинке.

[Olmit]

PS: Я недолюбливаю и ИБП и усилки класса Д. наверное я старый пердун...

Совсем недавно класс Д был ни о чем. Сегодня - это уже что-то и довольно привлекательное.

Современный D класс в этом усилителе мне понравился, даже не ожидал
