[Carwizard]

Наоффтопили тут значиццо. Ну ладно, тады я мявкну хоть что-то по сабжу:
Вторая волна тюнинга у меня была сегодня. Навесил 470мкф на С24, по совету Глиссадного Кота. Так же сменил выходные кондюки. Дросселя пока штатно-воздушные. Но самое главное на сегодня - переобул РГ на нормальный. Блииин, какой же кайф стало оперировать выходной копотью, от нуля до нет спасу! Линейно и супер-плавно, прям реально от 7 утра и до 17 вечера стало крутиться, в плане распределения всего диапазона регулировки. Теперь можно легко сделать супер шёпотом, и при этом без хруста-шелеста, плавно-приплавно и постепенно. Оказывается, как мало бывает нужно для щастья, после луноликих приколов со штатным РГ. Приготовил разделительно-межкаскадные электролиты под замену, но пока не добрался до замены, ибо как бы не испортить звук, и со штатными весьма нравиться.

[PJK]

Не важно куда вы его пристроете. Судить по его звуку о классе не стоит. Это как попробовать борщ в прокуренной забегаловке и сказать, что украинцы дураки, помои жрут. Зайдите в приличное заведение и отведайте блюдо, приготовленное как подобает и в подобающей обстановке.
(политика не приделах, если что)

Точно!

[PJK]

Но самое главное на сегодня - переобул РГ на нормальный. Блииин, какой же кайф стало оперировать выходной копотью, от нуля до нет спасу! Линейно и супер-плавно, прям реально от 7 утра и до 17 вечера стало крутиться, в плане распределения всего диапазона регулировки. Теперь можно легко сделать супер шёпотом, и при этом без хруста-шелеста, плавно-приплавно и постепенно. Оказывается, как мало бывает нужно для щастья

О да... Я не понимаю одного, неужели у поднебесных изначально не было "правильных" РГ. А может это такой хитрый маркетинговый ход?

[Carwizard]

А может это такой хитрый маркетинговый ход?

Я пытался понять философию луноликих братишек, в плане искомых ими целей, применённого не той системы варианта сопроты на РГ.

[grushar]

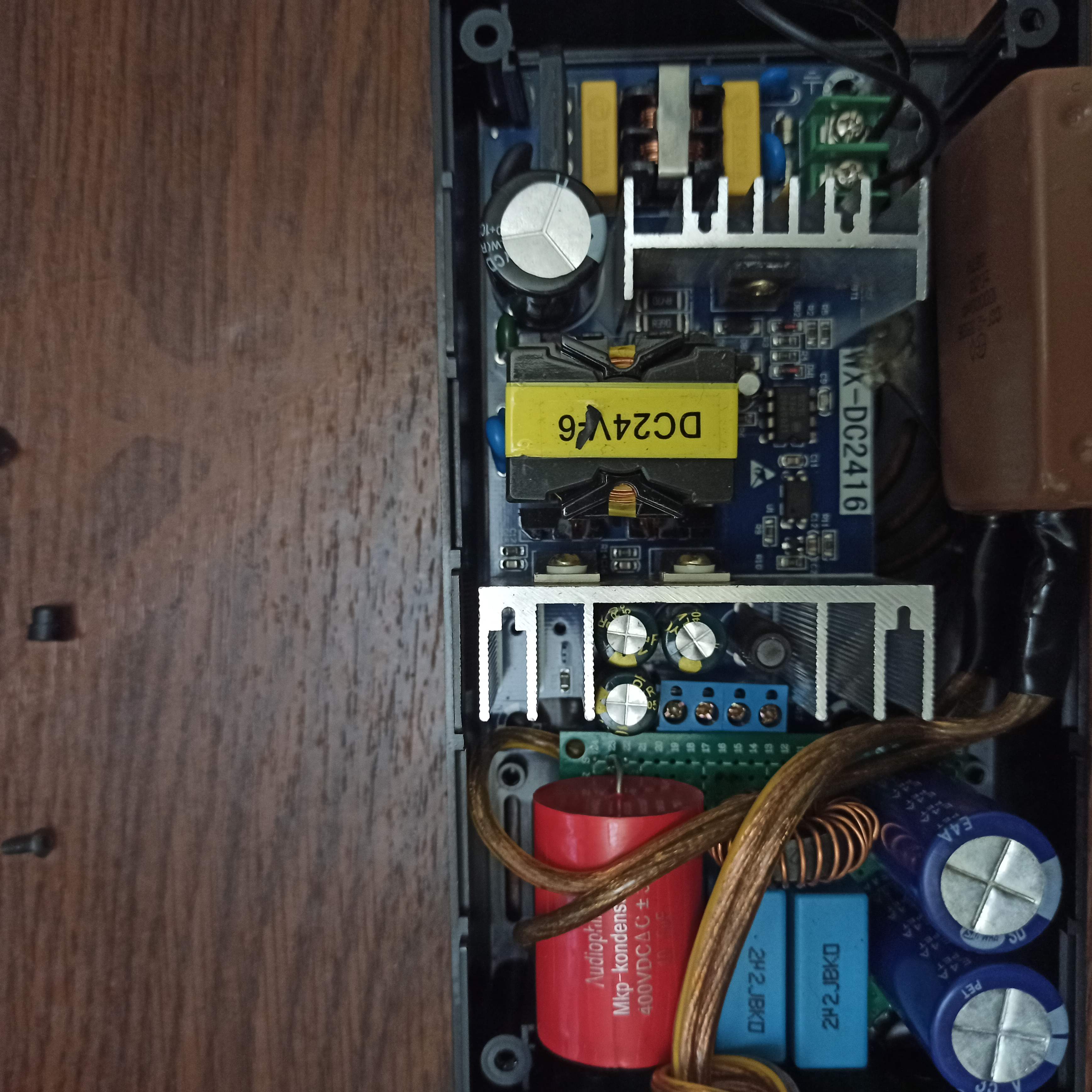

Всем привет, подскажите какой резистор нужно заменить чтобы получить 30 вольт.

[Carwizard]

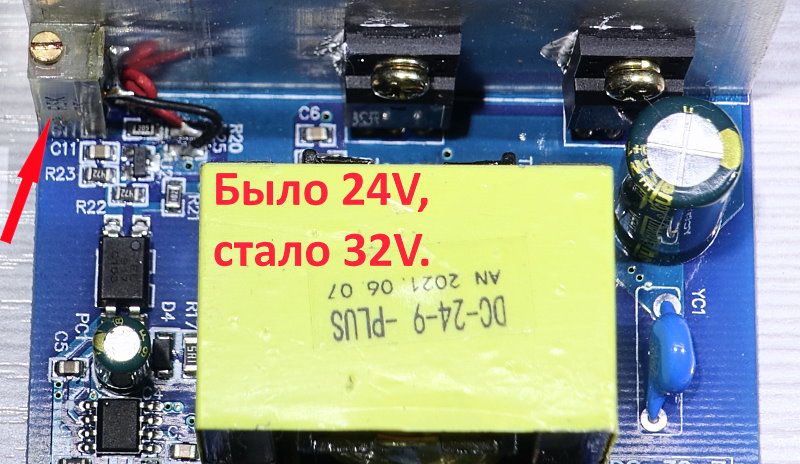

Очень похож на тот БП что и у меня, но малость не такой. Сопроту надо менять которая "подпорка" для управляемого стабилизатора TL431, который тут в корпусе мелкого CMD транзисторика. Посмотрите по дорожкам. Ранее в этой теме я показывал фотку, как поставил туда много-оборотник и стало легко выставлять любую напругу.
У вас это или R11, или тот который рядом у маркировки U1, где бликануло пыхой и не видать. Хотя может и тот, что чуть левее этот стабилитрончика стоит, самый левый на вашей нижней фотке.

[Suvorov24]

Может там есть где-то подстроечный резистор.
А ССГ и Аудифиллер в комплекте шли?)

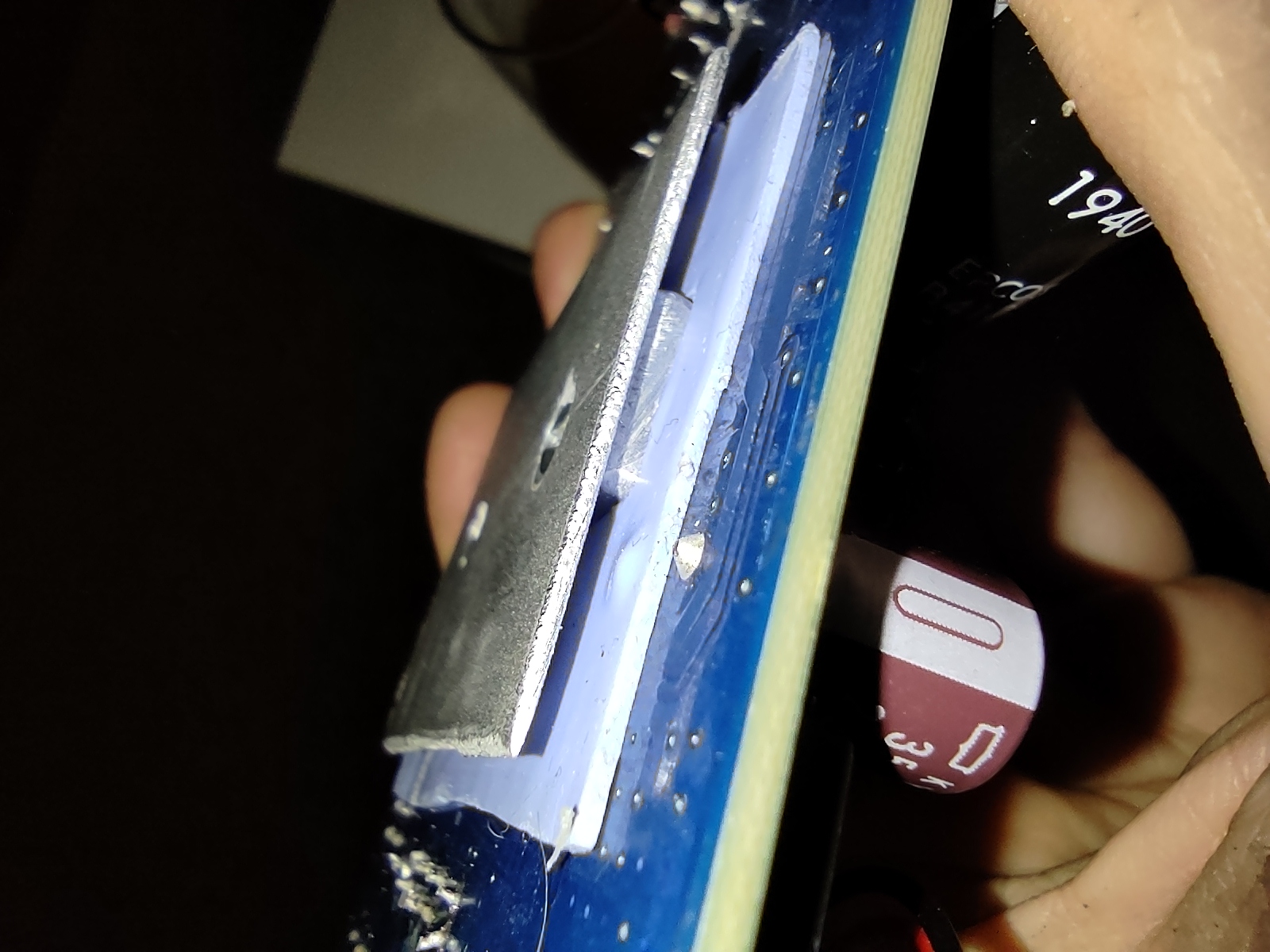

Я тут прилепил снизу пару алюминиевых пластин, как тутранее рекомендовали...


[grushar]

Подстроечника нет. В комплекте конечно ничего не было. Красного на али брал, а ссг на аукционе нашел. Все же пока не понял куда мне паять подстроечник.

[Dysindich]

Вам в помощь , могу лишь повторить, то, что уже писал ранее : "... Нужно, проверить по печатке. Нупруга с выхода + должна поступить через искомый резистор на первую ножку (на управляющий вывод) TL431,.." (используйте мультиметр в режиме звуковой прозвонки, так точно найдете искомый резюк).
К сожалению, фото , действительно получилось неудачно ... пробуйте держать аппарат под небольшим углом к плоскости объекта, чтобы отражение от вспышки уходило мимо оъектива

[grushar]

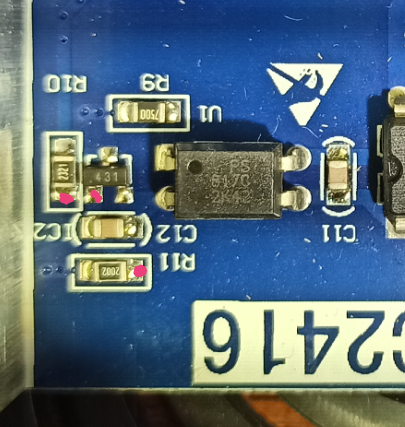

На первую ножку звонится R10 2321 и R11 2002.

[Carwizard]

Достаточно в гуглопоиск вбить фразу: "схема импульсного блока питания на TL431", и переключив результат выдачи на "картинки", из открывшего моря схем выбрать наиболее похожую на вашу плату. Там и подсмотреть, какими резисторами обычно регулируется управляющий электрод на этом регулируемом стабилитроне TL431, для достижения там 2,5В. Обычно это одно из плеч резистивного делителя напряжения, включенного между выходными плюсом и минусом с Б/П. По вашим фоткам нам не видать, так как есть же ещё и обратная сторона платы, где так же могут идти дорожки.
Вот к примеру одна из первых попавшихся фрагментов схем:
Посмотрите как у вас включены фикс резюки, на месте тутошних подстроечников R17 и R11




Вот простейшее включение стабилитрона TL431. Тут напруга задаётся R3, между управляющим выводом и плюсом.


Тут напругазадающий резюк показан стрелочкой:




Если схема окажется такой, то меняйте свой аналог здешнего R6, точнее не просто меняйте, а установите на его место многооборотный подстроечный резистор.


Вот тут вкратце показано в видео:

phpBB [media]

[Suvorov24]

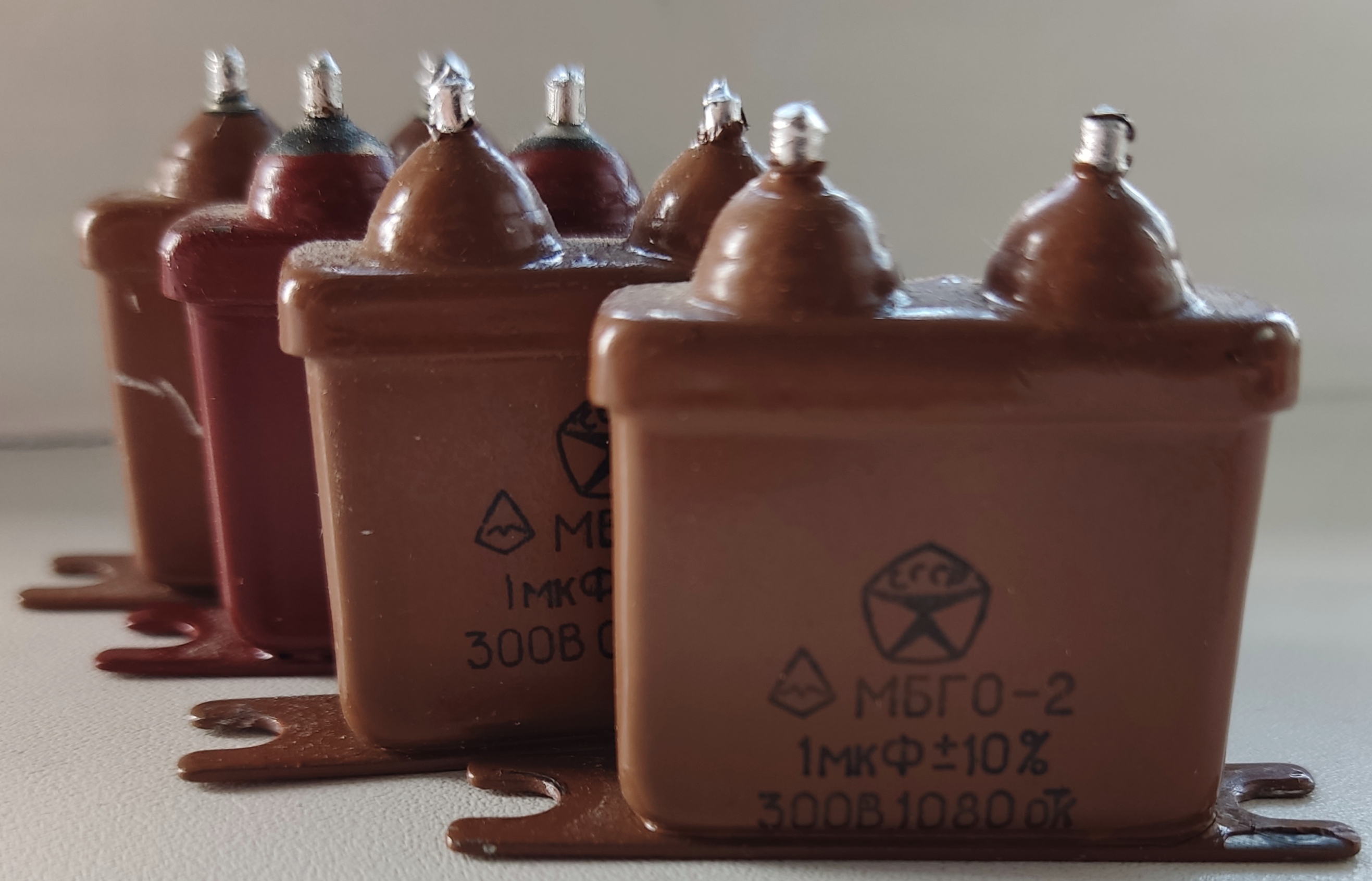

А интересно как изменится звук с этими старичками на месте с13 с21 с29 с36 ?)

[Carwizard]

Да никак не изменится, я уже пробовал, на слух одно и тоже.

[Dysindich]

То grushar:
"...На первую ножку звонится R10 2321 и R11 2002..."
===================================

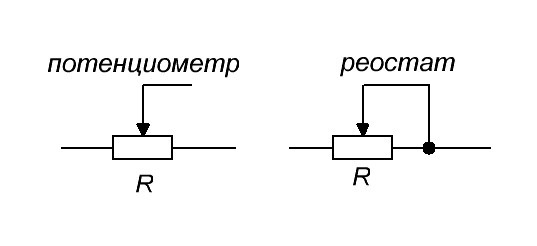

Вы определили среднюю точку делителя, теперь проверьте, какой из этих двух сопротивлений (его противоположный вывод тому, который Вы уже определили) прозванивается на + питания (аналогичным методом) - это и будет искомый резистор. Скорее всего - это R10 (но все равно, нужно убедиться). Если это он - то установите вместо него подстроечник на 4,7К (5,1К) по схеме реостата. Предварительно, выкрутив движок в среднее положение.


[Lektor]

А интересно как изменится звук с этими старичками на месте с13 с21 с29 с36 ?)

Рекомендую ССГ

[grushar]

Большое спасибо ! Впаял вместо своего R11 переменный резистор и выставил 30 вольт.

[Carwizard]

Впаял вместо своего R11 переменный резистор и выставил 30 вольт.

Теперь настало время нагрузить перестроенный по напряжению Б/П на нагрузку с током потребления выше 50%, и посмотреть выросший уровень пульсаций, что бы решить, а приемлемые ли они для питания приличного усилителя мощности звуковой частоты.

[grushar]

У меня нет таких технологий. Вообще я уже больше года сравниваю 502s pro и плату TPA3255 , которую собрал в корпус с платой защиты акустики. И больше склоняюсь к TPA3255. Пробовал кучу операционников пока не купил 4 muses 02. Поставил их в оба усилка. Из доработок 502-го только замена операц. И блока питания. Вот теперь поднял до 30 вольт, но еще не пробовал. (Болею , в ушах каша. ) Но TPA конечно , качает так ,что по полу через ноги аж в грудь бьет.

[мандалорец]

коллеги, какой коннектор подойдет для усилителя 502 s pro?
на одном из форумов нашел
1. Если в штеккере средний контакт цилиндрический - то 2,1 не налезет, а 2,5 будет хлябать, искрить, неконтачить.
Проверено лично. Надо брать с центральным контактом вилкой.

о каком центральном контакте-вилке идет речь, понять не могу.. может кто уже задавался поиском и уже нашел?
прямая ссылка на лот приветствуется.

Засада в разъеме - нужно будет найти, с центральным контактом в форме вилки, стандартные цилиндрические, диаметром 2,1 не влезут, диаметром 2,5 будет хлябать и искрить, проверено лично.

[Dysindich]

Очень странно... Два различных БП, что есть у меня (один - стоковый), не подтверждают плохого контакта. Попробуйте 2,1 , может Вам крупно "повезло" и мастера из Поднебесной влупили Вам 2,1 мм?
А вообще, - "вилка" - это , вот такой папа: https://aliexpress.ru/item/32976420073. ... 5965RWHCgv

[Suvorov24]

Я взял такой на усилок и ЦАП 5,5 на 2,5
https://a.aliexpress.com/_ALjKyp

[Dysindich]

Такие у многих (включая и меня). Но, - это не вилка, а трубка
(с вилкой там , только 2 штекера , на 3,5 и 4,0 мм. , а на 5,5 - штекеры не вилки, а трубки)

[Carwizard]

У меня времянка с вилочкой, да. А хорошие позолоченные пришли с трубкой. Но трубка то там с плавным конусом, по этому так же отлично обнимает центральный контакт, не хуже вилочки.

[Dysindich]

По той же причине и я предпочитаю хорошую трубку, нежели вилку.

[мандалорец]

При питании в 32 вольта резистор r40 нужно менять? Какой номинал предпочтительнее? Это резистор в обвязке lm317, так понимаю... Его рекомендуют заменить и зашунтировать конденсатором в 47 мкф.

[grushar]

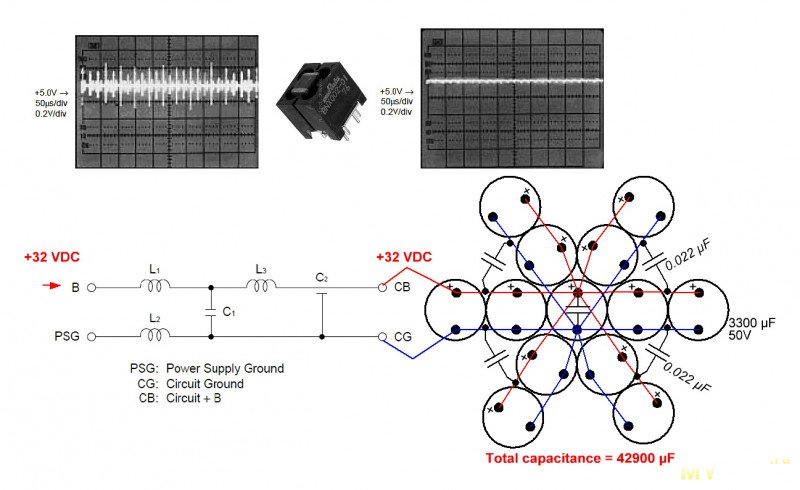

Никто не пробовал такую звезду ?
