Усилитель класса D: FX-Audio - FX502S PRO

[Carwizard]

При питании в 32 вольта резистор r40 нужно менять?

Я гонял долго на тестах, многие недели по много часов. Ничего не вылезло, требующего вмешательства. Возможно по теории схемотехники и надо бы сменить резюк под изменившуюся напругу, но на практике не заметил в этом никакой необходимости.

[Justas*]

При питании в 32 вольта резистор r40 нужно менять? Какой номинал предпочтительнее? Это резистор в обвязке lm317, так понимаю... Его рекомендуют заменить и зашунтировать конденсатором в 47 мкф.

В сети мульон онлайн калькуляторов
https://hommad.ru/onlajjn-kalkulyator-d ... lm317.html

[мандалорец]

Спасибо за помощь, пару емкостей имеет смысл заменить под бОльший вольтаж, чтобы использовать питание 35 вольт? Так понимаю, это единственное узкое место для питания чипа по даташиту?

[Carwizard]

Обязательно менять, само собою. Причём не только по напруге, но и по ёмкости, в сторону её увеличения.

[мандалорец]

еще раз спасибо.
насколько правильно понимаю, существует возможность переделать родной линейный регулятор громкости под логарифмический, припаяв на центральный контакт РГ и землю резистор сопротивлением 1/10 от сопротивления регулятора -5 ком.

[Carwizard]

Я подобное делал, но нормального эффекта не получилось, хотя и работало. Стало во сто крат лучше, когда сменил сам резистор РГ на нормальный, такого же номинала, но с кривой "А", вместо не подходящей "В". Теперь стало идеально всё регулироваться, от 7 утра и до 17 вечера, на слух линейно и очень плавно, как на любом фирменной усилке. Странно, что луноликие сразу не впаяли резюк с правильной кривой графика.

[Dysindich]

"Ребяты", слух котов, равно , как и человеков - оперирует в близко логарифмической зависимости.
Стало быть, чтобы на слух котов, равно, как и человеков, регулировка громкости "выглядилась" как линейная - нужно использовать потенциометр с обратно логарифмической (показательной) характеристикой, Тогда, результирующей от взаимодействия нашего моСка и внешнего , звукового раздражителя , станет зависимость, близкая к линейной (от углового перемещения ручки (громкости)) .... ясный перец, на слух кота, ну и человека, наверное...
Братцы, - это ведь, не высшая математика....


Мой мудрый брат, не даст збрехнуть

[Carwizard]

...нужно использовать потенциометр с обратно логарифмической (показательной) характеристикой..

Дык, так эти прописные истины, по моему уж все давно знают, не менее как лет 40. Да, луноликие засранцы как обычно накосячили, и всуропили переменник с не подходящей сюда кривой графика. Потому и приходится заменять сопротку, устанавливая с обратно-логарифмической кривой изменения сопротивления, от угла поворота движка.

[vovanforever]

Столкнулся с проблемой с этим усилителем .
При подаче питания начинает мигать ERROR , кнопкой POWER выключаю , затем включаю - мигание прекращается , но звука нет в обоих каналах.... Питание - 24V MeanWell 150W , нагрузка - 8 Ом ( широкополосные ), источник сигнала ПК .
Кто нибудь сталкивался с подобной проблемой ?

[Carwizard]

С таким не сталкивался. раза три тоже моргала ошибка, но когда я реально сам косячил, то выход канала коротнул, то жутко перегрузил по входу. Выключил-включил и о5 всё работает. Там контроллер супервайзера для управления защитой, от разных факторов собирает инфу. Возможно по какому то из входов этот контроллер видит уровень сработки, и держит оконечник выключенным, просто моргая диодиком ошибки. Может микро-сопля где-то меж дорожек, может выход коротит в одном из каналов, а может и иная проблема. Надо пройтись по питанию и посмотреть что после стабилизаториков на плате, все ли всё корректно выдают, что должны.

[vovanforever]

Спасибо за участие .... Честно говоря - была мысль вскрыть аппаратик и внимательно просмотреть на наличие шариков , флюса или мусора...
Этих усилителей уже штук пять через мои руки прошло. И все от одного продавца.
Все было отлично .
Сегодня вечером займусь плотно гаденышем !

[Lektor]

Пошатайте микрули ОУ. Такое может быть при плохом контакте ножек в кроватках.

[VladimirG]

"Ребяты", слух котов, равно , как и человеков - оперирует в близко логарифмической зависимости.
Стало быть, чтобы на слух котов, равно, как и человеков, регулировка громкости "выглядилась" как линейная - нужно использовать потенциометр с обратно логарифмической (показательной) характеристикой, Тогда, результирующей от взаимодействия нашего моСка и внешнего , звукового раздражителя , станет зависимость, близкая к линейной (от углового перемещения ручки (громкости)) .... ясный перец, на слух кота, ну и человека, наверное...

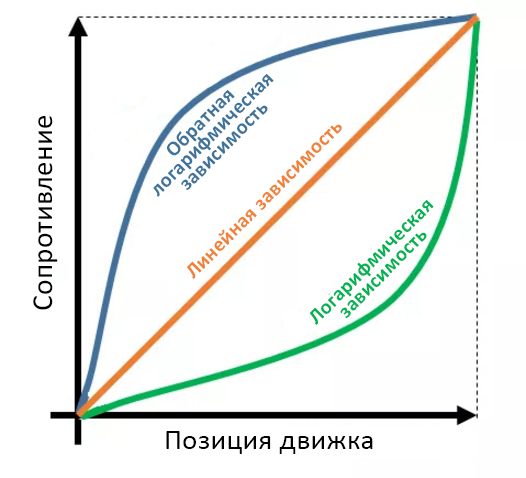

Братцы, - это ведь, не высшая математика....Log-taper.jpg
Мой мудрый брат, не даст збрехнуть

С точки зрения математики, немного на графике неправильно, экспонента в нуле равна 1, а логарифм в единице равен нулю, ну и логарифм проходит ниже у=х, а экспонента выше. Названия зависимостей на картинке точно перепутаны.

[vovanforever]

Проблема начинает локализовываться - преобразователь в норме , стаб на 3,3V в норме , на ТПАшку и ЛМ ку приходит пониженное напряжение - 1,98 V По дорожкам - это питание они получают от полевика .
Получается , что печать не соответсвует схеме - в то же время и преобразователь и стаб на 3,3 V работают при штатных напряжениях .
Как-то так ..... Ищу полевик .

[Suvorov24]

Кто хочет звук более теплый и естественный и согласен немножечко потерять в нюансах - берите 627-е - отличные музыкальные ОУ

А у вас 627au не шумит? Мои , с разных партий, создают лёгкий шум , как от радио наводок, с другими ОУ этого нет.
Что это самовозбуд?

[vovanforever]

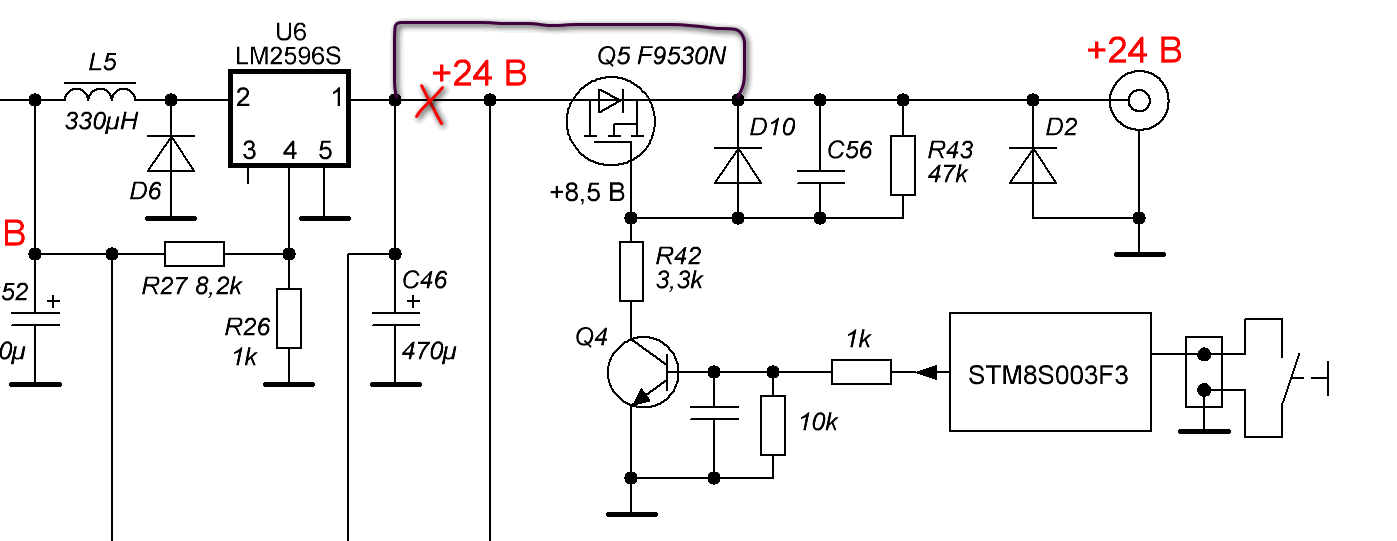

Победил я гадёныша ! Виновником оказался - SMD ВС547 . Был пробит на ухнарь . Соответственно - полевик закрыт.....
Заменил - вуаля ! Лушпенит усилок НЕПОДЕЦЦКИ ! Правильно питание указал...

FX502S-PRO изм.GIF (24.57 КБ) 3934 просмотра

[kovrigger]

Кто хочет звук более теплый и естественный и согласен немножечко потерять в нюансах - берите 627-е - отличные музыкальные ОУ

А у вас 627au не шумит? Мои , с разных партий, создают лёгкий шум , как от радио наводок, с другими ОУ этого нет.
Что это самовозбуд?

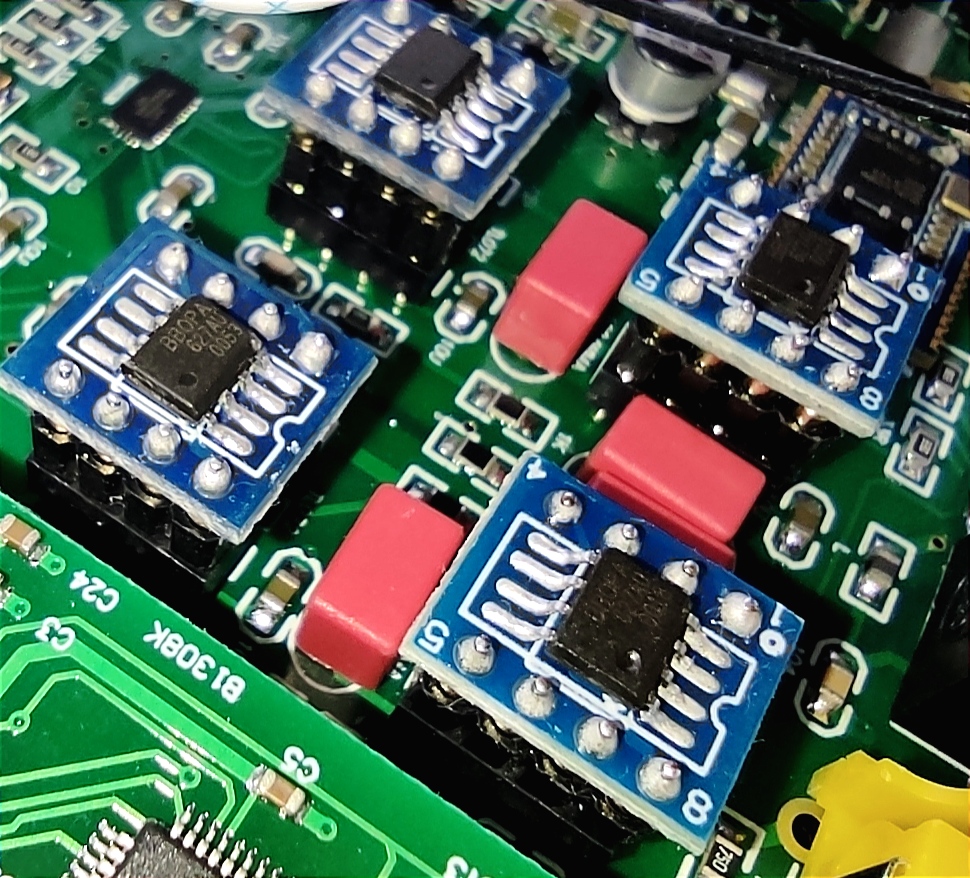

У меня, как я писал, ОУ китайские - то есть аутентичность весьма сомнительна. Работают отлично, не шумят. Типоразмер SOIC8, хитровпаянные в переходник. Брал тут
https://aliexpress.ru/item/32917487088. ... 4aa6bYNo2Z

В планах еще попробовать несколько ОУшек, которые еще не пробовал, но в целом уже более 3-х месяцев слушаю 627-е и весьма доволен.

[Justas*]

Правильно питание указал...
FX502S-PRO изм.GIF

Пардон, мой косяк. Но у Вас тоже не правильно. Совсем правильно...


[Suvorov24]

У меня, как я писал, ОУ китайские - то есть аутентичность весьма сомнительна.

Я там же брал) разобрался - это оказывается другой ОУ в цапе наводки ловил от блютуза

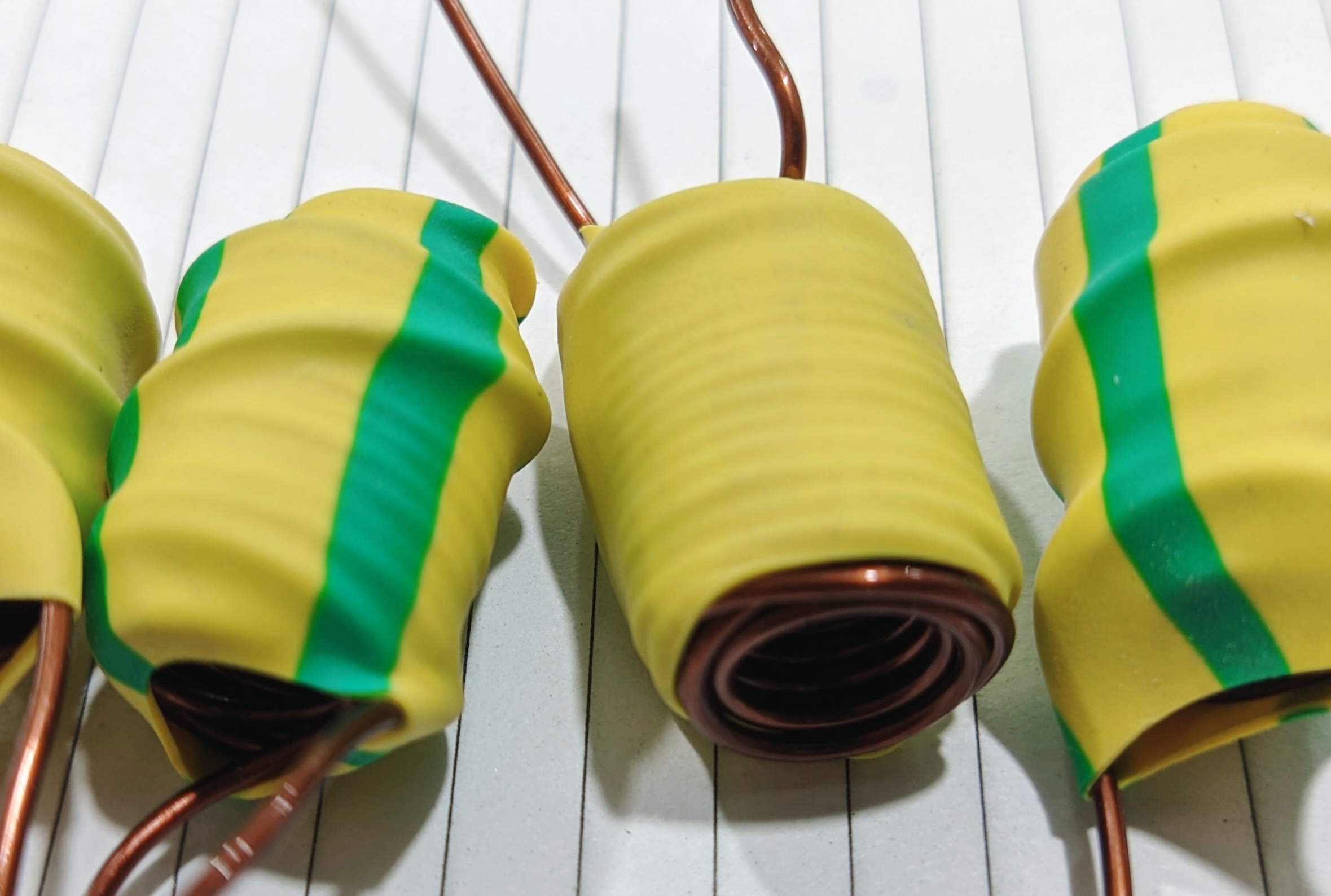

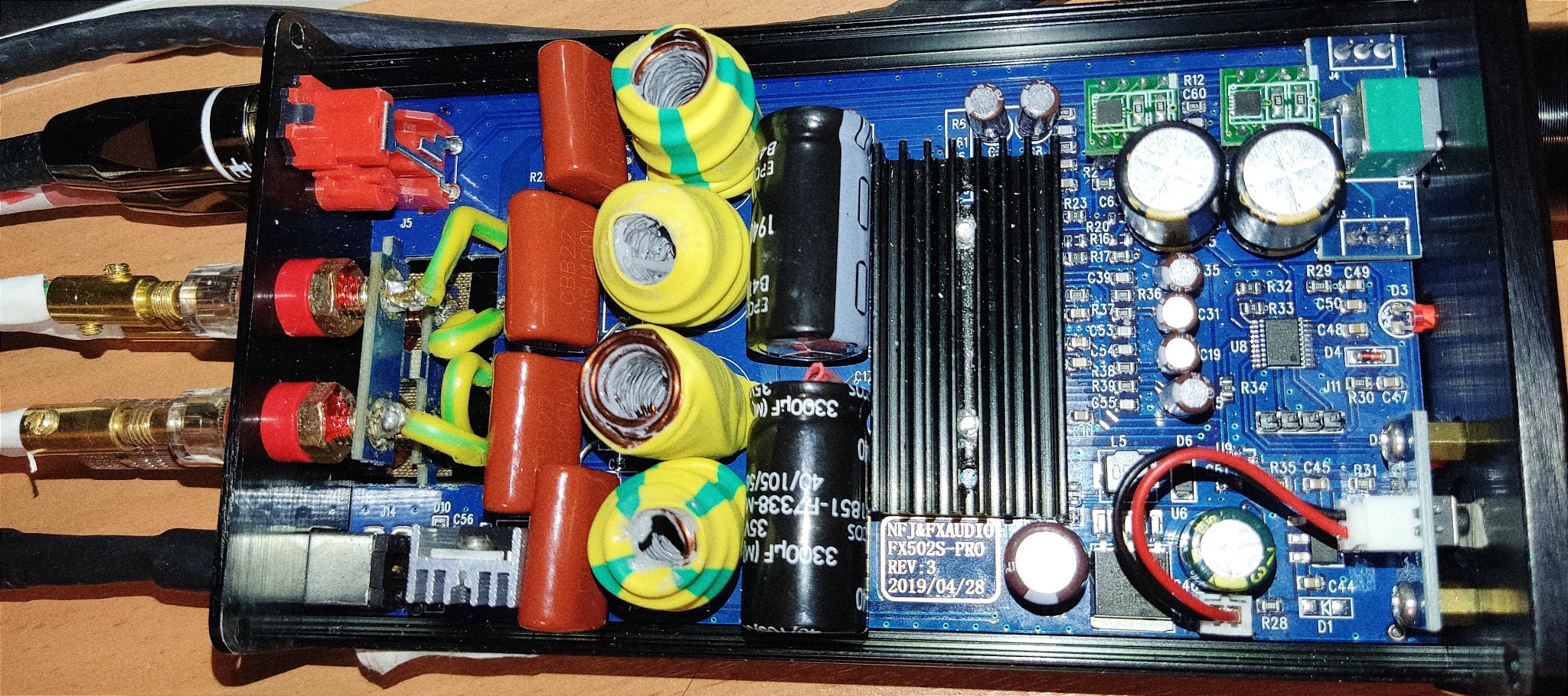

Ещё путём обратного инжениринга намотал подобные индуктивности из медной проволоки 1мм
На недельке впаяю)

[miko69]

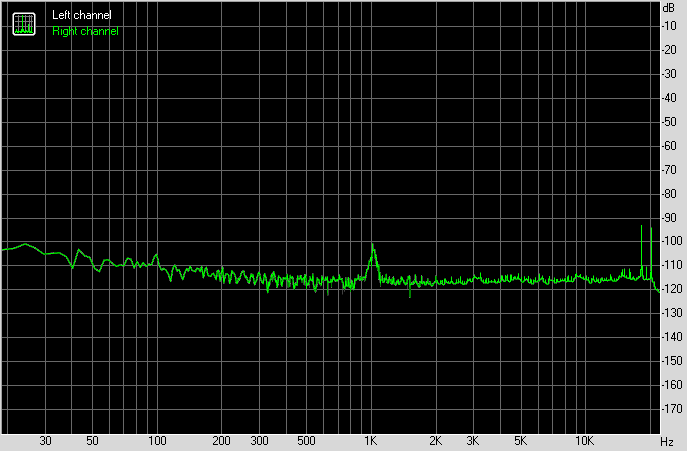

Привет всем форумчанам! Давненько не заходил, почитал посты. Хорошо, что тема развивается. Продолжаю время от времени шлифовать свою систему. Дело в том, что все изменения или доработки я оцениваю не только на слух, но и делаю замеры. Добрался до межблочных кабелей. Купил кабель микрофонный "Belsis" 2x0.23mm2., отличные RCA коннекторы "R connector", и спаял по фен-шую короткие (50 см) межблочники, то есть экран подключен с одной стороны, со стороны источника сигнала. Послушал - супер, перевернул наоборот, снова послушал - хуже. Замерял . Ну и напоследок замерял шум со штатным добротным кабелем из комплекта ЦАП.

[miko69]

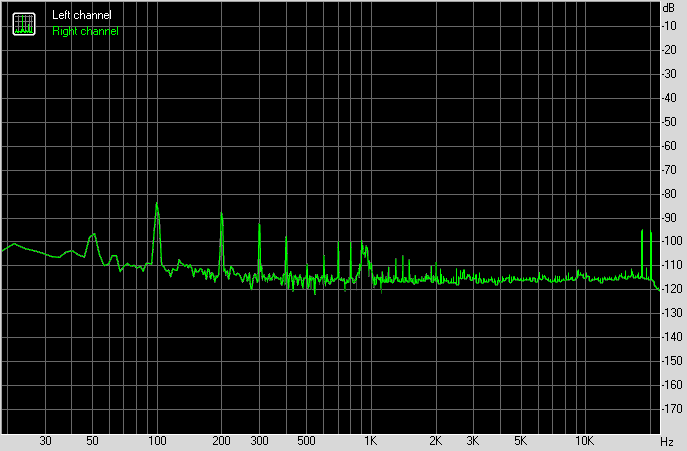

Немного напрягает меня шумовой всплеск в районе 1 кГц-2 кГц. Он не стабилен, т.е. плавает.

[Suvorov24]

А у меня ещё вопрос знатокам: вносит ли существенный вклад замена конденсаторов 1мкф на выходном фильтре на что-то более аудиофильское и дорогое?)

[Skyl]

Уважаемые форумчане. Есть проблема с этим усилителем. В правом канале, без разницы подключен источник или нет, возникает свист в районе 18 кГц осциллографа нет, померять нечем. Вопрос? Что это и как устранить.

[Carwizard]

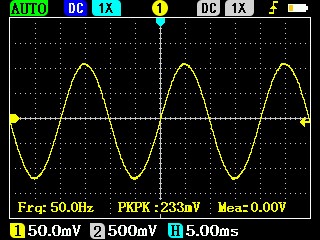

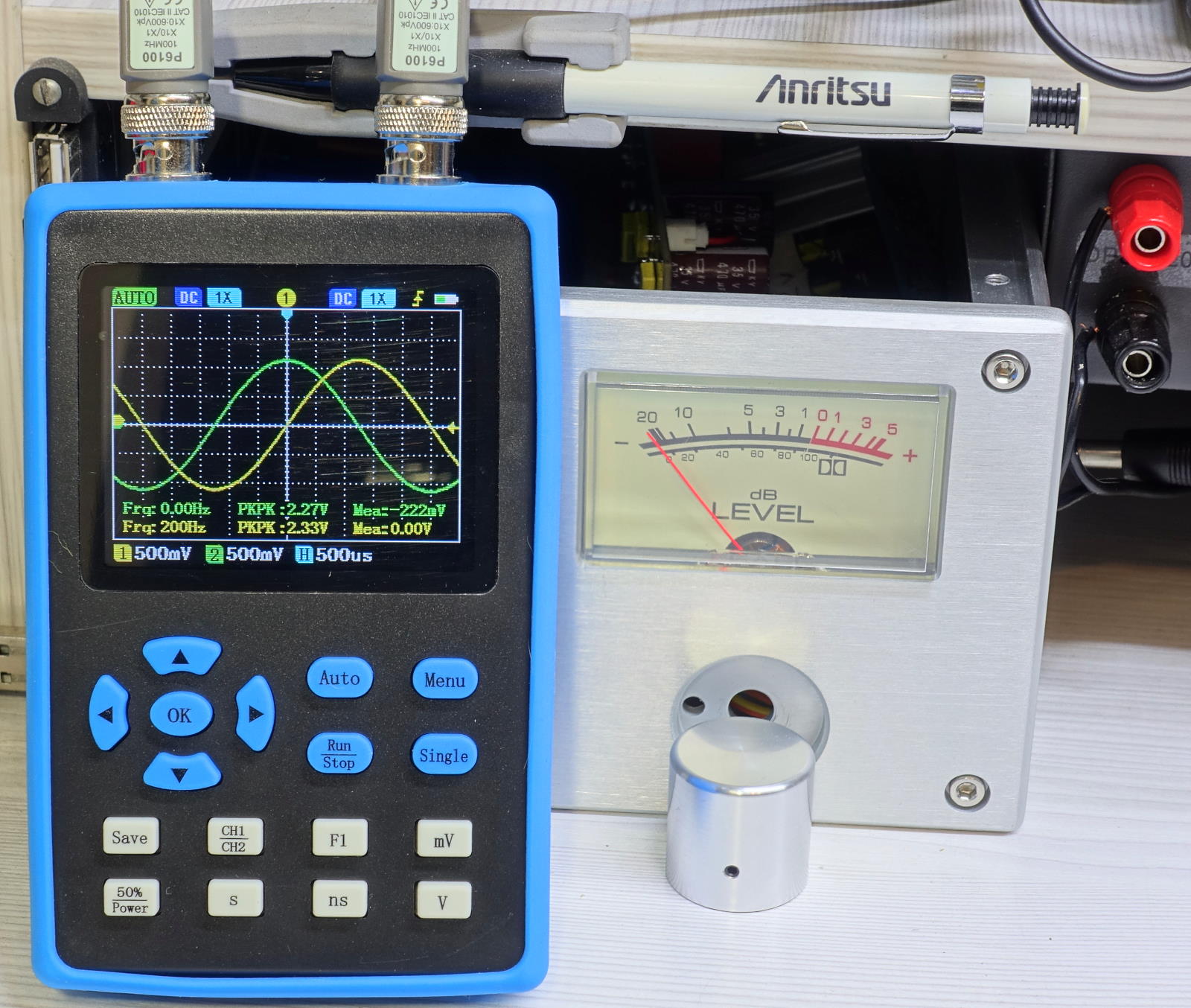

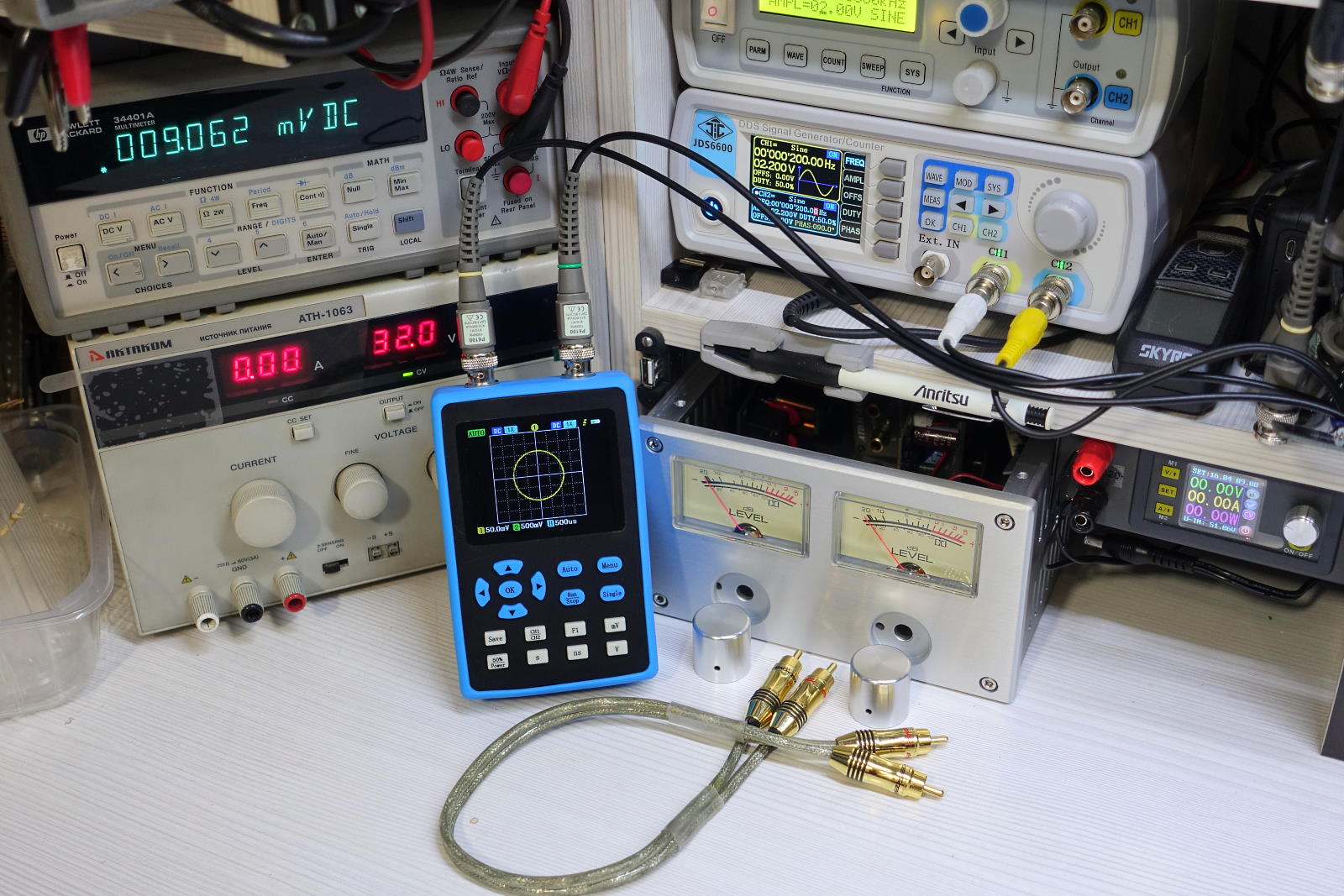

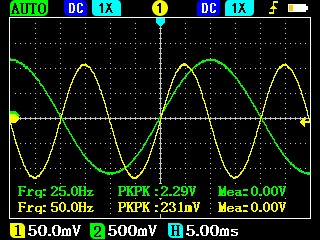

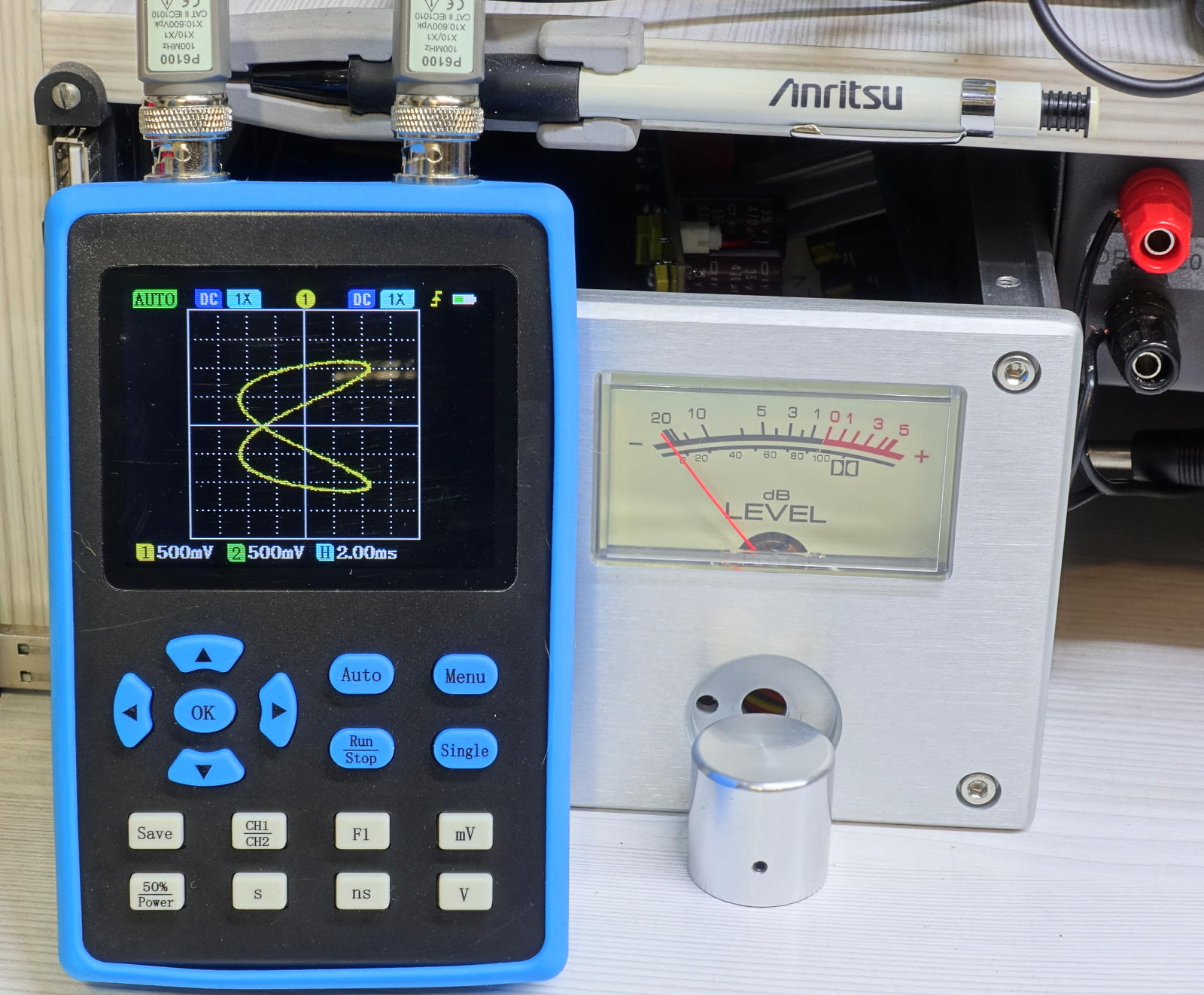

Какой чудесатый карманный "ослик" оказался на поверку, аж не ожидал от такой малипуськи таковой прыти. И замеры чётко делает, как по амплитуде, частоте и времени. И прорисовка весьма внятная, хоть и на мелком дисплее. И по частоте реальные 50 МГц с тестового ВЧ генератора показал и замерял. Открытый и закрытый входы на выбор переключаются независимо в любом из 2-х каналов. Есть аж три режима переключения шкалы под разные внешние делители: 1:1, 1:10, 1:100. Авто настройка прям цепкая и быстрая. Чуйка по вертикали гораздо острее, чем у одноклассников. Включается почти мгновенно, а не грузится по пол-часа, как иные. Встроенный генератор оказался не хухры-мухры, как у других ослов, а прям реально перестраиваемый "от нуля до нет спасу", так ещё и куча форм, кроме синуса. Отдельно выключаемый, что бы батарейку зря не отъедал. Так же для экономии питания, оказывается следует выключать второй луч, а не просто увести его за экран и не обращать внимания. Весьма экономичная канителина, однако. "XY" моду умеет, дабы Лиссажу рисовать. Большое меню с массой примочек и режимов, целая книжка к нему, надо разбираться. Но умеет даже больше, чем мой стационарник. Так же умеет тут же сохранять скрины дисплея в себя, флешки не просит, а мгновенно по ЮСБ Тайп-Си цепляется к РС, как внешний съёмный диск, удобно для выгрузки картинок.
Модель данного "ослика": DSO2512G (в варианте 60 МГц)




[Carwizard]

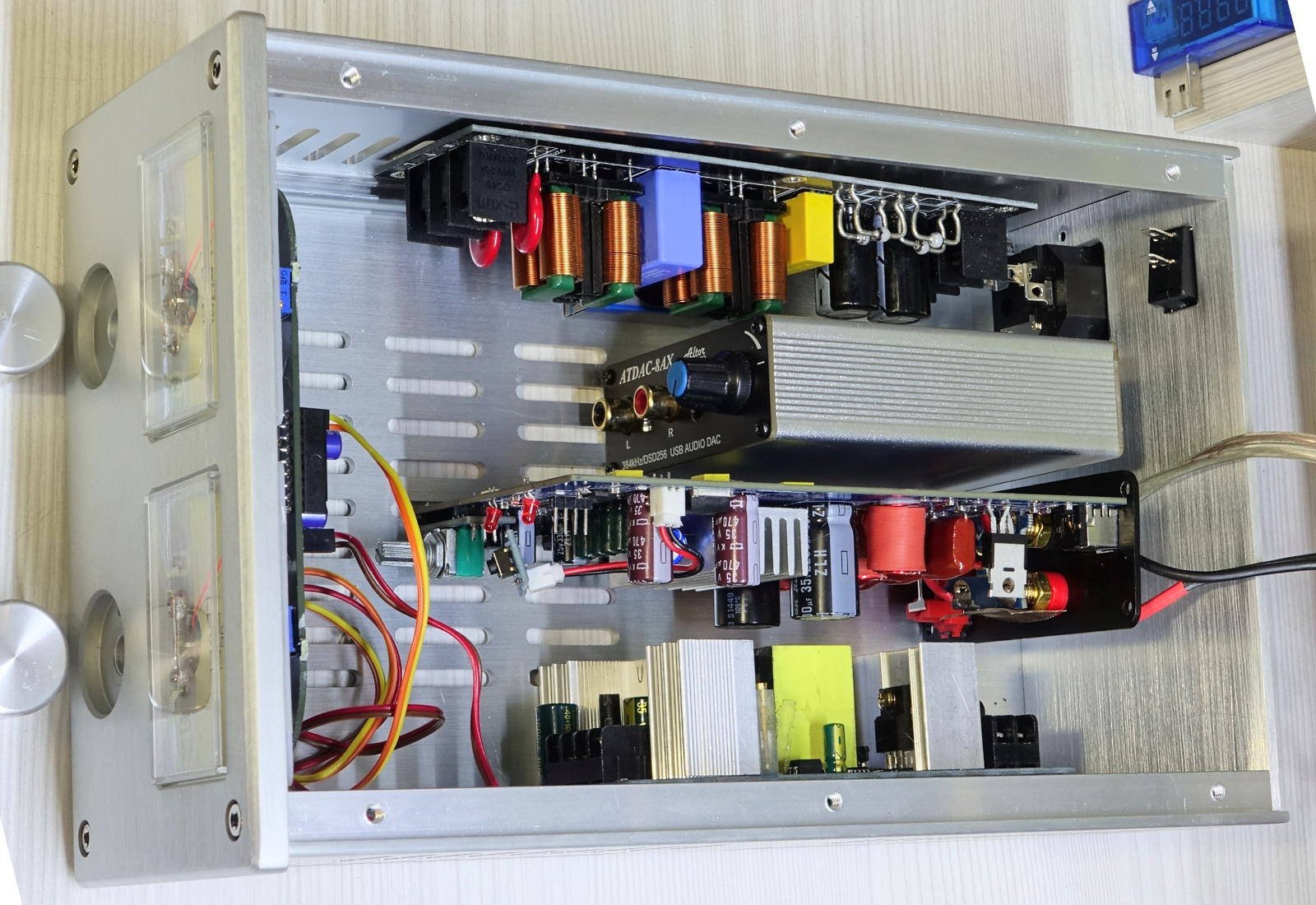

Готовлю вот новый "домик" под сабжа, для условий мастерской. В корпусе будет сетевой фильтр (за медным экраном), Б/П на 32V 9А, ЦАП с отдельным для него особо чистым питанием, винтажного типа стрелочные индикаторы (с симпотичной подсветкой и платой управления с регулировками), ну и сам зверёк FX-502S Pro в тюнинговом обвесе, аки собакен в блохах!


Скрины для предыдущего сообщения, оказывается более трёх не помещается за раз:



[Carwizard]

Вопрос? Что это и как устранить.

У меня не свистит и не шумит, сходу и не подсказать что не так. Надо искать причину в вашем экземпляре.

[Carwizard]

вносит ли существенный вклад замена конденсаторов 1мкф на выходном фильтре...

Я тоже заменил их, но разницы не учуял, хотя переслушал массу хай-рэз материала, в том числе и тестовые демо-записи со сложными фрагментами. Ну может надо раз десять поменять, пока так глубоко с ними не заморачивался. Одни говорят мол есть разница, другие грят что всё ерунда. Опщим тут только каждому под свой вкус решать, менять или нет, а если менять, то на какие именно.

[kovrigger]

А у меня ещё вопрос знатокам: вносит ли существенный вклад замена конденсаторов 1мкф на выходном фильтре на что-то более аудиофильское и дорогое?)

Летчик поставил себе Панасониковские высокочастотные (1 мКф)
типа таких
https://www.rcscomponents.kiev.ua/produ ... W105J.html

и катушки какие-то буржуйские - на мозере купленные. Говорит (а я ему доверяю), что смысл в этом неабыкакой, потому как именно выходной фильтр напрямую влияет на звук. Буду себе тоже такое мутить - все руки никак не доходят - семья работа ковид

[Dysindich]

Что касается данного фильтра, то выше, я уже писал о нем... и его значимости в усилителе Д. (кстати, это , не только мое мнение, прежде всего Техасцы, об этом указывают в руководстве по разработке изделий с применением ТРА**** .
Так же, я же указал, конкретно параметры этого фильтра, в зависимости от импеданса акустики, которая используется с усилем. (это, то же из данного руководства. Подстройка этого фильтра - напрямую влияет на формирование АЧХ усилителя). И разработчики ТРА не делят тему на катушки и конденсаторы, а рассматривают , как фильтр, а ввиду его важности - посветили отдельные параграфы катушкам и кондейкам.)
Кондейки, я уже вторично поменял... (пока , найти катушки на 7мкГн не удалось, поэтому - пока, слегка оптимизировал фильтр конденсатором уменьшенной емкости - сейчас - 0,68мкФ) Рекомендуемая мной марка - ECWFA 680N 250 (буковка " А", что касается напряжения - то меньше 250, лучше не использовать).
(вот так, они выглядят : https://secure.reichelt.com/be/en/folie ... tml?&nbc=1 )

[KSM74]

ЦАП с отдельным для него особо чистым питанием

А что это даст, если внутри цапа импульсные преобразователи после вашего чистого питания?
