Ламповый усилитель на 6С41С, 6Ж3, 6Ж4

[Lektor]

Это еще один cover на тему проекта от LinuxManiac. Как обычно с моими взглядами на жизнь. Проект для реальных и опытных пацанов!!!

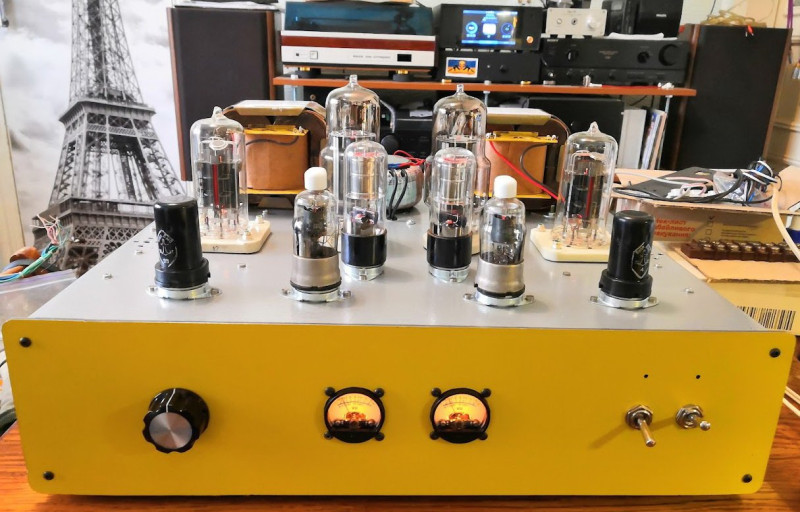

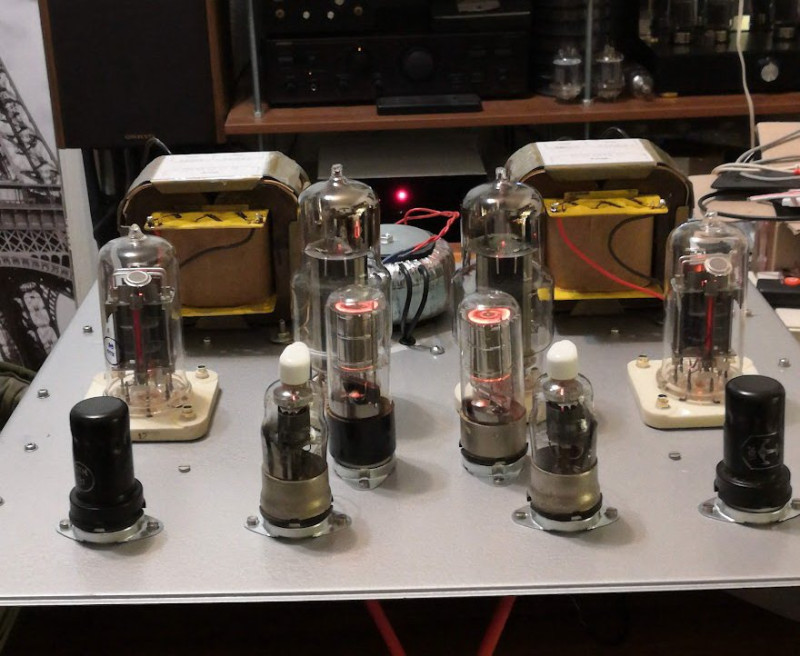

макет 6С41С.jpg (275.91 КБ) 7410 просмотров

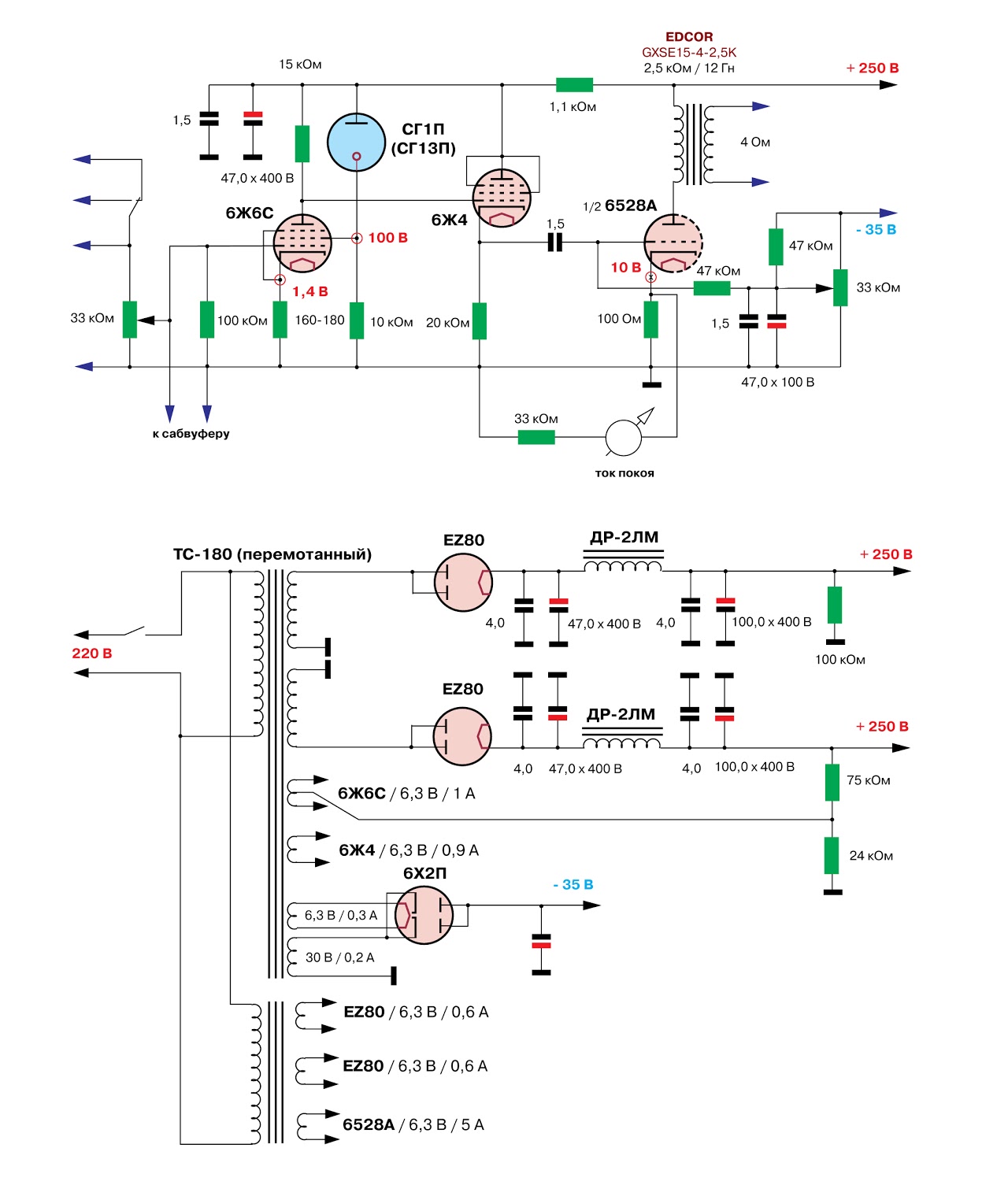

Оригинальная схема

Схема Димы.jpg (170.45 КБ) 7410 просмотров

6Ж6С довольно редкая лампа, я поставил 6Ж3. Выходную тоже заменил на отечественную 6С41С с более линейными характеристиками.
Питание на диодах с электронным дросселем. Питание второй сетки 6Ж3 на стабилизаторе с полевым транзистором.

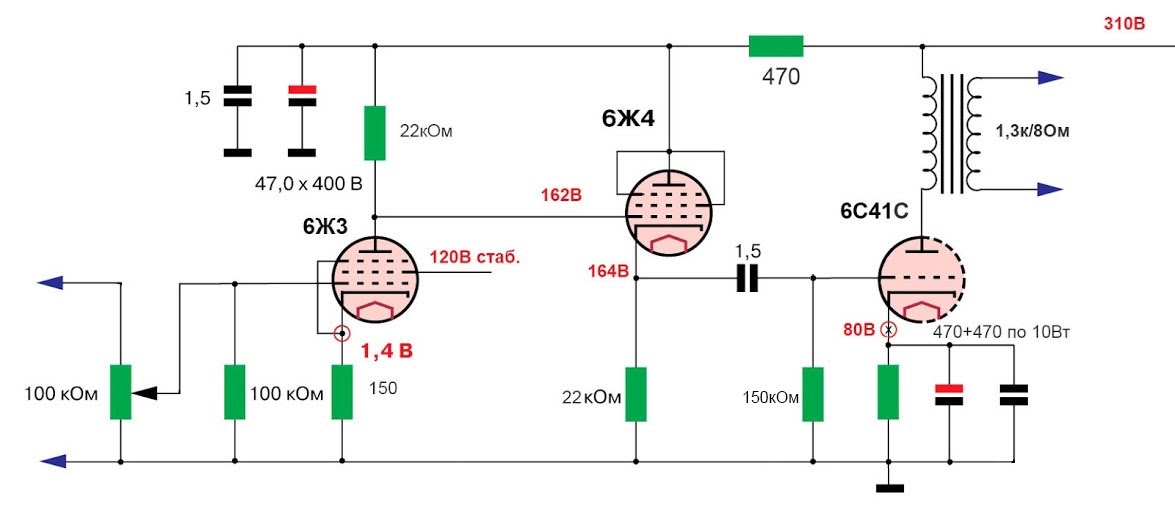

Мой вариант усилителя

6С41С моя схема.jpg (53.3 КБ) 7410 просмотров

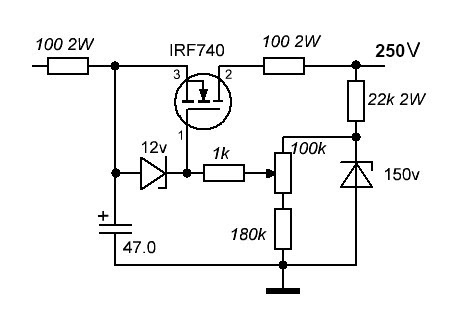

Схема стабилизатора второй сетки 6Ж3

стаб для 6Ж3.jpg (16.85 КБ) 7410 просмотров

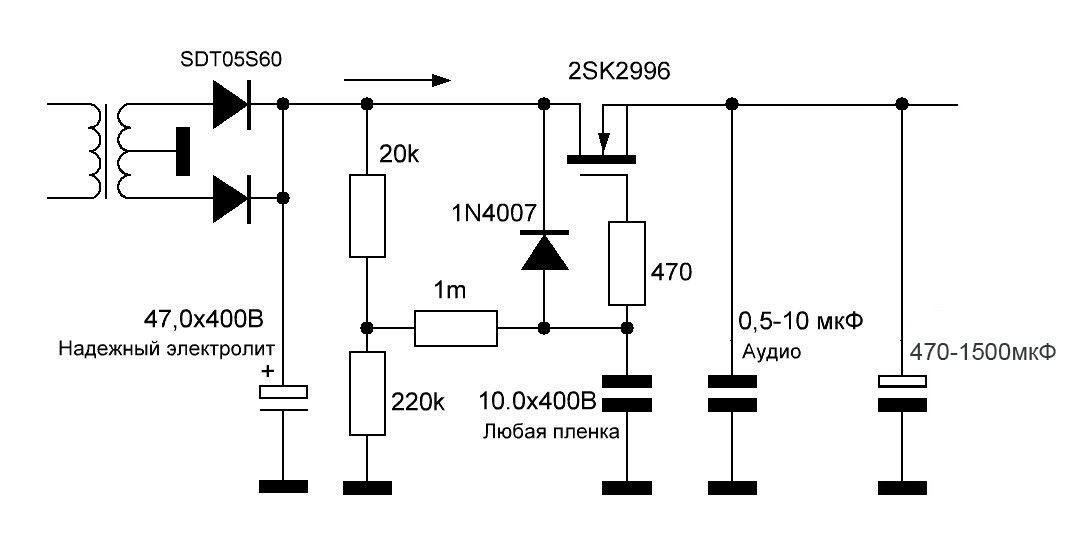

Блок питания

Электронный дроссель.jpg (45.84 КБ) 7410 просмотров

6С41С - очень низкоомная лампа. Обеспечивает отличный контроль акустики, четкий фактурный бас. По своим звуковым качествам не уступает именитым представителям радиоламп для аудио. Туговатая в раскачке, поэтому Дима применил катодный повторитель.
Как и все проекты LinuxManiac, усилитель продуман, обкатан - бери и повторяй. Что я и сделал.
До чистового варианта у меня дело не дошло, ждет своего времени.

[lgedmitry]

в оригинальной схеме не очень мне понравилось питание экрана 6ж6с. Режим сильно гулять будет при изменении питающего напряжения. Если б хотя бы стабилизатор между сеткой и землёй стоял - было б лучше гораздо.
Хотя, может эти изменения режима и некритичны.

[Lektor]

Это хитромудрое включение когда-то было предложено А.Манаковым, а может и еще кем-то. Этот вариант лучше резистивного делителя, но хуже стабилизатора. Удобно если нет подходящего газоразрядника, а хочется поставить именно красивый светящийся баллончик. Лично мне они технически не нравятся, иногда хлопают при зажигании и красят звук. Подпереть сетку конденсатором тоже не получится, газоразрядник начинает генерить. А подпереть надо бы.
Транзисторный не вписывается в тему ламп, но с практической стороны очень удобен и отлично выполняет свою работу. Он абсолютно не красит звук. Можно легко регулировать напряжение на сетке. Плюс-минус пять вольт заметно отражаются на звуке.

[LinuxManiac]

Это хитромудрое включение когда-то было предложено А.Манаковым, а может и еще кем-то.

Почти как всегда - все придумали не только до нас, но и до А.И. Манакова.

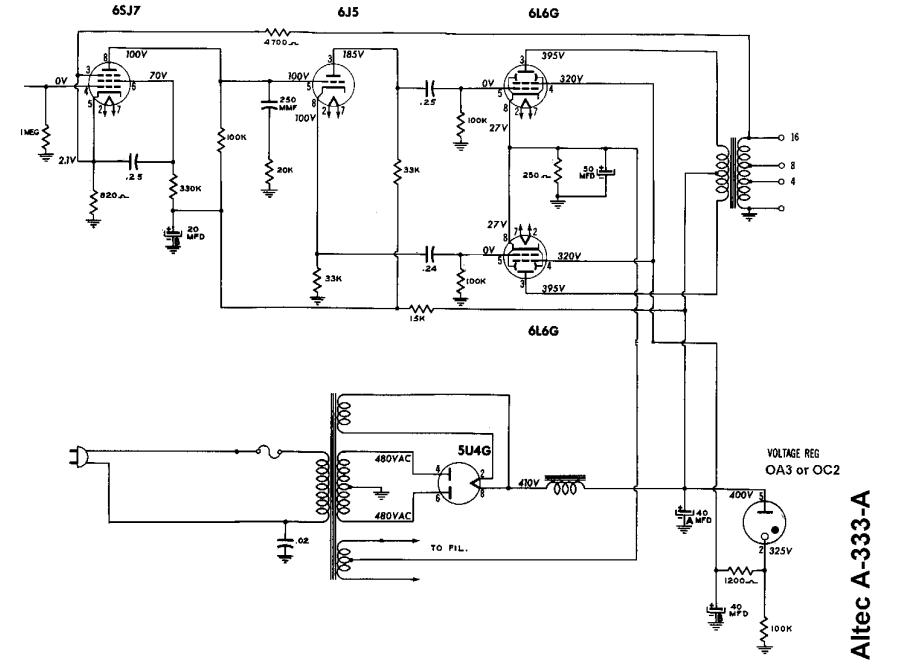

Вот схема усилителя Altec A-333-A.


Экранные сетки ламп выходного каскада питаются от стабилизатора с включением стабилитрона к источнику анодного питания.

В оригинальной схеме не очень мне понравилось питание экрана 6ж6с. Режим сильно гулять будет при изменении питающего напряжения. Если б хотя бы стабилизатор между сеткой и землёй стоял - было б лучше гораздо. Хотя, может эти изменения режима и некритичны.

Рассуждения, в принципе, в верном направлении. Но на практике, действительно, это не столь важно. Задача стабилизации по экранной сетке заключается не только в стабилизации вообще (по отношению к напряжению питания), но - что важнее - в стабилизации на фоне меняющегося усиливаемого сигнала. В отсутствие стабилизации при увеличении амплитуды сигнала на управляющей сетке в положительную полуволну возрастет ток анода и ток экранной сетки. Изменение (уменьшение) напряжения на аноде при этом есть, собственно, то, чего добиваемся от лампы - усиливаем сигнал. А, вот, уменьшение, при этом же, напряжения на экранной сетке ведет к мгновенному сближению линий ВАХ и уменьшению усиления. Так, что ламповый каскад работает при этом как компрессор сигнала (чем больше сигнал, тем в меньшей мере он усиливается). А стабилизация (любого рода) устраняет этот феномен компрессии.
При включении стабилитрона как между анодным питанием и второй сеткой, так и между катодом и второй сеткой получается питание сетки от источника с низким сопротивлением. Какой из вариантов - для устранения феномена компрессии - не принципиально при условии работы выходного каскада в класса А (общий ток потребления не меняется). Но в моем варианте не нужно рассчитывать номинал резистора последовательно со стабилитроном (ставлю изначально большой номинал - лишь бы стабилитрон зажигался независимо от появления тока сетки), и этот резистор может быть минимальной мощности вместо типично (с запасом) 2 - 4 – 6 ватт.

[Lektor]

Стабилизация сетки - это уже доводка и отчасти вкусовщина. Некоторым нравиться резистивный делитель с конденсатором. Звук со стабилизатором им напоминает "транзисторный".
Кто хочет оторваться по полной в знакомстве с ламповым звуком, советую кенотронное питание. Это будет шикарный опыт.

[lgedmitry]

Очень хорошая аргументация, Дмитрий. Спасибо! Действительно, когда ток сетки бежит через стабилизатор, а не параллельно ему - оно энергетически проще. Ну а если некоторая нестабильность режима тут не влияет - то да, вариант удобственный

[RUS_D]

Лежать у мене дуже довго декілька ламп 6ж6с (51 та 59р.в.) - можливо спробую їх у такому проекті (довгострой), як буду вдома.
І тут виникло питання - на колпачку ж знаходиться перша сітка (вхідна), як товариство проводить до неї підключення сигналу?? провідник екранується чи так підключаєте?


[LinuxManiac]

Підключав без екранування.

[RUS_D]

На стапелі вже стоїть
Чекає приїзду резисторів катодних, вдома нічого подібного по тумбочках не знайшов...
В живленні після кенотрону 5Ц8С стоїть 3 MKP C.4A 15mF 400V, дросель Д39 за ним 330mF *400V
Стабілітрони поставив СГ3С, напруга після кенотронів близко 250в.
Ток планую виставити для 6С41С 120-150ма. (будуть якісь поради по цьому)
Поки йде прогрів всіх лампочок - деякі 1954 р.в.

[LinuxManiac]

Ток планую виставити для 6С41С 120-150ма. (будуть якісь поради по цьому)

Варіанти режимів 6С41С, залежно від напруги на аноді (за умови Pa макс = 25W):
Ra=1,5k; Ua=220V; Ug1=-80V; Ia=110mA; Pмакс=6,8W
Ra=2k; Ua=240V; Ug1=-90V; Ia=100mA; Pмакс=8,5W
Ra=3k; Ua=260V; Ug1=-100V; Ia=90mA; Pмакс=5,8W
Ra=4k; Ua=275V; Ug1=-110V; Ia=90mA; Pмакс=5,3W

Струм спокою, безумовно, можна збільшити, за умови відсутності каління анодів.

[RUS_D]

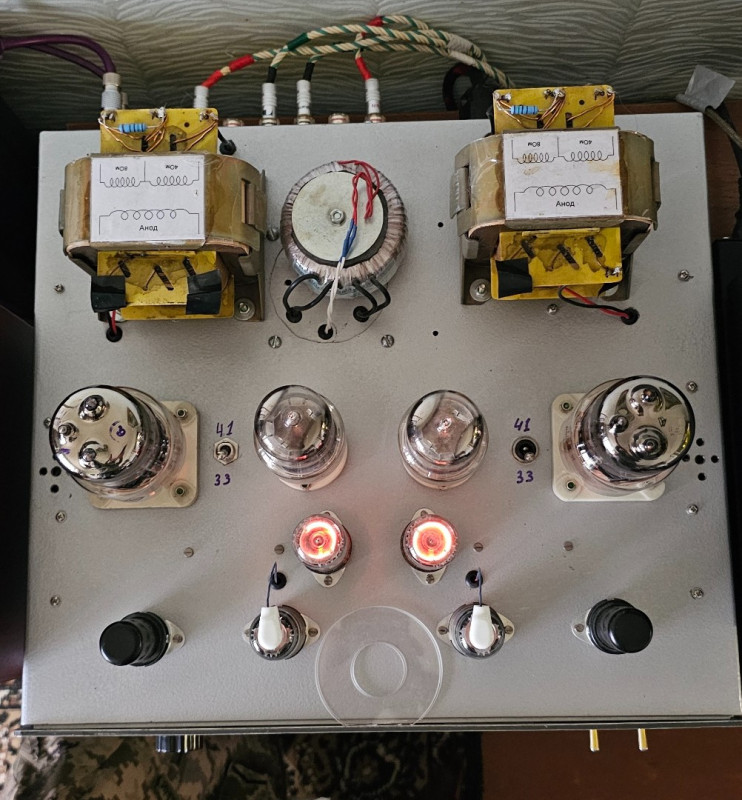

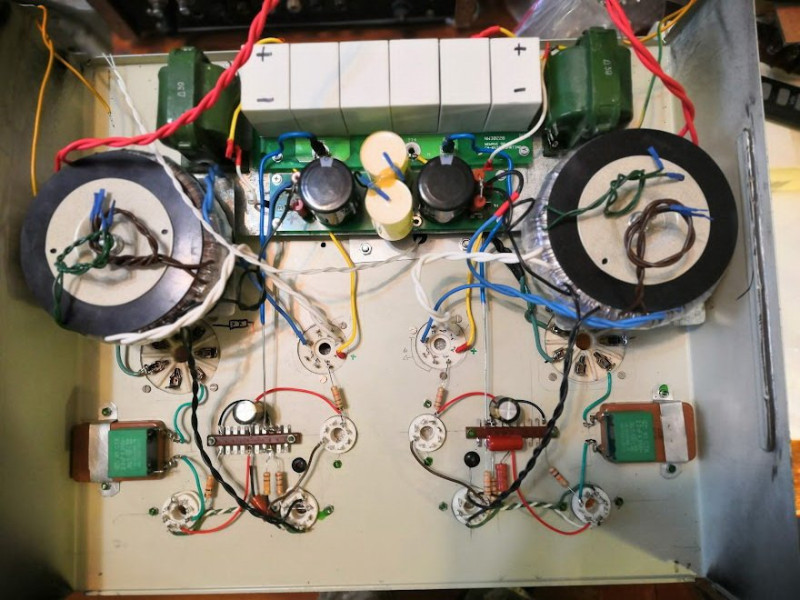

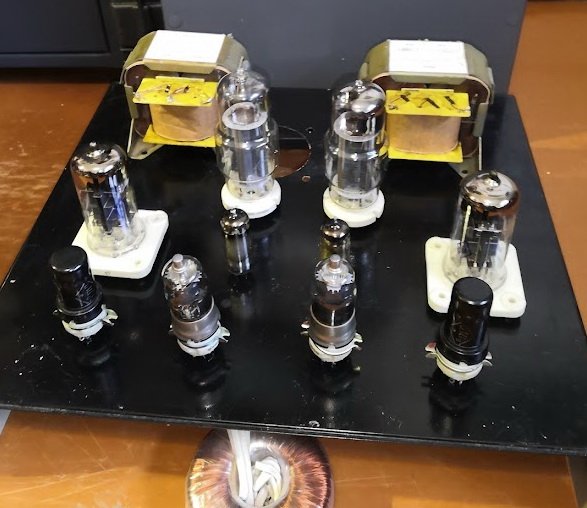

Підсилювач зібраний.
Ток вихідних ламп 120ма при 220 анодного.
Стає на прогрів...

[LinuxManiac]

Від усього серця вітаю вас із успіхом! Це серйозна робота і варта зусиль конструкція!
Впевнений, що і звучання буде гарним.

[RUS_D]

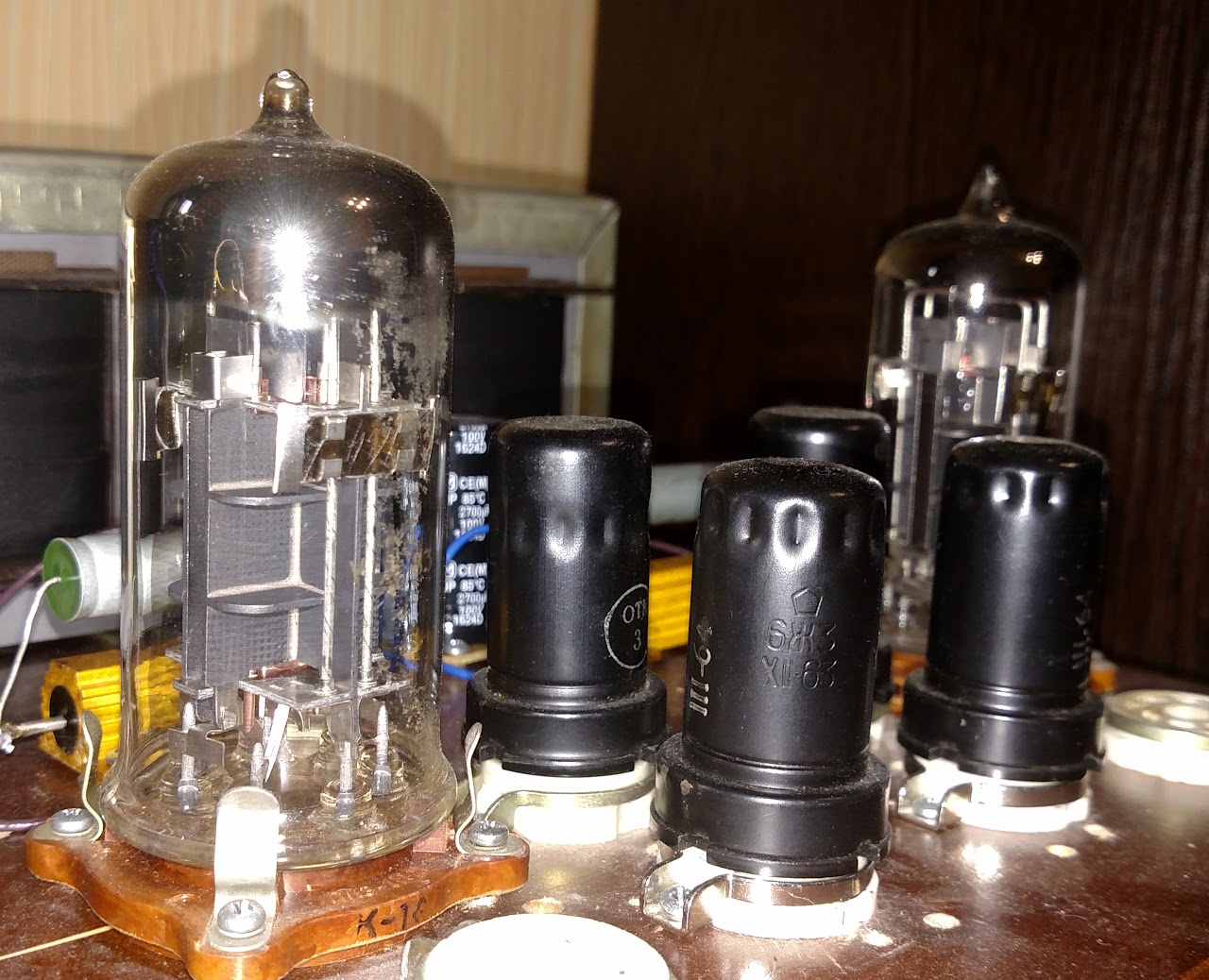

Доброго вечора, при розкопці тумбочок знайшов в старих запасах парочку 6С33С.
Година праці + 2 тумблери і в підсилювачі можливо проводити заміну 6С41С на цю бомбезну лампу.
Комутація тумблером всього однієї ножки (1 ножку зєднуємо з 2) так ми включаємо половинку 6С33С.

Для тих хто буде проводити таку модифікацію - ПОПЕРЕДЖЕННЯ.
Не забуваємо при зміні лампи на 6С41С перемкнути тумблер, а то замкнете анод на накал у неї анод має зєднання з 2, 4 та 6 ножками.

Тепер враження по звуку.
1. лампа прогрівається довше хвилин на 5-10 чим 6С41С
2. Звук трохи змінився, я б сказав що НЧ стали трохи важчими та упругішими, ВЧ ніби то стали більш кристальнішими.
Але треба ще прогріти лампи, вони нові з кучою штампиків воєнної прийомки (рік випуску 1976).
Загальний висновок 6С33С мають право жити в цьму підсилювачі, але включені половинкою.
Для повного включення обох половинок потрібний другий БЖ для накалу та інші вихідні ТВЗ.

[Николаевич]

- мені теж при половині живленні 33 і анодному трансформаторі 800-1.2 ком.(можна ком.) та драйвері EL803 звучання подобається більше . є бажання спробувати 6с18с.

[LinuxManiac]

Можете, будь ласка, навести схему та конструктивні дані вихідних трансформаторів?

[Николаевич]

- трансформатори давно брав готові у Харкові. автор Олексій Шалін. точно пам'ятаю залізо ш40-60 дріт первички 0.9 вторинки 1.2мм я не вдома .коли повернуся спробую знайти дані.
