модуль умз lm1875 с али

[Luk]

здравствуйте! во первых хочу поблагодарить Вас всех за этот форум и в частности Alex'а за канал в YouTube, много полезной и интересной информации! а главное чувствуется здесь какая-то ламповая атмосфера.) Спасибо! вот наконец то решился зарегистрироваться так как захотел собрать свой первый умз и у меня возникли некоторые вопросы/трудности. поэтому прошу подсказки и совета у опытных.

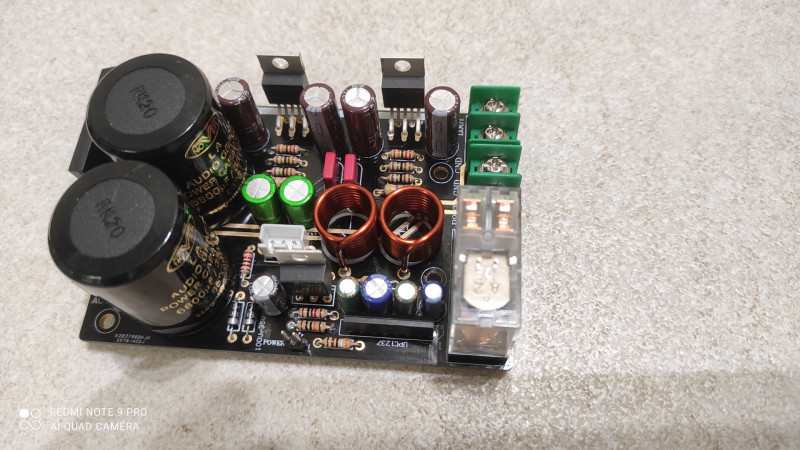

итак, был заказан на али. модуль усилка на lm1875 с защитой АС, выпрямителем и фильтром на одной плате. собралось все без проблем. подключил дины ( ширики 10гдш 4 Ом) тишина, есть небольшой шум/гудение если приложить ухо к динам не очень уверен откуда лезут с сигнала или с бп. но когда подключаю смартфон или блютуз приемник ( запитан отдельным бп - зарядка от тел.) то наводки и помехи значительно усиливались, даже если просто сам сигнальный кабель висел в воздухе то хорошо были слышны.
сигнальный кабель экранировал - помехи пропали до еле слышного уровня пока не подключить его в источник.

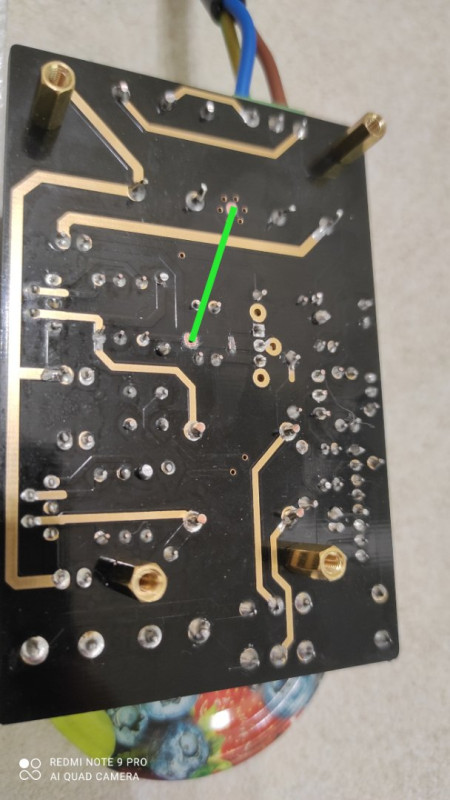

соединил на плате перемычкой общую землю (см.фото), помехи снова стали меньше при подключении к источникам.
затем добавил в разрыв сигнального кабеля резистор 50 КОм для рег. громкости - шум/гул добавился. причем где-то на половине регулировки они почему-то уменьшаются до приемлемого уровня.
замаялся уже с этим шумом вторые выходные подряд морочаюсь.
ежели у кого есть на этот счет идеи прошу подсказать.

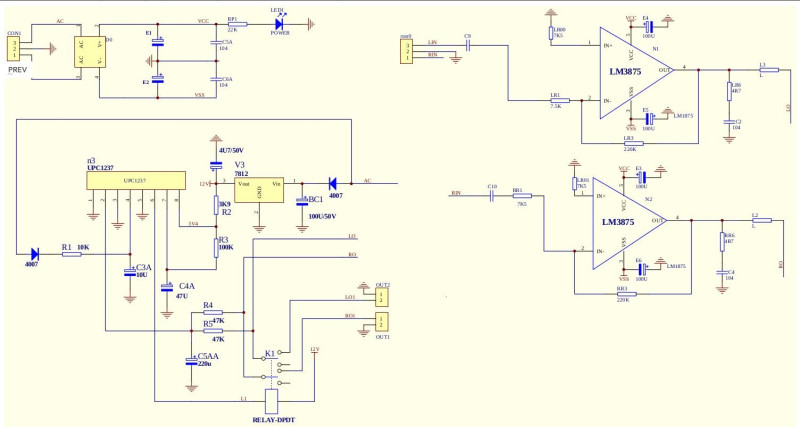

питание тор. 18-0-18. схему прилагаю, единственное отличие - нету шунтов на кондерах (6800uF) фильтра питаная.
еще смущает коефициент усиления здесь 29 ( соотн. R1(7.5KOm) R3(220KOm)), даташит рекомендует 22 - R1 10KOm R3 22KOm. может это влиять на чувствительность к помехам или это норм. для инверт. включения? просто R1 задает входное сопротивление, какое оно должно быть? что думаете?
еще для полноты картины : C9 C10 10uF, R1 7.5KOm, R3 220KOm, E3 E4 E5 E6 120uF, C2 C4 0.1 uF пленка.

[Canny]

А если закоротить вход усилителя, гул есть?

[Luk]

да, есть. чуть слышно, но есть. причем он больше выражен при закороченом входе. если просто провод не подключен висит в воздухе то больше похоже на свист, больше высоких частот как бы в шуме.

[Alex]

Если при коротком входе есть гул, то скорое всего он по питанию, то есть не хватает емкости конденсаторов в фильтре питания.

[Luk]

может подделка в наборе...сразу не перемерил..
какую емкость поставить, где то 8-10тыс. uF?

[Alex]

Я бы паралельно добавил столько же мф и послушал

[Luk]

а добавить то особо и нечего..( спрошу у знакомого может у него пару емкостей завалялось.
если нет, тогда буду в маг. заказывать.
а шунтировать их нужно будет? если да, то чем лучше? чтобы сразу заказать

[Inok]

Желательно, можно 0.1 мф.

[Luk]

емкость в большую сторону не помешает? вместе с электролитами могу заказать у одного человека 0.33mkF-100V Philips MKT371 и
1.5mkF-100V Philips MKT373 (гугл говорит полиэфирная пленка), такие пойдут?

[Dysindich]

Пока, лучше не надо. Позже, когда с призвуками и фонами разберетесь, тогда и до шунтирования дело дойдет. (тем более, что есть нюансы по использованию шунтирующей пленки). Шунты по питанию (главных больших банок, как правило, лежат в диапазоне 1-2,5 мкФ пленка полипропилен - качественный (ВЧ) с резистором (качественным -металлопленка на 30-130 Ом и 1Вт ). Короче, почитаете еще по этому вопросу и начнете ориентироваться
Думаю, что направление поиска верное - мишура с кабелями, экранами и их подключением...

[Luk]

емкости заказал. дождусь выходного попробую

[Luk]

добрался вчера вечером наконец к своим ЛМ"кам...
в общем фон убрать пока не получилось.
добавлял еще 2 по 10000мкФ емкости в фильтр, менял взамен штатным, шунтировал диодный мост (сборка RBV5006) 0,1мкФ керамикой - никакого результата.
пробовал менять соотношение R1 R3. при 7.5 кОм к 160 кОм фон стал громче, при 1 кОм к 20 кОм стал немного тише чем изначально. дальше подбирать не стал так как подумал что это скорей борьба с последствиями, а не причиной.
куда копать дальше пока не знаю. вроде простейшая схема, а тут на тебе.

[Luk]

небольшое предисловие:
труднее всего для меня придумать с чего начать продолжение созданной темы. на форум периодически захожу, уже раза три что-то начинал писать, потом удалял откладывая на потом...и в который раз начав решил записывать как есть. за время крайнего поста в теме, много воды утекло, многое у многих моих земляков изменилось (и в целом не в лучшую сторону), много чего пережито. после 24го было естественно не до этого, потом выезд в более спокойную территорию страны с целью обеспечения безопасности своей семьи, возвращение, поиск новой работы, постепенное возвращение к предыдущему укладу жизни с новыми вводными. тем не менее вернулся к уже одному из любимых своих хобби и...

хочу сделать логическое завершений темы и поделится с Вами дальнейшей судьбой данного модуля
в общем потратив несколько выходных на поиск причины неудовлетворительной работы данного модуля, для себя сделал вывод что неправильно разведена плата, от чего может быть и шум при работе. покупать снова еще один готовый китайский модуль (снова кот в мешке) уже не хотелось, поэтому принял решение осваивать ЛУТ и делать самому платы усилителя по готовым проверенными многими ПП. разобрал модуль на запчасти, оставив только блок защиты ( еще пригодится ).
собирать решил на этих же lm1875 (не оригинал конечно, но вроде как неплохие новоделы). выбор ПП пал на Линкоровские наработки, а именно плату для этих микросхем "MF3" топология которой позволяет на одной плате заменой нескольких деталей собрать несколько вариантов схемотехники усилителя. я нацелился на вариант MadFeadback ради которого автор и разработал эту ПП. закупив необходимых деталей вытравил платы сразу на оба канала.

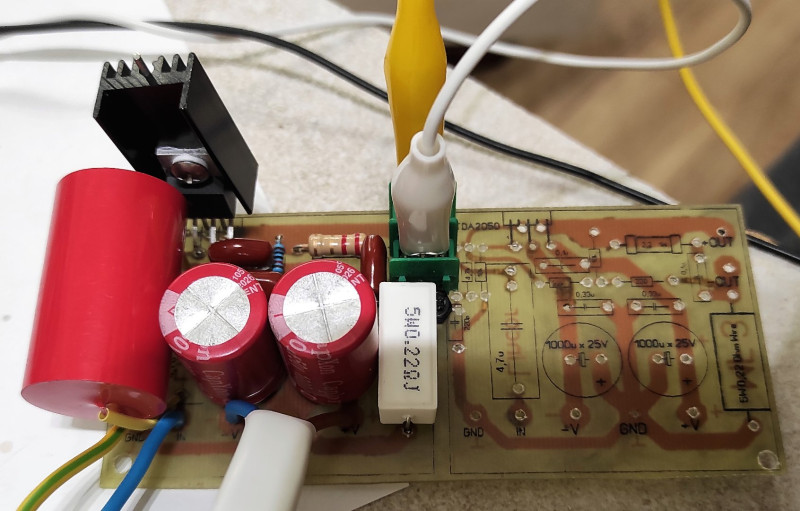

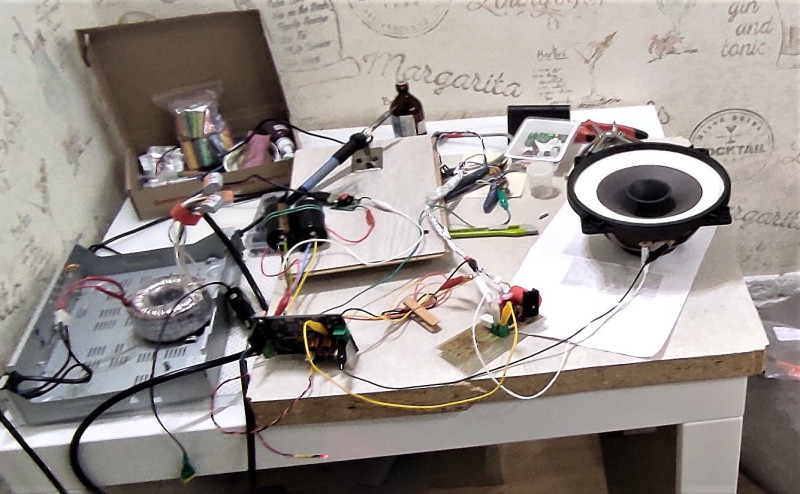

собрав один канал подключил все на столе буквально на соплях, запитав от фильтра БП модуля - результатом остался доволен, в динамике почти никаких лишних шумов! есть конечно шипение и еле слышно похожее на 50гц, но для этого надо прикладывать ухо к динамику.

стало понятно куда двигаться дальше.
ход работ разобью на несколько отдельных постов, чтобы не было все скопом в одном, да и не успеваю уже все выложить за раз.
для понимания - усилитель уже собран в оконечник и радует хозяина и гостей процесс сборки выкладываю чтобы довести до логического завершения открытую мною тему. да и просто интересно поделится и принять участие в кругу единомышленников по хобби. а может кто-то, как я в свое время, зайдет и вдохновится на сборку своего усилителя
и еще большая благодарность всем кто помогал и делится опытом и советами

[Luk]

далее почитав об соединении земель в усилителе решил собирать по схеме двойного моно, во избежание земляных петель.

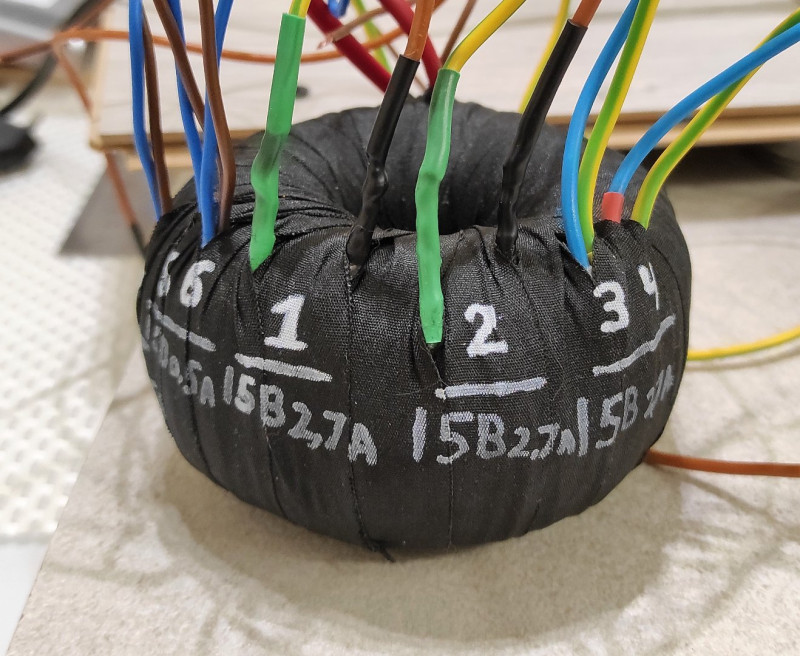

вторичка трансформатора была перемотана под свои нужды ( 4х15в на усилитель, 2х15в на защиту и одна 12в на стрелочный индикатор).
выпрямитель на каждый канал свой, сделал простенькие из диодных сборок, 2х6800мкФ и 2х10000мкФ конденсаторов которые уже были в наличии. питание трансформатора тоже через простенький фильтр из дросселя, варистора и нескольких конденсаторов.

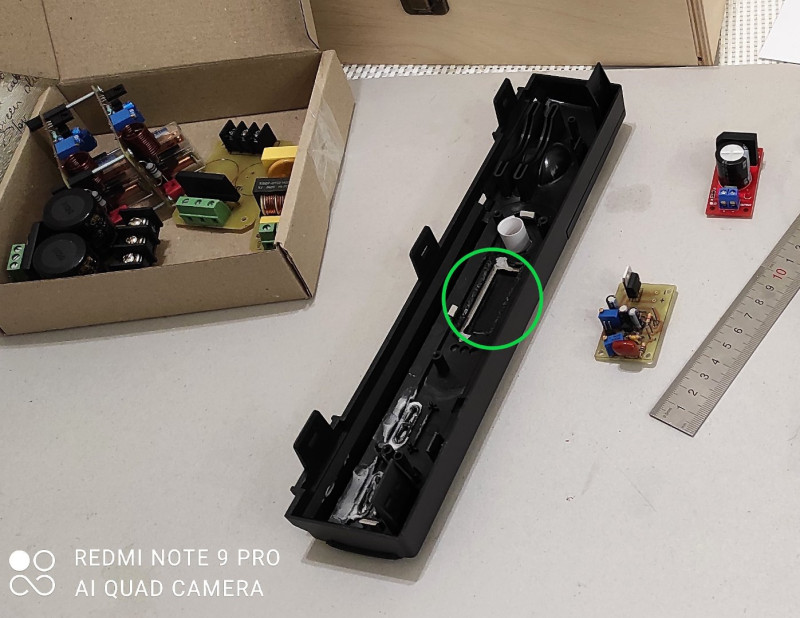

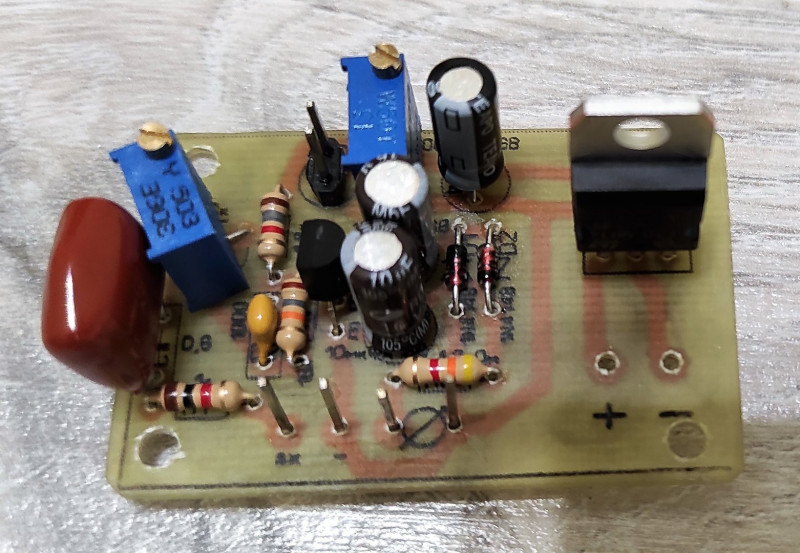

в окошко, в панели от тв ресивера, чтобы не закрашивать или не оставлять пустым, придумал вставить один стрелочный индикатор и сделать подсветку. схему и плату драйвера взял на канале Radio-Lab. схема не претендует на точность но для красоты самое то

[Luk]

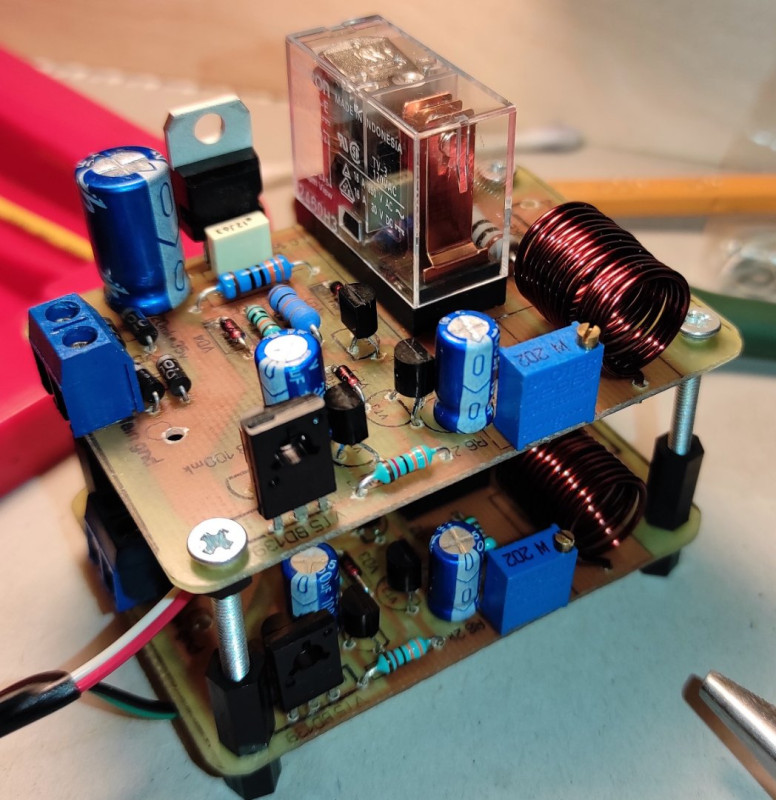

систему защиты акустики взял от УМЗЧ "Натали", упрощенную без терм контроля. на борту задержка вкл, защита от постоянки, защита от "дурака" - не подключит акустику с меньшим сопротивлением чем вы настроите, индикация аварии. тоже на каждый канал по своей платке.

[Luk]

постепенно все это дело примерялось и устанавливалось на свои места в корпус. признаться честно - еле все разместил так как корпус брал с расчетом на стерео модуль.

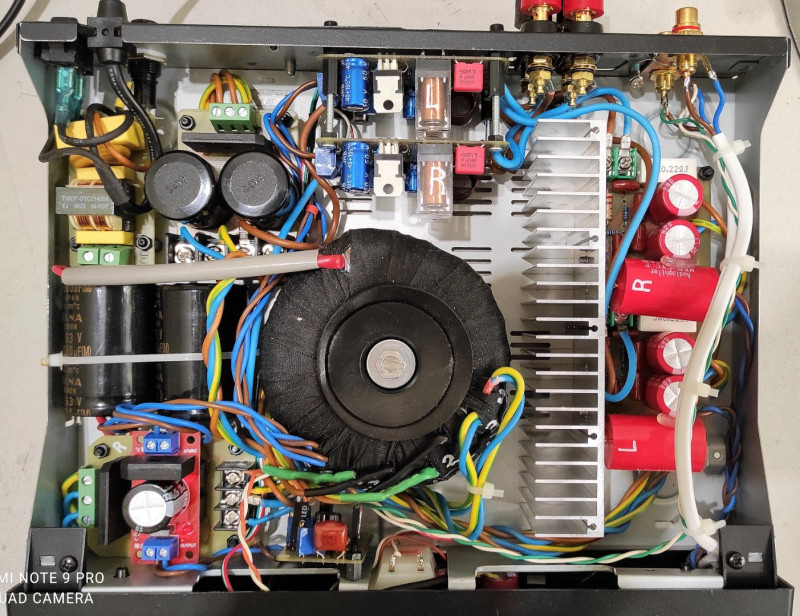

такой вот в итоге вышел интерьер:

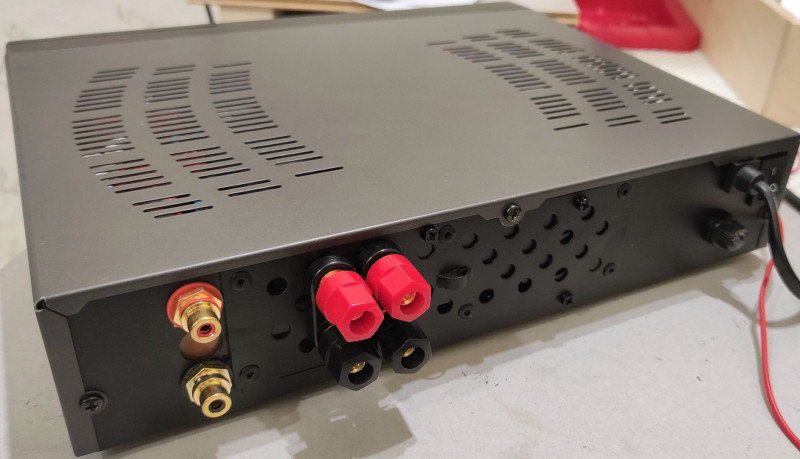

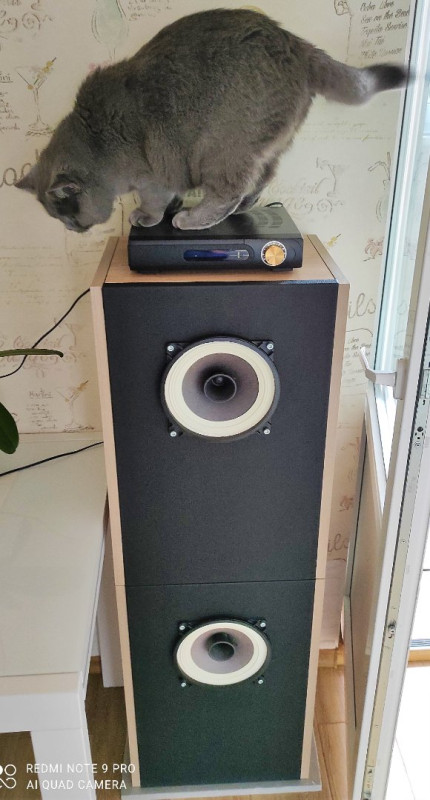

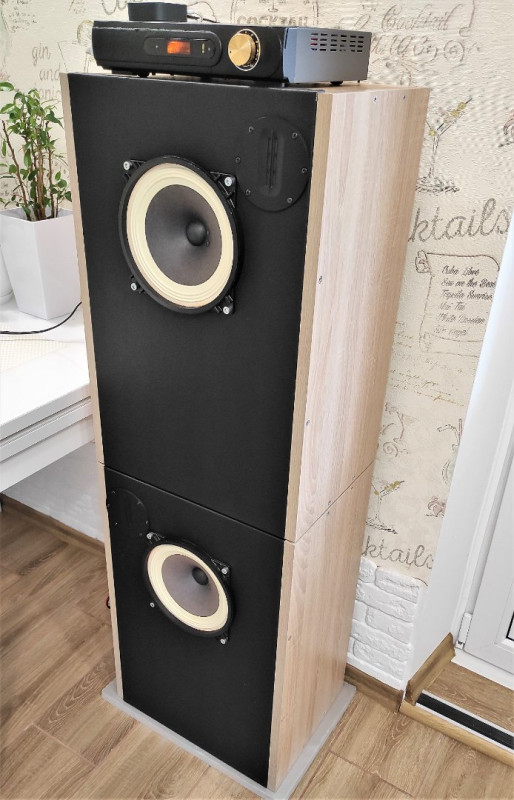

экстерьер:

[Luk]

Немного о звучании: как предупреждает автор схема MF3 (ИТУН) адекватно работает только с однополосными или двухполосными с простейшими фильтрами АС. Что для моих колонок как раз подходило.

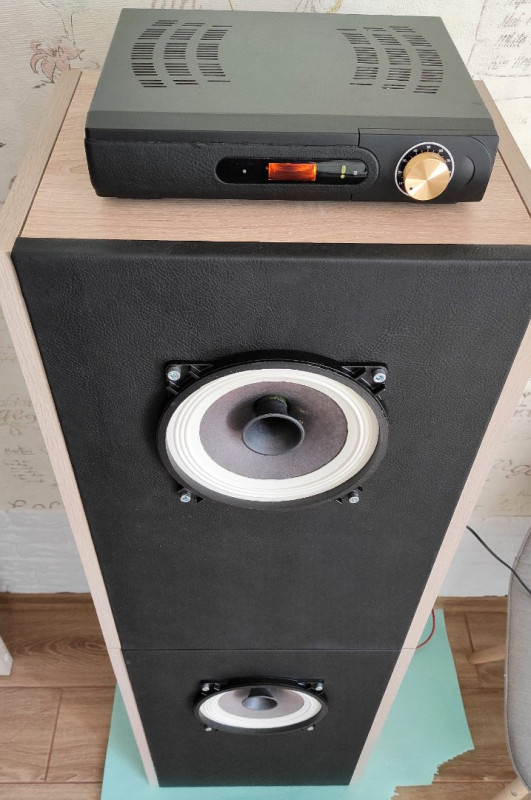

Собрав и подключив колонки к усилителю (шп 10гдш в ЗЯ 65л), звучание для моего не искушенного слуха понравилось. Сравнил с тем, что есть в хозяйстве - настольные Sven BF-01 – первое понравились больше (еще бы при таких размерах). Менее зажато, бас намного глубже, особенно прикольно слушать композиции с раскатами грома – классно звучат.
Потом прочитав статью А. Лукина «2-х полосная АС (10 ГДШ-1-4 + AL-100)» - захотел повторить. Тем более что все для этого уже было, нужно только врезать ВЧ динамики и сделать фильтр. Немного подкопив, купил два ВЧ динамика и детали для фильтра.
Помня, что схема MF3 не подходит к АС с таким фильтром, переделал один канал на инверт. включение с Т образной ООС (плата позволяет собирать на ней 4 вар. Схем) к которому подключил навесом собранную двухполосную колонку. А второй оставил, как и было с однополосной, чтобы, меняя баланс на источнике сравнить оба варианта.
В итоге первый (переделанный) канал звучал мягче, более сбалансированно и как оказалось детальнее.
Второй, по схеме ИТУН MF3, в сравнении, такое ощущение как будто на темброблоке выкручены на максимум ВЧ и НЧ, из-за чего создавалось впечатление более яркого звучания, басов конечно больше и высокие как будто кричат.
Сравнивая разные композиции, услышал в песне Rammstein – Diamant с 1мин13сек в первом канале отчетливо бас-гитару с ее характерным немного металлическим призвуком. Во втором канале это был просто какой-то инструмент с бас эффектом, о том что это бас-гитара нужно было домысливать самому. В итоге переделал и второй канал, доделал акустику и радуюсь хорошему звуку. А если не хватает басов под настроение, включаю собранный активный темброблок, тогда раскаты грома стают еще более раскатистыми

[Alex]

Отлично получилось, поздравяю!
