Поговорим о DBX DriveRack PA2 и его китайском клоне

[PJK]

Так как на просторах интернета я часто встречаю отзывы о китайском клоне DBX DriveRack PA2, да ещё и с восторженными возгласами, что всё классно, решил написать по сути уникальный контент насчёт этого девайса.
Сколько не искал - не нашёл. Возможно это будет кому-то полезно.
Начнём с видео на канале stalker29218

phpBB [media]

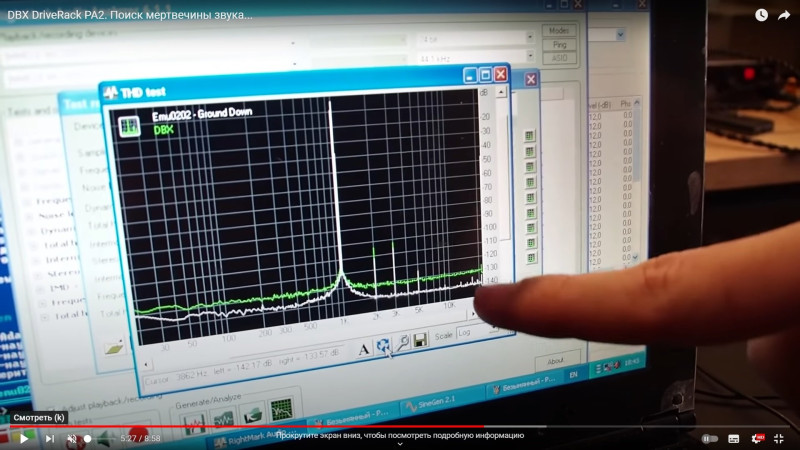

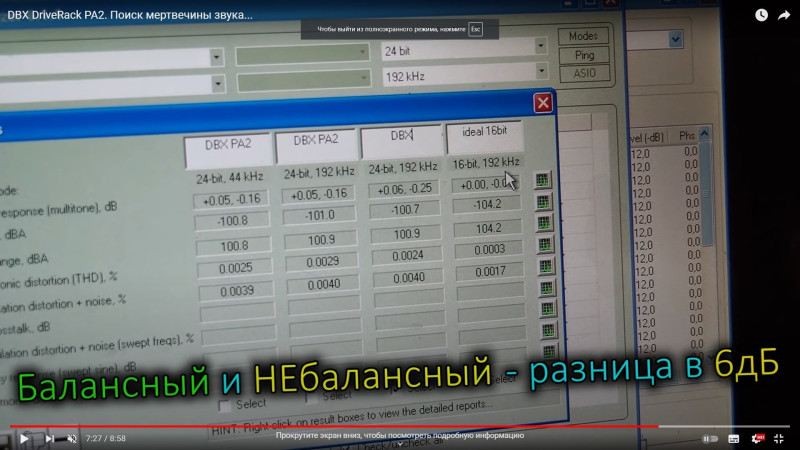

В нём эту коробочку вскрывают и показывают детали. Хозяин сего девайса приобрёл оригинал за (~$600), так как измерения технических параметров показали полную идентичность с указанными в мануале производителя.

Сейчас, оригинал на нашем рынке стоит от $600 до $900.....
Что я могу сказать, потрогать мне сей девайс очень интересно, с учётом крайне удобной программы, а зелёное земноводное душит ))
Ну и конечно же я полез на "родной" Алиэкспресс.
Почитал отзывы, и решил рискнуть. Купил я его с учётом доставки за $240.
Покупал здесь: https://aliexpress.ru/item/100500412890 ... 2378868551
Пришёл быстро, около 2х недель.
Распаковал - вид идеальный. Никакой кустарщиной и не пахнет. Коробка, инструкции, корпус, всё супер.
Первое включение, всё работает. Запускаю софт - всё работает. Нареканий нет!
Стал прогонять на слух знакомые треки, и вот тут меня насторожил излишне подчёркнутый "верх".
Это как фотографию взять и применить"шарпенинг", резко, но не натурально.
Ну думаю, нашёл себе занятие ))

[PJK]

Начал конечно же с измерений.

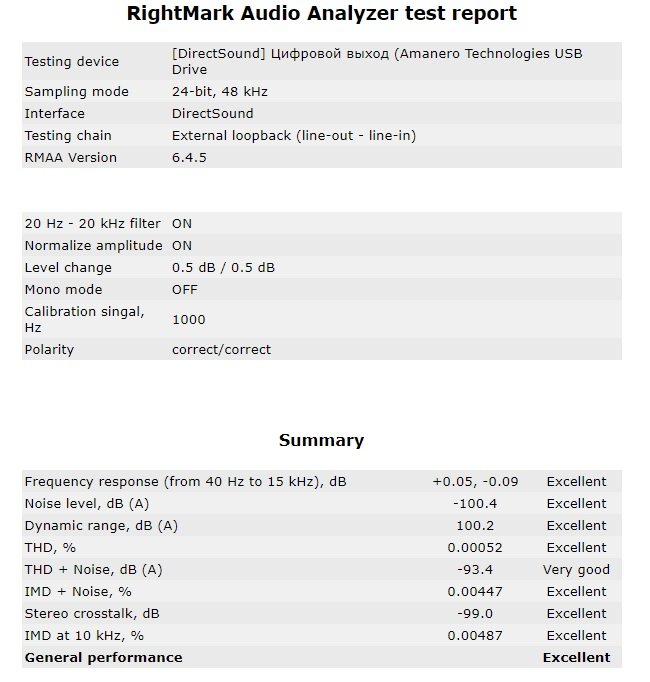

Источник - Khadas tone board
АЦП - cosmos e1da
Подопытный - китайский клон DBX DriveRack PA2
---

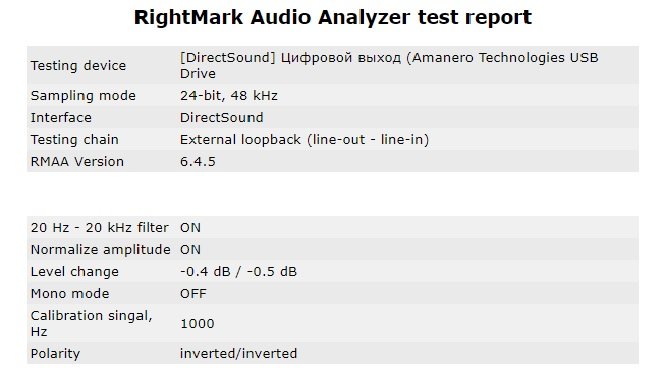

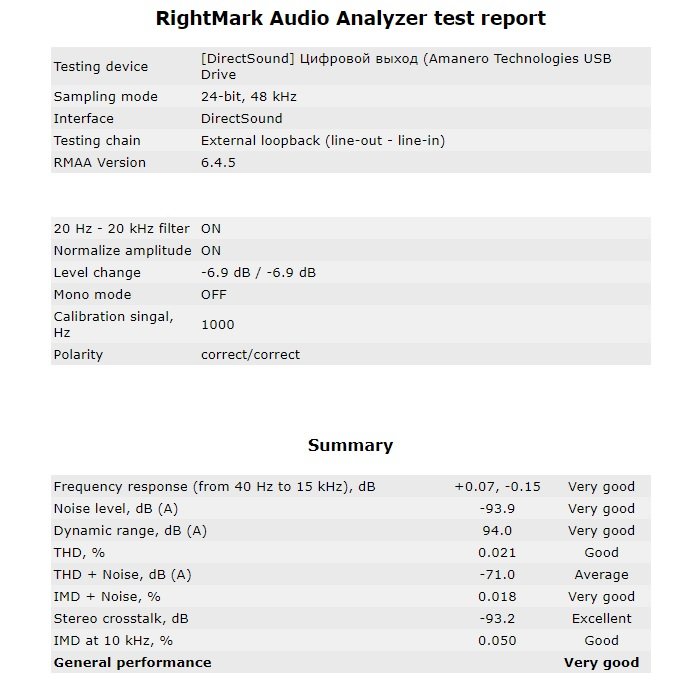

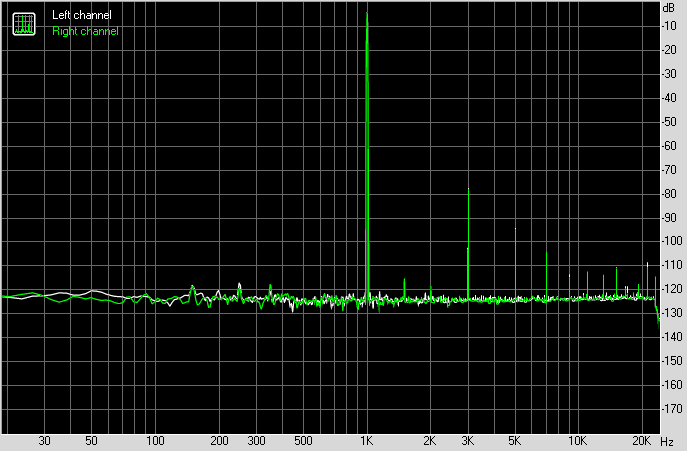

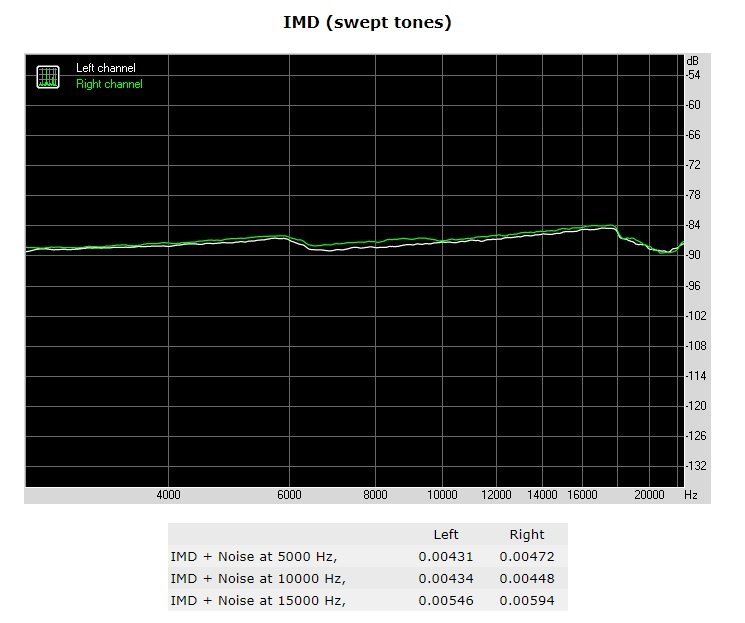

Измерения показали мгновенно всю картину. На уровне сигнала ~ -6.9db третья гармоника устремилась на уровень -80db, при начисто отсутствии 2ой. А если уровень вывести к 0db, то THD устремляется к -70db.



Шумовая полка на 5db выше оригинала (-125db против -130). THD и IMD на порядок выше оригинала. Фона нет, хоть это радует.
Ну что ж, вскрытие покажет, можно ли с этим что-то сделать. Хотелось бы вторую гармонику на уровне -95...-100db, а третью ниже..

[PJK]

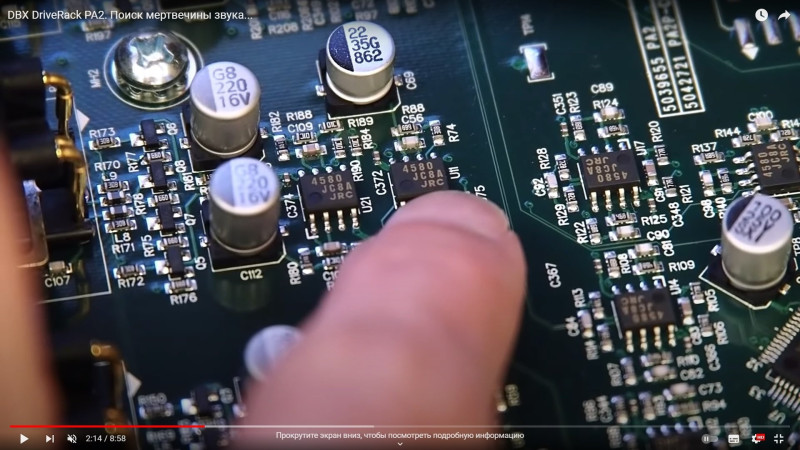

Вскрываем!

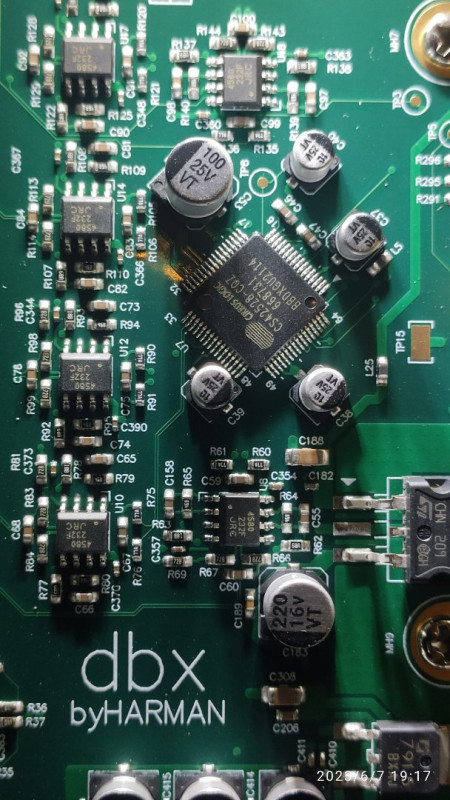

Печатная плата неотличима от оригинала.

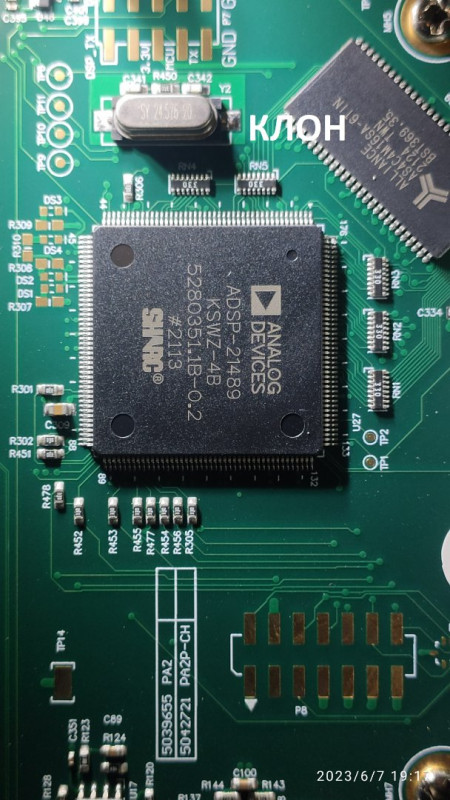

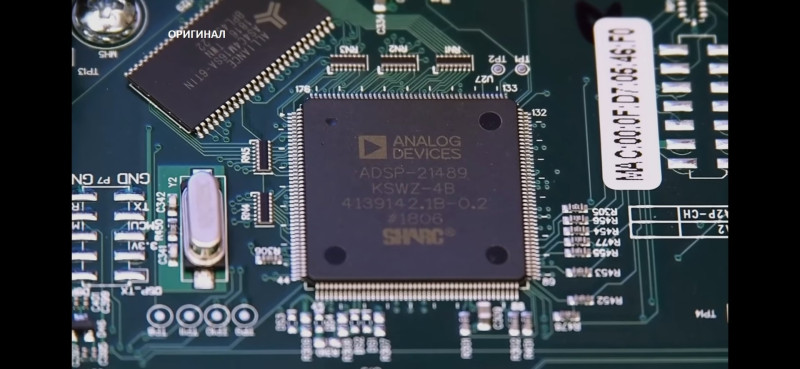

Процессор ADSP21489 идентичен с оригиналом.

[PJK]

АЦП (2канала) и ЦАП (8каналов) - cs42528 (https://www.cirrus.com/products/cs42528/) идентичны.
А вот стоящие операционные усилители JRC4580 отличаются очень сильно.
Вот оригинал:

А это клон:

И такое ощущение, что даже эти выглядящие по другому JRC4580 - "перебитые" с ещё более дешёвых ОУ, например с LM358 (моё предположение).
Попробую заменить на LM4562 (LME49720), посмотрим что изменится.
По остальным компонентам у меня нареканий нет.
---
Так-же нечётные гармоники могут быть сгенерированы из-за некачественной керамики.
Вот очень хорошая статья:
https://www.edn.com/signal-distortion-f ... apacitors/

[Justas*]

Ну вот, а писали что тема DSP никому не интересна. Неинтересна, когда только вскользь упомянута. А здесь всё как положено, с описанием проблем, фото, ссылками.
Уже несколько месяцев думаю о приобретении именно этого DBX. И та же дилемма, оригинал - дороговато, с Али - напряжно.
Осталось выяснить, что даёт такой высокий THD+N. АЦП, ЦАП или аналоговая часть.
Думаю, аналоговую часть можно проверить. Взять сигнал непосредственно с ЦАП и подать на внешний ФНЧ с нормальным ОУ.
Вопрос. Оба входа и все выходы дают такие искажения?

[PJK]

Покупайте смело с Али...
Искажения даёт не цифровая часть и даже не активная аналоговая.
Эти китайские гаврики засунули в цепи коррекции ОУ керамику X7R, вместо C0G.
Крайне сильно поганят сигнал до АЦП...
Сейчас заменил всего две керамики 0.027мкф на лавсан (полипропилена под рукой не было) до АЦП...
И сразу гармоники снизились в три раза, и шумовая полка упала на 3дб, при том-же уровне входного сигнала, как в начале топика.

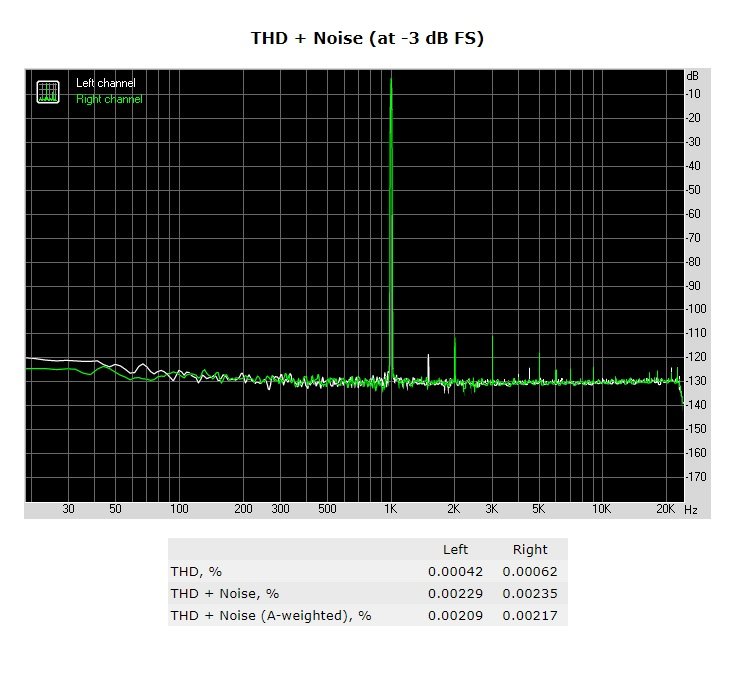

Вот результат:


Новый точечный рисунок.jpg (20.12 КБ) 13265 просмотров


[PJK]

Вопрос. Оба входа и все выходы дают такие искажения?

Оба входа, и все шесть каналов. Естественно все каналы вывел без обрезания частот (20-20000).

[XIAN]

Також дивився на цей крос, мені видався занадто обмежений по функціоналу. Немає цифрового входа і "жорстко" задана схема виходів - це фактично крос для триполоски. Наприклад причепити 3-4 сабвуфери до пасивних колонок з ним не вийде, купити 2шт і звести стерео на 4-6 полос теж не вийде.
Є ще пристрій з цієї лінійки Venu360, також доступний на алі. Він більш функціональний, в ньому схема вибору каналів "свободна" ну і є цифровий вхід, але мені мало каналів, то також не купив.

Ну вот, а писали что тема DSP никому не интересна. Неинтересна, когда только вскользь упомянута

Фальшстарт) Давайте висновки робить як хоч кілька сторінок буде)

[mr. Dream]

третья гармоника устремилась на уровень -80db, при начисто отсутствии 2ой

Непарні гармоніки вилазять, якщо спотворення сигналу симетричні. Я вже десь цьому пояснення знайшов... а ось де:
viewtopic.php?p=26468#p26468
а здавалось би, ідеальна симетрія це добре ))

[uriy]

Також дивився на цей крос, мені видався занадто обмежений по функціоналу. Немає цифрового входа і "жорстко" задана схема виходів - це фактично крос для триполоски.

У кар аудіо не дивилися? Там начебто вибір процов більший.

[XIAN]

У кар аудіо не дивилися? Там начебто вибір процов більший.

Ні, мені зручніше рекове виконання

[Justas*]

Сейчас заменил всего две керамики 0.027мкф на лавсан (полипропилена под рукой не было) до АЦП...
И сразу гармоники снизились в три раза, и шумовая полка упала на 3дб, при том-же уровне входного сигнала, как в начале топика.

Наверное нужно всю коррекцию ОУ менять и межкаскадные если есть. В послеЦАПовых фильтрах-преобразователях тоже.
Я бы и блокировочные по питанию поменял, хотя бы на X7R. Скорее всего, экономные китайцы везде Y5(Z5) понатыкали.
Копеечную JRC4580 смысла нет подделывать, дороже выйдет.

[PJK]

Сейчас заменил всего две керамики 0.027мкф на лавсан (полипропилена под рукой не было) до АЦП...
И сразу гармоники снизились в три раза, и шумовая полка упала на 3дб, при том-же уровне входного сигнала, как в начале топика.

Наверное нужно всю коррекцию ОУ менять и межкаскадные если есть. В послеЦАПовых фильтрах-преобразователях тоже.
Я бы и блокировочные по питанию поменял, хотя бы на X7R. Скорее всего, экономные китайцы везде Y5(Z5) понатыкали.
Копеечную JRC4580 смысла нет подделывать, дороже выйдет.

Да, однозначно, всю коррекцию под замену на всех ОУ. Блокировочные погляжу, не думал даже, что до Y5 могут опуститься ))

[mtz_fish]

А в каком магазине покупали?
У меня такое чудо дома стоит, брал в PaulKitson.
Штука прямо очень полезная, даже в таком виде пользы больше, чем вреда.

[PJK]

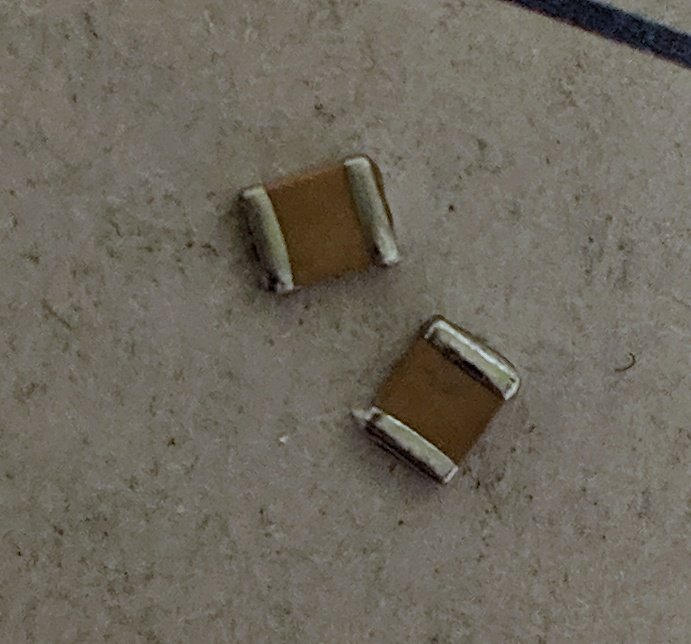

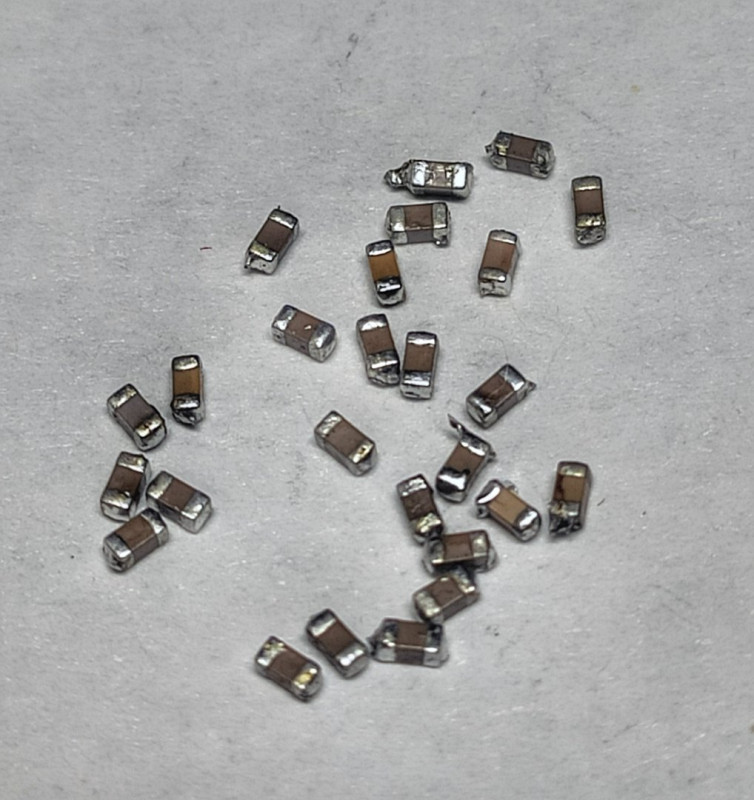

Выпаял конденсаторы. Жесть конечно, сколько "нелинейщины". Вот такое количество, и это при том, что два канала (low и mid) вообще не трогал.

Всё замерил, заказал... Так что результат не быстро будет.
На фото SMD 0603, заказал 0805 размер, поместятся.

[PJK]

Немного информации, для тех, кто решится на такую-же процедуру.

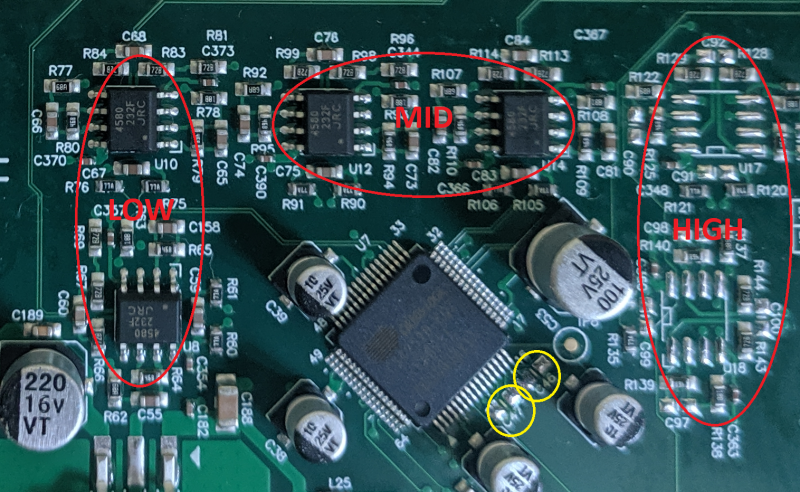

Возле АЦП-ЦАП находится три пары ОУ, каждая пара отвечает за свой канал (LOW, MID, HIGH)

Жёлтыми кружочками помечены конденсаторы C46 и C47 (13,14,15,16 ножки CS42528), которые включены параллельно входам на АЦП.

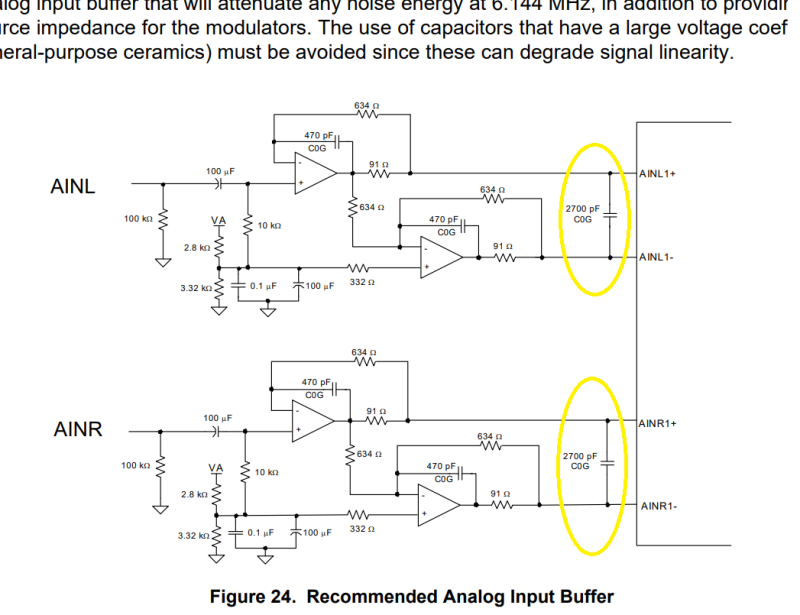

На принципиальной схеме (из даташита), я их выделил. Так вот китайцы и здесь применили не C0G керамику, а Х7R или хуже.

[PJK]

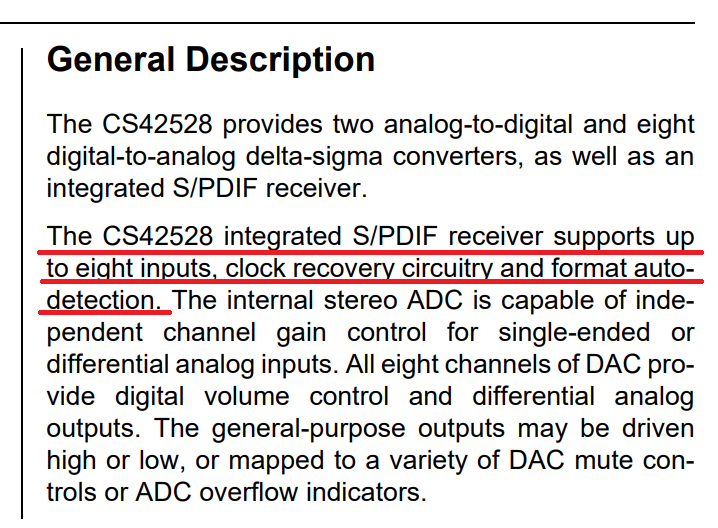

Ознакомившись на скорую руку с документацией, я остался в некотором недоумении, почему Хармановцы не сделали цифровой вход в это устройство (а только аналог). Написано, что CS42528 имеет аж 8 S/PDIF входов.


[Justas*]

Тут
https://forum.vegalab.ru/showthread.php?t=69436
тоже интересовались этим

[PJK]

Тут
https://forum.vegalab.ru/showthread.php?t=69436
тоже интересовались этим

Да, управление программное, поэтому спустя 8 лет так ничего и не поменялось.

[PJK]

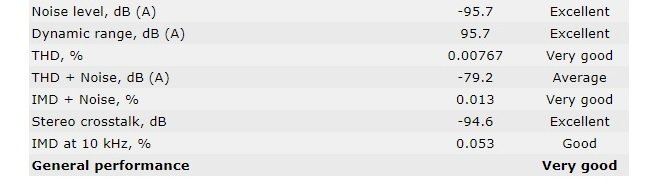

Нашёл измеренные параметры оригинального устройства:
https://www.audiosciencereview.com/foru ... tem.14134/

[Justas*]

Да, умеют китайцы конфетку в говно превратить.
По поводу цифровых входов.
Тут
https://www.audiosciencereview.com/foru ... sor.22497/
обзор VENU360 с цифровыми входами.
Тьфу! Лучше уж двойное преобразование в DriveRack PA2.
Удачи в допиливании.

[PJK]

Да, умеют китайцы конфетку в говно превратить.
По поводу цифровых входов.
Тут
https://www.audiosciencereview.com/foru ... sor.22497/
обзор VENU360 с цифровыми входами.
Тьфу! Лучше уж двойное преобразование в DriveRack PA2.
Удачи в допиливании.

Спасибо!

[PJK]

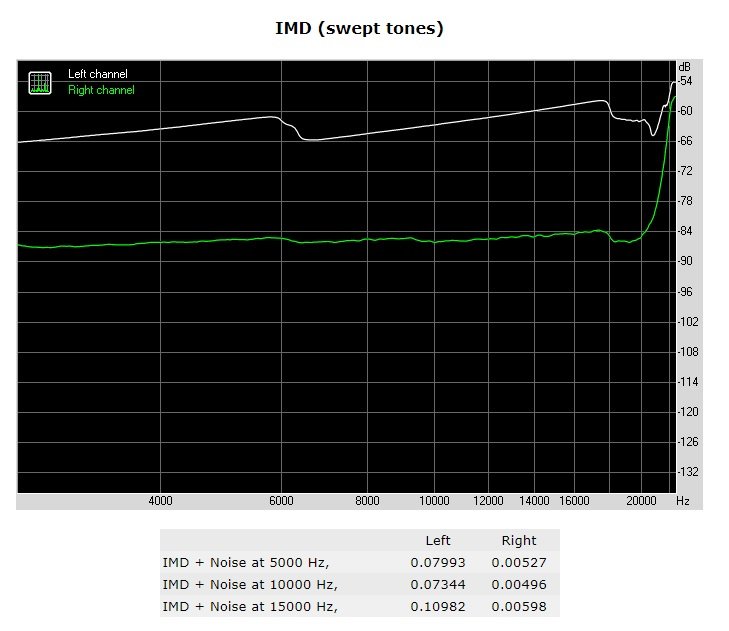

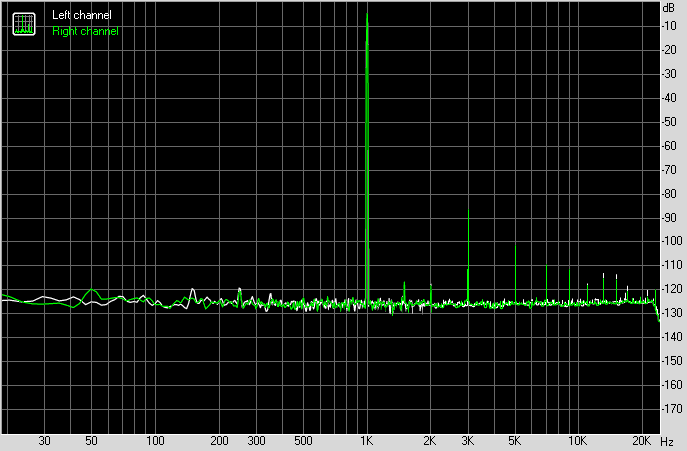

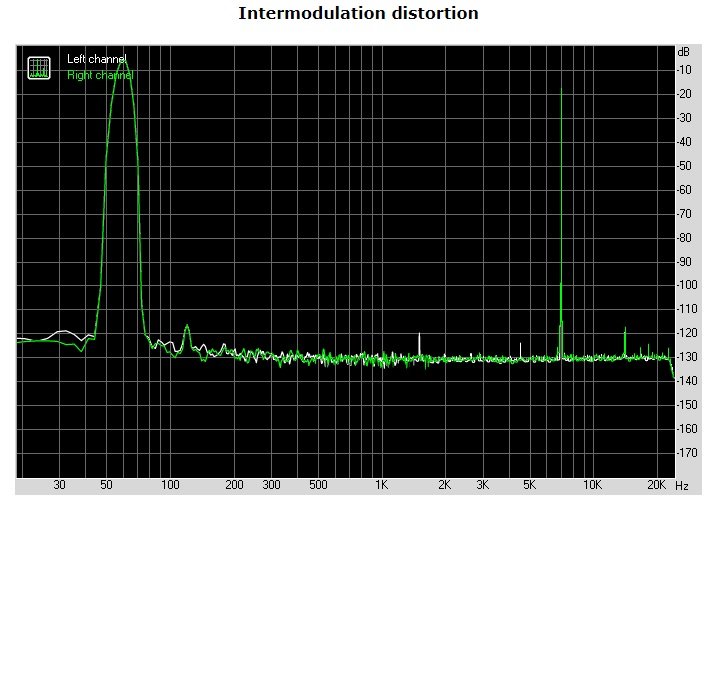

После долгого перерыва....

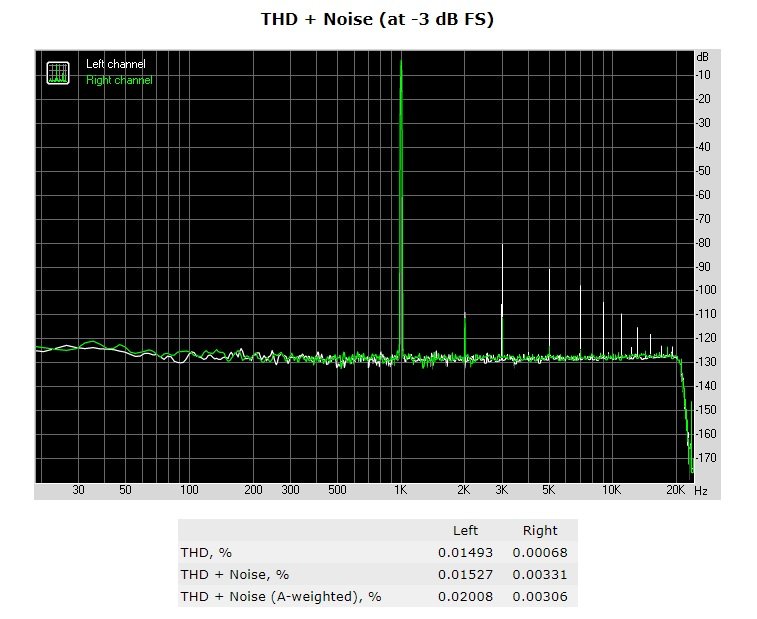

Левый канал - белый цвет, заменены конденсаторы и операционники до АЦП, а всё остальное как было.
Правый канал - зелёный цвет, заменены конденсаторы и операционники до АЦП, после ЦАП... Вообщем весь тракт.

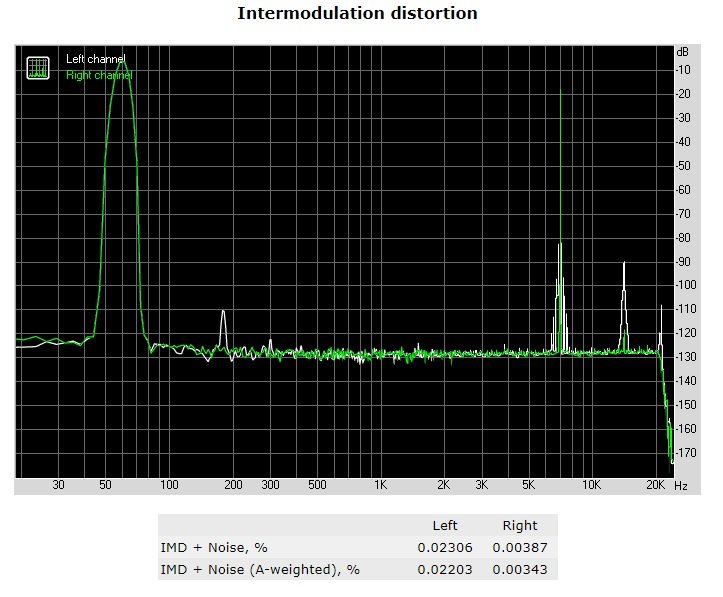

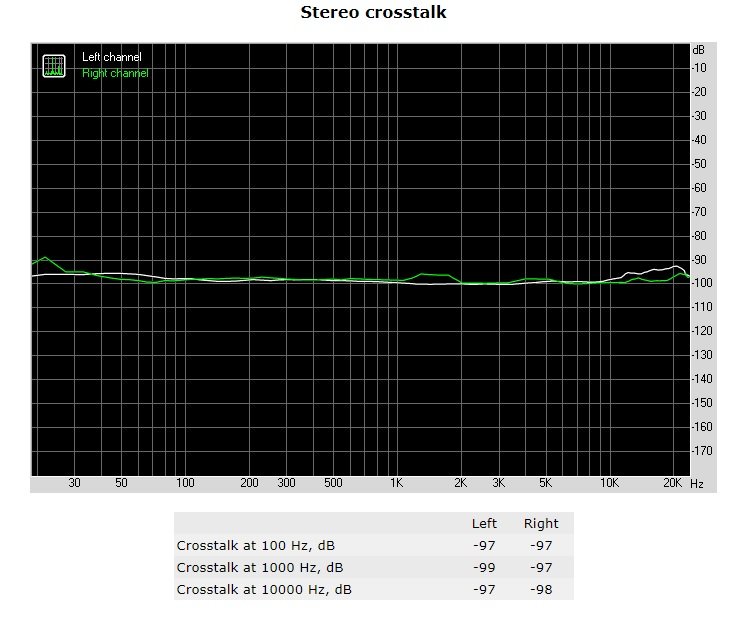

Результат, что хотел, получил




[PJK]


[Justas*]

Вот так из китайского трактора, получается самолёт
Сейчас тоже столкнулся с подобной ситуацией - перемаркированные микрухи. Тут уже ничего не исправить, только в помойку.

[PJK]

Вот так из китайского трактора, получается самолёт
Сейчас тоже столкнулся с подобной ситуацией - перемаркированные микрухи. Тут уже ничего не исправить, только в помойку.

Да, сумели они испоганить вещь.
Замена конденсаторов повлияла в положительную сторону, но незначительно. Лишь после замены ОУ 4580 на LM4562, параметры пришли в норму.
Поэтому 4580 - были фейк. Спрашивается, зачем дешёвые и так 4580 ставить фейковые?
Хотя... В масштабе производства - это немалые деньги.

[PJK]

Окончательный вариант на два переработанных канала.




[PJK]



[Alex]

Красота!

[PJK]

Красота!

Красота требует жертв
Замена 24корпуса ОУ и уйма конденсаторов.
Тем не менее это намного выгодней, чем купить оригинал, при условии, что перепаивать будешь сам, а не мастер.
