Покемон на 6П41С

[RUS_D]

Шановне панство на Ваш розсуд

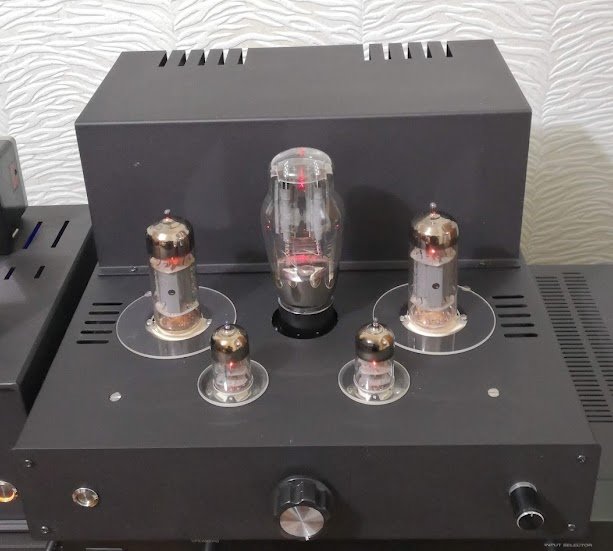

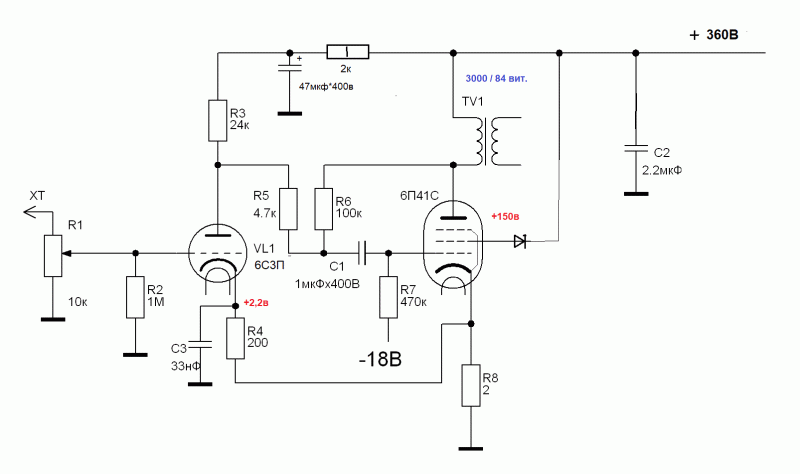

Одна з модифікацій покемона.
Вихідна потужність 5-8вт.

Зібраний за 2 вечори.

IMG_20231113_163254 (1).jpg (45.22 КБ) 2297 просмотров

Кенотрон поки муляж - не маю трансформатора з двома обмотками (колись поміняю, якщо буду живий)

PS Звук мені сподобався.

[LinuxManiac]

Виключно грамотна схема і варта бути взірцем конструктивна реалізація (в тому числі - топологія "землі").
ВІтаю із успіхом!

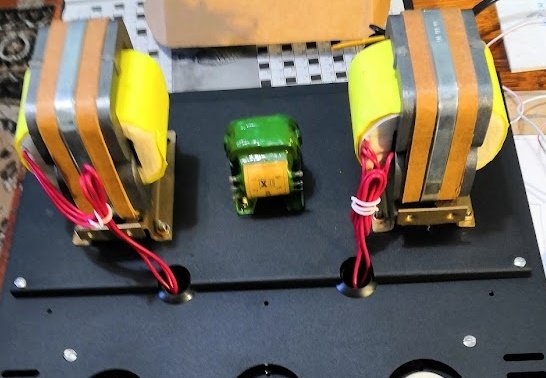

Подробиці про вихідні трансформатори можна дізнатися (сердечник, діаметри дротів, витки, секціонування)?

[RUS_D]

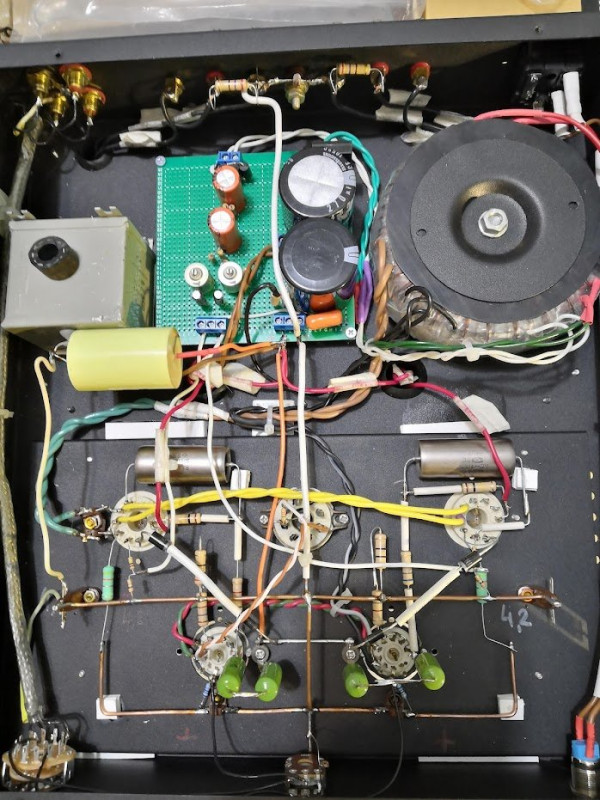

Забув показати під ковпаком


А хто що скаже про провід МС 16-33 0,20 ?
Дроти МС 16-33 використовують для межблочного або внутриблочного з'єднання в електронній апаратурі з номінальною напругою до 100 Вольт. Струмопровідна жила складається з декількох мідних посріблених дротів, покритих плівками фторопласту, виступаючим ізолятором. Розшифровка проводу МС 16-33: М - монтажний, З - суцільний ізолятор з фторопласту, 1 - напругу до 100 В, 6 - температура до 200 градусів, 3 - високоміцна жила, 3 - номер розробки.

Я ним розвів вхідний сигнал від RCA до регуулятора не замітив щоб звук став поганим ....

[gelert]

Більш жорсткий за МГТФ. Фторопласт екструдований. Єдине що - доволі висока жорсткість ізолювання дроту вимагала додаткового механічного кріплення дротів в місті монтажу, суто мідні жили були здатні ламатися. Усе решта питань не викликало, гарний дріт. Як на мене, кращій тільки МПО, там ізолювання більш міцне.
