Усилитель Hyperbolic AB+

[UR5FFR]

Приветствую!

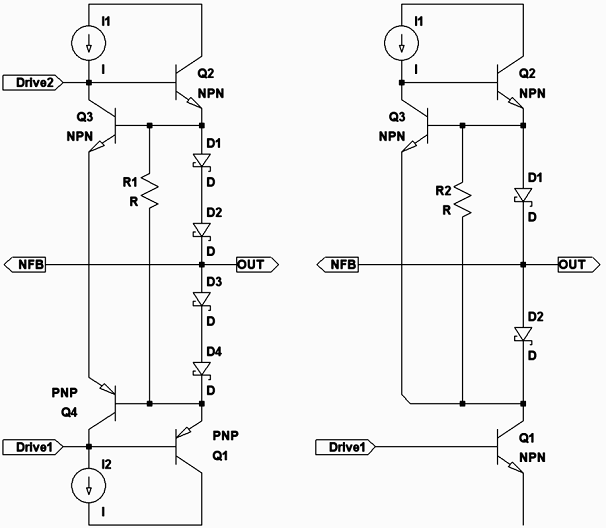

Разбираясь с различной схемотехникой выходных каскадов где транзисторы не уходят в отсечку (non switching) попалась на глаза такая вот схема отсюда

NoKlass 11.png (54.98 КБ) 1438 просмотров

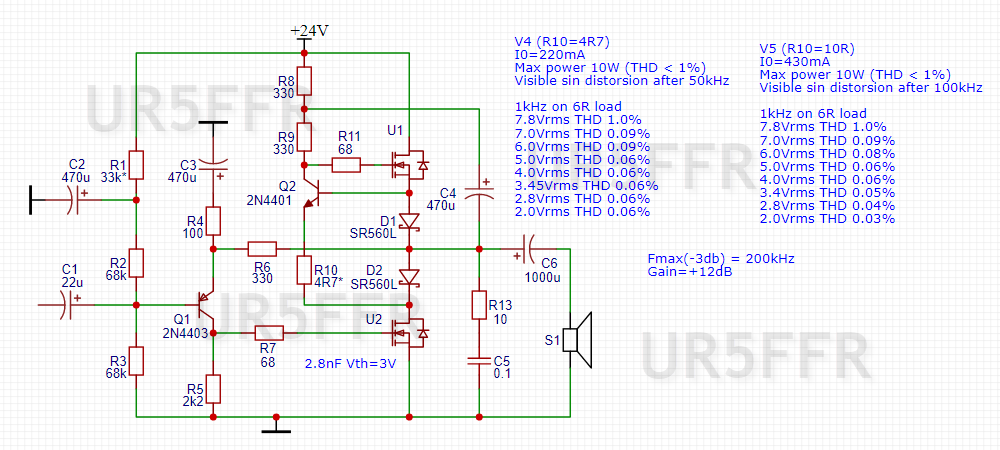

В результате экспериментов появилась такая выходная ступень усилителя

В качестве датчиков тока выходных транзисторов используются диоды шоттки. Усилитель имеет две важные особенности - во первых у него жесткая стабилизация тока покоя, которы не зависит ни от температуры, ни от типа применяемых выходных транзисторов. Во вторых транзисторы выходного каскада никогда не закрываются полностью (не уходят в отсечку).

Из-за большой глубины ООС усилитель некритичен к выбору деталей. Маломощные транзисторы желательно брать с беттой не менее 200-300. Полевики - любые. Я использовал китайский перемаркер с емкостью затвора 2,8нф и пороговым напряжением порядка 3в.

Интересно то, что усилитель может работать при любом токе покоя. Это позволяет использовать его в различных режимах. Я проверял для токов покоя от 100мА до 1.2А. Остановился на 400-500мА как неким компромиссом между искажениями и нагревом.

[UR5FFR]

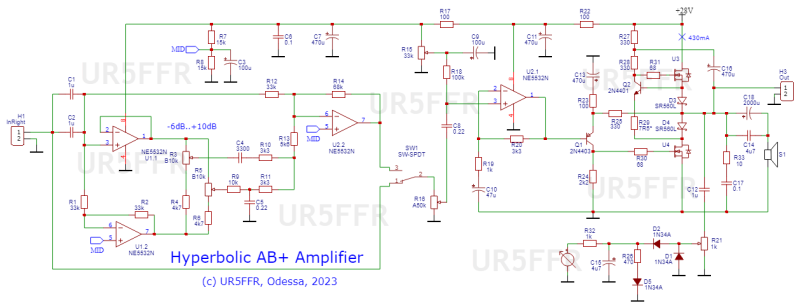

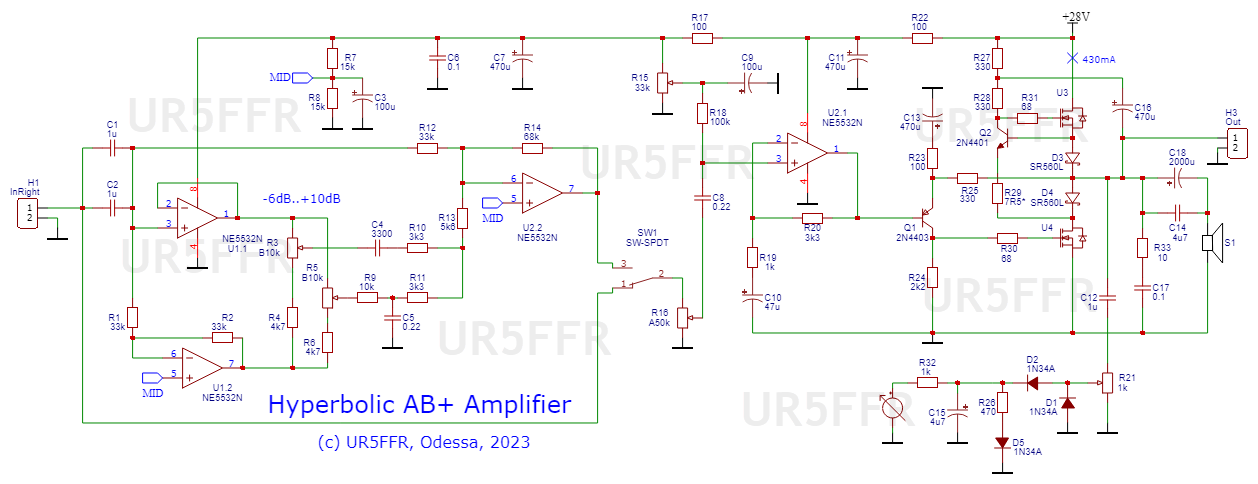

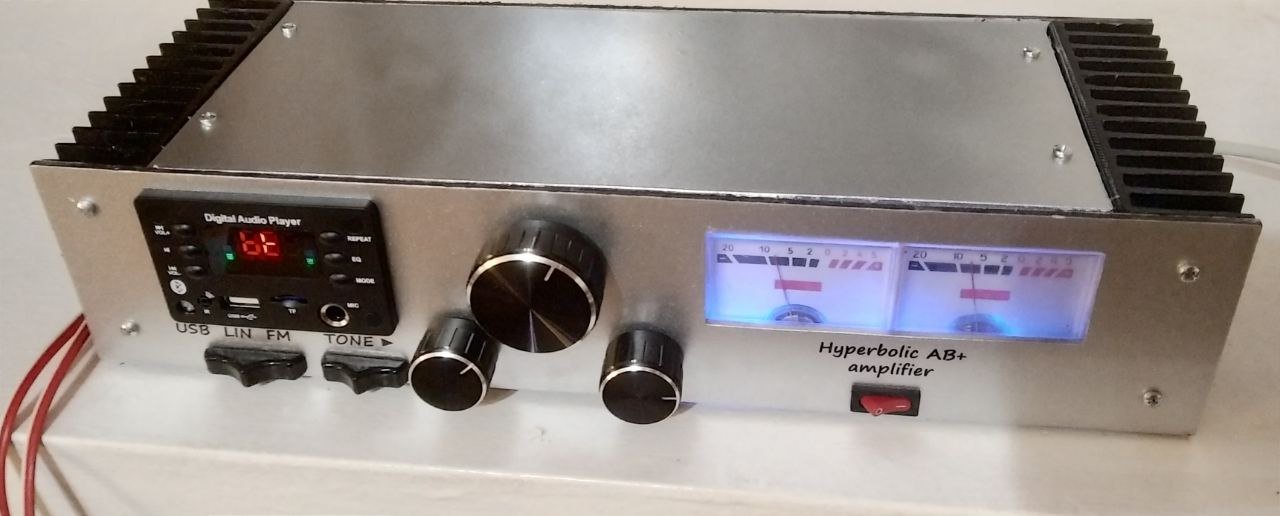

Усилитель был дополнен отключаемым темброблоком и оформлен в корпус.
Слушаю каждый день. Темброблок оказался практически не нужен - лишь иногда на небольших громкостях добавляю низов/верхов, т.е. по сути использую как тонкомпенсацию.В остальное время он выключен.

[XIAN]

при токе покоя 430мА

Перевірте картинку, бо я бачу дві однакові.
В чому ви бачите переваги, вашої конструкції, над вже існуючими?

[Alex]

А можете показать все характеристики усилителя?

[UR5FFR]

Перевірте картинку, бо я бачу дві однакові.
В чому ви бачите переваги, вашої конструкції, над вже існуючими?

Не дает приатачить больше трех картинок к посту - какое-то ограничение форума.

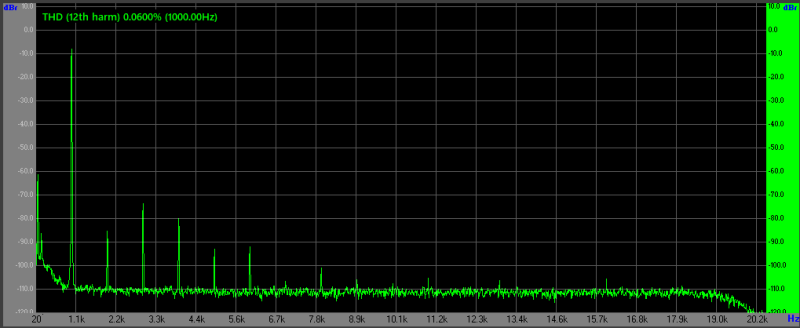

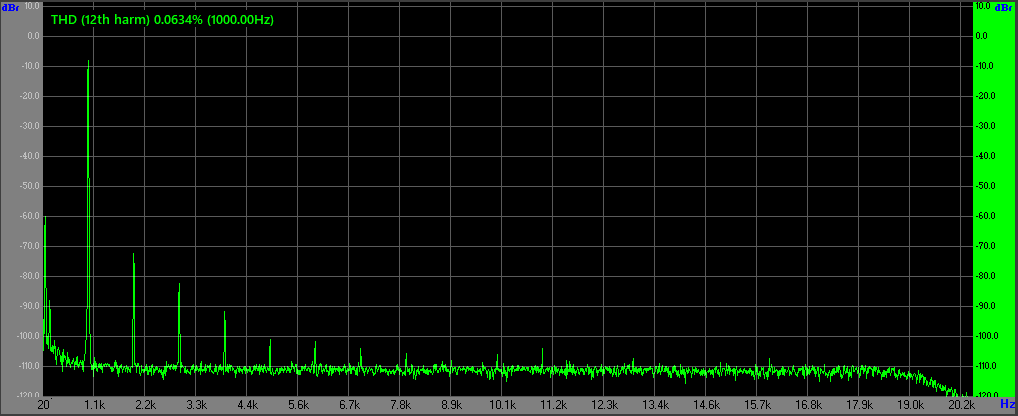

При увеличении тока покоя меняется и спектр искажений. Ниже пример спектров при выходном напряжении 5Vrms на нагрузке 6ом (4,2Вт)

при токе покоя 220мА

при токе покоя 430мА

Видно что при увеличении тока покоя с 220мА до 430мА искажения в абсолютных цифрах практически не изменились. Зато характер спектра существенно изменился. Если раньше доминировала третья гармоника, то теперь преобладает вторая. Причем третья на 10-12дб меньше второй. Спектр сравнительно короткий - нет гармоник высших порядков. Что интересно такой характер спектра с преобладанием второй гармноники имеет место быть при различных мощностях на выходе.

В чому ви бачите переваги, вашої конструкції, над вже існуючими?

Я не задавался целью получить какие-то преимущества. Было интересно поэкспериментировать с достаточно экзотической схемотехникой. Эксперимент оказался на мой взгляд удачным. Усилитель не требует наладки и некритичен к деталям. При своей простоте обеспечивает достаточно высокие характеристики. Изменением одного номинала резистора можно варьировать ток покоя в широком диапазоне плавно переходя от класса АВ к классу А. Ток покоя жестко стабилизирован и не зависит от нагрева выходных транзисторов.

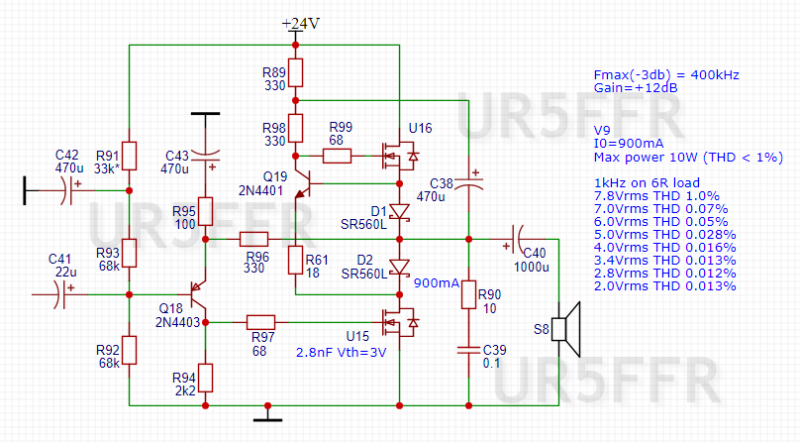

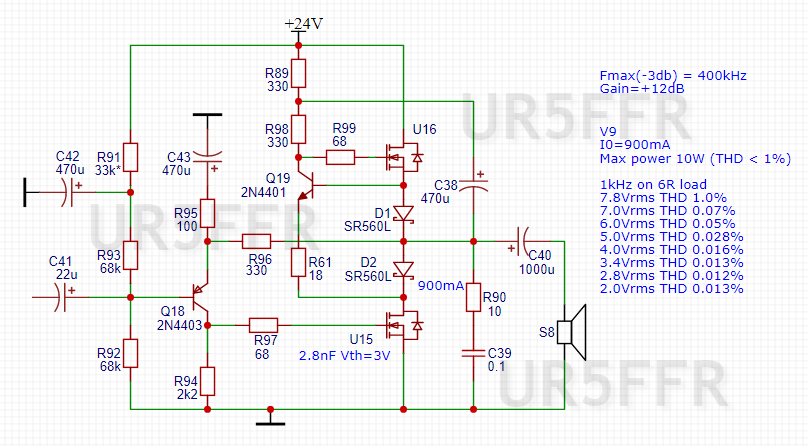

При повышении тока покоя снижаются искажения и расширяется полоса пропускания. Вот например что происходит при токе 900мА

А можете показать все характеристики усилителя?

Все измерения которые проводились опубликованы. Есть еще множество скринов со спектрами при разных мощностях на выходе, но не думаю что это кому-то будет сильно интересно.

[LinuxManiac]

UR5FFR, спасибо за интересные сообщения об оригинальном схемотехническом решении и его реализации.
И поддерживаю представление о том, что перед самодельщиком не стоИт вопрос "лучше или хуже" по сравнению с чем-либо имеющимся. Дело в любопытстве и креативности-созидательности. А если понравился результат - то это и есть главное.
Хорошего вам звука!

[Uzver]

Здравствуйте !
Какие выходные транзисторы использовали?

[UR5FFR]

Здравствуйте !
Какие выходные транзисторы использовали?

К сожалению я не могу сказать вам точную модель транзисторов. У меня скопилось достаточно много китайского перемаркера, который они присылали якобы вместо высокочастотных полевых транзисторов, поэтому на схеме приведены только те параметры которые я смог измерить - пороговое напряжение и емкость затвора. Я не думаю что там какие-то супер особые транзисторы они использовали для перемаркера - скорее всего самые дешевые силовые мосфеты.
Изначально все опыты и измерения велись с транзисторами с емкостью 2.8нф. В финальную конструкцию пошли другие с емкостью 1.4нф по банальной причине - почти все 2.8нф пожег в процессе опытов Измерения показали что уменьшение емкости затвора благоприятно сказалось на искажениях и они несколько уменьшились.
Так что ставьте любые транзисторы которые есть в наличии ориентируясь на максимальный ток стока и емкость затвора - схема к этому не сильно критична.
