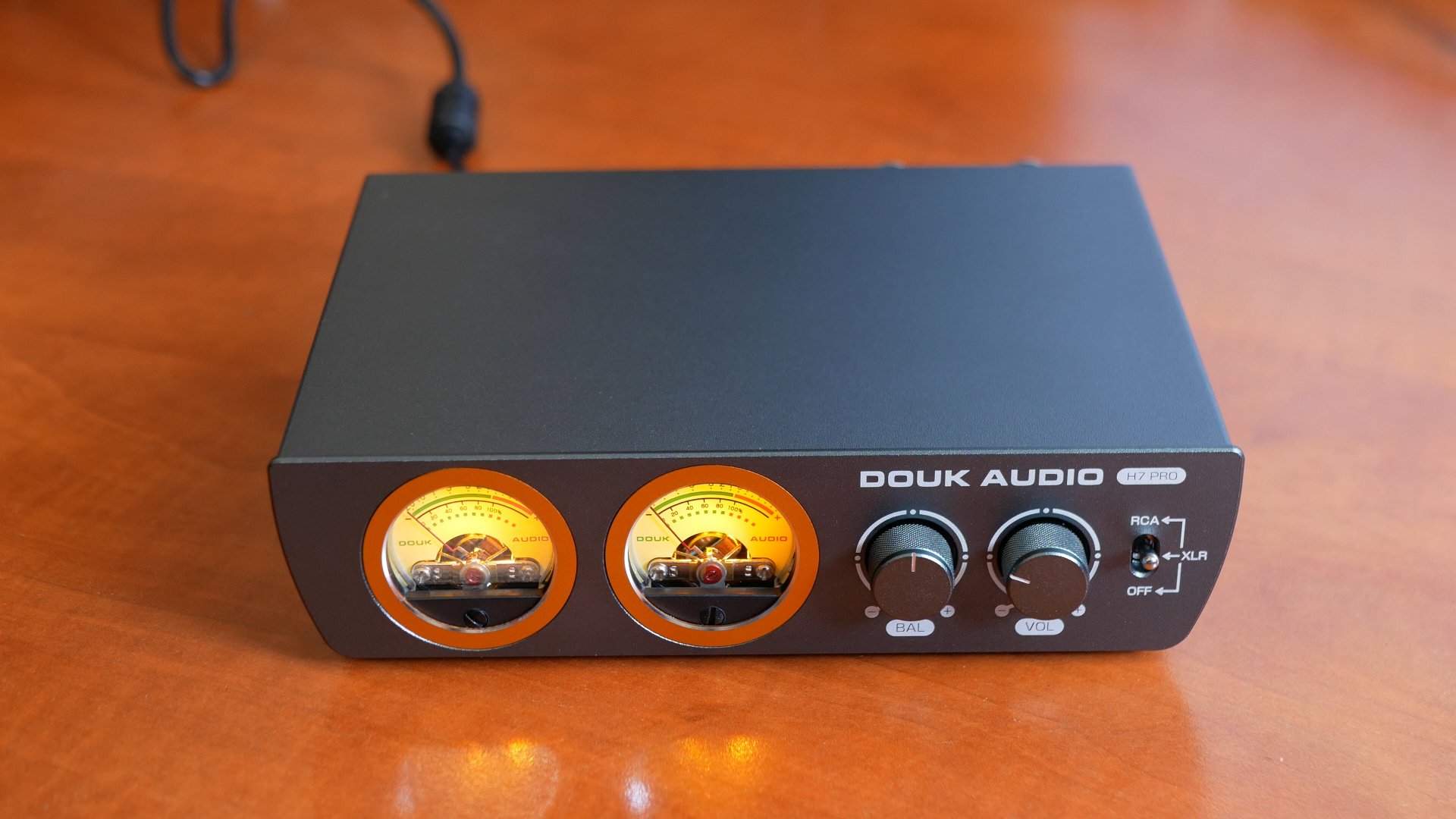

Усилитель Douk Audio H7PRO на TPA3255 со стрелочкми

[Alex]

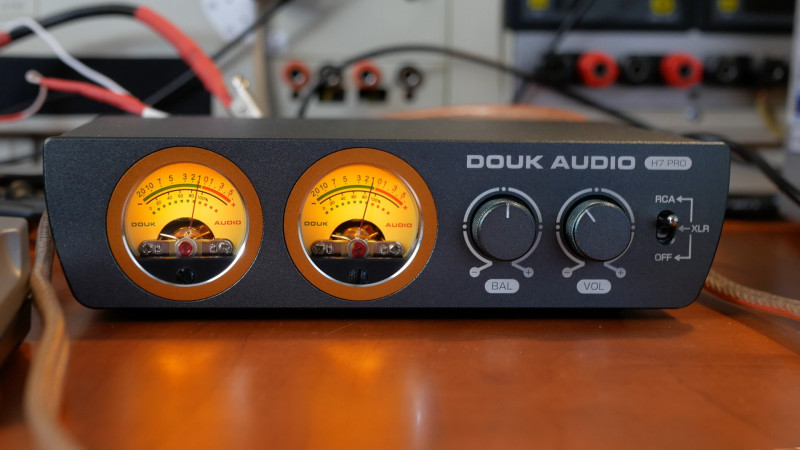

Китайцы меня услышали! Наконец, у меня появился усилитель с двумя стрелочными индикаторами, а не только с одним. Давайте посмотрим, что это за штука.

Купить можно здесь - https://www.aliexpress.com/item/1005006677867409.html

Параметры

Бренд: Douk Audio
Модель: H7PRO

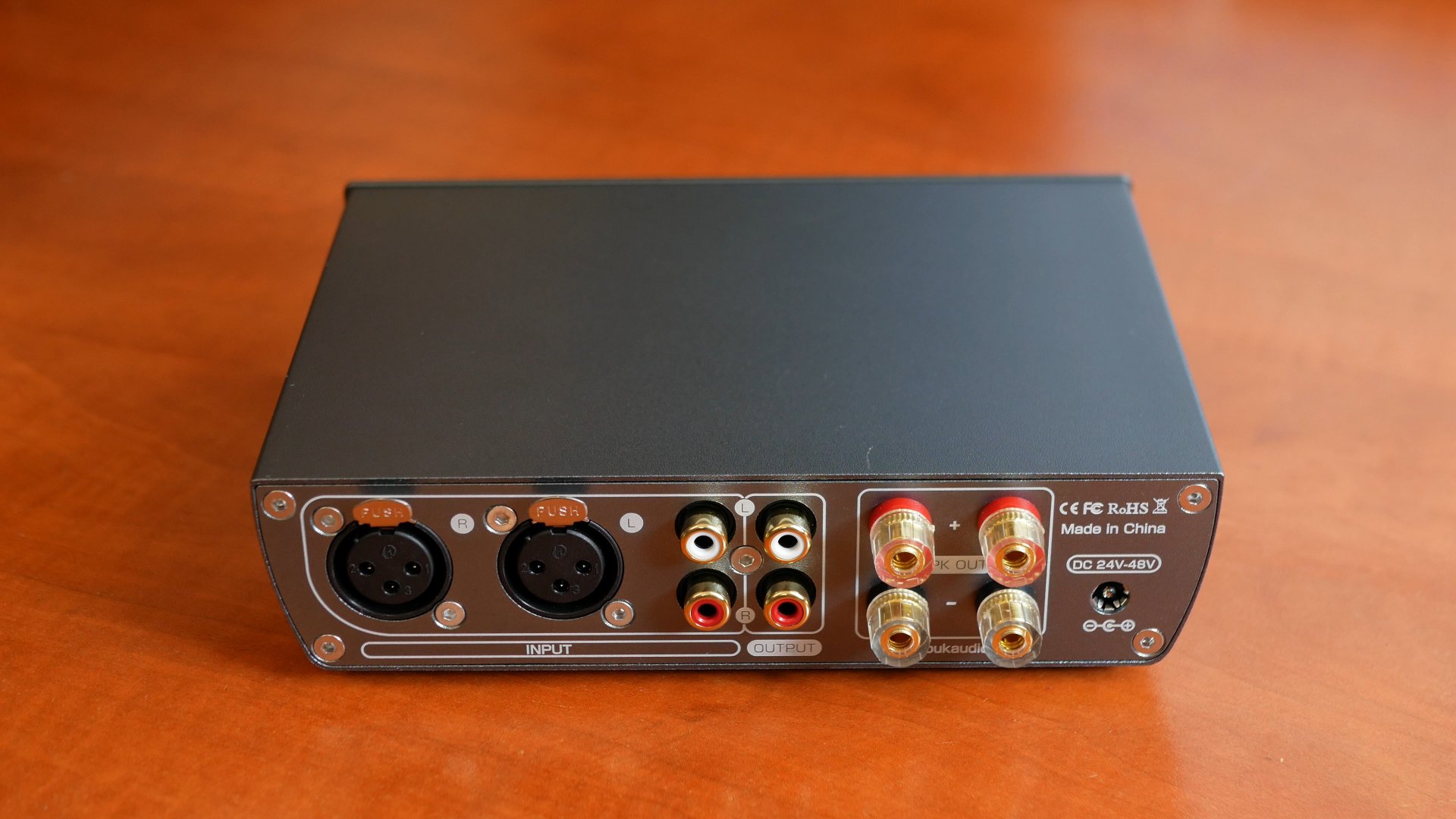

Аудиовход: несимметричный RCA/балансный XLR
Аудиовыход: разъемы для динамиков типа «банан»/стерео RCA
Максимальная выходная мощность: 300 Втx2 (@4 Ом)
Согласованное сопротивление динамика: 4–8 Ом
Частотная характеристика: 20 Гц-20 кГц (± 0,8 дБ)
Входная чувствительность: 2 В
Максимальный выходной уровень RCA: 2 В
КНИ: 0,008%
Отношение сигнал/шум: ≥110 дБ
Рабочее напряжение: 24-48 В постоянного тока

[Alex]

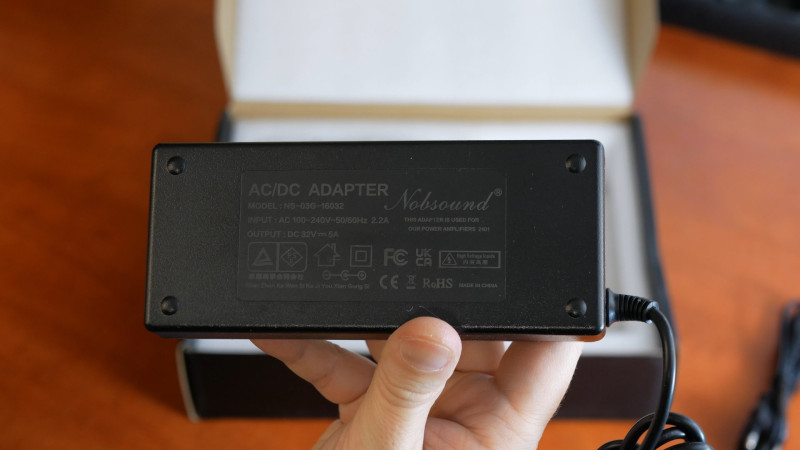

Буду использовать блок питания на 32 Вольта 5 А

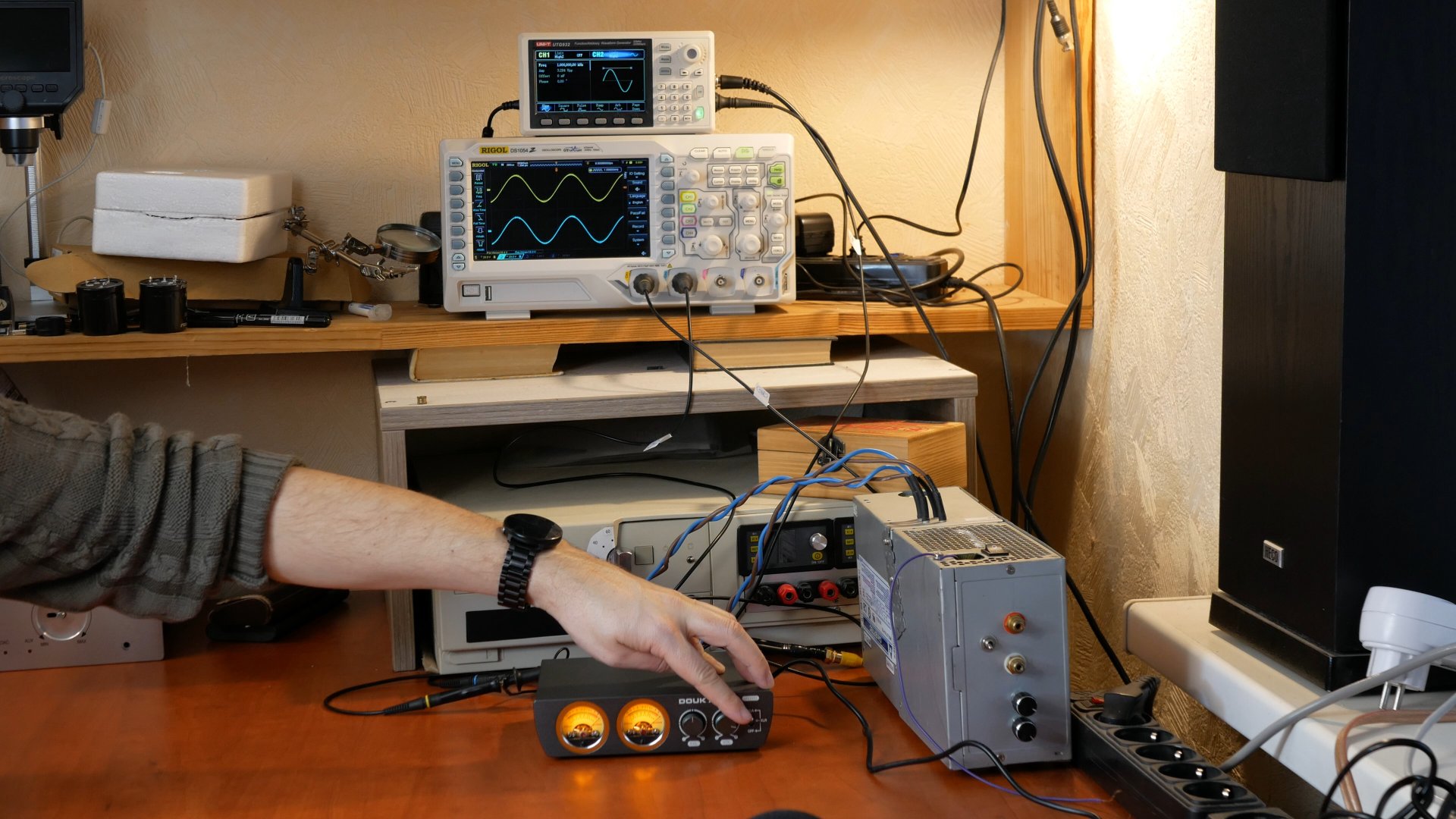

Замеряю мощность

[drmodd]

Как звучит?

[Alex]

Еще не включал музыку только синус

[lgedmitry]

интересно б посмотреть, при какой громкости стрелочки начнут дрыгаться

[PJK]

интересно б посмотреть, при какой громкости стрелочки начнут дрыгаться

С нормальной по чувствительности колонками (~90дБ/Вт/м и выше), в обычном жилом помещении, быстрее оглохнешь, чем шелохнутся стрелочки на этом девайсе
Такие шкалы нужно начинать от -60..-50дБ

[lgedmitry]

интересно б посмотреть, при какой громкости стрелочки начнут дрыгаться

С нормальной по чувствительности колонками (~90дБ/Вт/м и выше), в обычном жилом помещении, быстрее оглохнешь, чем шелохнутся стрелочки на этом девайсе
Такие шкалы нужно начинать от -60..-50дБ

таки именно поэтому я и заинтересовался. По молодости сам строил усилитель по схеме Гумели со стрелочками. Прыгали тогда, когда никого уже, кроме усилителя, и не слышно было. В том-то возрасте это нормальной громкостью считалось
А теперь, пожалуй, да. С -50...60 - самое оно. Делал с -30 как-то в Д-шнике, ибо ниже никак не получалось из-за помех. Так тоже не ах, как красиво было. Теперь считаю, что Д-шник и стрелочки - не очень совместимые понятия. Вот с Худом стрелочки хорошо получаются. Там -50 легко

[PJK]

интересно б посмотреть, при какой громкости стрелочки начнут дрыгаться

С нормальной по чувствительности колонками (~90дБ/Вт/м и выше), в обычном жилом помещении, быстрее оглохнешь, чем шелохнутся стрелочки на этом девайсе
Такие шкалы нужно начинать от -60..-50дБ

таки именно поэтому я и заинтересовался. По молодости сам строил усилитель по схеме Гумели со стрелочками. Прыгали тогда, когда никого уже, кроме усилителя, и не слышно было. В том-то возрасте это нормальной громкостью считалось
А теперь, пожалуй, да. С -50...60 - самое оно. Делал с -30 как-то в Д-шнике, ибо ниже никак не получалось из-за помех. Так тоже не ах, как красиво было. Теперь считаю, что Д-шник и стрелочки - не очень совместимые понятия. Вот с Худом стрелочки хорошо получаются. Там -50 легко

Дабы не быть голословным, у меня не было таких помех. Обратите внимание на видео, после включения усилителя. Стрелочки поднялись от -60 до где-то до - 58дБ. Выход взят с клемм для АС.

phpBB [media]

[lgedmitry]

Дабы не быть голословным, у меня не было таких помех. Обратите внимание на видео, после включения усилителя. Стрелочки поднялись от -60 до где-то до - 58дБ. Выход взят с клемм для АС.

phpBB [media]

если я правильно разглядел в Вашем видео, то у Вас 0дБ - это 72В р-р, а -40дб - это 7.6В р-р. То-ли я не туда смотрю, то-ли у Вас индикатор в попугаях меряет

[PJK]

Дабы не быть голословным, у меня не было таких помех. Обратите внимание на видео, после включения усилителя. Стрелочки поднялись от -60 до где-то до - 58дБ. Выход взят с клемм для АС.

phpBB [media]

если я правильно разглядел в Вашем видео, то у Вас 0дБ - это 72В р-р, а -40дб - это 7.6В р-р. То-ли я не туда смотрю, то-ли у Вас индикатор в попугаях меряет

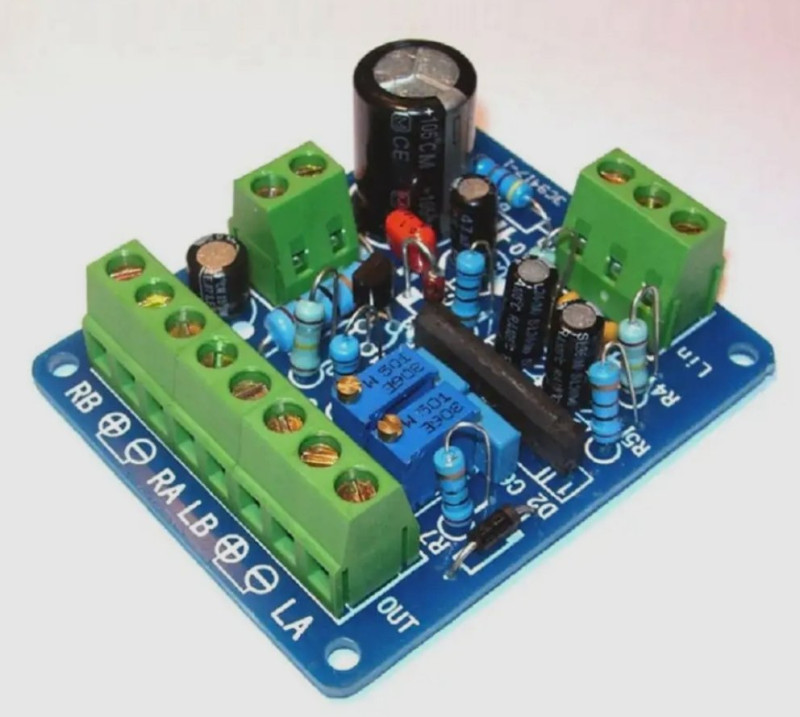

Измеритель "попугаев" сделан на базе микросхемы TA7318P.

Менял номиналы резисторов и ёмкостей, ближе к даташитным.

[Justas*]

Правильные попугаи. Нам что точные дБ нужны? Ватты! Шкала очень удобно растянута, 0дБ 100Вт, -40дБ 1Вт.

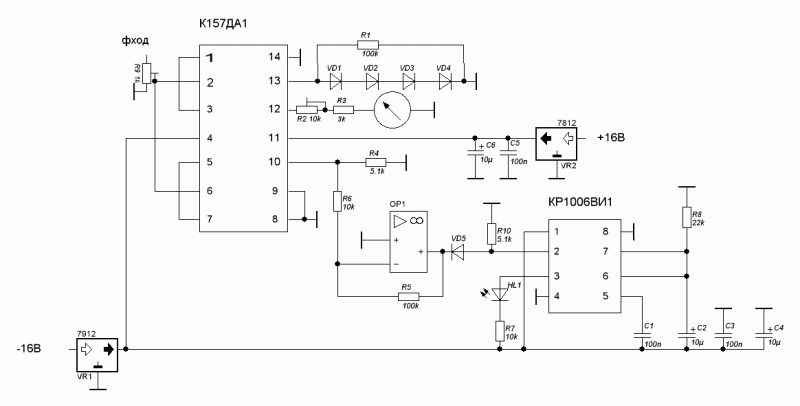

Я когда то подобное делал на К157ДА1, и пиковый на К157ХП1

[lgedmitry]

Правильные попугаи. Нам что точные дБ нужны? Ватты! Шкала очень удобно растянута, 0дБ 100Вт, -40дБ 1Вт.
Я когда то подобное делал на К157ДА1, и пиковый на К157ХП1

так у вас в Ваттах попугаи?! Я-то в вольтах привык. В ваттах -60дБ кто угодно померяет. А вот в вольтах - уже сложнее. Вот тут от -50дБ в вольтах: https://www.youtube.com/watch?v=-y-wbHIc2Mw

[gelert]

Якщо у вольтах - AD8307. На виході лінійна шкала в децибелах. 90дБ злехка. Стрілкові VU-метри мають логарифмічну ходу за конструкцією. і на це треба зауважити. З AD-шкою потрібен стрілковий (або ще який) пристрій з лінійною шкалою, а намалювати її в децибелах це зараз просто приємна, захоплююча справа .

[Justas*]

так у вас в Ваттах попугаи?! Я-то в вольтах привык.

Не важно в чём попугаи, можно как угодно проградуировать шкалу. Или принять для себя, что 0дБ по шкале, это 100Вт, а -40дБ 1Вт. Для усилителя мощности логичней видеть ватты чем вольты или децибелы. Главное чтобы стрелочки шевелились и на малых мощностях. Поэтому шкала должна быть логарифмической.
Или как в китайском описании модуля с TA7318P

включает квадратный корень из схемы динамического индексного сжатия (пример: вход 1 В - 1 В; вход 4 В - 2 В; вход 9 В - 3 В).

Вообще, дёрганье стрелок (световых столбиков), тёплая подсветка шкалы, функция чисто декоративная. Мы же нужную громкость не по ним выставляем.
Пиковый индикатор на светодиоде информирующий о клиппинге, будет полезней.

[lgedmitry]

дёрганье-оно да, для красоты. Но если у кого вдруг получится в классе Д сделать измеритель от -50дБ в вольтах (или -100дБ в ваттах, если это логичнее), то поделитесь, как сделали, плиз. Я пробовал лет 5 назад - -30 в Вольтах легко (-60 в Ваттах видимо тоже:)

[lgedmitry]

когда-то давным-давно ещё вот такой индикатор делал. Из того, что было под рукой. По мотивам Аудиокиллера. Тоже довольно многодецибельный. И с пиками, которые можно точно настроить

[Alex]

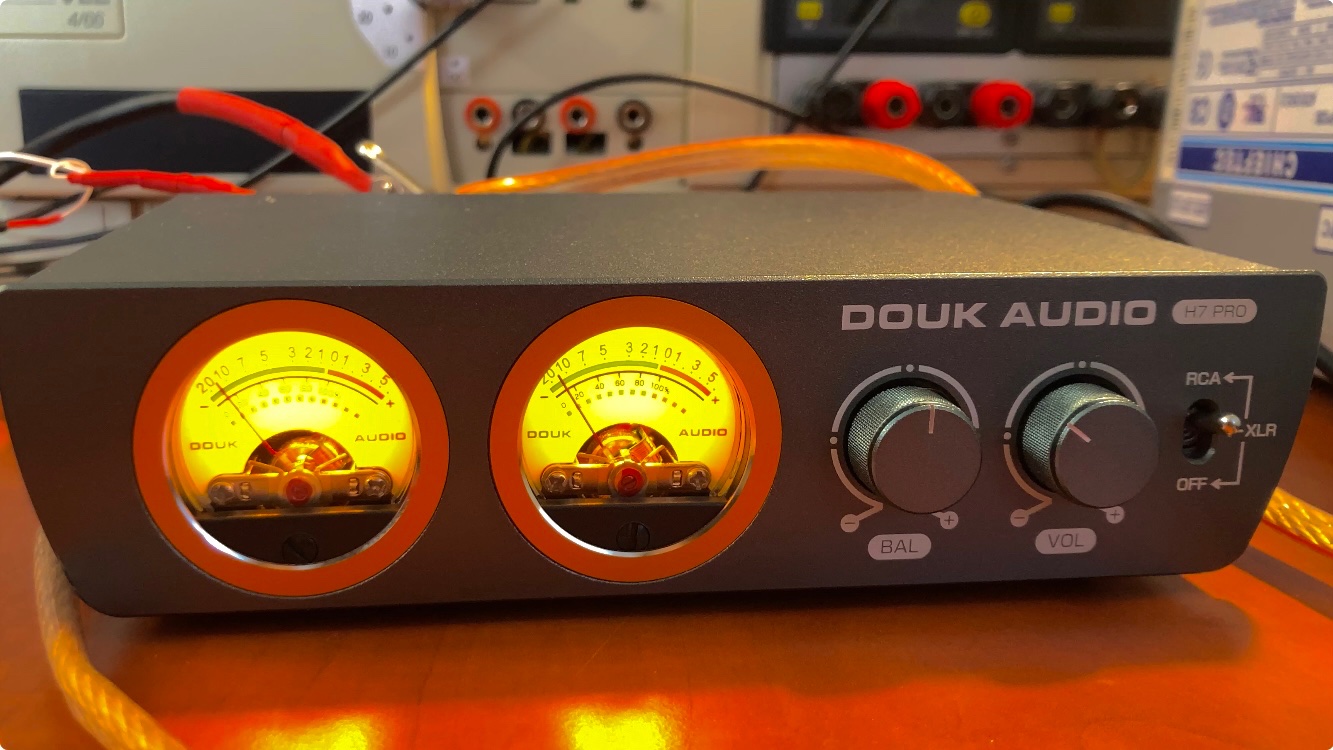

Вот уровень стрелочек на маленькой и большой громкости.

[Alex]

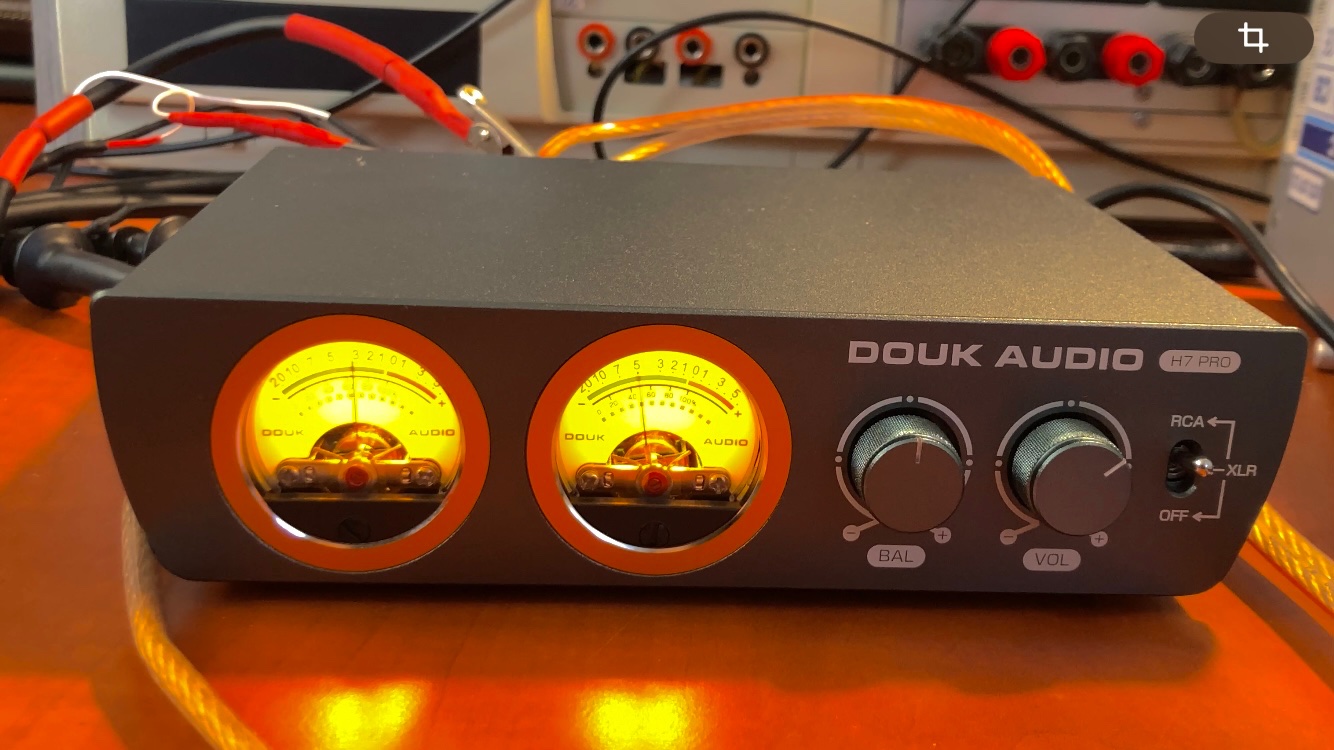

Если подключить мощный линейный выход, по ручке громкости можно не смотреть, короче если громко, то стрелочки все красиво, если тихо слушать музыку, то такое, еле двигаются.

[Alex]

phpBB [media]

[m-shara]

Когда то аппаратура была как аппаратура, а сейчас делают всякие коробочки, каждая под объем вложенных деталей. С китайской подачи. С таких точно красивую стойку не соберешь. Это как с яблочными устройствами: чтобы уменьшить размер ноутбука отказываются от нормального количества нужных портов, а потом для каждого отдельного случая своя коробочка. В результате на столе красивый тонкий ноутбук, а под столом целый ворох всяких переходников, разветвителей и всего остального нужного с клубком специально дорогих проводов. Терпеть не могу эту политику

[Edw]

Если купить блок питания 48v будет,то усиление мощности. Кто-то проверял? Думаю приобрести этот усилитель. Вопрос, есть ли смысл брать источник питания дороже или дешёвый 32v?

[vlad62]

Когда то аппаратура была как аппаратура, а сейчас делают всякие коробочки, каждая под объем вложенных деталей. С китайской подачи. С таких точно красивую стойку не соберешь. Это как с яблочными устройствами: чтобы уменьшить размер ноутбука отказываются от нормального количества нужных портов, а потом для каждого отдельного случая своя коробочка. В результате на столе красивый тонкий ноутбук, а под столом целый ворох всяких переходников, разветвителей и всего остального нужного с клубком специально дорогих проводов. Терпеть не могу эту политику

Ламповый усилитель тоже имеет дизайн сугубо на любителя и сейчас тоже их делают далеко от стандартных модулей из золотых 70- 80х и ничего вы терпите

[m-shara]

Когда то аппаратура была как аппаратура, а сейчас делают всякие коробочки, каждая под объем вложенных деталей. С китайской подачи. С таких точно красивую стойку не соберешь. Это как с яблочными устройствами: чтобы уменьшить размер ноутбука отказываются от нормального количества нужных портов, а потом для каждого отдельного случая своя коробочка. В результате на столе красивый тонкий ноутбук, а под столом целый ворох всяких переходников, разветвителей и всего остального нужного с клубком специально дорогих проводов. Терпеть не могу эту политику

Ламповый усилитель тоже имеет дизайн сугубо на любителя и сейчас тоже их делают далеко от стандартных модулей из золотых 70- 80х и ничего вы терпите

Избегаю всяких маленьких поделок-коробочек. А дизайн с верхним открытым расположением ламп даже больше нравится, чем ящики прошедшего тысячелетия.
