Усилитель на TDA7294

[Dimon322]

Здравствуйте. Перевел старый усилитель радиотехника у-101 на TDA7294 по примеру видео https://youtu.be/Ia_hIi8vkSI.
Все работает хорошо. Интересует вопрос: автор в видео (на 10:27) говорит о том, что можно емкостью входного конденсатора увеличить басс с усилителя. Про какой конденсатор говорится? Как его найти на плате усилителя?
https://youtu.be/Ia_hIi8vkSI?t=627

[Lektor]

Имеется ввиду конденсатор на входе вашей микросхемы. Бас он не увеличивает. Достаточная емкость не будет его срезать, но дальнейшее увеличение емкости баса не добавит. Для этого есть регуляторы тембра.

[Dimon322]

Понял. К какому значению ёмкости есть смысл его увеличить?

[Lektor]

Я думаю будет достаточно 0,47мкФ, максимум 1мкФ. Но лучше всего смотреть по приборам. Хотя бы на слух)))
Тип конденсатора будет влиять на тембральный баланс и окрас звучания.
Какая емкость там стоит по номиналу?
Я бы еще поставил ИБП!!! Но тогда вообще будет другой усилитель)))

[Alex]

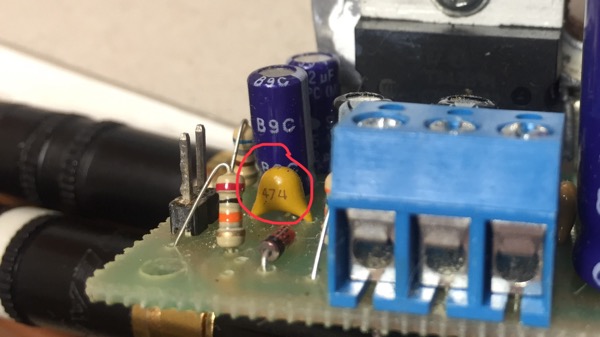

Я бы поставил 2 мкФ на вход. Он в красном кружочке.


[Dimon322]

Спасибо)
Пока нет в наличии конденсаторов необходимой емкости. Как заменю - отпишусь про результат.

[Lektor]

Проблема свободного места. Туда хорошую пленку или бумагу. Но тогда конденсатор будет выносной. Потенциал микросхемы мне неизвестен. На сколько есть смысл влаживаться в обвязку?!

[CB0Jl04b]

Спасибо)
Пока нет в наличии конденсаторов необходимой емкости. Как заменю - отпишусь про результат.

Можно пока параллельно этому добавить 0,22 мкФ, а позже заменить на нормальный пленочный или полипропиленовый емкостью до 1 мкФ

[Lektor]

Как минимум будет понятно, растет бас или нет.

[CB0Jl04b]

ТС почитайте на сайте Аудиокиллера по этой микросхеме, там много о ней и подробно

[Dimon322]

Можно пока параллельно этому добавить 0,22 мкФ, а позже заменить на нормальный пленочный или полипропиленовый емкостью до 1 мкФ

Сделал, но так как в наличии были только конденсаторы по 0,1 мкФ, добавил пару параллельно к входному (0,47 мкФ) на правый канал.
Заметно уменьшилась выходная громкость на канале. На слух ощутимого повышения НЧ по сравнению с левым каналом не заметил.
Понимаю, что уменьшение громкости связано с тем, что из-за трёх параллельно соединенных конденсаторов увеличилось входное сопротивление усилителя.
Позже попробую полностью заменить входной конденсатор на более емкий для сравнения.

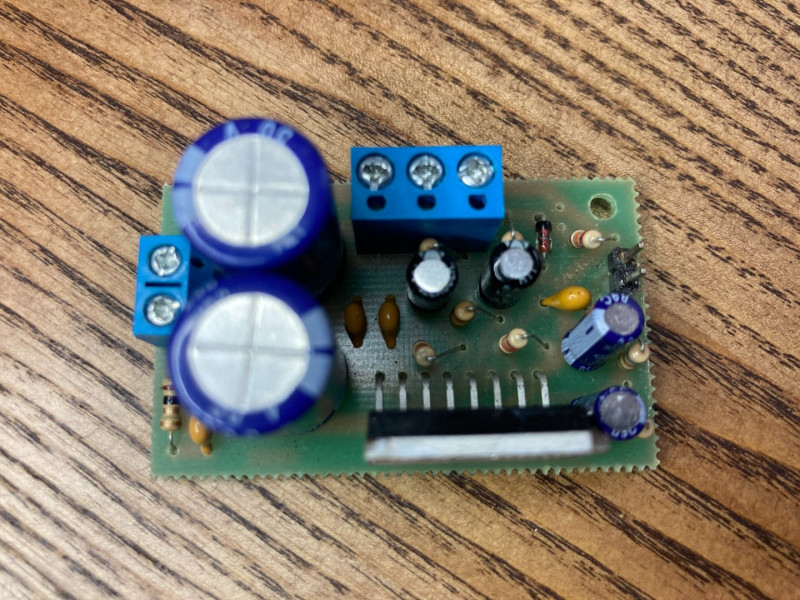

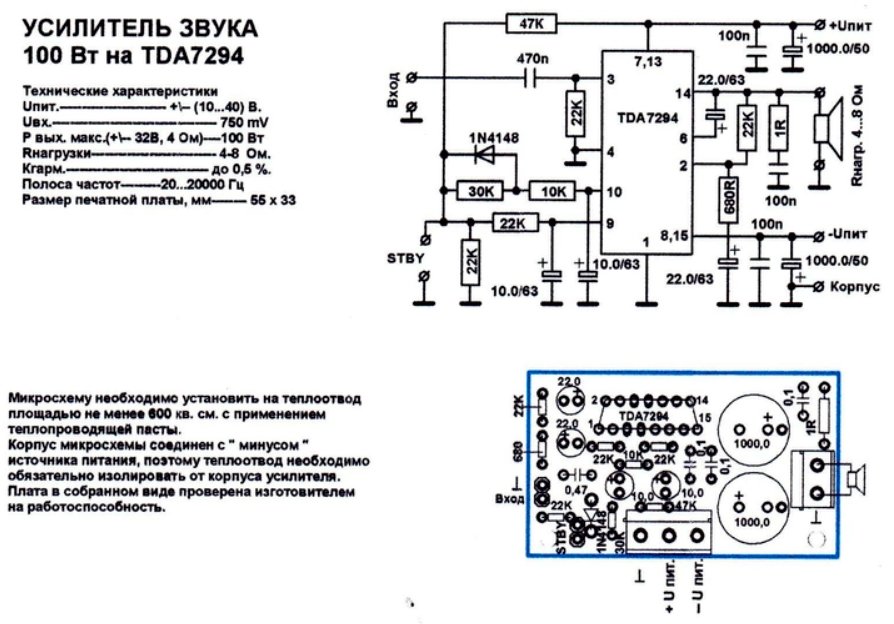

На фото ниже прикрепляю плату усилителя.

[CB0Jl04b]

На 0,47 мкф это по даташиту, мне тоже показалось что маловато басов на S30, накинул сверху еще 0,22 теперь прям доволен, дальнейшее увеличение эффекта не дает, тут правильно говорили, что емкость басов не добавляет, а меняет частоту среза низов, для каждой акустики индивидуально поэтому, но думаю больше чем 1 мкф ставить смысла не имеет. При добавлении параллельно конденсаторов падения громкости у себя не замечал.

[Alex]

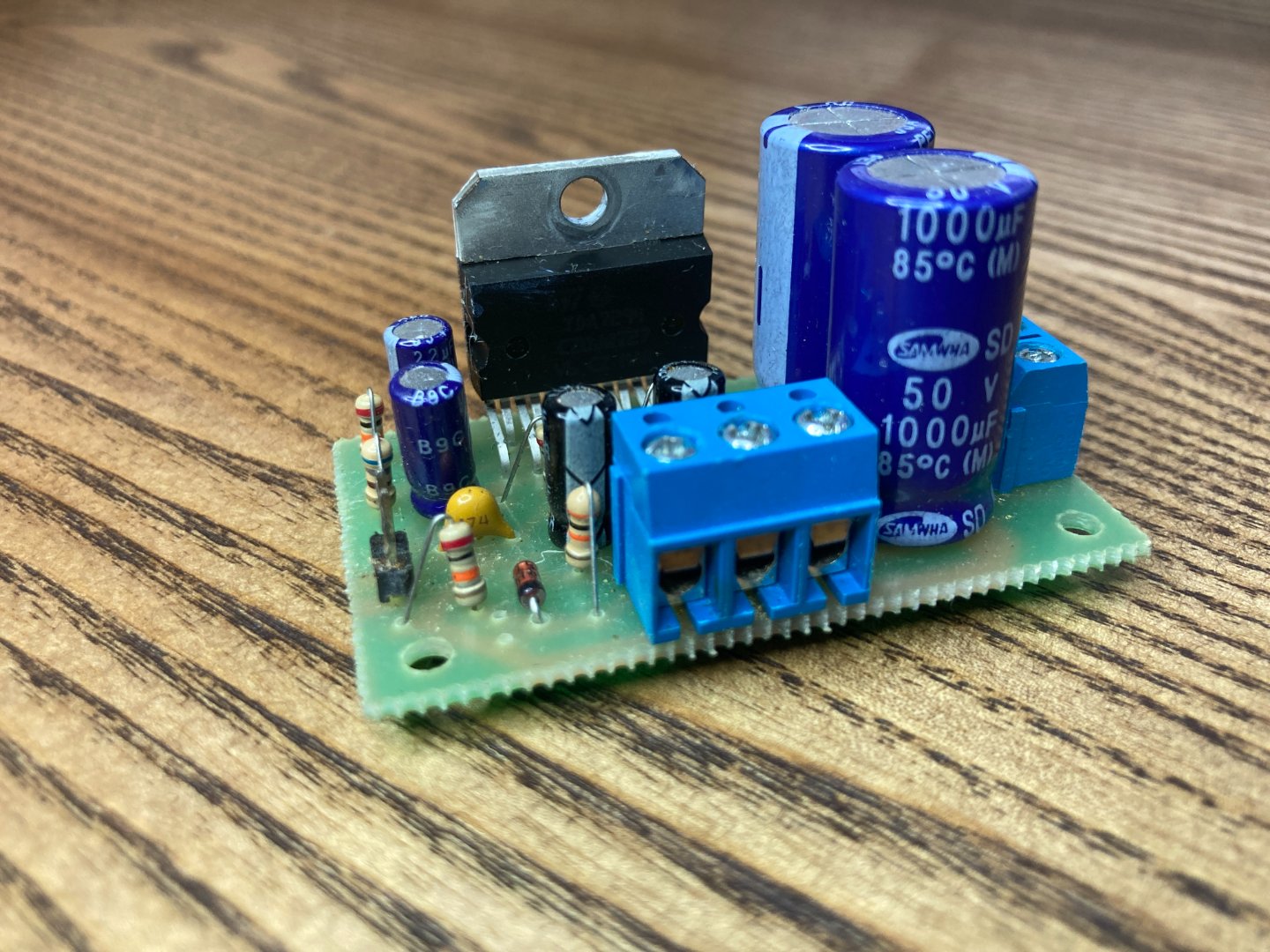

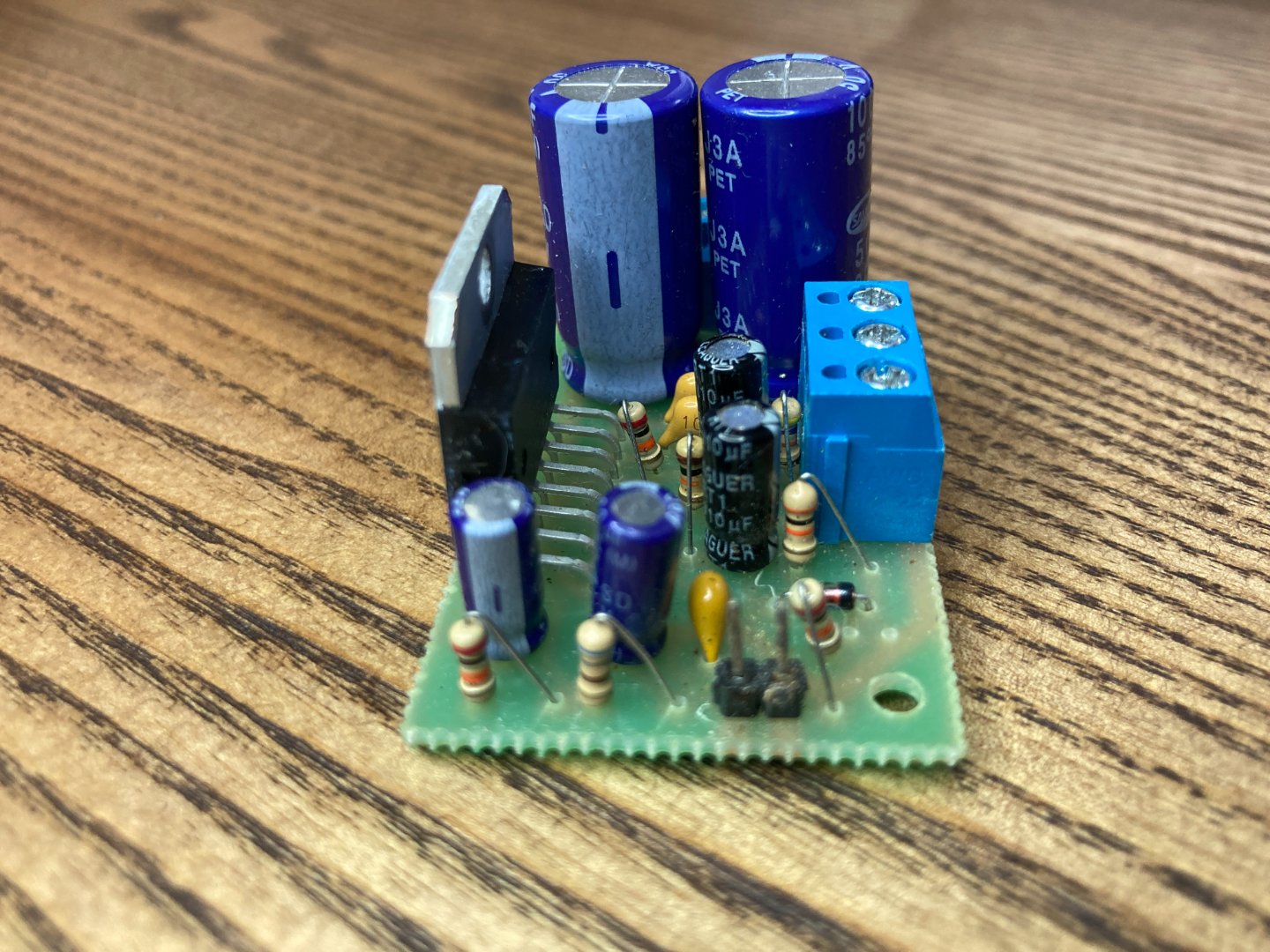

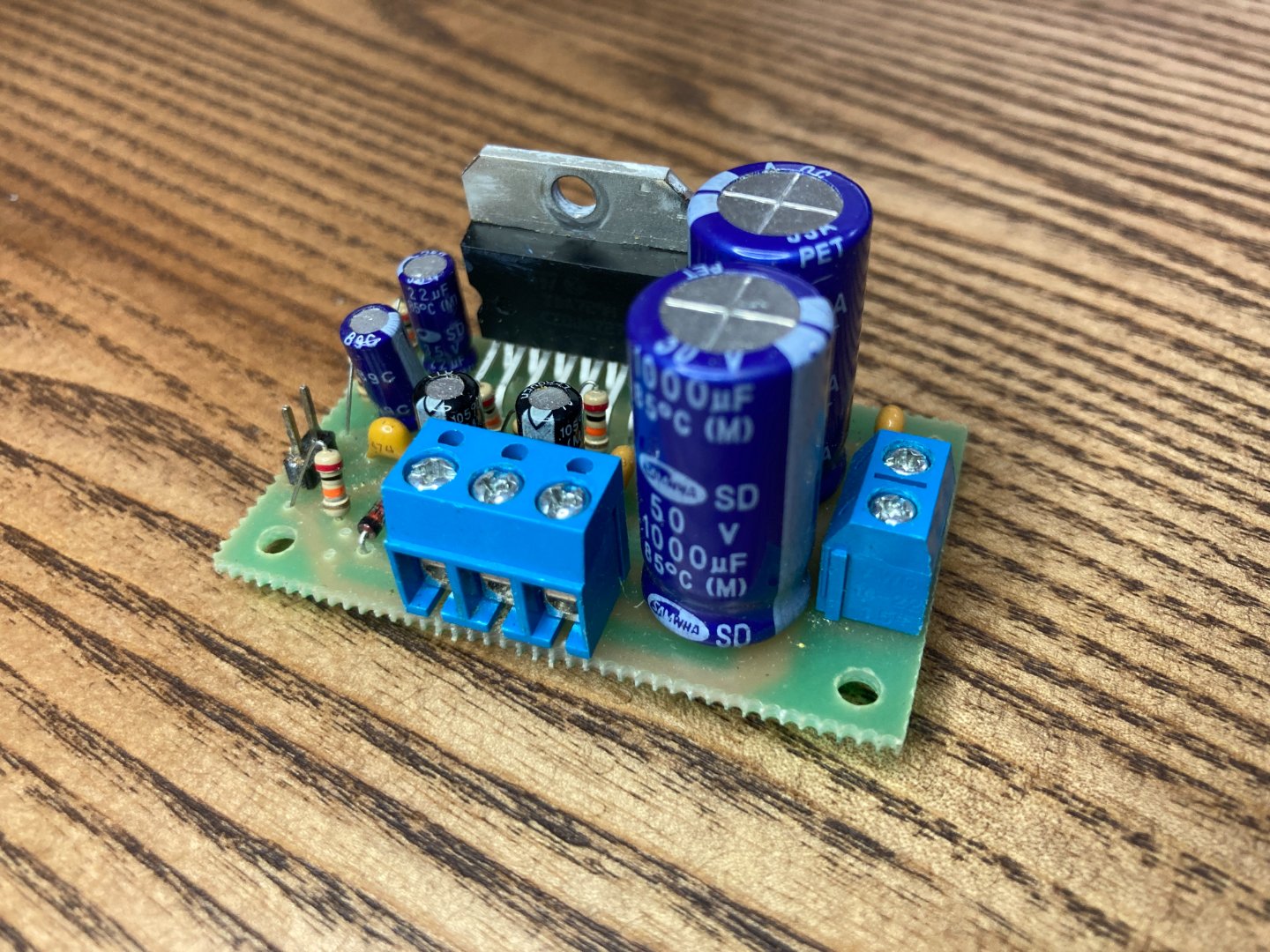

Решил сделать замеры усилителя на TDA7294 и посмотреть ее возможности. Ранее я собирал на ней усилители но замеров не делал.

[mr. Dream]

Дуже цікаво глянути результат. Так її часто ставлять в недорогі "пластмасові" біампінгові "професійні" акустичні системи 12-15" + драйвер в якості підсилення для того самого драйвера ) то помічав (коли ремонтував) що на малих гучностях (коли рівень вихідного сигналу долі вольта) вона має доволі виражену "сходинку" або підзбудження. Не міряв, лише на слух відчувалось.

[Alex]

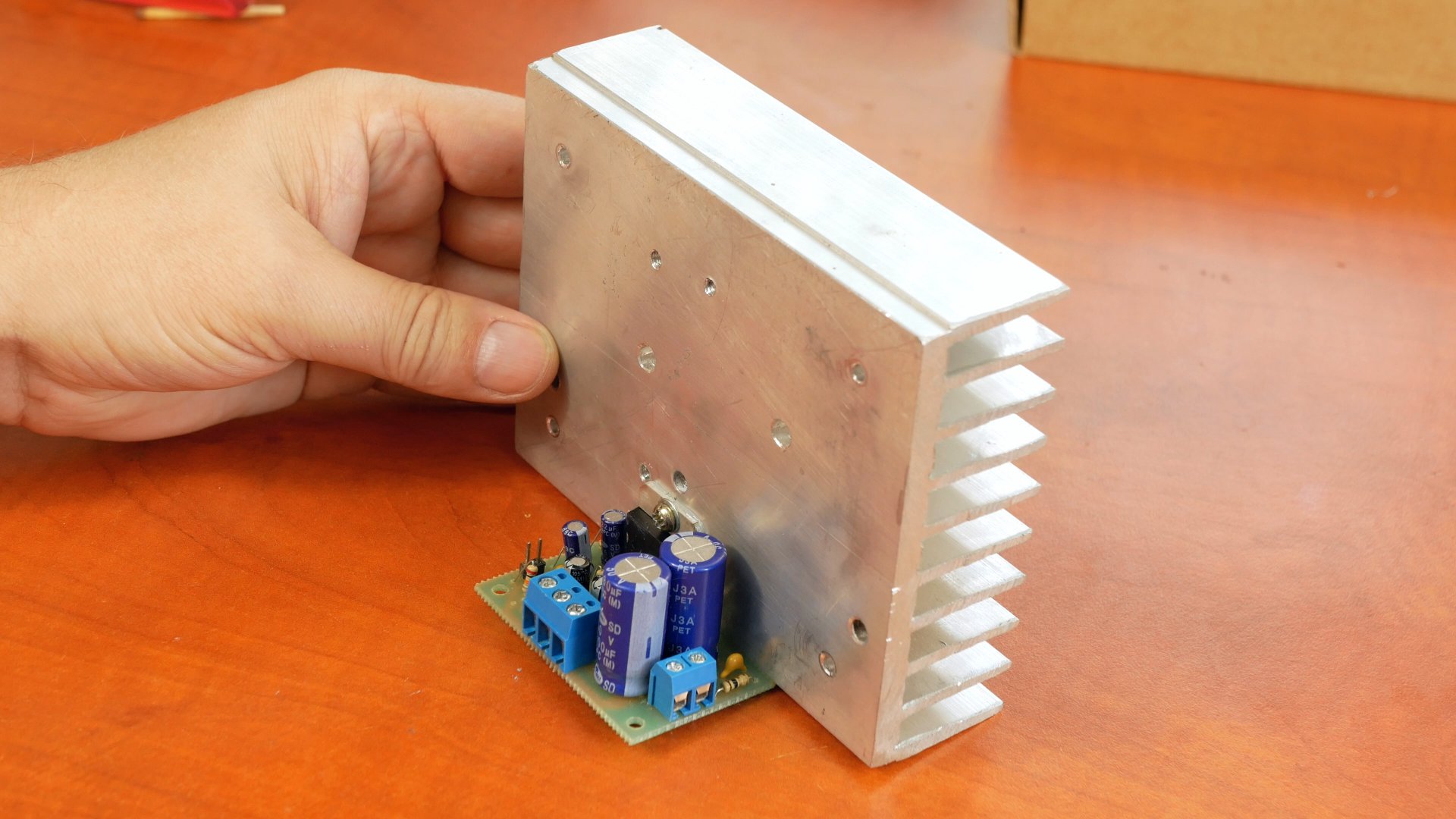

Надеюсь такого радиатора хватит для тестов.

[Justas*]

Если тестировать по шустрому и с перекурами, то хватит. Можно кулер подкинуть
В ней встроенная термозащита. 150° - переход в MUTE, 160° - отключается.
И токовая – 6,5А.
Обратите внимание, что для 4Ом, максимальное напряжение питания в 1,5 раз меньше чем для 8Ом.
С питанием поосторожней, одевайте очки. Фейковые экземпляры имеют свойство взрываться и при меньших напряжениях. Похоже и защит в них нет.
7293 получше будет
https://electronoff.ua/docs/K-207.pdf

[PJK]


Надеюсь такого радиатора хватит для тестов.

Сравним )) https://electroclub.info/invest/invert-7294-2020/

[lgedmitry]

Если тестировать по шустрому и с перекурами, то хватит. Можно кулер подкинуть
В ней встроенная термозащита. 150° - переход в MUTE, 160° - отключается.
И токовая – 6,5А.
Обратите внимание, что для 4Ом, максимальное напряжение питания в 1,5 раз меньше чем для 8Ом.
С питанием поосторожней, одевайте очки. Фейковые экземпляры имеют свойство взрываться и при меньших напряжениях. Похоже и защит в них нет.
7293 получше будет
https://electronoff.ua/docs/K-207.pdf

если мне память не изменяет - у 7294 в даташите про ограничение в 6.5 А ничего нет. Только у 7293. Зато у 7293 напряжение допустимое выше. Выходит, что 7294 задумана под 4 Ома, а 7293 - под 8

[Justas*]

Действительно, в даташите защита по току только на 7293.
Я бы 7293, назвал улучшенной версией 7294.
Кроме более высокого Umax и соответственно большего Pout, имеется клип-детектор и внутренний буфер для конденсатора вольтдобавки.

[Sous]

Эти мелкие платы слишкомнизкого качества. Микросхема может намного лучше.
как-нибудь сделаю на базе 7293 небольшойусилитель.

[Alex]

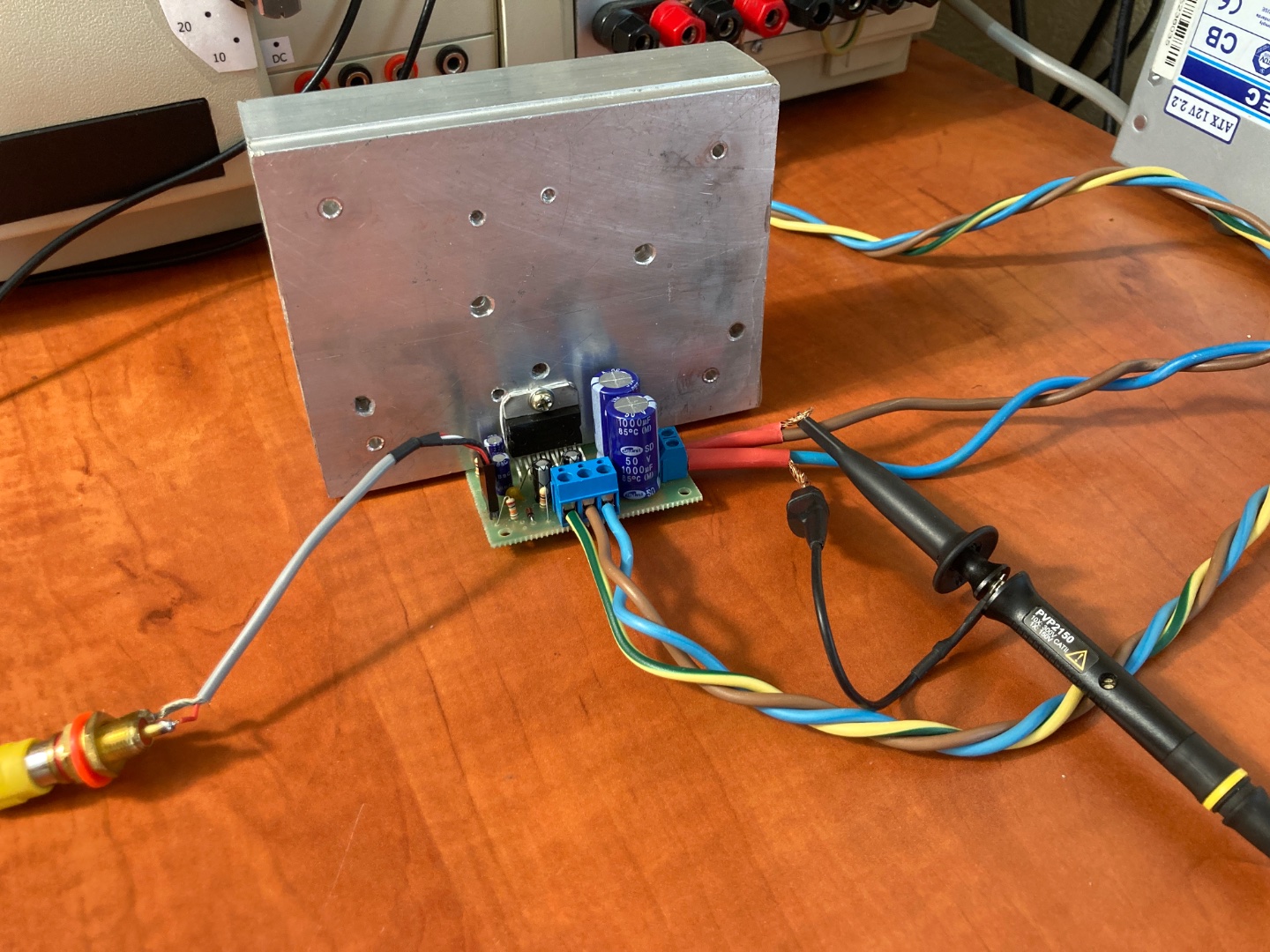

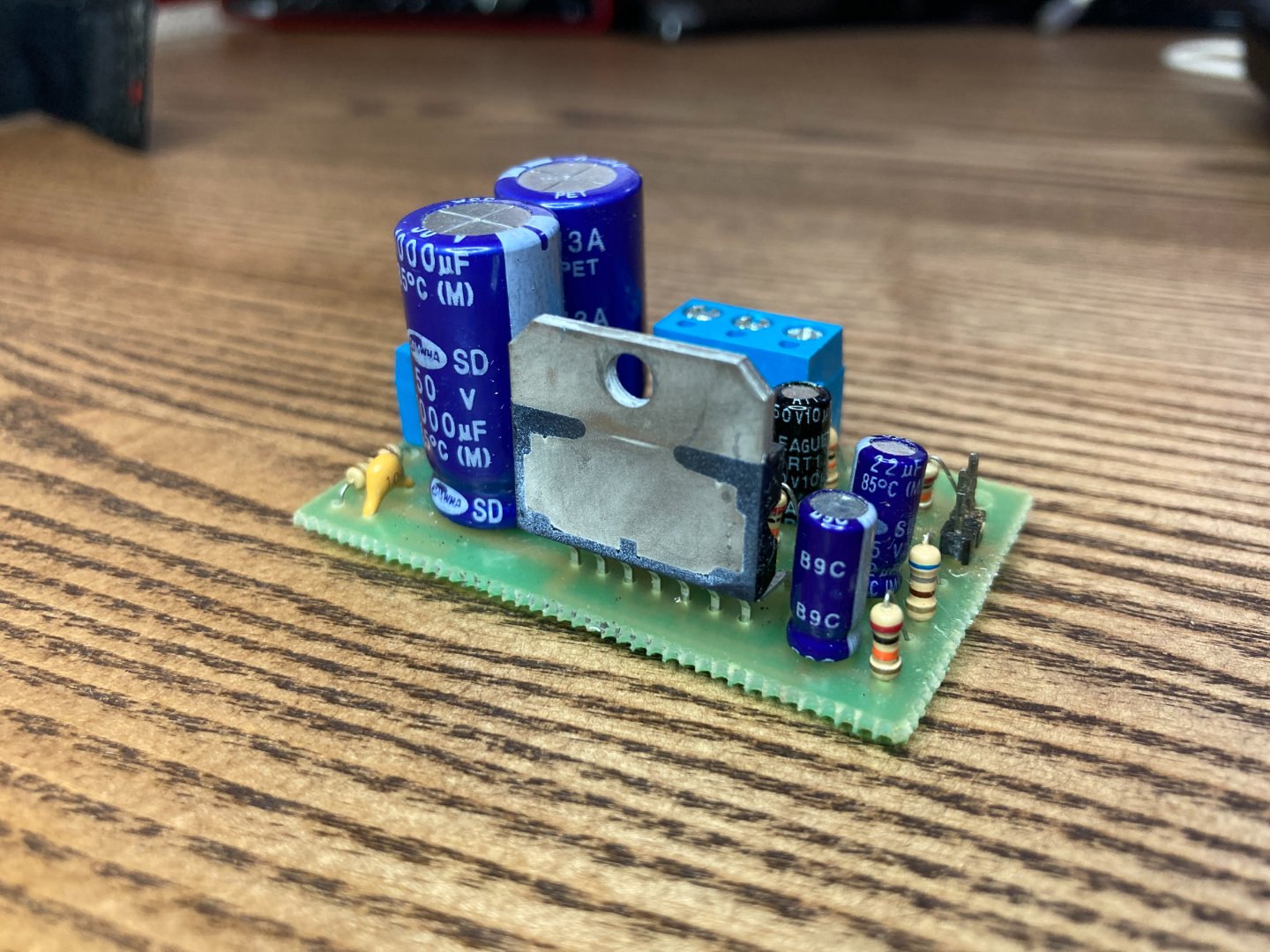

К тестам готов!

[Dr.Somebody]

К тестам готов!


А що там тестити? Ви хоча б нормальну плату зробили.

[Dr.Somebody]

Я бы еще поставил ИБП!!!

Що за прикол всюди піхати ІБЖ ???

[Alex]

А що там тестити? Ви хоча б нормальну плату зробили.

Если вы не заметили то тестируется плата так как есть. Поскольку такие платы покупают и ставят в усилители, то мне интересно как именно этот вариант работает. Если вы хотите самостоятельно развести плату и сделать тесты то я только за.

[Alex]

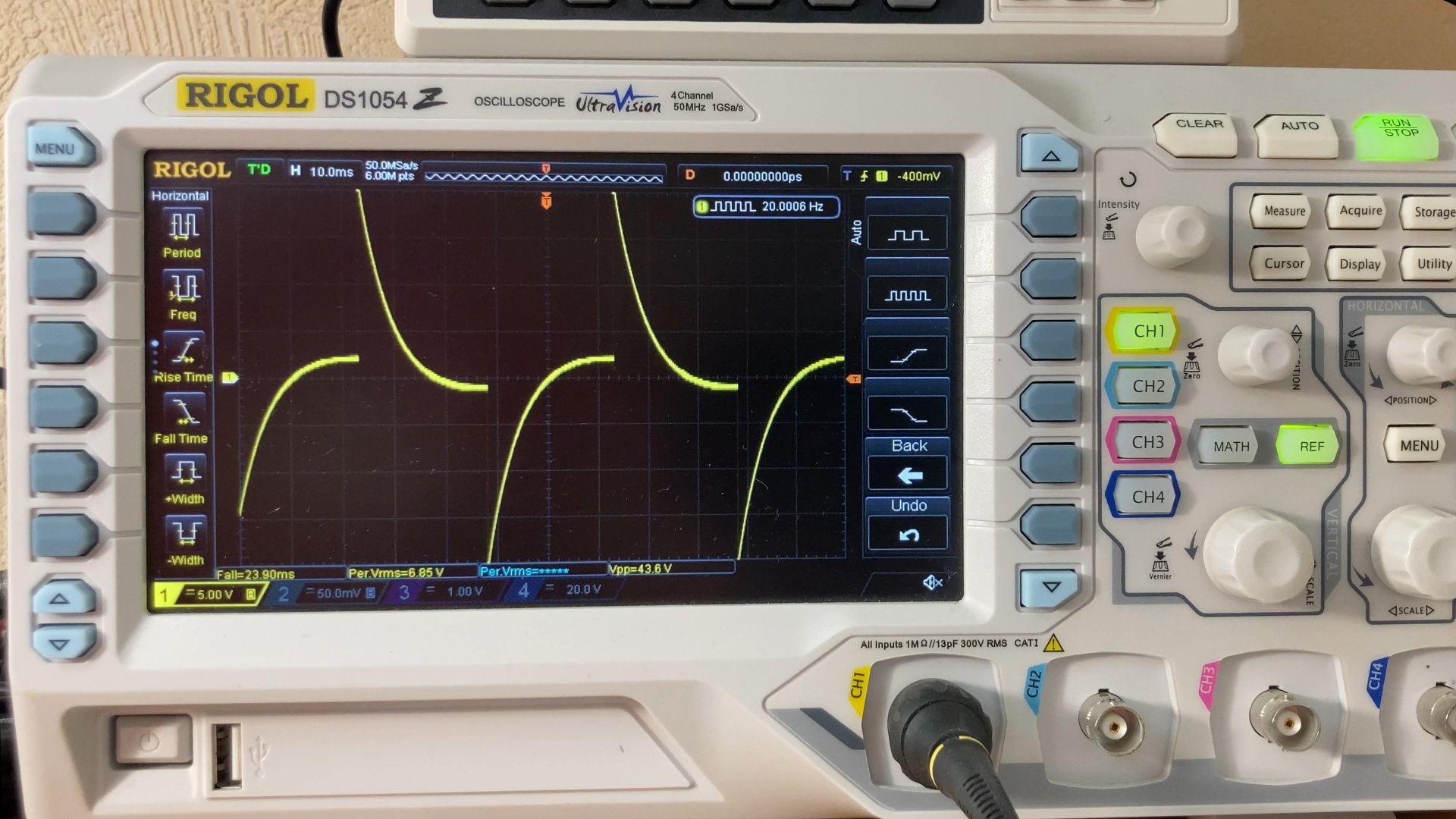

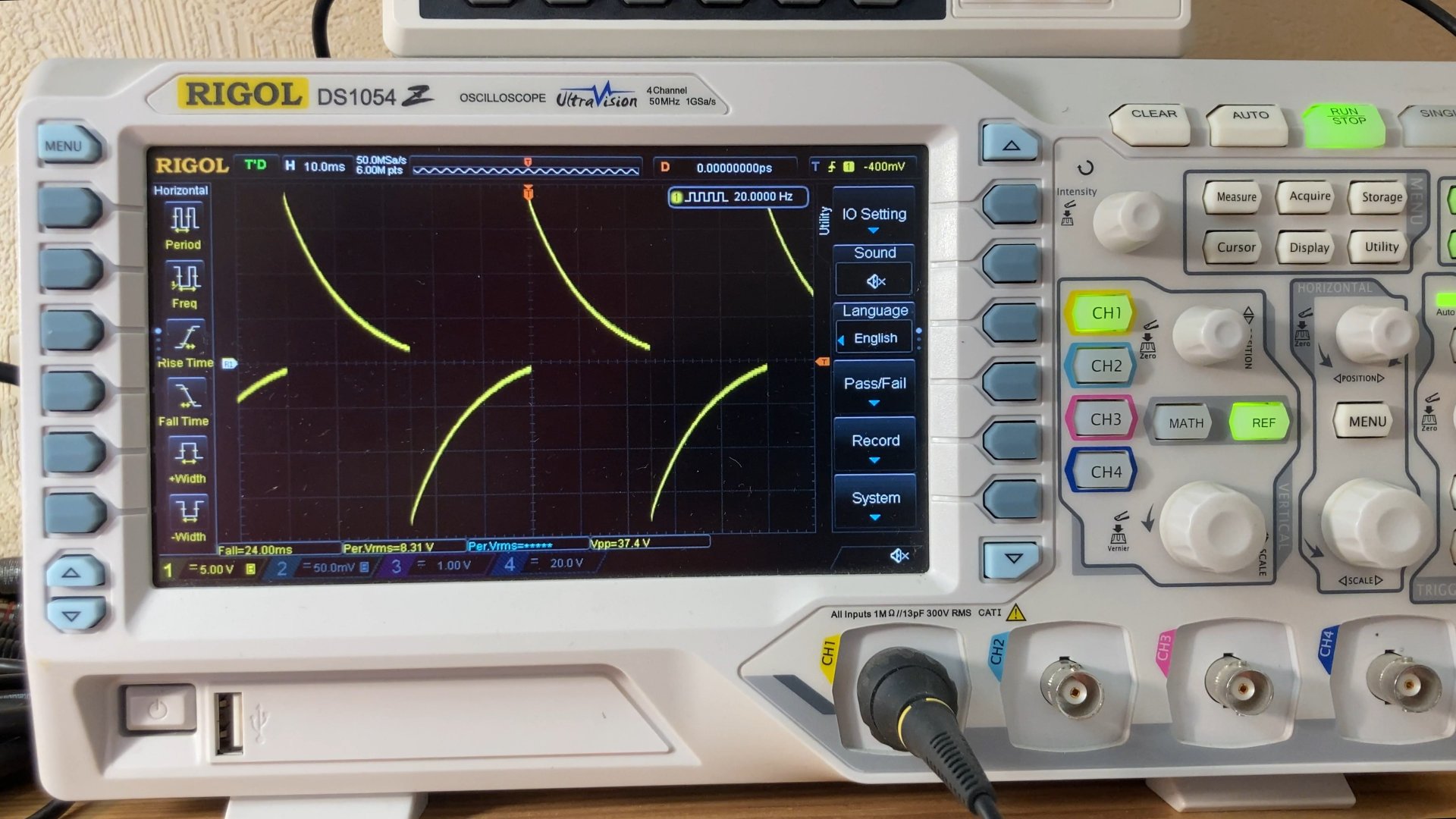

Меандр на 20 Герц нагрузка 4 Ом. Меандр плохой, попробую увеличить входной конденсатор, может немного исправит ситуацию.

[uriy]

Красота. Нечего АС перегружать суб басом который она не может воспроизводить.
А вообще просто покажите АЧХ, меандр трудно считывать....

[Alex]

Добавил конденсатор на вход 2.2mf стало немного лучше но все равно фигово.

[Alex]

Красота. Нечего АС перегружать суб басом который она не может воспроизводить.
А вообще просто покажите АЧХ, меандр трудно считывать....

Да сделаю замер АЧХ. Но уже видно что есть неплохой завал на низах.

[Alex]

Ни чего там не видно на этом меандре. Можно ли называть завал по низам ситуацию когда к примеру мы имеем спад АЧХ по минус 3дБ на частоте 15Гц? Я бы это не называл завал по низам, вполне нормальная ситуация которая предотвращает чрезмерный ход НЧ динамика когда на усилитель по какому-то недоразумению подают инфранизкие частоты.

В данном случае замер на 20 герц, если вам не видно что есть завал на низких частотах, дождитесть замера АЧХ c помощью RMAA.

[Dr.Somebody]

А що там тестити? Ви хоча б нормальну плату зробили.

Если вы хотите самостоятельно развести плату и сделать тесты то я только за.

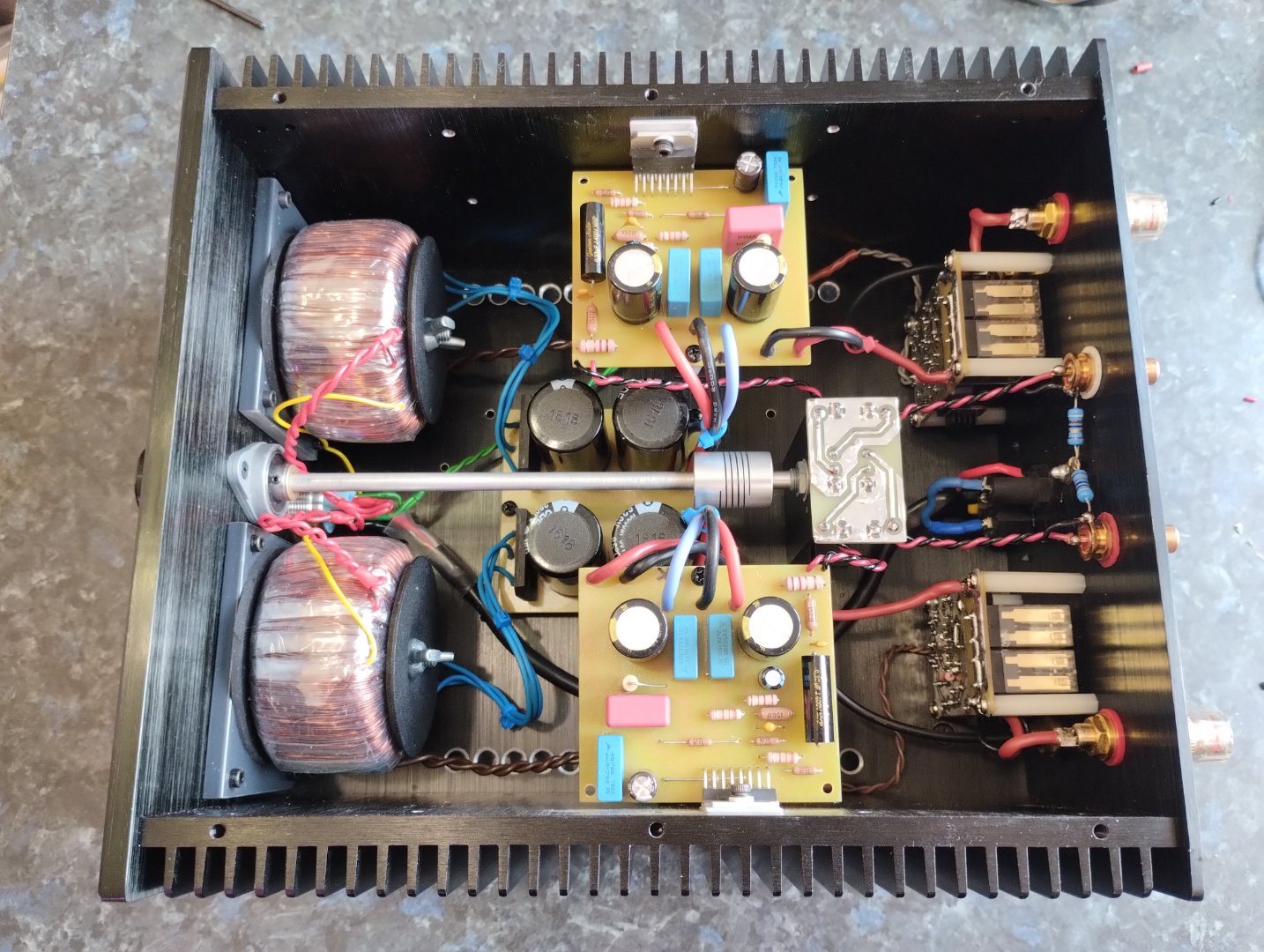

У мене вже готовий свіжозроблений усь)
Потестуєм?)
