Ламповий Однотакт (SE)

[RUS_D]

Шановне панство є питаннячко.

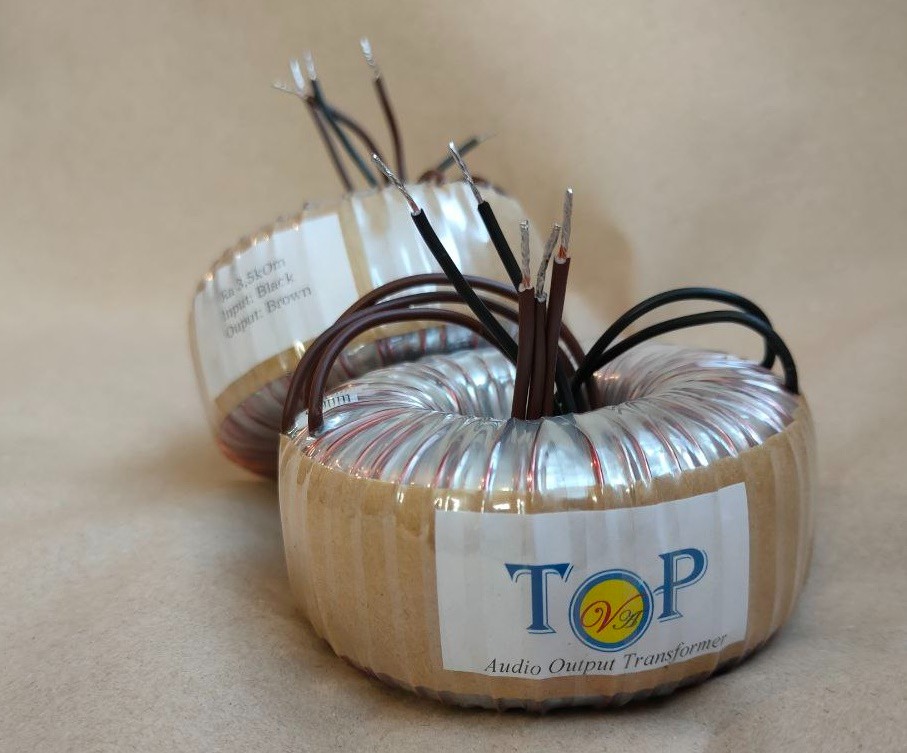

Маю такі трансформатори для онотакта з зазором.
Нагрузка 8 Ом. Габаритна потужність 80Вт
Параметри:
Ra-3 kOm
Ток - 85ма
Опір первички - 104 Ом
Опір вторички - 0.24 Ом
Індктивність первички - 7.3Гн
Ефективна первична ємність - 1.3нФ
Зовнішній діметр - 91мм
Висота - 43мм
Вага -1кг

Лампи вихідні - E130L
Для драйвера - 12AV7 (Sylvania), ECF82, ECC81, EСС82, ECC83, 6С5С, 6С3П, 6С4П, 6Н1П, 6Н2П, 6Н3П, 6Н23П

Не підкажете можливі схеми для збірки - експерименту??
Маю надяю в кінці січня мати трохи вільного часу - хочу зробити товаришу подарок.

[LinuxManiac]

E130L у пентодному чи тріодному включенні?

[RUS_D]

Судячи з вихідного скоріше за все прийдеться тріод, хоча можна добавити для вкусовщини тумблер переводу в пентод (не дуже таке люблю - режими пливуть).

[LinuxManiac]

Я робив такий тріодний підсилювач з перемиканням до ультралінійного включення. При цьому величина зміщення не потребує зміни.
Оптимальний режим: Ua = 300-330 V, Ia = 80 mA.
Зміщення при цьому (для тріодного включення) близько мінус 35-40 вольт.
Тож підсилення першого каскаду має бути не меншим.
Доречним буде використання ECC81, 6С3П та 6С4П. Інші з переліку або дають замале підсилення, або ж надто слабкі за анодним струмом.

[RUS_D]


Думаю тоді почати з такої схеми, потихеньку її модифікуючи.

[lgedmitry]

а что: входная лампа без ПОС не сможет 25 Вольт амплитуды на аноде выдать? Или это какое-то украшение звука?

[RUS_D]

Если не ошибаюсь это типа "Покемоновской ПОС
Особенность "Покемона" в низком выходном сопротивлении, что позволит работать на колонки закрытого типа и не бубонеть на частоте резонанса.

[Николаевич]

Думаю тоді почати з такої схеми, потихеньку її модифікуючи.

- робіть відразу обмотку для мінуса із стабом і якщо можна . де брали трансформатори. дякую..

[Николаевич]

Я робив такий тріодний підсилювач з перемиканням до ультралінійного включення. При цьому величина зміщення не потребує зміни.
Оптимальний режим: Ua = 300-330 V, Ia = 80 mA.
Зміщення при цьому (для тріодного включення) близько мінус 35-40 вольт.
Тож підсилення першого каскаду має бути не меншим.
Доречним буде використання ECC81, 6С3П та 6С4П. Інші з переліку або дають замале підсилення, або ж надто слабкі за анодним струмом.

слухав у друга підсилювач за вашою схемою . правда в драйвері була інша лампа .дуже і дуже сподобався.

[LinuxManiac]

Вдячний вам за відгук. Дуже приємно чути.

[Николаевич]

Вдячний вам за відгук. Дуже приємно чути.

- а 7534 не пробували в цій схемі або взагалі ?

[LinuxManiac]

Таку не пробував. Проте це не просто аналог, а суто та сама лампа, що і E130L. Існують лампи різних виробників із подвійним маркуванням E130L/7534.

[Николаевич]

Таку не пробував. Проте це не просто аналог, а суто та сама лампа, що і E130L. Існують лампи різних виробників із подвійним маркуванням E130L/7534.

знайшов записки і підсилювач був саме на 7534 в записках написано в драйвер анода додали польовий тр. схема загубилася. але мій улюблений блюз звучав відмінно.відволікся дякую..

[RUS_D]

- робіть відразу обмотку для мінуса із стабом і якщо можна . де брали трансформатори. дякую..

тут
https://www.facebook.com/groups/6557417 ... 098723410/

[mtz_fish]

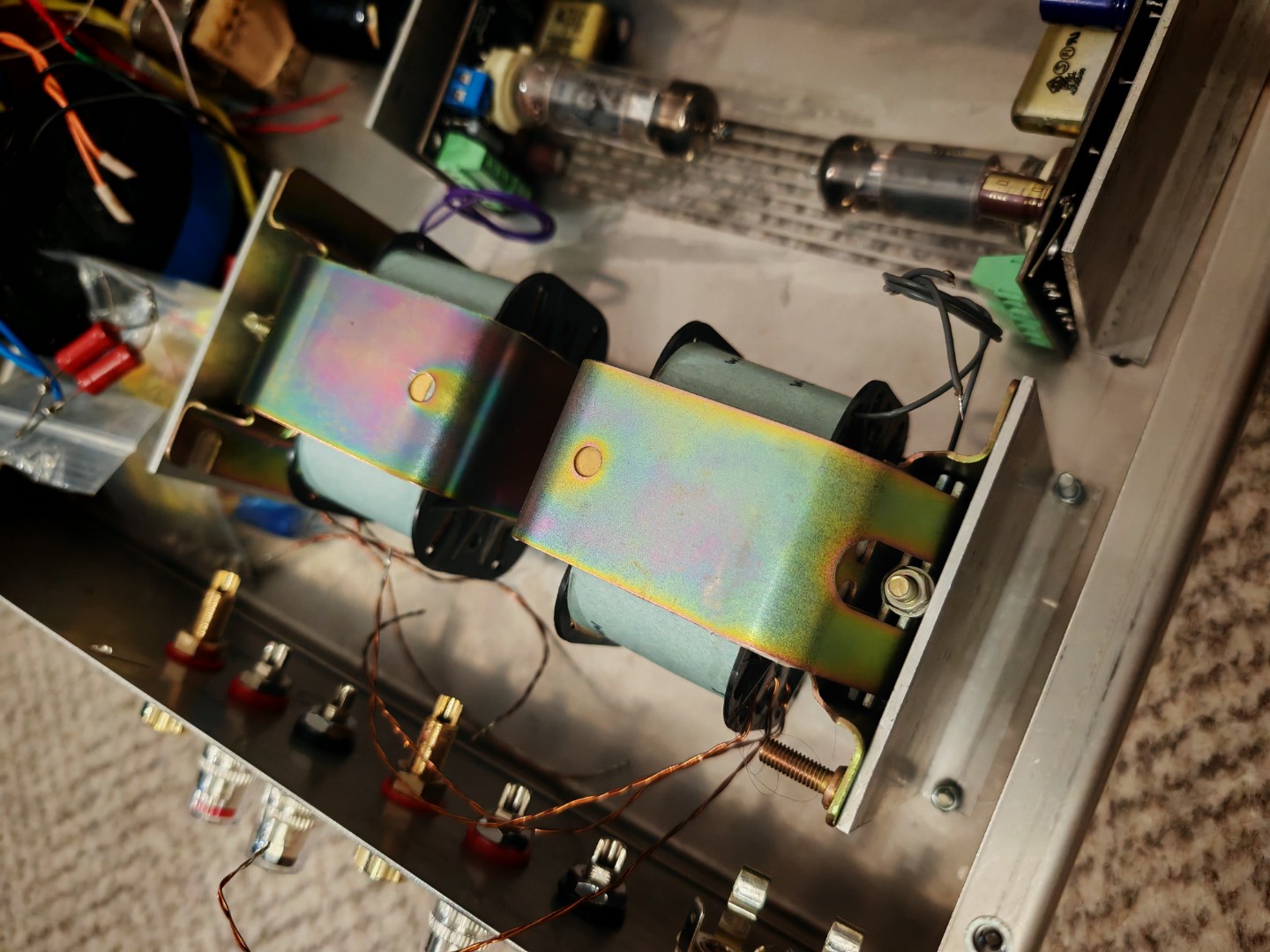

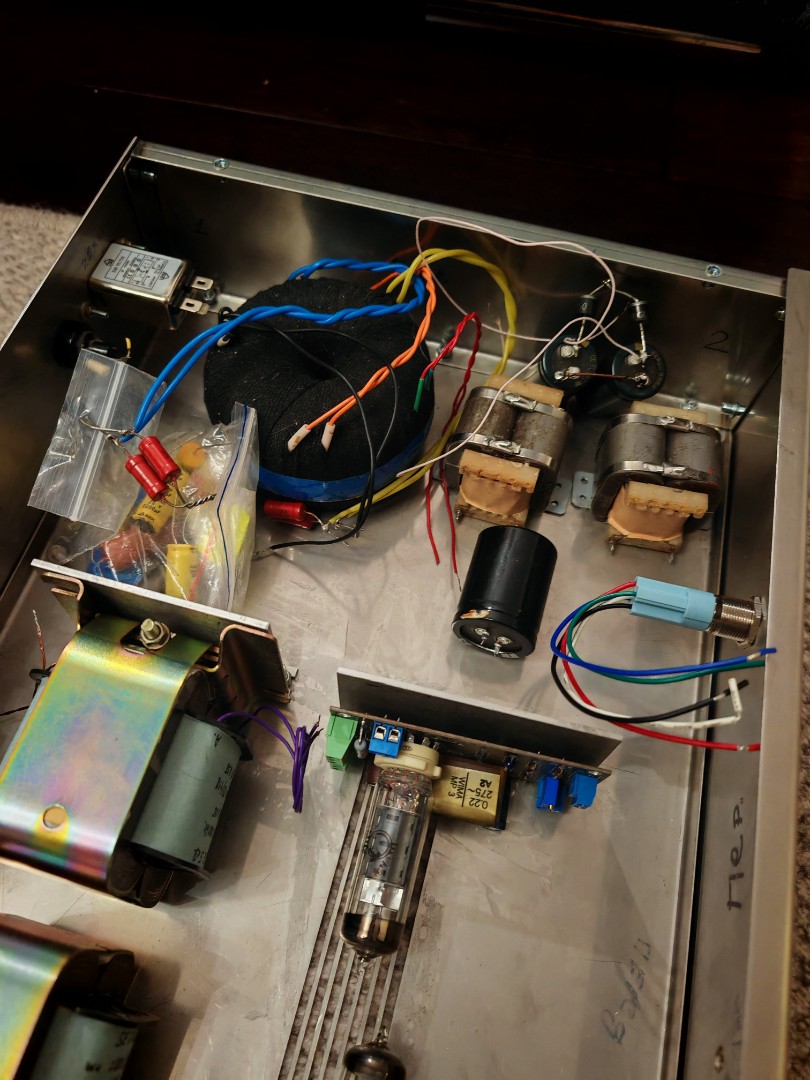

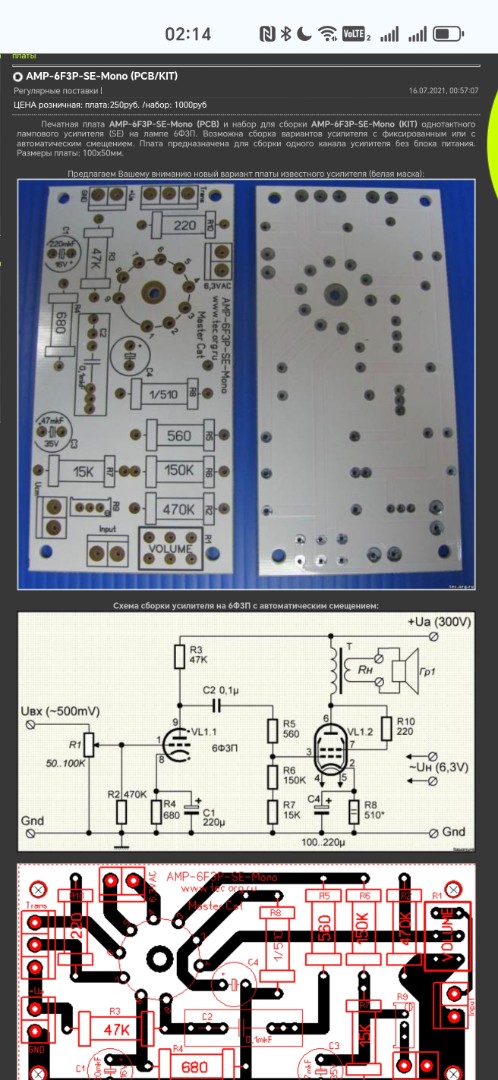

Есть вопрос к сообществу, а какие ас вы используете под однотакты?
Я у себя обнаружил кит набор на 6ф3п по схеме Манакова.
Собрал все в кучу, смотрю, а вырисовывается усилитель то:)
Но 2.5вт на 8ом, для негромкого прослушивания как бы и нормально.
Но понимаю, что ас по хорошему должна быть от 92дб дб и наверное с импедансом без сильных взбрыков.

[m-shara]

Для "негромкого прослушивания" хватит и 0,1 Вт при чувствительности АС 91дБ. Плюс негромкого прослушивания - отсутствие отраженных от стен сигналов. Но "ударов в грудь" на НЧ не будет, только по ушам.

[Justas*]

Плюс негромкого прослушивания - отсутствие отраженных от стен сигналов. Но "ударов в грудь" на НЧ не будет, только по ушам.

Отражёнка никуда не исчезает. Просто уменьшается пропорционально уменьшению прямого сигнала. При тихом прослушивании она может уйти за границу шумовой полки. Впрочем, туда же уходят и низкоуровневые компоненты записи.

"Удар в грудь" - это частоты 50-80Гц. Для звукового давления хотя бы сопоставимиго с давлением на 500-1000Гц, от диффузора требуется намного большая амплитуда колебаний (при уменьшении частоты в 2 раза при постоянном звуковом давлении, амплитуду хода нужно увеличивать в 4 раза) и соответственно бОльшая выходная мощность усилителя. Кроме того, нужно учитывать естественный спад АЧХ АС на НЧ и если требуется - КРГ.
Чувствительность динамиков в 91дБ, указывается для диапазона выше 100Гц, ниже всё намного печальней.

Мне для ламповых усилителей, больше всего зашли ретро динамики с лёгким диффузором и высокой чувствительностью. Типа 5ГД-1.
Естественно, вопрос воспроизведения НЧ и искажений таких динамиков, за кадром.

[Николаевич]

Есть вопрос к сообществу, а какие ас вы используете под однотакты?
Я у себя обнаружил кит набор на 6ф3п по схеме Манакова.
Собрал все в кучу, смотрю, а вырисовывается усилитель то:)
Но 2.5вт на 8ом, для негромкого прослушивания как бы и нормально.
Но понимаю, что ас по хорошему должна быть от 92дб дб и наверное с импедансом без сильных взбрыков.

товарищ долгое время слушал такой ум по Манакову. потом переделал по по сх покемона.все работает на доработанные 10 мас.замена фильтра и твиттера звучание достойное..
- автор Было скучно, чесались руки и зудело в голове , переделал свой унч на 6Ф5П (триодное включение) на "покемоновскую" схему. Добавился драйв, повысилась мощность и стала лучше отыгрываться середина . Пока прислушиваюсь, звук нравится.
