Усилитель А класса JLH2003

[Starky]

15кг для усилителя это не много а нормально. у меня родной Quad 405-2 весит 16 кг, а он поменьше размером

[Alex]

https://youtu.be/KImbe4NNb_Y

В видео вроде говорили про регулятор Никитина, где его можно найти, ткните носом пожалуйста...)))))

тут

Здравствуйте.
Подскажите ток Вашей диодной сборки?

D25XB80, диодный мост 800В, 25А

[Alex]

15кг для усилителя это не много а нормально. у меня родной Quad 405-2 весит 16 кг, а он поменьше размером

Я наверно отвык уже

[Starky]

15кг для усилителя это не много а нормально. у меня родной Quad 405-2 весит 16 кг, а он поменьше размером

Я наверно отвык уже

Там трансформатор реально полкорпуса занимает

[Alex]

А как звук?

[Starky]

https://youtu.be/KImbe4NNb_Y

А раскройте сакральный смысл самодельных витых экранов на входных цепях? почему просто экранированный кабель не использовать? скажем микрофонный...

[Starky]

А как звук?

так два любимых усилка - Худ и Квод

Худ нравится негромко слушать (в кабинете стоит) . а с Кводом можно и зажечь (в загородном доме в большом зале стоит)
У Худа звук чуть более вкрадчивый. аккуратный... но у меня Худ целиком самодельный, я там и плату сам делал (ЛУТ - наше все...)

[lgedmitry]

https://youtu.be/KImbe4NNb_Y

очень полезное кино

[Alex]

lgedmitry, Вам спасибо за подсказку

[Alex]

https://youtu.be/KImbe4NNb_Y

А раскройте сакральный смысл самодельных витых экранов на входных цепях? почему просто экранированный кабель не использовать? скажем микрофонный...

так эфффектнее

[lgedmitry]

Вам спасибо за подсказку

пожалуйста

[Starky]

А раскройте сакральный смысл самодельных витых экранов на входных цепях? почему просто экранированный кабель не использовать? скажем микрофонный...

для меня это сейчас насущный вопрос... я тут предусилитель сделал. а фон прет...

буду разбираться

[lgedmitry]

а схемки на плавный пуск, или картинок каких нет у Вас?

[Alex]

Есть только плата, могу спросить схемку у китайцев

[lgedmitry]

Есть только плата, могу спросить схемку у китайцев

если не трудно, спросите тогда

[Starky]

так эфффектнее

А вообще. по компоновке усилитель получился прям как я люблю... получил удовольствие от просмотра

[Alex]

Спасибо!

[Jazqew]

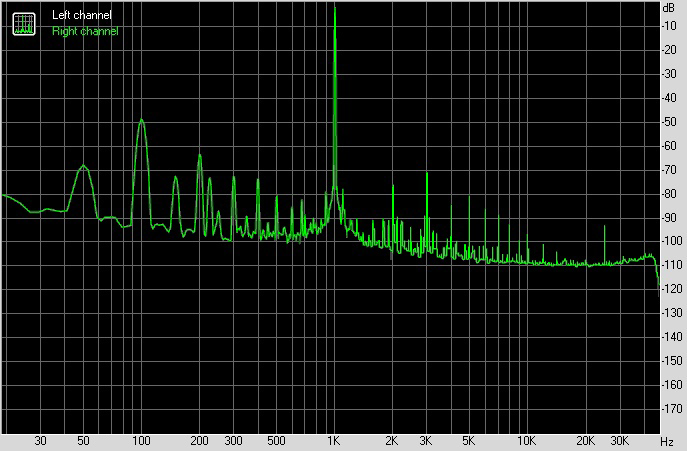

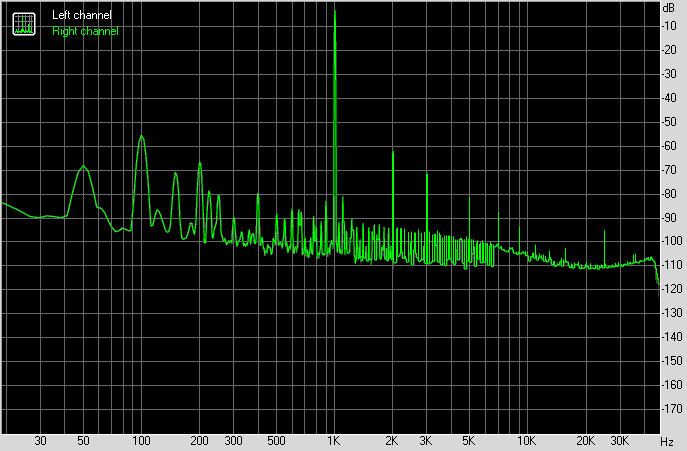

Доброго времени. Аналогичная проблема как и у автора темы с 2 гармоникой, а так же с трансформатором.
1 проблема: 2 гармоника лезет точно так же как и у автора. Транзистор межкаскадный поменял на 2т602Б и на двух каналах подобрал по бетте одинаковые (159)

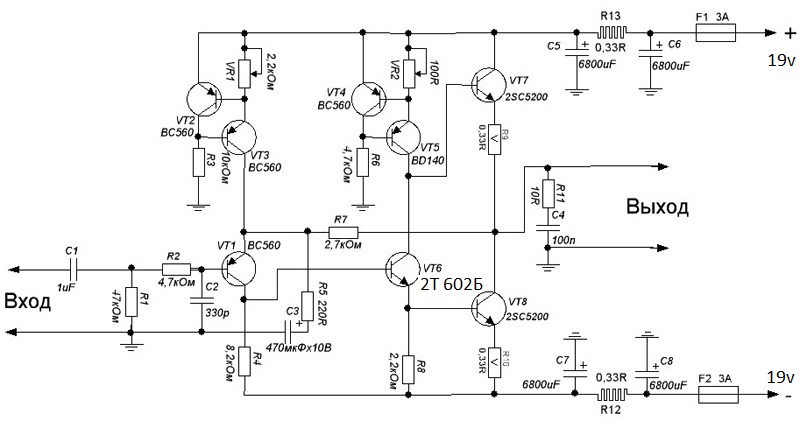

2 проблема: трансформатор даёт бешаную модуляцию (300 мВ) на частоте 100 гц сигнала в эмиттере 2Т602Б. Чтобы я не делал с ним, избавится не получается. Собрал по схеме ниже детали что на схеме, питание тоже.
Ток покоя пробовал от 1,2А до 3. Помогите советом, если есть возможность. Судите строго.




[IT-Prof]

Я бы увеличил в блоке питания емкость конденсаторов и использовал кт602 бм

[Jazqew]

Вместо 2Т602Б установить КТ602БМ?
У блока питания ёмкость 10000uF -> 1.11 Ом -> 10000uF (общая) -> (по каждому из плеч питания) 2200uF -> 0.5 Ом -> 2200uF.
Увеличивать?

[lgedmitry]

я стабы ставил по питаниям

[Jazqew]

Это я обозначил что сейчас установлено уже. С этой фильтрацией сняты параметры. Вопрос по измерению - у меня кабель от нагрузки до линейного входа длиной 2.5 метра (пвс 3х2.5) Из за длинны кабеля может быть такое, что измерения загрублены?

[Justas*]

2 проблема: трансформатор даёт бешаную модуляцию (300 мВ) на частоте 100 гц сигнала в эмиттере 2Т602Б. Чтобы я не делал с ним, избавится не получается. Собрал по схеме ниже детали что на схеме, питание тоже.
Ток покоя пробовал от 1,2А до 3. Помогите советом, если есть возможность. Судите строго.

Применение CRC фильтров в низковольтных сильноточных схемах, считаю неэффективным. Нужен электронный дроссель или стабилизатор. Если позволяет религия – ИИП.

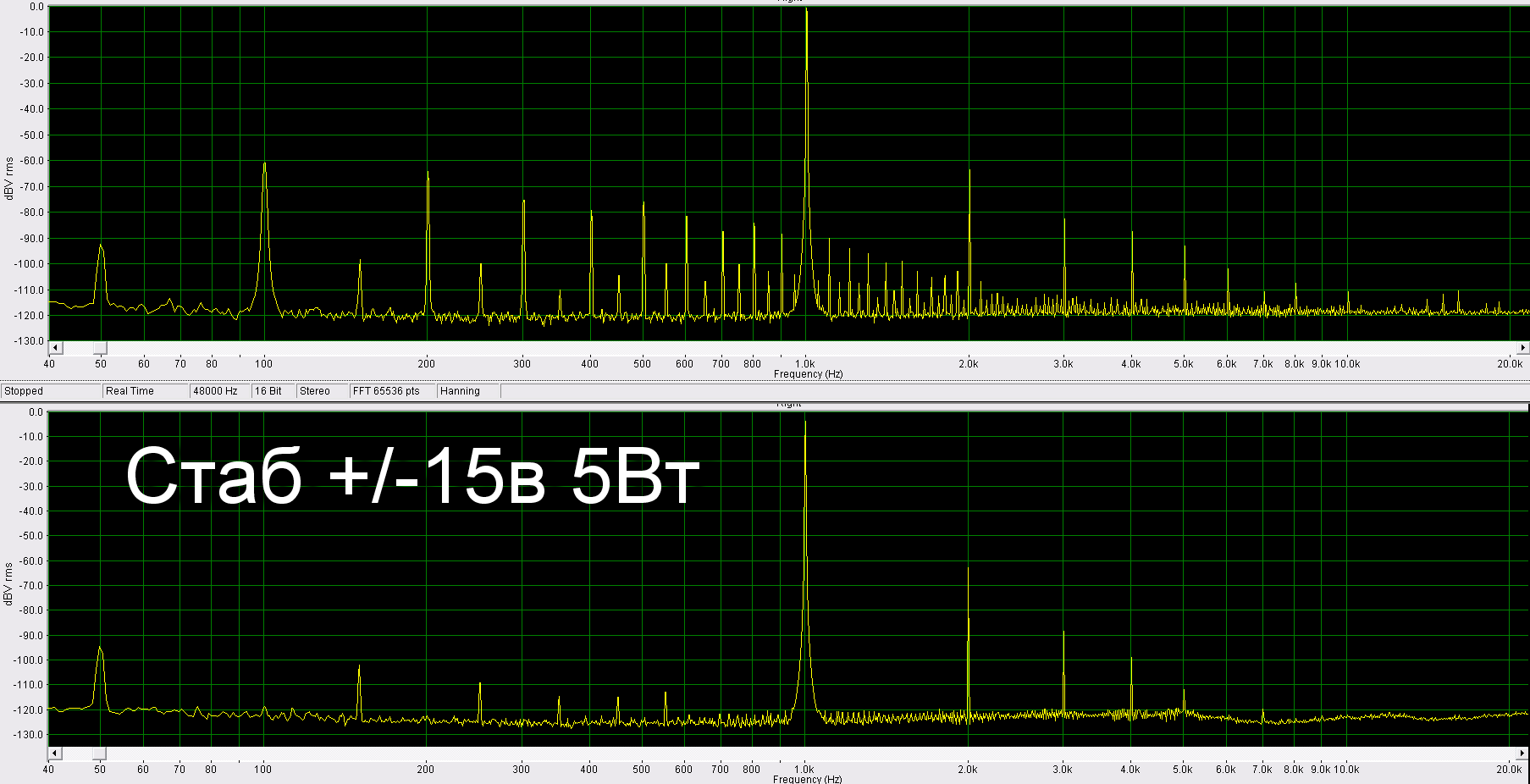

Вверху 33000 мкФ + 3300 мкФ (на плате) в плече. Внизу, как видно по надписи - стабилизатор. На Кг внимания не обращайте, это эксперимент с КТ825 в ВК.
Кстати, ёмкость и ESR конденсаторов проверяли? Кажется, это древние К50-6?

1 проблема: 2 гармоника лезет точно так же как и у автора. Транзистор межкаскадный поменял на 2т602Б и на двух каналах подобрал по бетте одинаковые (159)

Дело не только в транзисторе ФИ. Транзисторы ВК тоже должны иметь большую бету. Нужны с индексом О. 2SC5200-O от 140. В таком случае от ФИ не потребуется большой коллекторный ток и соответственно появится возможность применить более качественные маломощные транзисторы.
В ФИ, лучшие результаты показывают транзисторы с бетой 300-700, при хорошей линейности тока коллектора в диапазоне 1,0-50 мА и малой емкостью коллектора. Например 2SC2240.
КТ602Б тоже неплох, поставил в свою конструкцию. Но трудно найти с большой бетой.

Вместо 2Т602Б установить КТ602БМ?

Зачем? В БМ единственное преимущество – возможность прикрутить радиатор. Транзисторы в металле, да ещё с позолоченным корпусом и ножками, всегда считались лучше по качеству чем пластик.
Перепробовал в экспериментах кучу транзисторов, как наших так и импортных, остановился на таких:
УН - 2SA970BL, ФИ - КТ602Б (бета 260, отбирал из приличной кучи), ВК - 2SC5200-O (бета 160), источники тока - 2SA970, КТ3107, КТ814.

В общем то, всё есть на дружественном портале
http://audioportal.info/forum/viewtopic ... 720#p57533
Но для просмотра картинок, нужна регистрация. Если региться лень, кое что закинул сюда:
Гугл-диск https://drive.google.com/drive/folders/ ... sp=sharing

Вопрос по измерению - у меня кабель от нагрузки до линейного входа длиной 2.5 метра (пвс 3х2.5) Из за длинны кабеля может быть такое, что измерения загрублены?

Из-за получившейся большой земляной петли, может вырасти пик на 50 Гц. На остальное повлиять не должно.
Но пик может быть:
Из-за наводок на входы от ТС (попробовать поменять его ориентацию на шасси, поставить экран).
Земляной петли внутри корпуса, из-за неоптимальной разводки. Один источник питания на 2 канала, этому не способствует.
И т.д.

[Jazqew]

Благодарен за развёрнутый ответ, но попрошу вновь. Все транзисторы с маркировкой О. Подбирал так: Выставил ток коллектор эммитер (в эмиттере нагрузка 0.2 Ом) 1.2 А и подобрал одинаковые по току транзисторы, подождав нагрева радиатора.

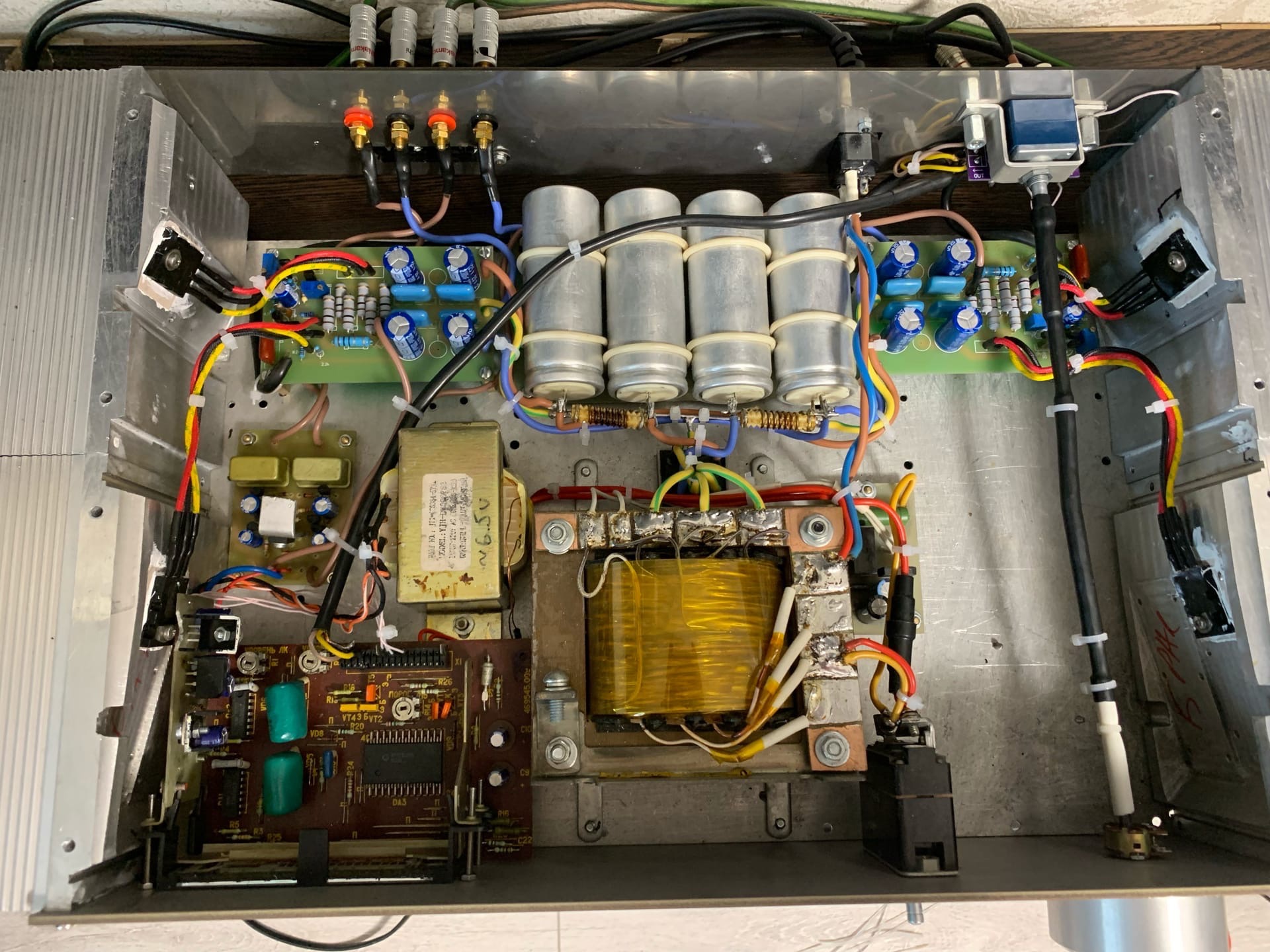

Ставил мощнейший экран из куска нержавейки вырезанной и согнутой на лазере, гибочном идеально по форме, без лишних зазоров, чуть ли не воздух трансформатору перекрыл. Результата ровно 0. Включаю усилитель с экраном этим, пульсации в эмиттере 2Т402Б (подобранные по hFe, кажется 169 КУ) 300 мВ, жду прогрева, вырастают до 600 мВ. Убираю экран, снова прогреваю, картина 1 в 1. Переделываю ИБП работающий в токовом режиме под мои нужды (буду пробовать ставить его). Если не поможет, не могу сказать куда ещё смотреть. Что по поводу второй гармоники конкретно нужно сделать, учитывая выше написанное. Как получается у Вас -85 дБ вторая гармоника, а у меня -63. Я не понимаю как это работает).

[Yourka]

Вместо 2Т602Б установить КТ602БМ?

Зачем? В БМ единственное преимущество – возможность прикрутить радиатор.

Есть еще одно приемущество -цена и поскольку их трудно найти с хорошими характеристиками то порекомендовал те что дешевле поскольку их нужно будет какоето количесвто. А так да, согласен золото и все такое...

[Jazqew]

У нас этих 2Т602Б в магазине местном лежит штук 50 по 100р. Я выбирал.

[IT-Prof]

Вместо 2Т602Б установить КТ602БМ?

Зачем? В БМ единственное преимущество – возможность прикрутить радиатор.

Есть еще одно приемущество -цена и поскольку их трудно найти с хорошими характеристиками то порекомендовал те что дешевле поскольку их нужно будет какоето количесвто. А так да, согласен золото и все такое...

Да поэтому я и порекомендовал КТ602БМ, у вас тоже трудно их купить, я так понимаю?

[IT-Prof]

У нас этих 2Т602Б в магазине местном лежит штук 50 по 100р. Я выбирал.

Завидую..

[Justas*]

Ставил мощнейший экран из куска нержавейки вырезанной и согнутой на лазере, гибочном идеально по форме, без лишних зазоров, чуть ли не воздух трансформатору перекрыл. Результата ровно 0. Включаю усилитель с экраном этим, пульсации в эмиттере 2Т402Б (подобранные по hFe, кажется 169 КУ) 300 мВ, жду прогрева, вырастают до 600 мВ. Убираю экран, снова прогреваю, картина 1 в 1.

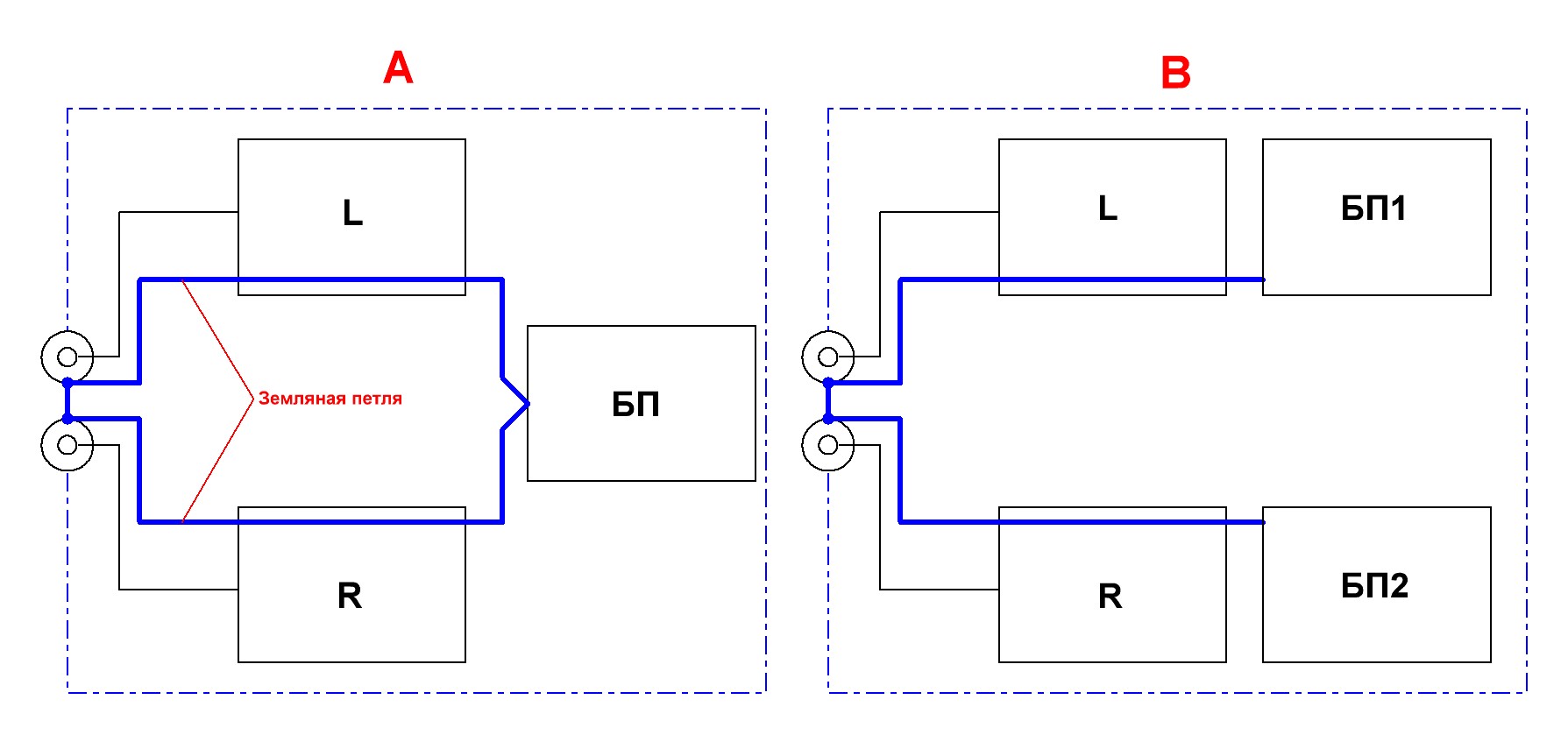

Значит дело не в наводках от ТС. Тем более что пульсации (как Вы писали) 100 герцовые. Транс и земляные петли фонят на 50 герцах. А 100 Гц - это плохой выпрямитель. Кстати, о земляных петлях в стереоусилителе. У Вас вариант «А». Если фонит из-за этого - выход один, делать оба канала на одной плате. Или каким-либо образом снижать площадь этой петли.

ЗП в БП.JPG (112.08 КБ) 4093 просмотра

Что по поводу второй гармоники конкретно нужно сделать, учитывая выше написанное. Как получается у Вас -85 дБ вторая гармоника, а у меня -63. Я не понимаю как это работает).

Тут сложней. Транзисторы 2SC5200 довольно высокочастотные. И чтобы избежать самовозбуждения, разводка платы должна быть корректной. У Вас же, очень длинные проводники от платы до транзисторов. Так что возможен возбуд. Гляньте осциллографом что твориться на выходе (нагрузку оставьте на том же кабеле) а на вход подайте меандр.
У меня возбуждался один канал при подключении кабеля (ёмкостная нагрузка). Устранилось установкой на выход цепи Цобеля.
Но у Вас она уже стоит.
Попробуйте поставить конденсатор 10-15пФ между коллектором и базой КТ602, или параллельно резистору цепи ООС (R7) 22-62пФ. Можно попробовать оба способа вместе.
Как вариант – левые транзисторы.

[Jazqew]

После манипуляций с проводами (укорачиванием сигнального провода) и регулировки тока покоя во время измерений заметил, что вторая гармоника начинает подавляться при падении напряжения от 850 мВ на резисторе эмиттера выходных транзисторов (2sc5200 - O). 2.4 Ампера выходит ток одного плеча (5 Ампер 1 канал). нагрев радиаторов 90+. Предполагаю, hFe у транзисторов низкий. По поводу земляной петли - у меня с выхода диодного моста расходится по платам, с плат на каждый канал. На выходе каналов нет соединения минусов с двух плат.
