Ориентируюсь на советы

[Sid]

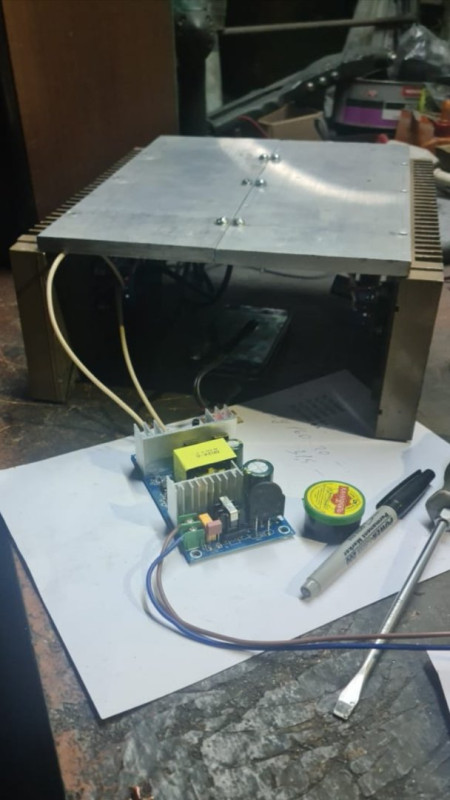

Не могу понять, откуда такая мода на импульсные БП на усилителях класса А ?

А что не понятно то?
1). Обходится примерно в 2,5 раза дешевле линейного.
2). Качество импульсников сейчас очень хорошее.
3). Компактный и лёгкий.
4). Автоматом решается вопрос фона 50/100 Гц.
Что смущает?

[koss707]

Не могу понять, откуда такая мода на импульсные БП на усилителях класса А ?

А что не понятно то?
1). Обходится примерно в 2,5 раза дешевле линейного.
2). Качество импульсников сейчас очень хорошее.
3). Компактный и лёгкий.
4). Автоматом решается вопрос фона 50/100 Гц.
Что смущает?

Полностью с вами согласен ибп отличное решение для класса А т.к. нагрузка не имеет импульсного характера,она всегда постоянна 5)питание стабилизированное 6)не нужны большие дорогие ёмкости.Если использовать (ибп ATX от компа доработанный) то стоимость вообще копейки.Одни плюсы.

[MaratAM]

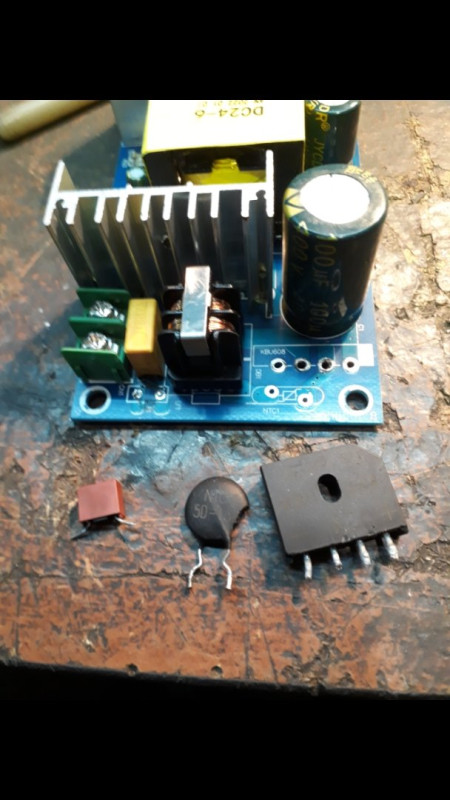

и кондёр(кусок от него откололся)

на фото, это не кондер.

[koss707]

и кондёр(кусок от него откололся)

на фото, это не кондер.

Варистор. Там вообще могут быть проблемы по серьёзней. Диодный мост если в кз то и ключ(ключи)могут вылететь, а они ещё могут за собой утянуть шимку.(тут как повезёт).

[Dr.Somebody]

[/quote]
на фото, это не кондер.
[/quote] Варистор. Там вообще могут быть проблемы по серьёзней. Диодный мост если в кз то и ключ(ключи)могут вылететь, а они ещё могут за собой утянуть шимку.(тут как повезёт).
[/quote]

На фото черный NTC 5D-13 - это термистор

[koss707]

Да точно попутал.

[Ромарио]

Ибп на входе показывает кз
Что проверить?

[koss707]

Прозвони на плате входной конденсатор(электролитический) если кз то ключ -ключи пробиты ,ели нет кз меняй мост он 100% пробит.

[Ромарио]

На кондёрах кз нет,мост тоже заменил,термистр дали помощнее,допутимо?

[koss707]

На кондёрах кз нет,мост тоже заменил,термистр дали помощнее,допутимо?

Да допустимо.

[MaratAM]

термистр дали помощнее,допутимо?

Главное что бы написано было NTC

[Ромарио]

NTC 10 2105

[Ромарио]

Ибп работает ,послушал 30мин с телефона

[billybons68]

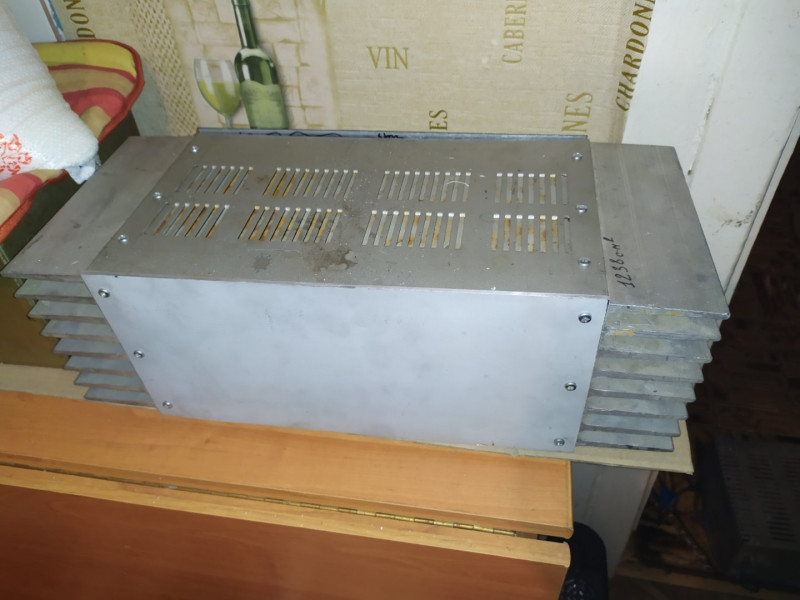

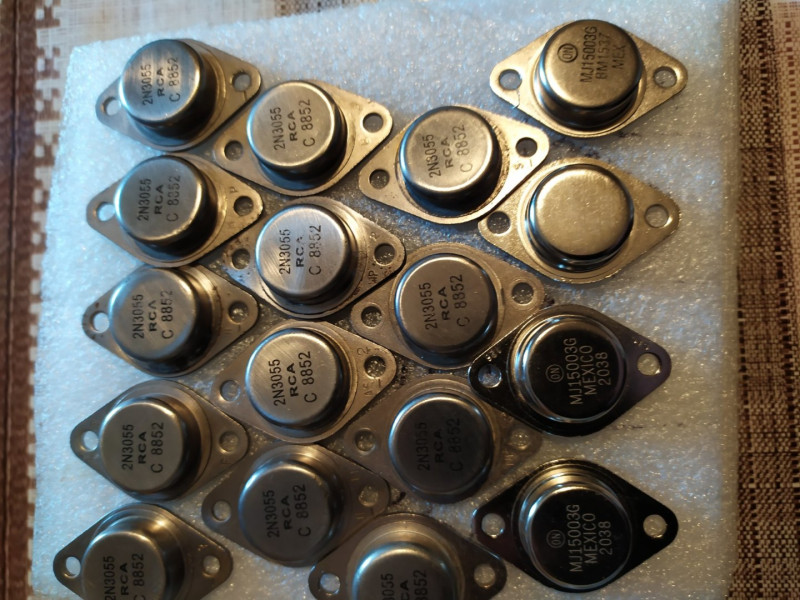

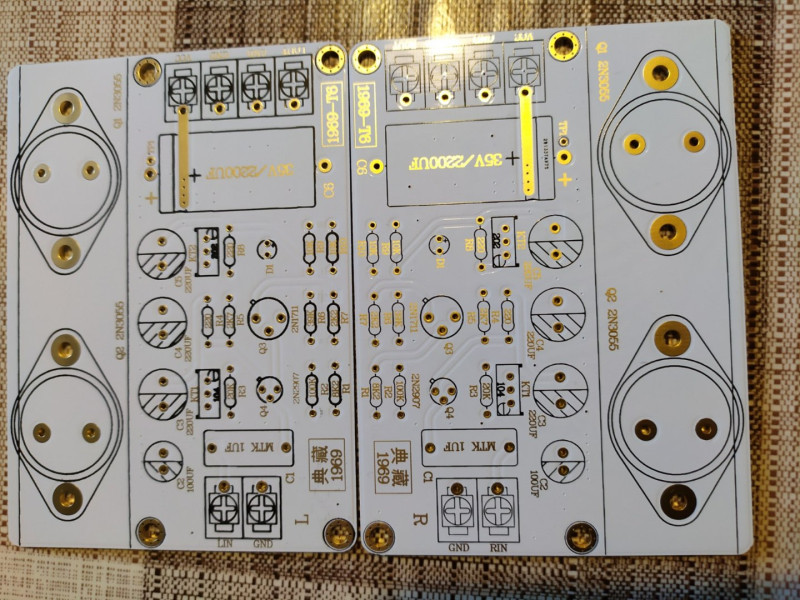

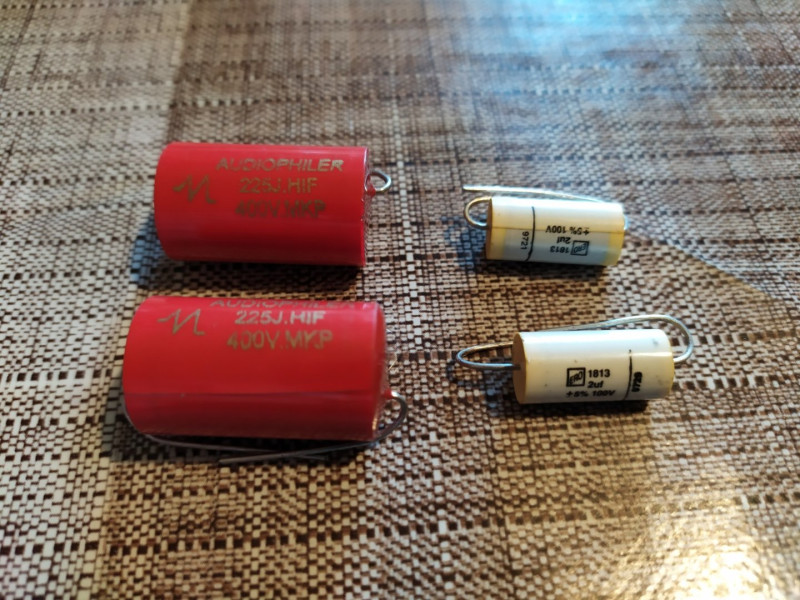

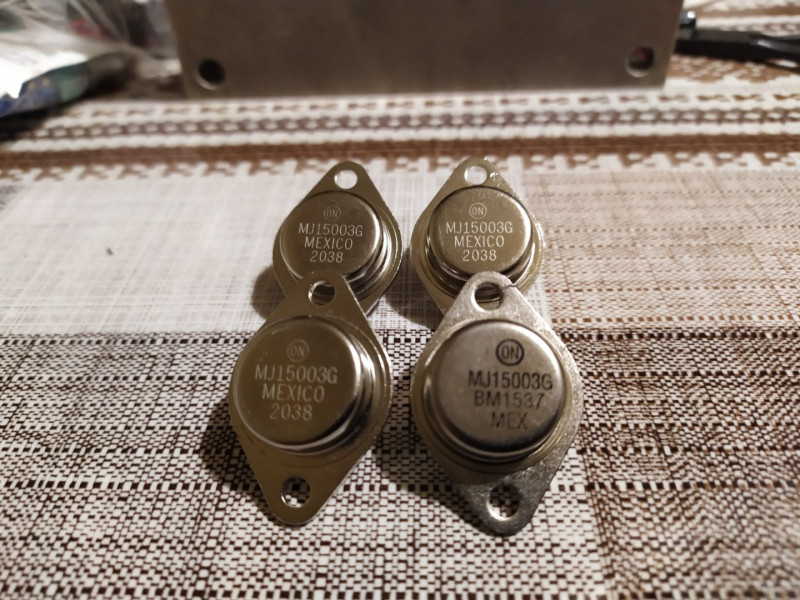

Всем жителям этого форума огромное здрасьте)) Наслушался и я о волшебном звуке JLH 1969 и решил себе такой собрать.Корпус у меня был,делал для какого то проэкта,но руки так и не дошли,Радиаторы там 1238см.2 -один радиатор 5 кг.Платы должны прийти на днях.Транзисторы брал на Ворон.юа по 130 грн.шт.но непонятно оригинал или нет.Сравнил по советам форума,вроде оригинал.Но по коэф.усиления это чтото...Такие можно ставить с такими коэф.усиления? Должны прийти также от товарища оригиналы RCA 2N3055, отдал мне 15 штук,снятые с какойто буржуйской техники...БП буду пробовать разные,и импульсный и на трансформаторе,есть типа ТПП -3-9 кажется.точно не помню,емкости по 22000х80 Elna for Audio -2 штуки.

[Canny]

Добро пожаловать! А как вы замеряли коофициент усиления?

[billybons68]

Коэффициент усиления замерял имеющимся в наличии китайским тестером М328.что было в наличии ))

[Canny]

Это все равно, что не замерять вообще, можете ставить в таком случае наугад.

[Ромарио]

Здравствуйте ,подскажите характеристики ас для нашего усилка,и из совеитских какие самый оптимальный вариант?

[billybons68]

Это все равно, что не замерять вообще, можете ставить в таком случае наугад.

Да просто не приходилось никогда подбирать в пары.Собирал УНЧ на разных ТDA.

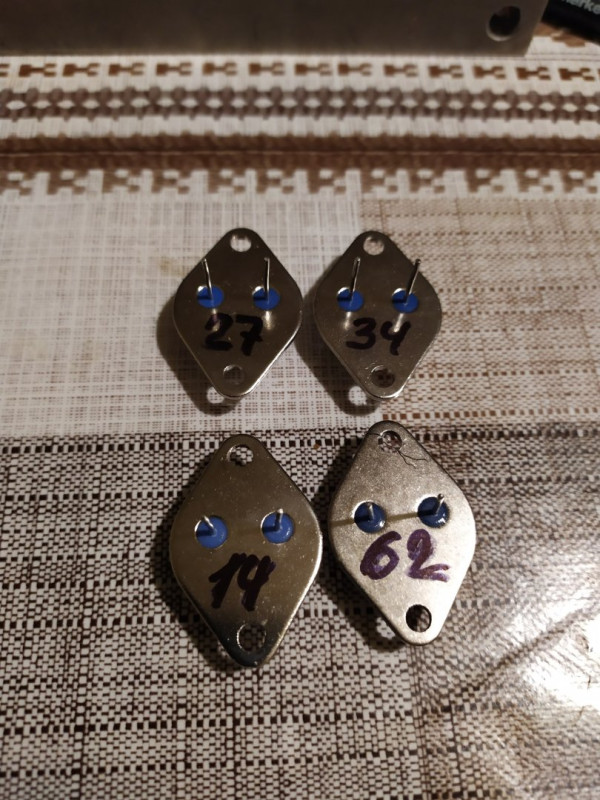

STK... Да и под рукой на данный момент просто не было чем проверить.На выходных
буду проводить нормальный отбор по бэте. А вообще,коэффициент усиления транзистора играет роль в этом JLH? Х очу усилитель и сравнить с имеющимися у меня усилителями Dual CV1460 и Yamaha A1000 вроде как тоже из разряда класса A.

[billybons68]

Здравствуйте ,подскажите характеристики ас для нашего усилка,и из совеитских какие самый оптимальный вариант?

Необходима чувствительность АС не менее 92dB.Ну а мощность,20 Вт на 18кв.м комнаты хватит с головой.Из совейских АС,вот выбирай
https://pc-consultant.ru/bytovaya-tehni ... e-kolonki/

[acrobot]

Это все равно, что не замерять вообще, можете ставить в таком случае наугад.

Измерял два набора тразисторов по 4 шт из JLH 1969(мэйд ин чина) китайским прибором М328. Показания HFE=110 у всех 4х транзисторов первого усилителя и HFE=127 у второго.

[lgedmitry]

Это все равно, что не замерять вообще, можете ставить в таком случае наугад.

Измерял два набора тразисторов по 4 шт из JLH 1969(мэйд ин чина) китайским прибором М328. Показания HFE=110 у всех 4х транзисторов первого усилителя и HFE=127 у второго.

Хфе измеряют при токе коллектора, похожем на тот, что при работе в конструкции будет. Иначе - ерунда

[acrobot]

Смысл замеров подобрать одинаковые транзисторы, а не измерить действительное хфе.

[Dysindich]

Замер мощных транзюков на микротоковых режимах ни о чем не говорит, тем более не коррелируется с подбором близости их параметров.
Речь об этом. (как вариант : у мощных транзисторов при малых токах коллектора наблюдается спад усиления с очень большим разбросом )
Именно, по этой причине - данные подборы - это, ни о чем )
P.S. Попробую еще проще: Эти транзисторы не работают на тех режимах, на которых вы замеры устраиваете. И никакого масштабирования параметров не произойдет (не получится, что если измеренныйе вами усиления одинаковые, то они будут одинаковыми и на нормальных режимах транзюка - если только - случайно, пальцем в небо . но , тогда и мерить не обязательно, пальцем можно и без прибора).

[Ромарио]

Здравствуйте,чем красить аллюминевый корпус?

[Dysindich]

Алюминий в домашних условиях "покрасить" проблематично (если не колхозить).
Это поможет кое о чем задуматься :
"... анодирование – анодное оксидирование – изделий из алюминия (и сплавов на его основе) – это электрохимическое окисление алюминиевой поверхности изделия с целью создания на ней прочной оксидной пленки, обладающей защитными (либо защитно-декоративными) свойствами по отношению к данному изделию..."
В этом направлении и копайте.

[Ромарио]

Знаю что такое анодирование,делал
Нужна покраска т.к. детали будут шпаклеваться

[Ромарио]

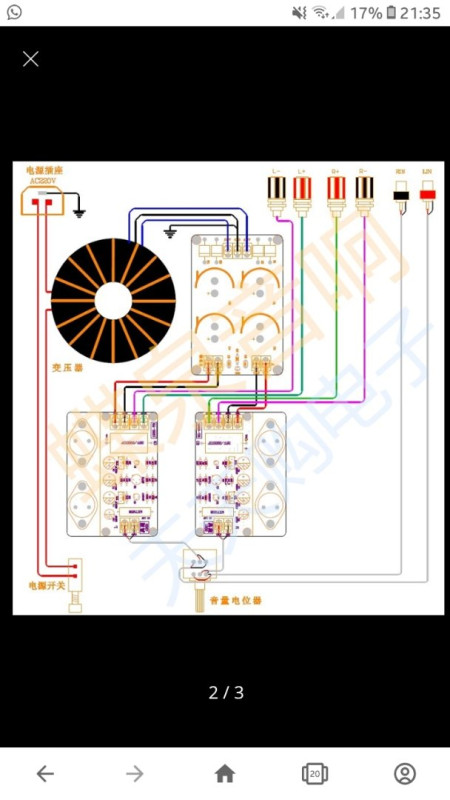

Судя по схеме громкость регулируется на входе?

[IT-Prof]

Да.
