Собираем усилитель clone ncore v3 инструкция + теория.

[ms142]

При использовании нужных деталей в нужном месте любая схема (в данном случае - защита) будет нормальной.
Отличие моего варианта исполнения от всех вариантов, которые тут выкладывали для защиты АС при питании усилителя +/-50В, в использовании правильного реле, которое:
а) гарантировано разорвет контакты при аварийном пробое выходного ключа;
б) минимально влияет на звук.
Т.к. мне большая мощность не нужна, для дополнительного повышения надежности я еще и снизил напряжение питания.

[Inok]

использовании правильного реле

Очень интересно что за реле, можно ссылочку. Спасибо.

[Justas*]

Очень правильное реле для звука. https://shop.dadaelectronics.eu/loudspe ... 62111.html
Я когда то делал с подобной концепцией. Мощные контакты силового реле, шунтируются контактами сигнального реле. Но необходима схема задержки включения и выключения. А тут всё в одном.

[ms142]

Да, это именно эти реле.
И разумных альтернатив им нет, увы.
Только переходить на полевики.

[AleksStr82]

скиньте пожалуйста ссылку на инструкцию

[Sous]

Quick start HB 3_XX.docx

(325.46 КБ) 430 скачиваний

[AleksStr82]

Спасибо , уже у себя нашел, смотрел как балансный вход собрать, все получилось! усь работает великолепно.

[bambam]

Всем привет!

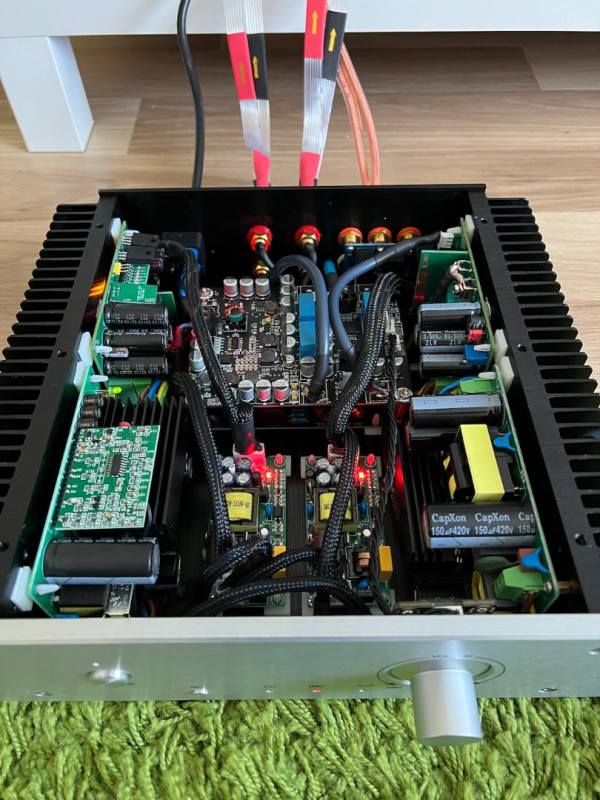

Подсобрал усилитель на платах 3_064.
Получилось тесно
Регулятор на pga2311 не понравился, скорее всего уберу и поставлю обычный потенциометр.

Спасибо Юрию за платы, звук радует.

[Alex]

Отлично получилось, компактно, поздравляю!

[Sous]

Симпатично вышло. Единственное- по задумке по периметру платы заземляющие радиатор винты.
Но так тоже работает, конечно же

[bambam]

нда...

В радиаторе сделал отверстия и нарезал резьбу для транзисторов и одну для блока питания и сломал метчик..... :/ было поздно, не терпелось запустить усилитель.

на неделе переделаю...

[ms142]

Регулятор на pga2311 не понравился, скорее всего уберу и поставлю обычный потенциометр.

Что не понравилось в ПГА? Обычный переменник будет хуже (если ПГА не левая/битая).

[bambam]

претензий к звуку нет, но с регулировкой что то не так... или энкодер бракованный или что то с платой - при регулировке иногда громкость прыгает на 100%, иногда пропадает один из каналов, всё возвращается в норму после поворота энкодера на один шаг вперёд или назад.

пробовал разные отдельные питания, выносил плату вне корпуса (вне влияния ИПБ) .. ничего не помогло.

читал что регулировка чувствительна к статике, но корпус и энкодер заземлены

[Sous]

помехи от выходных каскадов влияют на передачу данных с энкодера на PGA.
Как вариант можете попробовать покрутить подстроечники на плате усилителя по часовой стрелке, таким образом меньше мертвое время и снижается уровень помех переключения.
но и про заземление радиатора тоже нужно подумать. Пятачки на плате усилителя по периметру как раз для этого

[snegs]

Что за БП используются?

[Sous]

Пластины для REV3_064
https://drive.google.com/file/d/1EE3GCV ... sp=sharing

[bambam]

Что за БП используются?

2x https://www.aliexpress.com/item/32948381172.html
2x https://www.aliexpress.com/item/1005002029253605.html

[Sous]

Посмотрел что шумит

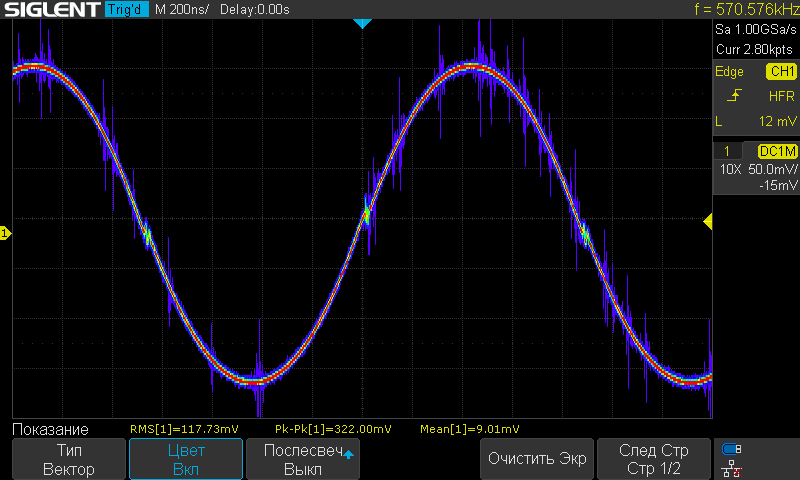

фиолетовые иглы- шум мелкого блока питания на +/-15В

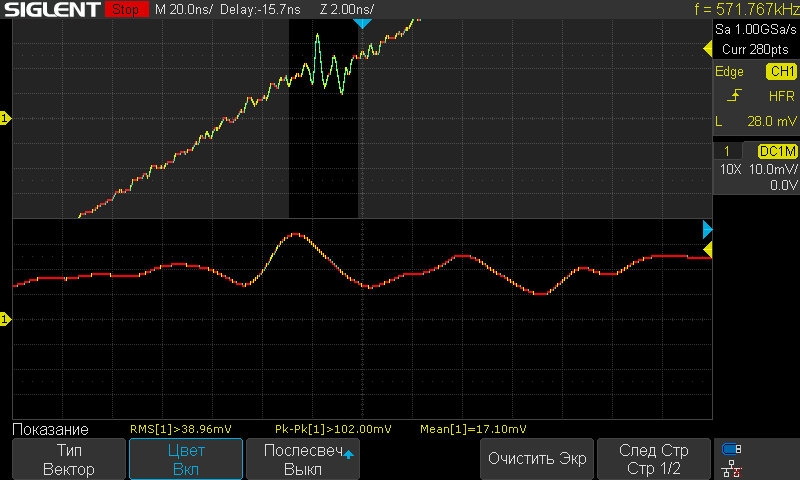

Шум переключения усилителя:


Вполне возможно, что дело не в усилителе, а в блоках питания.

[Justas*]

Иголки около 100мВ. Причём частота не коррелерирована, хаотична. Может стоит БП поменять, может даже на линейный. Торик будет со спичечный коробок.

[ms142]

Или попробовать LC-фильтр подкинуть.

[Justas*]

Так это уже после выходного LC фильтра. Не очень то он помог.

[ms142]

Так доп. фильтр установлен по основному питанию, а SANMIM FLA17A шумит себе по полной. Хоть и есть у него свой LC-фильтр, но стоит попробовать дополнительный мелкий, максимально близко к БП. Учитывая максимальный ток потребления 100мА, даже RC-фильтр 1Ом+100мкФ дает 1,6кГц частоту среза. А 10Ом+100мкФ -> 160Гц при падении всего 1В на резике.

[Justas*]

Так это уже после выходного LC фильтра. Не очень то он помог.

Имеется в виду пост-фильтр усилителя.
Рассчитывать частоту среза фильтра питания, имеет смысл лишь для стационарных сигналов. "Иголки" подавить трудно, могут пролезть и по воздуху. Соединительные провода в качестве антенны. Поэтому давить нужно в самом БП.

[VladimirG]

Не так уж и сложно подавить иголки, могут помочь разделительные металлические стенки с проходными емкостями или пи-фильтрами

[Sous]

Нужно попробовать синфазный дроссель на мелком колечке. Я проведу эксперимент

[bambam]

помехи от выходных каскадов влияют на передачу данных с энкодера на PGA.
Как вариант можете попробовать покрутить подстроечники на плате усилителя по часовой стрелке, таким образом меньше мертвое время и снижается уровень помех переключения.
но и про заземление радиатора тоже нужно подумать. Пятачки на плате усилителя по периметру как раз для этого

После заземления плат на радиатор/корпус, проблема с энкодером ушла.

[Rivz]

Юрий а какая сейчас цена на 3 версию плат усилителя?

[Sous]

138 долл.
Пока так, но следующая закупка TPS7AХХ уже по 6-10 долл, opa1632 -10долл, si8234 12долл, короче ужас.

[Inok]

Даааа все дорожает, накоплю денег обязательно закажу.

[VladimirG]

138 долл.
Пока так, но следующая закупка TPS7AХХ уже по 6-10 долл, opa1632 -10долл, si8234 12долл, короче ужас.

А какая верхняя частота, как у Purifi 2.053 до 70 кГц или у 3 версии свои особенности?
