Усилитель JLH 1969

[Ramirez10]

в jlh 1969 epcos mkt 1мкф. в jlh 2003 -wima mkp10 1мкф

[Ramirez10]

Просто він не зовсім для аудіо розрахован.
[/quote]
ну тут як подумати, то багато які не для аудіо розраховані. наприклад я купляв демонтовані mj 15003 motorola з старого безперебійника. ще 1992 року. 2n3055 в нас на заводі в багатьох чпу станках стоять.
як би там не було, я про нього дізнався на форумах, вирішив спробувати. поставив вже в п'ять чи шість своїх апаратів. власники дуже розхвалювали звчання апаратів.

працює схема стабільно . в рознос не йде.

[Justas*]

Генераторные и стабилизаторные лампы тоже не для аудио. Но результат бывает лучше чем у for audio.
В данном случае смотреть нужно не максимальные параметры.

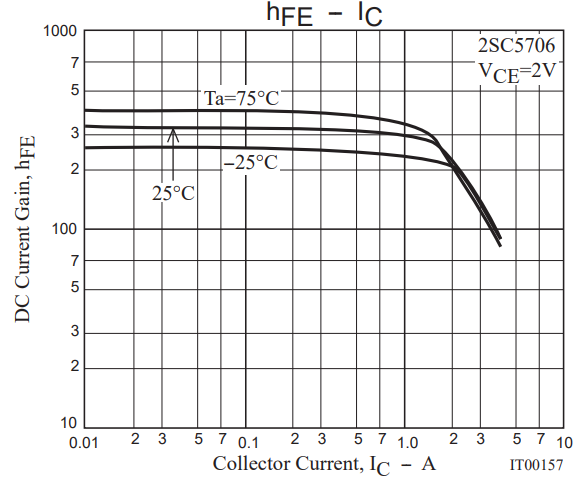

2sc5706 для драйвера, хороший транзистор


Если бета транзисторов ВК больше 100, рекомендую 2SC2240-BL. Ну и проверенный многими КТ602.

[Ramirez10]

я ставив 2sc2240. хороший результат!

[Dr.Somebody]

Кто подскажет, что означает выделенная фраза? Впервый раз такое встречаю....


[Justas*]

ВАЗ-2101 «Жигули». Производство прекращено 17 сентября 2012 года.
Здесь тоже самое.
Причины разные. Будет выпускаться более технически совершенный аналог. Или (что бывает чаще) более дешёвый в производстве.

[Ramirez10]

ще є 2sc5707. він трохи потужніший.

[Dr.Somebody]

ще є 2sc5707. він трохи потужніший.

Дякую за пораду! 2sc5707 у мене є в закромах)
Спробую їх замість BD139-16 поставити.

[Adam]

Теж "підбираюсь" до германієвого Худа. Попередній результат з кремнієвими транзисторами надихає. Зараз працюю над варіантом з двополярним живленням, бо є підозра, що конденсатор на виході в однополярного варіанту - то є підступне зло. Порівнював зі своїм однотактом на 6Н23П-ЕВ...6П14П. Лампа впевнено перемагає...

[edik58]

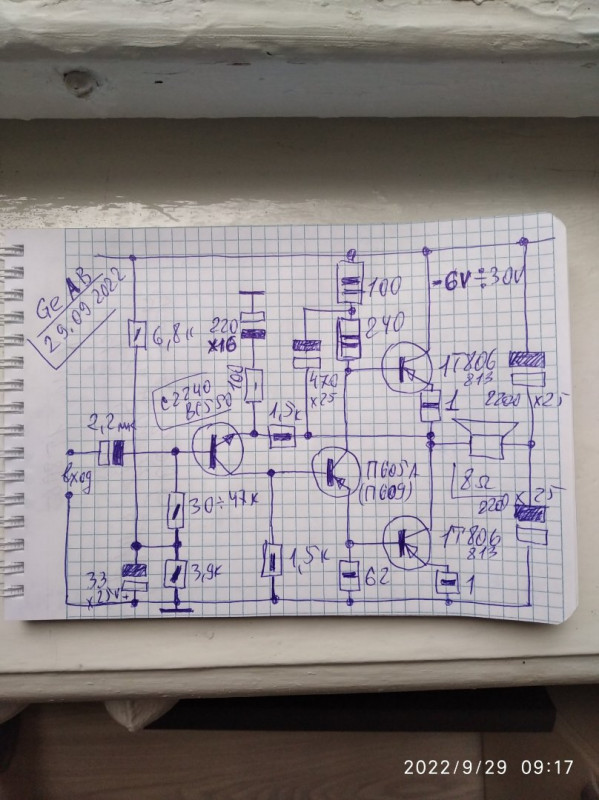

Александр Бокарев поделился последней версией.

[Adam]

О, дякую! Я саме збирався йти "бокарьовськими" слідами. Попередній його варіант був весь на германії. Мабудь, задовбав його вхідний транзистор. Параметри пливуть, і на виході теж все пропорційно пливе. Найти щось з малим зворотним струмом і значним підсиленням дуже важко. Однак я би шукав...На мою думку, все ж для очікування приємного звуку потрібно залишити вхідний та драйверний транзистори германієвими, а вихідні - кремнієві. Але це вже обговорення більше по темі пісилювача Худа.

[Adam]

До речі. Є підозра, що в "новій" схемі, два конденсатори, які підключені до акустики, будуть не слабо так приймати участь у звуковому сигналі. В "старій" двополярній версії, вплив цих конденсаторів на звук значно менший. Замінив вхідний транзистор на кремній, та й залишив би як було...

[Q100]

https://ibb.co/cC8Rp6j

Є два JLH1969.
1. Класика на 2N3055. Грає дуже непогано на 20В/1.4А. Тільки транзистор 2N3055 зі сторони входу сигналу гріється в рази швидше та сильніше ніж інший (радіатор великий від процессору). перед встановленням перевіряв на тестері. параметри пари були дуже схожі.
довго не ганяв, при темп >85 виключив. Що може бути причиною?

2. Варіація a'la JLH1969M на IRFP250N
в рекомендації виробника вказаний ток 30-60мА при 30-60В. Пробував від 30мА до 1.5А при 30В - постійний фоновий шум, практично не реагує на регулювання.
Можливо хтось стикався з такою проблемою?

[Dr.Somebody]

1. Класика на 2N3055. Грає дуже непогано на 20В/1.4А. Тільки транзистор 2N3055 зі сторони входу сигналу гріється в рази швидше та сильніше ніж інший (радіатор великий від процессору). перед встановленням перевіряв на тестері. параметри пари були дуже схожі.
довго не ганяв, при темп >85 виключив. Що може бути причиною?

Якщо це ті транзистори, що були в комплекті з Алі, викидайте їх у мусорку, це підробка/перемаркування.

[Q100]

Якщо це ті транзистори, що були в комплекті з Алі, викидайте їх у мусорку, це підробка/перемаркування.

а що краще поставити з бюджетного та доступного зараз?

[Alex]

Можно поставить транзисторы 2N3055 дешевые за $1,5 или эти 2N3055G за $10

Я себе в худа 2003 поставил 2N3055 и все норм работает.

[Dr.Somebody]

Якщо це ті транзистори, що були в комплекті з Алі, викидайте їх у мусорку, це підробка/перемаркування.

а що краще поставити з бюджетного та доступного зараз?

З бюджетного шукайте по форумам б/в, там навіть подібрані в пари.
Ось приклад (але не дешевий):
https://www.olx.ua/d/uk/obyavlenie/tran ... NNp1Q.html

[billybons68]

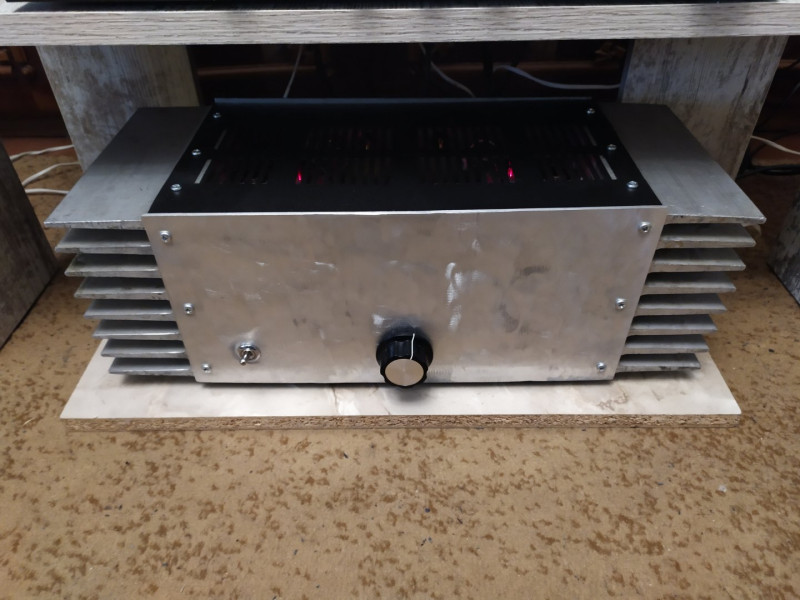

Собрал свой JLH до кучи,вставил в корпус.Вот такое чудо получилось.Звук обалденный! На выходе стоят MJ15003 ONS оригинал, подобраные .Емкости все Nichikon RD,входная стоит на 2.2мф ERO.Выходные на 4700мф х35В.Переменный резистор ALPS=50К.Напряжение 24В, стоитдва импульсника по 9А каждый.Радиаторы по 2700см.кв. каждый.Выходная мощность на 4 Ом=10,5ВТ ,на 8Ом=8,5Вт.Ток покоя =1,3А. Единственный недостаток,пока транзисторы не прогрелись,в акустике гробовая тишина,фона нет вообще,потом появляется такое неприятное " З-З-З-З-З-З-З " жужжание,его не очень слышно,но если рядом стоять то слышно.Кто что может подсказать? Я думаю на выход импульсника может прицепить C-L-C цепочку?

[Adam]

Дросель буде чималий за розмірами...
Радіатори у вас трохи не "по феншую" - для більш ефективного охолодження ребра повинні розташовуватись вертикально.

[Justas*]

Для импульсника, достаточно 10 витков на феррите.

[Adam]

Ваша правда...Ніяк не звикну, що треба вже привчати себе до ІБЖ

[billybons68]

Дросель буде чималий за розмірами...
Радіатори у вас трохи не "по феншую" - для більш ефективного охолодження ребра повинні розташовуватись вертикально.

Знаю що не по феншую, інакше не виходило по довжині,та і так гріються десь градусів 50,там одного радіатора 5кг та й внизу пороблені прорізі і у верхній кришці дірок наробив.На передню панель ще будуть ставиться два стрілочних індикатора великих,знятих з підсилювачів У-100,шкалу трішки переробити треба під " Европейський " вигляд,тоді зовсім клас буде.

[billybons68]

Для импульсника, достаточно 10 витков на феррите.

На кольце мотать или можно на стержне от антены? Кольцо с компутерного БП подойдет?

[Justas*]

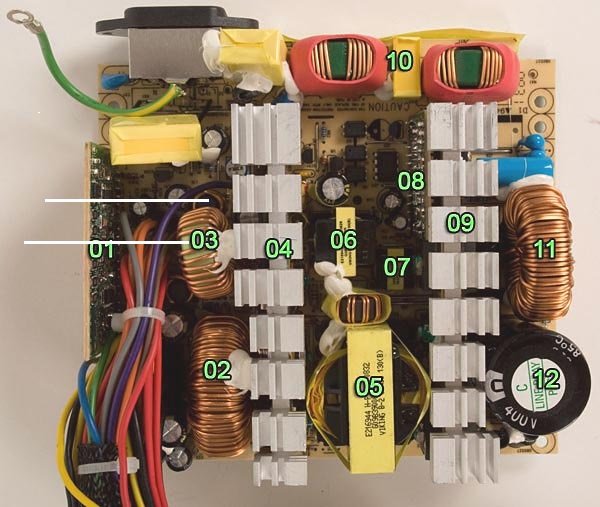

Феррит от антенны не подойдёт. В БП бывают на на небольшом стержне. Или на кольце (распылённое железо). Обычно жёлтого (жёлто-белого) цвета.


[sub]

Приветствую всех!

Собираю свой Худ 1969)

Первый мой опыт, в многих вопросах разобрался но прошу совета

Достался неплохой ИБП с плавным пуском но на 36 вольт

Можно ли оставить 36 вольт на входе или понижать до 24-30 вольт?

Так же прошу совета по кабелям - какие рекомендуете использовать?
Мой первый проект, вопросы могут быть глупыми)

Собираю на белых платах с Али, которые использовал в своём обзоре Alex

Так же транзисторы планирую менять так как родные пришли с разбросом по усилению от 5 до 220(((

Спасибо заранее!

[Justas*]

Можно ли оставить 36 вольт на входе или понижать до 24-30 вольт?

Можно. Увеличится нагрев радиаторов, но возрастёт выходная мощность.
https://ldsound.info/wp-content/uploads ... nd.ru_.pdf

Так же прошу совета по кабелям - какие рекомендуете использовать?

Думаю kovrigger посоветует. Можно бы и к Lektor обратится, но он сюда больше не заходит.

[lgedmitry]

Худ 2003 изначально нарисован под 36В питание. Но там транзисторы по 2 штуки впараллель на выходе стоят. Думаю, без особых последствий можно эту практику и на 1969 перенести

[Justas*]

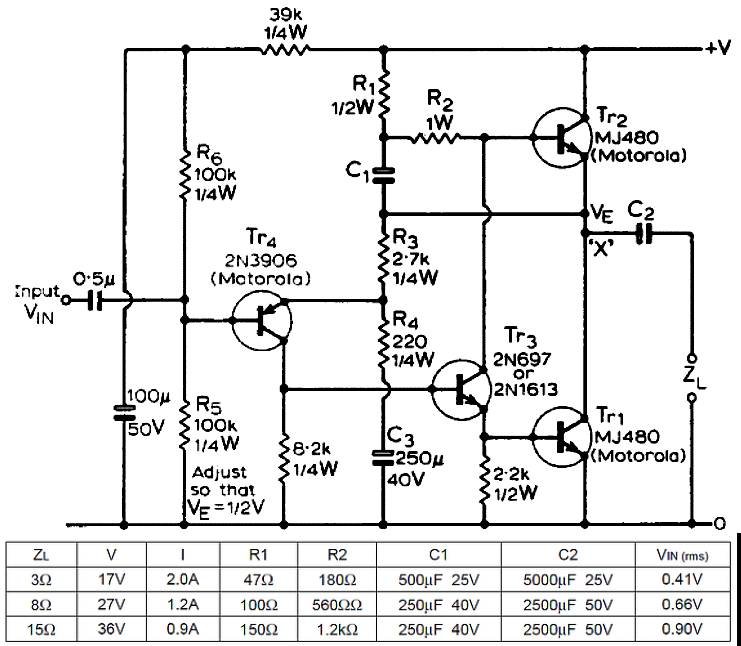

И в оригинальном JLH 1969 есть вариант с 36в.

JLH 1969.jpg (78.91 КБ) 1227 просмотров

[sub]

И в оригинальном JLH 1969 есть вариант с 36в.
JLH 1969.jpg

Большое Всем спасибо за ответы!

По таблице при напряжении 36 В ток покоя 0,9 А

Попробую начать с такого значения

Вы очень помогли

Жду транзисторы с космодрома и буду подключать!)

[gelert]

Зауважте на опір навантаження. 36В — це 15Ом.
