Усилитель JLH 1969

[Ramirez10]

https://sound-au.com/project36.htm

хто небудь збирав оце чудо ? як він ?
як в порівнянні з 1969?

[lgedmitry]

https://sound-au.com/project36.htm

хто небудь збирав оце чудо ? як він ?
як в порівнянні з 1969?

А как можно посмотреть? Ссылка не открывается

[lexey]

У меня через VPN открывается.

[m-shara]

Посмотрел и вам предлагаю.NTE_2N3055.jpg
Корпус железный, крышка с тонкого железа и даже ножки магнитятся! А если с контактных проводков сделать предохранитель, вряд ли он выдержит 15А. Интересно, кто ни-ть ONSEMI разбирал?

Я все таки дам прожарки этому экземпляру! Любопытство разбирает. А может железо, это хорошо... магнитных полей не пропускает

не пробували замовляти на radiocomponents.ua?
там такої халтури немає. завжди все якісне й оригінальне.

viewtopic.php?p=25061#p25061
.ua не для мене підсилювач з цими тр-ми нарешті зазвучав. Правда силу струму зменшив до 1,2А. Відшліфую, знайду добрі АС тоді можна подумати і про корпус. А зараз поки що так . Але фільтр 220 треба захистити від такого легкого доступу.

[Adam]

https://sound-au.com/project36.htm

хто небудь збирав оце чудо ? як він ?
як в порівнянні з 1969?

Тут збирали https://www.nadotornado.com.ua/forum/mo ... 69-chast-1

[Justas*]

Разбавлю немного парад китайских плат на форуме.

Приятно посмотреть на технически грамотное размещение узлов и правильную, аккуратную разводку!
И никаких китайских "кубиков".

[m-shara]

В традиционном стиле. Когда платы сделаны самим, то да. Но и "китайские кубики" нуждаются в грамотном размещении. И смотрятся хорошо и главное очень удобны для модернизаций и ремонта. Но это тоже надо предусмотреть. Иначе будет как "пан сам склЕпал".

[Justas*]

Я не против "китайских кубиков", сам всякую мелочёвку использую.
Из перечисленных достоинств

И смотрятся хорошо и главное очень удобны для модернизаций и ремонта.

отмечу, действительно смотрятся хорошо!
Ну и то что "очень удобны для модернизаций". Т.к. допиливать приходится практически каждое устройство.
Но вот разводку ПП, уже не модернизировать.
Поэтому простенькую ПП JLH, лучше изготовить под подобранные детали самому. К примеру, вместо аксиального конденсатора, у меня будет стоять обычный, вместо дерьмовых синих многооборотников - СП5-14, и т.д.

[Sid]

Регулятор громкости для Худа...
Кто-нибудь юзал ALPS RK09L12B0 10KAX2 ?


https://tech.alpsalpine.com/e/products/ ... Ni4wLjAuMA..

[Teydzikun]

Вот интересно, а почему никто не обратил внимание, что при 4-омной нагрузке автор советует увеличить емкость с 220мкФ до 500? На этой плате С4.

[LinuxManiac]

Обсуждение кабелей для подключения акустических систем перенесено в новую тему
viewtopic.php?t=1570

[Justas*]

Вот интересно, а почему никто не обратил внимание, что при 4-омной нагрузке автор советует увеличить емкость с 220мкФ до 500? На этой плате С4.

С чего Вы взяли, что никто не обратил внимания?
Для 4-омной нагрузки нужно увеличить С5 с 2200 до 4700мкФ, что как бы логично.
А С4 увеличивается с 220 до 470мкФ, из за уменьшения R7 со 100 до 47 Ом, что тоже логично.
Ставьте 470мкФ для всех нагрузок и питаний.
download/file.php?id=5090&mode=view

[Teydzikun]

Не увидел, если честно.

[Teydzikun]

Вопрос, по вашей ссылке в оос заменены резисторы, зачем и что это дает?

[Justas*]

Вопрос к Dr.Somebody. Я лишь хотел проиллюстрировать обозначения деталей.
viewtopic.php?p=24854#p24854
Вот оригинальная схема
viewtopic.php?p=24454#p24454

[Ramirez10]

можна теж винести окремою темою.
хто які використовує фільтри по мережі 220в?

в мене трансформатори гудуть дуже рідко, а от двом робив фільтри на закороченому діодному мості- казали що працює еіективно. крім зменшення гудіння трансформатора, ще й були якісь позитивні зміни в звучанні.

[Ramirez10]

ще цікава тема про трансформаторний фільтр.

[Justas*]

Как убрать постоянку и помехи в сети 220 простым способом
viewtopic.php?t=1102

[Dr.Somebody]

Вопрос, по вашей ссылке в оос заменены резисторы, зачем и что это дает?

Идея не моя, подсмотрел на форумах.
Смысл изменений уже не помню, давно было.

[m-shara]

можна теж винести окремою темою.
хто які використовує фільтри по мережі 220в?

в мене трансформатори гудуть дуже рідко, а от двом робив фільтри на закороченому діодному мості- казали що працює еіективно. крім зменшення гудіння трансформатора, ще й були якісь позитивні зміни в звучанні.

Я маю проектори (несправні), принтери і т.п. - ось звідти і використовую. Але у мене ІБЖ. А між блоками, феритові кільця з пропущеними проводами. Кільця тоже звідти В компьютерних БЖ якісь дуже хлипкі. (дорогі не валяються)

[m-shara]

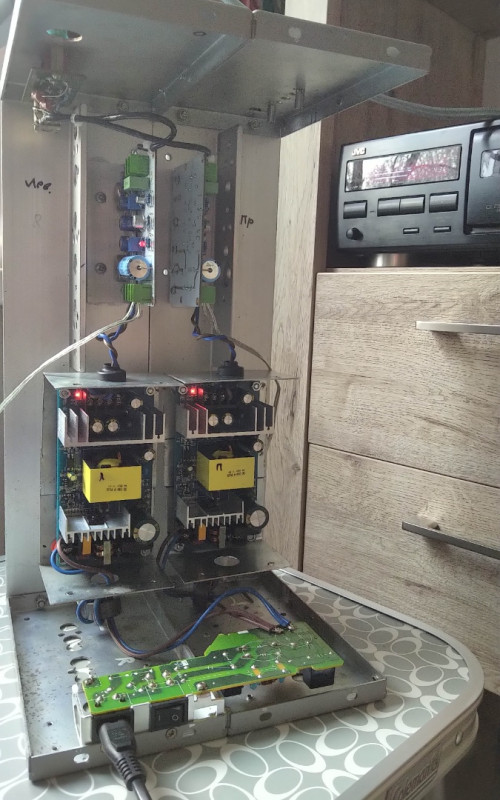

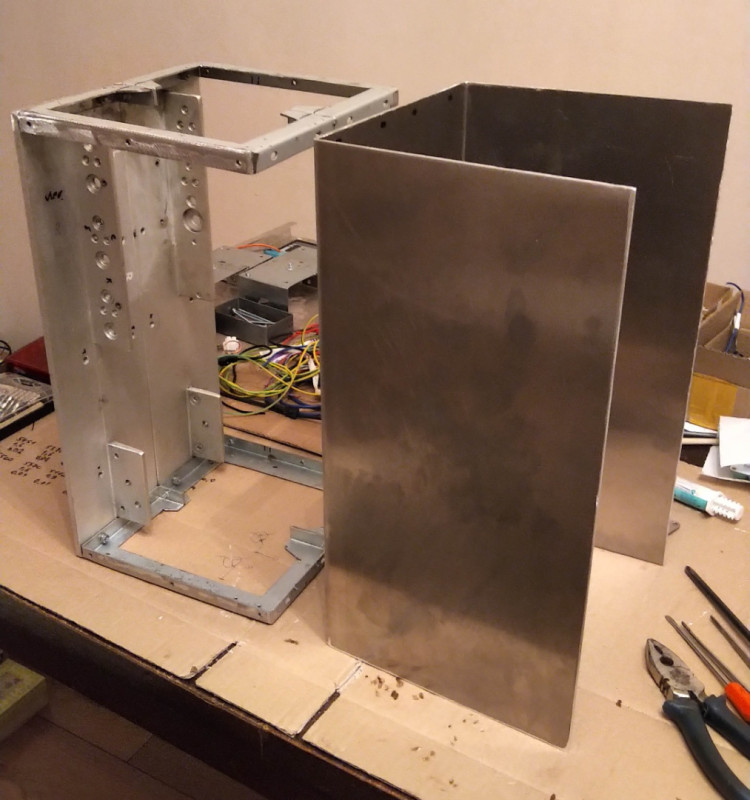

По самодельным корпусам можно было и отдельную тему сделать. Решил я "облагородить" имеющуюся в наличии железяку и одеть ее в алюминиевый корпус из 3-х мм алюминия. Сверху и снизу тоже такие пластины алюминия. И вот теперь вопрос: не получится ли внутри духовка? Кто какое охлаждение-вентиляцию делал и чего собственно достаточно?

ПС: Почему загруженные фотографии такие мыльные? Открыл в компьютере - нормальные. Видел у других пользователей - тоже.

[lgedmitry]

https://youtu.be/-y-wbHIc2Mw
Я уже хвастался тут своим сверхэффективным охлаждением. Но где именно - не помню. Проще заново запостить.

[Dr.Somebody]

По самодельным корпусам можно было и отдельную тему сделать.

Я сделал самостоятельно два корпуса, и сказал "нa}{ер", дальше только готовые китайские.
По себестоимости и человеко-часам китайские вне конкуренции.
А по теме: чтобы внутри корпуса не было "печки", площадь поверхности снаружи должна быть на порядок больше чем внутри (радиаторы наружу) и в корпусе отверстий побольше, диаметром не менее 5мм для конвекции.

[Sid]

Скажите, а кто-нибудь параллелил силовые транзисторе в Худе 1969 для увеличения мощности?
Например, 3 вместо одного (6 на канал).
Есть у кого-нибудь такой опыт?

[koss707]

Скажите, а кто-нибудь параллелил силовые транзисторе в Худе 1969 для увеличения мощности?
Например, 3 вместо одного (6 на канал).
Есть у кого-нибудь такой опыт?

Выходная мощность не увеличится хоть 20 поставь.Паралелят для снижения нагрузки на кристал, если один работает на предельных нагрузках (актуально для китайчатины).Если один нормально справляется то будет лучше чем три.

[koss707]

Ближе к лету(времени нет на эксперименты) попробую 3-4 шт на одной медной подложке 2cs5707.

[m-shara]

Скажите, а кто-нибудь параллелил силовые транзисторе в Худе 1969 для увеличения мощности?

Паралелят для снижения нагрузки на кристал, если один работает на предельных нагрузках (актуально для китайчатины).Если один нормально справляется то будет лучше чем три.

Разве это актуально для класса А? Если снизить ток то не съедем ли по вольтамперных х-ках на всех транзисторах на нелинейные кривые? (не для этого ли увеличивают ток коллектора?)

[koss707]

Конечно при запаралеливании есть свои нюансы.(нужен тщательный подбор и выравнивающие резисторы 0.1-0.3 ом) 0.6-0.7а на транзистор должно быть нормально.Поэтому один всегда лучше чем три.

[Justas*]

0.6-0.7а на транзистор должно быть нормально.

У меня нормально 1,5-1,8А

Если снизить ток то не съедем ли по вольтамперных х-ках на всех транзисторах на нелинейные кривые? (не для этого ли увеличивают ток коллектора?)

[koss707]

Те транзисторы которыми комплектуется платы с китая 0.6.- 07а это их предел за который можно не боятся(я писал актуально для этих тран-ов) .А с нормальными можно при желании и 3а накрутить на транзистор (только нужно-ли).У меня наименьшие кни получились при 1.2а 30вольт 8ом.
