Усилитель D класса клон Purifi hb2.053

[Inok]

Поздравляю с началом!

[borissen]

спасибо)

[borissen]

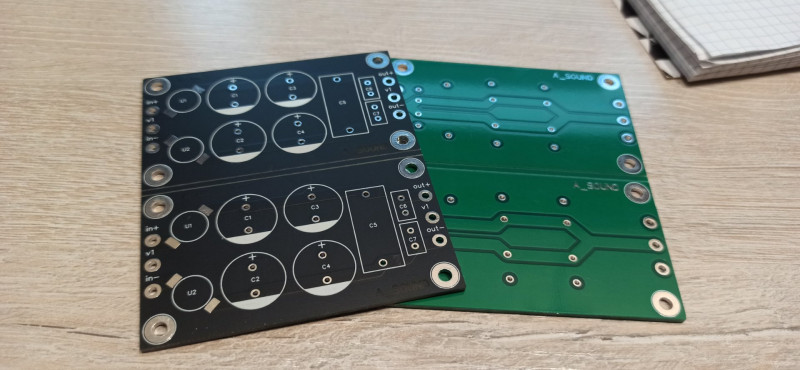

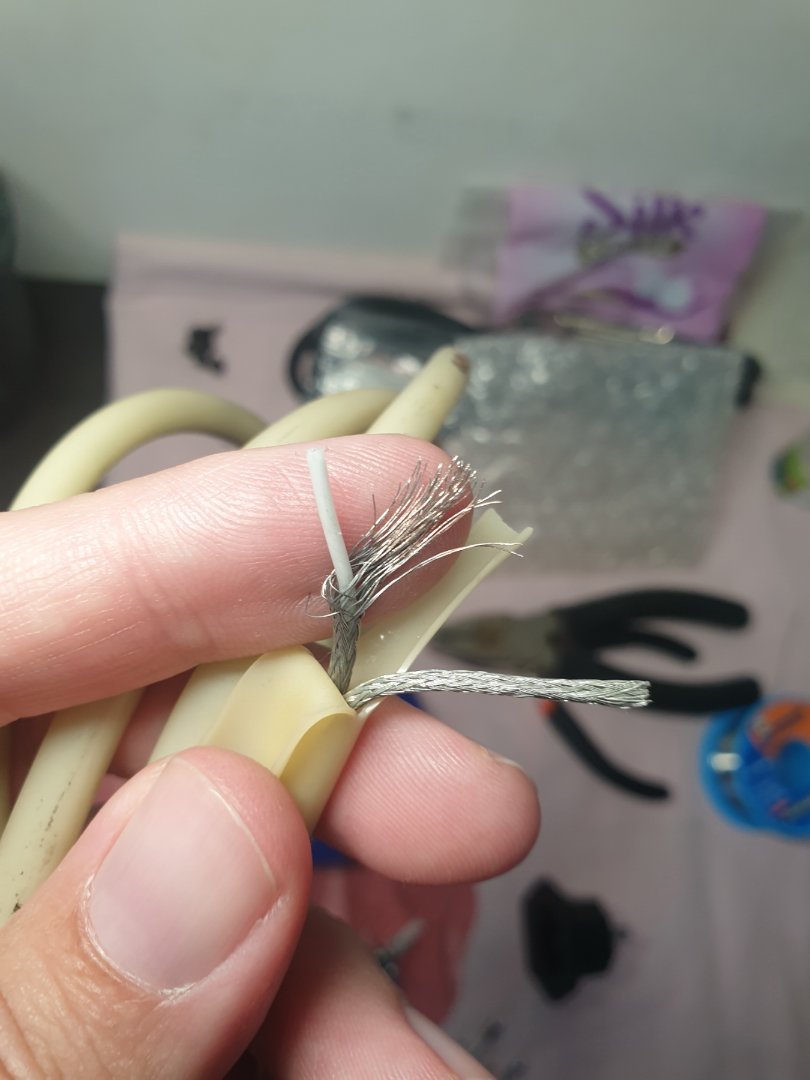

всем добрый.нужен совет. есть ли смысл использовать старые советские акустические провода? оплетка вроде медная. каждый провод экранирован получается.

[Alex]

Если сечение нормальное, то почему бы и не использовать.

[borissen]

1 мм сечение. планировал их использовать только для сигнальных проводов. в инструкции писали что желательно использовать от 1.5 до 2.5 мм. и тогда еще один вопрос, как подключать? т.е. с выхода rca на вход регулятора громкости, использовать экран подключая его на минус?

[Alex]

Да, по другому ж никак не получится.

[borissen]

спасибо

[ms142]

1 мм сечение. планировал их использовать только для сигнальных проводов. в инструкции писали что желательно использовать от 1.5 до 2.5 мм.

Это где такое написано?

[borissen]

Всем добрый. Нужна помощь. В чем проблема. Идёт высоко частотный шум из левого канала. Ситуация выглядит таким образом. Провел несколько экспериментов. Если подключена одна плата, в смысле один канал,то тишина мёртвая в колонке. Не важно какой канал. Т.е. платы исправны. Местами менял, так что дело не в платах. Но как только подключаю обе платы (оба канала) из левого канала шум, и достаточно сильный. Немного меняется уровень шума, когда крутишь регулятор громкости, причем с увеличением шум практически пропадает. Что может быть? Правый канал никаких шумов,все отлично работает. Осциллографа нет, все что мог,без него сделал,все танцы с бубном провел. Уточнение,скидываю не питание платы,а отключаю регулятор громкости. становится все идеально. блок питания вообще за пределами корпуса.

[IT-Prof]

Я правильно понимаю, что без регулятора громкости все нормально а с ним возникают проблемы?

[Dysindich]

всем добрый.нужен совет. есть ли смысл использовать старые советские акустические провода? оплетка вроде медная. каждый провод экранирован получается.

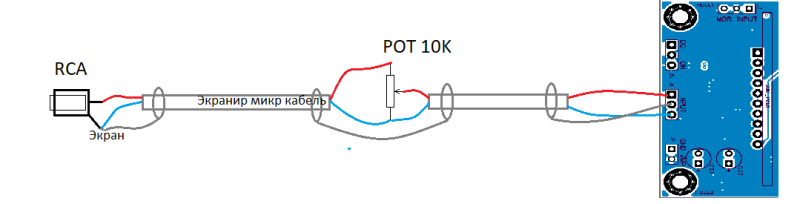

Нет, не стоит. Для начала, попробуйте использовать провод в двумя жилами на каждый канал (одна для сигнала, другая для земли), которые , заключены в общий экран. Ознакомьтесь с соответствующим материалом : viewtopic.php?p=21435#p21435
Особое внимание уделите :

Подключение .png (41.23 КБ) 3677 просмотров

Аккуратно и не спеша реализуйте все , как рекомендовано.

Можно попробовать реализовать два независимых канала, каждый со своим блоком питания - это, если уж - совсем никак, несмотря ни на какие манипуляции

[borissen]

Ребята,всем спасибо,проблема решена. Подключил все экранированными проводами, как на схеме, шум ушел. Причем я знал эту схему,она в другой теме уже была,но чет упустил из виду.

[Sous]

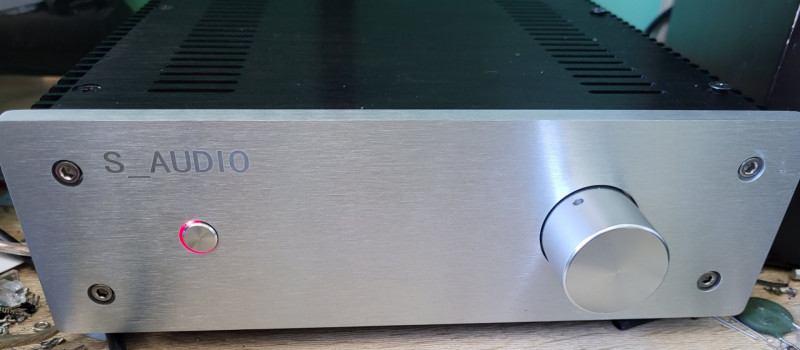

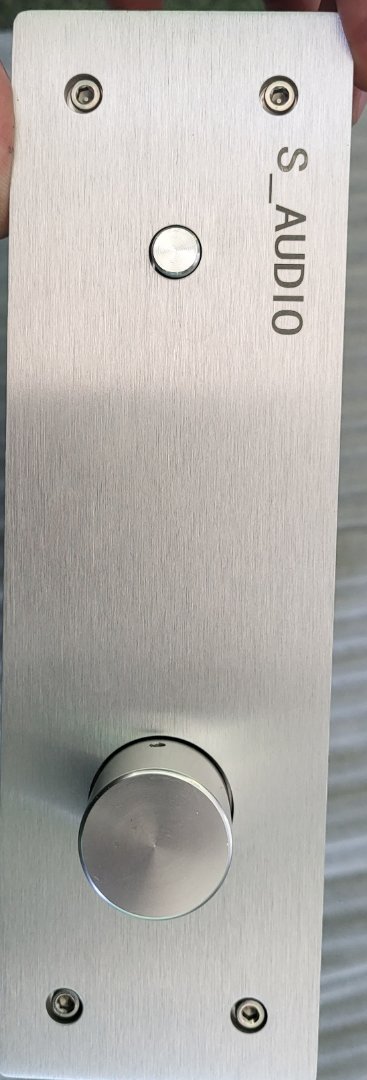

Получил корпуса из китая с лого. Жаль, киитайцы рамку забыли у лого сделать. Но и так, в общем, не плохо.

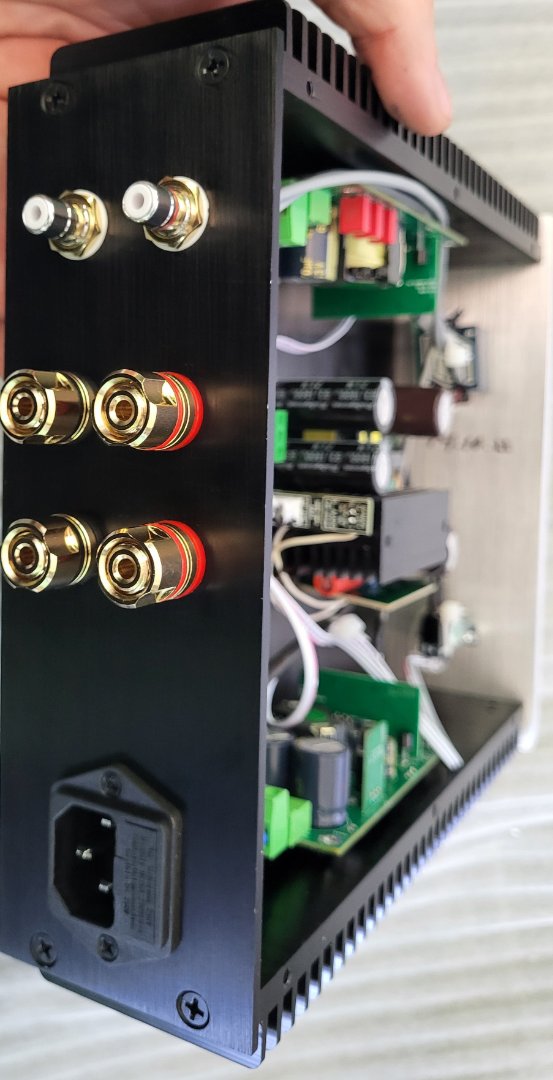

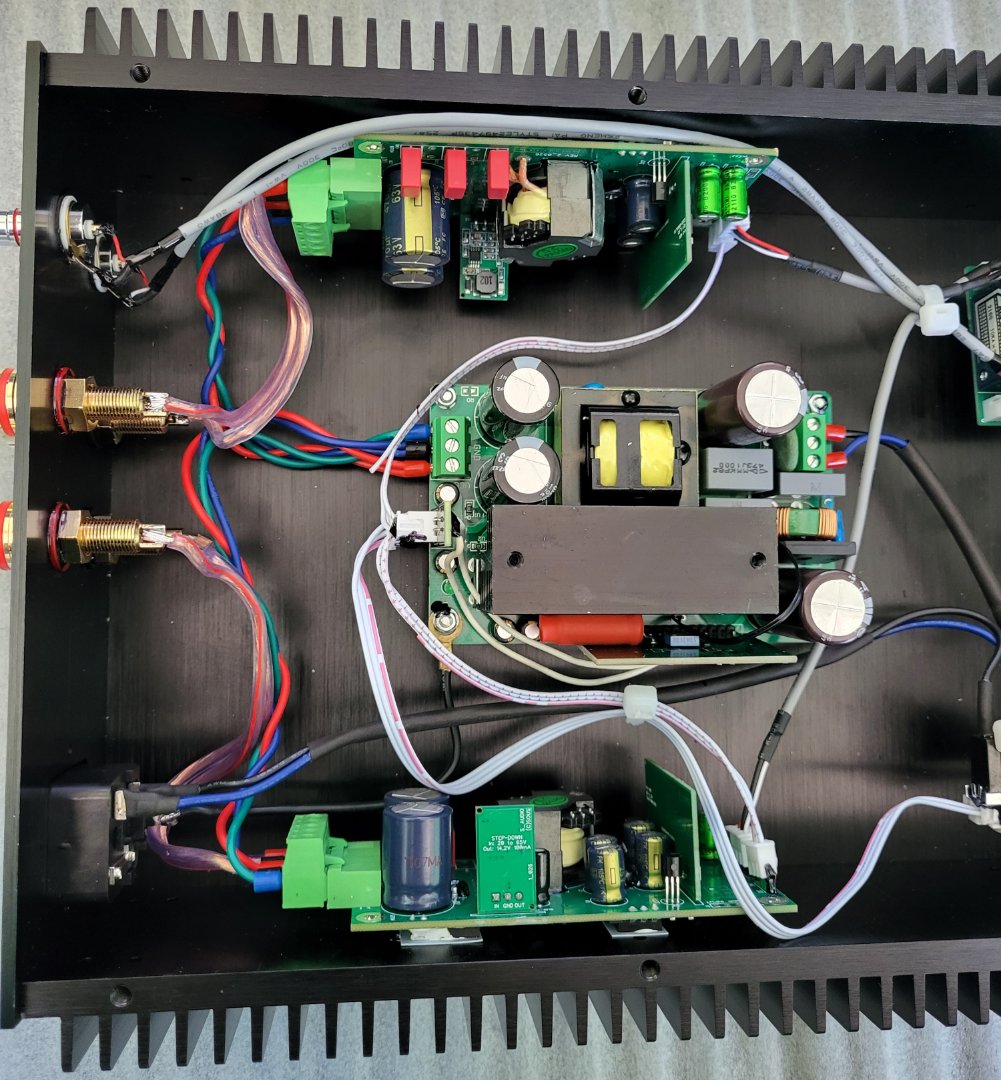

вот такие готовые аппараты на платах верс 2 можно сделать. Есть еще 5 корпусов.

[Sous]

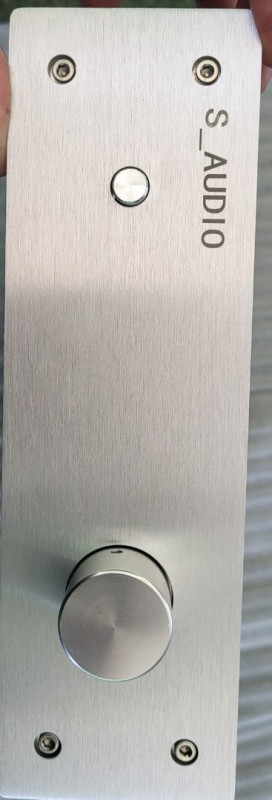

И спереди

[Timoha]

Получил корпуса из китая с лого. Жаль, киитайцы рамку забыли у лого сделать. Но и так, в общем, не плохо.
вот такие готовые аппараты на платах верс 2 можно сделать. Есть еще 5 корпусов.

Юра, какая цена, готового аппарата?

[Sous]

На платах 2_053 - 300 долл.

[Timoha]

Очень хорошая цена. Думаю, очень быстро разойдутся все 5 экземпляров.

[Sous]

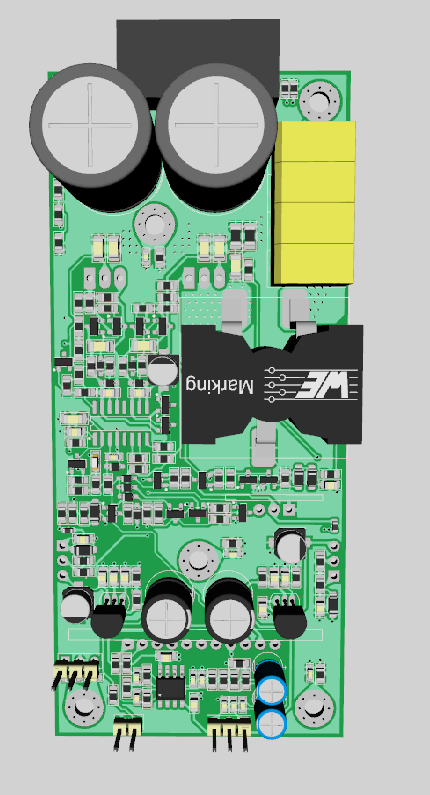

Дальнейшее развитиеверсии 2:


Миграция на промышленный дроссель.

Изменения:
-все на верхней стороне, что дает возможность значительно больше комплектации ставить на заводе, и, самое главное, удобнее в обслуживании;
-дополнительный транзисторный каскад для увеличения затворного тока и разгрузки драйвера. Возможность управлять более тяжелыми транзисторами с прицелом на IRFB4227;
-30А дроссель 2,5мОм;
-перенос силовых дорожек на внешние слои, дублирование;
-переход на полипропиленовые конденсаторы выходного фильтра с межвыводным расстоянием 10мм;
-адаптация для нового модулятора(11пин коннектор purufi);
-добавление порогового датчика напряжения, который контролирует оба плеча силового питания;
-добавление светодиода, сигнализирубщего о блокировке;

перед этим сделал работоспособный прототип 700Вт платы 75х100мм, но впоследствии понял, что размер по узкой стороне менее 60 мм является серьезным преимуществом, позволяя устанавливать плату в низкий корпус. потому появилась вот эта плата. Дроссель реально намного больше RM10, размеры по длинной стороне увеличились до 115мм.

[Sous]

Прототип в производстве.

[kovrigger]

Прототип в производстве.

Юра, а "краватку" под сменный ОУ в блок предусилителя не планируется во второй версии? Было бы неплохо

[Sous]

пока не планирую. Устанавливаться будут ОУ LM4562
Закуплена комплектация на партию, 100 индукторов, ОУ, конденсаторы полипропилен на выход, модуляторы, стабилизаторы.
в большинстве техничкские и орг вопросы решены, теперь нужно дождаться прихода прототипов, протестировать и запускать серийное производство. Ориентировочно новая плата будет дешевле версии 2_053 на 5-10% за счет удешевления себестоимости производства.

[UA NBB]

взяв 2_053 з лого! звук супер!

правда ту концепцію, що задумав зробити поки не виходить реалізувати, так як ресивер через преаути гріє підсилювачі, створив тему в основному розділі форуму

сам по собі підсилювач по звуку супер

[borissen]

всем добрый. решил обратится к коллективному разуму. подскажите хороший фильтр с алика для установки после ИБП. устал бороться с помехами, про Юрин сплиттер знаю,но как его доставить в РБ или РФ не понятно. стоят 2 БП, петель нет. ничего не помогает. провода все в экране. фона нет, с разводкой все отлично,на минимальной громкости и где то до 1/3 оборота РГ все норм,дальше начинает шипеть в ВЧ и СЧ динамике, и увеличивается соответственно с увеличением громкости,грешу на БП. сами платы усилителя стоят за массивным радиатором и им же экранируются. причем, как и было раньше,если отключаю одну плату УМ от регулятора громкости, то все отлично,шума нет на любой громкости. РГ тоже менял, заказывал другой,на резисторах,результат такой же.

[lexey]

Как придут комплектующие, напишу вам.

[Sous]

Дело точно не в блоках питания.
как обычно-фото монтажа с подробным описанием. Будем разбираться

[borissen]

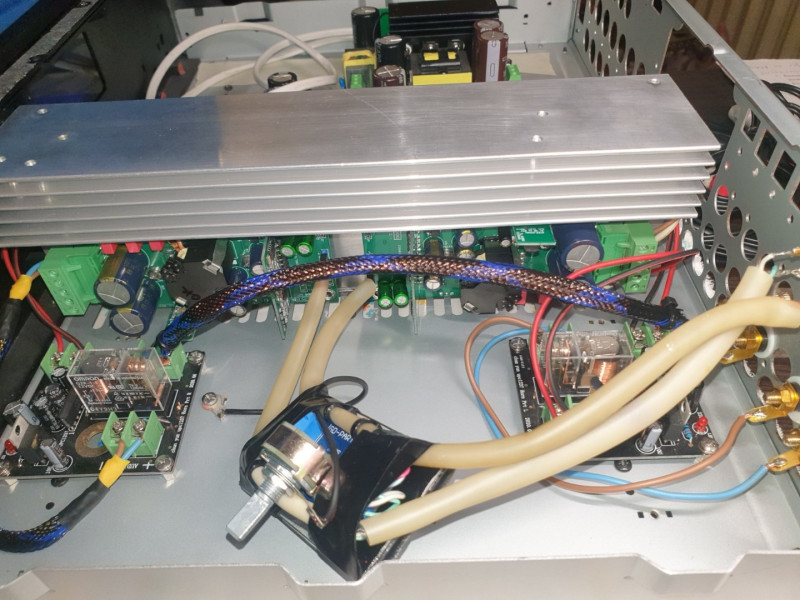

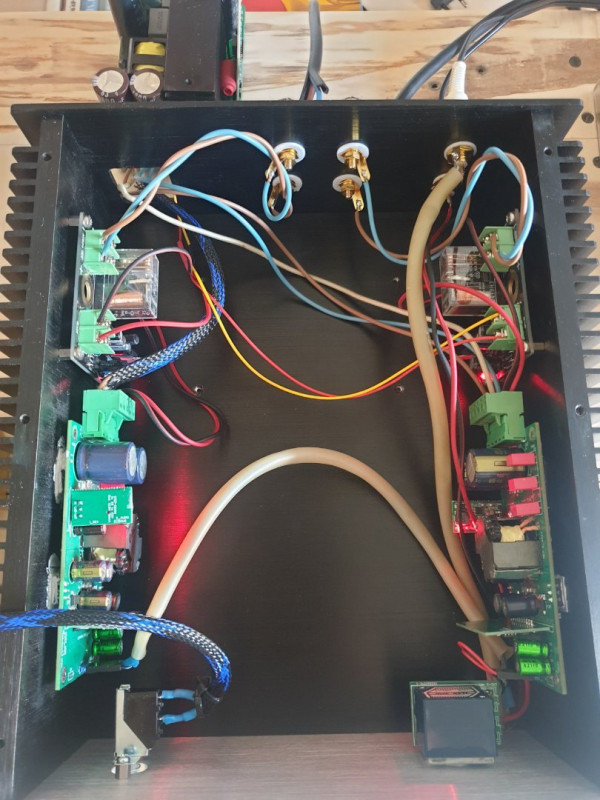

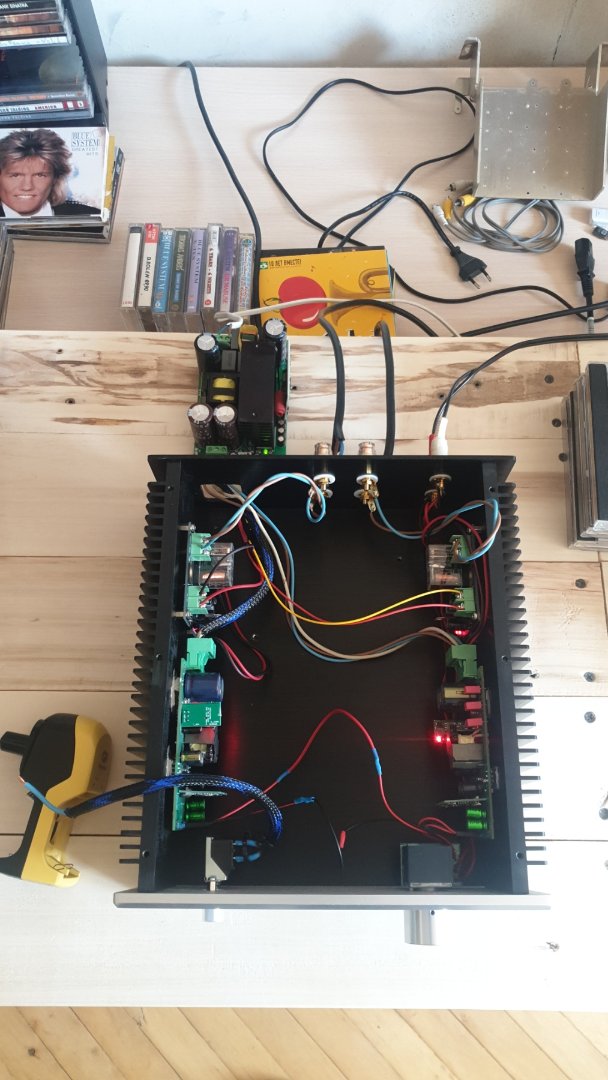

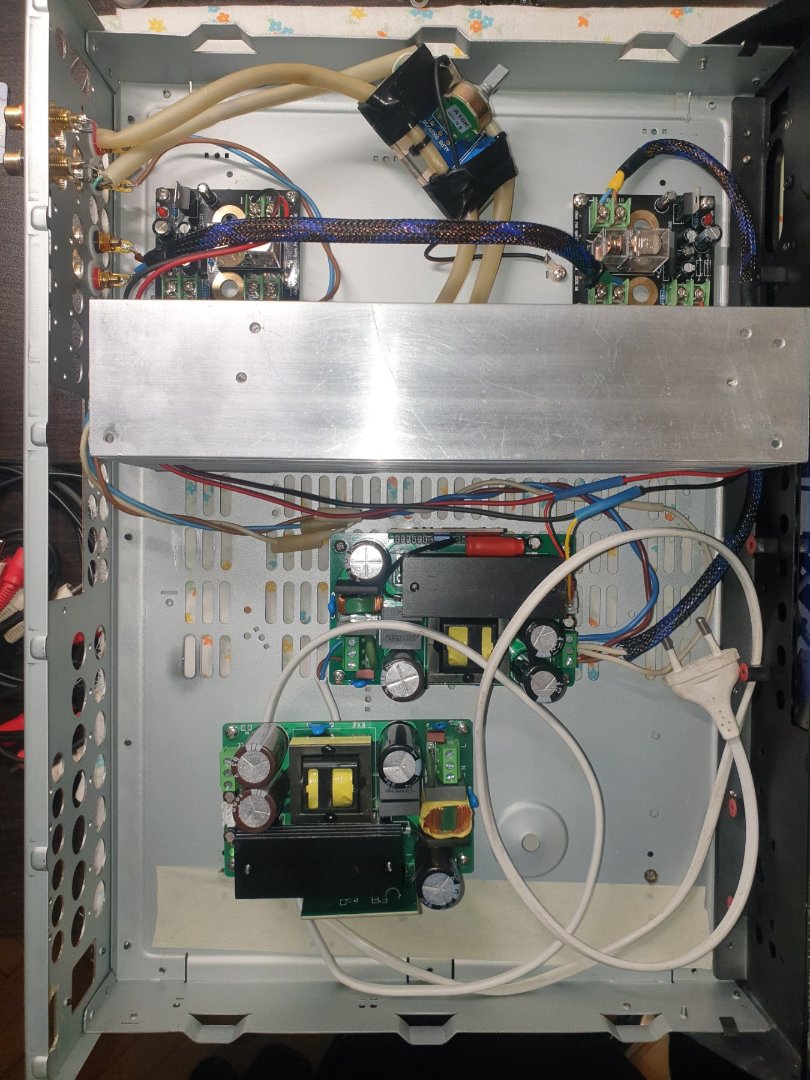

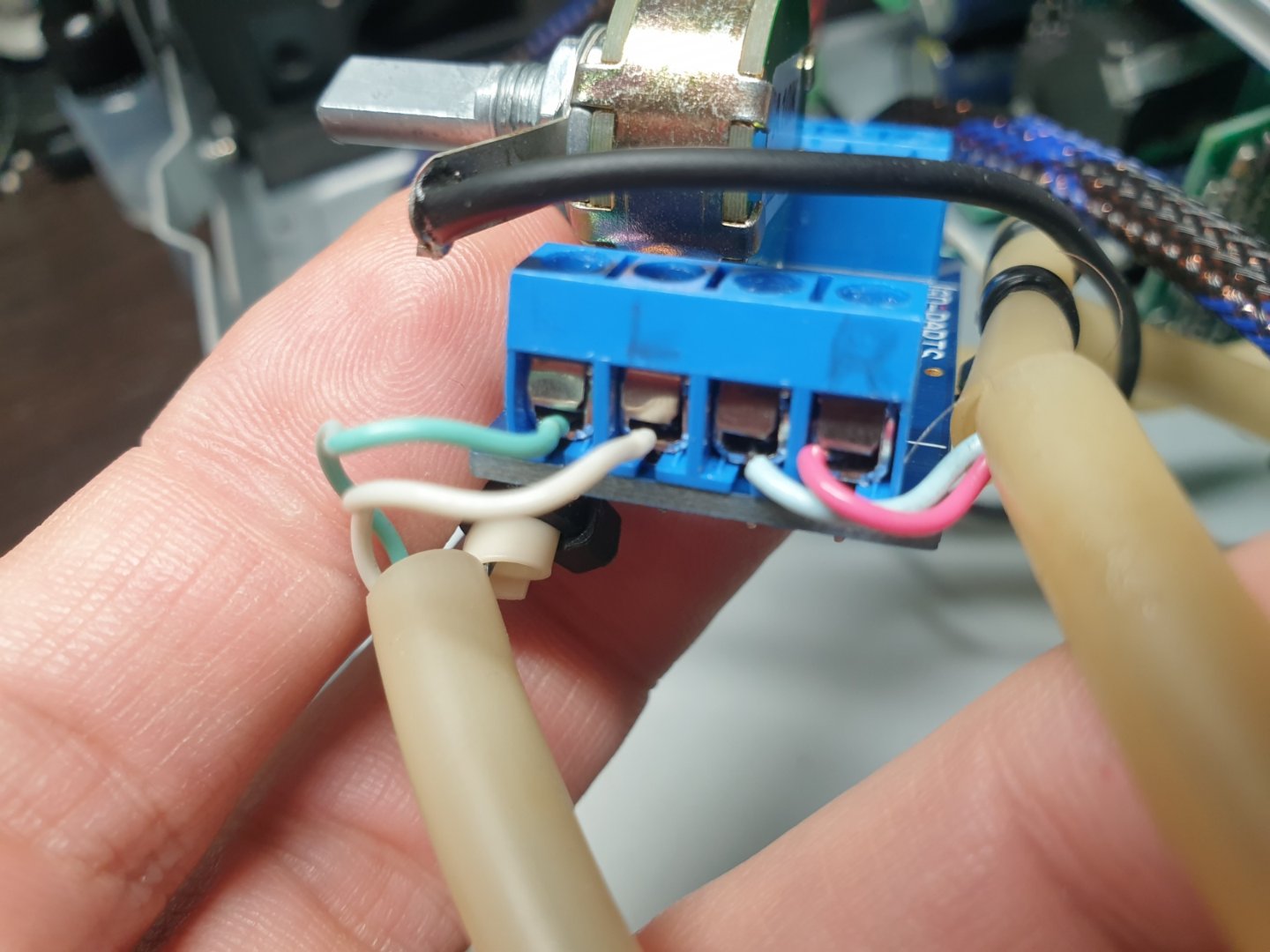

фото само собой. это уже второй корпус в котором собираю. выше есть фото в другом корпусе. думал что косяк при сборке,но нет,собрал в этом, и проблемы те же самые. шума чуть больше в левом канале. скидываю разъем от РГ, и тишина в колонках,все работает отлично. готов послушать конструктивные мысли и дельные советы. провода все в экране, блок питания просто лежит на фото,что бы не было сомнений что его тоже использовал для двойного моно. платы защиты тоже отключал,включая УМ напрямую,не помогает, шум тот же самый. и вопрос к админу сообщества,как выложить видео? сюда или ссылкой на какой нибудь ресурс? может по видео кто что подскажет.

[Rus3d]

фото само собой. это уже второй корпус в котором собираю. выше есть фото в другом корпусе. думал что косяк при сборке,но нет,собрал в этом, и проблемы те же самые. шума чуть больше в левом канале. скидываю разъем от РГ, и тишина в колонках,все работает отлично. готов послушать конструктивные мысли и дельные советы. провода все в экране, блок питания просто лежит на фото,что бы не было сомнений что его тоже использовал для двойного моно. платы защиты тоже отключал,включая УМ напрямую,не помогает, шум тот же самый. и вопрос к админу сообщества,как выложить видео? сюда или ссылкой на какой нибудь ресурс? может по видео кто что подскажет.

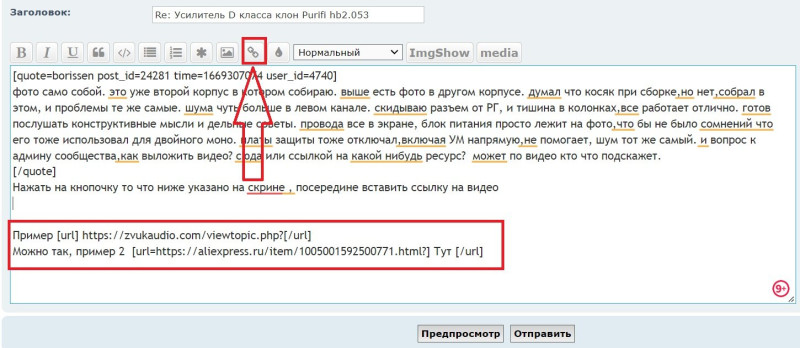

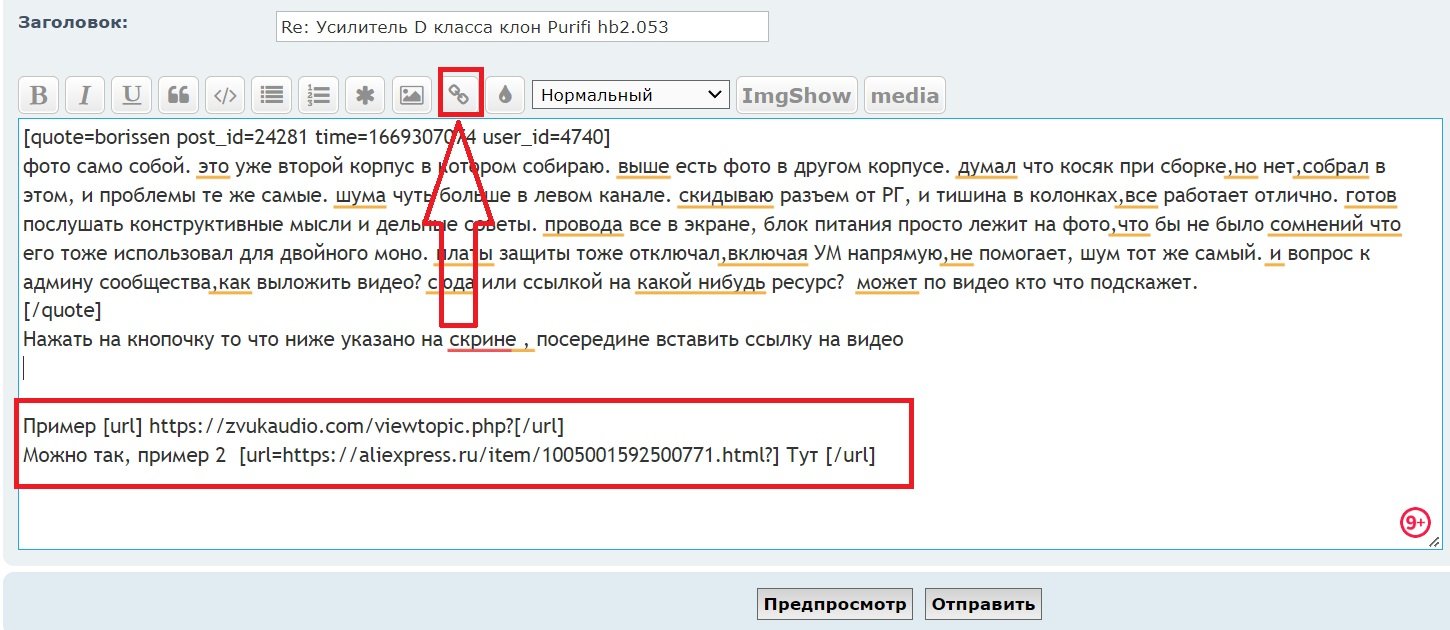

Нажать на кнопочку то что ниже указано на скрине , посередине вставить ссылку на видео

Пример https://zvukaudio.com/viewtopic.php?
Можно так, пример 2 Тут

[Dysindich]

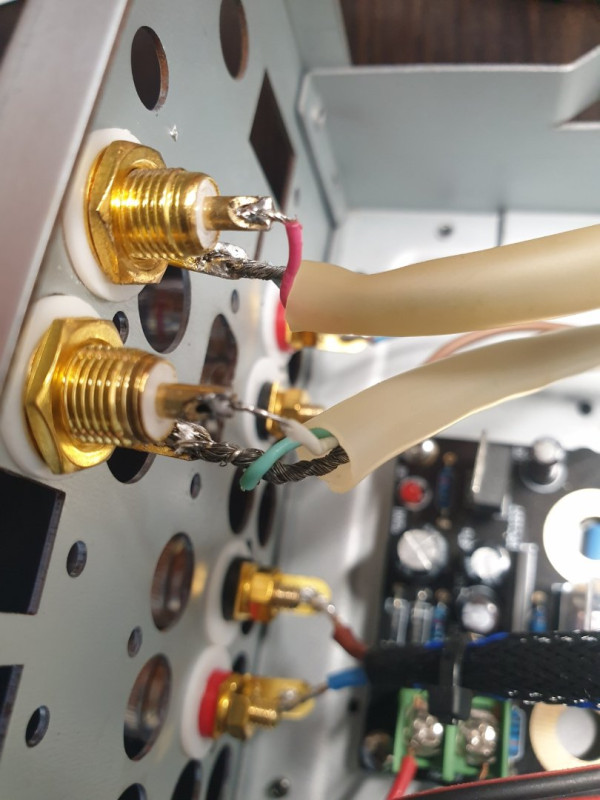

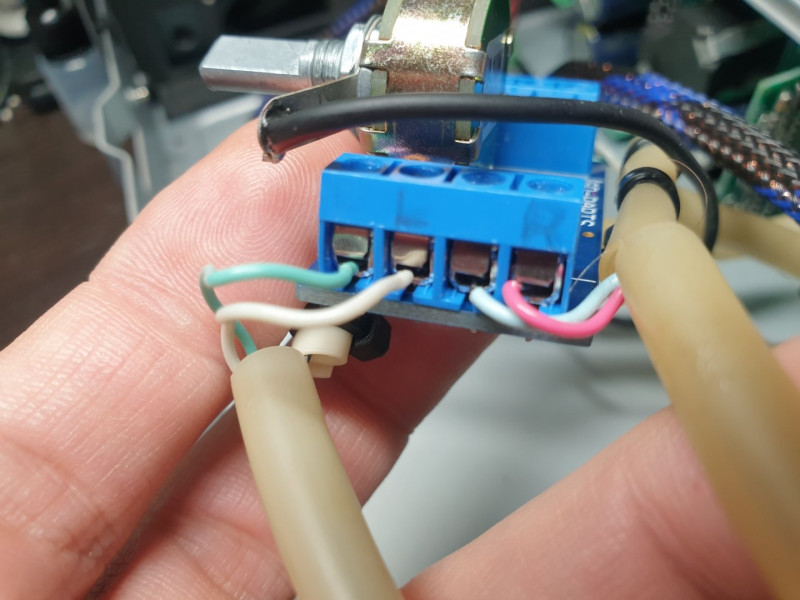

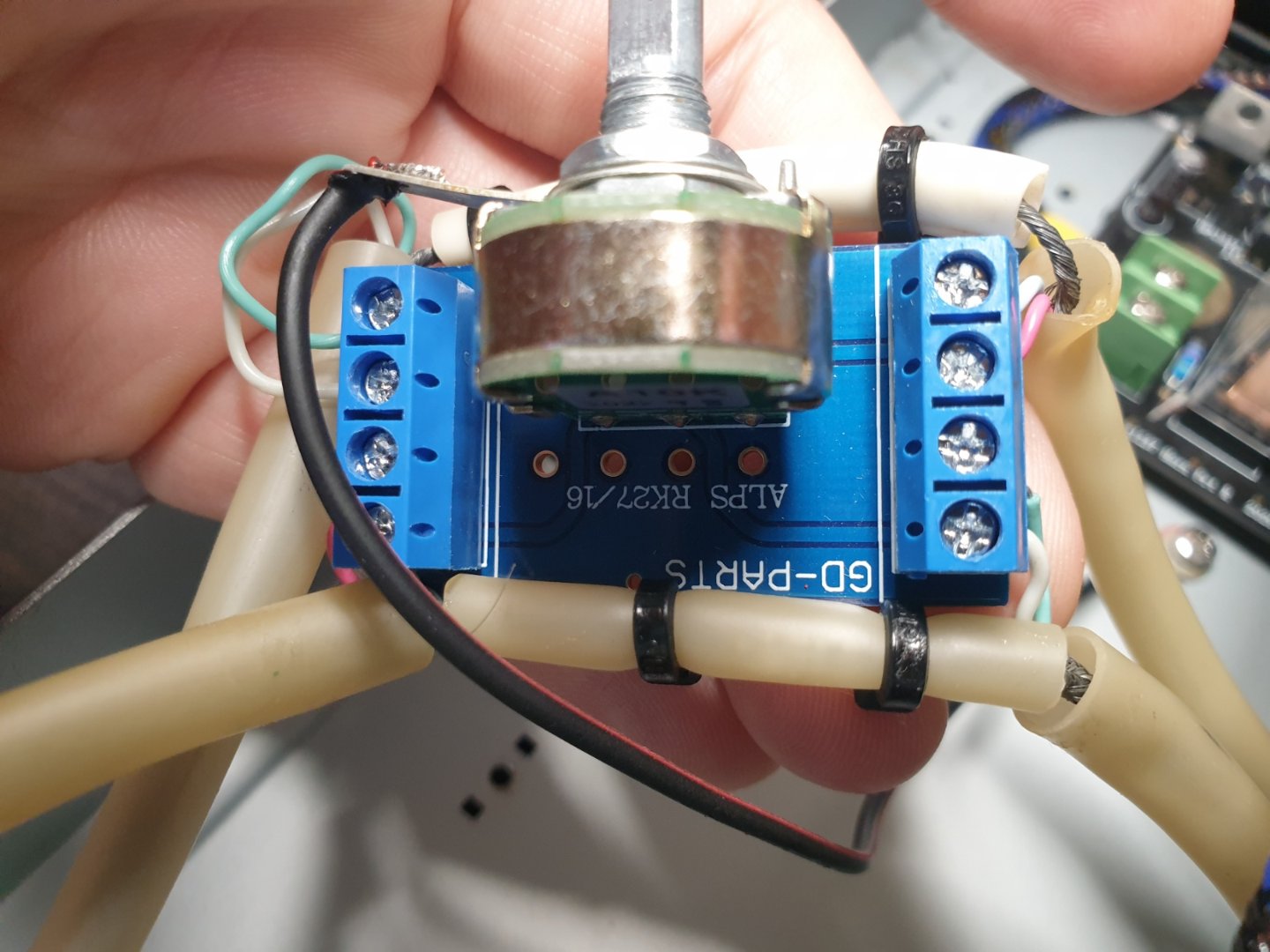

Скорее всего все дело в цепи от входа (RCA) и до входа платы Клона. Слишком , там, все наколоверчено с экранами и сигнальными проводами) . Нужны четкие фото (в фокусе) : место установки RCA с проводами, платки с регулятором громкости, чтобы было видно распайку проводов и разъема в платку Клона , чтобы видно было распайку.
Думаю, что сокачка порылась где-то, там.

[V63s]

По моим предположения проблема в блоке питания. При увеличении громкости повышается ток и растут пульсации. Можно попробовать дополнительно нагрузить БП, например лампочками 24 V.

[borissen]

я тоже грешу на БП. только что делать не очень понятно. фото сделал,вроде с подключением нигде не ошибся, да и пересобирал уже несколько раз все. при входе в плату УМ, сигнальный провод идет на дальнюю ножку от надписи J1 на входных разъемах. земля соответственно на среднюю.
