Недоліки підсилювачів класу D

[lgedmitry]

Суть в том, что АС генерирует свой кривой ток который ей нужно слить в УНЧ, а на её пути встречается соединительный шнурок на котором видно падение напряжения от реактивного тока АС, длин шнурка 1,5м, я эт к тому, что усилитель может и выдать кучу нулей после запятой, только толку от этого мало будет если внимательно рассмотреть все подводные камни....

очень сильно согласен. Недавно писал то же самое другими словами в соседней ветке. Там человек в биваринг не верил

[Justas*]

Кстати, свистнул с другого форума. Замер Кг на клеммах АС.

ПОС Крылова для YES. Разница в 2 порядка впечатляет.
Более 20 лет назад собирал суховский ВВ-89 с компенсатором (ныне «кабелечистка»).
Измерений тогда не делал, но на слух разницу в звуке не уловил. Может из за того что провода были длиной 2м и сечением 2,5см². Эффектные суховские осциллограммы были сняты для 20-ти метрового кабеля с сечением 0,5см².
А сейчас прогресс, уже не фото с осциллографа а графики Кг выкладывают.
Вот только одно непонятно, какая польза динамику, если ПОС (ООС) линеаризирует искажения на клеммах АС, которые этот самый динамик и создаёт. От этого Кг по звуковому давлению уменьшиться? Может кто то выкладывал подобные измерения?
Но вот если учитывать что гармоники от противо-ЭДС НЧ динамика, через клеммы АС попадают в СЧ динамик, то вариант биваринга некая панацея. Ещё лучше биампинг.
Хотя, если посмотреть на график , то при мощности на АС 100Вт, 2-я и 3-я гармоники от 100Гц, находятся на уровне -60дБ. На меньших мощностях, они существенно ниже. Будут ли они слышны в СЧ динамике – вопрос.
Ну да ладно, это к теме не относится.
Я снова о вреде гистерезиса катушки. Вред от ФНЧ усилителя в классе D о котором рассказывает Сухов, в Purifi победили.
Я о катушках кроссоверов пассивных АС.
Сейчас я не применяю пассивный раздел НЧ-СЧ, только биампинг.
Но вот когда то, в лучших традициях аудиофилии, мотал громадные воздушные катушки.
Для раздела на частотах 300-600Гц требовались катушки индуктивностью 3-6мГн.
Чтобы снизить активное сопротивление, провод брал 2мм. Благо, в те времена с проводом проблем не было. И стоил не дорого, а кое где вообще за символическую бутылку. Катушка получалась гигантской и тяжёлой, но выглядела удифильно
Как то (поставив свечку Богу Аудиофилов) в тайне от него, намотал 4.7мГн на четвертинке (подкове) ТС-320. Намного меньше размер, вес и активное сопротивление.

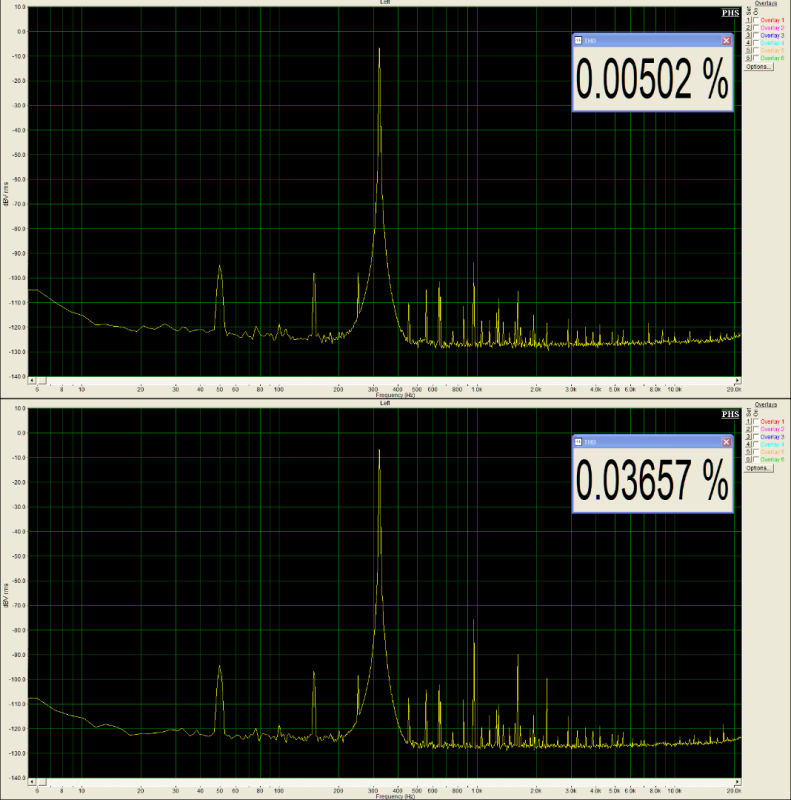

Провёл измерения на 80-160-320Гц на резистивной нагрузке.
Верхняя АЧХ – катушка на воздухе, нижняя – на железе. И это на мощности всего 5Вт.

[uriy]

Вот только одно непонятно, какая польза динамику, если ПОС (ООС) линеаризирует искажения на клеммах АС, которые этот самый динамик и создаёт. От этого Кг по звуковому давлению уменьшиться? Может кто то выкладывал подобные измерения?

Вот именно, далеко не факт что компенсация Кг на клеммах не усугубляет ситуацию на выходе динамика ещё больше. Я как раз и закинул оппоненту что измерения на клеммах не есть объективными так как мы не видим что творится с Кг на выходе динамика. Оппонент сказал что выход динамика это не его огород и он туда с приборами не ходит, а использует свой слух. Спровоцировать оппонента сделать и показать измерения на выходе динамик не увенчались успехом.

Но вот если учитывать что гармоники от противо-ЭДС НЧ динамика, через клеммы АС попадают в СЧ динамик, то вариант биваринга некая панацея. Ещё лучше биампинг.

И да, и нет, думаю в каждом конкретном случае нужно рассматривать ситуацию с уровнем искажений наведённых на проводах АС.
Уровень тока искажений от НЧ динамика сильно зависит от самого динамика и режима его работы ну и фильтр там немного пляшет, не спроста на приведённой оппонентом картинке указана мощность 100Вт и частота 100Гц, сильно похоже на то, что катушку НЧ динамика вывели за магнитный зазор что бы НЧ динамик как можно больше искривил потребляемый ток.

Хотя, если посмотреть на график , то при мощности на АС 100Вт, 2-я и 3-я гармоники от 100Гц, находятся на уровне -60дБ. На меньших мощностях, они существенно ниже. Будут ли они слышны в СЧ динамике – вопрос.

На разумных мощностях и не очень длинных проводниках до АС, уровень гармоник пролазящих через сопротивление провода в СЧ канал будет пренебрежимо мал, по отношению к уровню который излучает сам НЧ динамик, но аудиофилам то пофиг, они то слушают ушами и слышат как фаза луны влияет на звук, а чего уж тут говорить о гармониках на проводах.

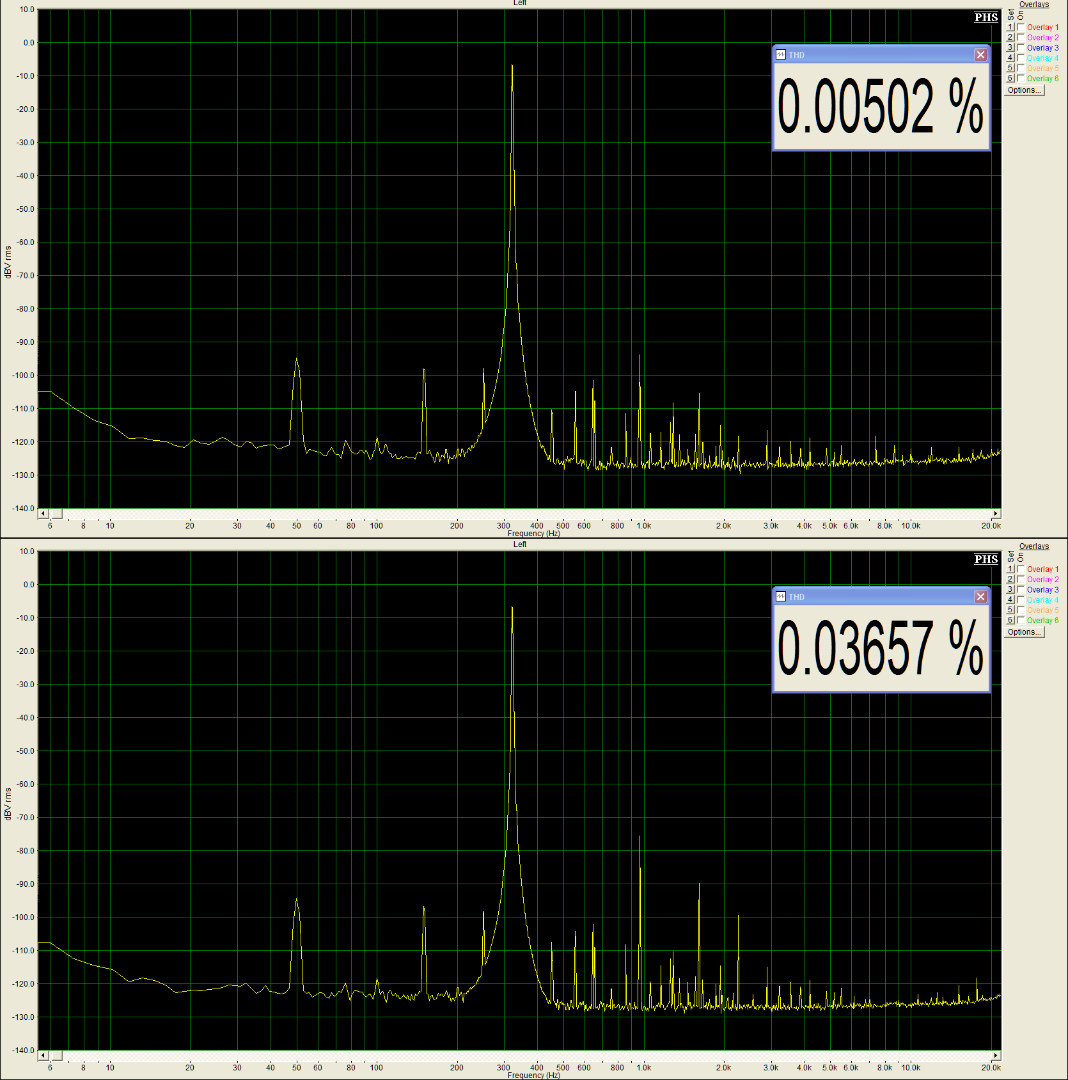

Верхняя АЧХ – катушка на воздухе, нижняя – на железе. И это на мощности всего 5Вт.

Короче, актив рулит.

[Justas*]

Оппонент сказал что выход динамика это не его огород и он туда с приборами не ходит, а использует свой слух.

Нормальный подход. Показать на графике спектроанализатора, как его усилитель лихо рубит на клеммах АС противо-ЭДС динамика, приборы есть, а дальше:
Вибачте хлопці, ̶б̶а̶н̶а̶н̶і̶в̶ мікрофону немає.

[uriy]

Нормальный подход. Показать на графике спектроанализатора как его усилитель лихо рубит на клеммах АС противо-ЭДС динамика, приборы есть, а дальше:
Вибачте хлопці, ̶б̶а̶н̶а̶н̶і̶в̶ мікрофону немає.

Да всё у него есть и всё он прекрасно знает лучше меня, там такой дядя который ооосники делает с искажениями которые не каждый АЦП может измерить, короче там спец сверх высокого уровня, но прикидывается джентльменом который не ест чужой хлеб когда речь доходит до АС, так как знает что его измерения на клеммах АС это всё филькина грамота, так как ИНИ искажения динамика тем выше чем ниже выходное сопротивление уся, и об ИНИ он тоже очень хорошо знает, короче, он спецом не приводит измерения на выходе АС и включает дурочку. А мне по большому счёту всё равно, у меня то актив.
Кто в теме тот и так поймёт, а кто не в теме то ему и измерения не особо то и помогут, так как для них слово авторитета есть истина. А авторитет в усилителе строении говорит что компенсация влияния проводов это благо для звука.

[XIAN]

На Diyaudio, пророка теж не признали

[Alex]

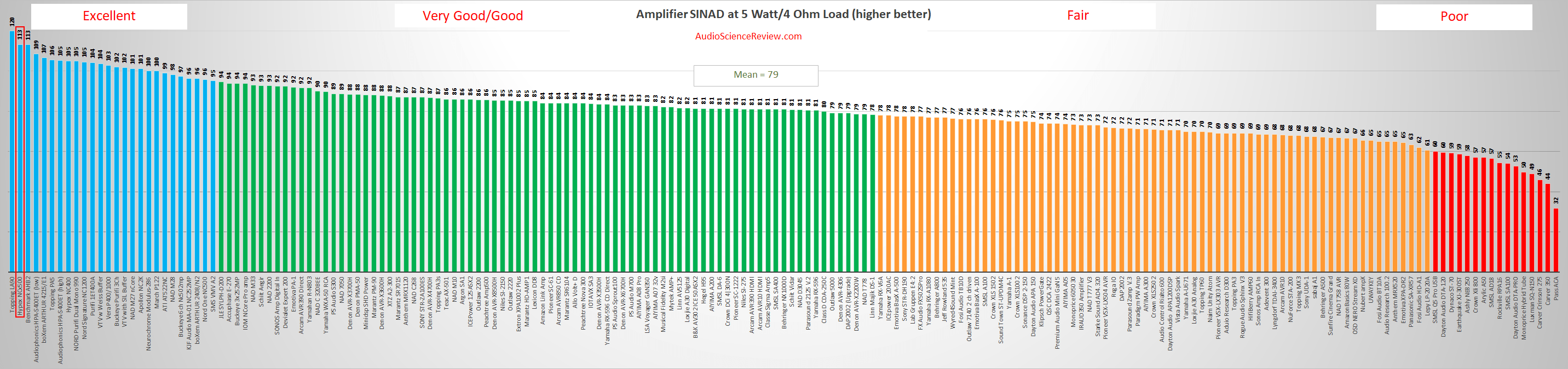

Там даже показали секретный график рейтинга усилителей.

[Inok]

Какая интересная картинка, может ее Сухов здесь увидит. А на самом деле так не делается, не нужно хейтить Д класс или любой другой, покажите свой усилитель ВВ, дайте протестировать, послушать и если он в этом рейтинге будет в первых местах, тогда и доказывать ничего не нужно.

[IT-Prof]

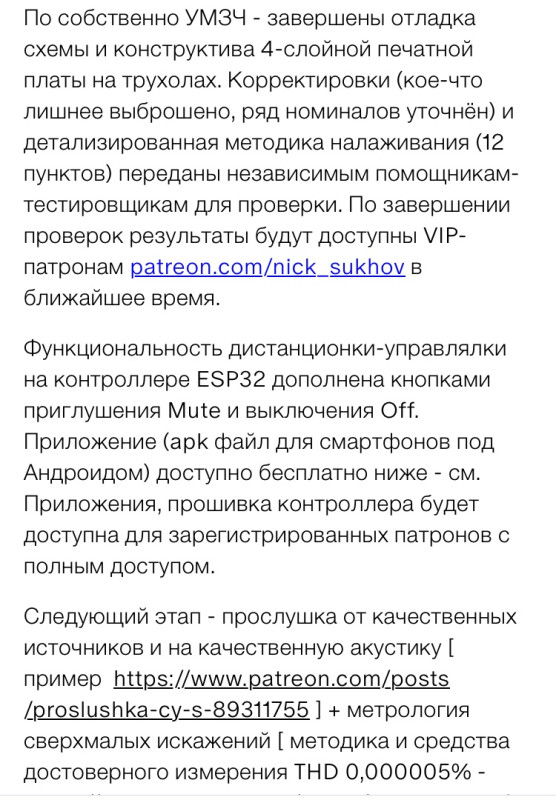

Очень прикольно сделано, если вы хотите узнать характеристики и результаты тестировання нового усилителя Сухова вы должны платить.
У меня все.

[Eugene Balakin]

На Горищі промайнуло, на мою думку, корисне посилання в контексті цієї теми, викладу тут:

https://www.mtg-designs.com/tips-tricks ... -with-load

Дякую.

[IT-Prof]

Та он взял самые печальные усилители Д и начал их сравнивать с АБ и говорить какой кошмар. Почему ни кто не хочет сделать такой же график с Hypex NC-500 например или с тем же Д усилителями Юрия? Потому что там все будет очень красиво.

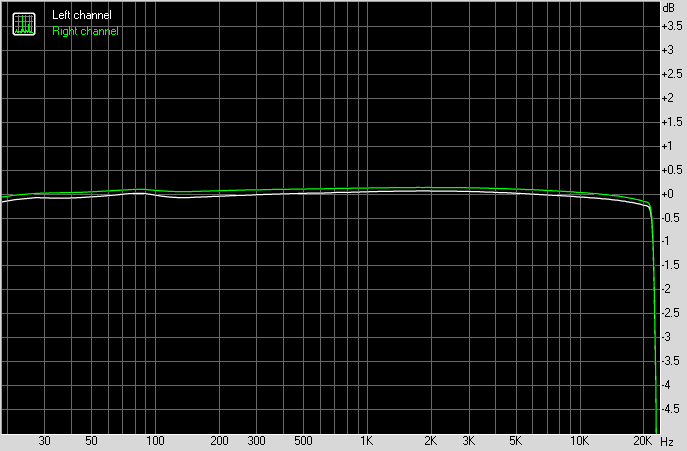

Вот замер на реальной нагрузке(акустические колонки) из ветки про усилитель Д класса Ptero


[Justas*]

На Горищі промайнуло, на мою думку, корисне посилання в контексті цієї теми, викладу тут:
https://www.mtg-designs.com/tips-tricks ... -with-load
Дякую.

Китайцы не заморачиваются введением ООС с выхода LC фильтра.
Поэтому, даже с резистивной нагрузкой АЧХ на ВЧ разная.
Я ещё года три назад замерял FX Audio 502S Pro.
Введение неглубокой ООС , значительно линеаризует этот узел, в плане гистерезиса тоже.

[lgedmitry]

Китайцы не заморачиваются введением ООС с выхода LC фильтра.
Поэтому, даже с резистивной нагрузкой АЧХ на ВЧ разная.
Я ещё года три назад замерял FX Audio 502S Pro.
Введение неглубокой ООС , значительно линеаризует этот узел, в плане гистерезиса тоже.

можно и вовсе фильтр с выхода убрать. Если усилитель не мегамощный, то ничего динамикам не будет. Впрочем, где бесфильтровая работа заявлена, обычно модуляция немного другая применяется. Чтоб уж совсем динамики не пугать.

[m-shara]

Более 20 лет назад собирал суховский ВВ-89 с компенсатором (ныне «кабелечистка»).
Измерений тогда не делал, но на слух разницу в звуке не уловил.

Я тоже давным-давно экспериментировал с этим усилком. Чтобы проверить эффективность, подключал колонки кроссировкой с АТС (по моему 0,5мм) длиной метров 15. Компенсатор вытягивал! А на нормальной длине и сечении "увидит" и "слышит" только прибор.

[V63s]

можно и вовсе фильтр с выхода убрать. Если усилитель не мегамощный, то ничего динамикам не будет.
[/quote]

Динамикам ничего не будет, а звук с LC фильтрми получше.

[Zaporogec]

Очень прикольно сделано, если вы хотите узнать характеристики и результаты тестировання нового усилителя Сухова вы должны платить.
У меня все.

Полностью согласен!
Все это видео сплошной толстенный тролинг и прикольная рекламная компания, начать хотя бы с того, кто помнит Сухова с его ВВ. Сделано это специально и ошибки ЖИРНЕНЬКО так выпячены, а так все возмутились полезли вспоминать, чегото доказывать, ну мы же умнее чем Сухов.
Достаточно вниматьльно посмортеть видео после построения модели Micro-Cap и запуске симуляции (начиная с 9 минуты видео) -все можно видео закрывать.

[Justas*]

Сухов умеет троллить?
Весь его юмор сводится к вопросам, типа

Давно из клиники Даннинга-Крюгера сбежали?

А это называется агрессивная реклама. Обосрать конкурентов и на этом возвыситься.

[PJK]

Бесполезно нули добавлять после THD 0.01% (на усилителях). Всё это маркетинг, да по ушам жаждущих и страждущих за 0.000001.....
Вот подход правильный
