Усилитель на TDA7294

[Alex]

Конечно! Мне интересно насколько большая будет разница. Потому как плату на которой я делаю замеры многие ругают.

[Dr.Somebody]

Конечно! Мне интересно насколько большая будет разница. Потому как плату на которой я делаю замеры многие ругают.

З суботи я вільний) Куди і коли їхати?

[Alex]

Да просто сделайте замеры и выложите сюда на форум. Усилитель сделан добротно, мне нравится.

[Justas*]

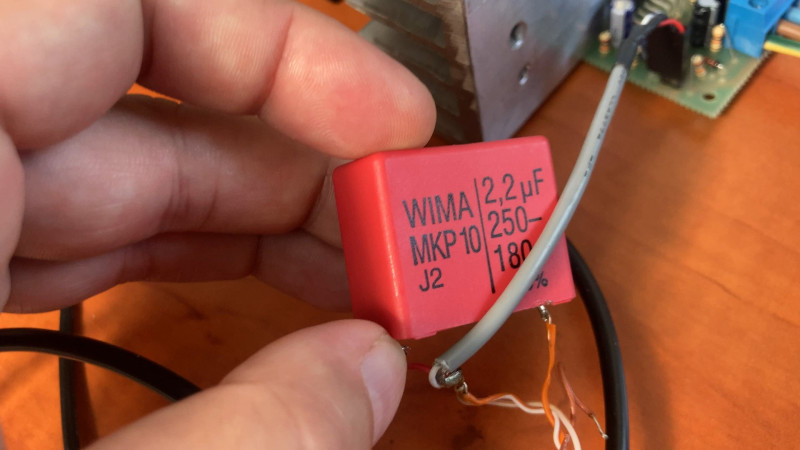

Добавил конденсатор на вход 2.2mf стало немного лучше но все равно фигово.

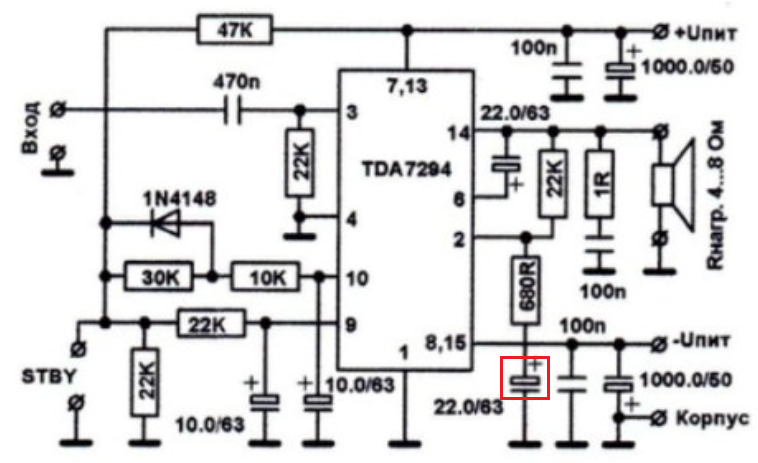

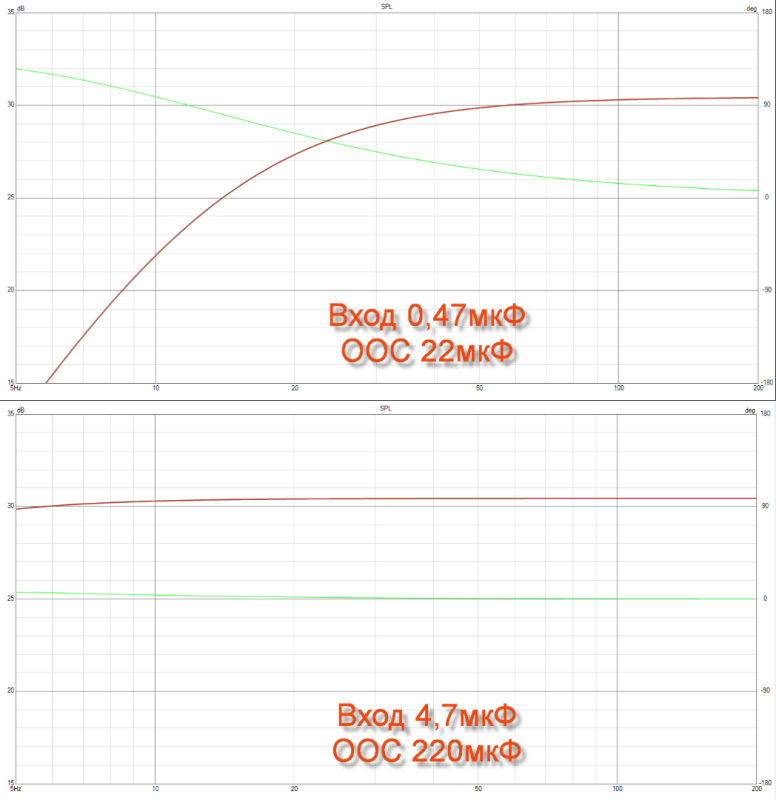

Если нужен красивый меандр на 20Гц, увеличьте раз в 10 ёмкость электролита в ООС. Входной 4,7мкФ.


[Justas*]

[Alex]

Красота

[Alex]

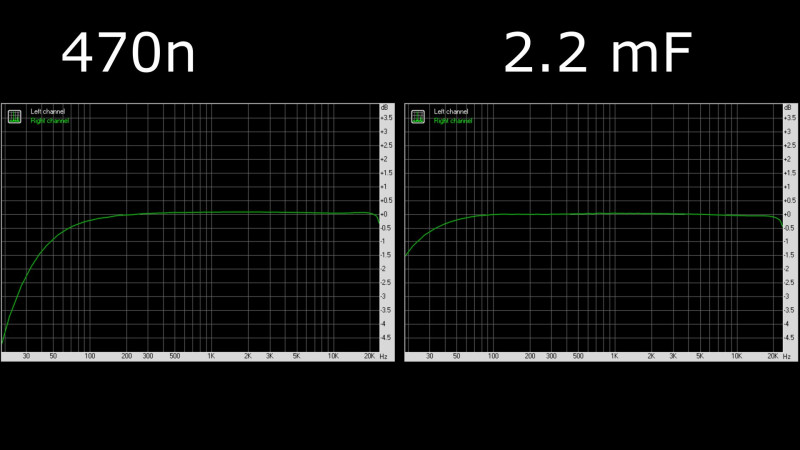

Слева АЧХ с входным родным конденсатором и с права с конденсатором 2.2 mF. В принципе, по тому что я вижу, его достаточно а если хочеться прям ровную АЧХ, то делаем как советует вверху Justas*

[Alex]

phpBB [media]

[drmodd]

Я думал что эта микра давно канула в лету. Один из первых моих усилителей собранных самостоятельно.

[Justas*]

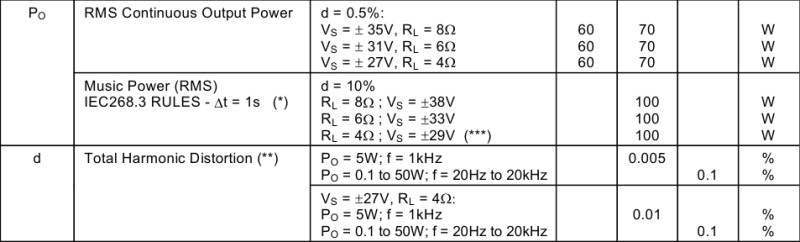

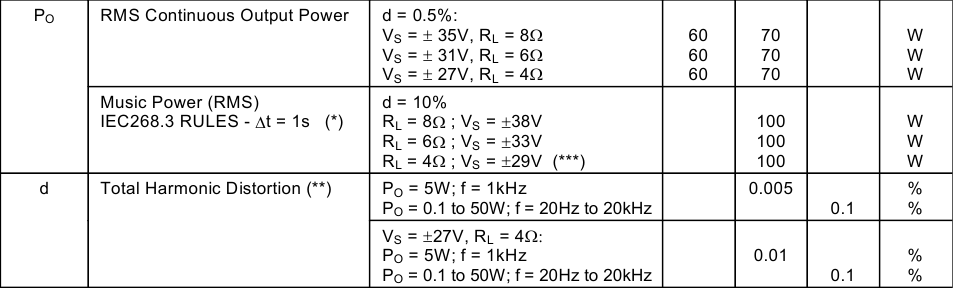

Живучая микруха. Не взорвалась на 4Ом при ±35В и токовая защита при такой напруге не сработала. Вообще, по даташиту для 4Ом желательно ±27В, max. ±29В.
Кстати, для 100W ∆t = 1s

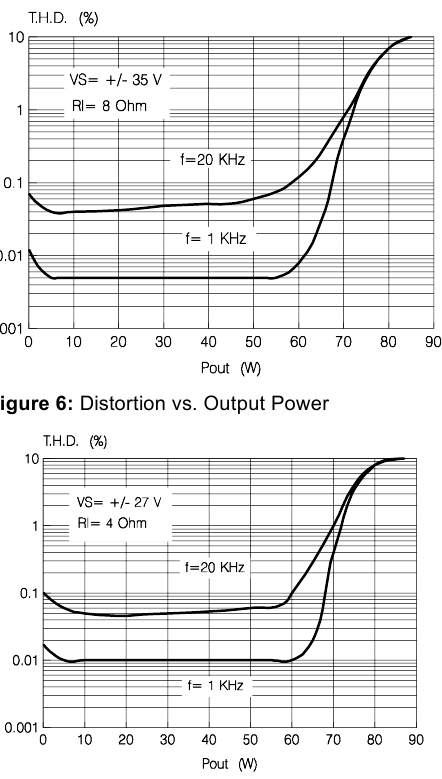

По THD, странные нестыковки с даташитом. Как я понял, все измерения были на 4Ом.
При измерении на 4W (0.031%), THD выше чем в даташите, на 56 W (0.253%) намного выше, а на 100W (0.331%) – намного ниже.
По даташиту, при 100W должно быть больше 10% ( последнее, вероятно связано с повышенным напряжением питания).


[Dj Maxim Slim]

Украинский видеоблогер Володимир Денисюк, канал( https://www.youtube.com/@RadioLab ) на этих усилителях уже собаку съел с бегемотом, столько лет ими занимается, мне он советовал при покупке его блоков бублик на 24 вольта, не больше.

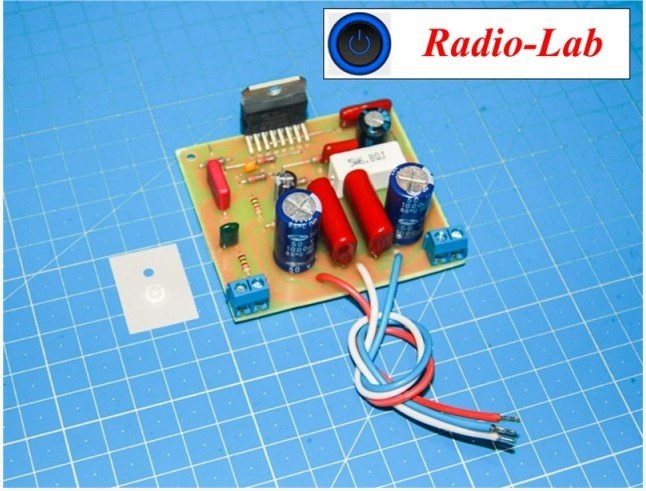

вот его экземпляр по популярной версии аудиокиллера:
https://radio-lab.ua.market/product/204 ... r-110.html
Рекомендую не только потому что он человек очень хороший, но и потому что живя в Ирпени пострадал от русской заботы, видео есть на канале.

[Dr.Somebody]

Украинский видеоблогер Володимир Денисюк, канал( https://www.youtube.com/@RadioLab ) на этих усилителях уже собаку съел с бегемотом, столько лет ими занимается, мне он советовал при покупке его блоков бублик на 24 вольта, не больше.
вот его экземпляр по популярной версии аудиокиллера:
https://radio-lab.ua.market/product/204 ... r-110.html
Рекомендую не только потому что он человек очень хороший, но и потому что живя в Ирпени пострадал от русской заботы, видео есть на канале.


Комплектація у Денісюка некошерна, аудиофілам не сподобається.

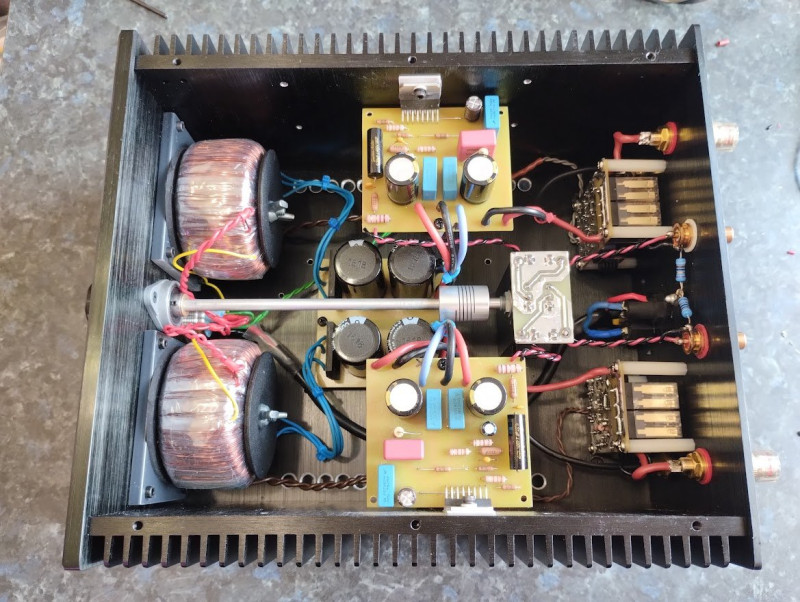

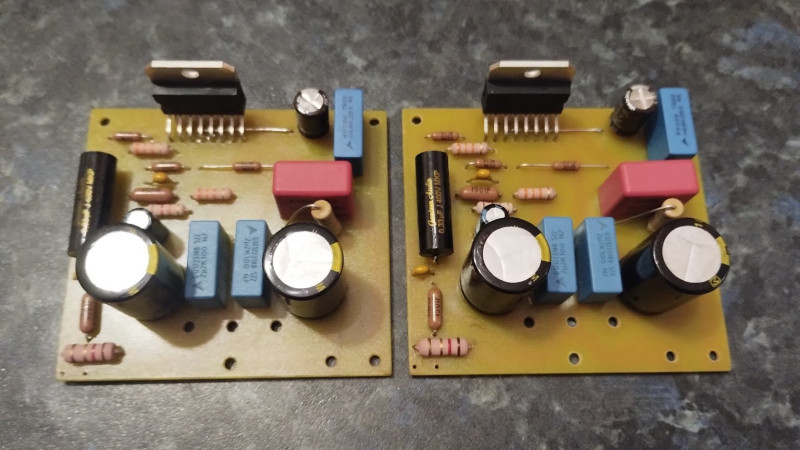

Що говорити, навіть мій посилювач з преміум-комплектацією шановних аудіофілов не вразив.

[IT-Prof]

Украинский видеоблогер Володимир Денисюк, канал( https://www.youtube.com/@RadioLab ) на этих усилителях уже собаку съел с бегемотом,

Вообще то это тема про 7294 а по ссылке 7293.

[Sous]

Там бы плату луучше двухстороннюю, это дало бызначительный эффект. Кстати, я собирал по схеме аудиокиллера - с T-отразным делителем, никаких преимуществ не выявлено, стандарт измерялся интереснее немного.

[Dj Maxim Slim]

"Що говорити, навіть мій посилювач з преміум-комплектацією шановних аудіофілов не вразив."
Главное чтобы вы кайфовали.
Сетевой фильтр 220в есть?

[Dr.Somebody]

"Що говорити, навіть мій посилювач з преміум-комплектацією шановних аудіофілов не вразив."
Главное чтобы вы кайфовали.
Сетевой фильтр 220в есть?

Є

[Dj Maxim Slim]

Ну всё супер у вас, реально, ну может пару конденсаторов добавить, 4 маловато для АБ класса, но я не знаю какая у них ёмкость.
Сами платы реально вкачены на максимум, очень крутые конденсаторы стоят. Достойный аппарат. Какой характер усилителя?

[druna23]

Подскажите:"Если делать усилитель на TDA7293 плате, то какой напряжение питание подать 36В, как у вас, или лучше 40В?"

[lgedmitry]

Подскажите:"Если делать усилитель на TDA7293 плате, то какой напряжение питание подать 36В, как у вас, или лучше 40В?"

Если Вы 7293 на четырехомную нагрузку включать собираетесь - то напряжения много не давайте. 2*29 вольт - край. А если на 8 Ом - то и 2 по 40 вполне норм. В общем-то, как и для 7294. Хотя, по предельно-допустимым режимам если судить - то 7293 под 8 Ом задумывалась, а 7294 - под 4.
