Собираем усилитель clone ncore v3 инструкция + теория.

[lee]

Юрий, где взять чертеж платы 3.065 с отверстиями креплений и под транзисторы? Нужно для станка с ЧПУ, просверлить и нарезать резьбу в радиаторах.

[Sous]

https://drive.google.com/file/d/1EE3GCV ... sp=sharing

[lee]

Всем привет. Собрал версию усилителя. Пока не совсем, думал делать сначала с селектором и регулировкой громкости, но у меня DAC с регулировкой, а слушать пока буду все через него. Поэтому пока в раздумьях, не ограничится ли кнопкой включения на передней панели... Собрал в корпусе на базе https://aliexpress.ru/item/100500168520 ... 7128713665 по схеме двойного моно.
Поскольку от селектора и прочего решил отказаться, сделал на своем ЧПУ заднюю панель под балансные входы, выходы на акустику и разъем АС https://youtu.be/ZE5cjrH41wE На нем же сделал сверловку радиаторов и нарезку резьбы.

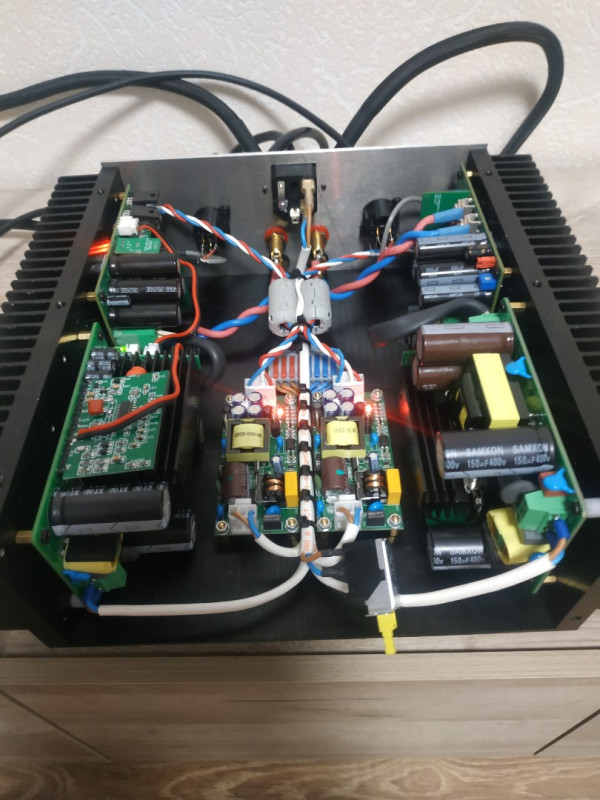

В итоге внутренности выглядят так

Хочу поблагодарить Юрия за его труд, усилитель звучит превосходно.

[Sous]

Спасибо.
Выглядит добротно!

[Magnus]

День добрый! на дросселе 3.065 Написано 760. Если убрать джампер разгона, то на какую частоту несущей перейдёт усилитель? Реально, что-то сильно греется при 55 Вольтах. (В розетке 242В) Уменьшение частоты, полагаю, должно снизить температуру. Тот же 1ET400A 500 kHz, как пишут на audiosciencereview, выше комнатной не поднимается.

[Sous]

Если убрать, будет 550примерно. Температура дросселя упадет заметно.

[Magnus]

Если убрать дроссель, будет 550примерно. Температура дросселя упадет заметно.

Не понял Я о перемычке Turbo. Вы о каком дросселе?

[Sous]

Поправил

[Magnus]

Поправил

Спасибо. Перемычка ж находится рядом дросселем? Если не путаю.

[Sous]

Да, рядом с дросселем.
На самом деле потребление холостого хода можно до минимума уменьшить дополнительно вращая подстроечный резистор по часовой стрелке- увеличивая мертвое время ключей. Но чуть будут деградировать параметры, и уменьшаться частота. Но не то , чтобы уж очень.
Например, можно оставить перемычку и скрутить частоту до 500 регулятором.

[Magnus]

Смотрю некоторые на дроссель клеят радиаторы. Это как-то влияет на характеристики сердечника? Ведь алюминий радиатора токопроводящий, а значит способен повлиять на поле.

[ecoden]

Юрий, какие характеристики усилителя?

[Sous]

Что конкретно интересует?
В целом, все мои усилители построены на одном и том же модуляторе, параметры в общем-то у всех одинаковые +/-.
Отличаются мощностью, комплектацией и фишками.
3 версия макс мощность до 400Вт.

[ecoden]

Здравствуйте! Можно поподробней описать (если возможно со схемой), какую функцию выполняет подстроечный резистор?

[Sous]

Подстроечный резистор регулирует мертвое время переключения выходного каскада.
Косвенно от него зависит частота преобразования. Настроено на оптимум.

[ecoden]

Здравствуйте! На обратной стороне платы усилителя (при нормальной работе) светятся 2 красных светодиода - что они означают?

[ecoden]

После короткого замыкания по питанию, из 2 светодиодов на обратной стороне платы светится только один. Также горит светодиод "защиты по току" - D6

[ecoden]

Тестер ТС1 определяет выходные полевые транзисторы правильно - вероятно исправные. Ситуация с двумя каналами одинакова.

[ecoden]

Всё это происходит без подачи силового питания +/- 50 в.

[Sous]

на нижней стороне светодиоды используются как стабилитроны.
По ним можно судить только о наличии напряжения +/-15В на плате.

Если один изних не светится- значит обрыв предохранительных резисторов 1 Ом на плате ( размер 1206, чуть больше остальных)
Либо повреждение стабилизаторов 7812/7912.

[Sous]

т.е. замыкание было по +/-15В. в большинстве случаев только резистор 1 Ом заменить.

[ecoden]

Со стабилизаторов оба напряжения +/- 12 в выходят (соответсвенно и резисторы в порядке). Можно сбросить схему питания 12 в, чтобы я мог по цепочке проверить.

[ecoden]

Может светодиод сгорел - один не светится при проверке тестером

[ecoden]

Поменял светодиод (CMD 0805) - впаянный тусколо светится и у впаянного от тестера свечения нет (другой впаянный от тестера светится). Схема нужна, чтобы "обвязку" посмотреть.

[Sous]

Если +/-12,6В в норма - возможно


сгорела LM319

[ecoden]

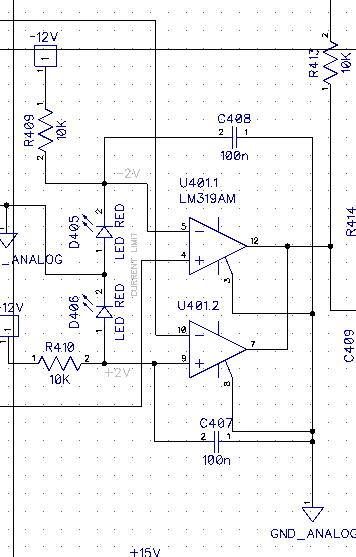

Поставил одинаковые светодиоды. Выпаял LM319 - на 5 и 9 ножках +/- 1,75 в, на схеме написано +/- 2 в - это критично? Или нужно подбирать светодиоды?

[ecoden]

Выпаял компораторы - исчезла индикация защиты по превышению тока

[Sous]

1.75 нормально

[ecoden]

Поставил LM319DT - оба светодиода горят, нет индикации превышения по току D6. Но при включении питания +/- 50 в опять загорается D6. Можно всю схему защиты по току.

[ecoden]

Посмотрел, на схеме у вас стоят LM319AM, я поставил LM319DT - возмжно это не полный аналог?
