Усилитель А класса JLH2003

[Sous]

Их замеров - КПД вышел 93% на 100Вт. На нагрузке 100Вт радиаторов не нужно, запас по мощности военный

[Sous]

А не смотрели пульсации в рабочем режиме по питанию?

[Alex]

Не

[Justas*]

На слух нету, на RMAA немного заметно.

Да я видел
viewtopic.php?p=15548#p15548
100Гц на уровне или ниже 2 и 3 гармоники
Уровень шума и динамические диапазон -98.3/-100.8 дБ (А)
Куда уже лучше.
А если CRC фильтр поставить или стабилизатор...

[Alex]

Интересно с импульсным блоком что получится.

[Justas*]

По TND и IMD навряд ли что то изменится.
А здесь с ИИП мерялось?
viewtopic.php?p=14045#p14045

[Alex]

Это через лабораторный блок питания он типа гибридный viewtopic.php?p=1334#p1334

[Justas*]

Понятно. Таки импульсный. DС-DC.

[uriy]

Интересно с импульсным блоком что получится.

Да по сути всё то же самое должно получится, ну может 100Гц будет чуть меньше.
Хотя.... судя по наличию 50Гц на измерениях то это признак плохой экранизации т.е. где то пролазит
эфирные 50Гц в усилителе или в цепи измерения, в общем есть шанс поймать ВЧ ЭМИ БП, и тут уж как карта ляжет....

[Alex]

Должно уменьшится потребление усилителя, сто процентов уменьшится вес По замерам будет красивее 50-100 герц. На самом деле, то как сейчас все работает меня устаревает, но вот захотелось запихнуть импульсник и еще послушать.

[uriy]

Должно уменьшится потребление усилителя,

Не факт,КПД 50Гц трансформатора достаточно велик.

сто процентов уменьшится вес

Это факт.

По замерам будет красивее 50-100 герц. На самом деле, то как сейчас все работает меня устаревает, но вот захотелось запихнуть импульсник и еще послушать.

Шило на мыло меняете. В весе выиграете конечно, а во всём остальном маловероятно. Стабилизированный ИБП куда дольше может выдавать стабильное напряжение на усилитель при нагрузке, при равном номинале конденсаторов. Да и для класса А синхронный выпрямитель нужен как козе баян. Между прочем, возможности БП нужно проверять на частоте 20Гц, т.е. грузите усь синусом 20Гц на его номинальную мощность, становитесь осциллографом в полюс питания и удивляетесь увиденному. Для класса А такой тест не так актуален, а вот на классе Д это весьма актуально.

[Alex]

Возможно и шило на мыло Приедут блоки посмотрю как оно.

[Sous]

КПД улучшится наврядли, так как маловато потребления, там же около 2-3А холостой ход, а это всего 70Вт. КПД в таком виде будет 88% примерно, так что ТОР явно выиграет. Данный блок излишне сложный для данной конструкции, как, например, рекуперация для класса А совсем не нужна, плюс он слишком мощный. В позитив идет только вес и большая эквивалентная емкость. 540мкФ на 310В по габаритам сильно лучше, чем 1мФ на 25В х2. Не нужен плавный пуск. Вот , пожалуй и все.
Посмотрим, еще на субъективные характеристики. Блоки уехали. По сути это первые коммерческие экземпляры, на разработку ушло добрых 2 месяца, потому мне ну очень интересно, что выйдет.

[Inok]

Если блок питания качественный, то при замерах шума, будет почти прямая линия без страшных горбов. Тогда по логике будет лучше звучание. Было бы еще круче, если бы блок был со стабилизацией. У меня тоже худ поэтому мне очень интересно что из этой затеи получится.

[Justas*]

Дался Вам этот шум. У Alex "страшные" горбы даже без фильтра и стаба -100дБ.
Будет к примеру шум -140дБ, а гармоники -90. Что улучшиться?

[Sous]

Все равно интересно

[Alex]

Вот именно - интересно так то в теории все понятно.

[Alex]

Продолжение про импульсный блок питания в JLH2003 viewtopic.php?p=28983#p28983

[Ramirez10]

Худ 2003 можно собрать на одной паре выходных транзисторов. Если не гнаться за мощностью и питать напряжением +/-12В



Зібрав собі jlh2003. Транзистори Tesla kd503. Одна пара. (Вона і повинна бути одна. Так в оригінальній схемі. Решта вже ноу хау). Температура радіаторів 60.5°С. напруга +/-18в. Працює більше року. І все прекрасно.

[Zaporogec]

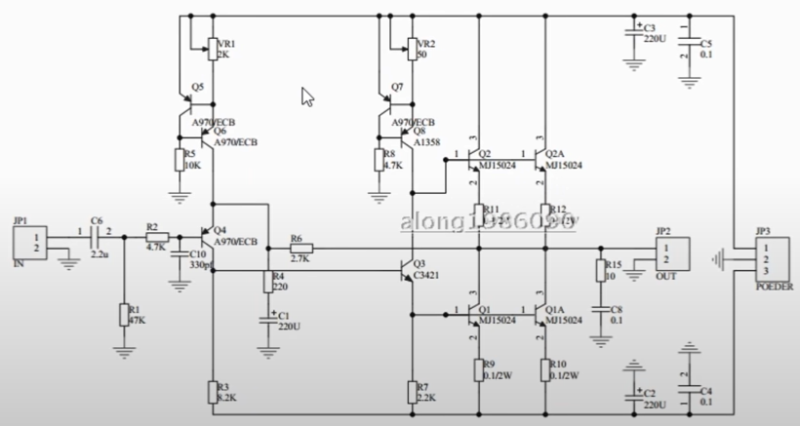

Решил попробовать перевести свой JHL2003 на импульсный блок питания, начал внимательно перечитывать форум и пересматривать оба видео Алекса и обратил внимание у китайцев на странице в схеме MJ15024 в выходном каскаде, а у меня завалялось несколько штук. Никто не пробовал с ними собирать, поделитесь если смысл заменять 2N3055 на них?

[Ramirez10]

Я пробував ставити на jlh 1969- нічого незвичайного. Mj15003 Motorola мені здалися цікавішими.
Якщо є хоч пара kd 501-503 Tesla, спробуйте їх. Звучання з ними значно відрізняється від 3055.

[Alex]

Не забываете, что высокочастотные транзисторы могут дать возбуд усилителя.

[Justas*]

При правильной разводке и монтаже, не возбуждается.
Тем более MJ15003, MJ15024, KD503, 2N3055 низкочастотные, 2–4мГц.
Худ 2N3055 поставил, потому как в 1969 высокочастотных не было.

[Alex]

Согласен, но было замечено иногда.

[Justas*]

Любой усилитель может засвистеть. В данном случае, поможет кондёрчик 22-68пФ, параллельно R6

[Влад Повер]

Самое главное!!!
Кто нибудь это делал???
Для людей купивших этот набор...!!!
Вот бы вернуть ржавые мощные ( а они приходят подобранные по ку? Кто знает?), после замены предвыходных на ссср, с большим ку( а с большем ли?)
вернуть ржавые на место и посмотреть искажения... снизятся????
Норм будут как и в этом видео?
Можно ли оставить ржавые???
А ржавые они были подобраны?
Только предвыходные подобрать и все???
Может дело не в подобранных КТ 602Б...
А В ТОМ, ЧТО КИТАЙСКИЕ НЕ ПОДОБРАНЫ ПО КУ?
Не измеряли то что выпаяли???
Они подобраны?

[Justas*]

!!! ??? !!! Шифровка???

[Freez]

Нужен дешифратор

[Влад Повер]

Огромное спасибо за ролик с этим набором!!!
на Али сейчас пишут , что транзисторы в комплекте , мощные, идут бу;)))
Самое главное!
Кто нибудь это делал?
Для людей купивших этот набор!
Вот бы вернуть ржавые мощные ,а они приходят подобранные по ку, подписаны как-то ,если не впаяны? А впаянные подобраны?
Кто знает?
После замены предвыходных на ссср, с большим ку( а с большим ли чем китайские?) ,
Вернуть бы ржавые на место и посмотреть искажения... снизятся при подобранных китайских, иди при КТ 602 бм?
Норм будут, может и с ржавыми подобранными парами , можно добиться минимальных ,как и в этом видео?
Можно ли оставить ржавые?
А ржавые они были подобраны?
Только предвыходные подобрать и все?
Может дело не в подобранных КТ 602Бм...
А В ТОМ, ЧТО КИТАЙСКИЕ НЕ ПОДОБРАНЫ ПО КУ?
Не измеряли то что выпаяли?
Они предвыходные были подобраны, просто маленький ку?

[Adam]

Мозковий штурм...
