Переключатель усилителей мощности

[Alex]

Я люблю слушать разные усилители, под настроение, могу послушать Худа или включить на полную мощность что нить из D класса. Вот только лень переключать провода каждый раз. Решил сделать такой переключатель. Через реле буду переключать вход и выход усилителей.
Вот ищу подводные камни, кто что думает? Как вам затея?

[mwebmaster]

Сделал себе как вот в этом видео:
https://www.youtube.com/watch?v=-Uig5LdYskk&t
Ссылки на компоненты там есть в описании.
Позволяет переключать два усилителя к одной паре АС или две пары АС к одному усилителю


[lgedmitry]

Я люблю слушать разные усилители, под настроение, могу послушать Худа или включить на полную мощность что нить из D класса. Вот только лень переключать провода каждый раз. Решил сделать такой переключатель. Через реле буду переключать вход и выход усилителей.
Вот ищу подводные камни, кто что думает? Как вам затея?

Думаю, если на входе усилителя Никитин, причём не нормально замкнутый, как почти повсеместно на схемах рисуют, а нормально открытый, то входы можно и не переключать, наверное. Просто запараллелить все.

[Justas*]

Сделал себе как вот в этом видео:
https://www.youtube.com/watch?v=-Uig5LdYskk&t
Ссылки на компоненты там есть в описании.
Позволяет переключать два усилителя к одной паре АС или две пары АС к одному усилителю

Аккуратное исполнение! У меня корпуса подобных устройств (за редким исключением) из того что под руку подвернётся

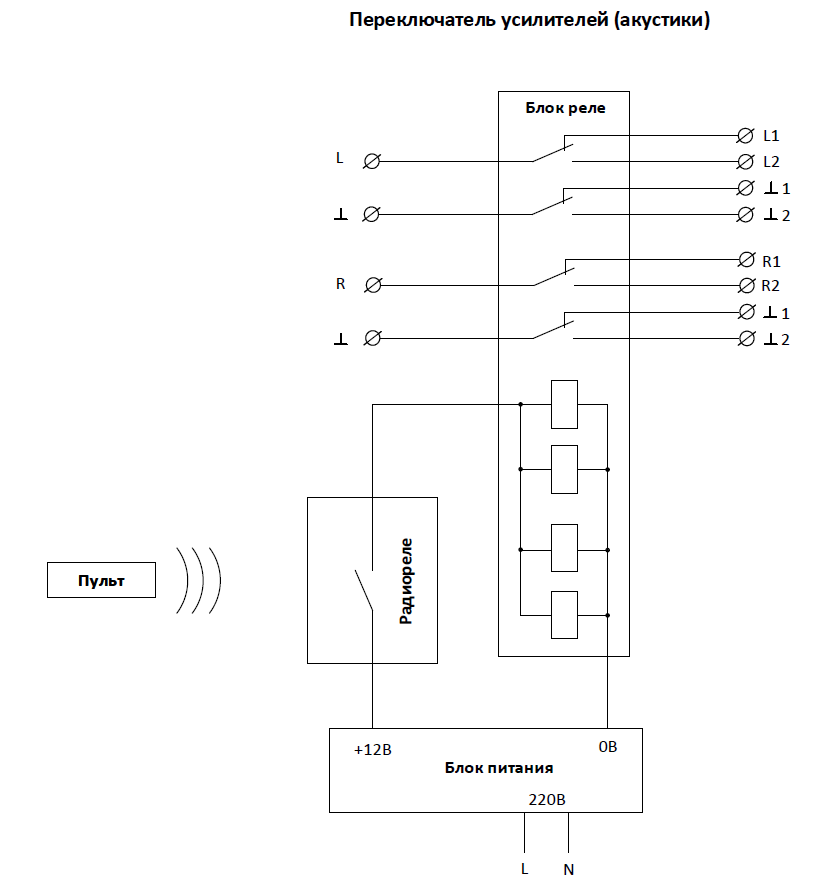

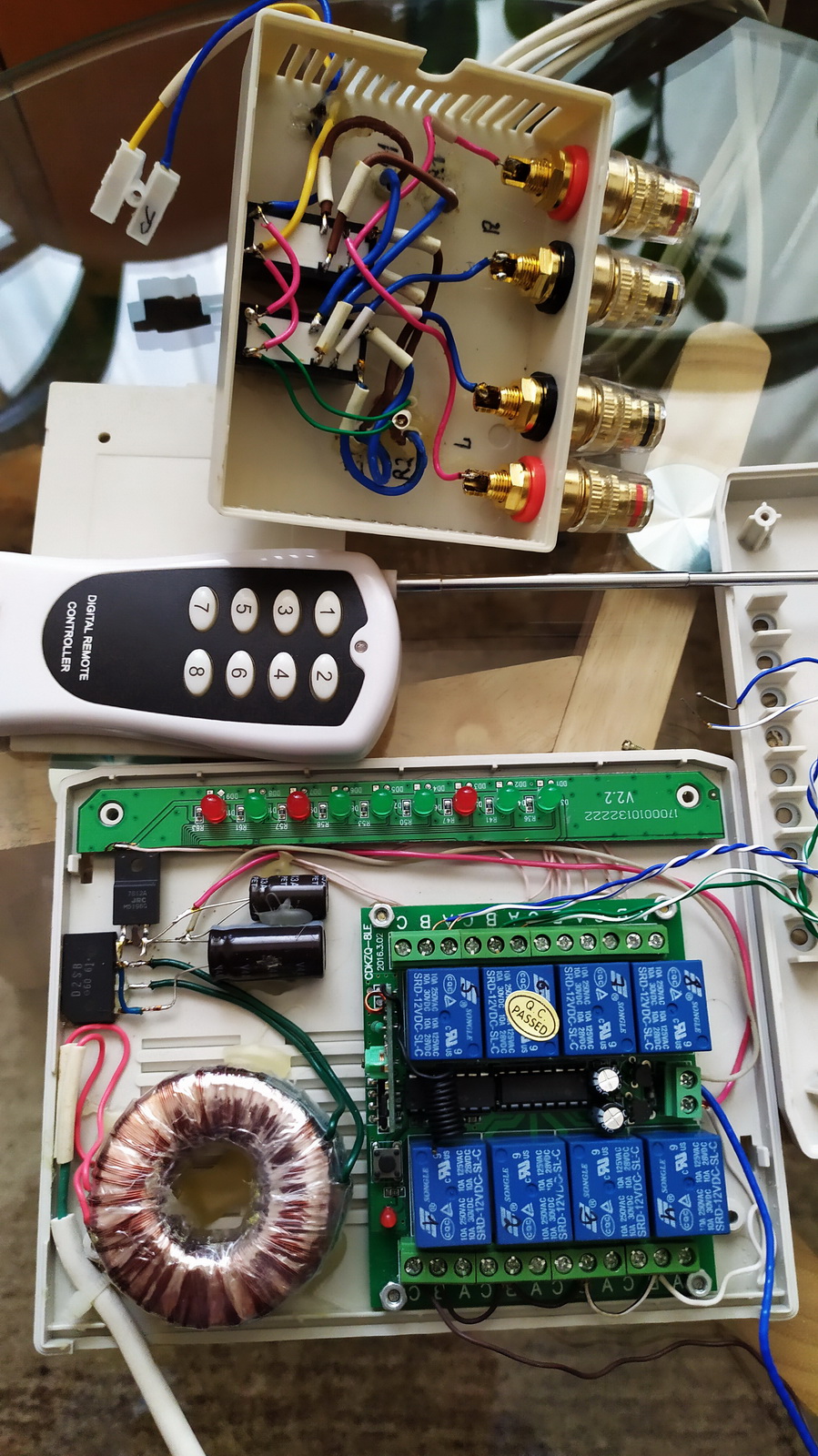

Принцип работы и схема та же. Только релюшки включаются от отделенного девайса. Я его делал для оперативного изменения элементов кроссоверов. Модемные светодиоды отлично подошли для индикации включенного реле.
С переключением входов можно не заморачиваться. Обычный раздвоитель, штекер на входе - два гнезда на выходе. Для успокоения удифильской совести , можно развязать резисторами по 50-100 Ом.

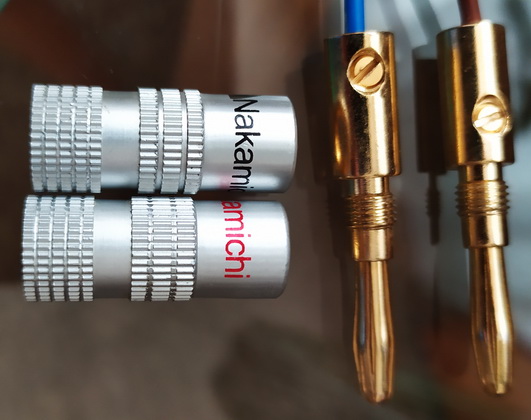

Мне понравились вот такие бананы


Недорого и качественно, ничего не крутится. Провод обжимается двумя винтами.

[Alex]

Отлично получилось!

[Justas*]

Если устройство использовать как стационарное, процесс переключения можно автоматизировать и обойтись без дистанционного включения.
Достаточно питание на реле, брать с одного из усилителей.

[LinuxManiac]

Завидую тщательности и уровню изготовления.

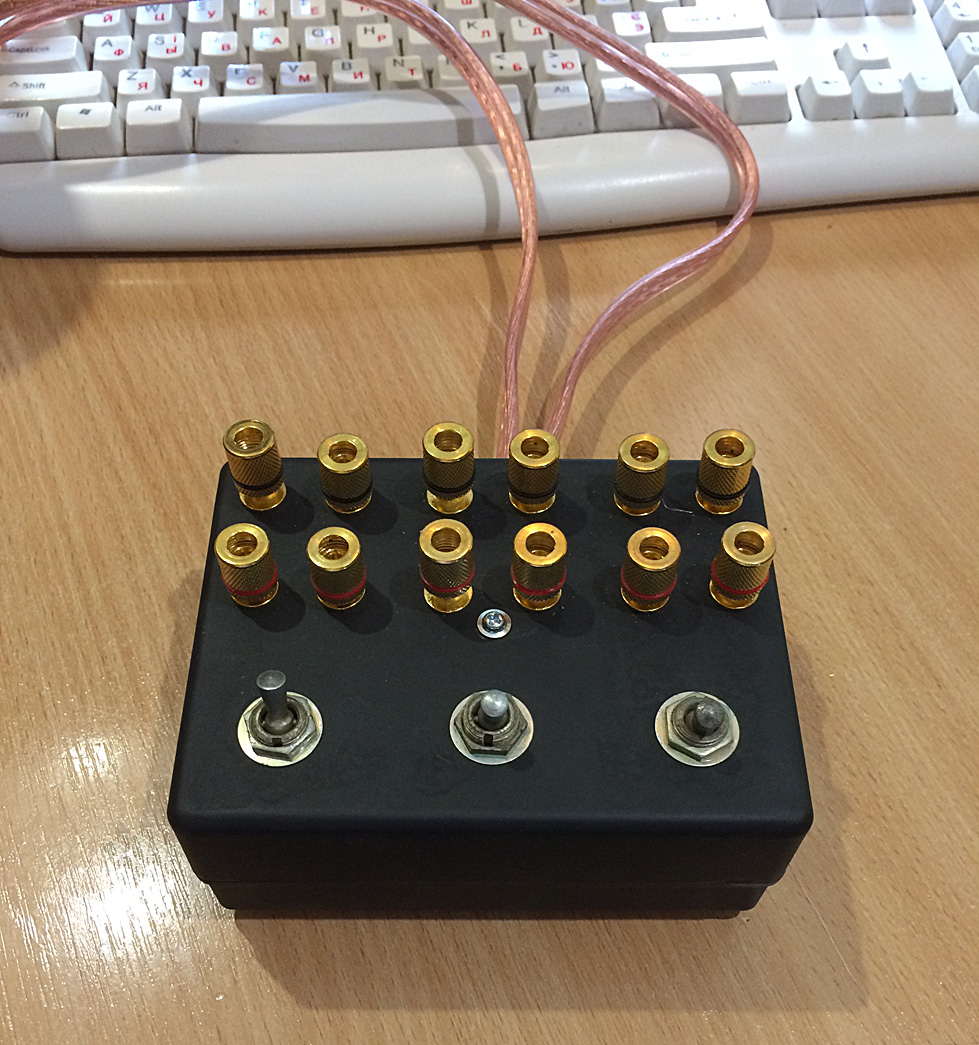

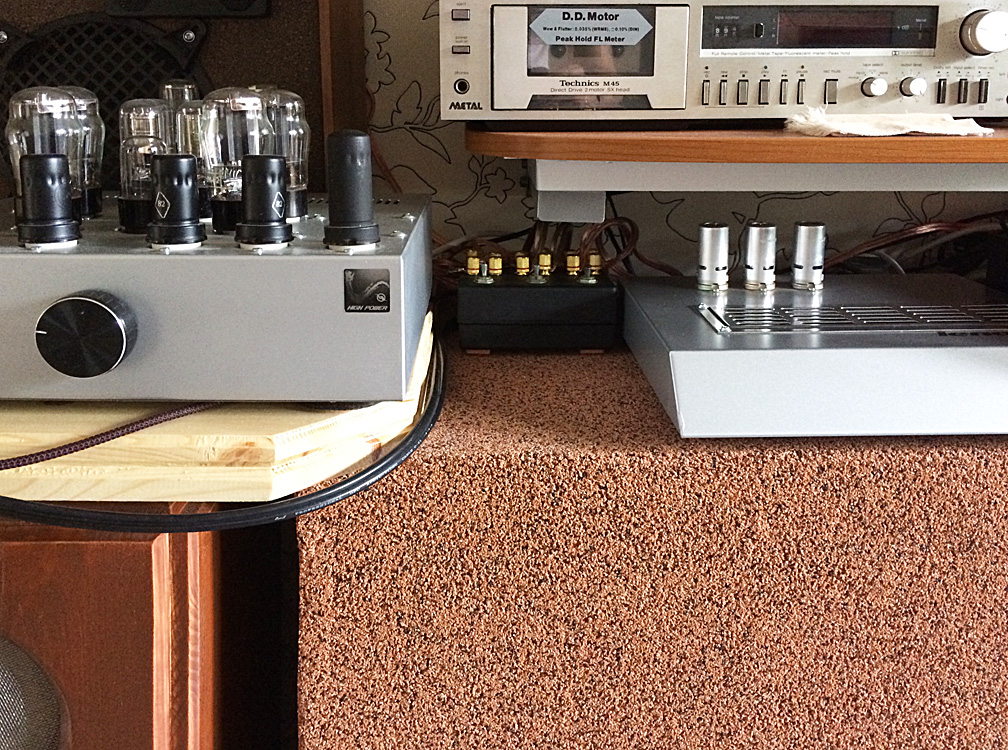

У меня - все проще - три сдвоенных тумблера и все. Но можно, кроме включения одной из трех пар АС, параллельно включать две или три пары.

[Justas*]

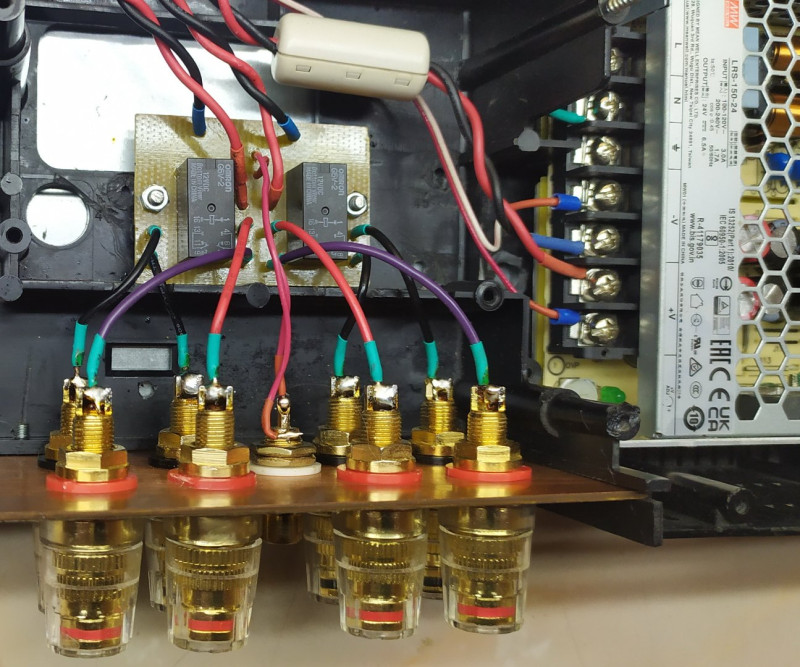

Тоже обзавёлся переключателем АС. В отличии от переключателя УМ
download/file.php?id=2576
устройство стационарное, в корпусе усилителя.
Реле Omron G5V-12. Контакты запараллелены, переключается только «горячий» провод АС.
Переключение с ИК пульта.
