Tpa3255 питание от акума и балансный вход.

[audiomaniac3]

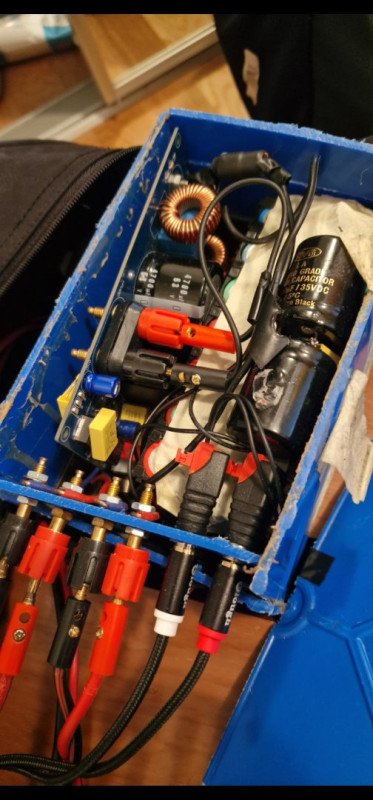

Здравствуйте,ситуация такая, прочитав хорошие отзывы об этой плате на tpa3255 в интернете решил заказать её себе,плата китайский клон aiyima a07 если не ошибаюсь,так как класс д очень привязан к качественному источнику питания взялся за это дело кардинально и собрал из батареек 18650 акум,26 вольт и примерно 140-150 ватт на одном заряде,сделал для усилка коробку,очень удобно, так сказать переносной hi-fi,брал на дачу,играл усилок часов восемь на средней громкости,для меня это гораздо больше чем нужно,автономностью я доволен,когда менял на плате кондеры, случайно содрал одну дорожку, слава богу всё работает сейчас там кондер,фото не много старое,есть пару интересующих меня вопросов так как совершенствованию нет предела.

Можно ли подключится в обход оу с балансной аудио карты, у меня hidizs s9 pro, если кто знает подскажите куда подпаять + и - левого и правого канала, к конденсатору или нет.

Стоит ли заменить дешевые электролиты на керамику такого же или большего номинала? Есть еле слышимое шипение из динамиков,но если таким образом можно и его убрать тогда бы я попробовал.

Стоит ли поменять индуктивность на выходе усилителя,если да то на какую,вроде как стоят дросселя на 10 uh, у меня колонки edifier 1280 вч динамик на 4ома,нч сч динамик на 6 ом.

Буду рад услышать ответы, особенно интересует балансное подключение в обход оу.

[IT-Prof]

Без схемы здесь ничего не придумать, нужна схема усилителя. Шипение вы не уберете поменяв конденсаторы.

[audiomaniac3]

Без схемы здесь ничего не придумать, нужна схема усилителя. Шипение вы не уберете поменяв конденсаторы.

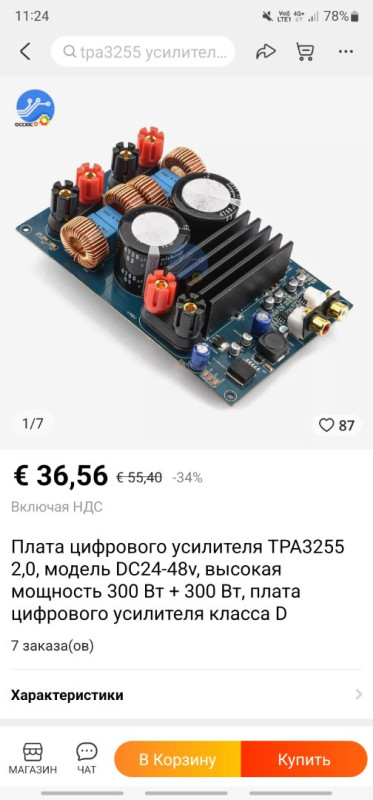

Вот эта плата на aliexpress,только вот где и как посмотреть модель этой платы не знаю, где можно это узнать?

[PJK]

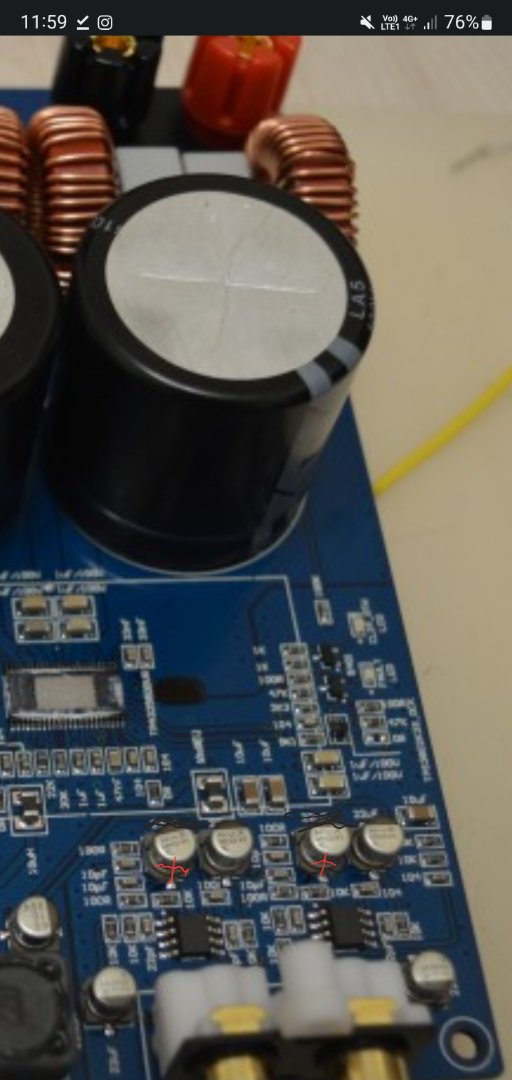

На этом оригинальном фото хоть всё видно, в отличие от Вашей.
На вскидку... Четыре конденсатора - электролита (которые рядом с ОУ), плюсовые выводы, те что идут к выходам операционных усилителей, перерезаете дорожки.
И на эти плюсовые выводы подаёте дифф. сигнал.
Это варварский способ. А по хорошему буферы необходимо оставить, но для этого нужна схема принципиальная и разводка печатной платы!
А если честно, то оставьте как есть! Улучшения по звучанию Вы не услышите.

[audiomaniac3]

На этом оригинальном фото хоть всё видно, в отличие от Вашей.
На вскидку... Четыре конденсатора - электролита (которые рядом с ОУ), плюсовые выводы, те что идут к выходам операционных усилителей, перерезаете дорожки.
И на эти плюсовые выводы подаёте дифф. сигнал.
Это варварский способ. А по хорошему буферы необходимо оставить, но для этого нужна схема принципиальная и разводка печатной платы!
А если честно, то оставьте как есть! Улучшения по звучанию Вы не услышите.

Так,значит сюда подпаять плюсы обрезав эти дорожки от оу,а минусовые контакты куда подпаять и сигнал обязательно должен проходить через конденсаторы?

[Justas*]

Судя по плате, схема точно такая же как в FX-Audio - FX502S PRO. Естественно, распиновка у 3250 и 3255 разная.
download/file.php?id=2775
На ОУ выполнен преобразователь несимметричного сигнала в дифференциальный.
Режьте дорожки и подсоединяйте к дифф. выходам напрямую, как советует PJK.
Но буферы действительно лучше оставить на плате. Для этого дрожек придётся резать больше. Плюс дополнительные соединения. Возможно потребуется заменить резисторы в ООС, чтобы каждый из них работал с единичным усилением (повторителем).

Так,значит сюда подпаять плюсы обрезав эти дорожки от оу,а минусовые контакты куда подпаять и сигнал обязательно должен проходить через конденсаторы?

Минусовые уже подпаяны куда надо. Конденсаторы нужны, на входах чипа постоянка, около 4-х вольт.

[Justas*]

Если имеется в виду минусовые дифф.выходы, так они тоже подаются на конденсаторы. Их же там не 2 а 4. Смотрите распиновку чипа. Input A,B,C,D.

[audiomaniac3]

Если имеется в виду минусовые дифф.выходы, так они тоже подаются на конденсаторы. Их же там не 2 а 4. Смотрите распиновку чипа. Input A,B,C,D.

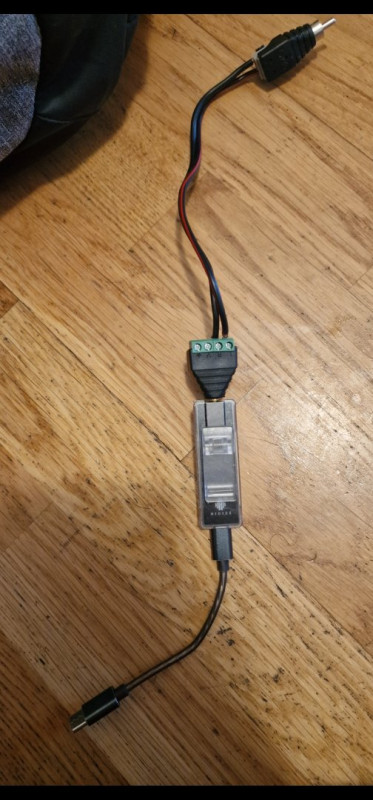

Я имею ввиду у меня вот такой цап с trrs 2.5 балансным выходом и вот я интересуюсь куда подпаять левый плюс,левый минус,правый плюс,правый минус, чтобы передать сигнал в обход оу,для меня многие термины в электронике дремучий лес,но паять я умею и если бы кто-то нарисовал на картинке усилителя куда подпаяться,то это было бы замечательно

[audiomaniac3]

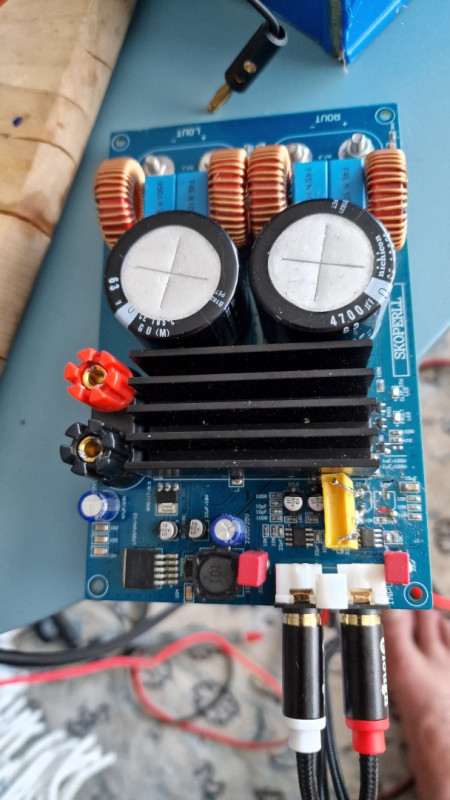

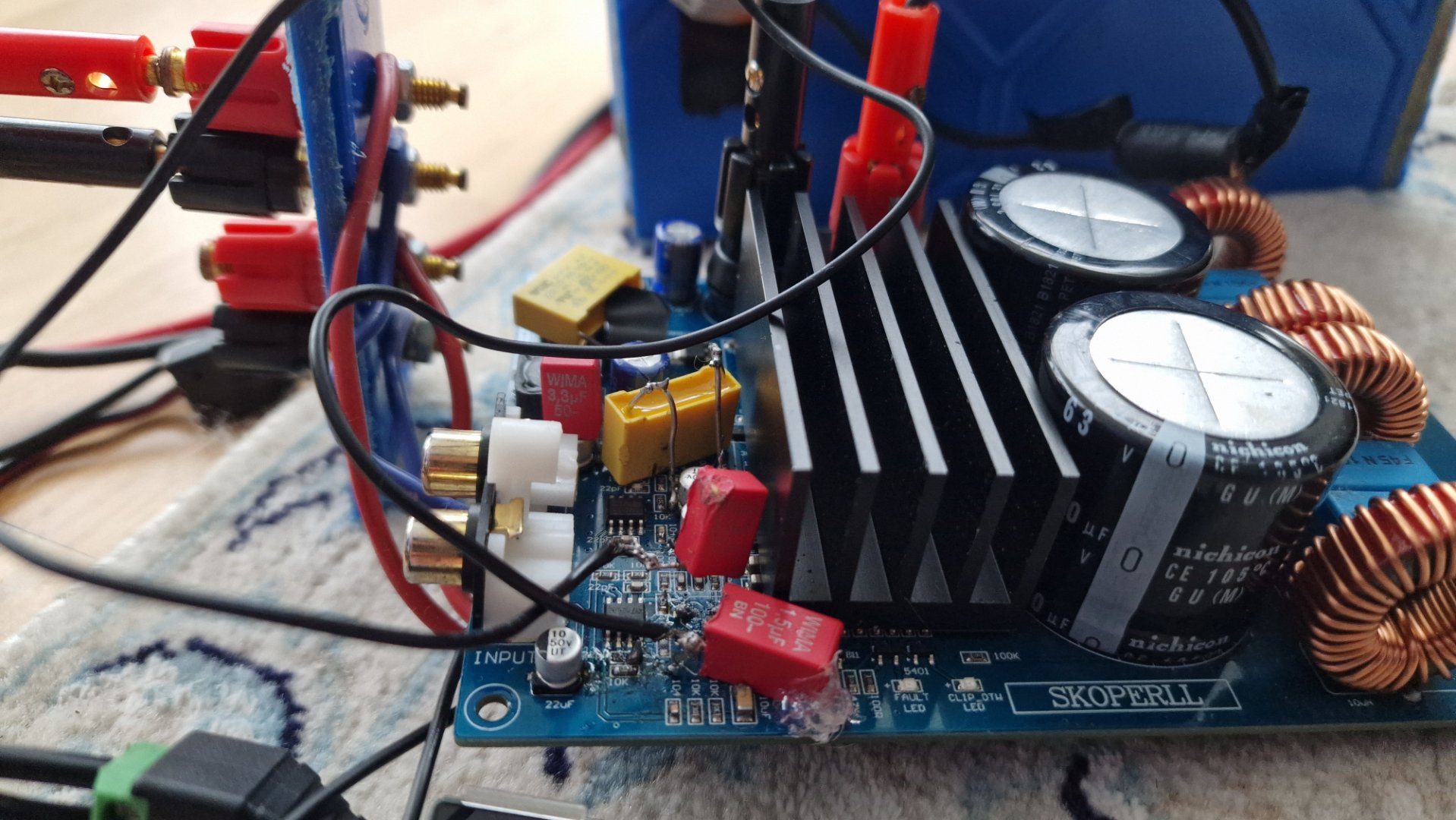

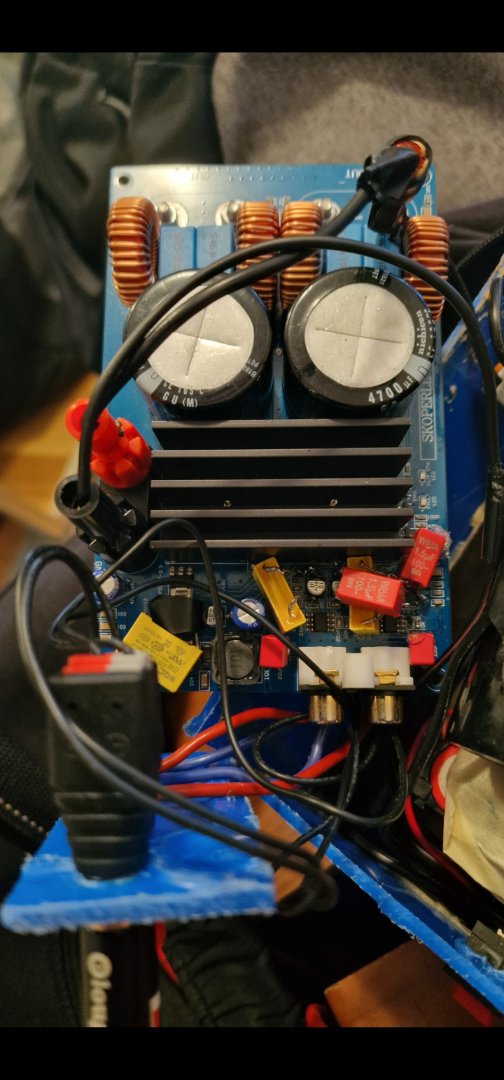

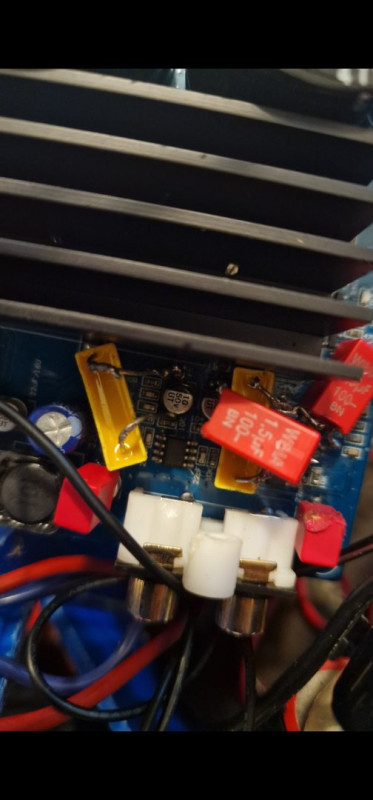

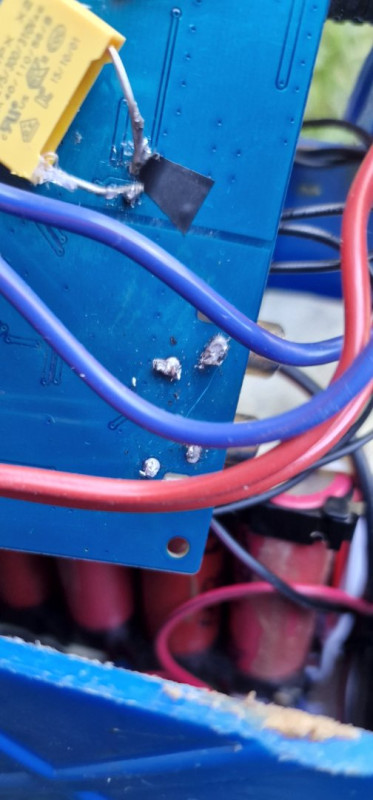

Вот еще фото платы

[Dj Maxim Slim]

ну с красненькими ВИМА вообще должен на голову выше звучать

[Justas*]

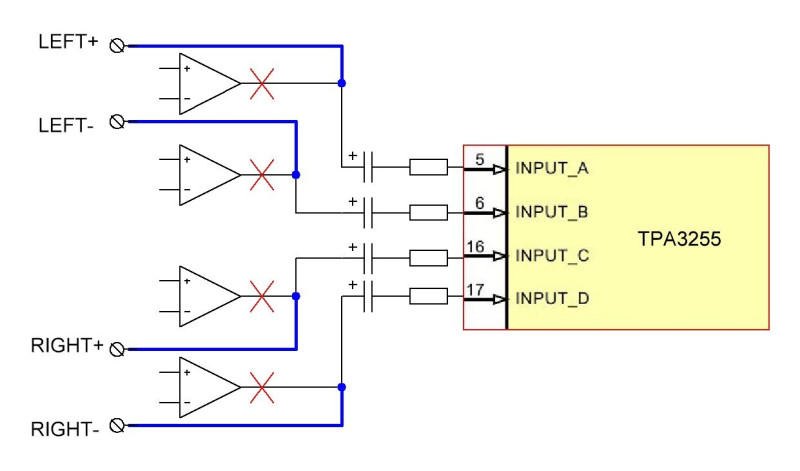

Вот так понятно?

Но сначала нужно проследить (вызвонить) на какой пин чипа, идёт каждый конденсатор.
Можно ничего не резать, а выпаять конденсаторы и подключить их к переходнику.


Колхоз конечно, но Вы уже с шунтами наколхозили.
Ещё один момент, с полярностью конденсаторов. В штатной схеме, на входе чипа около +4 В, на выходе ОУ - половина напряжения питания (+10/15 В). Поэтому конденсаторы включены минусом к чипу.
Если на выходе ЦАП напряжение 0 В, или меньше +4 В, полярность нужно поменять. Или поставить неполярные конденсаторы.

[Dysindich]

Все же, неполярные электролиты лучше не использовать в цепях с постоянным напряжением. (ИМХО)

[audiomaniac3]

Вот так понятно?
Но сначала нужно проследить (вызвонить) на какой пин чипа, идёт каждый конденсатор.
Можно ничего не резать, а выпаять конденсаторы и подключить их к переходнику.
Колхоз конечно, но Вы уже с шунтами наколхозили.
Ещё один момент, с полярностью конденсаторов. В штатной схеме, на входе чипа около +4 В, на выходе ОУ - половина напряжения питания (+10/15 В). Поэтому конденсаторы включены минусом к чипу.
Если на выходе ЦАП напряжение 0 В, или меньше +4 В, полярность нужно поменять. Или поставить неполярные конденсаторы.

Спасибо большое, да вот так понятно,оказалось даже проще чем я думал ,в интернете написано 4.1 вольт на балансом выходе цапа без нагрузки,благодарю за доскональное объяснение, а то я дуб дубом в этом вопросе

[audiomaniac3]

Все же, неполярные электролиты лучше не использовать в цепях с постоянным напряжением. (ИМХО)

Да, темболее они не так дорого стоят,я вообще по мере своих скромных знаний где-то что-то читал,смотрел видео как можно доработать усилитель для более качественного звука, уже лет 10 назад понял что переносные Bluetooth
колонки от лукавого,поэтому и собрал этот усилитель и как могу улучшаю все цепочки звукового тракта недавно впаял в колонки кроссовер еще лучше звук стал,так тут еще недавно в плеере neutron вышло обновление позволяющее рендерить PCM > DSD(256) с этими настройками звук мягче стал и приятнее,а если мне в обход оу да еще и с WIMA конденсаторами подпаять балансный выход цапа,то это будет самый лучший Hi-Fi звук на сельской дискотеке

[Justas*]

в интернете написано 4.1 вольт на балансом выходе цапа без нагрузки

Ставьте неполярник или плёночный. Достаточно 1 мкФ, частота среза будет 8 Гц.

[audiomaniac3]

в интернете написано 4.1 вольт на балансом выходе цапа без нагрузки

Ставьте неполярник или плёночный. Достаточно 1 мкФ, частота среза будет 8 Гц.

Вот эти красненькие wima и использую, двое по 1.5uf двое по 3uf, у меня в neutron частотой срез настроен,так что думаю проблем не будет, даже интересно стало протестировать через рмаа этот усилитель,думаю в такой компановке ,должен выдать достойный результат,все-таки питание от батареи,а не от розетки.

[Justas*]

Красненькая Wima разная бывает. Судя по фото, у Вас MKS-2. Диэлектрик Polyester (PET), по нашему лавсан.
https://www.wima.de/wp-content/uploads/ ... _MKS_2.pdf
https://fr.aliexpress.com/i/32803404967 ... pt=glo2fra
Для звука нужен полипропилен (MKP).

[PJK]

Чтобы убедиться где лавсан а где полипропилен:
- берём конденсатор и подключаем его к прибору измерения ёмкости. Начинаем нагревать феном, не выше 90 градусов по Цельсию. Если ёмкость начинает расти, это лавсан. Если падает - полипропилен.
Очень много подделок!

[Justas*]

Интересный метод. Возьму на заметку.
В данном случае (Wima), тип элементарно определяется по размеру.
Берём даташит на MKS-2 и MKP-4. На фото 1,5µF*100V
https://www.wima.de/wp-content/uploads/ ... _MKS_2.pdf
https://www.wima.de/wp-content/uploads/ ... _MKP_4.pdf
Лавсан на полипропилен подделывать не будут.

[audiomaniac3]

Интересный метод. Возьму на заметку.
В данном случае (Wima), тип элементарно определяется по размеру.
Берём даташит на MKS-2 и MKP-4. На фото 1,5µF*100V
https://www.wima.de/wp-content/uploads/ ... _MKS_2.pdf
https://www.wima.de/wp-content/uploads/ ... _MKP_4.pdf
Лавсан на полипропилен подделывать не будут.

Подпаял покачто один канал 3.3uf на + и 1.5uf на минус,колонки играют,но почемуто тише, примерно на половину чем было,в чем может быть дело?

[Justas*]

Так и должно быть. Штатные ОУ увеличивают амплитуду сигнала в 2 раза.

[audiomaniac3]

Так и должно быть. Штатные ОУ увеличивают амплитуду сигнала в 2 раза.

Ну получается, либо громкость, либо качество субъективно после этой процедуры сцена стала гораздо шире, если закрыть глаза,тяжело определить где играет музыка,может если кто-то захочет повторить эту процедуру,однозначно того стоит, для квартиры громкости хватает с огромным запасом,вот для улицы покачто спорно.

[audiomaniac3]

Так и должно быть. Штатные ОУ увеличивают амплитуду сигнала в 2 раза.

Записал видео своих трудов https://youtu.be/XFlWVeiQ57w

Гулять так по полной нашел совет в интернете поставить на 11 и 14 ногу керамику емкостью побольше, а что на счет выходных дросселей? Дросселя должны быть только по 10uh? Какие тогда лучше взять на замену штатных?

[Justas*]

От номиналов выходного LC фильтра зависит частота среза, а от сопротивления нагрузки, его добротность.
В FX-Audio - FX502S PRO стоят 10 мкГн и 1 мкФ.
Вот такую АЧХ, я получил на резистивную нагрузку:
download/file.php?id=2927&mode=view
С реальным импедансом АС, будет иначе.
Качество конденсатора и особенно материал сердечника катушки, влияют на THD усилителя.
Конденсатор рекомендуется полипропиленовый, типа Kemet PHE426.
По сердечнику и в целом по фильтру, можно прочитать здесь:
https://www.ti.com/lit/an/slaa701a/slaa ... e.com%252F
Так же, всё это обсуждалось в теме:
viewtopic.php?t=719

[audiomaniac3]

От номиналов выходного LC фильтра зависит частота среза, а от сопротивления нагрузки, его добротность.
В FX-Audio - FX502S PRO стоят 10 мкГн и 1 мкФ.
Вот такую АЧХ, я получил на резистивную нагрузку:
download/file.php?id=2927&mode=view
С реальным импедансом АС, будет иначе.
Качество конденсатора и особенно материал сердечника катушки, влияют на THD усилителя.
Конденсатор рекомендуется полипропиленовый, типа Kemet PHE426.
По сердечнику и в целом по фильтру, можно прочитать здесь:
https://www.ti.com/lit/an/slaa701a/slaa ... e.com%252F
Так же, всё это обсуждалось в теме:
viewtopic.php?t=719

А можно сделать балансое подключение к оу? Просто я прозванивал rca вход там земля общая,или же это сам rca вход с общей землей
под ним четыре контакта,для улицы тиховато играет просто.

[audiomaniac3]

От номиналов выходного LC фильтра зависит частота среза, а от сопротивления нагрузки, его добротность.
В FX-Audio - FX502S PRO стоят 10 мкГн и 1 мкФ.
Вот такую АЧХ, я получил на резистивную нагрузку:
download/file.php?id=2927&mode=view
С реальным импедансом АС, будет иначе.
Качество конденсатора и особенно материал сердечника катушки, влияют на THD усилителя.
Конденсатор рекомендуется полипропиленовый, типа Kemet PHE426.
По сердечнику и в целом по фильтру, можно прочитать здесь:
https://www.ti.com/lit/an/slaa701a/slaa ... e.com%252F
Так же, всё это обсуждалось в теме:
viewtopic.php?t=719

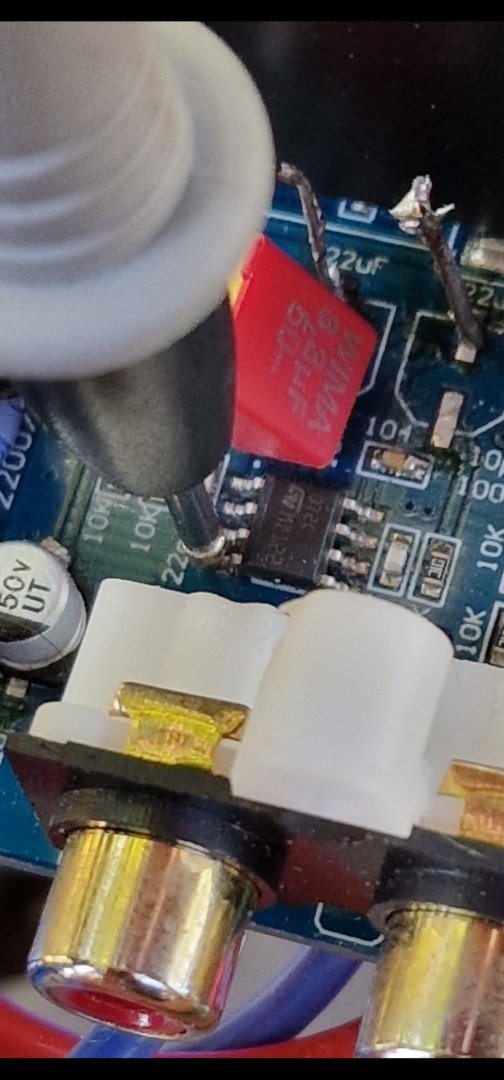

Прозвонив rca вход,вроде как первая ножка это и есть входной минус левого канала, получается мне просто нужно отпаять эту ножку и прицепить к ней провод оккуратно вернув конденсаторы на место и можно получить балансный аудио вход?

[Justas*]

А можно сделать балансое подключение к оу?

Можно. Но для этого придётся изрядно перелопатить плату. И какой в этом тогда смысл, Вы же хотели от ОУ избавиться.

Просто я прозванивал rca вход там земля общая,или же это сам rca вход с общей землей

Я же Вам давал схему
download/file.php?id=2775

Прозвонив rca вход,вроде как первая ножка это и есть входной минус левого канала, получается мне просто нужно отпаять эту ножку и прицепить к ней провод оккуратно вернув конденсаторы на место и можно получить балансный аудио вход?

Это 4-я ножка. Минус питания.

[audiomaniac3]

А можно сделать балансое подключение к оу?

Можно. Но для этого придётся изрядно перелопатить плату. И какой в этом тогда смысл, Вы же хотели от ОУ избавиться.

Просто я прозванивал rca вход там земля общая,или же это сам rca вход с общей землей

Я же Вам давал схему
download/file.php?id=2775

Прозвонив rca вход,вроде как первая ножка это и есть входной минус левого канала, получается мне просто нужно отпаять эту ножку и прицепить к ней провод оккуратно вернув конденсаторы на место и можно получить балансный аудио вход?

Это 4-я ножка. Минус питания.

Тихо играет просто с теми колонками которые я беру на улицу, надеялся что также просто будет подпаять провод отдельно к оу,но если нет то ладно

[audiomaniac3]

Вот так понятно?
Но сначала нужно проследить (вызвонить) на какой пин чипа, идёт каждый конденсатор.

На схеме после конденсаторов идут резисторы на 1к ом, для чего они нужны и как повлияет замена этих резисторов например на 500ом или же вообще их выпаять?

[Justas*]

После резистора конденсатор 1нФ на землю. Это ФНЧ, с частотой среза 160кГц.
PS
У Вас какое то неуёмное желание убить этот усилитель.
Замена электролитических конденсаторов на лавсановую плёнку, отказ от установленных ОУ в угоду дифф. включению, ни к чему ни приведёт.
Тем более при использовании подобного ЦАП и АС edifier 1280. А для улицы, вообще заморачиваться не стоит.
