Усилитель А класса JLH2003 c импульсным блоком питания

[Alex]

Решил в свой усилитель JLH2003 вместо линейного поставить импульсный блок питания и посмотреть, что получится.
Подробное видео по усилителю JLH2003 с линейным блоком здесь

Потребление усилителя 107 Вт

Вот замер на мощности 4 Вт с линейным блоком питания https://v-mire.net/wp-content/RMAA/JLH2 ... 20ASIO.htm

[Alex]

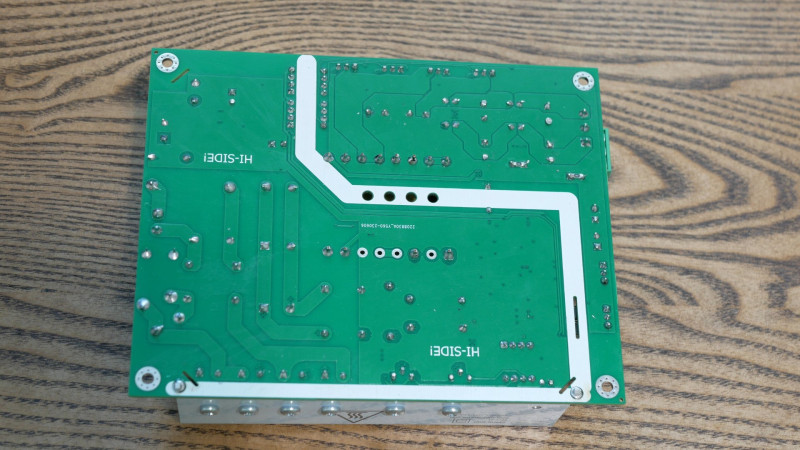

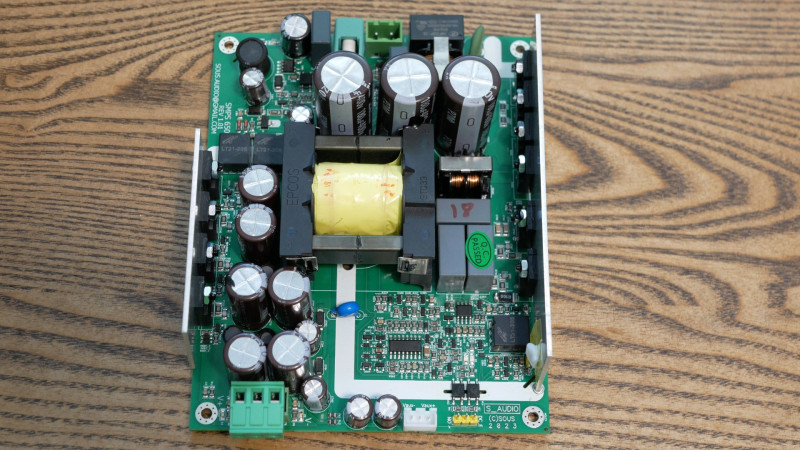

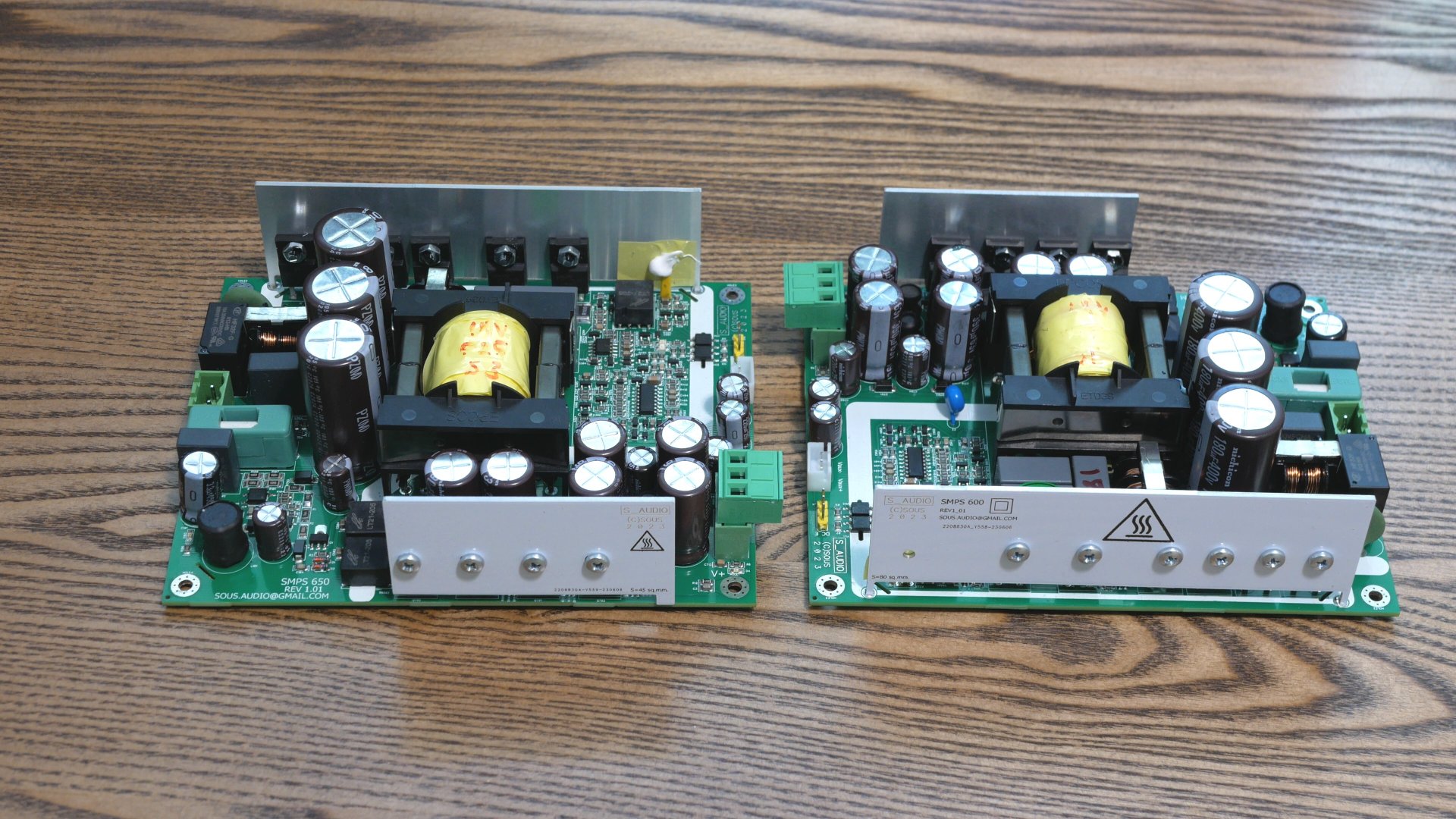

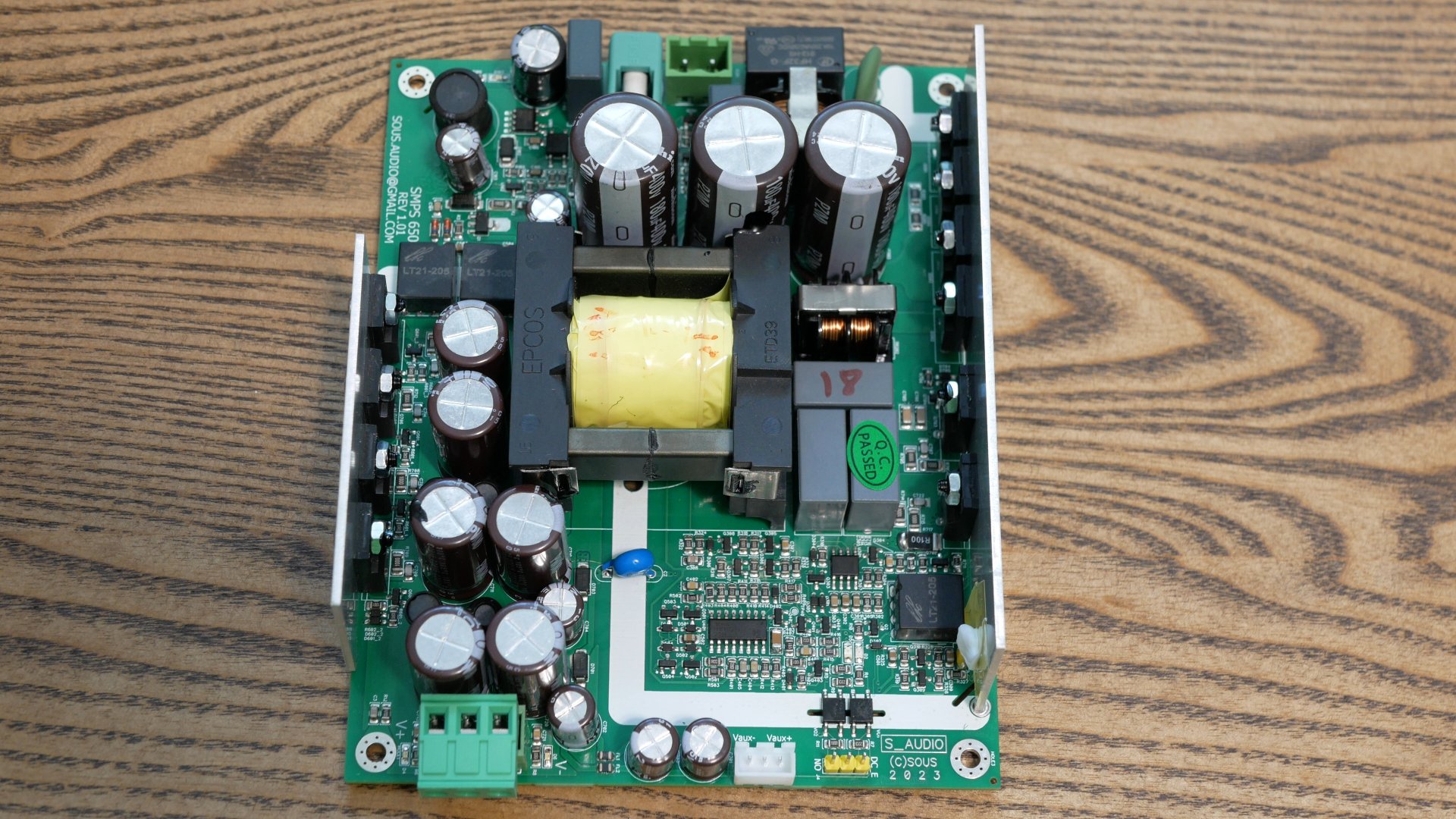

Приехали блоки питания производства Юрия. Я попросил сделать на выходе 19 Вольт.

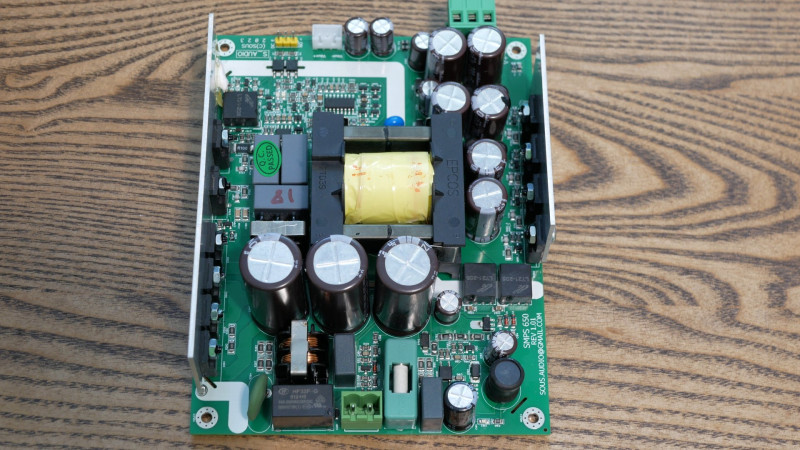

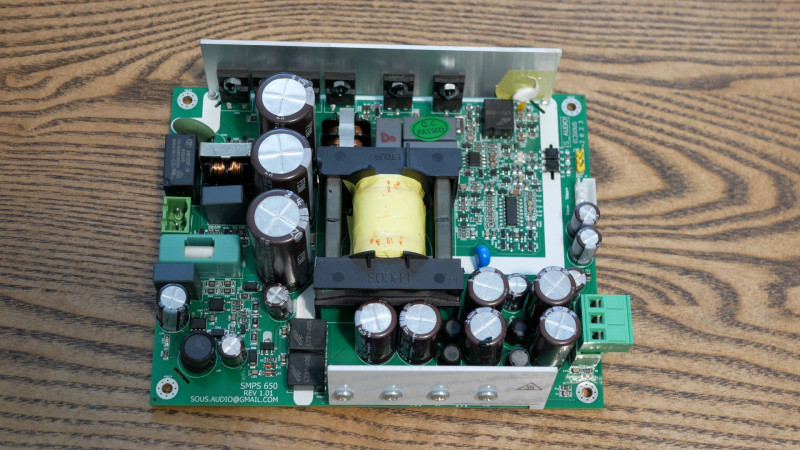

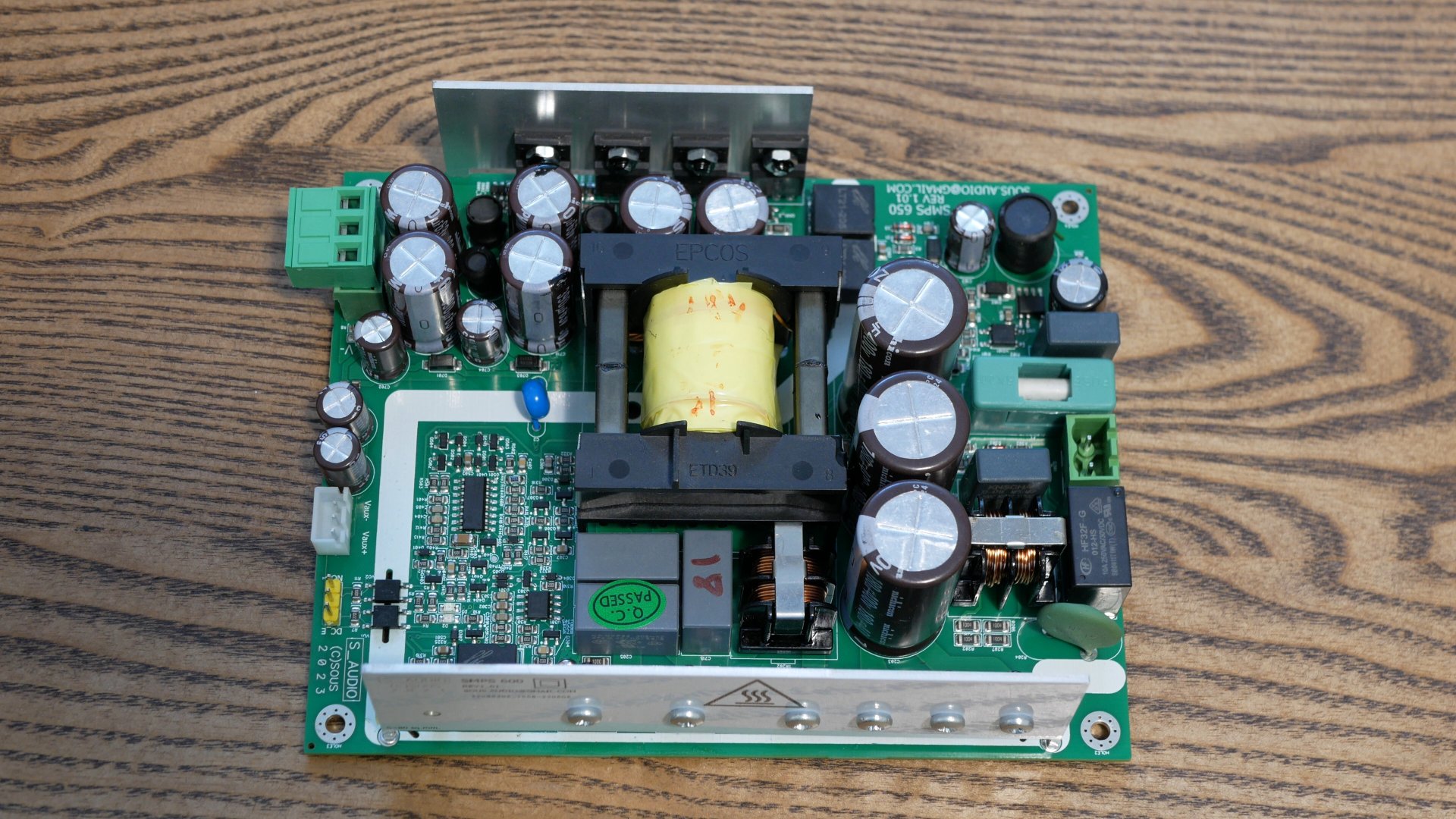

Блоки на вид очень качественно сделаны, они без стабилизации.

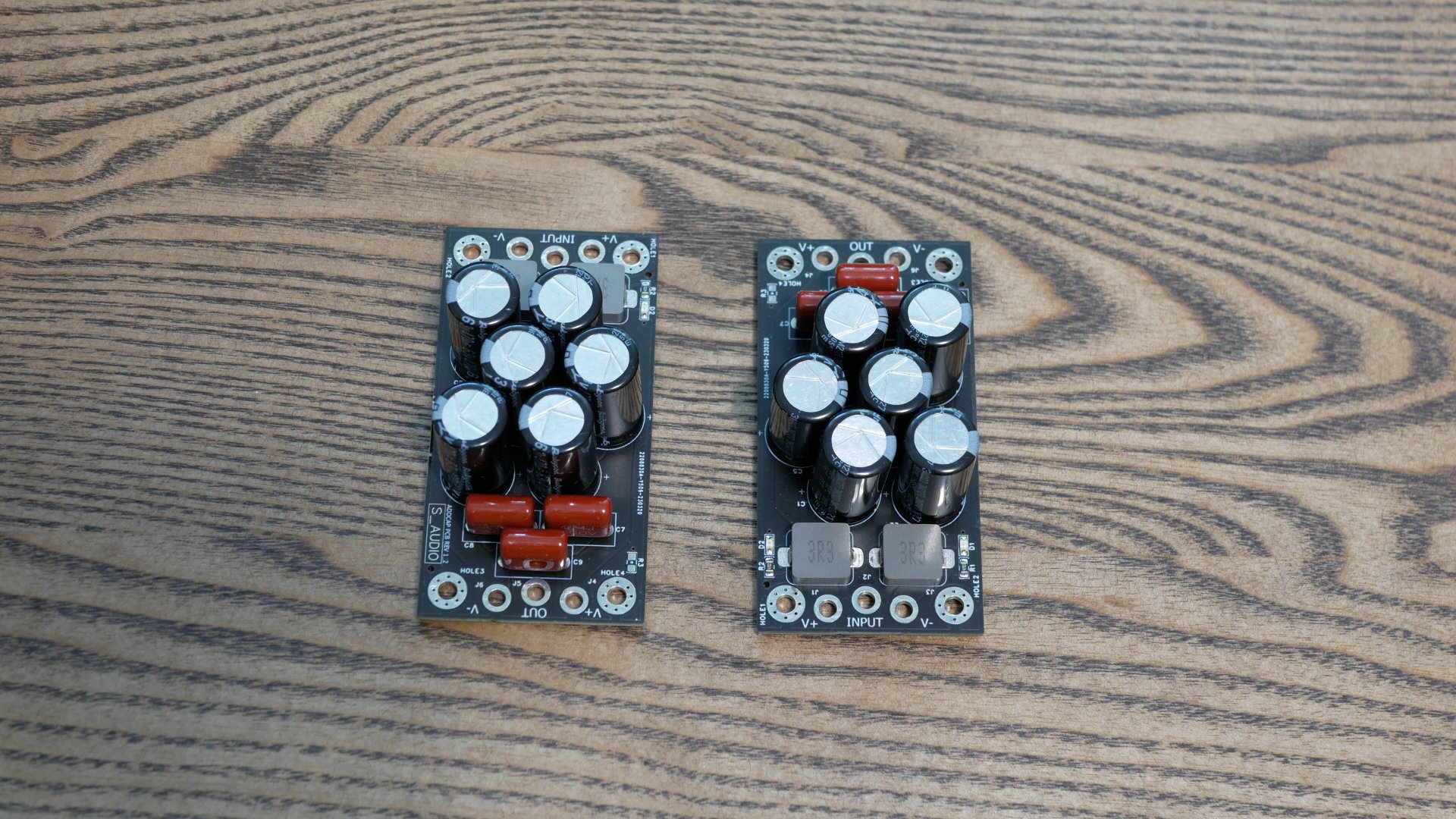

Также к ним еще дополнительные фильтры по питанию

[Alex]

Задача собственно простая, убрать трансформаторы и вместо них поставить импульсные блоки питания, затем сделать замеры и послушать, что получится. В теории особо ничего поменятся не должно а на практике посмотрим.

[Alex]

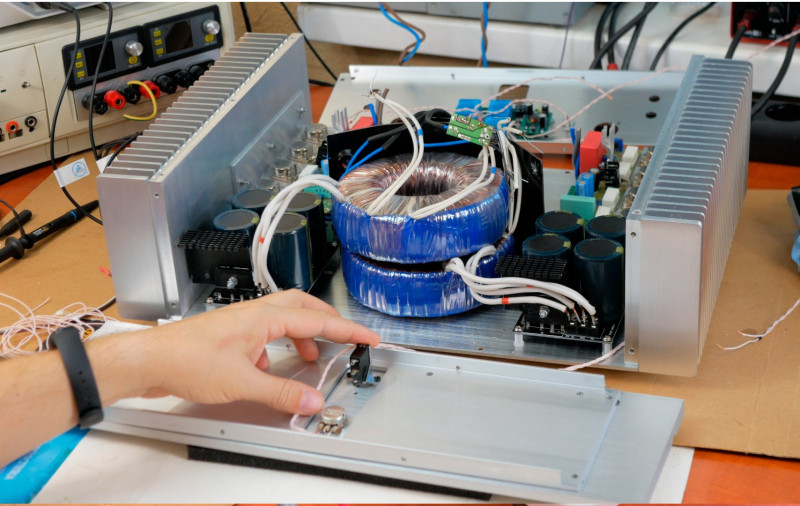

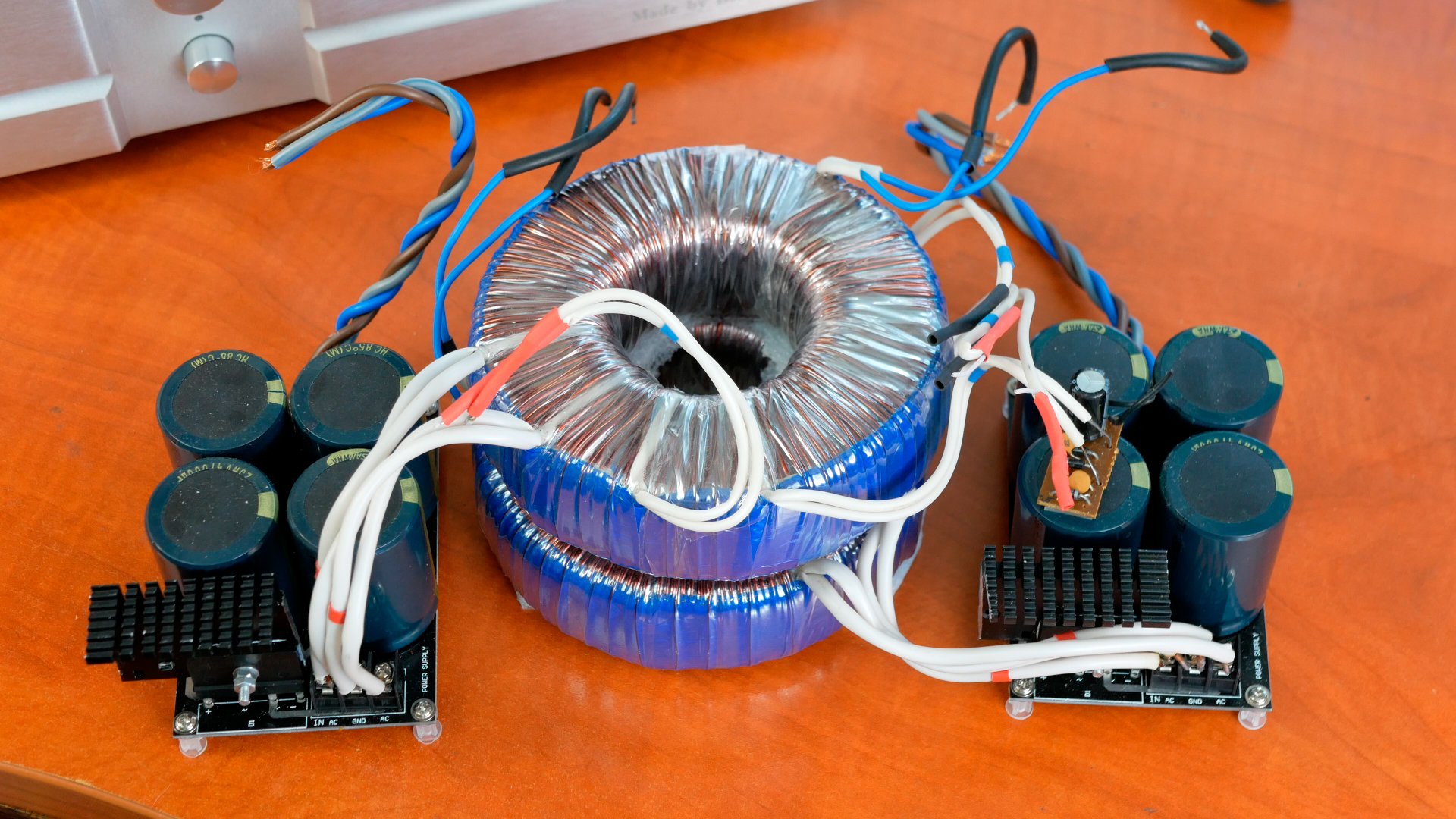

Извлечение трансформаторов прошло успешно, усилитель полегчал.

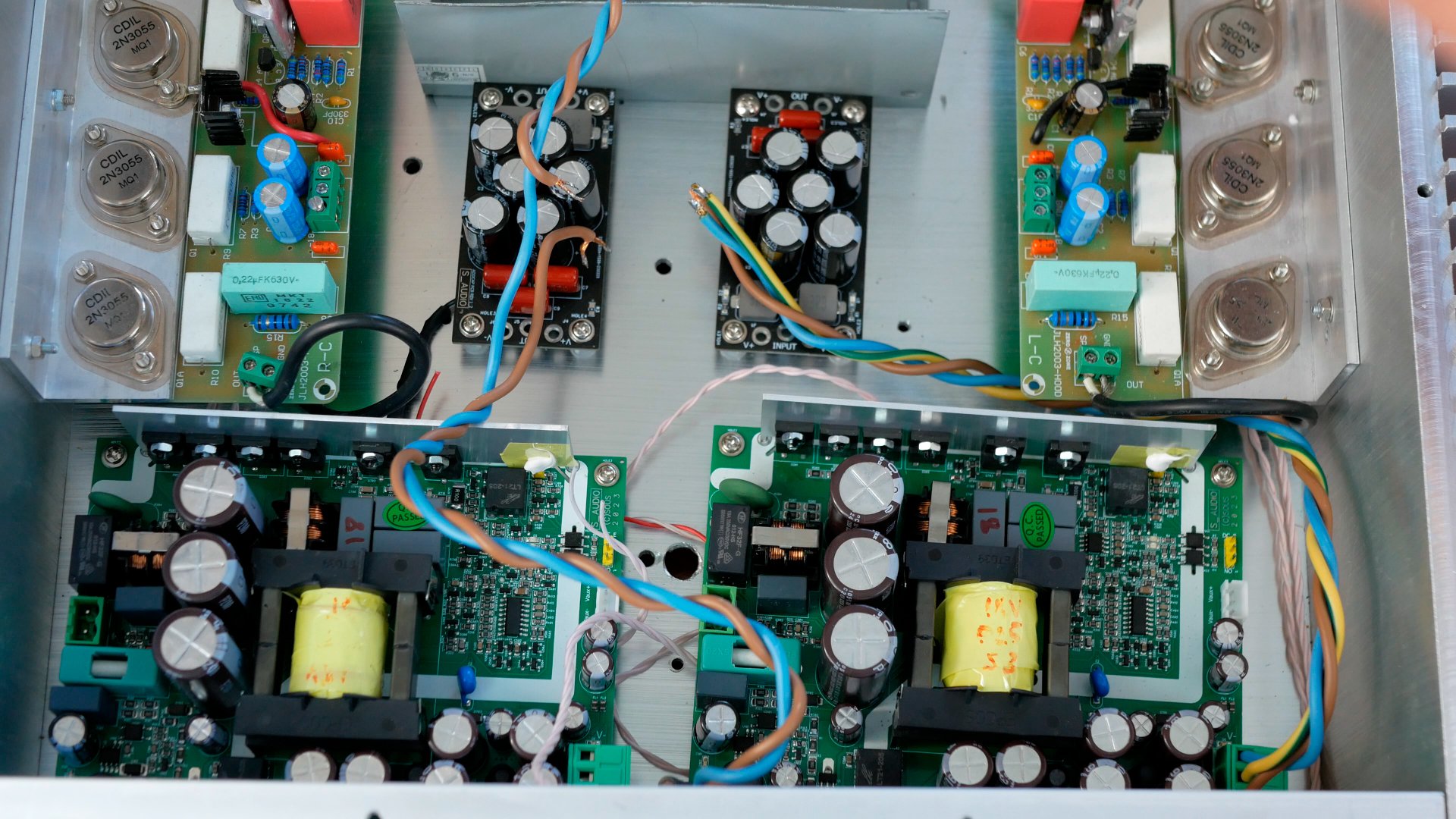

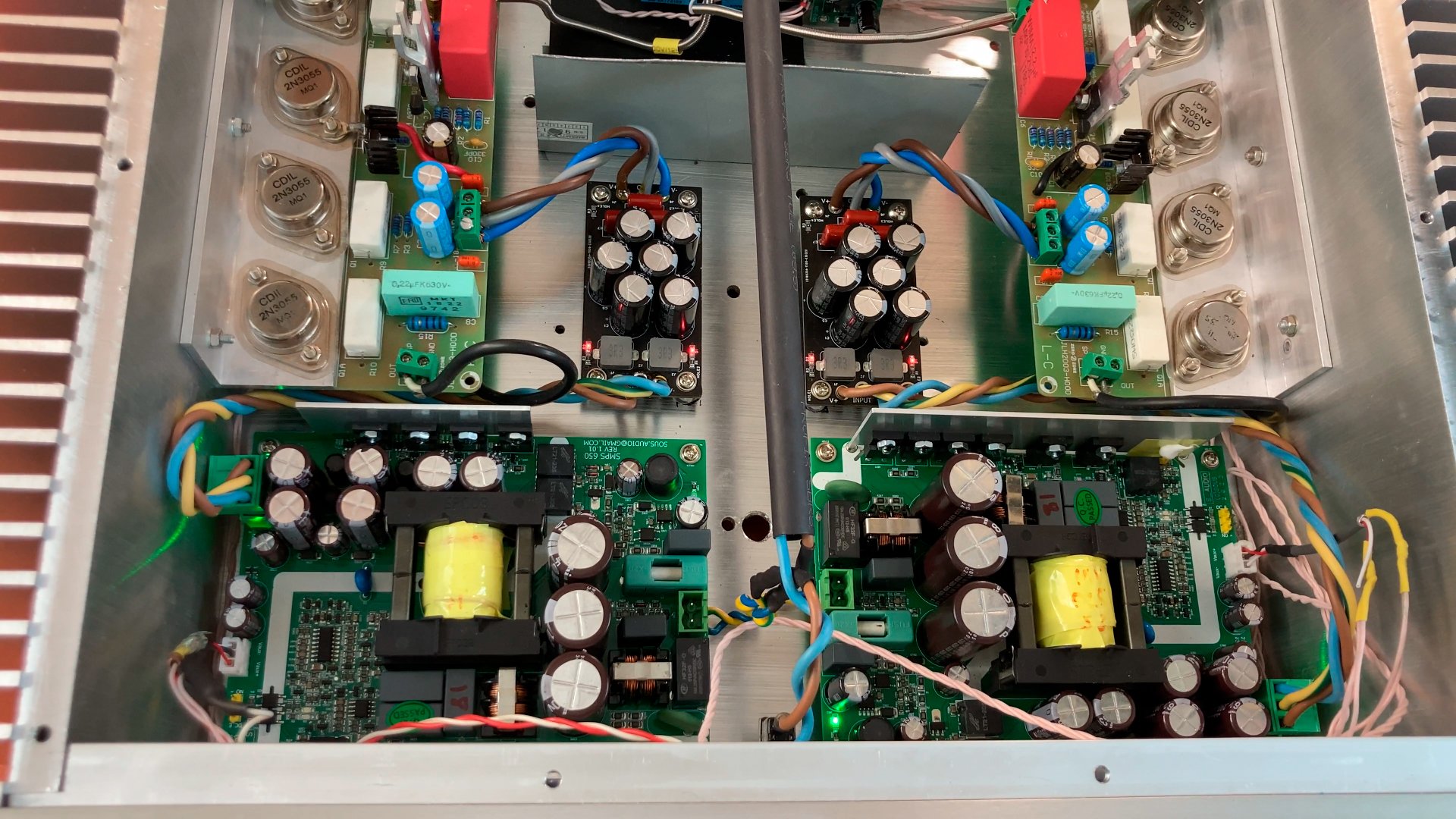

Прикидываю расположение, примерно будет так. Осталось это все соеденить до кучи.

[uriy]

Задача собственно простая, убрать трансформаторы и вместо них поставить импульсные блоки питания, затем сделать замеры и послушать, что получится. В теории особо ничего поменятся не должно а на практике посмотрим.

Я думаю что в названии темы крайне желательно указать что это не стабилизированный импульсный блок питания т.к. полагаю много людей будут введены в заблуждения и они будут делать неправильные выводы или предъявлять неправильные претензии.

[Alex]

Я в написал же, что они без стабилизации. Думаю читать все умеют

[uriy]

Я в написал же, что они без стабилизации. Думаю читать все умеют

Я говорю за заглавие темы. Само заглавие темы вводит в заблуждение, то что вы во втором посту указали что это таки не стабилизированный ИБП это конечно хорошо, но я считаю часто этого будет недостаточно. Любой человек которому интересно отличие звучания трансформаторного БП от ИБП будет ориентироваться по названию темы, а далее заходя в тему, он будет искать отзывы не читая посты которые не являются отзывами. Мало кто читает всю ветку, обычно идут по диагонали в поисках ответов на свои вопросы.

[Inok]

Че вы пристали к Алексу? Блок импульсный? Импульсный, какое заблуждение? Может еще в названии указывать тип импульсного, принцип работы и схему, что бы сразу было все понятое? И перечислить все детали, что бы не ввести в заблуждение.
Но вы не переживайте мы уже пол ветки заспамили нестабилизированым блоком питания, теперь ни кто не пропустит!

[Sous]

Да, хватило бы с головой одного блока питания А так немного тесно выходит

[Alex]

Нормально, это же двойное моно Hi End!

[Alex]

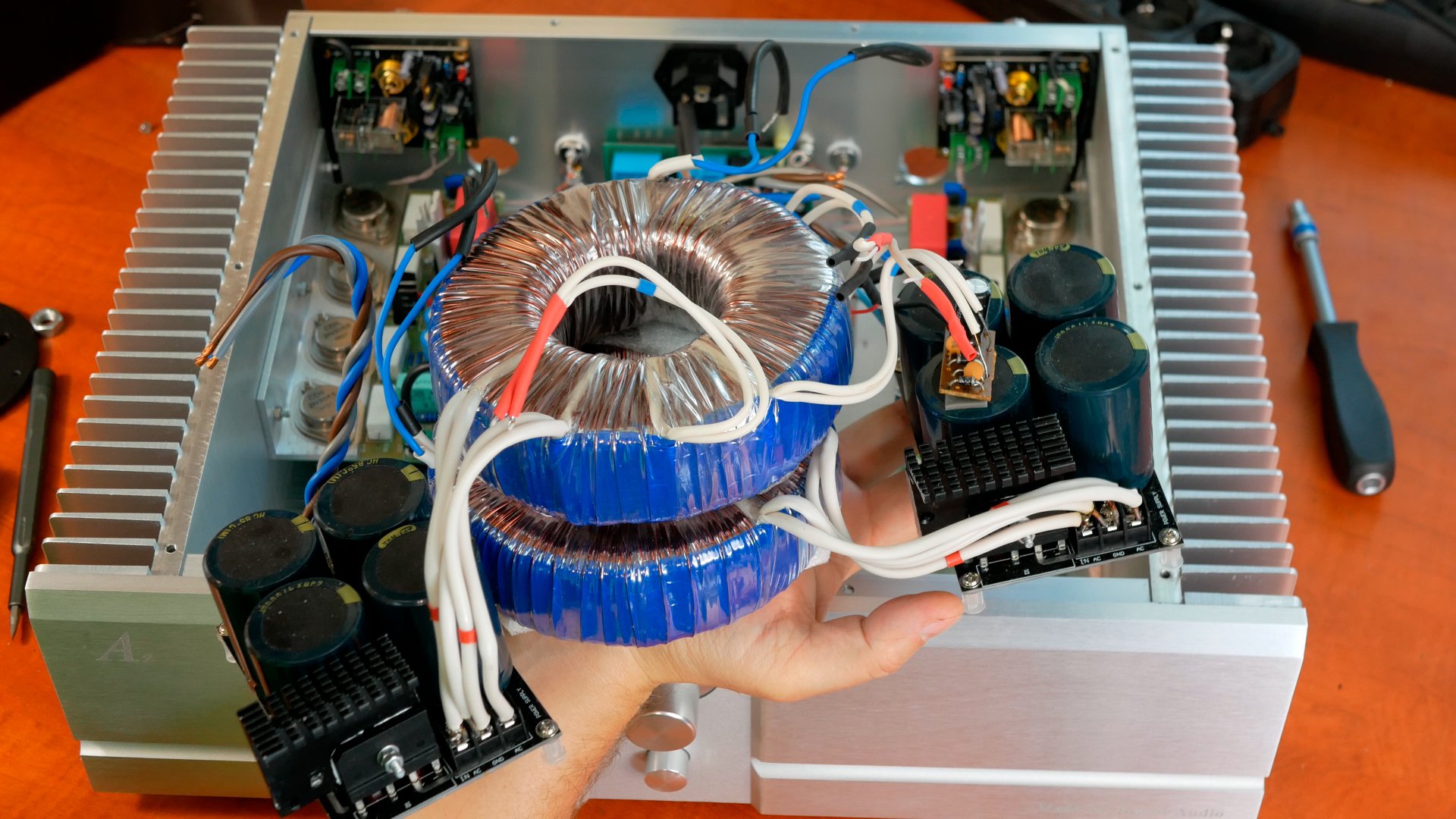

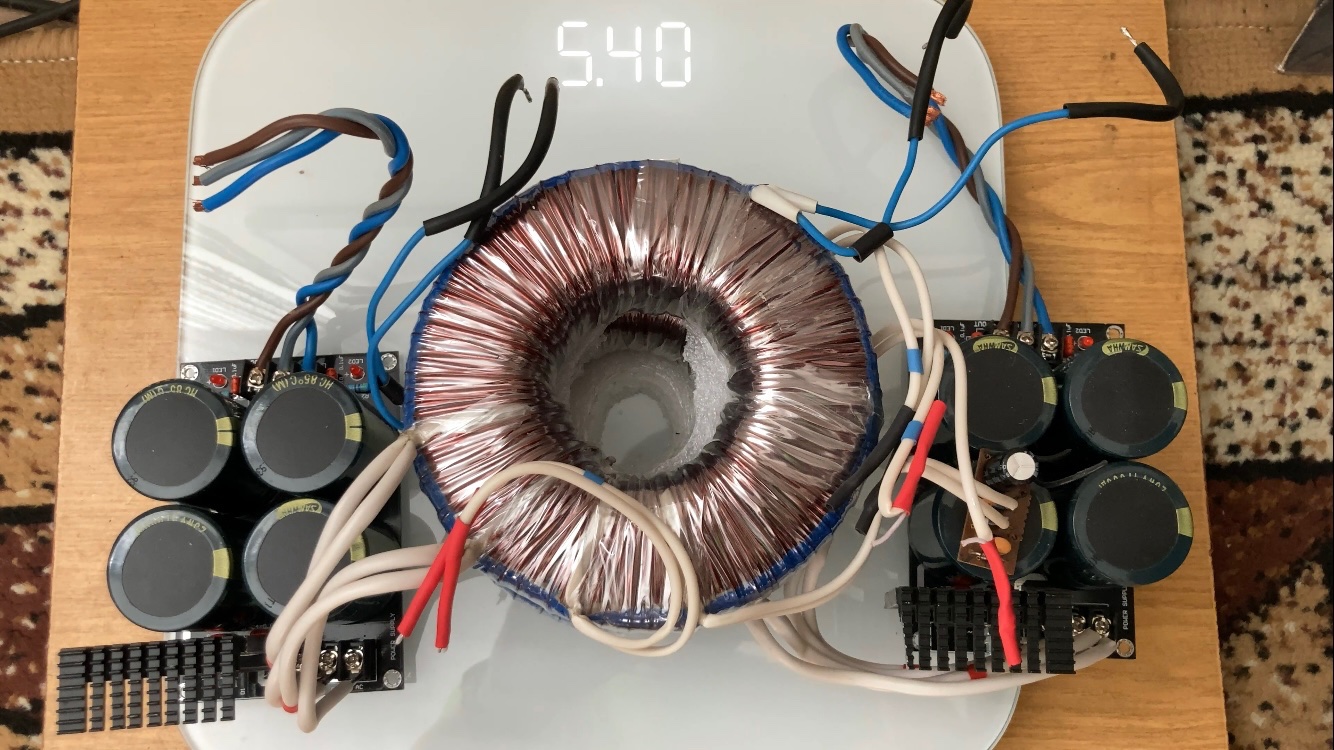

Взвесил трансформаторы с выпрямителем, нормально так весят, но я их далеко не закидываю, вдруг прийдется обратно ставить.

[Dr.Somebody]

Взвесил трансформаторы с выпрямителем, нормально так весят, но я их далеко не закидываю, вдруг прийдется обратно ставить.

Трансформатори харківські? Не гудять? На яку напругу зроблені?

[Alex]

Я уже не помню где заказывал, гудят но не сильно.
Трансформатор (ТТ250ВА 220\ 2*15В (8А), 2*12В (0,5А))

[Alex]

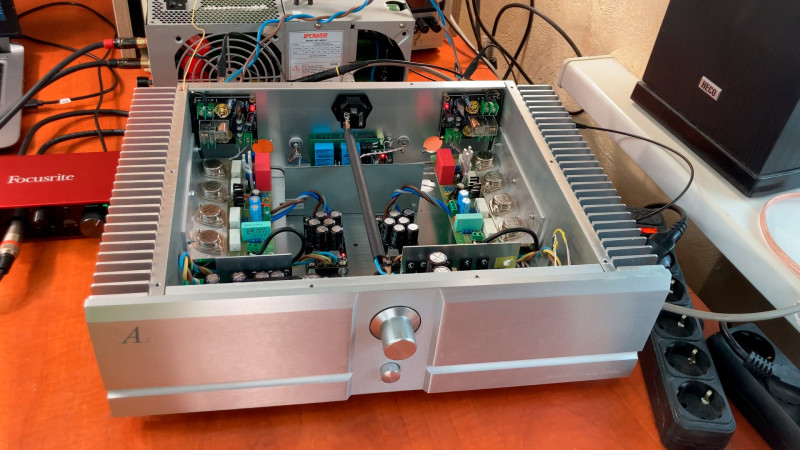

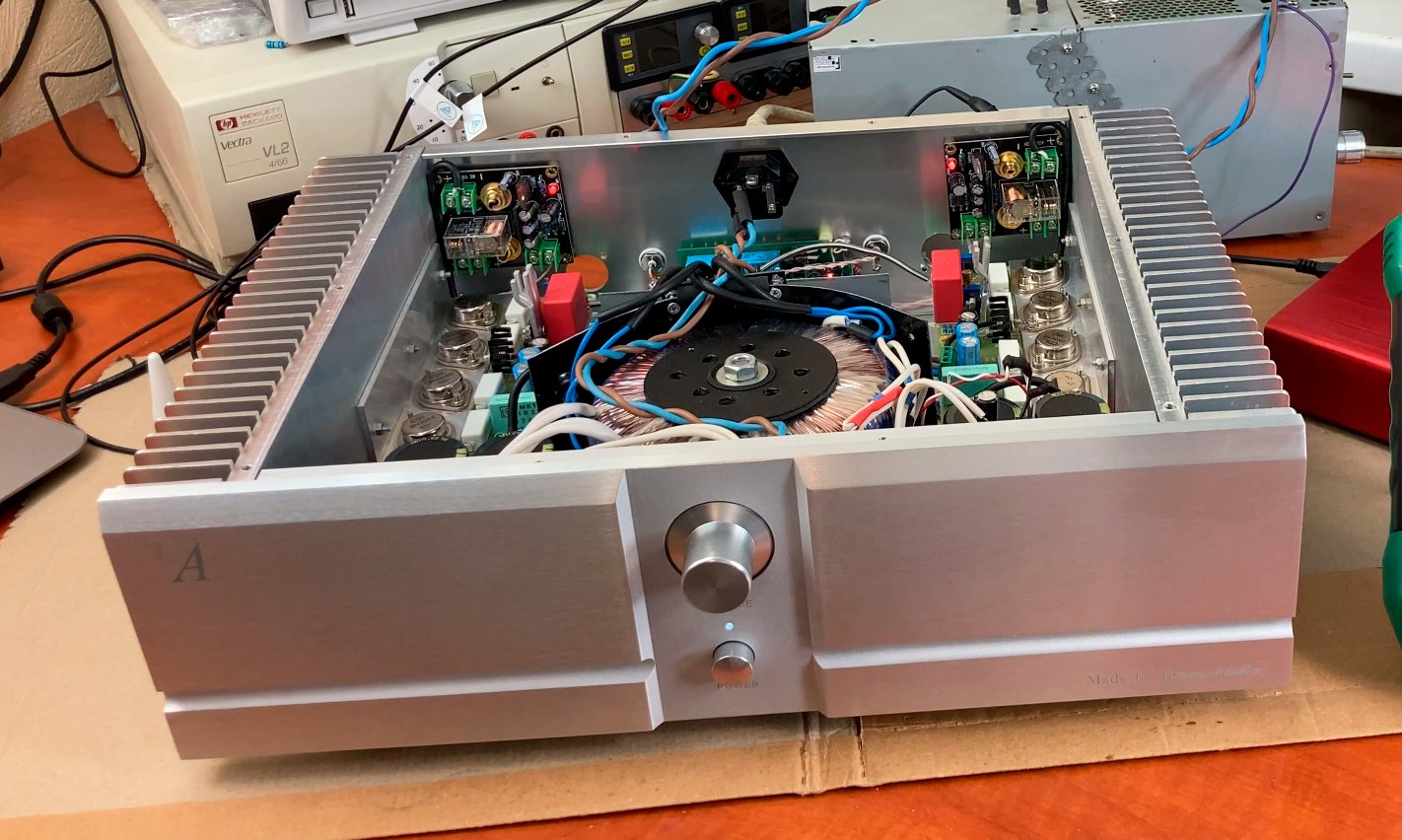

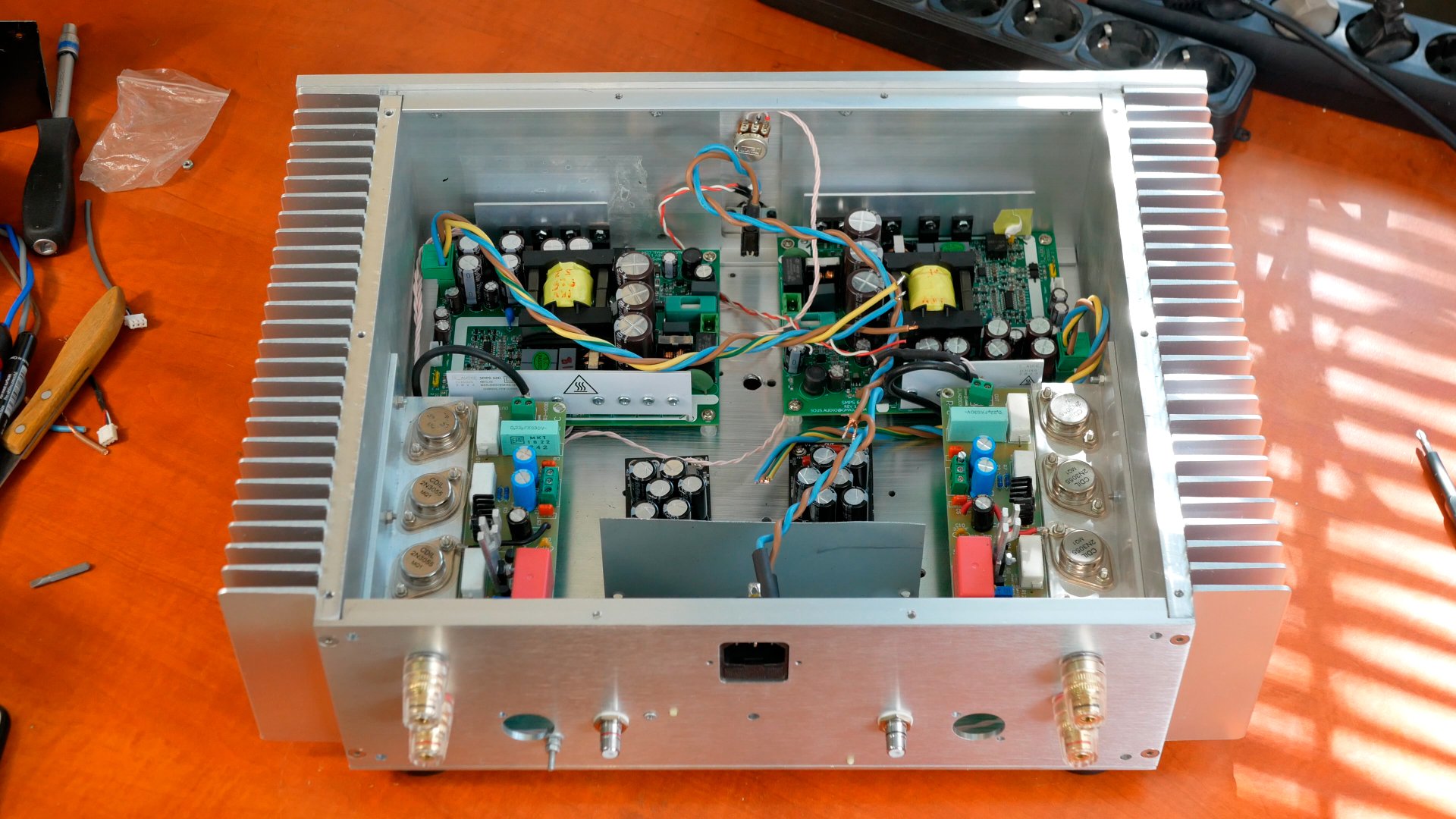

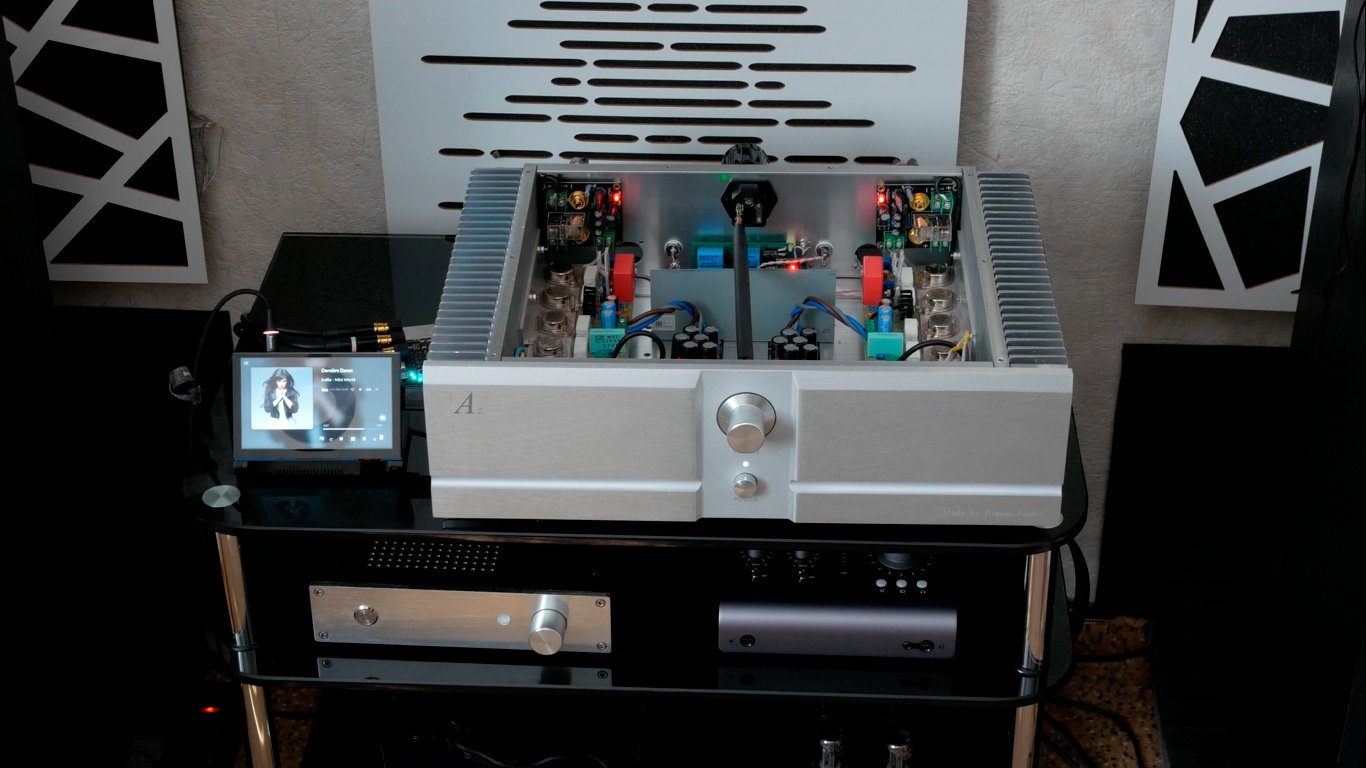

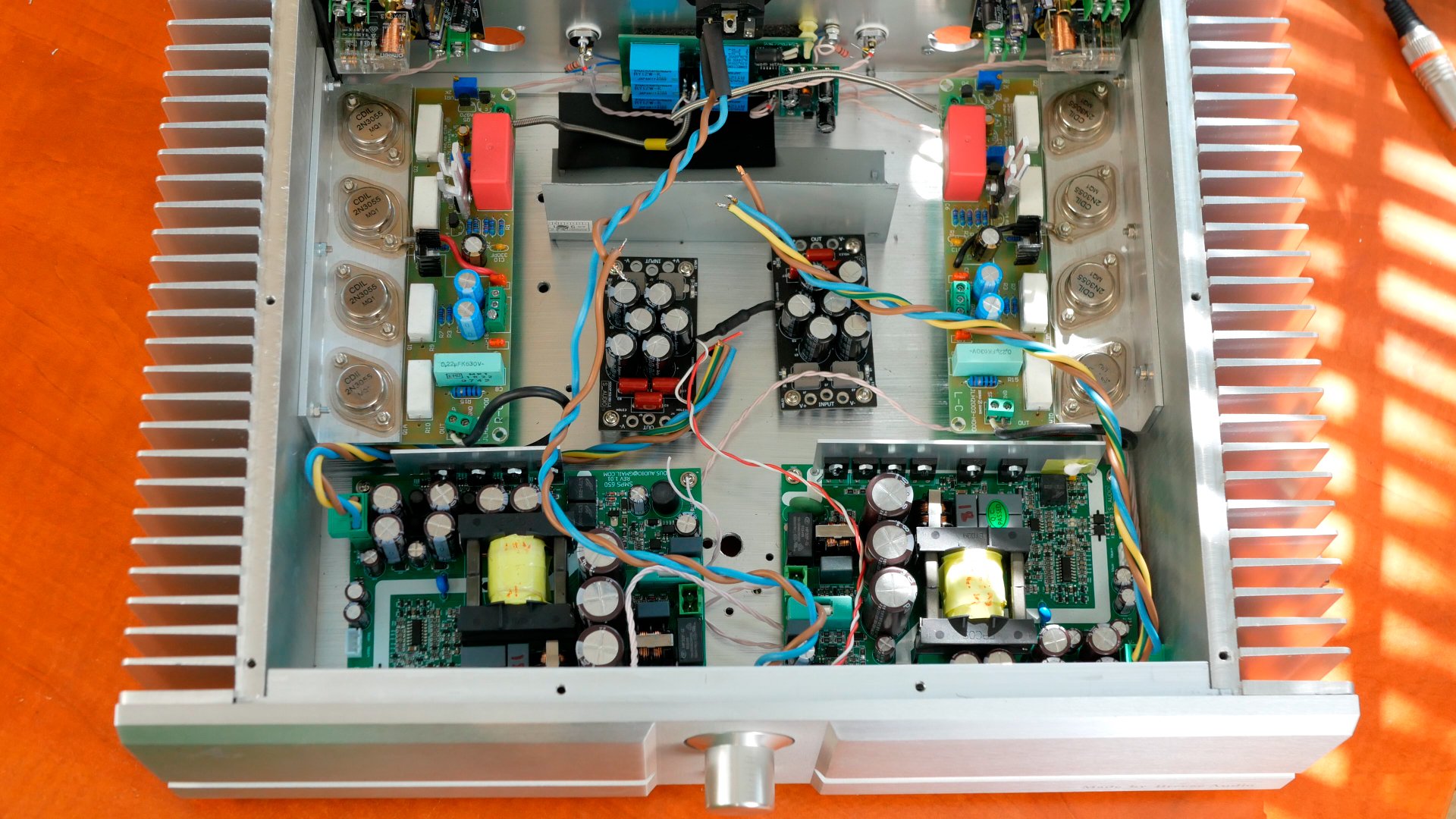

Собрал усилитель, даже включился с первого раза! Блоки влезли нормально, вообщем я доволен результатом.

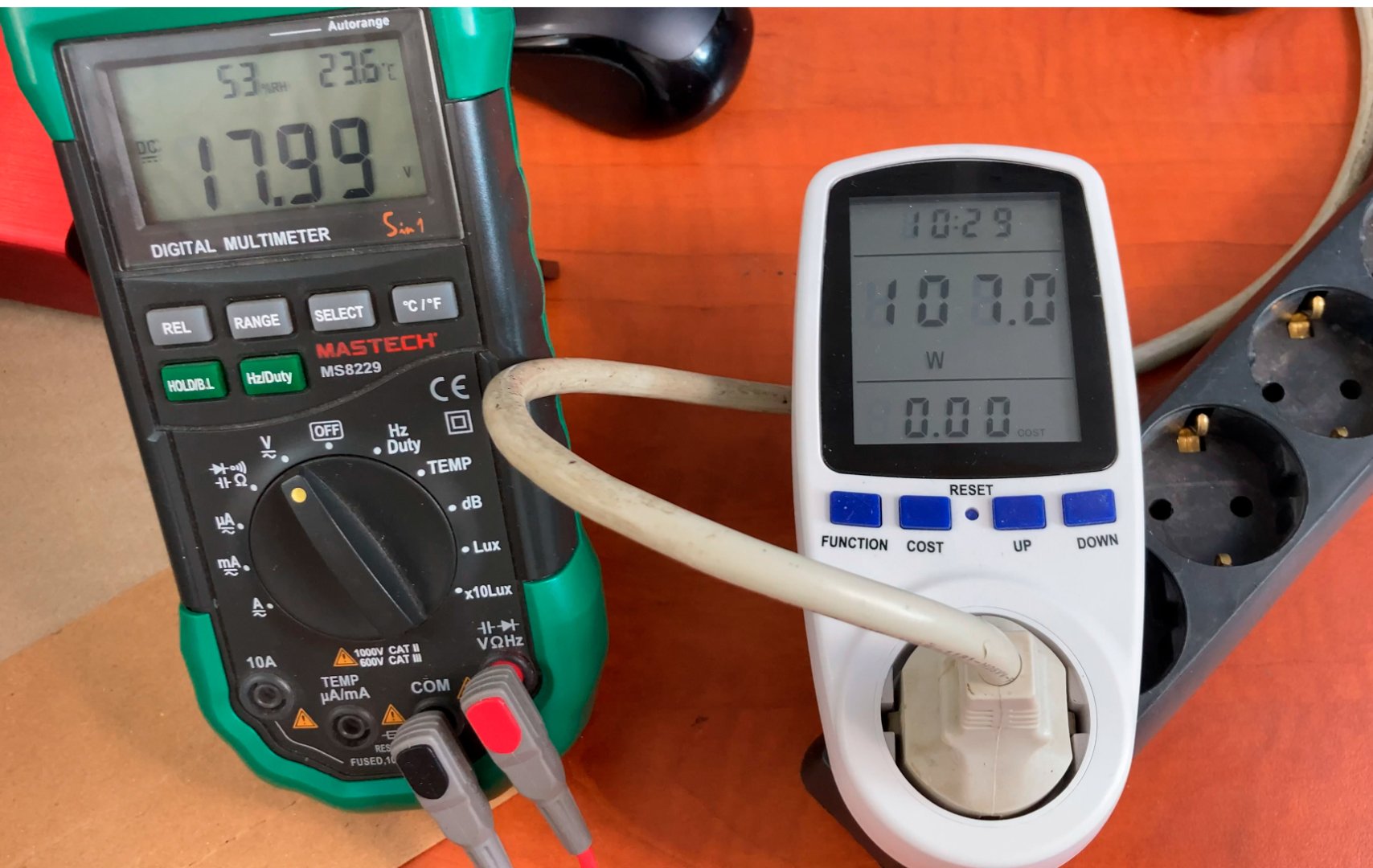

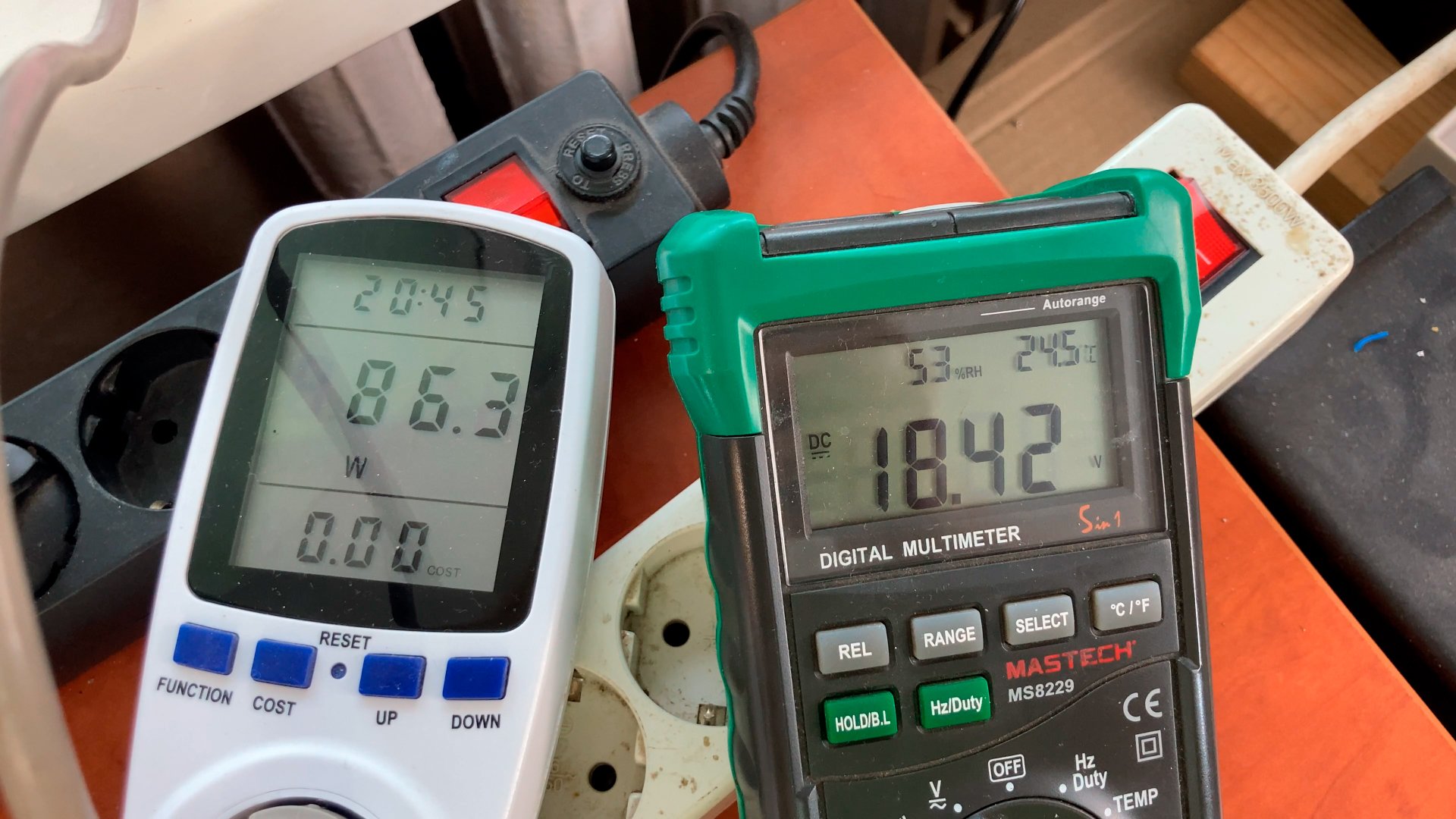

Самое первое, я его включил, дал поработать и замерял сколько он потребляет с новыми импульсными блоками питания. Со старым блоком потребляние было 107 Вт при 230В в розетке, с новым 86 Вт. Тоесть с импульсными блоками потребление уменьшилось на 21 Вт. Мелочь а приятно. На фото потребление и напряжение питания усилителя.

[Alex]

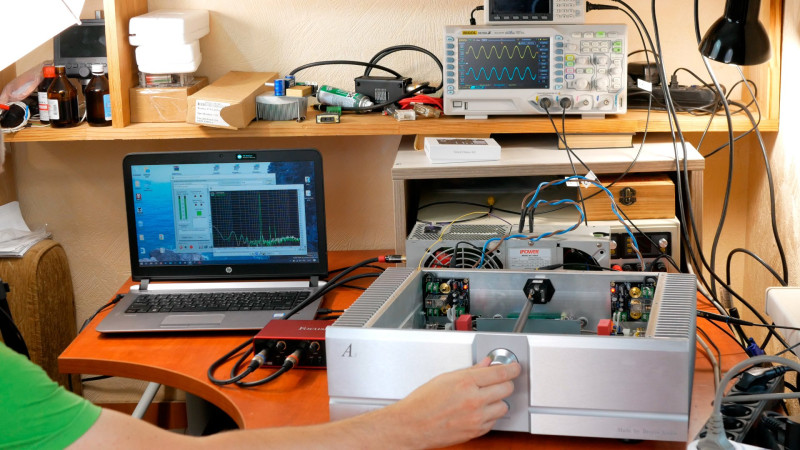

Замеряю программой RMAA.

[Alex]

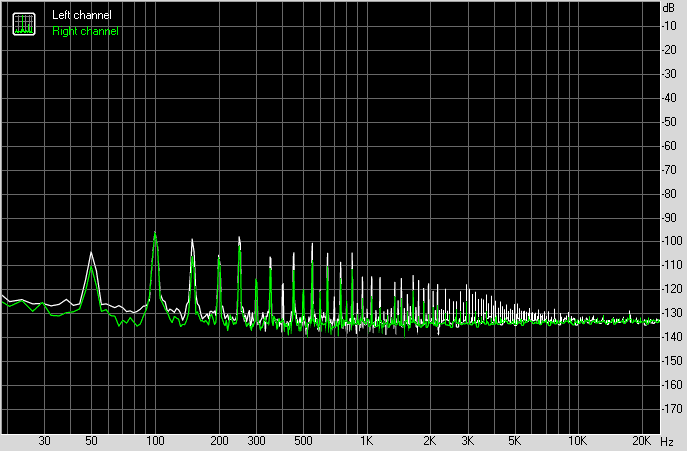

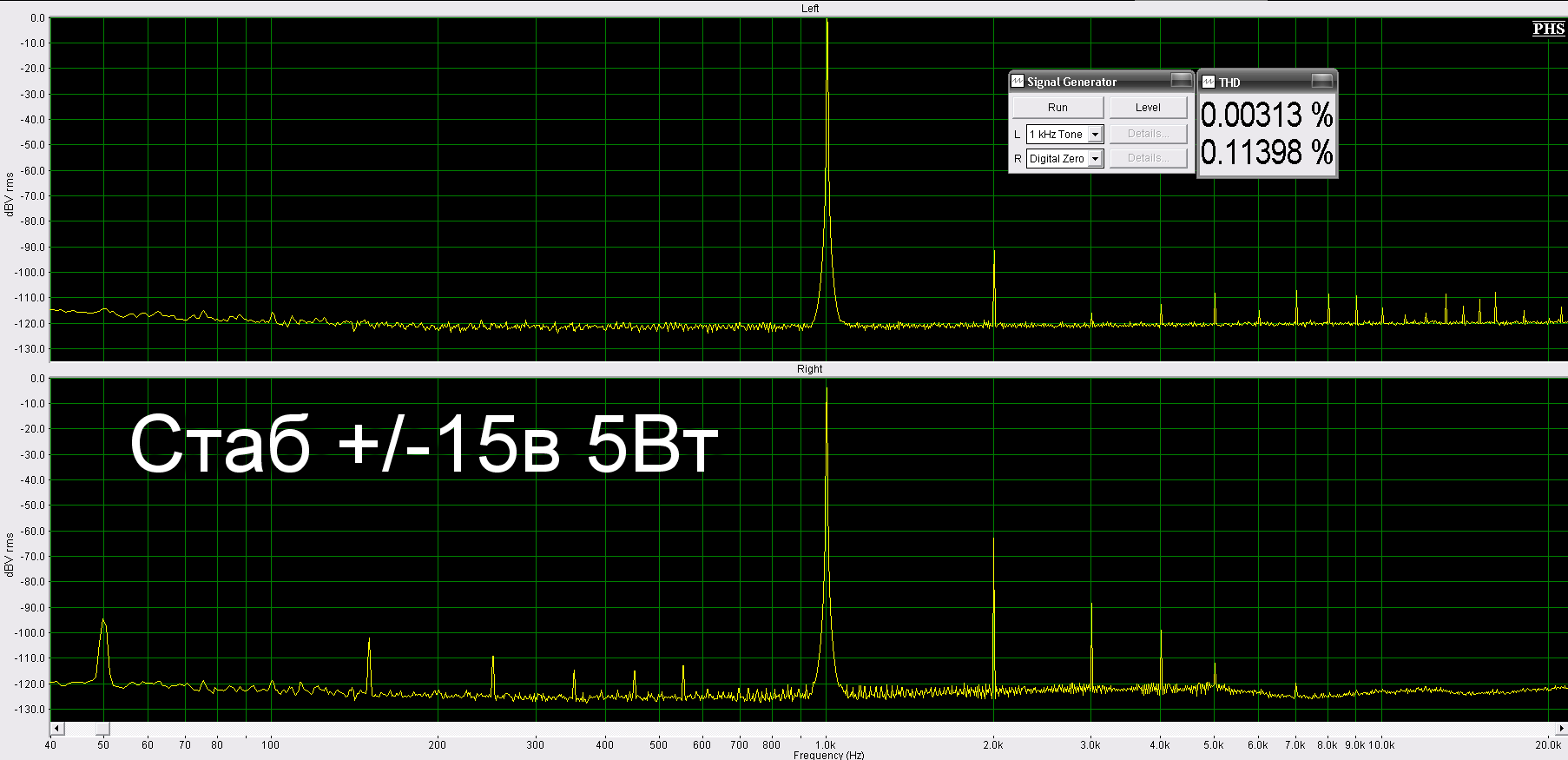

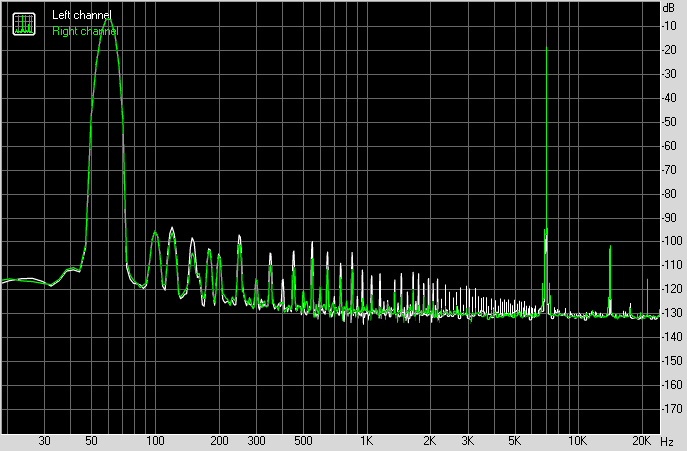

Вот катринка на новом импульсном блоке блоке питания 0.00378

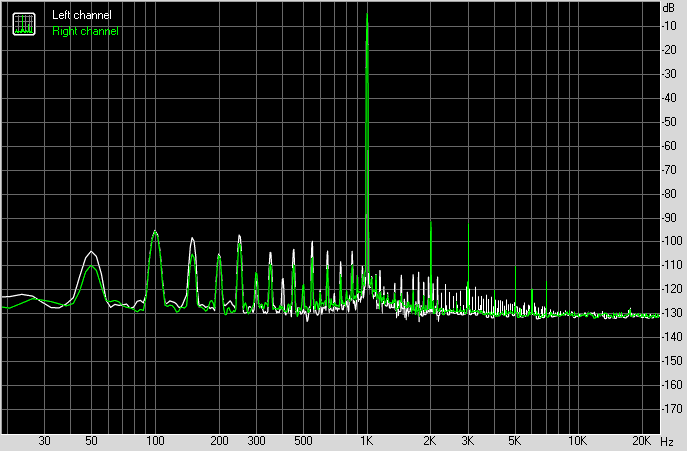

Вот картинка на старом линейном блоке 0.00364


Скажем так практически одинаково получилось, немного меньше стало 100Гц и рядом гормоник, наверное на звуке это ни как не скажется, нужно послушать.

[Alex]

Сейчас включил, сижу и слушаю музыку с новым блоком питания, до этого я недели 2 слушал Худа в старой версии. Пока не могу сказать точно есть разница или нет.

[m-shara]

Не считали какая площадь радиаторов в этом корпусе?

[Alex]

Не

[uriy]

Вот катринка на новом импульсном блоке блоке питания

Красивее картинка стала.

[Sous]

Однозначно не стало хуже, и это хорошо

[Alex]

По стоимости 2 импульсных блока стоит 114$

Линейный блок:
Трансформаторы 2 шт 60$
Выпрямители 44 $
Плавный пуск 11$
Всего 115$

Получается качественные блоки импульсный и линейный стоят одинаково, ну плюс минус.

[Alex]

Достоинства импульсного блока - малый вес, меньше потребление.
Недостатки импульсного блока - сложная конструкция, в отличии от линейного, в котором только диодный мост и конденсаторы.

Касательно шумов, то нормально сделаные блоки не шумят, хоть импульсный, хоть линейный.

[Alex]

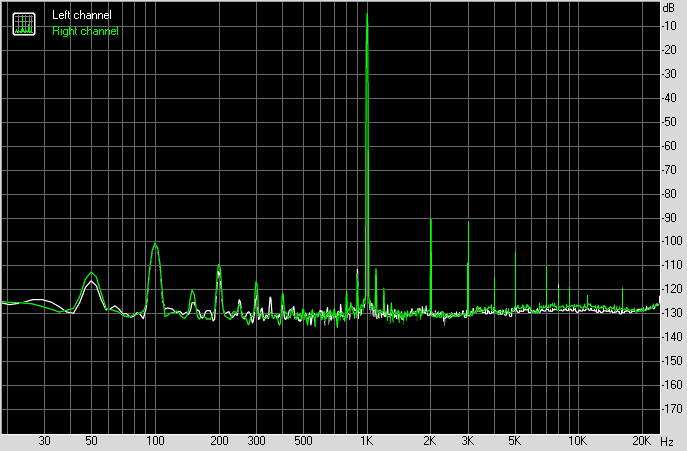

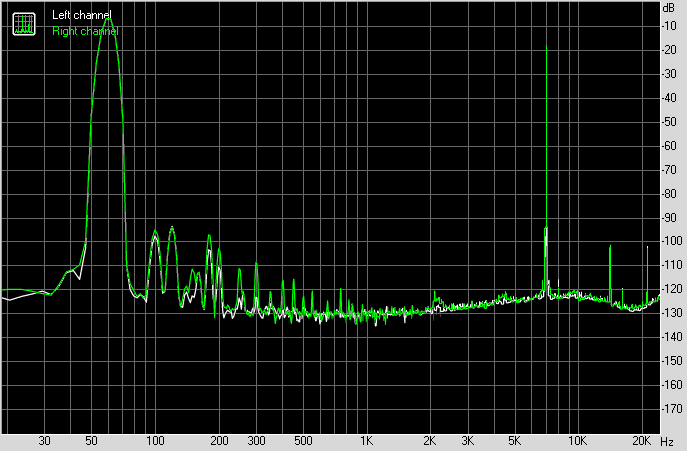

Интермодуляционные искажения импульсный блок 0.00838


Интермодуляционные искажения линейный блок 0.00905


[Alex]

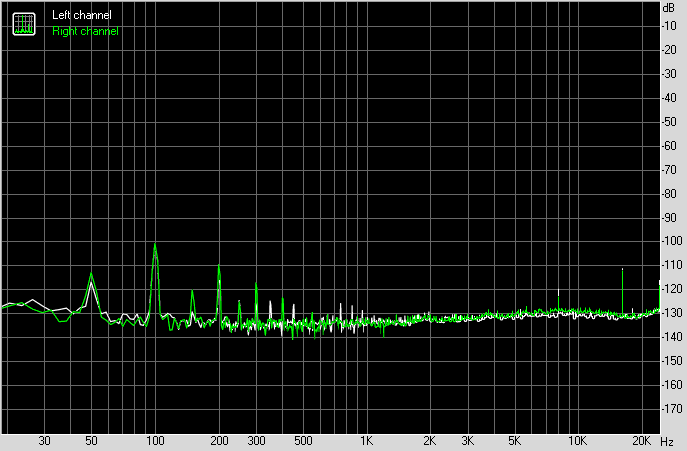

Уровень шума импульсный


Уровень шума линейный


[Alex]

Почти одинаково но импульсный красивее

[Alex]

Послушал разную музыку, звучит все превосходно с новым блоком питания. Есть ли разница импульсного с линейным, я не заметил. Конечно если бы сравнить с переключением блоков, было бы проще, но здесь я так не смогу сделать.

В результате я себе оставлю импульсный, меньше греется и меньше потребление усилителя. И еще теперь усилитель легче переносить.

[Inok]

А что было источником музыки?

[Alex]

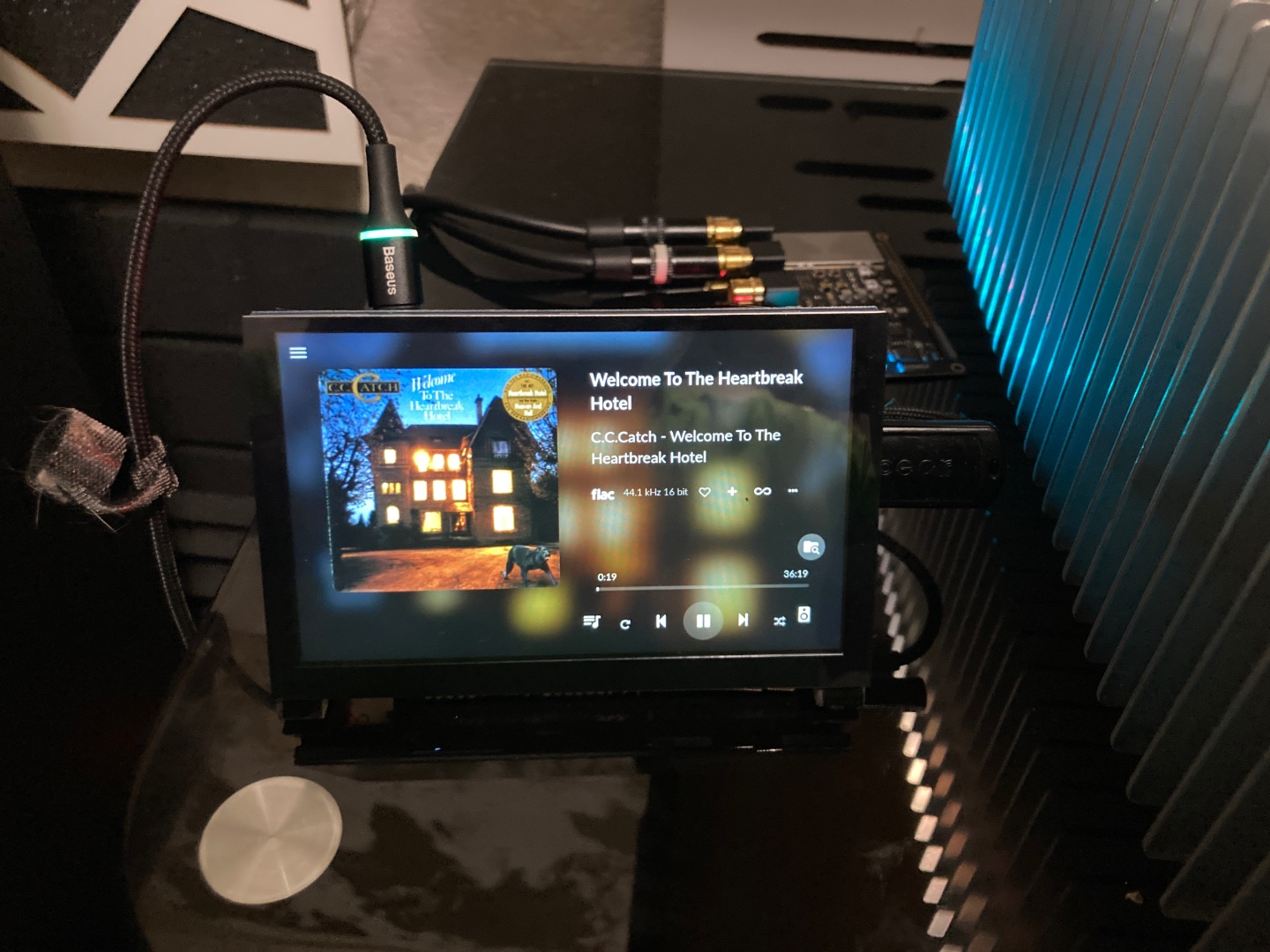

Слушал через raspberry+tone2, слушал винил и через Audient.

[Justas*]

Ожидаемо, чуда не произошло.
Вопрос гложущий умы удифилов, «какой БП лучше на звук, линейный или ИИП?», до конца не прояснён.
PS
Если от линейника нужны красивые 100Гц на графике, ставим стабилизаторы, электронные фильтры.

50Гц, наводка на 3-х метровый измерительный кабель
