Усилитель для наушников. Карманный

[lexey]

Друг купил себе наушники и я вызвался сделать ему для них усилитель. После недлительного поиска проекта я выбрал проект с Diyaudio.
https://www.diyaudio.com/community/thre ... mp.401404/

Перерисовал схему, добавил к ней схему защиты акустики с этого же форума.
https://www.diyaudio.com/community/thre ... gb.349294/

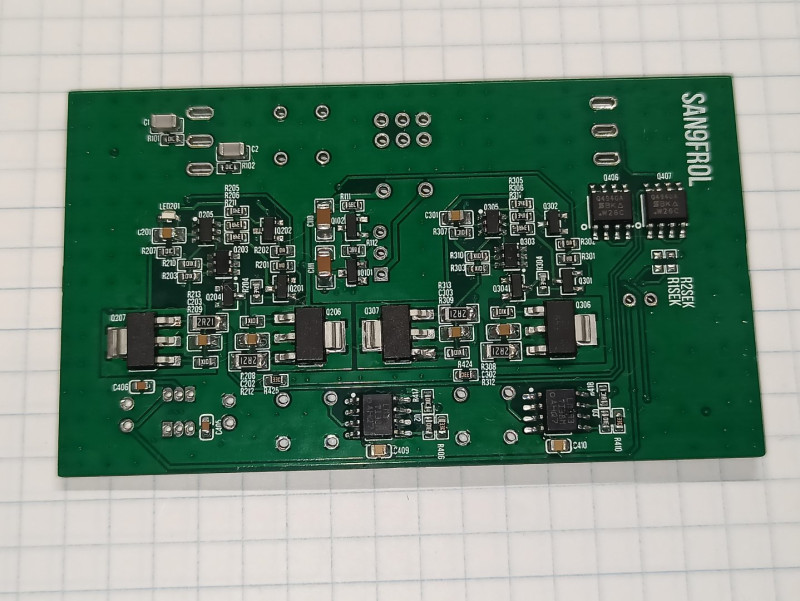

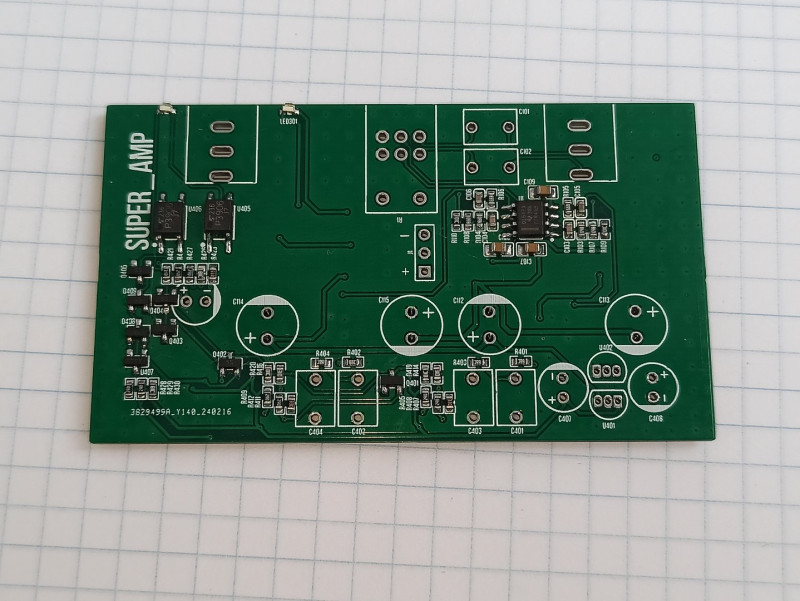

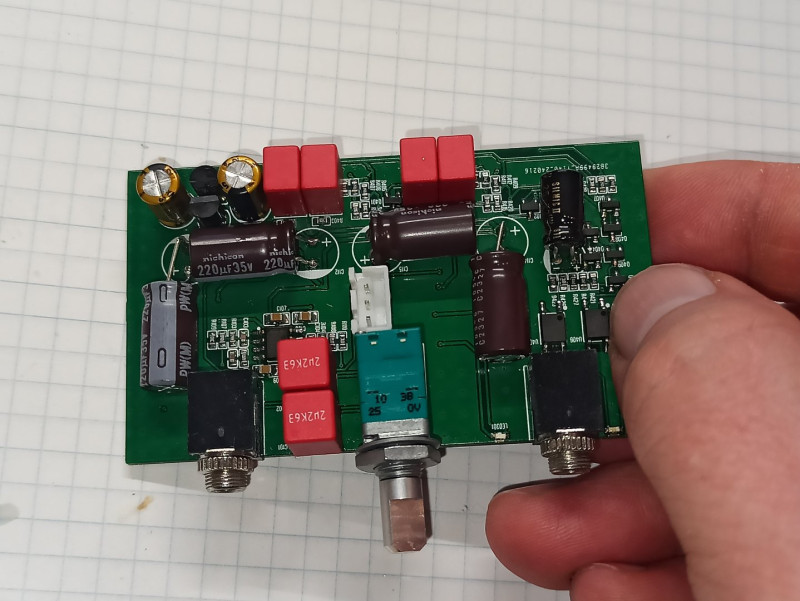

Развел плату и запаял.

Плата сразу не завелась, защита не запускалась. Но ребята с того же форума помогли настроить ее.

phpBB [media]

Усилитель запитывается от двух батареек на 9в. Получается двух полярное питание на 9в.
Но этот вариант не сильно понравился другу и я подумал все таки питать его от розетки.
Хочу использовать схему с виртуальной землей как у Юрия в его проекте на TAS.
Мой товарищ посоветовал мне использовать type c адаптер контроллером для быстрой зарядки на 20в. Моей первой идеей было использование зарядки для ноутбука.
Вот думаю можно ли использовать в моих целях зарядку для телефона в которой есть режим зарядки при 20 вольтах?
Не знаю как спровоцировать такую зарядку выдавать 20в.

[lexey]

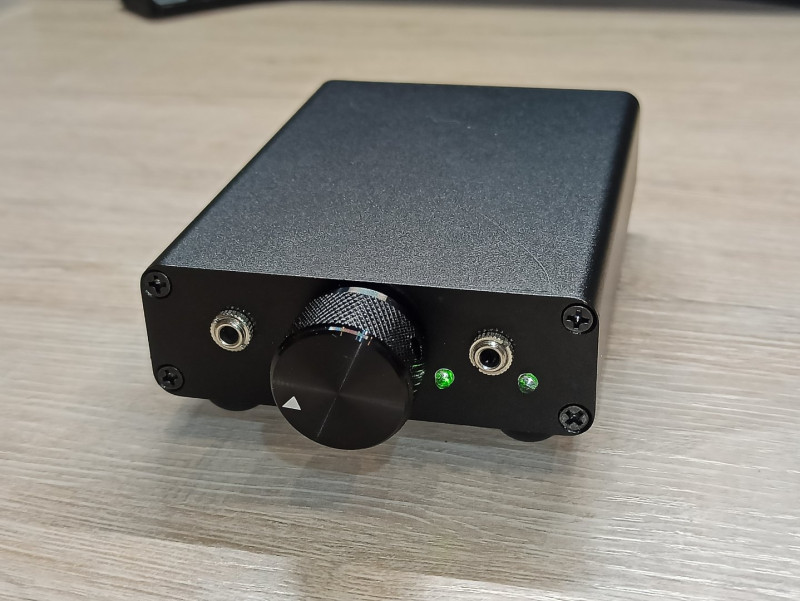

Заключил все в корпус и отныне он выглядит так

[Sous]

Поздравляю с законченной конструкцией. Выглядит шикарно!

[drmodd]

Отлично получилось, поздравляю!
А для 20 вольт используй PD триггер, я в свое время такой использовал для питания паяльника TS100 от GaN зарядника.

[lexey]

PD триггер

Виталий, спасибо!
Да, я думаю мой товарищ имел ввиду PD триггер, я его не правильно понял, спасибо.
Буду разводить

[drmodd]

Буду разводить

Товарища?

[wolfield]

Така схема згадується ще в даташитах National від 1978-го року як окремий буфер для операційників, але у вигляді ІМС LH0002.
Проблема в тому, що вона чутлива до підбору транзисторів і вимагає температурного трекінгу, вихідні транзистори і транзистори драйверу мають бути між собою зв'язані і підібрані по Vbe та беті. Тобто вона дійсно значно краще підходить для реалізації у вигляді мікросхеми.

В дискретній реалізації вона завжди має постоянку на виході і пливе з прогрівом.

National(тепер TI) досі пропонують такий буфер у вигляді ІМС, зветься зараз LME49600 і за даташитом призначається як раз як підсилювач для навушників. Завдяки тому, що все на одному кристалі, в петлі LM4562 обіцяють THD 0.00003%. Може видавати 250 мА.
Оту всю жменю розсипухи банально зручніше замінити одним корпусом, я не говорю вже про шось ще.
Вийде як раз дійсно портативний підсилювач з 7.3 мА током покою на канал. Ваша дискретна реалізація ж напевно висаджувала 9 Вольтові батарейки за пару годин...

Якщо не зациклюватись на Diamond буфері, у TI є і інші цікаві пропозиції для розкачки навушників.
Із свіжого OPA1622. При 142 мВт на 32 Ома -119 Дб друга гармоніка і -134 при 50 мВт.
Ток покою 2.6 мА за таких фантастичних параметрів: справжній портативний підсилювач, що буде грати місяцями з адекватного розміру акумулятору.

Якщо хочеться порвати навушники геть є TPA6120A2 - вдуває 700 мА на канал, але по спотворенням трохи скромніше(хоча дивлячись з чим порівнювати, все одно недосяжно для такої розсипухи), ток покою 13 мА.

[lexey]

Спасибо. Мне нравится эта информация, особенно про lme49600. Это сэкономило бы не один вечер. Буду собирать теперь на lme, звук меня устраивает.

Ps, Батарее не хватает на 2 час

[m-shara]

Не понял насчет кармана...

[lexey]

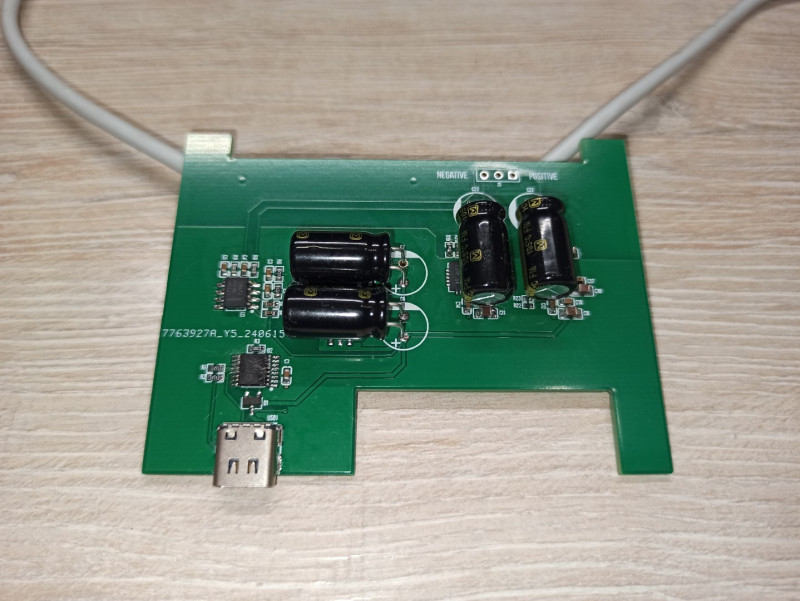

Распаял плату для питания ( уже не карманного усилителя ) Батарейки высаживает за час.
Спасибо Юрию за наставления.

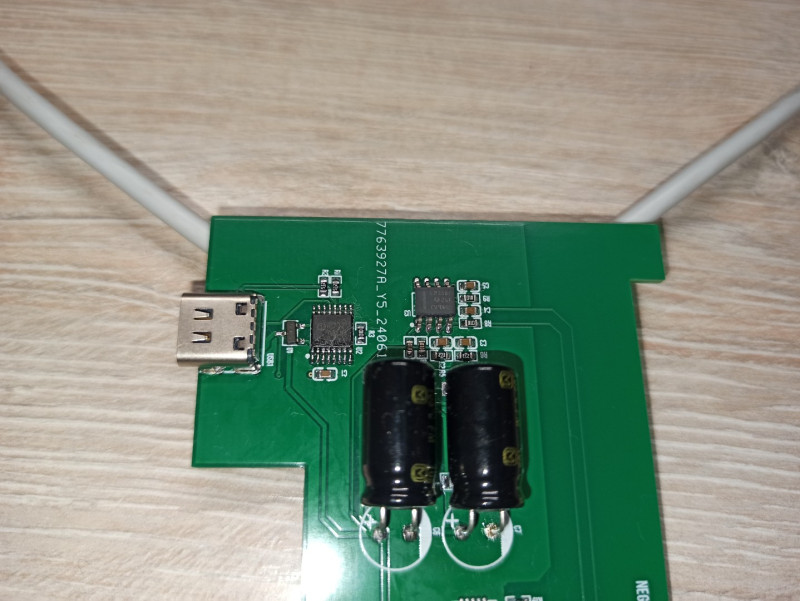

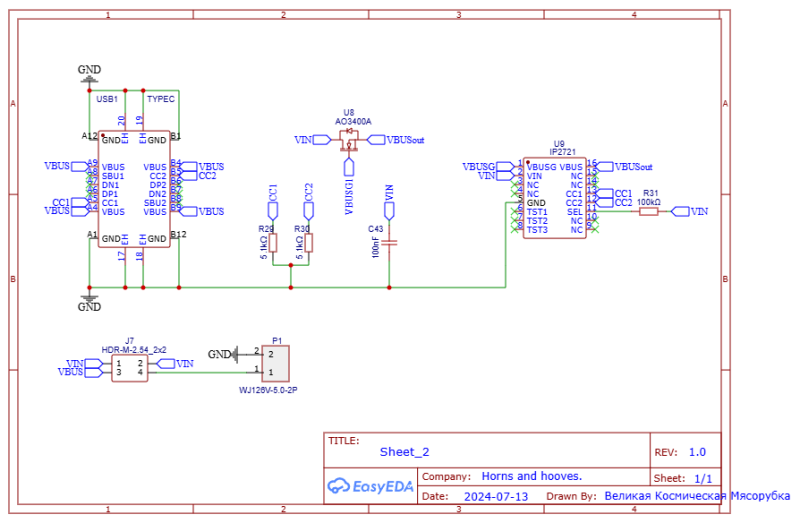

На плате триггер для зарядки телефона. На микросхеме IP2721.

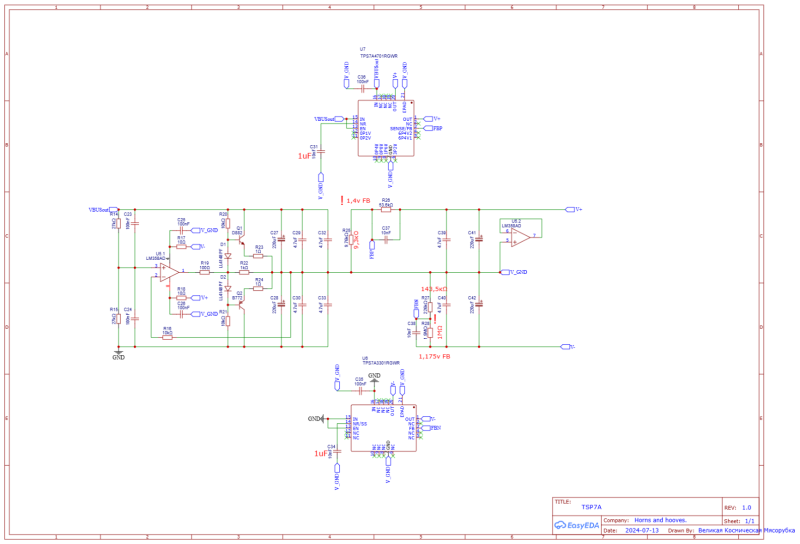

Схема "виртуальной земли".

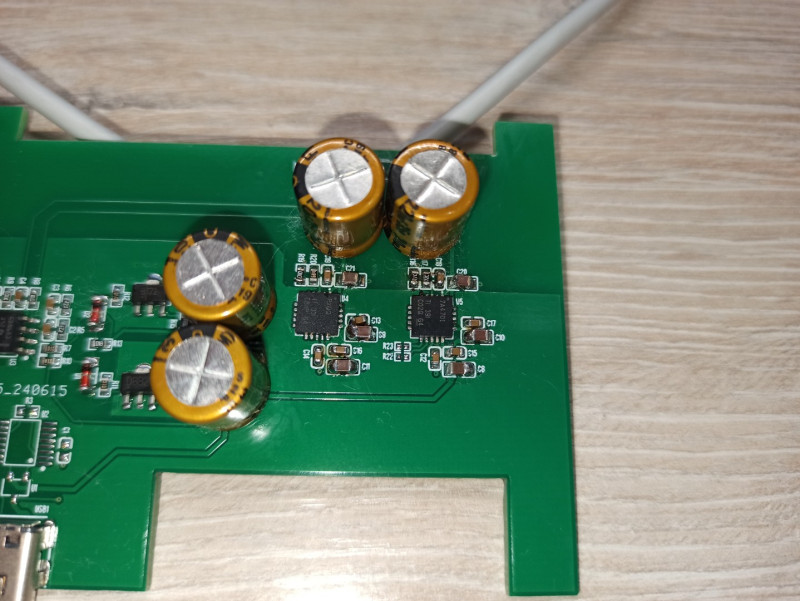

Стабилизаторы TPS. TPS7A4701. TPS7A3301. Настроил на +-9,5в
Жду усилитель от друга обратно и проверю как это все будет работать вместе)

[lexey]

Пришел усилитель, запитал, все работает.
Думаю сделать уже на одной плате и на микросхемах lme49600. Оставлю схему задержки включения и защиту акустики.
Постараюсь сделать компактнее, насколько это возможно.
Может с каким ни будь селектором входов, пока не думал)

phpBB [media]

[lexey]

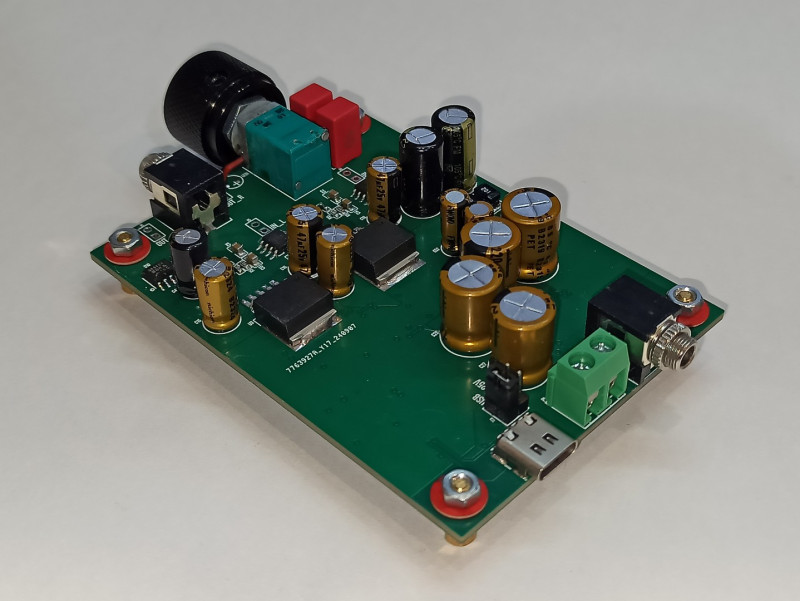

Решил сделать еще один проект усилителя для наушников, за базу взял LME49600.

Срисовал схему с референса с lme49600, добавил защиту акустики, смеху питания с виртуальной землей.
Как и в прошлом проекте питать ум буду от зарядки телефона. Но на плате предусмотрел и подключение от другого источника постоянного тока 20-30в. С помощью виртуальной земли получаем двупалубное питание которое стабилизируется стабилизаторами TPS серии, в +/-9,5в.

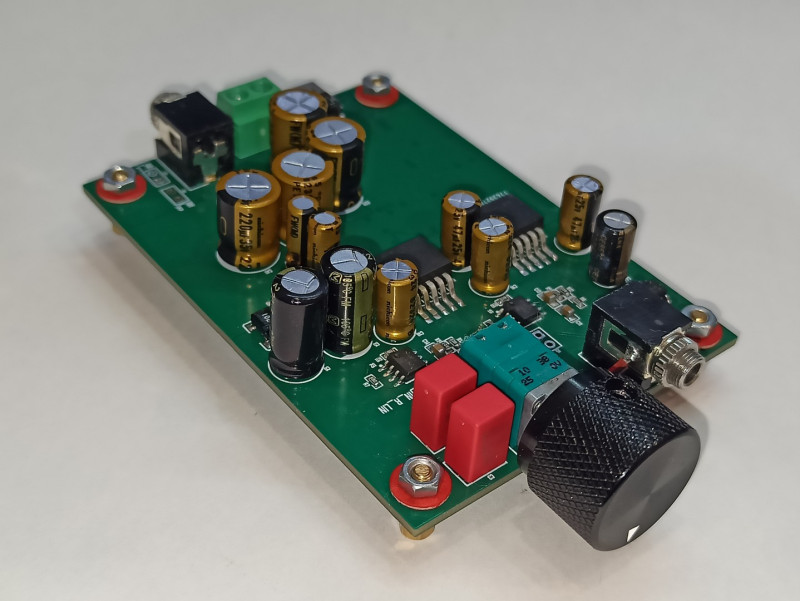

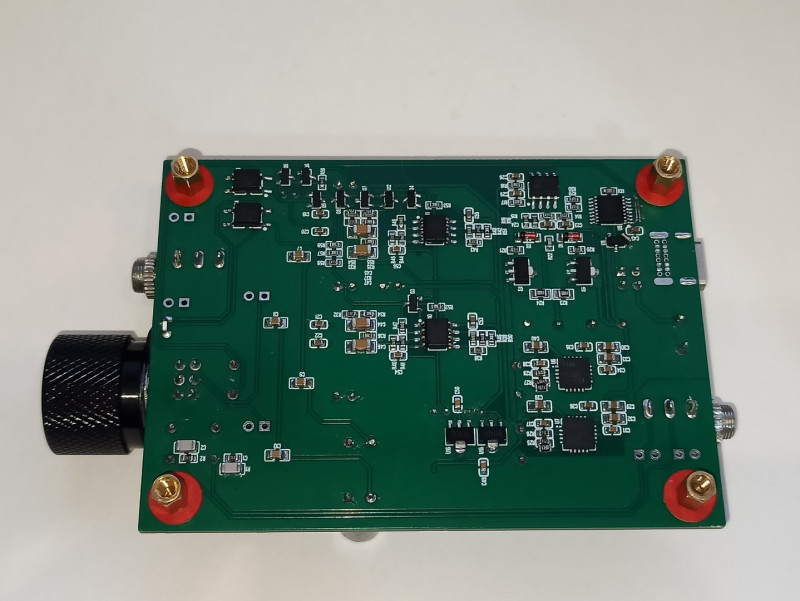

Плата получилась двухслойной и относительно небольшой.
Ум запустился почти сразу после сборки, пришлось настроить защиту и стабилизаторы (мои расчеты оказались не верны)
Чтобы послушать усилитель, купил простенькие наушники, Sivga Oriole для начала так сказать Импеданс 32Ом.
Играет громко, четка.
Был фон от регулятора громкости, припаял к нему провод от средней точки, фон пропал.
Ум ловит наводки, сначала не понял что за ерунда. Странные звуки присутствуют в ушах когда рг выкручен на минимум. Подумал что то неправильно сделал. Но подняв плату над столом повыше, посторонние звуки пропали.
Плате нужен корпус, экран. Тогда и нечего припаивать к рг не придется, у него будет общая земля с корпусом и платой.

[lexey]

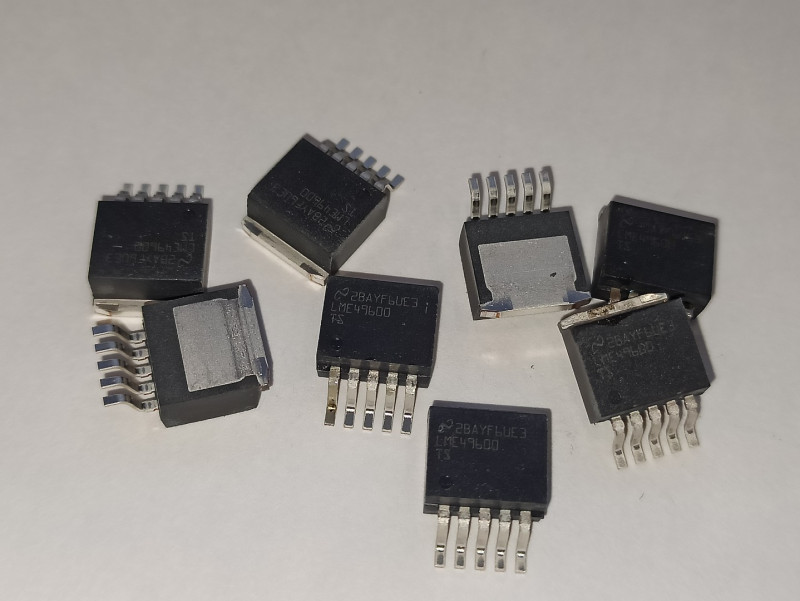

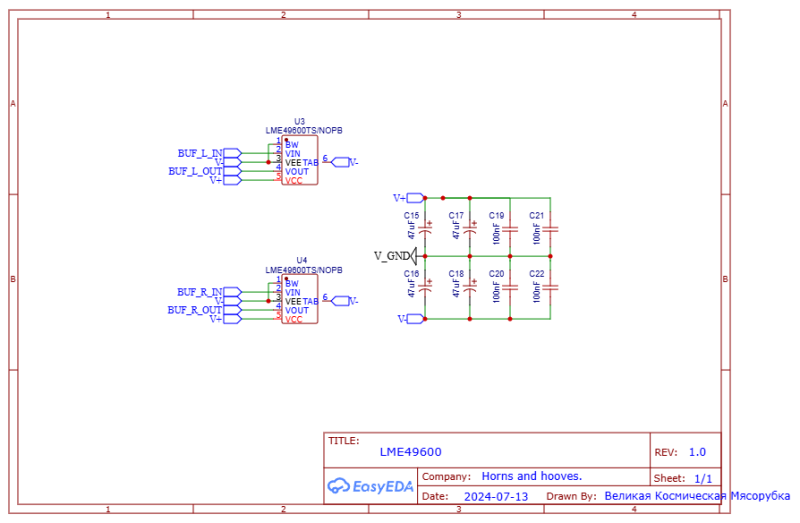

LME49600

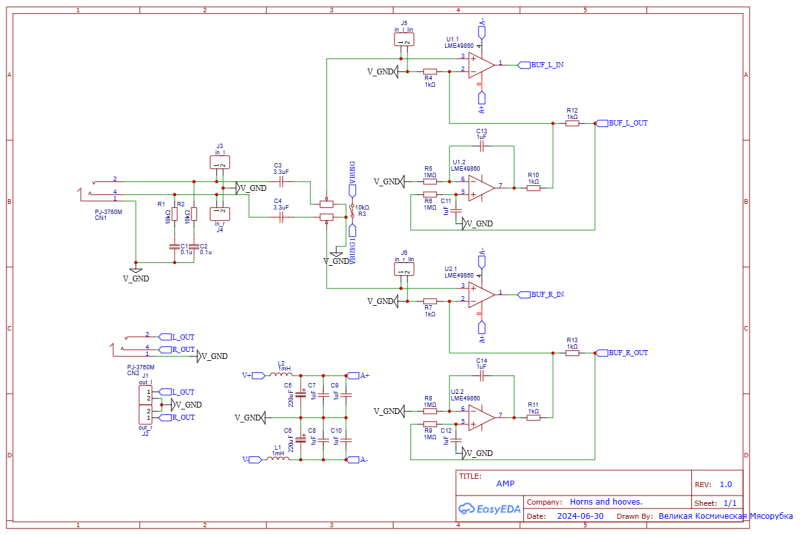

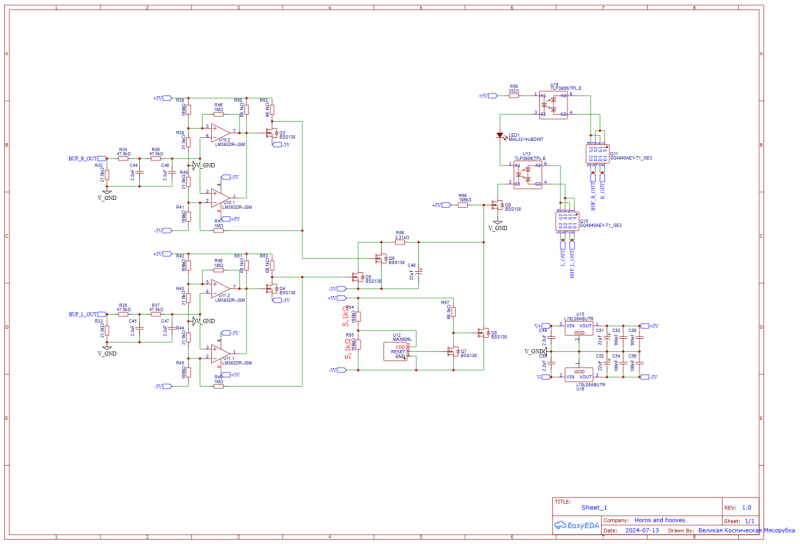

И схема.

[lexey]

Остались еще платы и компоненты, если кого то заинтересует, пишите в ЛС

[lexey]

phpBB [media]
