Jab5 передача звука по Wi-Fi через i2s esp32

[audiomaniac3]

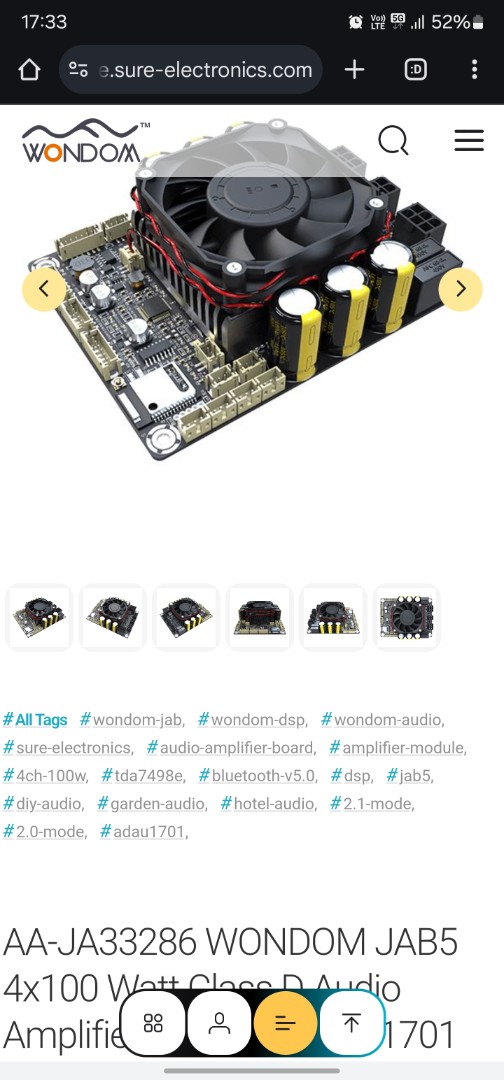

Здравствуйте,подскажите если кто знает как подключить esp32 через i2s протокол к усилителю Jab5 ?
https://store.sure-electronics.com/product/756

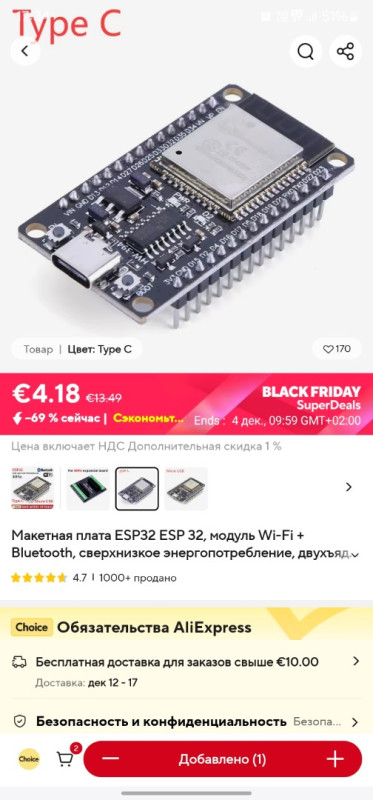

Какая распиновка,есть идея передавать на этот усилитель звук через Wi-Fi,также подойдет ли для этой задачи esp32 как на фото?

[uriy]

От вы себе игрушку прикупили. Куча идей и затей возникает.
У АДАУ1701 нету асинхронного приёмника по этому для корректной работы передачи звука по I2S, нужна синхронизация частоты между источником данных и приёмником. Как делается подобная синхронизация на этой плате я не знаю, но я знаю точно, без синхронизации будет плохой результат.
Касательно ESP32, вам нужно определится какая именно программа будет прошита в ESP32 и уж потом определятся какой модуль подойдёт, т.е. покуда вы точно не знаете какая программа будет вам выдавать I2S по wifi, выбирать модуль нет смысла.
Для начала определитесь как вудум организовали синхронизацию тактовых частот для приёма I2S потока, используют они мастер клок или ещё как они решили эту проблему, а уж потом нужно искать есп32 которая даст нужные сигналы для платы усилителя.

[audiomaniac3]

Для начала определитесь как вудум организовали синхронизацию тактовых частот для приёма I2S потока

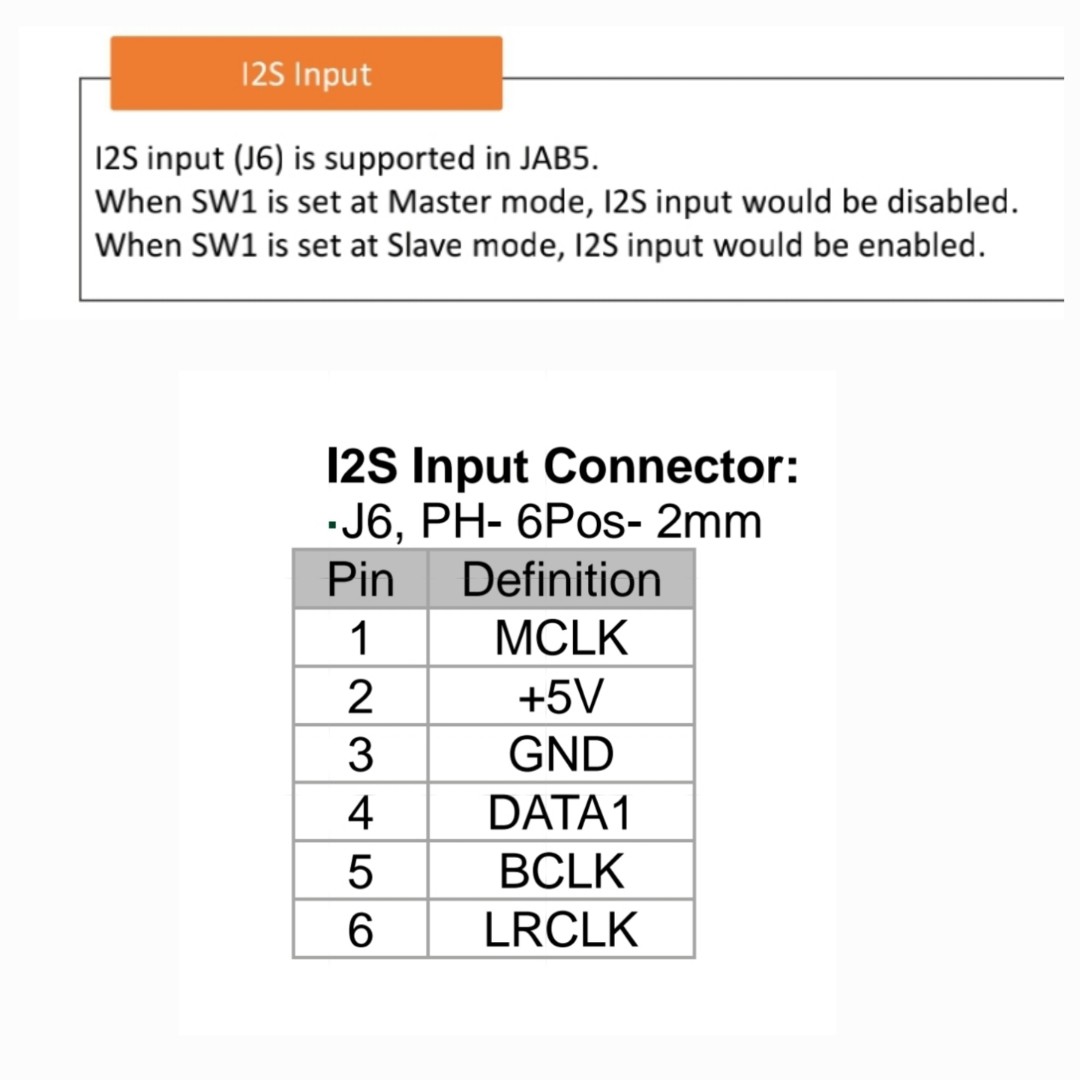

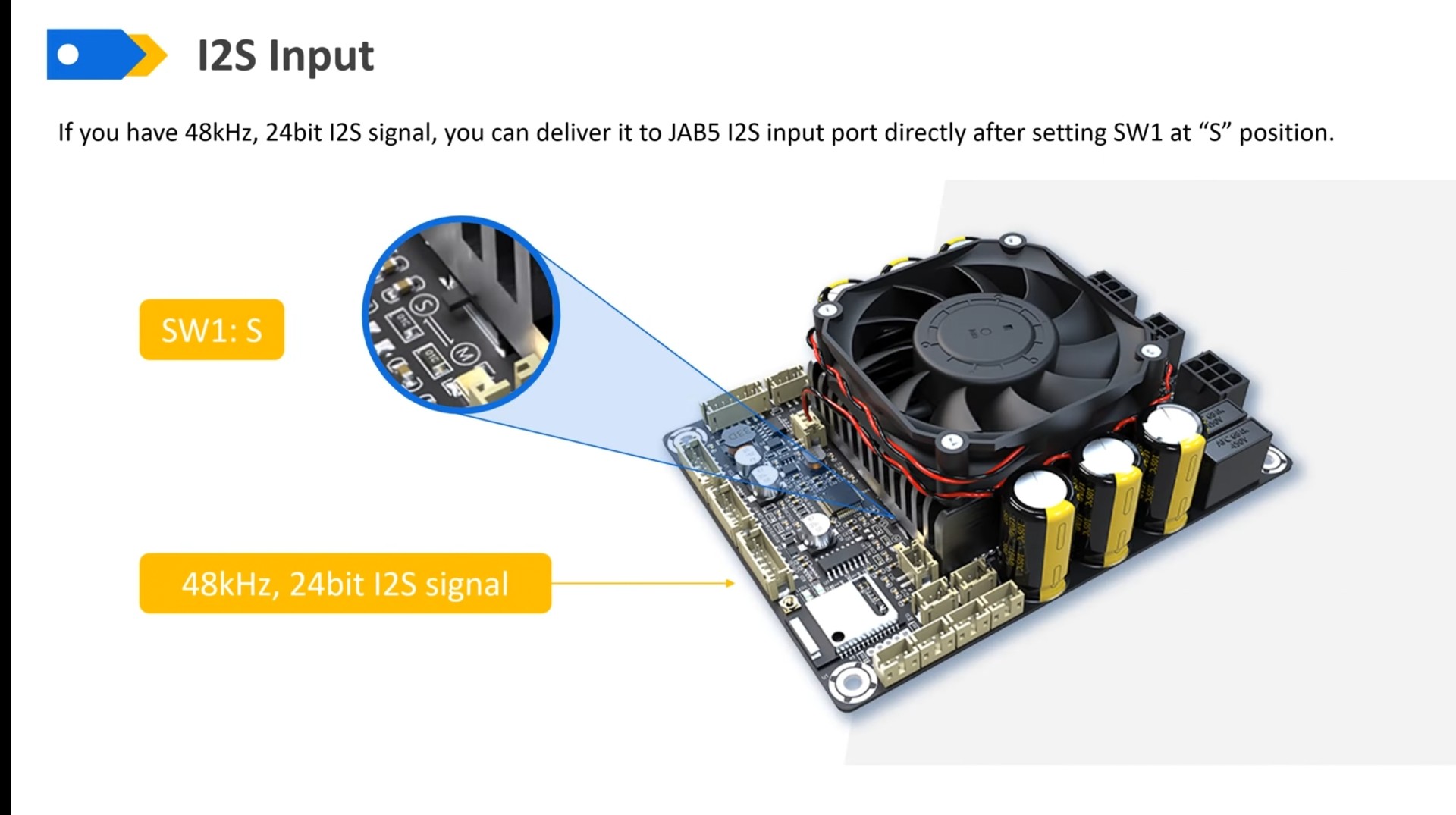

Отлично,спасибо за ответ,там встроенный adau1701 на усилителе,наверно схожая схема подключения,а так в инструкциях я ничего не нашел только вот то что на картинке,подскажите как мне правильно сформулировать свой вопрос по поводу i2s я напишу их поддержке.

[uriy]

Ну спросите I2S порт работает в мастере или в слейве. В мастере адау выдаёт частоты на контактах MCLK BCLK LRCLK и принимает данные по DATA, в слейве адау только принимает сигналы по всем этим выводам. Но иногда может так статься что в слейве адау может выдавать опорную частоту на MCLK и принимать сигналы по остальным выводам т.е. адау задаёт тактовую частоту с которой должен быть синхронизирован источник I2S. Так что спрашивайте кто формирует частоту на выводе MCLK и чему она ровна. Это важно. Ну и кто формирует сигналы на BCLK LRCLK это тоже важно.

[audiomaniac3]

I2S порт работает в мастере или в слейве

Плата работает как в master так и в slave режиме на ней есть переключатель,написал в поддержку к ним,надеюсь они поймут что я хочу

[uriy]

Я не думаю что вы первый захотели использовать I2S на эиой плате. Поищите по инету тех кто уже подключил I2S к этой плате и они там расскажут, что как и зачем.

[audiomaniac3]

Я не думаю что вы первый захотели использовать I2S на эиой плате. Поищите по инету тех кто уже подключил I2S к этой плате и они там расскажут, что как и зачем.

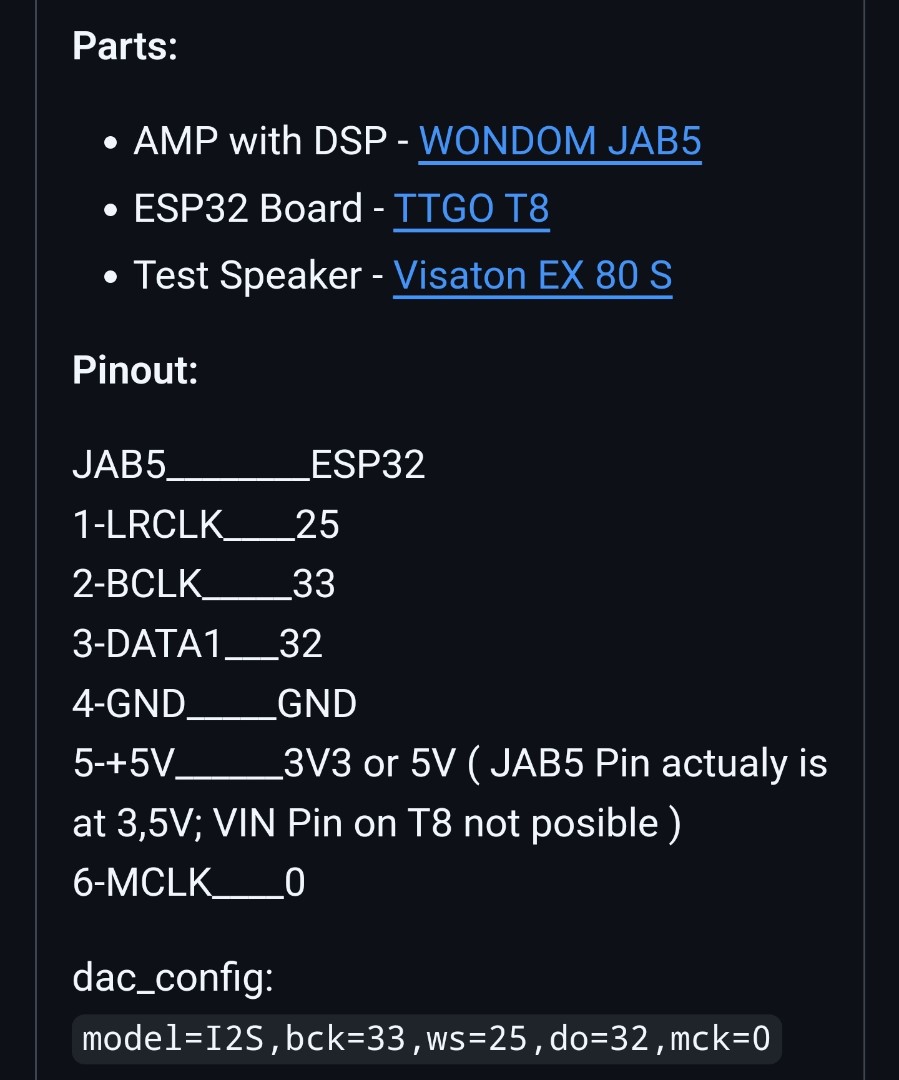

И правда что-то нашел,даже с распиновкой,осталось только определится какой esp32 заказывать.

[audiomaniac3]

Так что спрашивайте кто формирует частоту на выводе MCLK и чему она ровна

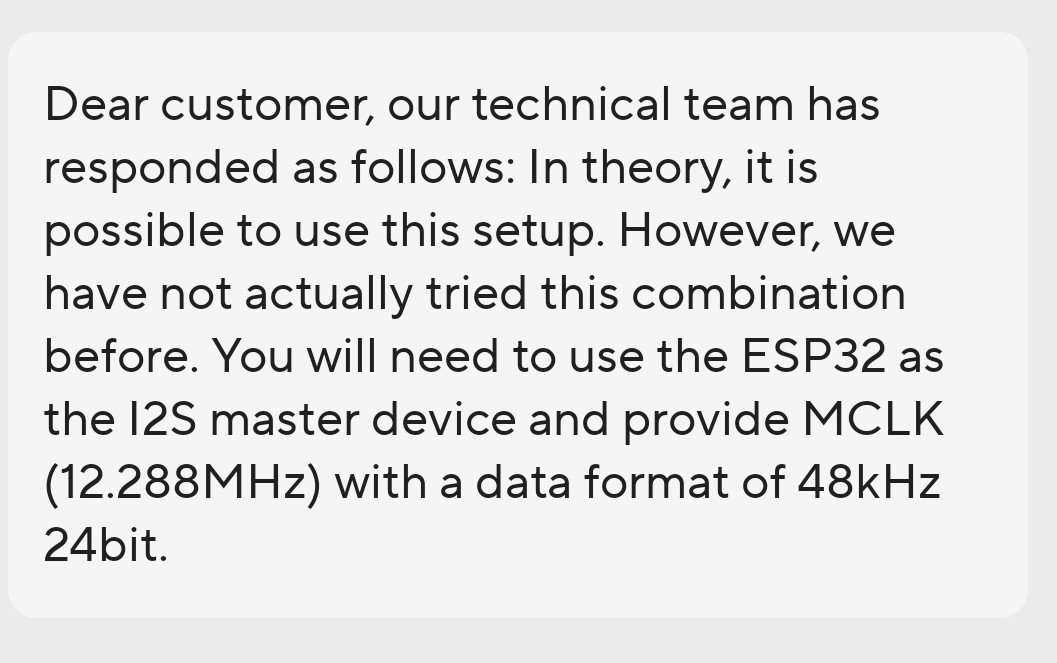

Ответили,по идее должно работать.

[audiomaniac3]

Поищите по инету тех кто уже подключил I2S к этой плате

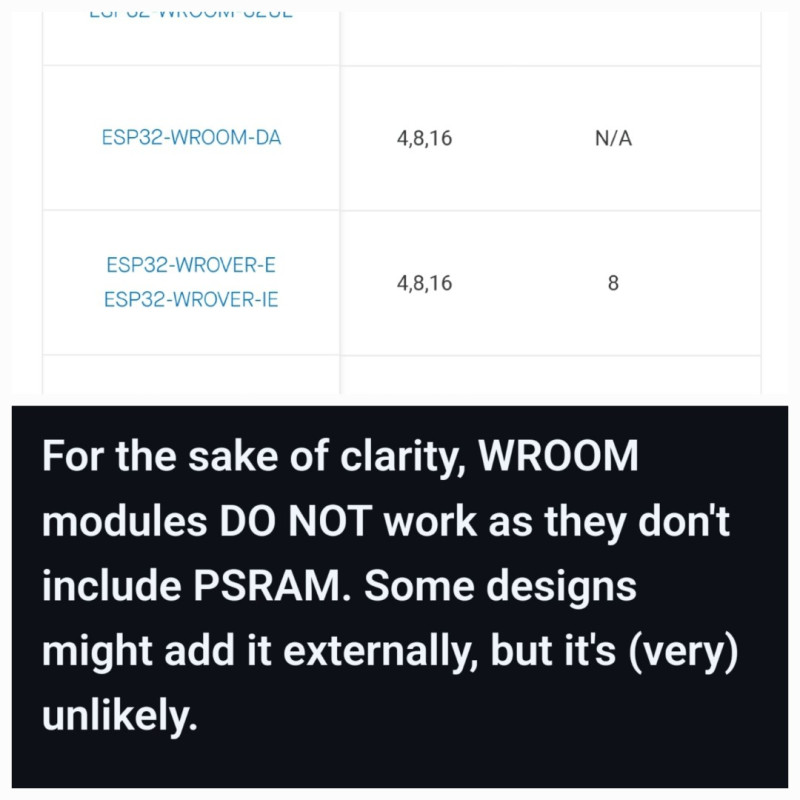

Оказывается нужен именно Wrover,а тот что на фото это wroom он не подходит.

[audiomaniac3]

что вы первый захотели использовать I2S на эиой плате

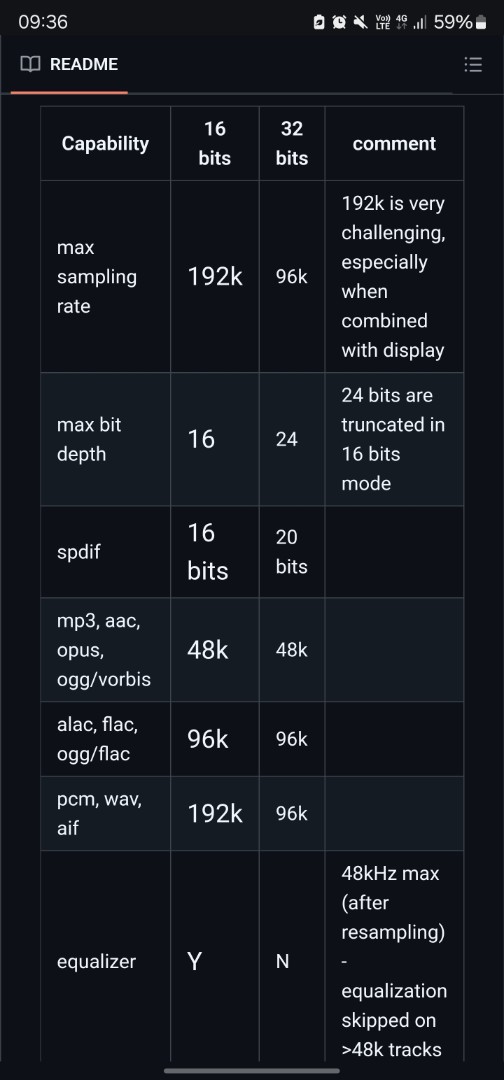

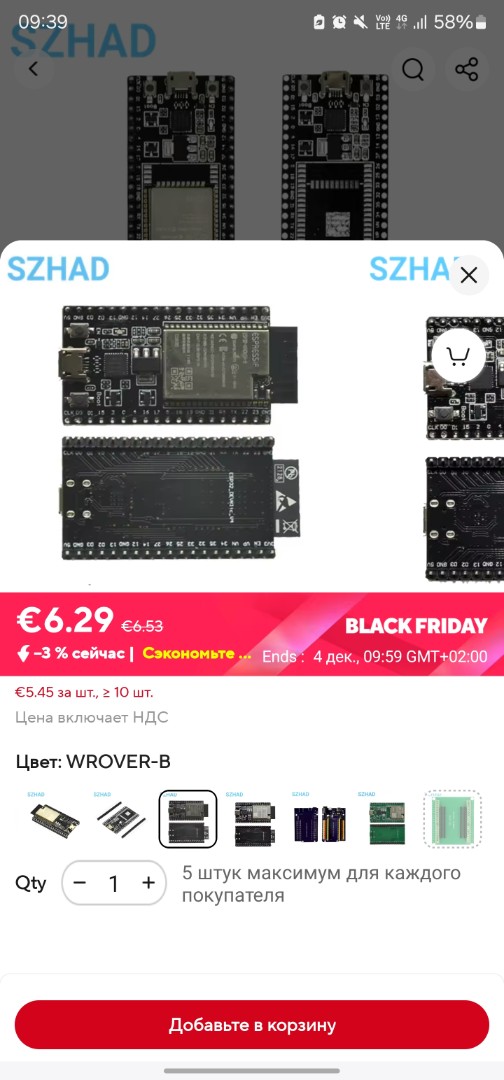

Я нашел esp32 wrover,только как заставить его работать на 48khz 24бита?Просто как я понял модуль выдает либо 16 либо 32 бита.

[uriy]

Я нашел esp32 wrover,только как заставить его работать на 48khz 24бита?Просто как я понял модуль выдает либо 16 либо 32 бита.

Вот из даташита на 1701.
"In all modes except for the right-justified modes, the serial port accepts
an arbitrary number of bits up to a limit of 24. Extra bits do not
cause an error, but they are truncated internally."
Это значит что вы можете подать 32 бита просто адау возьмёт нужные ему 24 бита. Кстати когда пишут о 32 битах, на самом деле там информативных 24 бита которые потом дополнены до 32 битов нулями. Так что не беспокойтесь, 32 бита это то что нужно от есп32.

Какую программу вы собрались использовать в есп32? Какое название программы?

[audiomaniac3]

Какую программу вы собрались использовать в есп32? Какое название программы?

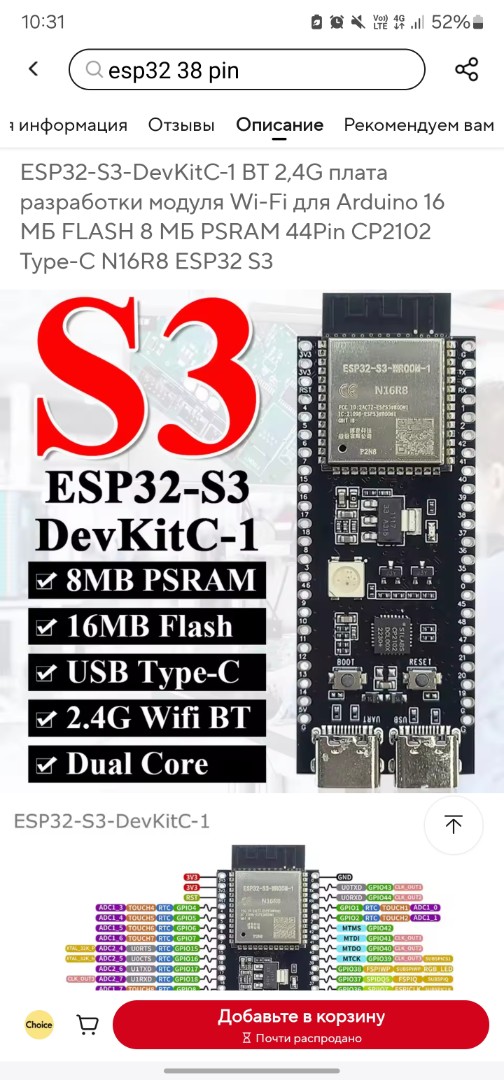

Squeezelite-esp32 Я только её и нашел,плату ведь можно программировать через обычный USB type c,вы случайно не знаете какая из этих плат лучше подойдет wrover b или esp32 s3? План такой,стримить на нее музыку через плеер нейтрон.

[uriy]

Squeezelite-esp32 Я только её и нашел,

Удостовертесь что это программа может выдавать MCLK нужной вам частоты.

вы случайно не знаете какая из этих плат лучше подойдет wrover b или esp32 s3?

esp32 s3 я купил в первый раз и я не смог заставить на ней работать Squeezelite, хотя там в описании написано что можно.
На платах wrover нет проблем с прошивкой их Squeezelite.

[audiomaniac3]

раз и я не смог заставить на ней работать Squeezelite

Спасибо большое,сам бы я это не узнал,тогда wrover b буду заказывать,

Здесь сказано что надо прописать в dac_config параметры и должно работать. dac_config: model=I2S,bck=33,ws=25,do=32,mck=0

https://github.com/sle118/squeezelite-esp32/issues/151

[uriy]

Здесь сказано что надо прописать в dac_config параметры и должно работать. dac_config: model=I2S,bck=33,ws=25,do=32,mck=0

Какую частоту вы будете иметь на MCLK? Это важно, если вы не сможете сформировать 12,288МГц то ни чего не будет работать.

[audiomaniac3]

Какую частоту вы будете иметь на MCLK?

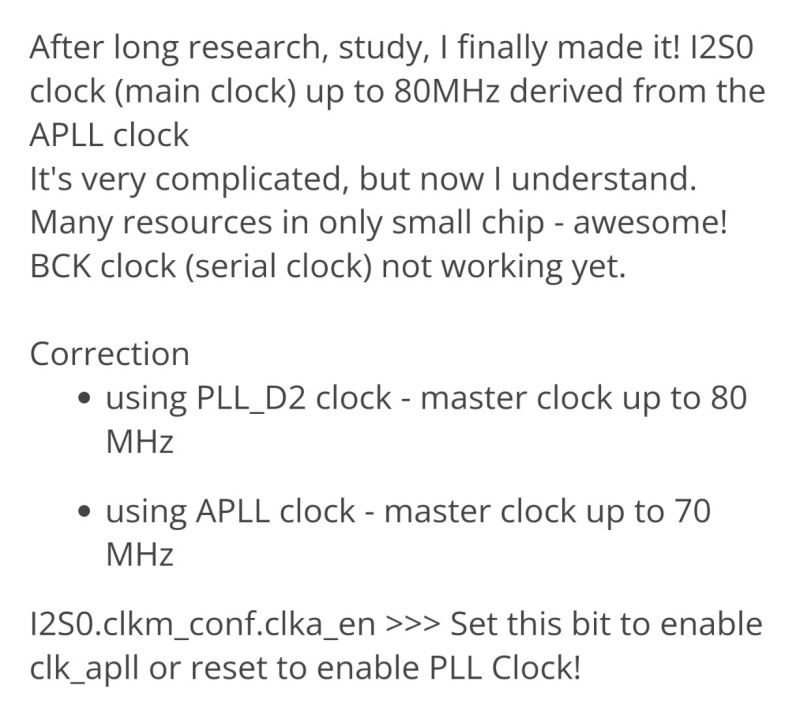

Как я понял https://esp32.com/viewtopic.php?f=18&t=14185 её можно выставить вплоть до 80mhz

[audiomaniac3]

Какую частоту вы будете иметь на MCLK?

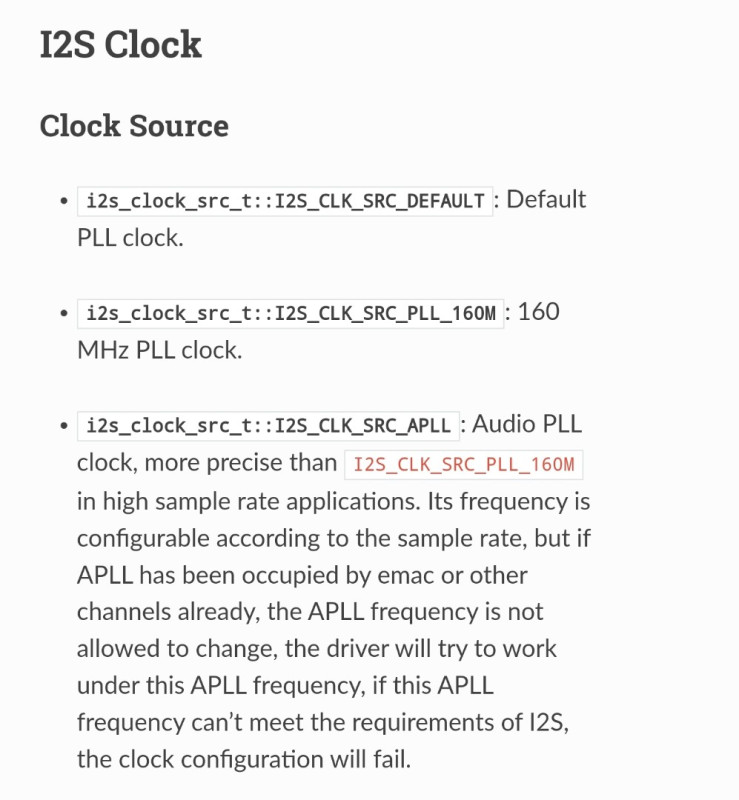

Еще нашел:
https://docs.espressif.com/projects/esp ... s/i2s.html

[audiomaniac3]

Здесь сказано что надо прописать в dac_config параметры и должно работать. dac_config: model=I2S,bck=33,ws=25,do=32,mck=0

Какую частоту вы будете иметь на MCLK? Это важно, если вы не сможете сформировать 12,288МГц то ни чего не будет работать.

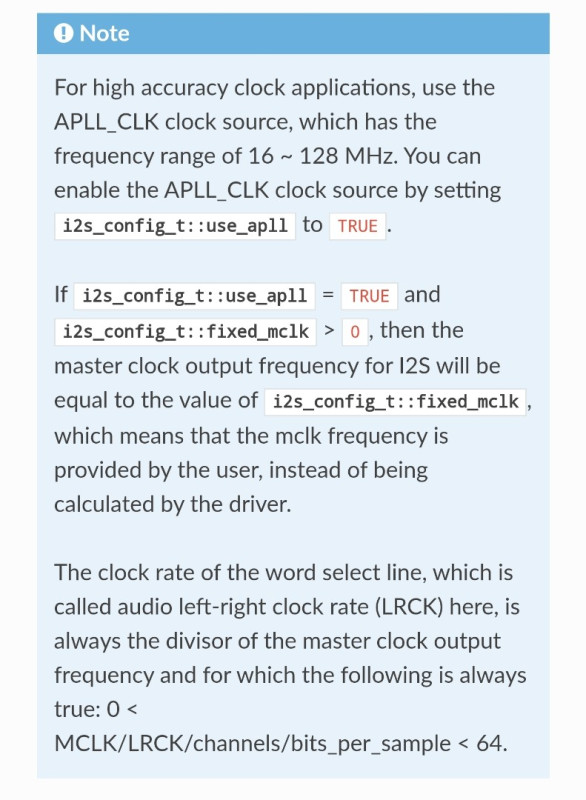

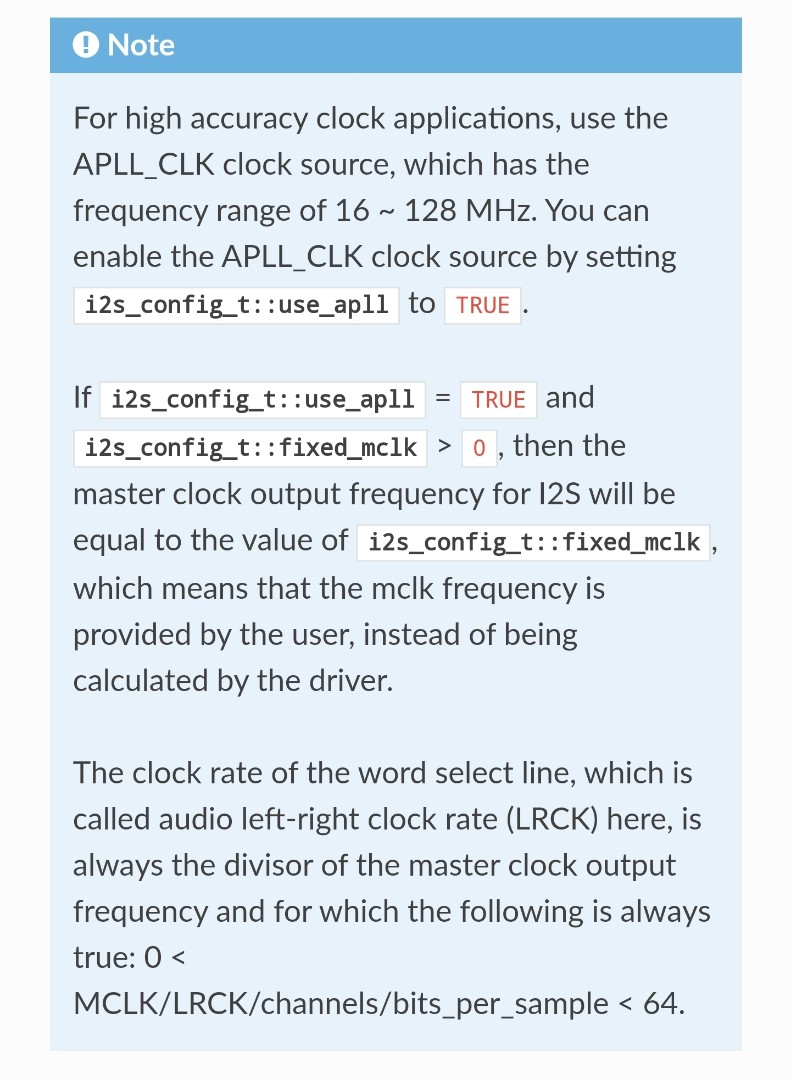

Здесь написано что master clock можно указывать в ручную вплоть до 128mhz

https://docs.espressif.com/projects/esp ... s/i2s.html

[uriy]

Здесь написано что master clock можно указывать в ручную вплоть до 128mhz

Это хорошо что можно, но из этих объяснений лично мне не понятно как установить на MCLK именно 12,288МГц. У вас кстати есть осциллограф или логический анализатор? Чую он вам понадобится когда вы будете подключать есп к усю.

[audiomaniac3]

У вас кстати есть осциллограф или логический анализатор?

Нету ни того не другого.

[audiomaniac3]

Как придет сразу начнут тестировать.

[audiomaniac3]

Уже почти доехал.

[audiomaniac3]

подключать есп к усю

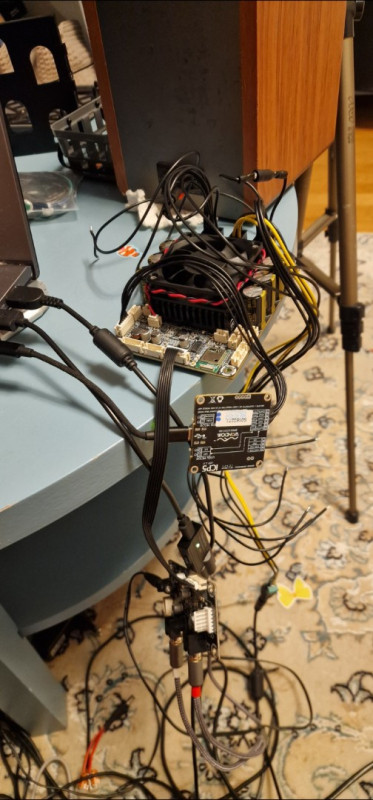

Приехал,второй день настраиваю,wrover esp32 еще в пути,можно вопрос,есть ли способ полностью вычленить нч сигнал в sigma studio? Настраиваю для биампинга через rephase,нч фильтр для нч/сч динамика срабатывает на отлично даже 100 тапов хватает,а вот для вч динамика когда ставлю вч фильтр на 5 килогерц 96db на октаву такое ощущение что всёравно низкие частоты пролазят,по замерам он режет отлично до 1килогерца примероно,но потом ачх чем ближе к низу начинает подниматься.

[uriy]

а вот для вч динамика когда ставлю нч фильтр на 5 килогерц 96db на октаву такое ощущение что всёравно низкие частоты пролазят,по замерам он режет отлично до 1килогерца примероно,но потом ачх чем ближе к низу начинает подниматься.

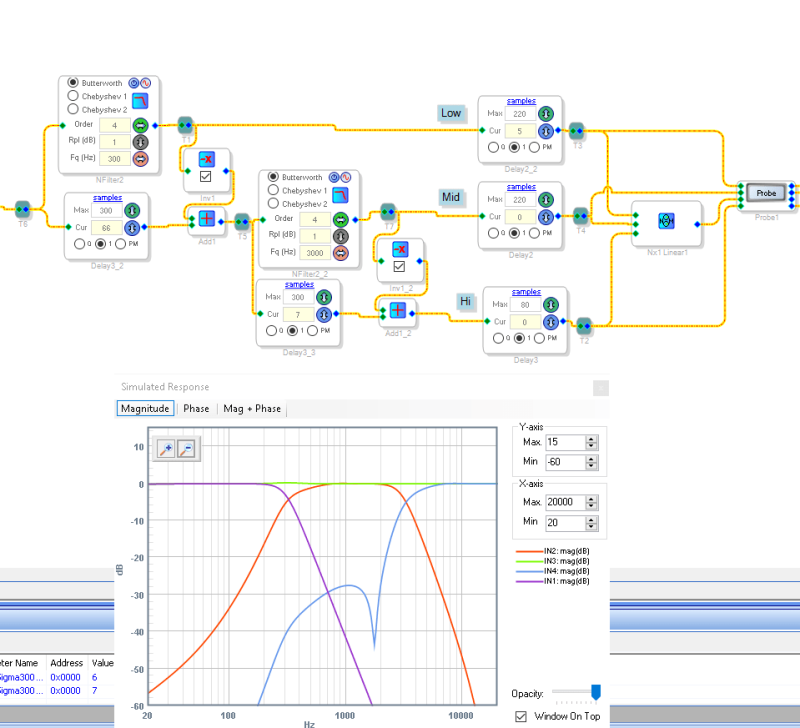

Чем ниже частота тем больше тапов нужно, если тапов мало то будет плохое подавление в нч полосе. Рефаз рисует красной линией при синтезе КИХ фильтра АЧХ. По ней видно где и насколько такой фильтр подавляет частоту. В сигма студио тоже можно посмотреть на АЧХ с помощью стимула и пробника.

[Sous]

96дб на октаву, имхо, несколько осетра можно урезать

[audiomaniac3]

если тапов мало то будет плохое подавление в нч полосе.

Впринципе у меня схожая картина по замерам вч динамика,пытаюсь домозговать как максимально сохранить доступные тапы,мне по сути нужен эквалайзер только для нч динамиков,однако когда я попробовал grow algorithm и пропустил левый нч и правый нч через один eq,то звука не было,если каждый отдельно пропустить то работает,такая же ситуация с фир фильтром, мне по сути нужно только два фир фильтра,чтобы через один фир шли оба левый и правый вч,а через второй левый и правый нч,а так сейчас либо по 200 тапов на каждый канал максимум,либо два по 300 и два по 120 в стоковом проекте jab5.

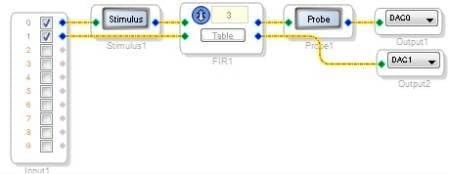

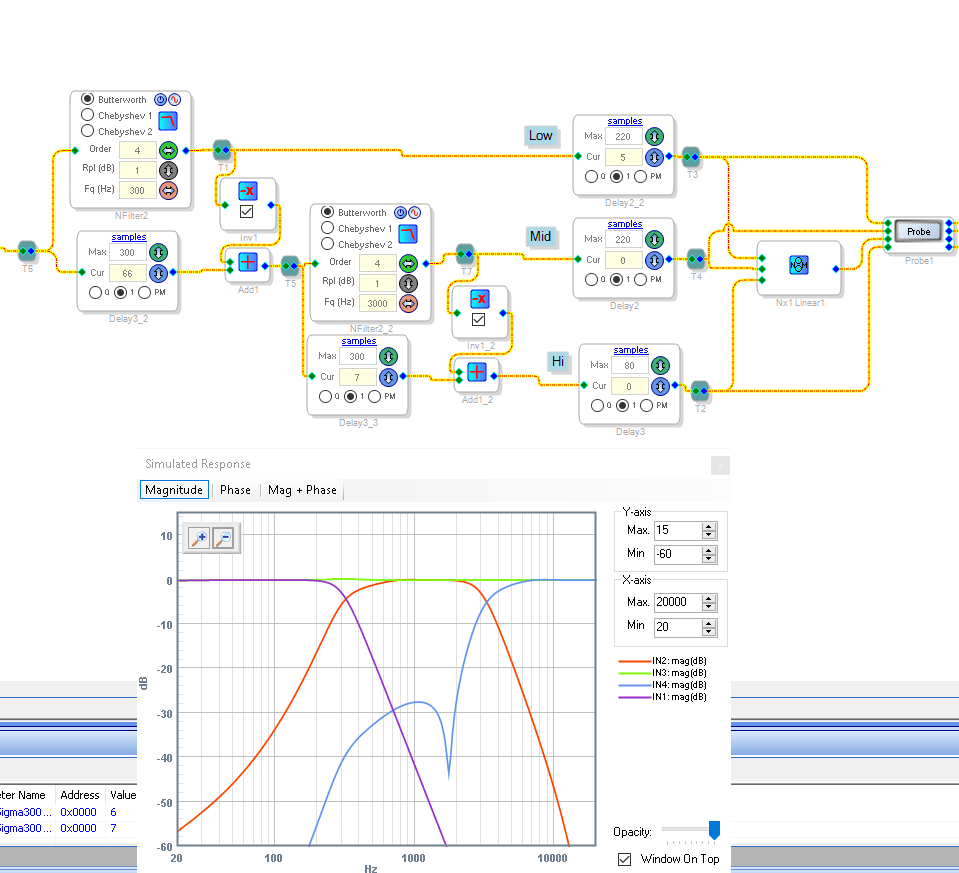

Хотя судя по фото,можно через один FIR оба канала пропускать,видимо я что-то не так делаю,ну если у меня получится по 400 тапов два фир фильтра сделать,то это будет победа.

[audiomaniac3]

где и насколько такой фильтр подавляет частоту.

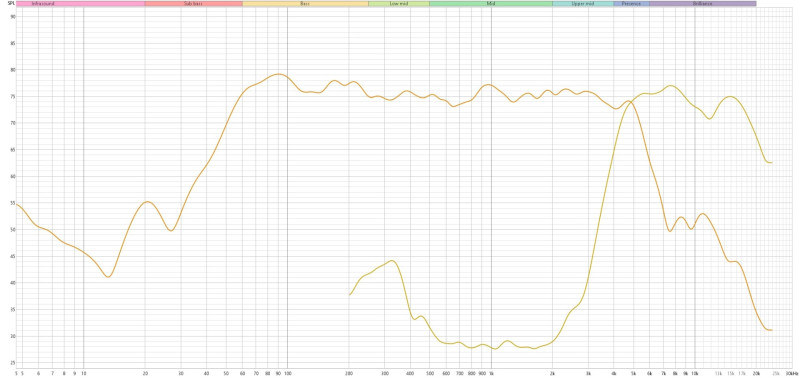

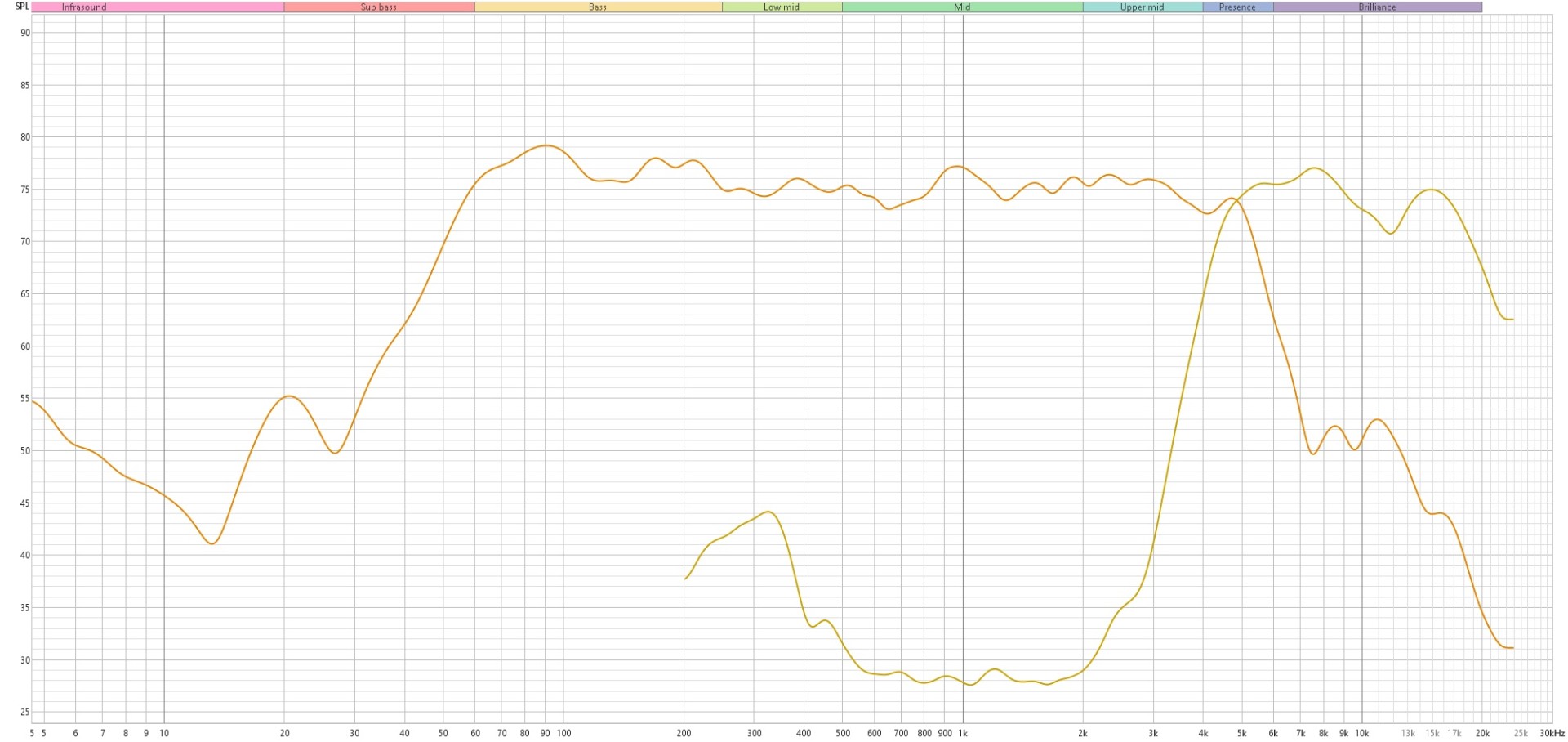

У меня такие замеры получились,не сильно но 300 герц на пищалку пролазит.

[uriy]

У меня такие замеры получились,не сильно но 300 герц на пищалку пролазит.

Что то тут не видать 96дБ/окт....

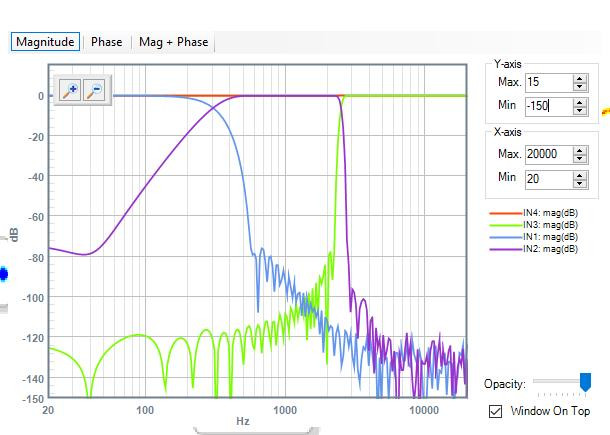

Вот кстати АЧХ КИХ по 1024 тапов на канал.


[audiomaniac3]

АЧХ КИХ по 1024 тапов на канал

На пищалку не хватает тапов,максимум что я смог выжать это по 220 тапов на каждую пищалку и по 100 на нч динамики(уточню что в проект добавил peq который еще съел тапы),однако для пищалок и этого хватило чтобы выровнять ачх фазолинейным эквалайзером, надо будет производителю написать чтобы специально для меня сделали точно такойже усилитель,но на adau1452

[XIAN]

надо будет производителю написать чтобы специально для меня сделали точно такойже усилитель,но на adau1452

Що заважає купити в Uriy його підсилювачі?
