Здравствуйте!
Нужно измерить напряжение вторичного питания, около 42 В. Силовой минус и мелкий дроссель 2.2 посередине платы. Если все в порядке -
90% нужно заменить чип, TAS5162 36выводов.
Чипы есть у Виталия, попросите его вам выслать. Замена чипа достаточно муторный процесс, так как плата на ...

.


Юрий, здравствуйте!

У меня у одного и модулей не гаснет красный диод SD.
Звук не идет(

При попытке измерения импеданса динамика к этому модулю было подключено, так называемое "устройство", и один из контактов этого устройства коротнул на массу автомобиля.

Что посоветуете предпринять, чтобы ...

Юрий, спасибо большое за развернутый ответ!

Sous писал(а): 27 сен 2024, 10:05 Еще 4 цикла оптимизаций и версия 1_13 в производстве.
В основном тонкая настройка питания ОУ, так как большое влияние на звук оказывает.

Юрий, подскажите, у меня v1_11, что-то можно с ней сделать, чтобы добиться улучшений?

Нет, это конденсаторы.
Резисторы для гейна прикручу к плате где-то сбоку.
Сейчас по умолчанию усиление 20.8дБ
При 2В RMS на входе, на выходе будет 22В = 121Вт


Здравствуйте!

Судя по информации на самой плате усиление по умолчанию 12.1dB.
Можете, пожалуйста, дать данные по коэффициенту ...

Спасибо!
Я "fb" и имел в виду.

Sous писал(а): 16 авг 2024, 17:07

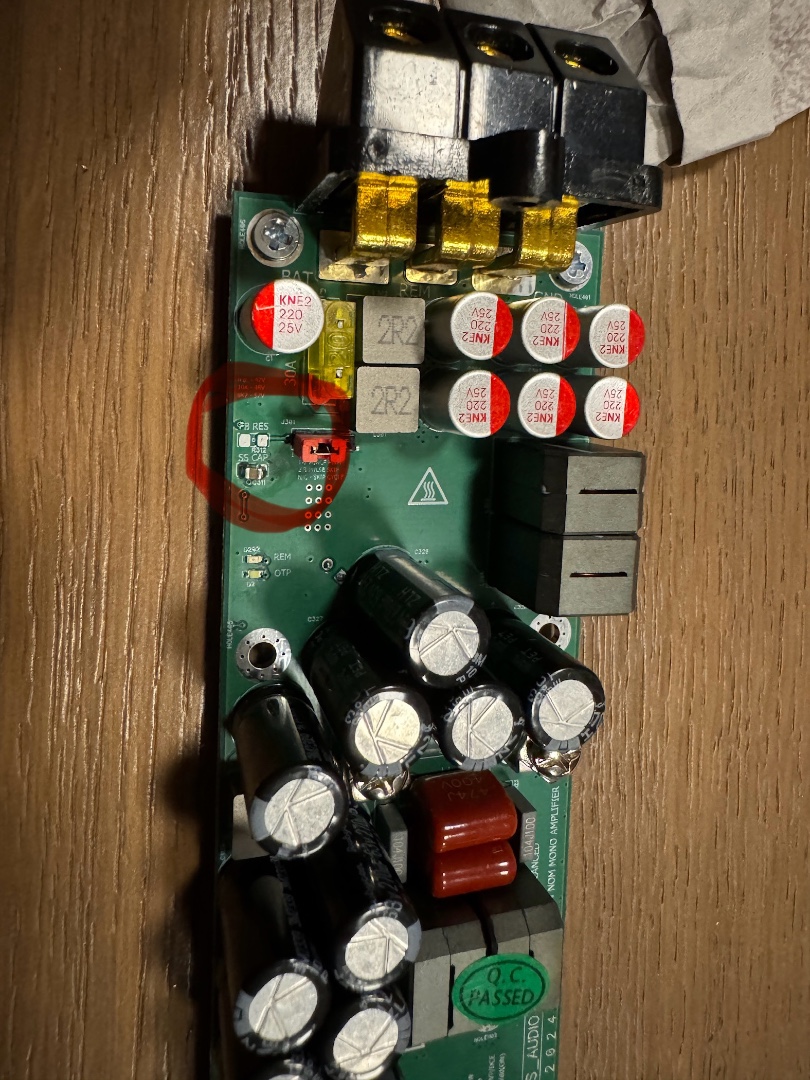

Юрий, на видео вы кратко коснулись, что при работе с 8 омной нагрузкой нужно что-то сделать с этой перемычкой.
Подскажите, пожалуйста, что именно нужно сделать.
И нужно ли что-то делать при 6 мной? У мена и 6, и 8 ом будет.

Sous писал(а): 15 авг 2024, 11:42 Нет, это конденсаторы.
Резисторы для гейна прикручу к плате где-то сбоку.
Сейчас по умолчанию усиление 20.8дБ
При 2В RMS на входе, на выходе будет 22В = 121Вт

Спасибо!
А какого размера резисторы для гейна и какой мощности?

А это, случайно, не набор запасных резисторов для Gain?
Было бы очень удобно)
И, кстати, какой в гейне размер резисторов и мощность?

Sous писал(а): 14 авг 2024, 18:14 нет конечно.
Мощность от этого не зависит вообще.
Для диф сигнала вам просто нужно меньший уровень сигнала подавать для той же мощности

Да, я это понимаю)
Тогда перефразирую вопрос - какая будет мощность если подать 2V RMS в несимметричном виде?

Sous писал(а): 14 авг 2024, 17:50 нет. Планирую наоборот +15%

Я имел в виду, при подключении несимметричным вместо симметричного)) будет потеря мощности?

Sous писал(а): 14 авг 2024, 17:02 Просто без него подключайте

Понял, спасибо!
Потеря в мощности будет?

Sous писал(а): 07 авг 2024, 15:23

Выглядит, что вход у платы дифференциальный.

Соответственно, мне нужно подключить не симметричный (где в машине взять другой)
Схему эту видел, но тут резистор переменный, а мне он не нужен.
Подскажите, как без потенциометра подключать?

А высота платы какая получилась?

в автоомобиле лучше использовать автомобильный, так как проще.
На стерео и мон оплатах 2.14 измерения есть, но очень давно сделаны. Сейчас, думаю, улучшились заметно, так много оптимизаций в модуляторе.

В целом, собирать на модулях в авто можно, но квалификация требуется кое-какая.

Новый ...

в автоомобиле лучше использовать автомобильный, так как проще.
На стерео и мон оплатах 2.14 измерения есть, но очень давно сделаны. Сейчас, думаю, улучшились заметно, так много оптимизаций в модуляторе.

В целом, собирать на модулях в авто можно, но квалификация требуется кое-какая.

Новый 600вт ...

Sous писал(а): 29 июл 2024, 21:21 Вот измерения сабв версии и стерео при нагрузке одним каналом, 2020 год. Модулятор ncore, так что с новыми типа purifi будет значительно лучше.
2_14 stereo ncore.png
и саьвуферная:
sabw 2_14 ncore.png

Понял, спасибо!
А rev. 2_143 это уже с Purifi модулятором?

Sous писал(а): 22 апр 2023, 21:12 Рабочний образец

phpBB [media]

Юрий, здравствуйте!

Подскажите, где можно найти характеристики на автомобильные усилители (2х150Вт и 1х600Вт)?
В частности, КГИ+Ш.
И что лучше использовать для SQ, усилители со встроенными БП или автомобильный БП + усилители 2-й серии?
Спасибо!

Подскажите, как платы 2-ой и 3-й серии ведут себя при 16-ти омной нагрузке?
У меня компрессионые драйверы JBL D2430K

На блок питания не треюуеется земля, что как бы видно по входному коннектору.
При желании можете подключить защитное заземление к корпусу (шасси) усилителя.


Спасибо!

Еще мне кажется, что вы писали, что при подключении 2-х модулей усилителя к одному ИП, нужно перевернуть полярность питания на ...

Sous писал(а): 21 мар 2024, 16:03 Сборка усилителя на новой плате. Функция автозапуска.

Подскажите, куда подключить землю от сети 220В?
