А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Вопрос такой. У оригинального Purify 1et400a частота несущей 500КГц, у меня 760. Теоретически, понизив до 500 (джампером же задаётся режим 500КГц?) Нагрев должен уменьшится. Соответственно можно снять больше мощности. Но предел 60 Вольт
так?

-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Затеял апгрейд. Заменил блоки питания на 53 Вольтовые. Выдают 56 Вольт. Теперь с усилителей легко снимается по 280 Ватт. Но ввиду этого усилился нагрев. Чтож, золота у нас много
сделаю "золотые" подложки 4мм.

-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA

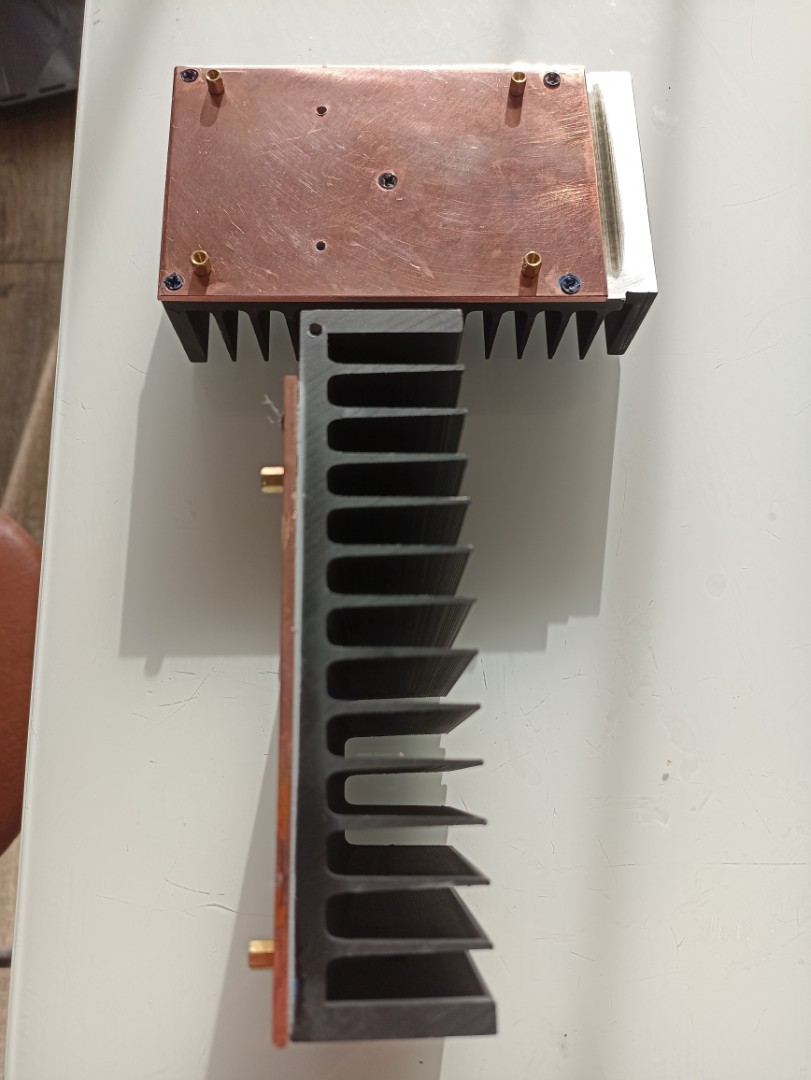

Но самое главное, и не очевидное для меня. Это подкладки под транзисторы. Те, что идут в комплекте теплопроводность 1В/м, но оказывается есть недорогие из оксида алюминия Al2O3 25В/м. Разница в температуре кристалл-радиатор 30 Градусов, Карл! И это только от смены подкладок. Тряпично-силиконовые в топку! Ведь и электропроводность оксида алюминия лучше напряжение пробоя 25кВ/мм, против 15 у силиконово-тряпичной.
-
- Гуру электроники☆☆☆☆
- Сообщения: 175
- Стаж: 4 года 8 месяцев
- Репутация: 89
- Откуда: Москва
- Аудио система: E70 Velvet, SuperGaN, PTERO, Focal Chorus 726, MA Bronze, N-Acoustic.
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Еще есть из нитрида. у них еще больше теплопроводность)))
-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Это я знаю, но цена уже не оправдывает.
-
- Пользователь
- Сообщения: 47
- Стаж: 2 года 7 месяцев
- Репутация: 10
- Откуда: Одинцово
- Аудио система: Тechnics
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Оправдывает! Погоняй усилитель не на 1кГц а на 10 - 15 - 20кГц. при этом термопару закрепи на корпус транзистора, увидишь зависимость мощности от частоты + как меняется температура транзистора. ( думаю дроссель с конденсаторами на этих частотах грузит транзисторы по полной)
-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Не-Не, в эти дебри я не полезу. Мне и так мощности много. Просто не было блока питания на 50 Вольт, поэтому поставил на 53-56 Вольт. Ну и, я вплотную приблизился к параметрам NAD m23, а он в 4 раза дороже моего усилителя.Игорь писал(а): ↑19 июн 2024, 10:31Оправдывает! Погоняй усилитель не на 1кГц а на 10 - 15 - 20кГц. при этом термопару закрепи на корпус транзистора, увидишь зависимость мощности от частоты + как меняется температура транзистора. ( думаю дроссель с конденсаторами на этих частотах грузит транзисторы по полной)

-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Произвëл замеры. 320 Ватт без искажений. Дроссель начинает петь
15 минут гонял на резисторе. Не греется ничего. Комнатной температуры дроссель и радиатор. При малой мощности греется значительно.

- lexey
- Самоделкин
- Сообщения: 269
- Стаж: 3 года 9 месяцев
- Репутация: 219
- Откуда: Усть-Каменогорск
- Аудио система: :
ЦАП: SMSL SU-9 PRO es9039pro
Усилитель: 3_065р ULTRA
Акустика: Проект xrk971
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Так долго нельзя же тестить на такой мощности? Может меня поправит кто.
Весь мир - Варкрафт, а ты в нём Мурлок.
-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
На 8 Ом 160. Не велика мощность. Но не для дома. Это как ездить по городу на авто 300 лошадей. Никогда не используешь, но приятно осознать. Ну, можно иногда дать жару.
Входное напряжение 1.4 В.
Резистор 7.5 Ом
Выходное напряжение 34.7 В
RMS 160.5 Ватт
Получается коэффициент усиления 24.7
Входное напряжение 1.4 В.
Резистор 7.5 Ом
Выходное напряжение 34.7 В
RMS 160.5 Ватт
Получается коэффициент усиления 24.7
-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
Есть большой минус. Хочется увеличивать громкость. Звук не утомляет. Хочется теперь акустику мощнее. А что, раньше мне не был доступен референтный уровень громкости. Осознаю его прелести. Прокладки под транзисторы обязательно меняйте. Перегрева теперь нет. Юра, спасибо. Я кайфую.
-
- Постоянный житель
- Сообщения: 268
- Стаж: 2 года 2 месяца
- Репутация: 67
- Откуда: Урал
- Аудио система: Denon avr x3400, Focal chorus 826V, MS Sound Purifi 3.065
Re: А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA
1,5 года (использование каждый день) Всё отлично.
