Качественный аудио усилитель в классе D - ICEpower ICE125ASX2

[demise]

Зажрались китайцы. За можно сказать пустую платку с 6-ти долларовой микросхемой, хотят 26$.

Вот и я об этом, поэтому и вопрос , есть кто пробовал ice, как двойное моно?

[demise]

Неужели никто так и не попробовал?

Наверно Вы будете первый

Да я бы с удовольствием, но к сожалению в электронике полный ноль, способный только повторять за кем то, хотя всё очень интересно.

[VladimirG]

обсуждали много раз, эта плата не нужна, если у вас есть симметричные выходы с ЦАПа

[demise]

обсуждали много раз, эта плата не нужна, если у вас есть симметричные выходы с ЦАПа

Подскажите как данный усилитель, как я понимаю у Вас двойное моно, играет с Dali Opticon 6 у меня просто такие же?

[VladimirG]

Играют неплохо, но нужно учитывать, что в мостовом режиме каждый усилитель в противофазе подает напряжение на одну и ту же нагрузку 4 Ом (в случае Оптиконов 6), то есть каждый усилитель работает относительно виртуальной земли, которая делит нагрузку (сопротивление колонки) на две части по 2 Ома. Нагрузкой для усилителей и являются эти 2 Ома, что по-моему может их перенапрягать. Но в мануале стоит для BTL версии THD+N=0.002% (1 Вт), а для SE - THD+N=0.003 (1 Вт), так что все должно быть хорошо и даже лучше чем у SE версии.

[demise]

Играют неплохо, но нужно учитывать, что в мостовом режиме каждый усилитель в противофазе подает напряжение на одну и ту же нагрузку 4 Ом (в случае Оптиконов 6), то есть каждый усилитель работает относительно виртуальной земли, которая делит нагрузку (сопротивление колонки) на две части по 2 Ома. Нагрузкой для усилителей и являются эти 2 Ома, что по-моему может их перенапрягать. Но в мануале стоит для BTL версии THD+N=0.002% (1 Вт), а для SE - THD+N=0.003 (1 Вт), так что все должно быть хорошо и даже лучше чем у SE версии.

Спасибо за ответ! Будем брать.

[Dream On]

Суть в том, что громкость регулирую только на звуковой карте и этот усилитель нужен исключительно, как оконечник. Хочу понять на сколько нужен данный буфер.)) Заранее благодарю!

В этом случае (и не только в этом), всё зависит от Rвых источника. При его относительно высоком выходном сопротивлении, учитывая что у ICEpower ICE125ASX2 входное сопротивление зависит от частоты, вполне возможно играться межблочникми, находя "самый лучший по звуку".
Думаю, что буфер и Вашем случае не помешает.
Неплохо описано viewtopic.php?p=6157&sid=0a0f9832964678 ... 4738#p6157
Кое что о ICE125ASX2 https://ldsound.ru/icepower-ice125asx2/

Спасибо! Имеется подобная пара таких плат https://www.ghentaudio.com/kit/rtx.html RTX, они помимо RCA->XLR выполняют функцию буфера? Покупал лет 8 назад корпуса для Icepower 125ASX2 эти платы вместе с корпусом пришли и лежат. Кстати у меня выход с EMU0404USB балансный получается, на сколько я понимаю, хоть и TRS. Если в BTL буду пару усилков использовать мостом 125ASX2, то помогут эти платы? Еще полезное от их использования можно применить? Теперь чешеться буфер сделать, коль рекомендуете.))

[wizik]

Неужели никто так и не попробовал? Вроде в ветке даже схемы рисовали.. Может кто откликнется, пока на али цены на эти усилители интересные, ну или ждать инвертор (индекс 2_061) 150Вт/4Ом.

именно эту плату я не ставил, но ставил с али (продавец Lusya плата с 2мя drv134pa) и это по сути одно и тоже.

но лучше думаю эта плата: https://aliexpress.ru/item/100500158684 ... 621fJEZQpd

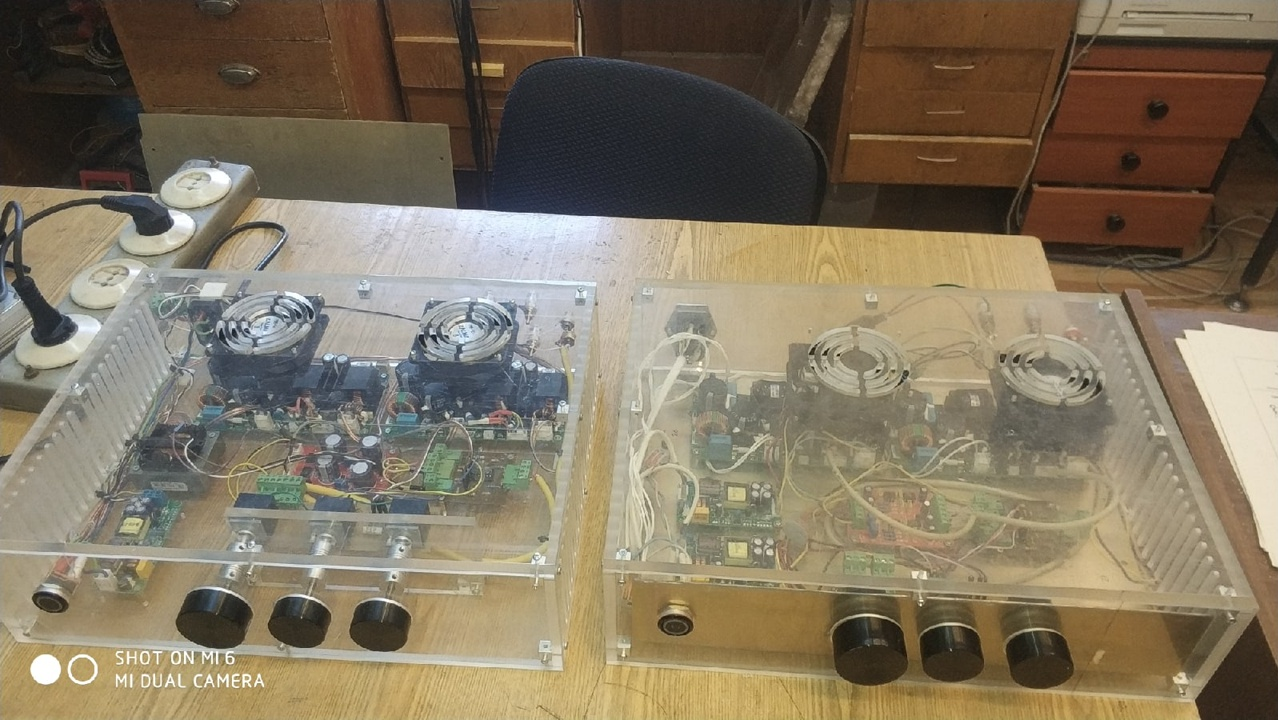

сам собрал и коллега тоже собрал двойное моно с преудсилом на lt1356cn:

зы с али пропали icepower 125asx2 никто не знает с чем это связано? сняли с производства?

[demise]

Да вроде продают, вот только разброс по ценам большой. Как звук на Вашем усилителе получился?

[wizik]

Да вроде продают, вот только разброс по ценам большой. Как звук на Вашем усилителе получился?

звук полностью устраивает, басы качает только в путь, но и по остальному очень хорош, колонки орбита 35ас, поэтому не факт качество звука раскрывают они полностью.

[demise]

Ясно, у Вас там прям всё круто, даже вентиляторы стоят, как всё подключали не осталось случайно?

[demise]

В смысле схемы подключения плат..

[wizik]

В смысле схемы подключения плат..

нету, напишите в скайп - wizik666 могу слегка проконсультировать

[borts]

Добрый день всем! Пытаюсь собрать, для начала, усилитель Ice Power 125. Увидел в ютубе и побежал покупать, а форум не почитал
Собрал, подключил - звук недостаточно громкий( выход с цапа 0.2 в) и мало высоких (регулятор 100Koм)
Поставил буфер, как в продолжении видео - ноль регулируется только на ne5534(оригинал) и ad847(фейк), opa627(оригинал) - ниже 2 мв не опускается, opa1611(оригинал) просто всегда ноль, как ни крути...
Хочу поставить в этот же корпус предварительный усилитель, вместо буфера, примерно такой же по размеру и питанию
Отсюда вопрос - посоветуйте, какой пред подойдёт по качеству звука и размеру (тембры не нужны)
https://aliexpress.ru/item/100500250403 ... 0912098178 - такой подойдёт?

[Alex]

Привет, да подойдёт. Я ставил этот viewtopic.php?p=13510#p13510

[borts]

Как думаете, насколько он будет вносить искажения и стоит ли менять операционники?
Уже прочитал-просмотрел в видео и на форуме.
Спасибо за Вашу работу!

[Alex]

Там есть замеры в предыдущем посте

[borts]

В видео по улучшению Ice Power на выходе блока питания 15 вольт у Вас напаяны два конденсатора. Собирались сказать за них, но, видимо, забыли. Подскажите - для чего и какие?

[Alex]

Конденсаторы, что бы буфер выключался последним и не было щелчка в колонках, емкость 2200 mkF.

[borts]

Привет! Что регулируют потенциометры? Подстройка 15 вольт?

[Inok]

скорее всего да

[mishustin1717]

Здравствуйте!
Возможно ли найти на эту плату схему?
У меня случилось неприятность: получилось так, что оказались сбиты пару резисторов и два диода (или транзистора) на ближнем углу изображения https://ldsound.info/wp-content/uploads ... d.ru-3.jpg

Возможно ли найти схему или хотя бы макрофото ближнего угла этой платы? Какие там CMD-компоненты стоят? Заранее спасибо! Не хотелось бы вслепую паять туда методом "научного тыка" ...

[Alex]

[mishustin1717]

Спасибо!!!
Один транзистор 3BW, а второй не различаю маркировку..? 1236? BTB1236 ?

[borts]

Так?

Другой транзистор у меня со стёртой маркировкой

[mishustin1717]

Другой транзистор у меня со стёртой маркировкой
[/quote]

Спасибо. Именно этот со стёртой маркировкой и нужен номинал.

[borts]

В мощных очках смотрел - не видно ничего. Последний символ похож на 5 или S

[Sous]

если есть белая термопаста -попробуйте нанести на транзистор немного и растереть. если есть хоть какие-то следы маркировки можно будет их рассмотреть через лупу

[borts]

Не видно

[Sous]
