Свежая версия инвертора (индекс 1_02) 150Вт/4Ом

[Dysindich]

Просьба к модератору:
Переменуйте, пжст, тему топика. индекс 2_061 на 1_02, так как теперь платы называются 1_02, и получилась путаница с другой версией.

Да, реально становится актуальным каталогизация версий.
(было бы не плохо , составить некий каталог (громкое название некой таблицы ), с перечнем версий ( с краткой аннотацией , два-три слова), с пояснениями автора по семейственности связей, заодно можно будет проставить маркер "...выпуск прекращен...", или : "...снято с производства...", или - "...актуально на момент публикации..."... чисто, для примера, для прояснения идеи.
Это - значительно облегчит ориентацию для людей, впервые услышавших о замечательном усилителе Юрия... (да и для всех остальных - тоже...)
Весьма мечтательно было бы увидеть статью Юры по освещению общей концепции его разработок с разбитием по семействам и подвидам... Это все - только во благо проекту.

[sergte]

Добрый день! Хотел узнать про модули защиты от КЗ для БП - один для одного усилителя и БП? Тогда мне лучше взять разветвитель на 2 усилителя?

[Sous]

Одна плата защиты устанавливается в один блок питания. Усилителей можно подключить любое кол-во

[vvsl]

Цікаво булоб почути, в двох словах, в чому різниця в звуці 1-02 P і v2_06 P?

[XIAN]

Цікаво булоб почути, в двох словах, в чому різниця в звуці 1-02 P і v2_06 P?

В уяві)

[Sous]

Инструментально мало разницы, модуляторы одинаковые. Пилотный выпуск 1_02 был на ОУ ОРА1602, как и 2_06, но сейчас для поддержания рентабельности партия собрана на ОРА1678. На измерение это не повлияло, но удалось ужатся на 2,5 долл на плату, потеряв 3,5 на драйверах IRS20957.

[JKS]

То же самое будет в пределах незначительных отклонений.

Добрый день. Созрел, кажется, для сборки усилителя для наушников на базе 1_02 Purifi.
Корпус 120*40*200mm
https://aliexpress.ru/item/100500470568 ... 618dl7YzkU
Какой блок питания предпочтительнее?
https://aliexpress.ru/item/100500598750 ... 43246VkYiH
или
https://aliexpress.ru/item/100500570843 ... _rcmd=core
Или что-нибудь другое рассмотреть?
По высоте не более 35мм должен быть. Мощность более 5-10Ватт(+холостой ход) не понадобится.

[JKS]

R44R45 образует делитель, на котором должно быть 6,В. Установлены резисторы 30К, 10К, получается к-т деления 4, 6*4=24В порог сейчас.

Добрый день. Подскажите, собираюсь к усилителю заказать БП +-24В. Вдруг БП чуть меньше выдаёт, усилитель не отключится?

[Sous]

Скорее всего будет нестабильно, так как совсем нет запаса. Лучше всего подстроить блок питания, обычно это не сложно, схемы стабилизации типовые, на TL431. Установить 26-27В.

[JKS]

На малых нагрузках БП работает в BURST MODE(L6599), что-то вроде импульсной модуляции, до 5 Вт примерно если повезет. шум генерируется на частотах 260-520Гц и гармоники. после 5-6 Вт режим работы изменяется на непрерывный и блок затихает.

Подскажите, может стоит нагрузить +-36В 10-ти ваттными резисторами по 200Ом для тихой работы БП?

[JKS]

Вопрос по плате защиты усилителя. Заказал такой блок питания: https://aliexpress.ru/item/100500511066 ... 1696977253
Плату можно подключать к +-12В и к земле?


[Sous]

В этом блоке питания дополнительный выход однополярный.
Блок более шумный. чем GHXAMP/
К такому блоку можно подключить доп защиту. Через дополнительную плату с оптопарой.

[JKS]

Блок более шумный. чем GHXAMP

Наверное, проще запитать по обычной схеме:

2 моста.gif (8.86 КБ) 8904 просмотра

Ток холостого хода в усилителях 1_022 присутствует, запас по мощности в трансформаторе нужно учитывать?

[JKS]

Расскажите, эта схема хуже 1-го диодного моста или платы со вторым трансформатором?

[Sous]

Скорее всего такая схема немного лучше, но в импульсном апарате ее применять наврядли уместно

[Sous]

В плане блоков питания из готового лучше чуть переплатить и купить блок connex, тем более что у них есть блоки без стабилизации LLC. И качество получше, чем но нейм китай с али.

[Justas*]

Разделите обмотку на 2 части. Земли каналов не будут замыкаться в БП.

[JKS]

Разделите обмотку на 2 части. Земли каналов не будут замыкаться в БП.

Трансформатор ещё не приехал. Может разделить на раздельное питание и не получится. Но, скорее всего, в моём случае проще 1 мост и пара конденсаторов (стандартная схема)

[JKS]

Скорее всего такая схема немного лучше, но в импульсном аппарате ее применять навряд-ли уместно

На соседнем форуме данную схему облаяли страшно, наверное, очень плохая. Сделаю, как с казали,
с одним мостом и парой конденсаторов. Без Шотки и конденсаторов, (все из характеристики блокирующих).

[Sous]

Тем временем плат версии 1_0хх почти не оосталось. пришло время заказывать следующую партию. Но оказалось, что сложности с подходящими транзисторами в изолированнном корпусе, да и в целом, даже на транзисторах с сопротивлением канала в 100мОм 25Вт мощности можно снимать без радиатора. Потому попробую использовать смд транзисторы. Чтобы плату не пережарили я на всякий случай добавил еще датчик температуры. Кроме того, будут применятся другие силовые дроссели, с меньшими потерями.
Кроме того в плане оптимизации конвертор для питания драйвера будет расположен прямо на плате, и теперь он будет работать с на частоте 900к.
Так же добавлен вход STBY.
После китайского НГ закажу пробную партию для натурных испытаний.

Новая версия выйдет под номером 1_10


размеры платы остались прежними.

[JKS]

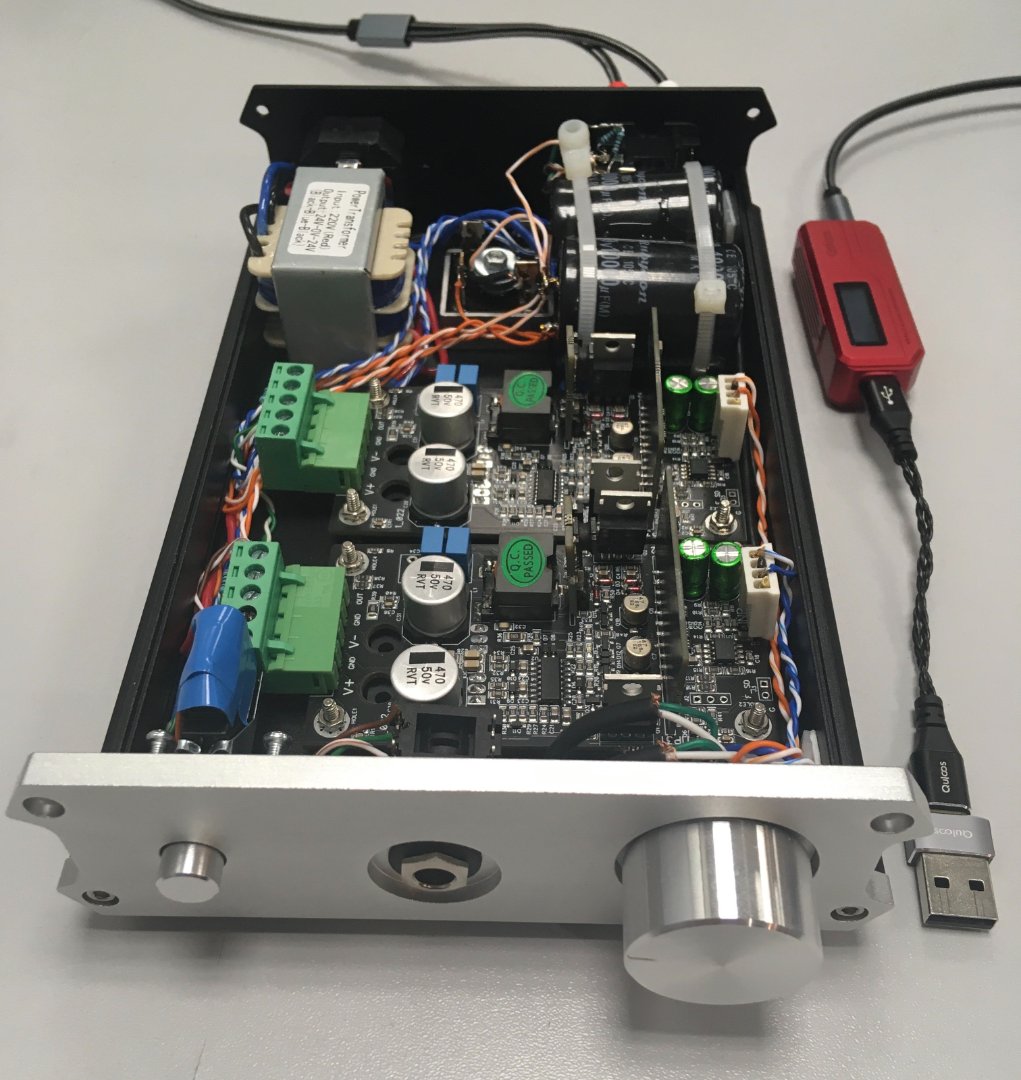

Как раз подошёл корпус https://aliexpress.ru/item/100500470568 ... 0208180668 к платам 1_022.
С блоком питания https://connexelectronic.com/product/smps240qr можно и полную мощность с него получить в таком корпусе.

[IT-Prof]

Отлично! А пробовали наушники подключать на выход блока питания?

[JKS]

Отлично! А пробовали наушники подключать на выход блока питания?

Обязательно! Тишина, как в могиле.

[Sous]

В некоторых вараинтах сборки плат, а это касается модуляторов с установленными компараторами MAX913,наблюдается проблема с холодным запуском. Лечится поднятием напряжения внутреннего стабилизатора питания ОУ.
Тестировалось с заменой D2,D4 на стабилитроны 6,8В.

[JKS]

Вопрос автору усилителя:
Purifi 1.022 отказывается включаться при отрицательных температурах.
Мне казалось, что такая аппаратура должна работать хотя бы от минус 20⁰ (в непрогретом авто, на уличном концерте, просто принесённая с улицы).
Эксперимент: в морозилке минус 5⁰, 30 минут и не включается усилитель. Напряжение +-30В. На одном модуле светодиод не горит, на втором еле теплется, в колонках тишина.
После непродолжительного прогрева светодиод на модуле начал моргать, в колонках щелчки страшные , можно акустики лишиться.
Разве так должно быть?

Вопрос ТОЛЬКО автору усилителя, "сердобольных" с рекомендациями греть 2 часа с морозу могу послать в жёсткой форме, не взирая на блокировки..

[drmodd]

Эти две пары светодиодов загораются при насыщении интегратора, то есть, в нормальном режиме они не горят.
Замерьте напряжение питания.

[JKS]

Эти две пары светодиодов загораются при насыщении интегратора, то есть, в нормальном режиме они не горят.
Замерьте напряжение питания.

+-30 вольт на морозе.
В рабочем состоянии +-25 вольт. Транс слабый, под нагрузкой проседает чуток напруга.

[drmodd]

А питание предварительных каскадов?

[Sous]

Партия плат с модуляторами на MAX913 с такой проблемой, решается заменой стабилитронов в питании ОУ D2 D4 на основной плате на 6,8В, либо заменой стабилитронов в питании модулятора (на плате модулятора рядом с МАХ) на 5,1В.

[Sous]

если нужны стабилитроны- обращайтесь. Или присылайте платы на замену
