Усилитель JLH 1969

[Justas*]

Асимметричный PP класса A.
или
SE-подобный каскад с активной нагрузкой.
В итоге: однотактный по напряжению, двухтактный по току.
Двуликий Янус

[Charm]

Не думаю что лучше ответ предвидится. А вот что пишет сам Джон о своем усилителе.

[LinuxManiac]

Тема почищена. Здесь никто никому ничего не должен, и никого не касается, кто что знает и кто чего не знает.
Предупреждение за неуважительное поведение.
Модератор.

[jazzz]

Здравствуйте. Два года назад загорелся идеей этого усилителя. Закупил детальки. Но увы, у самого руки не дошли((( Может есть кто из Иркутска или поближе, кто готов, не бесплатно, помочь мне довести дело до конца??

[Sous]

Вы бы на каком-то вегалабе спросили, или на паяльник, на радио коте. Там охват шире

[Ramirez10]

Здравствуйте. Два года назад загорелся идеей этого усилителя. Закупил детальки. Но увы, у самого руки не дошли((( Может есть кто из Иркутска или поближе, кто готов, не бесплатно, помочь мне довести дело до конца??

Та нічого там складного немає. В збірці. Складним є підбір деталей. Адже щоб цей красунчик заспівав, аби що ставити не треба.
Особисто я зараз роблю міні Худ. Компактний, настільний. Для фонової музики. Зробив на мікросхемі- грає, але для моїх натренованих вух вже не те.
Спробував запустити Худа від 12в і в економ режимі- 0.5а.
Блок живлення виносний, імпульсний Deutsche telecom 12в 2.5а. вихідний конденсатор- Philips HP 4700мкф+4700мкф. Звучання просто неймовірне. Бас дуже потужний. Наскільки це можливо від такої схеми. Потужність не велика, але мені цілком достатньо.

[jazzz]

Здравствуйте. Два года назад загорелся идеей этого усилителя. Закупил детальки. Но увы, у самого руки не дошли((( Может есть кто из Иркутска или поближе, кто готов, не бесплатно, помочь мне довести дело до конца??

Та нічого там складного немає. В збірці. Складним є підбір деталей. Адже щоб цей красунчик заспівав, аби що ставити не треба.

Да я и взялся за него, так как вроде более менее понятно было. Не доходят руки. Видимо перегорел. Проще денежку заплатить и наслаждаться. Поищу исполнителя на предлоденных выше ресурсах ещё. Спасибки.

[mihail_ars]

Приветствую всех. Давно смотрю канал Alex, и читаю ваш форум.

Не так давно задумал сборку усилителя с использованием белых китайских плат jlh1969.

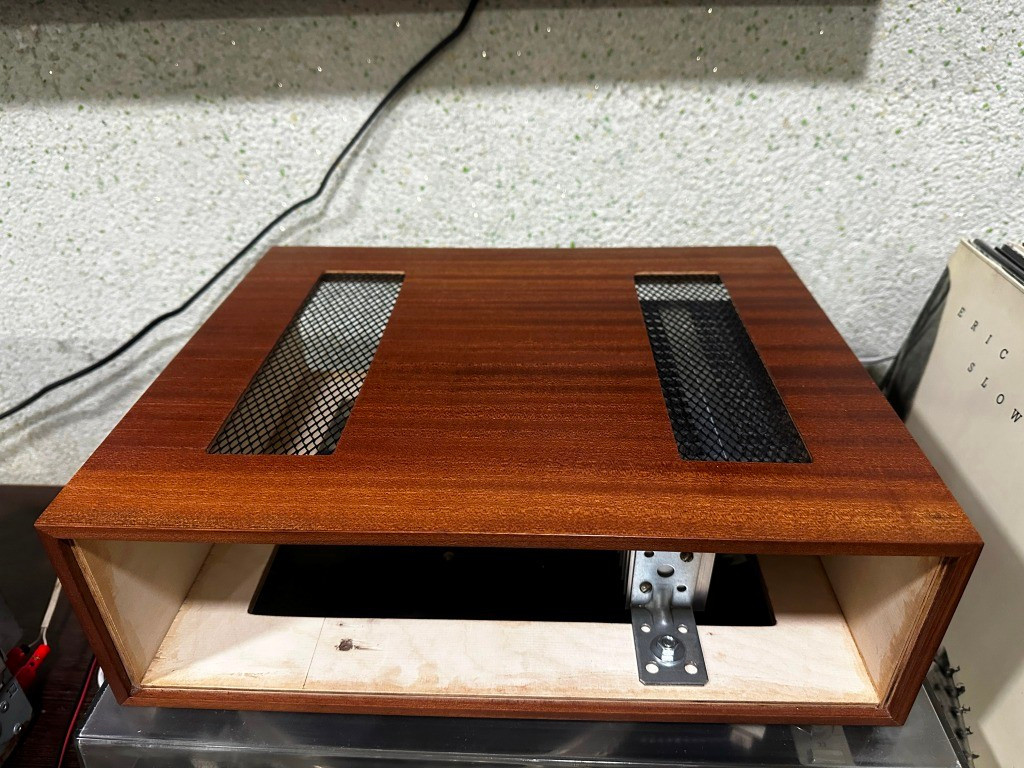

Для чего изготовил вот такой корпус (люблю дерево, поэтому вариант с радиаторами наружу исключил):

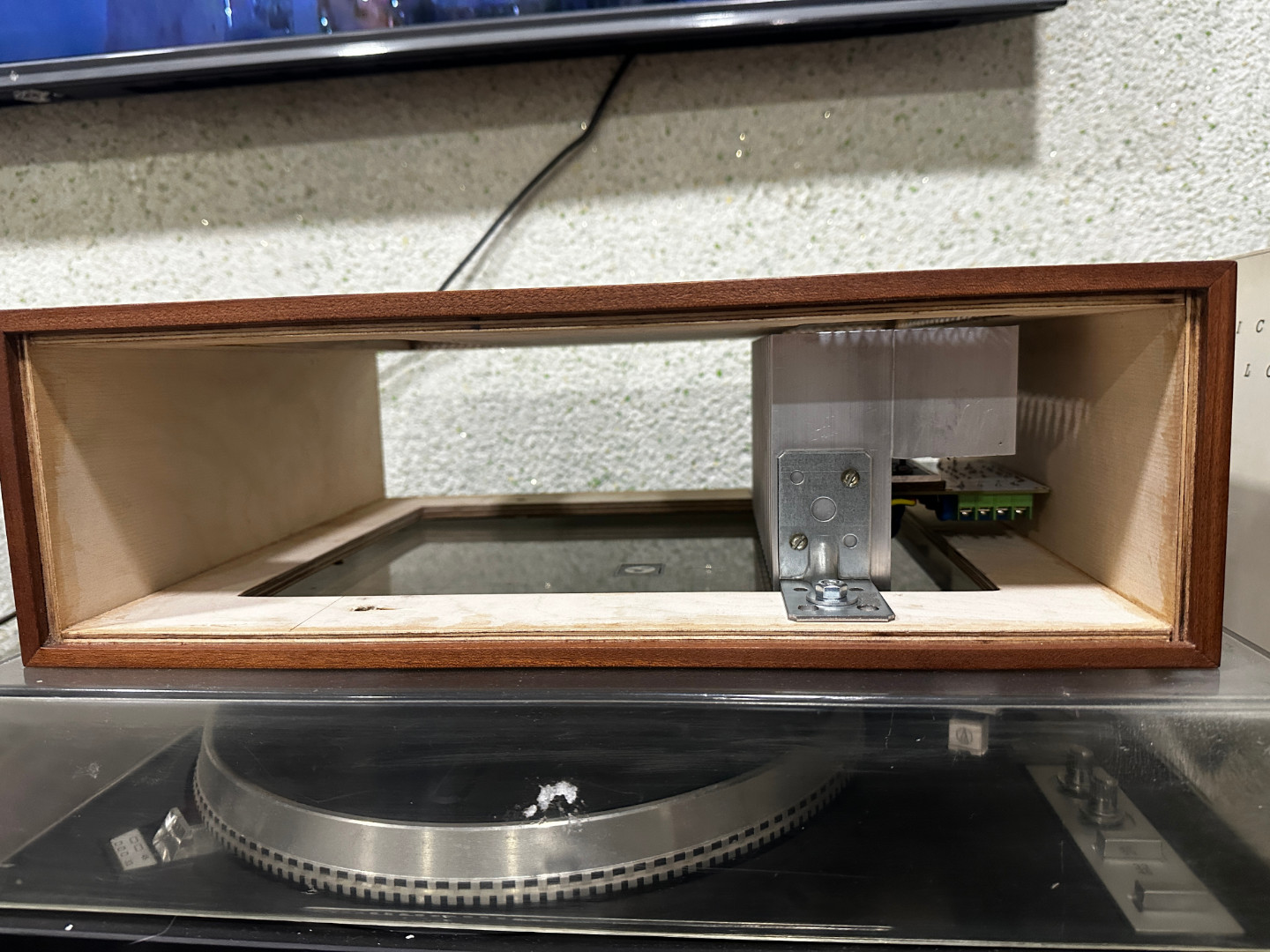

Внутренняя компоновка плат будет выглядеть следующим образом (примерка, установлен только одна плата, вторая соответственно будет расположена симметрично, а в середине питание):

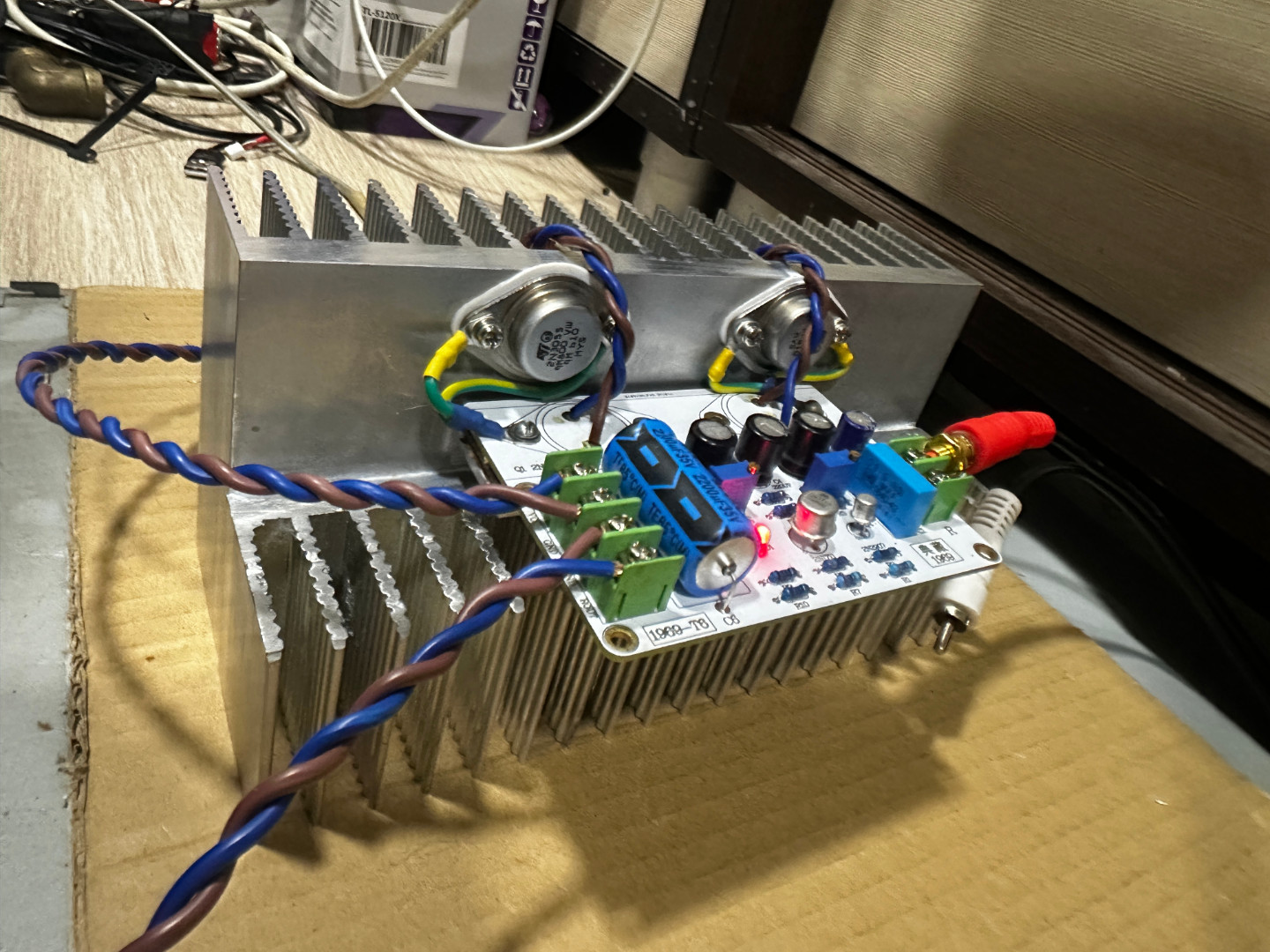

Транзисторы решил посадить на радиатор (это в перевернутом виде, прокладки керамические + термопаста):

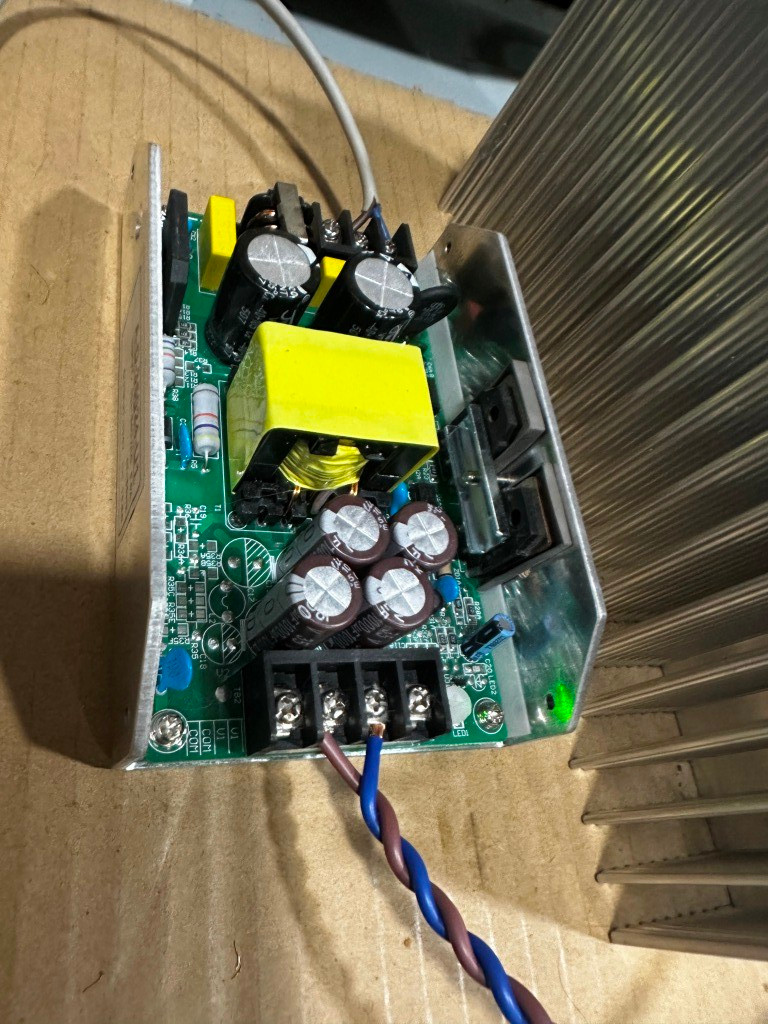

Блок питания пока импульсный (с трансформатором чуть позже буду):

Ну и собственно решил все это дело проверить с помощью приложения RMAA. Звуковая карта Focusrite Solo 2nd gen.
У меня опыта в данном деле очень мало, но как-то насторожили графики.

Питание 24 в., ток 1.3 А.

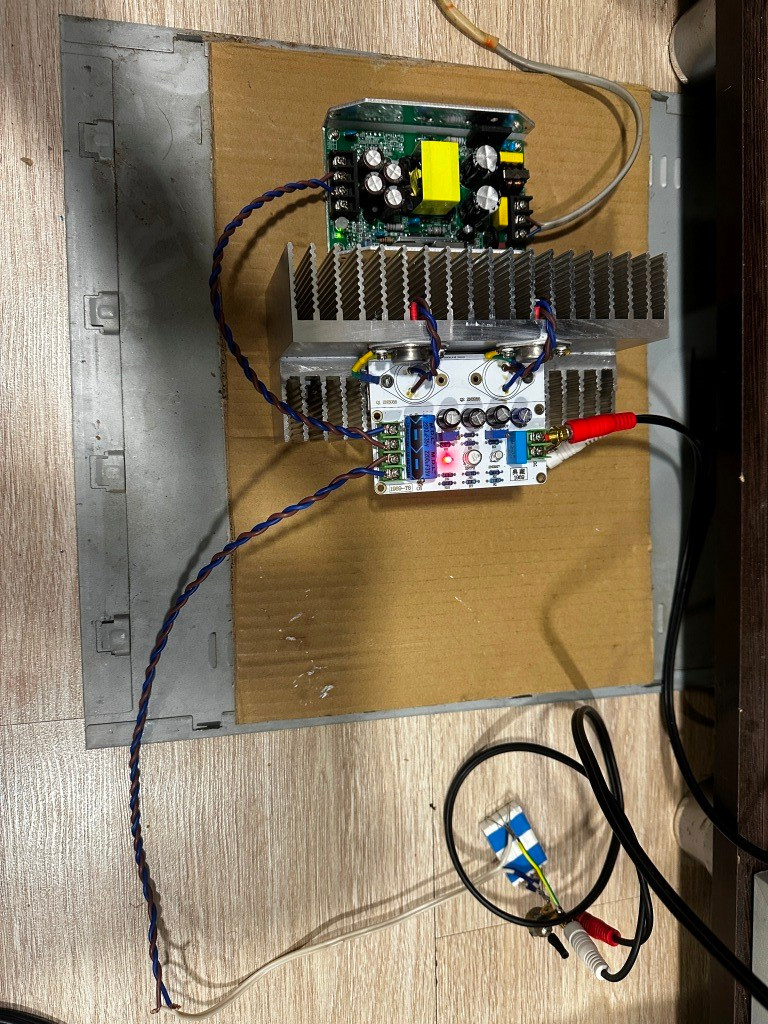

Подключено все вот таким образом (под кустом картона металлический лист - стенка системного блока):

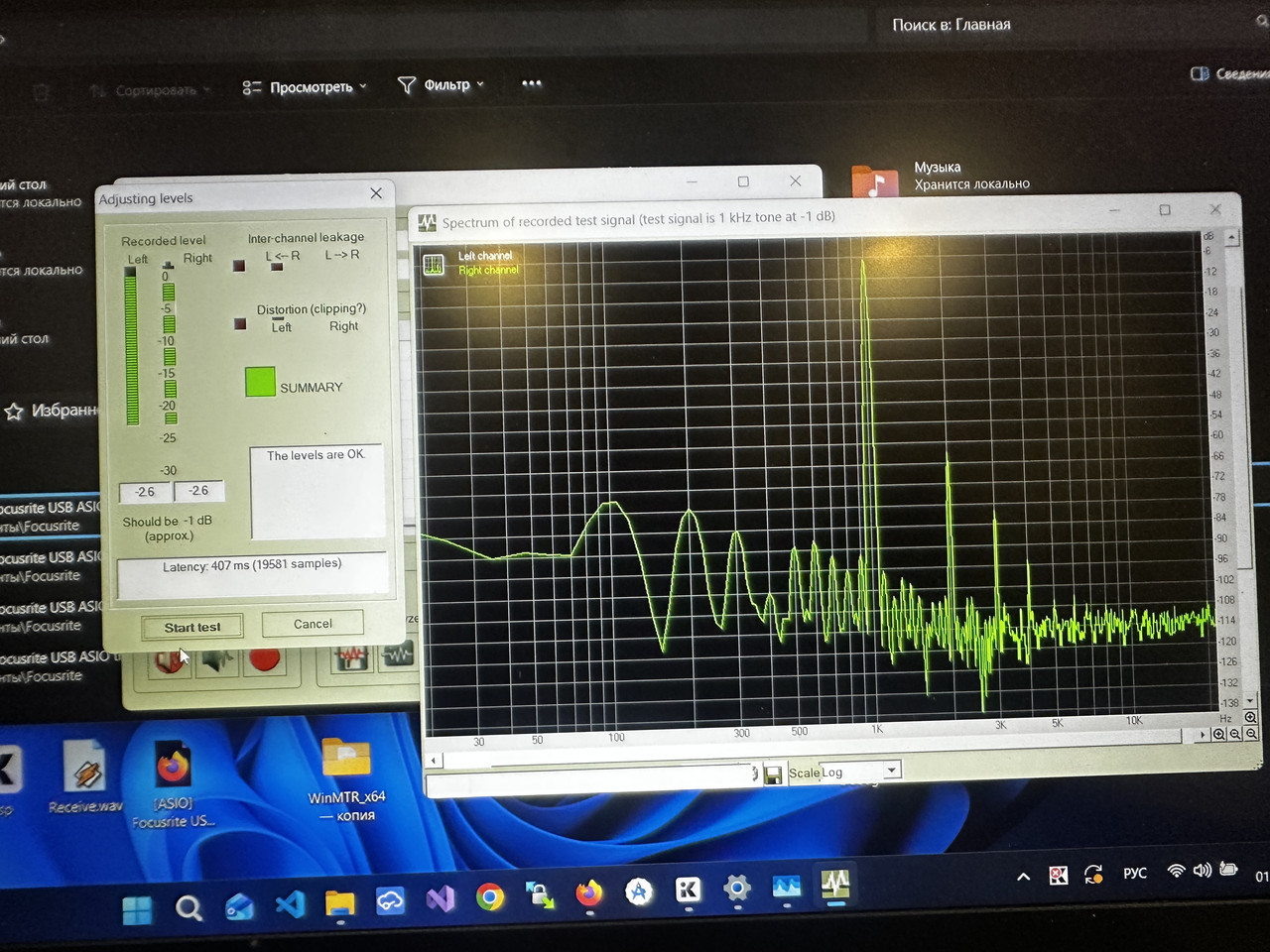

Шумы


Не совсем понимаю откуда такой уровень на 50 гц, ведь блок питания импульсный.

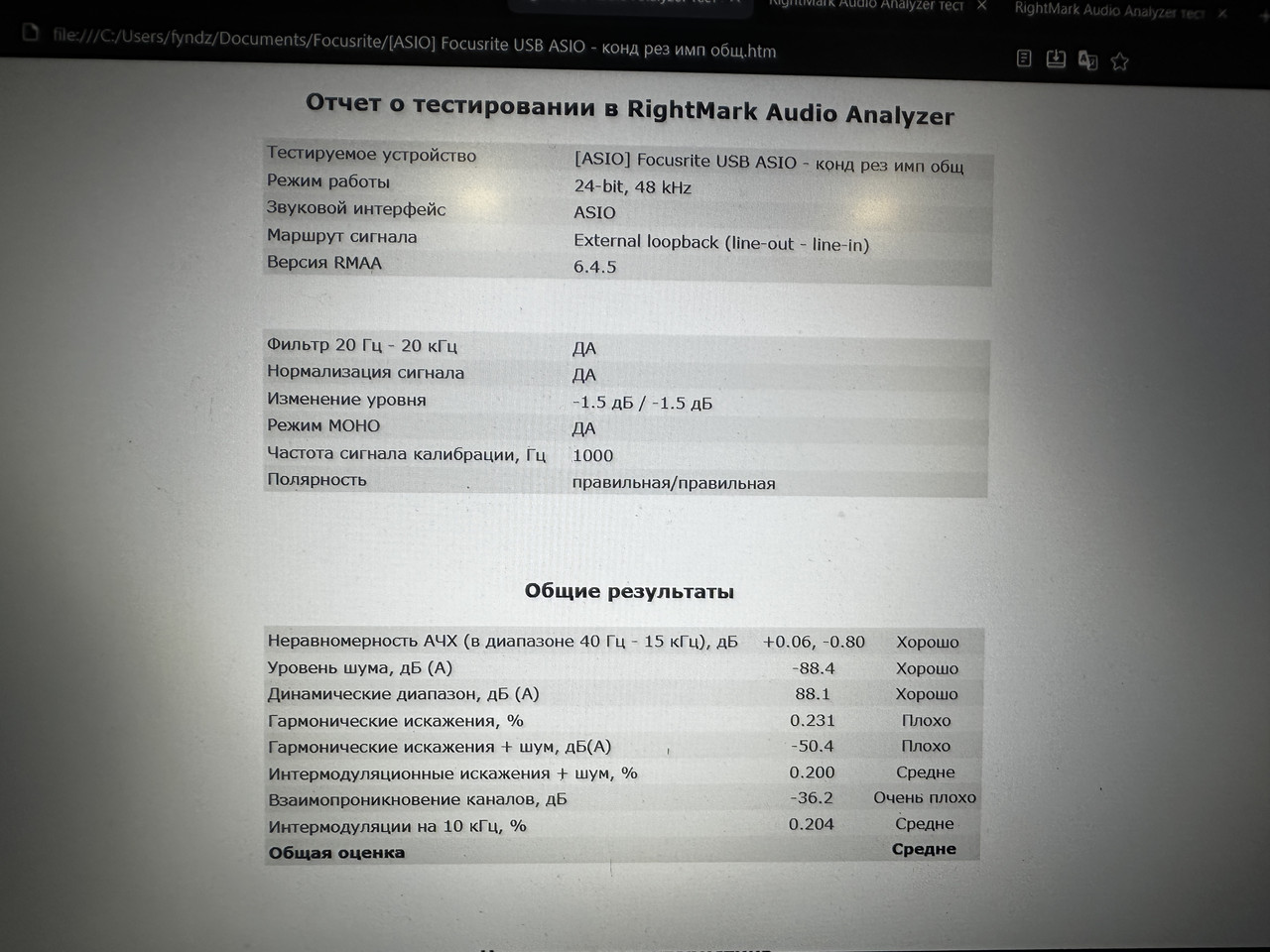

Это общий результат RMAA (режим моно)


Может быть посоветуете что-то? Или это нормально? Никакие детали не менял, транзисторы китайские, какие и шли с платой. Единственно добавил конденсатор 0,01 мкф + резистор 10 ом между плюсом выходного конденсатора и землёй.

[Justas*]

Не совсем понимаю откуда такой уровень на 50 гц, ведь блок питания импульсный.

Скорее всего, классическая земляная петля, образованная экранами сигнальных кабелей и общей «массой» внутри звуковой карты и усилителя.
Чтобы её разорвать, нужно использовать «псевдобалансное» подключение.
Для этого нужен такой шнурок
