Усилитель JLH 1969

[Justas*]

Асимметричный PP класса A.
или
SE-подобный каскад с активной нагрузкой.
В итоге: однотактный по напряжению, двухтактный по току.
Двуликий Янус

[Charm]

Не думаю что лучше ответ предвидится. А вот что пишет сам Джон о своем усилителе.

[LinuxManiac]

Тема почищена. Здесь никто никому ничего не должен, и никого не касается, кто что знает и кто чего не знает.
Предупреждение за неуважительное поведение.
Модератор.

[jazzz]

Здравствуйте. Два года назад загорелся идеей этого усилителя. Закупил детальки. Но увы, у самого руки не дошли((( Может есть кто из Иркутска или поближе, кто готов, не бесплатно, помочь мне довести дело до конца??

[Sous]

Вы бы на каком-то вегалабе спросили, или на паяльник, на радио коте. Там охват шире

[Ramirez10]

Здравствуйте. Два года назад загорелся идеей этого усилителя. Закупил детальки. Но увы, у самого руки не дошли((( Может есть кто из Иркутска или поближе, кто готов, не бесплатно, помочь мне довести дело до конца??

Та нічого там складного немає. В збірці. Складним є підбір деталей. Адже щоб цей красунчик заспівав, аби що ставити не треба.
Особисто я зараз роблю міні Худ. Компактний, настільний. Для фонової музики. Зробив на мікросхемі- грає, але для моїх натренованих вух вже не те.
Спробував запустити Худа від 12в і в економ режимі- 0.5а.
Блок живлення виносний, імпульсний Deutsche telecom 12в 2.5а. вихідний конденсатор- Philips HP 4700мкф+4700мкф. Звучання просто неймовірне. Бас дуже потужний. Наскільки це можливо від такої схеми. Потужність не велика, але мені цілком достатньо.

[jazzz]

Здравствуйте. Два года назад загорелся идеей этого усилителя. Закупил детальки. Но увы, у самого руки не дошли((( Может есть кто из Иркутска или поближе, кто готов, не бесплатно, помочь мне довести дело до конца??

Та нічого там складного немає. В збірці. Складним є підбір деталей. Адже щоб цей красунчик заспівав, аби що ставити не треба.

Да я и взялся за него, так как вроде более менее понятно было. Не доходят руки. Видимо перегорел. Проще денежку заплатить и наслаждаться. Поищу исполнителя на предлоденных выше ресурсах ещё. Спасибки.

[mihail_ars]

Приветствую всех. Давно смотрю канал Alex, и читаю ваш форум.

Не так давно задумал сборку усилителя с использованием белых китайских плат jlh1969.

Для чего изготовил вот такой корпус (люблю дерево, поэтому вариант с радиаторами наружу исключил):

Внутренняя компоновка плат будет выглядеть следующим образом (примерка, установлен только одна плата, вторая соответственно будет расположена симметрично, а в середине питание):

Транзисторы решил посадить на радиатор (это в перевернутом виде, прокладки керамические + термопаста):

Блок питания пока импульсный (с трансформатором чуть позже буду):

Ну и собственно решил все это дело проверить с помощью приложения RMAA. Звуковая карта Focusrite Solo 2nd gen.
У меня опыта в данном деле очень мало, но как-то насторожили графики.

Питание 24 в., ток 1.3 А.
Подключено все вот таким образом (под кустом картона металлический лист - стенка системного блока):

Шумы


Не совсем понимаю откуда такой уровень на 50 гц, ведь блок питания импульсный.

Это общий результат RMAA (режим моно)


Может быть посоветуете что-то? Или это нормально? Никакие детали не менял, транзисторы китайские, какие и шли с платой. Единственно добавил конденсатор 0,01 мкф + резистор 10 ом между плюсом выходного конденсатора и землёй.

[Justas*]

Не совсем понимаю откуда такой уровень на 50 гц, ведь блок питания импульсный.

Скорее всего, классическая земляная петля, образованная экранами сигнальных кабелей и общей «массой» внутри звуковой карты и усилителя.
Чтобы её разорвать, нужно использовать «псевдобалансное» подключение.
Для этого нужен такой шнурок


[mihail_ars]

Не совсем понимаю откуда такой уровень на 50 гц, ведь блок питания импульсный.

Скорее всего, классическая земляная петля, образованная экранами сигнальных кабелей и общей «массой» внутри звуковой карты и усилителя.
Чтобы её разорвать, нужно использовать «псевдобалансное» подключение.
Для этого нужен такой шнурок

Большое спасибо за ответ. Думал об этом.
Вот такое подключение при тестировании будет верным?

[Justas*]

Нет. Та же земляная петля по общему проводу.

Карта имеет дифференциальный вход. Изготовите шнурок по картинке которую я давал выше.
RCA к выходу усилителя, стерео-TRS на вход карты .

[mihail_ars]

Нет. Та же земляная петля по общему проводу.
Карта имеет дифференциальный вход. Изготовите шнурок по картинке которую я давал выше.
RCA к выходу усилителя, стерео-TRS на вход карты .

Почитал про вход этой звуковой карты, узнал много нового Раньше просто пользовался ею только для воспроизведения.

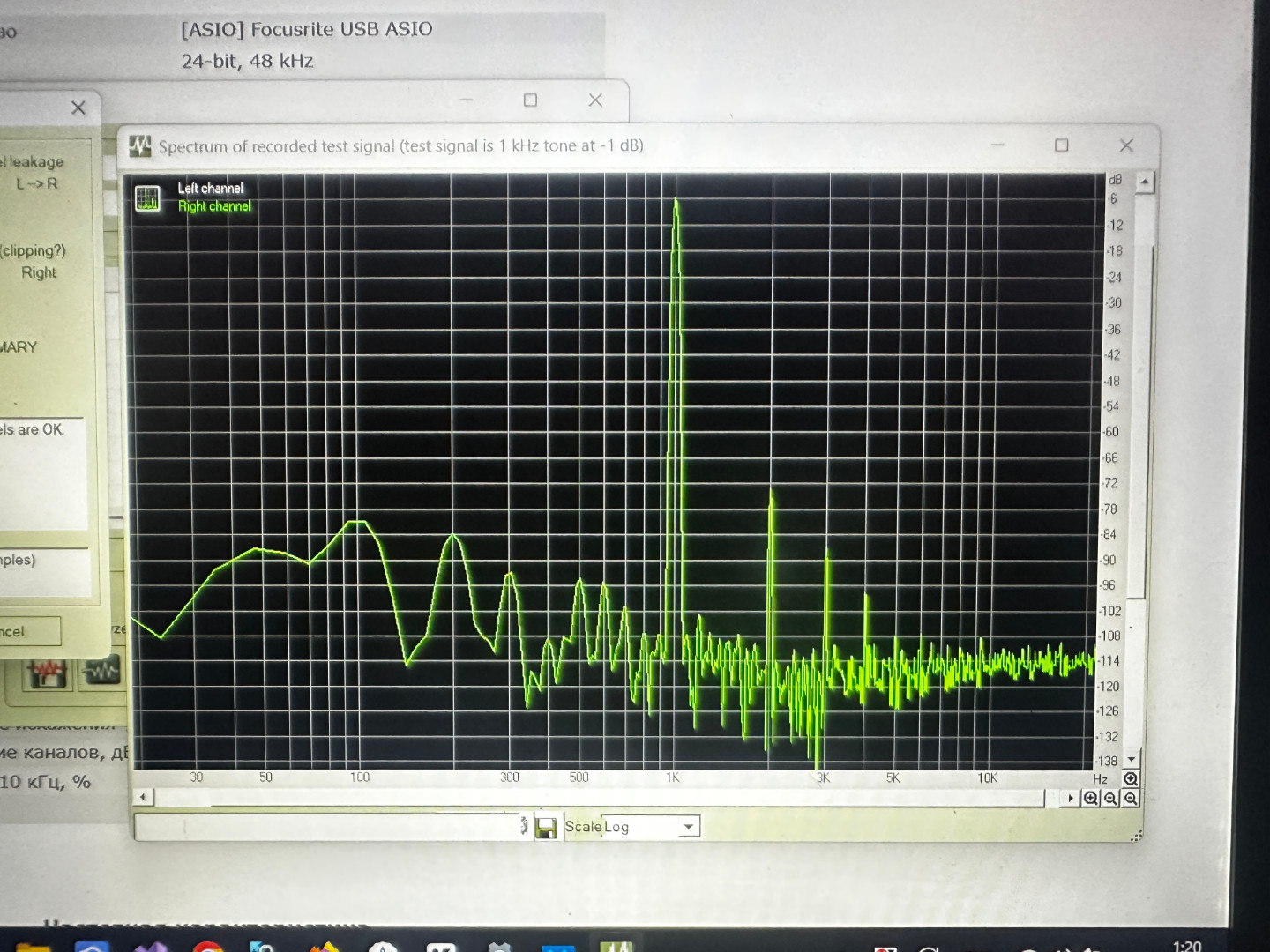

В общем и целом кабель спаял, график как-будто несколько улучшился, стал такой. Но все равно 50 гц и 100 гц

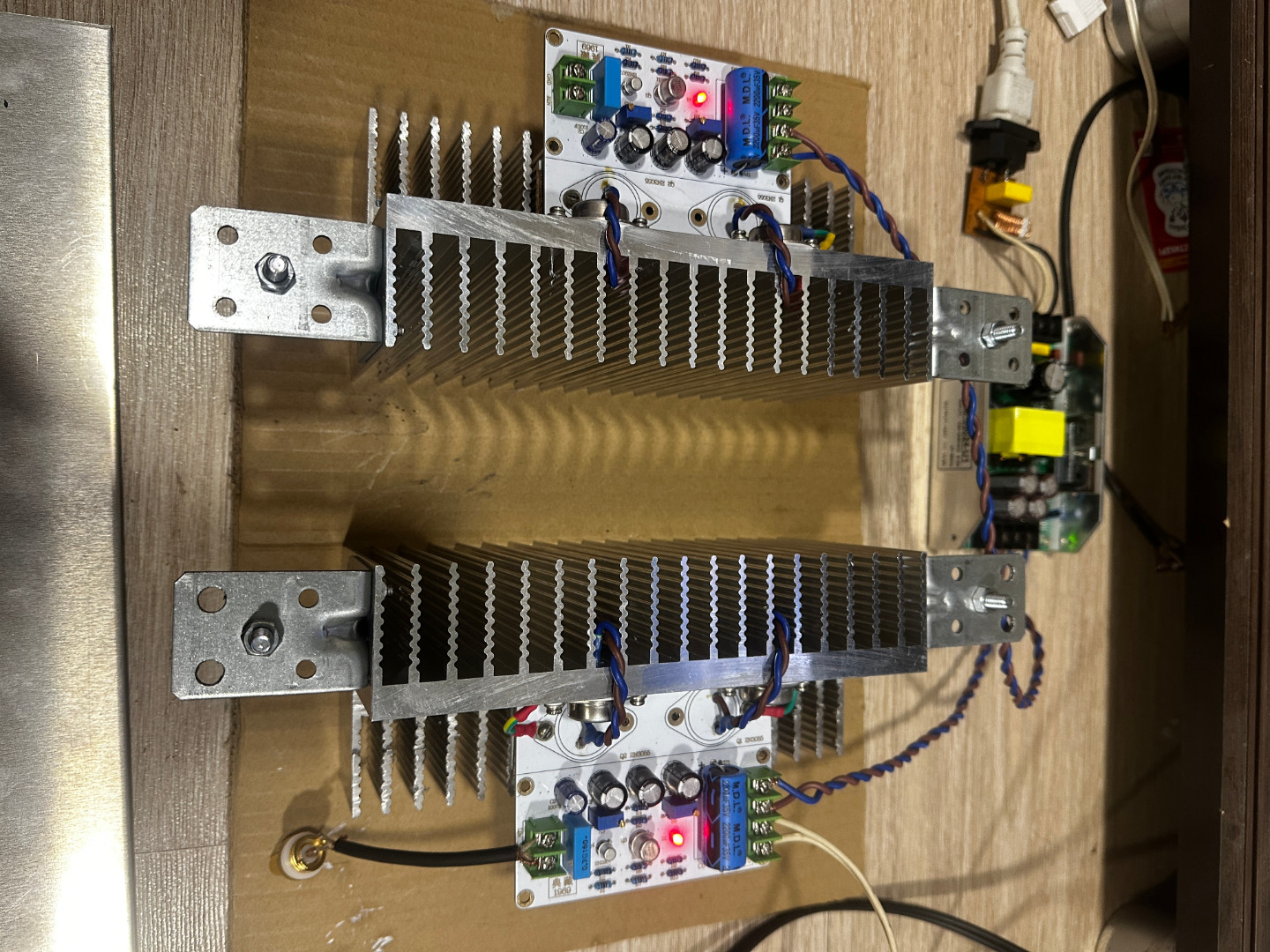

В данный момент сейчас платы лежат просто на картонке

Не знаю, что сделать с фоном.

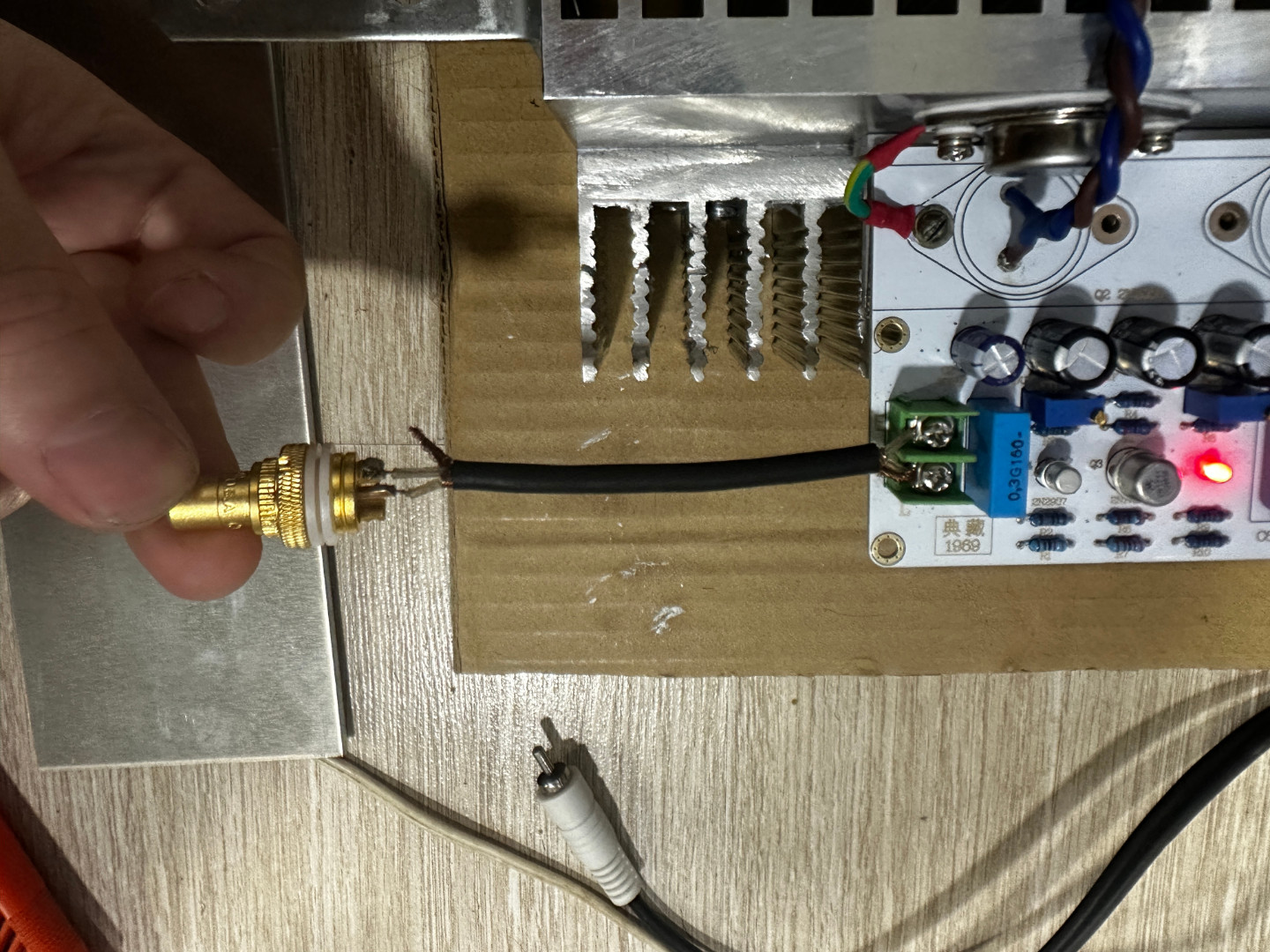

Регулятор звука не подключен. Просто входное гнездо.

Ну и фонит постоянно. При заворачивании входа - фон исчезает.
Когда касаюсь пальцем транзистора 2N1711 фон тоже пропадает. Если ко входу подключить focusrite, то фон уменьшается, но если отключить питание от звуковой карты, то гудит жутко тоже. Уже руки опускаются, зря затеял наверное. Но и бросать начатое жалко...

Собственно хотел попросить совет как луче организовать заземление в деревянном корпусе?
Задняя и передняя панели из листа алюминия толщиной 3 мм. Может для экранирования корпус алюминиевым скотчем изнутри обклеить?
И еще вопрос по регулятору громкости, не хочу его использовать, вся регулировка будет осуществляться на предварительном усилителе Pioneer SC-700. Я так понимаю резистор на входе все равно постоянный какого-то номинала нужен?
