Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[chavit]

430*238*80 мм
https://sl.aliexpress.ru/p?key=bFnGZx
Сюда должно залезть
Можно постараться даже два тороида и охапку ёмкостей впихнуть, если конечно линейный блок питания имеет преимущества по сравнению с импульсными. Кстати имеет или нет, кто за какой?

[Timoha]

жаль 3 версия в него не влезит

Почему не влезет?

[Timoha]

Кто-то может подсказать, как реализовать РГ если делать сборку балансного усилителя?

[makstex]

Кто-то может подсказать, как реализовать РГ если делать сборку балансного усилителя?

Ничего сложного. Используйте не сдвоенный потенциометр, а счетверённый.

[Sous]

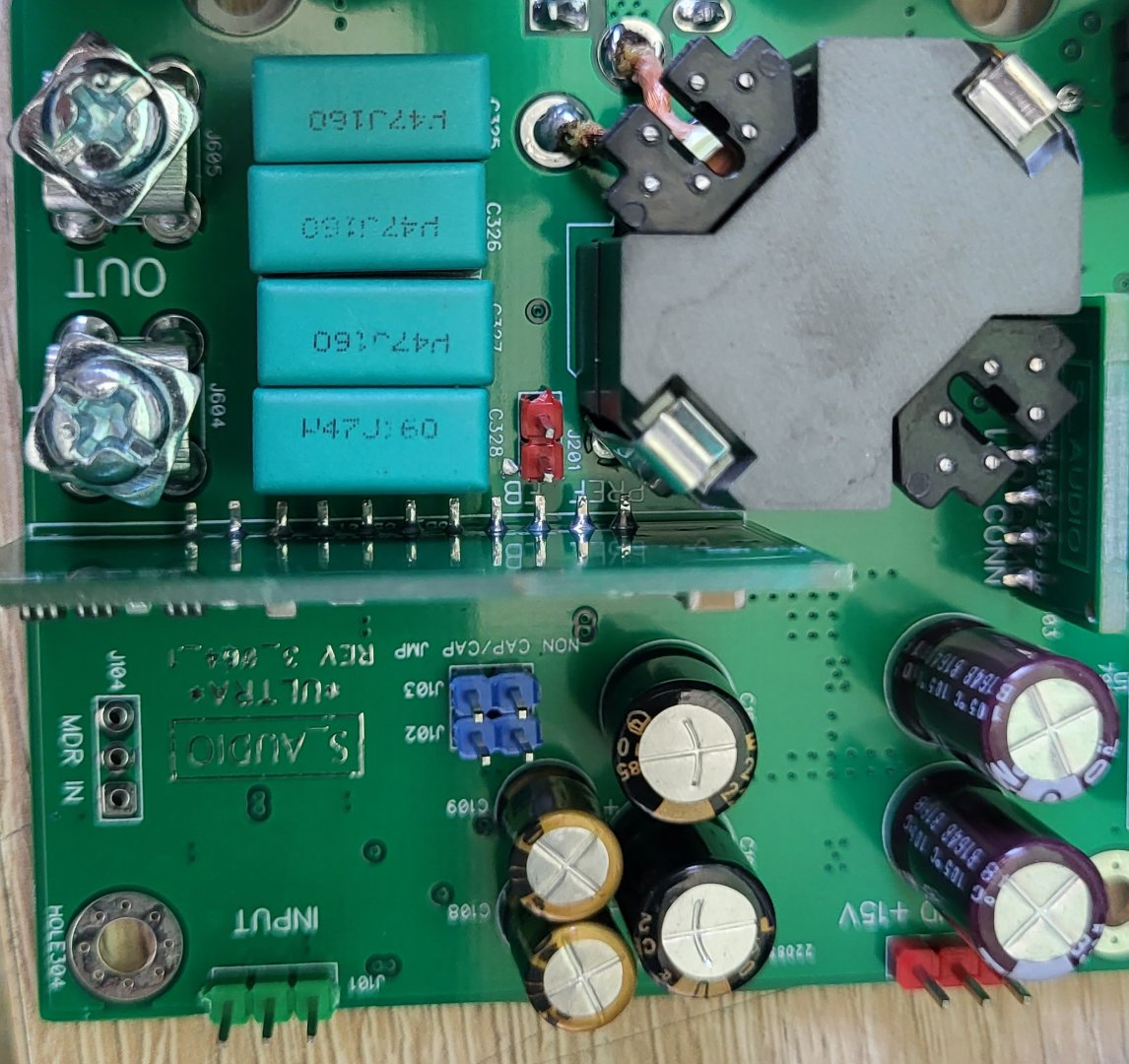

[для энтузиастов, по совету Александра, добавлен джампер "турбо", красный по центру.

[Sous]

Подумываю над внедрением микроконтроллера на плату. Заменить всю россыпуху аналоговых датчиков на одну ATMEGA. Заодно вспомнить немного программирования. Совсем нет опыта в отладке на реальном железе. И непонятно как будет влиять высокий уровень помех на работу АЦП и в целом.

С точки зрения разработки прям очень интересно. Ресурсов копечного МК хватит с головой.
Единственное, хорошо было бы применить МК с двумя аналоговыми компараторами, чтобы защиту потоку прицепить к МК. Но это не принципиально, конечно.

[Alex]

Да, это очень интересно!

[makstex]

Подумываю над внедрением микроконтроллера на плату. Заменить всю россыпуху аналоговых датчиков на одну ATMEGA. Заодно вспомнить немного программирования. Совсем нет опыта в отладке на реальном железе. И непонятно как будет влиять высокий уровень помех на работу АЦП и в целом.

С точки зрения разработки прям очень интересно. Ресурсов копечного МК хватит с головой.
Единственное, хорошо было бы применить МК с двумя аналоговыми компараторами, чтобы защиту потоку прицепить к МК. Но это не принципиально, конечно.

Опасный путь...
Не в плане делать/не делать, тут однозначно делать, а в плане обрастания усилителя различными дополнительными возможностями.
По итогу сразу несколько доп. моментов (хотелок):
1. Гибкое управление опорной частотой.
2. Коммутация с ПК (rs232/rs485/1wire etc.) + обновление ПО.
3. Датчики на всё, что только возможно))
4. Воздух для ленивых(блюпупх, вафля)
5. Управление доп. процами (громкость, тембр, коммутация вх/вых)
6. Интеграция в умный дом.
...
Может не заморачиваться с ATmega, а сразу на stm32 собирать?

[kovrigger]

По итогу сразу несколько доп. моментов (хотелок):
1. Гибкое управление опорной частотой.
2. Коммутация с ПК (rs232/rs485/1wire etc.) + обновление ПО.
3. Датчики на всё, что только возможно))
4. Воздух для ленивых(блюпупх, вафля)
5. Управление доп. процами (громкость, тембр, коммутация вх/вых)
6. Интеграция в умный дом.
...

... 7. Прогноз погоды с гибкой установкой обновлений на соответствующем сервере и привязкой к местности

[Inok]

Интересный получится усилитель

[makstex]

... 7. Прогноз погоды с гибкой установкой обновлений на соответствующем сервере и привязкой к местности

Вы совершенно верно уловили мысль!

[Alex]

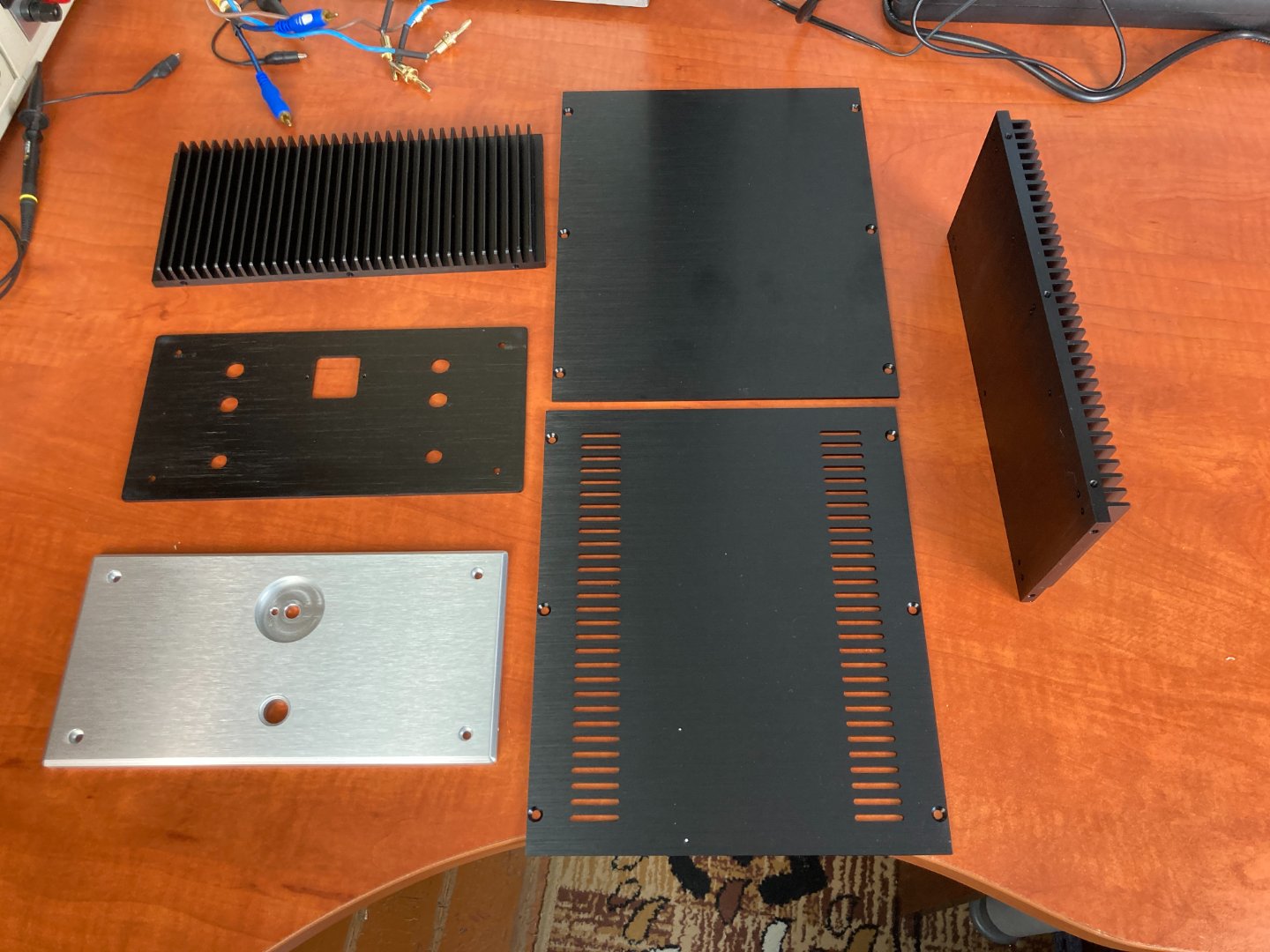

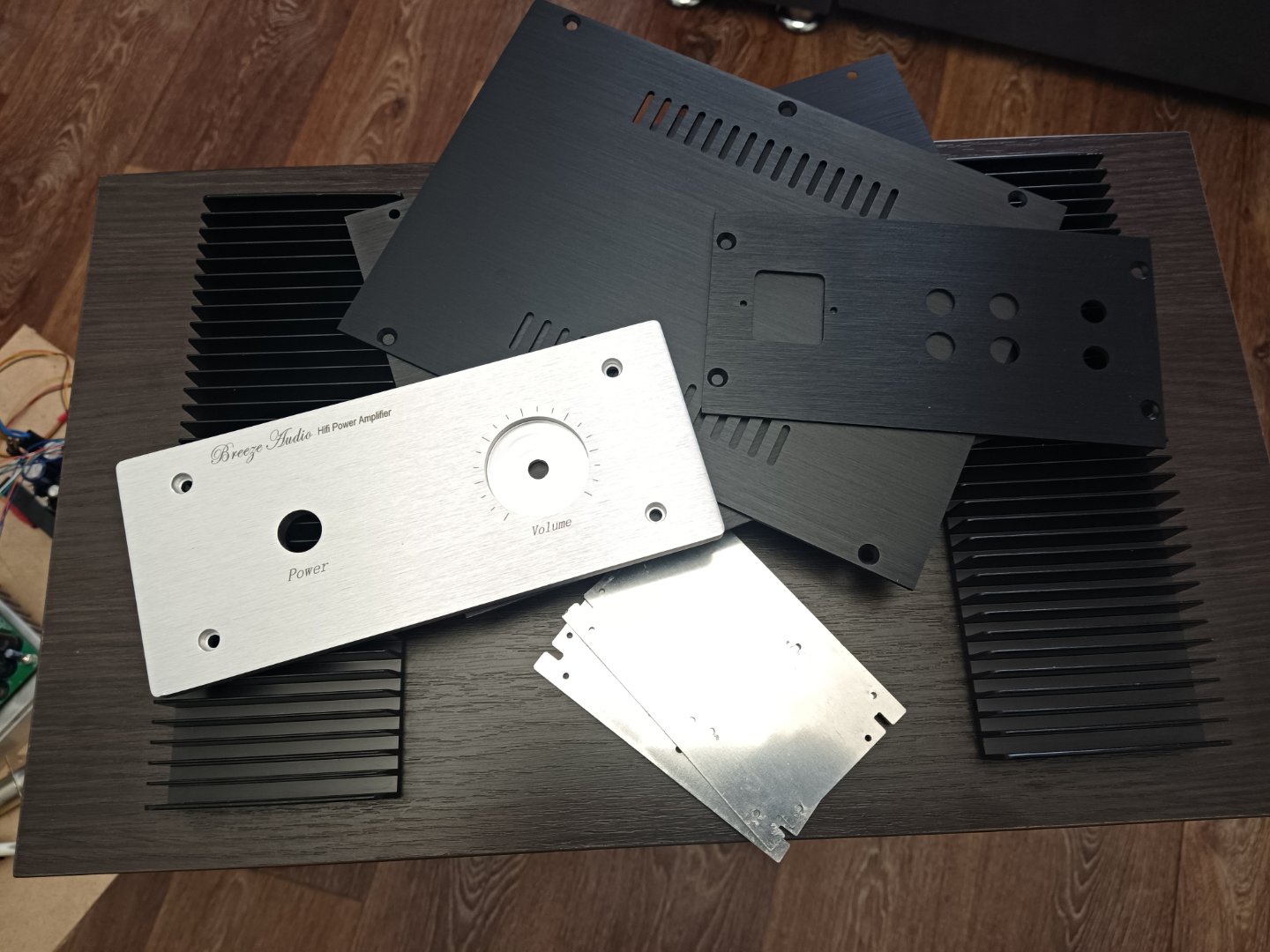

Приехал корпус, ехал очень долго, аж три месяца, теперь можно начинать собирать усилитель.

[Sous]

Доработка блока питания для организиции защиты акустики
Для заказа пишите вайбер/ватсап. +380675417465

Доработка блока питания и подкл защиты.pdf

(782.11 КБ) 859 скачиваний

[haakks]

Приехал корпус, ехал очень долго, аж три месяца, теперь можно начинать собирать усилитель.

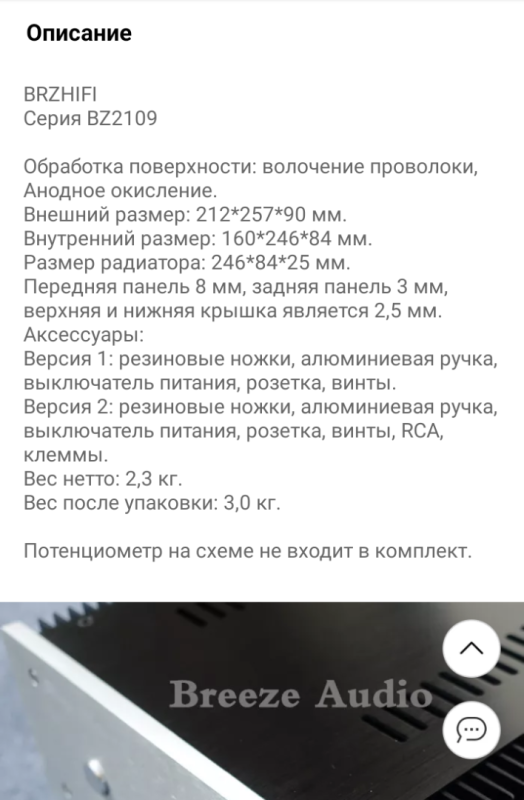

Какой высоты радиатора достаточно для платы? Попадались такие же корпуса, но с меньшей высотой. Какие размеры платы УЗ? Спасибо

[Timoha]

Приехал корпус, ехал очень долго, аж три месяца, теперь можно начинать собирать усилитель.



Какой высоты радиатора достаточно для платы? Попадались такие же корпуса, но с меньшей высотой. Какие размеры платы УЗ? Спасибо

У Александра, размер корпуса более чем достаточно.
Размер плат вот такой

[haakks]

Какой высоты радиатора достаточно для платы? Попадались такие же корпуса, но с меньшей высотой. Какие размеры платы УЗ? Спасибо
[/quote]
У Александра, размер корпуса более чем достаточно.
Нашел такой.https://aliexpress.ru/item/33049636335. ... 7398967382 Спасибо, буду ждать почтового сообщения.

[Alex]

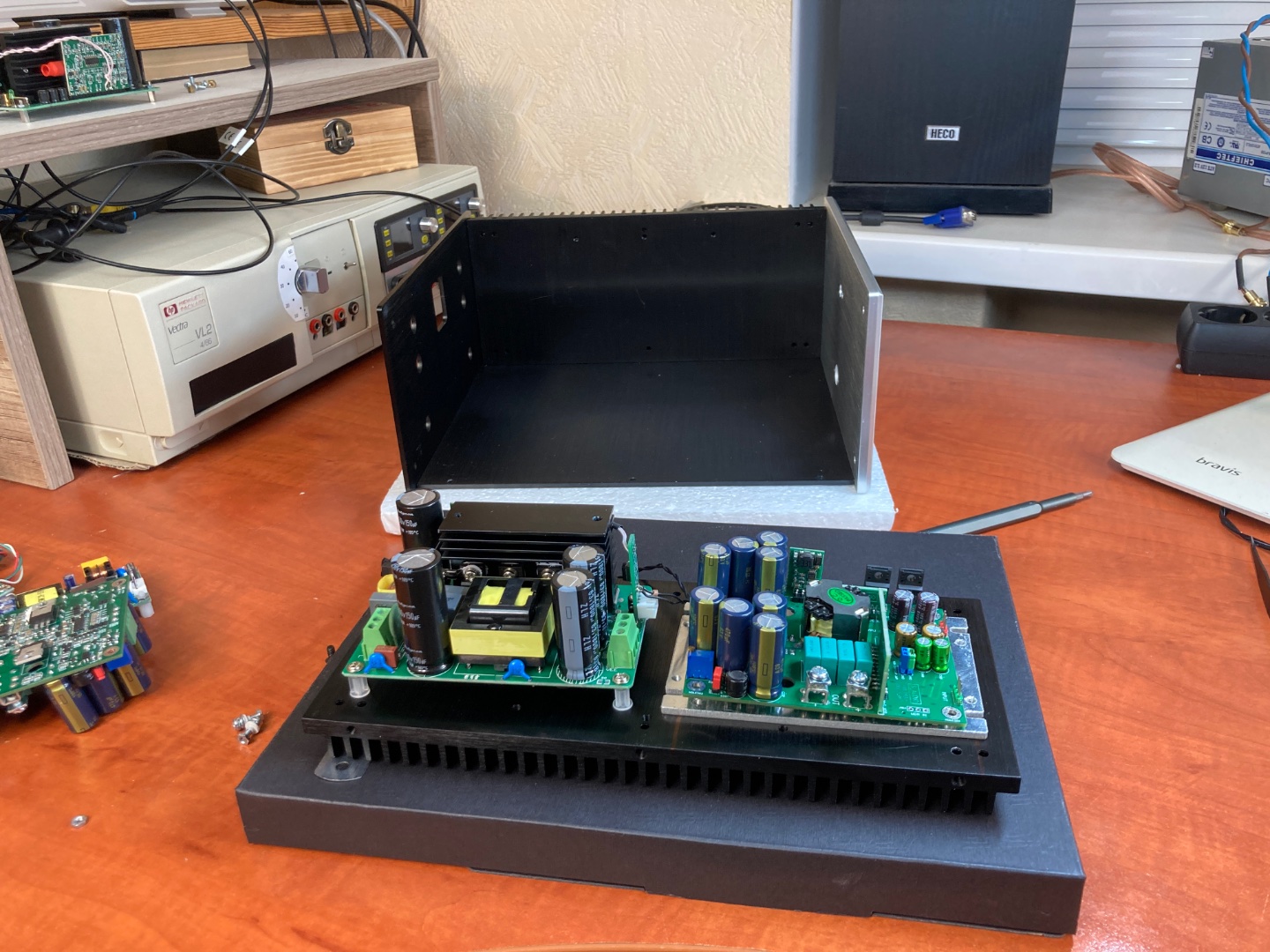

Примеряюсь

[Alex]

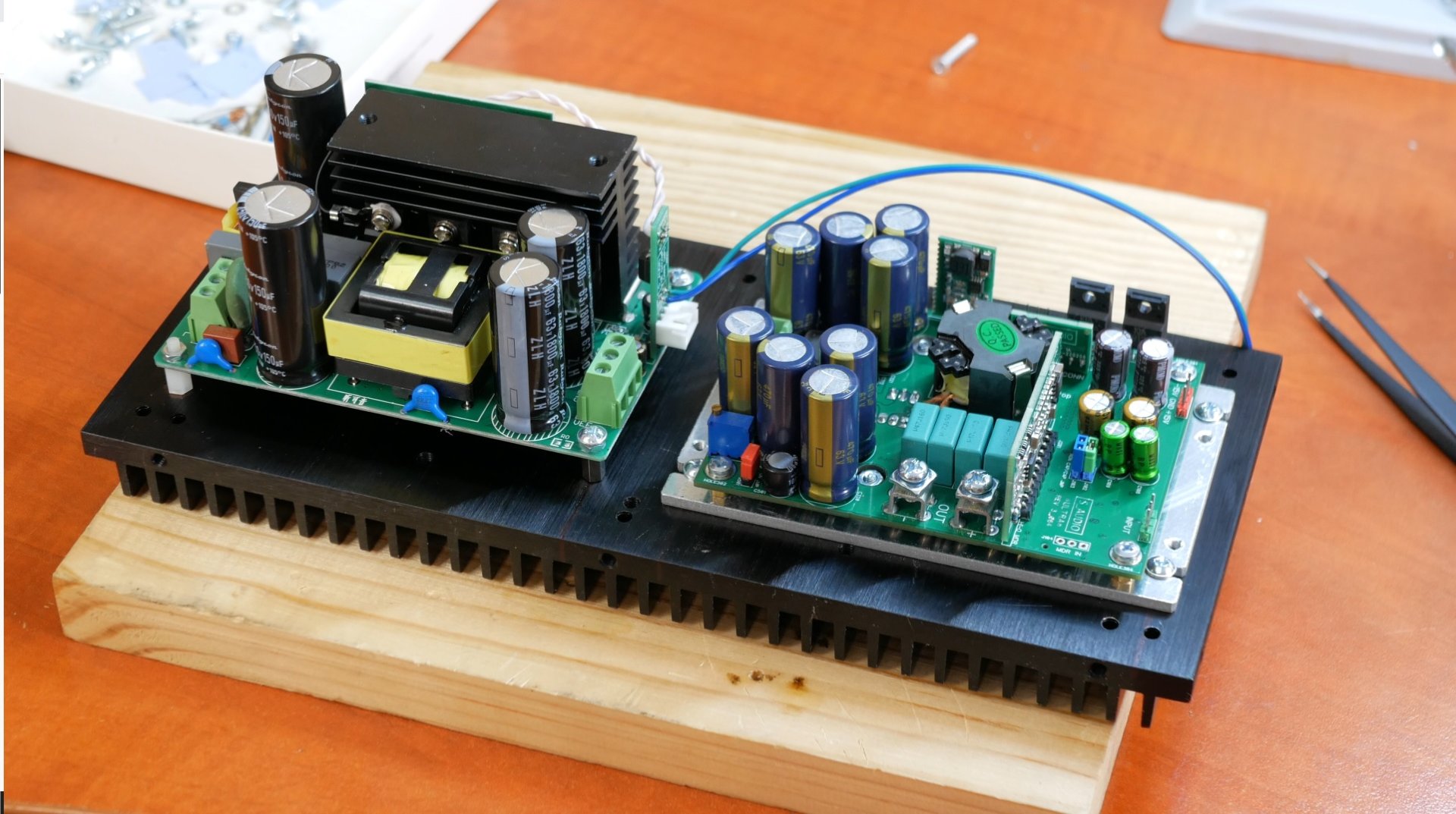

Один канал готов

[Rus3d]

Привет, Алекс
Вижу под блоком пластиковые ножки, я понял землю от блока не заводите на корпус? А нет пардон , одна стоит
Но там где земля, нет
Ну значит сетевой земли вообще от вилки у вас я понял не будет?

[Alex]

Да, пока делаю так а дальше посмотрим.

[Alex]

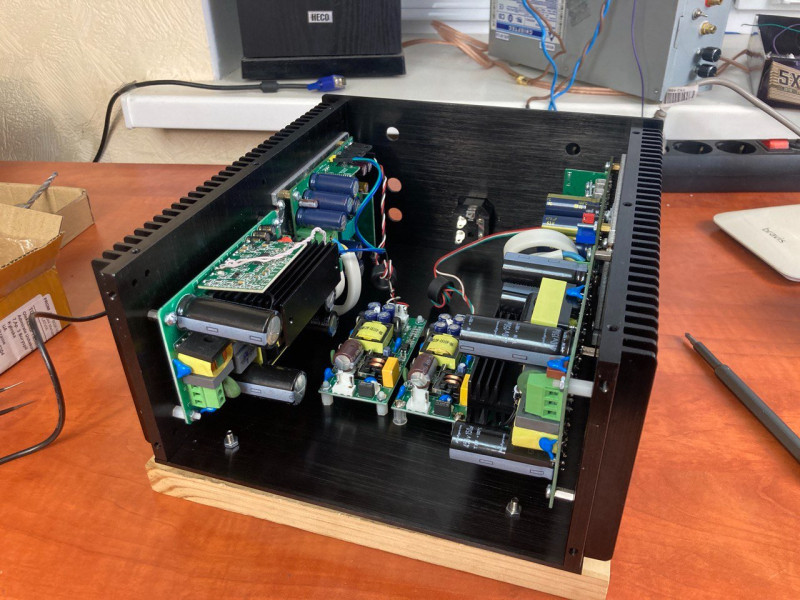

Дело потихоньку продвигается

[Rus3d]

Красиво
Я тоже заказал у Юры платы 3.065 версию.
Вроде Юра сказал что можно малым одним блоком обойтись, я вижу вы по максимуму решили
Есть у меня комплект от Юры 2.052, сравнивал в лоб с BRZHIFI APTX Bluetooth 2,0, усилитель TPA3255 300Wx2 https://aliexpress.ru/item/1005002723325767.html?
Разницы в звуке не заметил, но вот мощность ощущается на Юры платах, прямо чувствуется что дури полно
Может где-то различие есть, но я не услышал. Брал один канал моно и подавал на два усилителя и естественно каждая колонка играла с каждого усилителя.
Ну зацепится по звуку не смог, ни к одному, не к другому, примерно все на одном дыхание
Посмотрим на что хороши платы 3 версии

[mr. Dream]

усилитель TPA3255

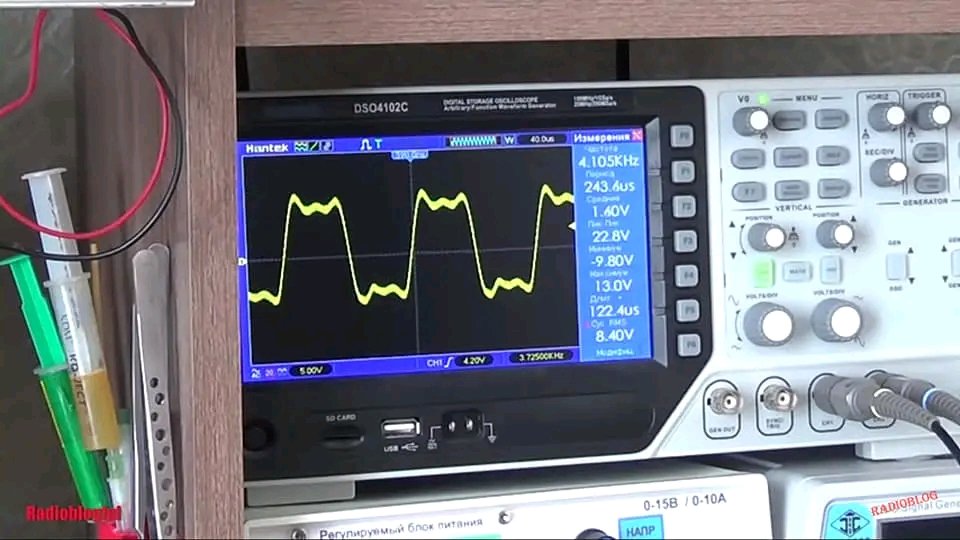

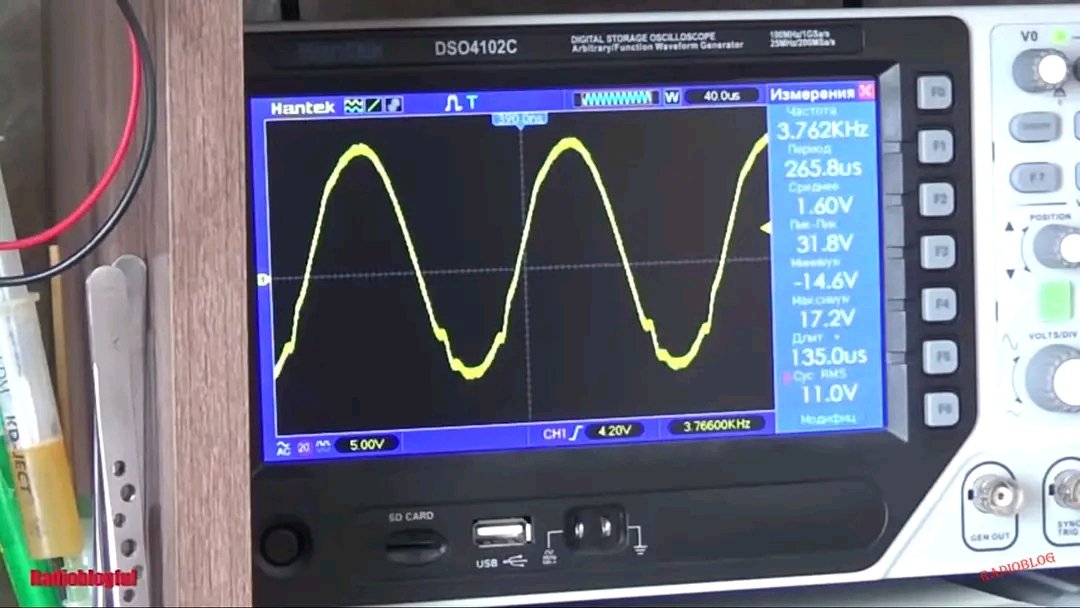

якось наткнувся на відеоогляд на Ютьюбі на цей підсилювач з аліекспресу. Приклад, як китайці кривою розводкою і економією на компонентах можуть зіпсувати хороший підсилювач. Скріни на частотах ~4кГц і потужністю менше 1Вт

от і 0.006% THD+N, аж синус покрутило)))

[Timoha]

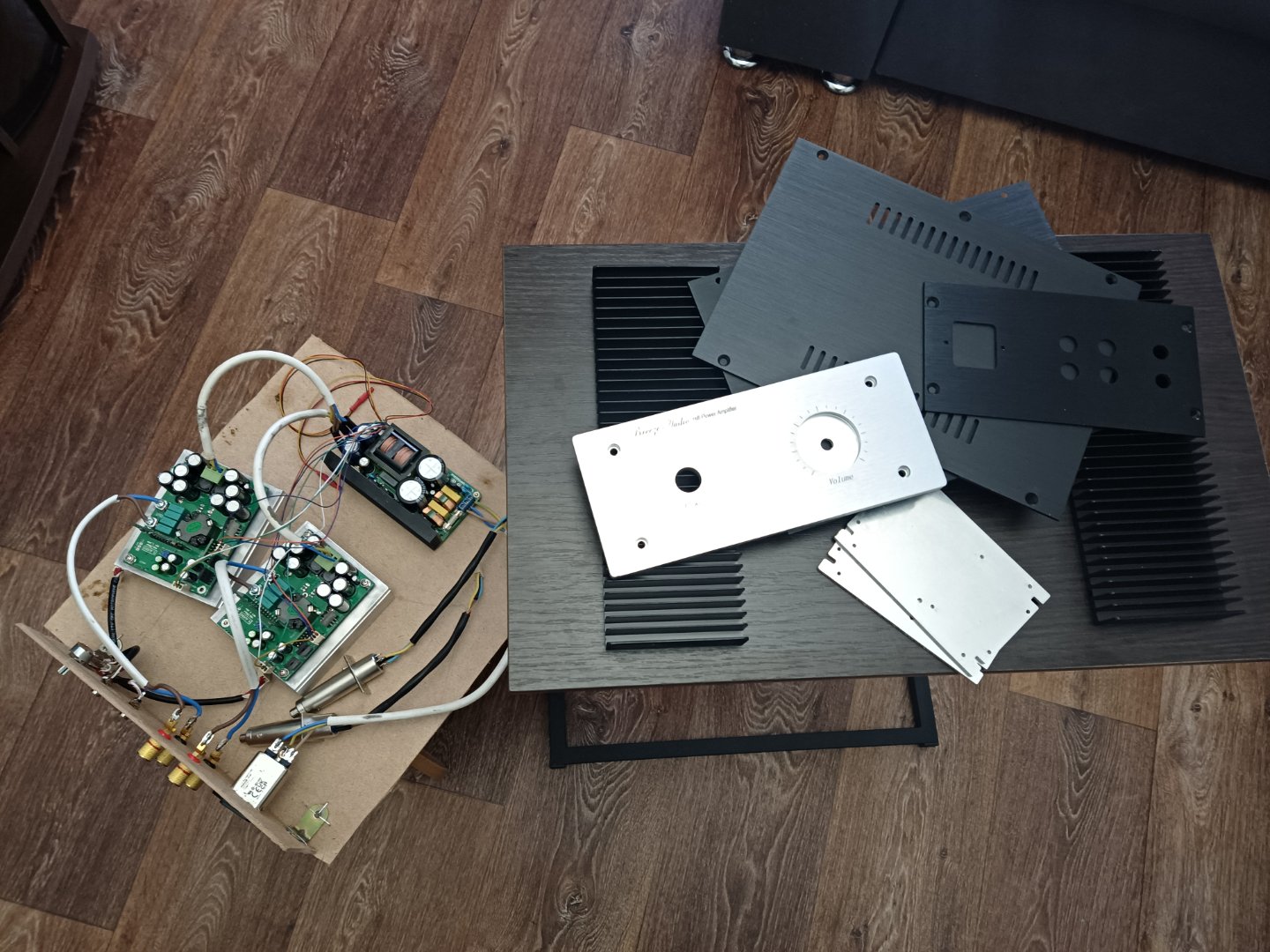

Сегодня тоже приехал корпус, а точнее, доставили прямо домой. Укрпочта, всё же умеет удивлять
Так же, дополнительно, были приобретены алюминиевые пластины для плат у Юрия. Всем рекомендую для упрощения монтажа.

[Inok]

от і 0.006% THD+N, аж синус покрутило)))

То не синус на второй фотке, то замеры меандра

[mr. Dream]

То не синус на второй фотке, то замеры меандра

на першій синус )) знизу от який кривезний чогось.
ну а меандр також кривий, бо видно гармоніки в діапазоні слуху.

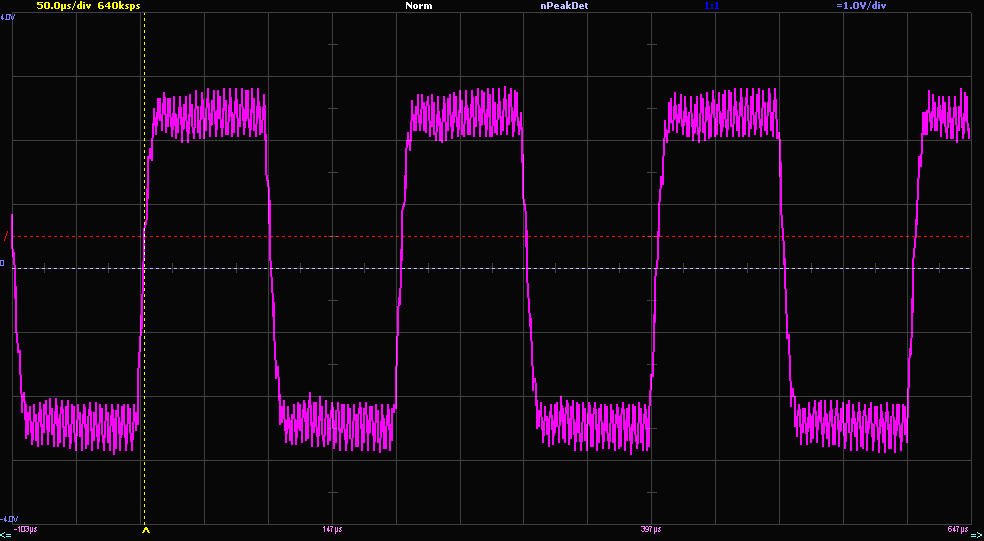

я от свій примітивізм, про який в перспективі створю тему, трохи давніше ганяв на меандрі. ще з не дуже оптимізованим фільтром. несуча така велика, бо живлення 95В в мості
5кГц:

звичайно, мені до цього підсилювача, що в темі, дуже далеко) я сильно не женусь за одними характеристиками, бо страждають інші ) цілі різні

[Rus3d]

усилитель TPA3255

Ну что вам сказать, может там и есть проблемы, все зависит еще кто его собирал. И у какого продавца он куплен.
Подделок полон Али.
Проблем при прослушке нет, замеры я не проводил, но играет он шикарно. Реально играет чисто и с высотами все ок
Ну и что еще сказать за 6000 руб, это шикарный усилитель.
Тут же и еще как, показателе не всегда говорят что звук по ним будет блеск. Ну и человеческое ухо не все может услышать, то что покажет осциллограф
Надо слушать, может автору на ютубе плохой образец попал и такое может быть.

Что то блок питания маловат

Готовлюсь к сборке https://yadi.sk/d/redXYypsudZY7w
Крутая штука, Юре надо развить тему и самому наладить производство комплектом к усилителю

[Timoha]

Что то блок питания маловат

Готовлюсь к сборке https://yadi.sk/d/redXYypsudZY7w
Крутая штука, Юре надо развить тему и самому наладить производство комплектом к усилителю
[/quote]

Ну почему же маловат? Используется Connex SMPS500RXE +/-55В.
https://www.audiophonics.fr/en/smps-pow ... 14489.html

[Rus3d]

Ну почему же маловат? Используется Connex SMPS500RXE +/-55В.
https://www.audiophonics.fr/en/smps-pow ... 14489.html

на фоне усилителей, мал показался

[VladimirG]

Красиво
Я тоже заказал у Юры платы 3.065 версию.

А что, почта в Россию работает?
