Усилитель на плате PTERO REV 1_03 TAS5342A cборка от Alex

[Sous]

Спасибо за видео!
Какое потребление на ХХ показывает ваш прибор?

[Alex]

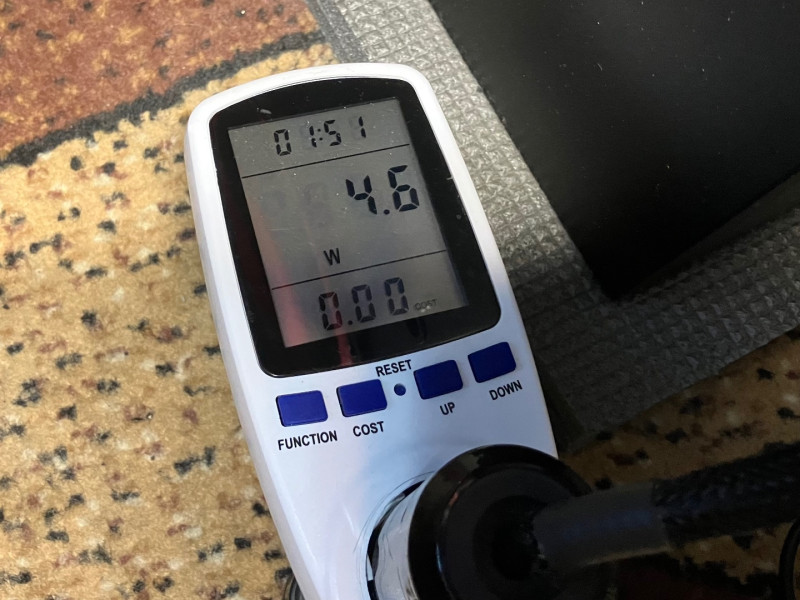

Это в покое и тоже самое показывает, когда слушаю музыку на обычной громкости(около 4 Вт).

[Щукарь]

В инструкции по данному вопросуу уже есть ответ, полезно заглянуть

Дякую! Воістину: "Якщо довгий час нічого не виходить, то прочитай, врешті-решт, інструкцію!"
Файл з документацією зберіг на компі, але прочитати ще не встиг.

Була в мене, на базі попереднього досвіду, підозра, що з лінійними стабами буде не все так добре.

[vlad62]

Добрый день, у меня примерно такое же значение, что на холостом, что и на довольно громком, но комфортном уровне громкости, да и потом не сильно увеличивается

[foma144]

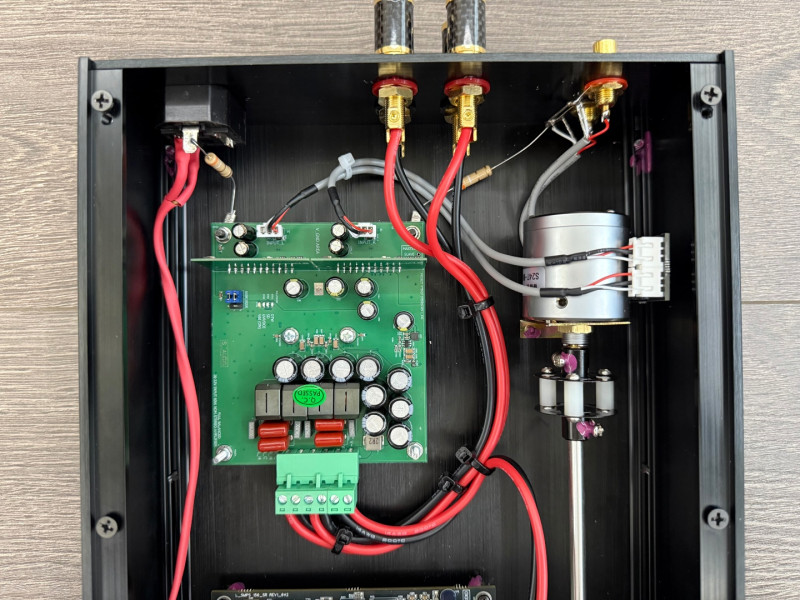

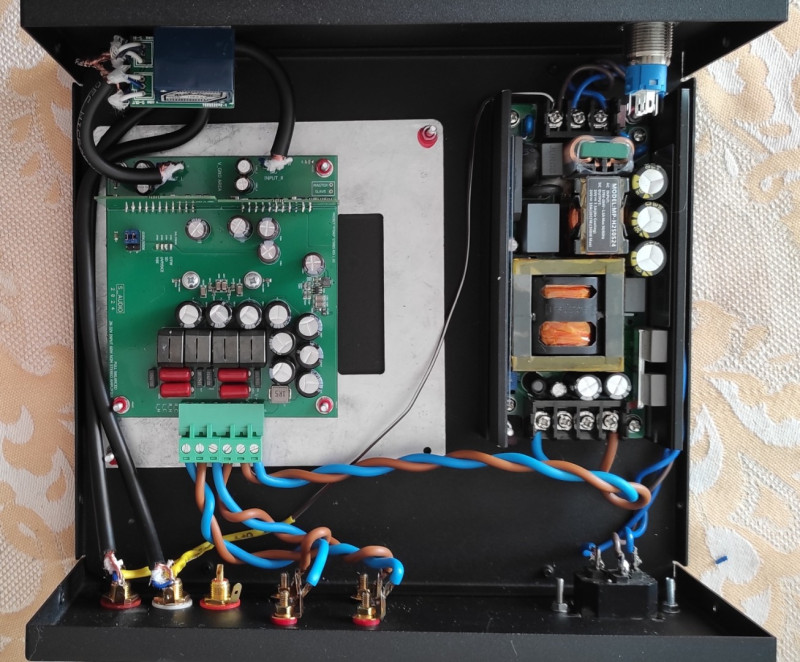

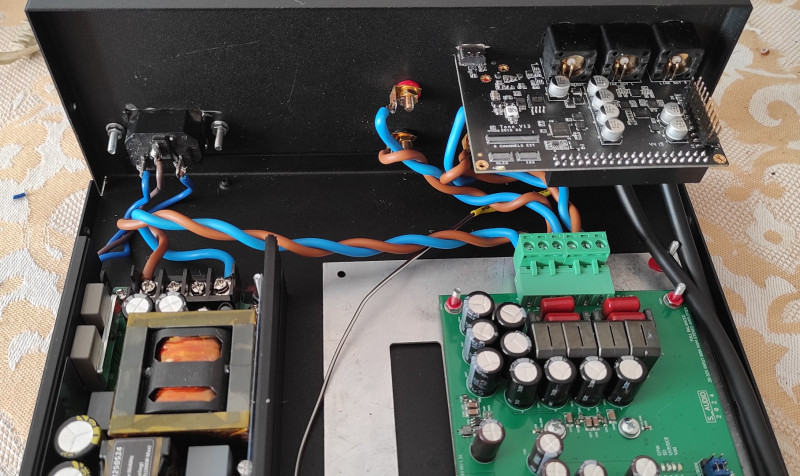

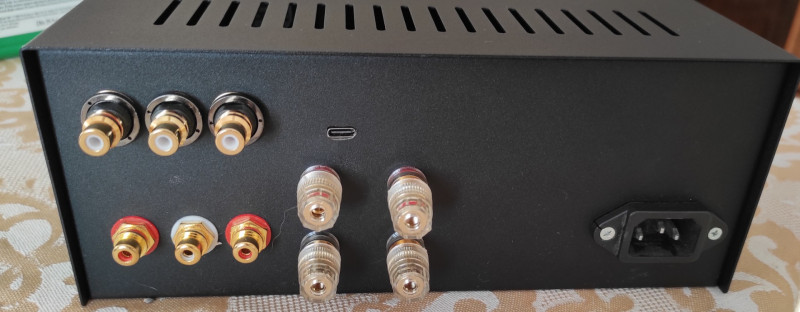

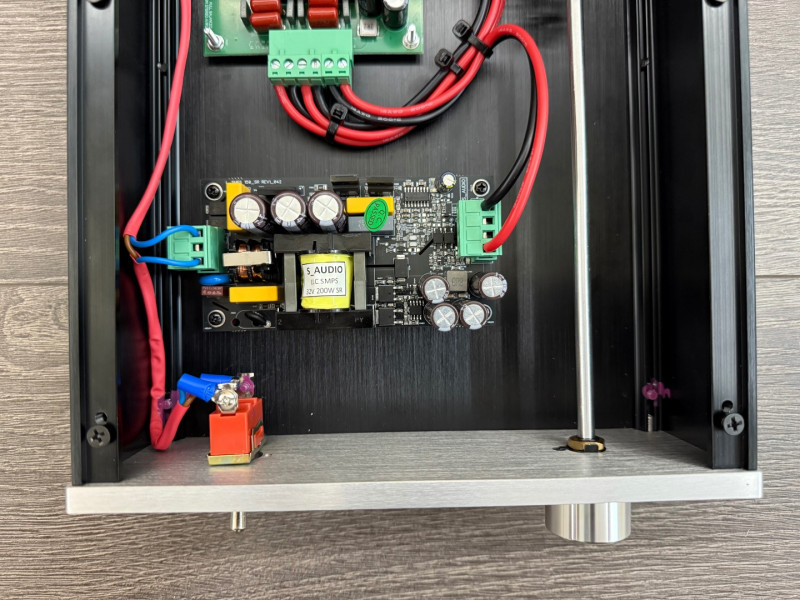

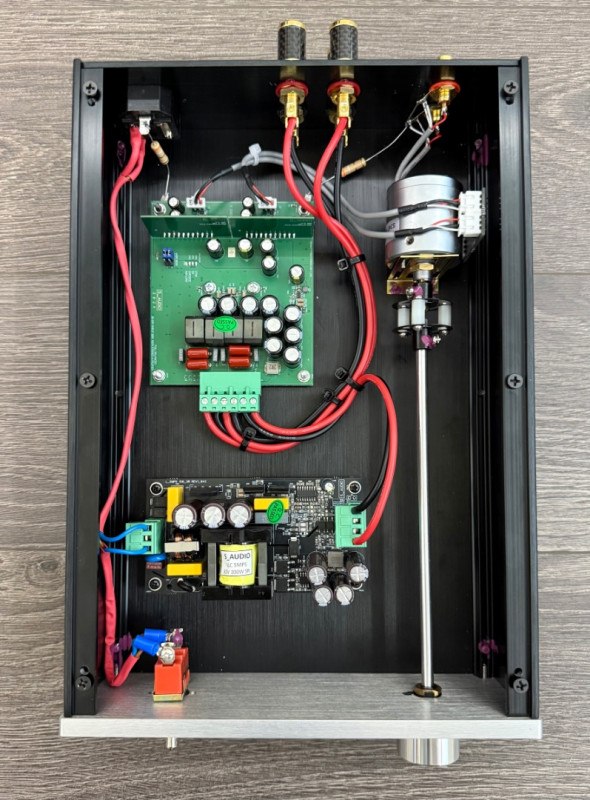

Зв'язався з розробником плати Юрою, купив в нього стерео + БЖ (дякую велике), в розетці корпус, з аліекспресс все інше, в т.ч. ЦАП - Khadas ES9038Q2M. Склав за пару днів. Вирішив ЦАП інтегрувати в підсилювач. Юра пропонує заземлити RCA на корпус 30 Ом +-, я знайшов опір 42 Ом. Цей провід видно на фото, я його перепаяю на вхід 220В,там земля, поки так. Кнопку живлення не підключив, помилково заказав на 24В, вже прийшла нова, перероблю, колись. Залишилось спаяти міжблоковий кабель, поки користувався старим. Звук приємний, але тепер треба шукати нормальну акустику. В ролі радіатора - пластина 1.5 мм товщиною, на всяк випадок додав пасти.
Дякую автору топіка за інформацію і розробнику на плату.
Щодо ЦАП. Купив за 200 грн. кабель Type-C=Type-C, смартфон не бачить ЦАП. Купив кабель-перехідник USB-Type-C за 125 грн. (продавець сказав для передачі даних) - смарт без проблем законеткився з платою і працює. Якщо в когось не працює - експериментуйте з кабелем. Від ноута будь-яким.

[vlad62]

Я свой долго гонял на деревяшке, макете, попробовал включить без Альпса, рег.громкости, погонял через рег.гр. софтовый, и хотя с уменьшением громкости уменьшается битовость, тем не менее Альпс отложил в тумбочку, собрал в отдельном корпусе рег. Громкости на реле по Никитиновскому, с коммуникатором, и ещё, я добавил софтстарт, чтобы выключатель не жечь, стартовый ток у импульсных довольно высокий

[uriy]

и ещё, я добавил софтстарт, чтобы выключатель не жечь, стартовый ток у импульсных довольно высокий

Это да, кнопка будет залипать если на прямую её к импулсьнику подключать...

[vlad62]

И без софтарта, крутой сетевой кабель будет смешно смотреться с подгоревшими контактами выключателя

[vlad62]

Пользуюсь этим усилителем уже примерно полгода, хочу отметить, он хорошо согласуется с аналоговыми источниками, я недавно взял себе Торенс тд 126 3, немного повоевал с двигателем и включил на днях к этому усилитель через Кора Никитинский, и хочу сказать, я охринел! Я прилип на 2часа, и уже дня три не могу собрать Торенс до конца, не могу наслушаться

[uriy]

Я не использую софт старт. Я разгружаю кнопку симистором типа BT134-600, он копейки стоит и для БП под УНЧ ему и радиатор даже не особо то и нужен. Один маленький недостаток таки есть, при очень большой помехе в сети питания, симистор кратковременно открывается.

[vlad62]

Тоже вариант

[drmodd]

Я разгружаю кнопку симистором типа BT134-600,

А можно подробнее?

[uriy]

А можно подробнее?

Вы эт прикалываетесь? Симистор управляется контактом кнопки, что там может быть подробнее?

[uriy]

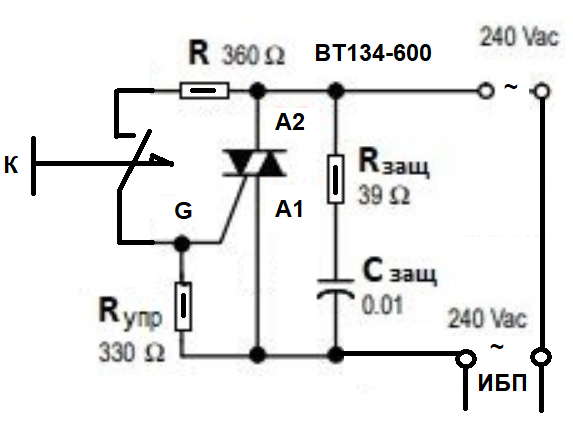

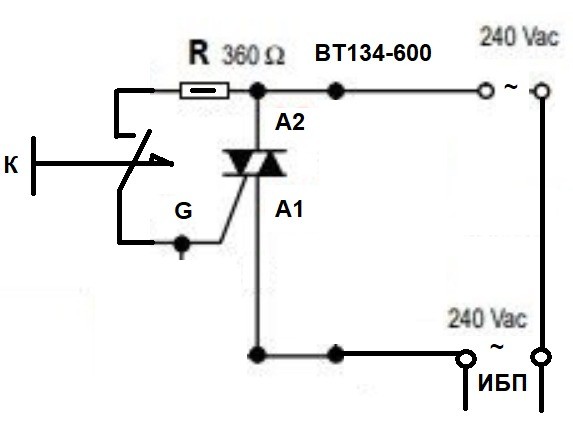

А если под забить на пару тонкостей то схема упрощается вот до такого вида.


[drmodd]

Спасибо!

[vlad62]

Добрый день, вопрос к разработчику, стоит ли ждать ваш блок питания?

[Sous]

На данный момент идет работа по простейшему резонансному блоку, ожидаю тестовые некоммерческие платы в течении 10 дней.
по результатам напишу тут.

[vlad62]

Супер! Жду. Мой если всунуть ухо в к пищалке слегка жужжит, но в принципе не мешает, так что могу спокойно подождать

[AlexNSemenov]

На данный момент идет работа по простейшему резонансному блоку, ожидаю тестовые некоммерческие платы в течении 10 дней.
по результатам напишу тут.

Новости, обновленные планы есть?

[Sous]

Сейчас готовлю вторую версию, но она тоже не коммерческая.

[temperals]

Доброго дня.

Замовляв підсилювач та блок живлення, все прислали, все супер, рекомендую!

Таке питання, може хто додавав до цього підсилювача такі штуки як: Селектор входів, захист акустичних систем, темброблок?

[Maxi_T]

А если под забить на пару тонкостей то схема упрощается вот до такого вида.

Кнопка-симистор BT134-600_упрощенная схема.jpg (23.44 КБ) 9792 просмотра


Вроде бы и не сложно - всего две детальки навесным монтажом на контакты "силовой" кнопки... Но как-то "не по феншую", не по "аудиофильски" будет выглядеть, хоть и под крышкой корпуса.
А что если в собираемом устройстве есть "дежурные" 5В-12В?
Может быть есть смысл добавить вот такой релейный модуль? Размеры не большие, места много не займет.https://www.aliexpress.com/item/1005003 ... ry_from%3A

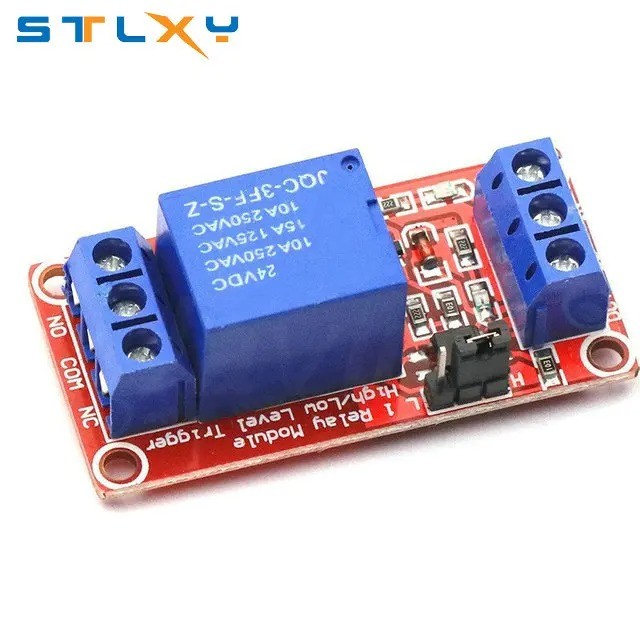

релейный модуль.jpg (72.69 КБ) 9792 просмотра

Тогда и кнопку можно использовать не "силовую" (а у таких выбор конфигураций и форм гораздо больше), да и провод на кнопку не 1,5 квадрата, а тоненький...
Да и цена такого модуля сейчас $0,5 - $1 (с доставкой). Можно даже оба провода ⁓220 через 2 таких модуля "разорвать" и получится максимальная безопасность по силовому тракту + феншуй (аудофильское исполнение ).
Как Вам такая доработка?

[Justas*]

Тогда и кнопку можно использовать не "силовую" (а у таких выбор конфигураций и форм гораздо больше), да и провод на кнопку не 1,5 квадрата, а тоненький...

Так и в случае с симистором не нужна силовая кнопка и толстый провод.

[foma144]

Раніше десь бачив пост щодо зміни напруги блоку живлення з 27(28 мах)В до 31В, не можу знайти. Пам'ятаю, що треба замінити резистор з іншого боку плати. Дайте силочку, дякую.

[Sous]

Раніше десь бачив пост щодо зміни напруги блоку живлення з 27(28 мах)В до 31В, не можу знайти. Пам'ятаю, що треба замінити резистор з іншого боку плати. Дайте силочку, дякую.

phpBB [media]

[Вася-Пупкин]

Доброго дня всем!
Юрию ещё раз спасибо за его разработки и создание разных усилков на радость нам радиолюбителям ))
Очень прикольно звучит усилок, очень напористый и объёмный бас, верха прозрачные и приятные, в общем как всегда все вери гут!!!

[Николаевич]

Доброго дня всем!
Юрию ещё раз спасибо за его разработки и создание разных усилков на радость нам радиолюбителям ))
Очень прикольно звучит усилок, очень напористый и объёмный бас, верха прозрачные и приятные, в общем как всегда все вери гут!!!

- с какой акустикой слушали?

[Вася-Пупкин]

- с какой акустикой слушали?

HECO Aleva GT 202 и Heco Victa Prime 702 на Waterfall Victoria Evo пока нет возможности послушать.

[Sous]

Спасибо большое!
Сегодня оплатил доставку еще партии плат птеро стерео+ радиаторы.

[amateur]

Доброго дня всем!
Юрию ещё раз спасибо за его разработки и создание разных усилков на радость нам радиолюбителям ))
Очень прикольно звучит усилок, очень напористый и объёмный бас, верха прозрачные и приятные, в общем как всегда все вери гут!!!

Сейчас пытаюсь собрать такой же усилитель. У вас очень качественно все сделано, красиво. Подскажите пожалуйста, как на алиэкспресс найти провода на вход с разьемами от RCA и к переменному резистору? Какие сопротивления у вас припаяны к земле и между какими точками?

Третий день слушаю на коленке) этот усилитель. Честно говоря огромной разницы между моим Fosi za3 не слышу, правда у меня колонки дешевые.
