Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[JKS]

Добрый день!
Прошерстил несколько тем по этим усилителям и блокам питания для них, посмотрел фото, кто как собираает. Возник следующий вопрос — почему для питания +/-15в используется дополнительный блок питания а не берется это питание с блока GHXAMP, оттуда, куда ставится плата защиты акустики?

Не знаю как у кого, а на моём БП питание +/- 13,3 Вольта на плате защиты проседает до 8-ми вольт. Пробовал активный темброблок от него запитать, совсем до 5-ти вольт просело. Слабоват второй выход, как оказалось.

[lexey]

по поводу блоков питания:
"Так как блоки из Китая со стабилизацией по основному каналу, выход +-15В не стабилизируется. В момент пуска нагрузки по основному каналу нет, в следствии чего не стабилизируемые каналы не могут поддерживать напряжение. В усилителе датчик напряжения по каналу +15В запретит включение усилителя"
Юрий, поправьте меня если что-то напутал.

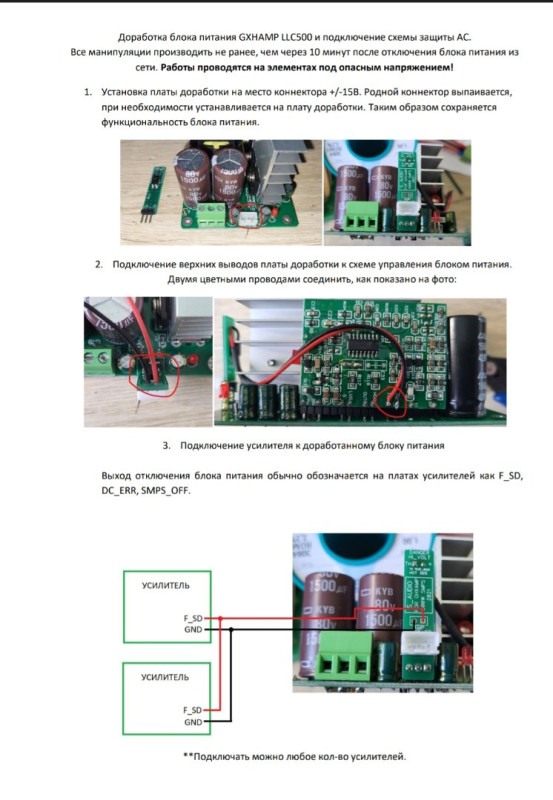

Плата защиты впаивается в блок питания LLC500.

[Rus3d]

Добрый день!
Прошерстил несколько тем по этим усилителям и блокам питания для них, посмотрел фото, кто как собираает. Возник следующий вопрос — почему для питания +/-15в используется дополнительный блок питания а не берется это питание с блока GHXAMP, оттуда, куда ставится плата защиты акустики?

Добрый день. Вам верно отвечают, сами эти китайские блоки не выдерживают нагрузку на слабо точке. Я эти выводы использовал на платах защиты на выходе к акустике на реле, вроде работают. Больше негде их не использую. Кроме того есть защита на самих платах у Юрия.
Ну и на сами платы усилителя надо подавать независимы источник +15/-15 вольт, с китайского блока они не тянут, идет просадка и усилитель не запустится.
У меня в качестве доп. питания 15 вольт идет от доп трансформатора, который идет для цапа.

[dmr093]

Понял, спасибо за ответы.

[vovan230863]

Собрал сегодня вечером стенд для тестирования, подключил плату, проверил все работает и завтра буду начинать тесты. У платы два питания основное от -/+ 30В до -/+ 60В(автор рекомендует 50В) и дополнительное +/- 15В



алекс для чего доп питание ?

[vovan230863]

вопрос снимаю невнимательно прочитал.тогда еще вопрос всем форумчанам у меня народный бп 48v с черным радиатором.до какого вольтажа можно поднять .какие доработки нужны.какие запчасти?заранее спасибо

[vovan230863]

питание +-15v обязательно или можно другого номинала.чет не нашел описание 3.064-065.может у кого уже есть?

[lexey]

Приятного чтения

Quick start HB 3_64.docx

(1.02 МБ) 295 скачиваний

[vovan230863]

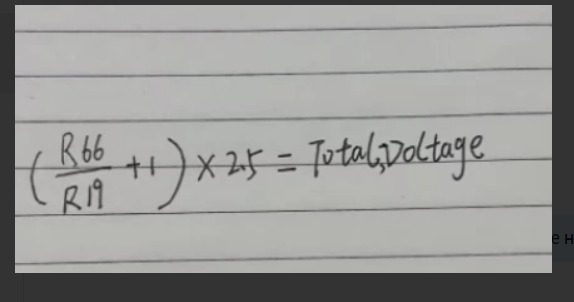

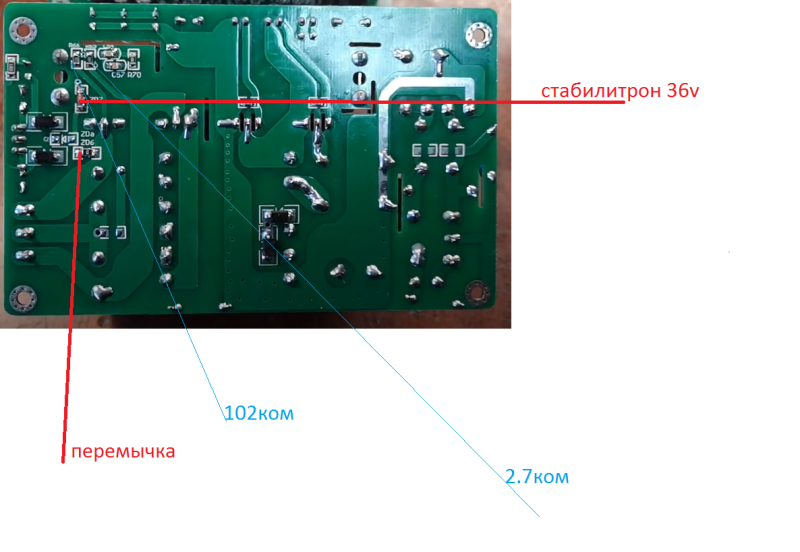

lexey спасибо.может еще просветиш по бп.у юры есть видео по поднятию напруги в бп.пишут только с белым радиатором.у меня с черным но плата такая же по виду.связался с китайцем .он тыкает формулу.на все вопросы только формула.в ней два сопрота .р66 и р19.какой можно подбирать а какой нет -ответ от него один формула.трудности перевода.мож подскажет кто

[Sous]

не отличаются они.
все также

[dmr093]

не отличаются они.
все также

Можно еще вопрос по видео, там на плате, которая сбоку надо конденсаторы заменить или допаять к существующим?

[vovan230863]

юрий спасибо

[Sous]

не отличаются они.
все также

Можно еще вопрос по видео, там на плате, которая сбоку надо конденсаторы заменить или допаять к существующим?

По идее питание выходных каскадов любого драйвера шунтируется керамикой, электролитические конденсаторы не годятся. Потому не лишним будет добавить и керамику 100нф.

[vovan230863]

юрий я из видео все правильно понял?посмотрите пожалста

[vovan230863]

продаван на все вопросы отправляет формулу и говорит что самое хорошее напряжение -55+55


[dmr093]

не отличаются они.
все также

Можно еще вопрос по видео, там на плате, которая сбоку надо конденсаторы заменить или допаять к существующим?

По идее питание выходных каскадов любого драйвера шунтируется керамикой, электролитические конденсаторы не годятся. Потому не лишним будет добавить и керамику 100нф.

Спасибо

[Rus3d]

Не пойму, зачем что-то менять блоке питания, если все ок.
Мощность если только чуть поднимется.
У меня лично проблем не видел, работает все отлично, багов нет.
Было сразу в момент сборки пару раз входил усилитель в защиту, но то из-за неправильного доп. питания или неправильных моих действий.
Единственное, что заметил так это что выходить с защиты долго, надо все обрубать дать разредится кондерам.
Но после полной сборки, вот уже сколько слушаю, все отлично и проблем не видел..

[vovan230863]

Rus3d спасибо за комент.я уже писал что нет мощности.у меня с цапа 0.8v.не могу даже раскачать с90.у меня сейчас 3 варианта.купить пред.менять схему клона по совету юрия или покапать бп.и что бы выбрали.какой вариант.

[Sous]

Замена БП не даст увеличения мощности в вашем случае.

[Sous]

Вам нужно увеличить Ку, т.е. замена резисторов на плате усилителя

[vovan230863]

юрий спасибо.но это тоже не выход.я собрал два усилителя себе и другу.с одинаковым результатом.не могут же быть 4 платы с одинаковым эфектом.я слушаю через стриминговый цап eweat dmp20/друг слушает через eweat r11.и у обоих по ощущениям ватт 50-70.по форуму почитаеш так у всех мощщя как у белаза.гоняю через корвет 068 на половинной мощности стены ходуном ходят.переключаюсь на клон только попукивает.нет к качеству подачи материала никаких претензий.звук обалденный .может в описании закралась ошибка не 400вт а 40 .вот и не знаю что делать.перепаять усь не проблемма.потом появится пред опять паять.замкнутый круг.форумчяне подскажите?

[Rus3d]

Rus3d спасибо за комент.я уже писал что нет мощности.у меня с цапа 0.8v.не могу даже раскачать с90.у меня сейчас 3 варианта.купить пред.менять схему клона по совету юрия или покапать бп.и что бы выбрали.какой вариант.

Походу с цапа слабоватый сигнал, я бы сказал что мой тоже наверно играет не на всю мощь. Но вроде хватает, меньше 20dB уже не крутил, соседи будут ругаться. Хватает и так. Хотя у меня есть версия 2.052, там дури вроде побольше
Среднее слушаю от 40 до 30, иногда накручиваю до 20.Но самые смаки уже ниже 20 Это если соседей надо чуток подразнить
Колонки вроде раскачивает мои Джамо s606.
Но с баланса приходит самый сильный сигнал, пришлось на индикаторы ослабить сигнал через доп. резистор100 кОм через переключатель.
То есть индикаторы работают примерно нормально во всех режимах, RCA, Usb цап или блютус, не заваливая красную шкалу.
Но при включении подключении через балансный вход, индикаторы заваливают на красную шкалу и зашкаливают, пришлось применить такой подход, так как индикаторы подключил от входных сигналах.
Сейчас так слушаю, все кроме баланса тумблер в одном положение, баланс врубил, тумблер врубаю
Если сигнал слабый с цапа, то в вашем случае, либо переделка, либо доп. предварительный усилитель после цапа, добавлять для раскачки.
А почему только цап, а с других источников что по сигналу? Тоже тихо?
Просто если с других нормально, то надо только после цапа усилить, а если вы усилите сигнал на всем усилителе в 2 к примеру, то как бы других проблем не было. Я не эксперт, но все зависит от входного сигнала.

[vovan230863]

Rus3d спасибо.счастливый человек.я слабо разбираюсь в расчетах.просто интересно если повышу напругу в бп с 48до 53 на сколько повысится выходная мощность +-

[Rus3d]

Rus3d спасибо.счастливый человек.я слабо разбираюсь в расчетах.просто интересно если повышу напругу в бп с 48до 53 на сколько повысится выходная мощность +-

Я думаю макс 5-10 %
В идеале с цапа где-то до 1.5 милливольта должно проскакивать Тогда будет наверно неплохо.

[vovan230863]

есть вертушка вега 110.с нее еще тише.можно с компа .теже яйца только вид с боку.заказал с китая коммутатор входов с рг.только когда придет

[vovan230863]

Rus3d спасибо вы меня просто спасли если к моим ощущениям в 50вт плюс еще 5вт.соседи вздернутца

[vovan230863]

на хлр у меня выход 3в.только как подключить

[Rus3d]

на хлр у меня выход 3в.только как подключить

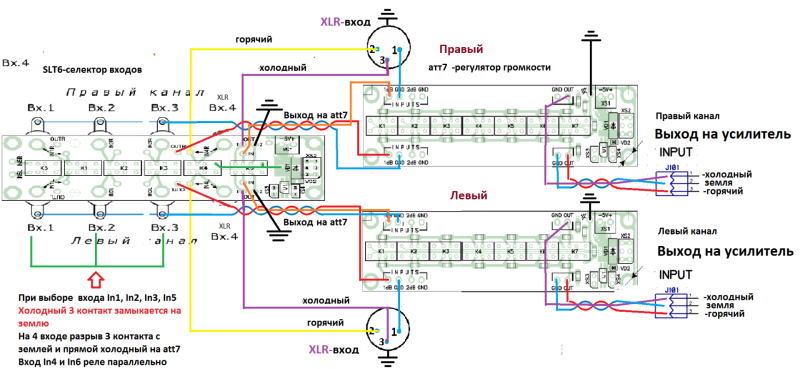

Я же вам примерную свою схему рисовал, у вас насколько помню att7 и slt6, только их надо 2 шт-Att7
Я писал что не стал напрямую балансы использовать, а через вот такую плату, плюс можно поиграться со звуком
https://aliexpress.ru/item/1005001853451672.html
Вход баланс, выход RCA
Ну и естественно усиления осталось
Схема вот, с автором переписывался рег. Никитина, вроде сказал что должна работать

Но надо проверять

[vovan230863]

не не не.я у вас тоько интересовался.вы мне дали ссылку на продована.у меня стоит моторизированый привод.если покупать у того чела это мне две пенсии надо ему отправить.я нашел на али коммутатор.подожду.на только не никитина

[Rus3d]

не не не.я у вас тоько интересовался.вы мне дали ссылку на продована.у меня стоит моторизированый привод.если покупать у того чела это мне две пенсии надо ему отправить.я нашел на али коммутатор.подожду.на только не никитина

Понял
