Усилитель Clone Purifi 2.061.P (D класс)

[philoret]

Ага, я видел на форуме сообщение. Пригляжусь. Сверху по плате не видно, с обратной стороны присмотрюсь.

[philoret]

Видел, что кто-то при установке плат усилителя ещё термопасту применяют. Она действительно необходима (с учётом изолирующих прокладок)?

На радиаторах поверхность грубо обработана, с насечками, наверное нужно полировать в месте примыкания?

[alexarz]

Видел, что кто-то при установке плат усилителя ещё термопасту применяют. Она действительно необходима (с учётом изолирующих прокладок)?

На радиаторах поверхность грубо обработана, с насечками, наверное нужно полировать в месте примыкания?

Я пасту намазал везде. Радиатор не шлифовал, пасты намазал побольше. У меня пластина промежуточная есть.

[philoret]

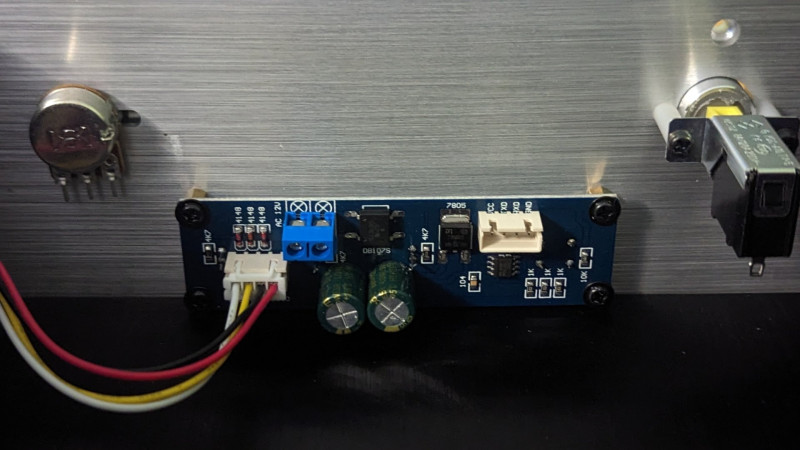

проверьте полярность конденсаторов на плате управления селектром, Китайцы там один неправильно паяют

Проверил, конденсаторы правильно запаяны. По крайней мере маркировка на корпусе совпадает с минусом на плате.

[philoret]

Видел, что кто-то при установке плат усилителя ещё термопасту применяют. Она действительно необходима (с учётом изолирующих прокладок)?

На радиаторах поверхность грубо обработана, с насечками, наверное нужно полировать в месте примыкания?

Я пасту намазал везде. Радиатор не шлифовал, пасты намазал побольше. У меня пластина промежуточная есть.

Боюсь если с термопастой борщануть может быть обратный эффект. Наверное намажу пасту на радиатор под прокладку. Не решил пока шлифовать или нет. Но подозреваю, что нужно не полениться и сделать это. Не люблю когда греется все это хозяйство электронное, мания такая )).

[acvolinn]

Потхоньку вся мелочёвка собирается в кучу....скоро начну всё собирать в корпусе. Вопрос к знатокам: две платки будут висеть на одном узком и длинном радиаторе, практически вплотную друг к другу. Как лучше разместить? Питанием друг к другу? Или линейными входами? Или вообще пофиг и можно паровозиком, т.е. питание вплотную к лин. входу (но что-то мне подсказывает, что это самый худший вариант)

[Alex]

Я бы разместил таким образом, что бы расстояние от линейного входа плат до разъемов RCA или регулятору громкости было минимальным.

[acvolinn]

Я бы разместил таким образом, что бы расстояние от линейного входа плат до разъемов RCA или регулятору громкости было минимальным.

Это понятно, но у меня получится только так, как я написал. RCA будут с краю, сбоку ...Т.е. если разместить входами "наружу", то длины будут разными. Одной плате повезёт, путь будет наикротчайший, а у второй будет длиннее на 2 длины платы усилителя. А если входами вместе (вовнутрь), то длины одинаковые будут. Х.З. пока всё на уровне теорий. Не хочется дырок много сверлить в радиаторе, переделывая расположение плат. Хотя, по факту, отверстий этих видно не будет сзади...но во мне перфекционист негодует

[acvolinn]

Ясно, типа пофиг как значит Тогда поставлю лин.входами друг к другу....

[alexarz]

.... Не люблю когда греется все это хозяйство электронное, мания такая )).

Вот уже недели три слушаю каждый вечер по нескольку часов, громкость конечно не очень большая, но вот при такой радиатор почти холодный, больше нагревается верхняя крышка корпуса от радиаторов БП. Причём один греется заметно сильнее другого. Но всё это в пределах 40 градусов. Так что насчёт этого все нормально.
Насчёт фона - когда слушал просто собранные на полу платы, фон был, когда фонограмму выключатель. Сейчас фона от сети совсем нет, да и откуда ему взяться, от входа платы до RCA разъёма пара см всего, я даже провод не экранированный использовал. А вот высокочастотные помехи услышать можно, если к ВЧ головке ухо прижать. В-общем, всё хорошо, кто ещё сомневается, очень рекомендую.

[philoret]

Вот уже недели три слушаю каждый вечер по нескольку часов, громкость конечно не очень большая, но вот при такой радиатор почти холодный, больше нагревается верхняя крышка корпуса от радиаторов БП.

Спасибо за информацию! Я пока только собираю, ещё не закончил.... Жду микрофонный кабель и кримпер для разъемов.

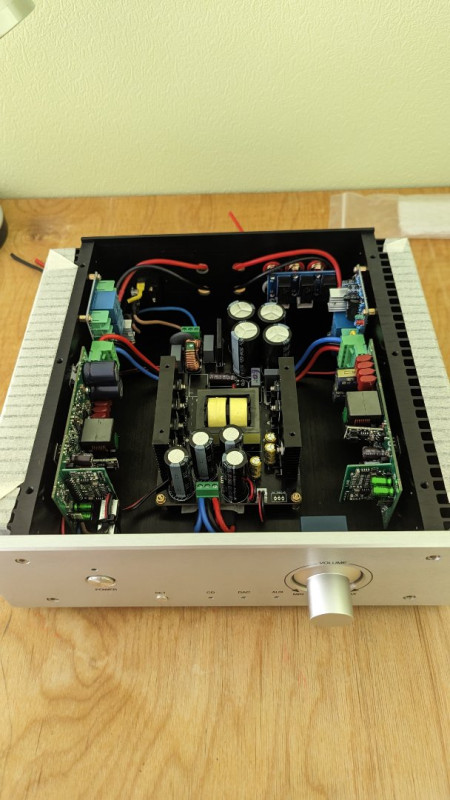

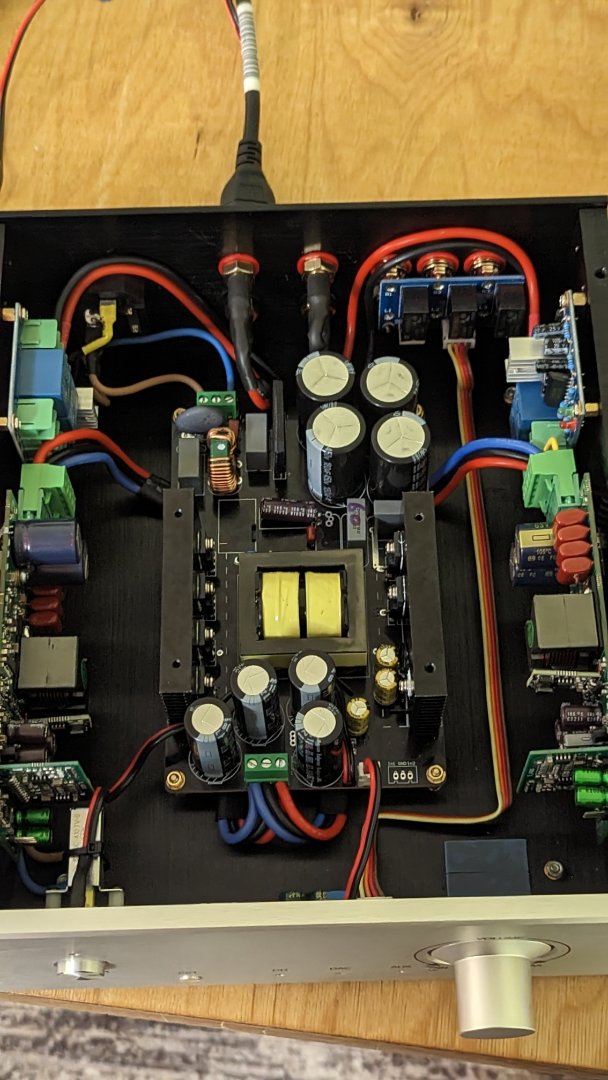

Вот так примерно получается.

[philoret]

Попробовал подать питание.

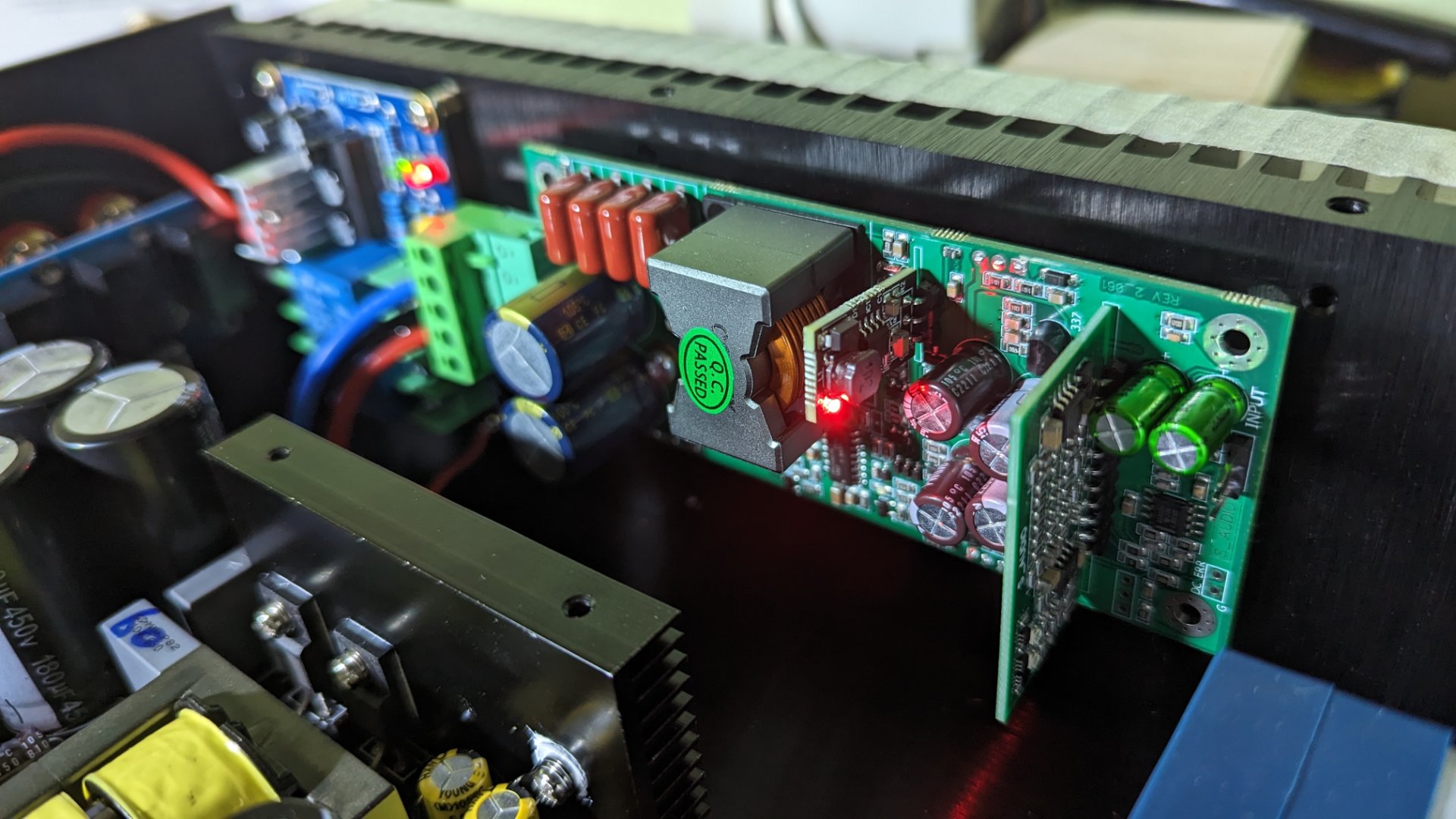

На холостом ходу греется дроссель большой на плате усилителя, довольно горячо, по ощущениям градусов 50, минут за 10, это нормально? В начале ветки есть фото при 100 Вт разогрелся до 50 град.

Плюс блок питания греется (радиаторы), тоже примерно градусов до 50 по ощущениям. Мне сравнить не с чем, кто имеет опыт подскажите это в пределах нормы? Белый дым не выходит )).

[philoret]

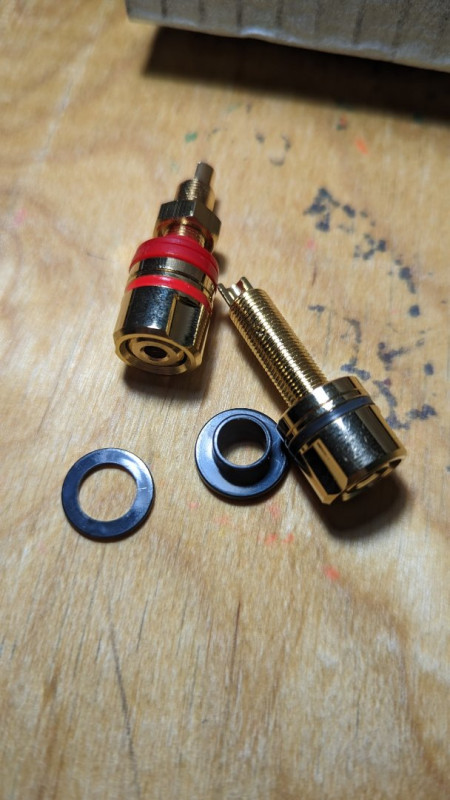

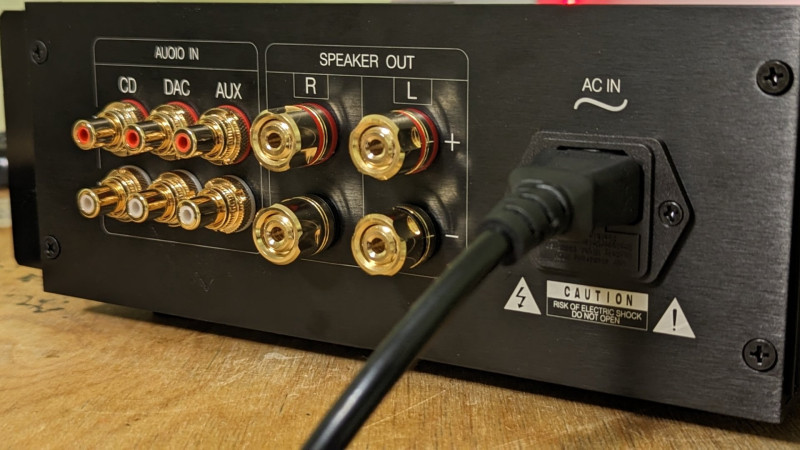

Похвастаюсь клеммами для акустики. Крепкие, мне понравились. Припаиваются хорошо.
Тут купил: https://sl.aliexpress.ru/p?key=dzCRweX

[Sous]

Нагрев дросселя жо 50С это нормальный процесс. Он происходит от перемагичивания феррита вследствии протекания через катушку высокочастотного тока, который мало зависит от выходной мощности.

[philoret]

Понятно, спасибо! А по блоку питания как считаете, на холостом может греться?

[Sous]

Блок питания тоже несколько ватт потребляет на ХХ,в закрытом корпусе будет +10-20С к окружающей среде

[philoret]

Для измерения температур на скорую руку собрал ардуино с датчиком LM35DT (что под рукой было).
После 1 часа простоя на ХХ.
Радиатор блока питания 60С
Дроссель 52С
Радиаторы плат усилителя 34С
Температура в комнате 26,5 - 27С (по показаниям того же датчика).

Блок питания как то сильно греется .

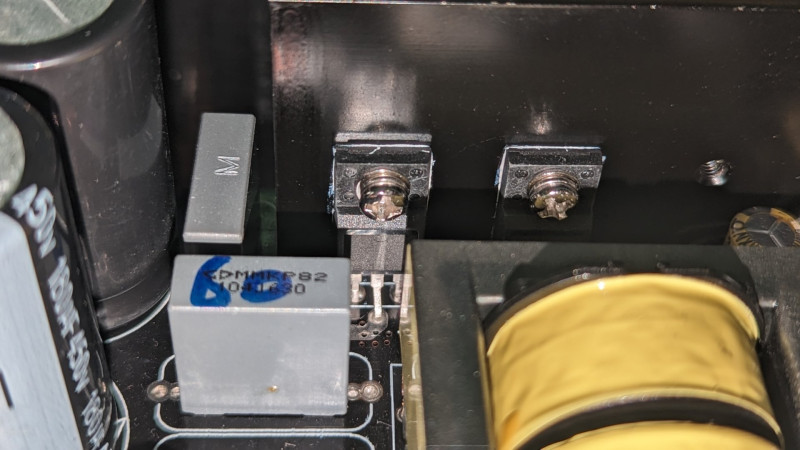

На этом радиаторе прицеплены 2 элемента с затёртой маркировкой.

[alexarz]

Не поленился снять крышку и измерить температуру на своем. Измерял тестером с термопарой после нескольких часов прослушки на небольшой громкости.
Под мышкой - 36
В комнате - 25
Радиаторы БП 37, на другом 39( на ХХ разница между ними была больше)
Радиаторы усилителей - оба 35
А вот дроссели, один 63, другой 71.
Тут разница возможно от того, что платы перевёрнуты относительно друг друга, и на той, что дроссель горячее, он в самом низу корпуса, а на другой вверху, где охлаждение лучше. А может просто режимы немного разные.

[philoret]

Спасибо, теперь есть с чем сравнить. Наверное с моим БП проблема какая то.

[alexarz]

Спасибо, теперь есть с чем сравнить. Наверное с моим БП проблема какая то.

Но у меня другие БП, "кошерные", с платами отключения по сигналу ошибки с усилителя.

[philoret]

Блок питания тоже несколько ватт потребляет на ХХ,в закрытом корпусе будет +10-20С к окружающей среде

Разобрал схему, без присоединенных плат усилителя БП не греется практически, зафиксировал 30C. Когда снова присоединил платы, снова нагрев 56С.
В закрытом корпусе даже срабатывает защита от перегрева - БП отключается на несколько минут.

Ещё заметил странность, когда к основному выходу БП не подключена нагрузка, на доп выходе 15 В напряжение плавает сильно (даже при токе 20-50 мА). Заметил до 7 В падение. Кажется Alex об этом говорил в одном из роликов, но в отношении другого БП.

[Alex]

У меня радиатор блока питания нагревается до 40 градусов в закрытом корпусе. Может у вас что с блоком не так?

[philoret]

У меня радиатор блока питания нагревается до 40 градусов в закрытом корпусе. Может у вас что с блоком не так?

Подозреваю, но сам не понимаю них...чего. как проверить )))

[philoret]

У меня радиатор блока питания нагревается до 40 градусов в закрытом корпусе. Может у вас что с блоком не так?

Вы что в первую очередь проверили бы?

[alexarz]

Вы что в первую очередь проверили бы?

Хоть и не мне вопрос, но я бы померил токи потребления по обоим плечам. Ну а там уже дальше смотреть, если токи в норме для этого БП, можно спор открыть.
Если померить нечем, нагрузить резисторами хотя бы в четверть максимума заявленной мощности БП.

[philoret]

Вы что в первую очередь проверили бы?

Хоть и не мне вопрос, но я бы померил токи потребления по обоим плечам. Ну а там уже дальше смотреть, если токи в норме для этого БП, можно спор открыть.
Если померить нечем, нагрузить резисторами хотя бы в четверть максимума заявленной мощности БП.

Да, точно, хорошая мысль - попробую отпишусь.

Измерил общее потребление на ХХ 30 Ватт получилось.

[philoret]

Измерил токи на ХХ каждого плеча, получилось по 80 мА, при напряжении 60 В.
Получается потребление 19.2 Ватт.

Блок питания потребляет 10.8 Ватт. Кажется не так уж и много....

Может у меня просто радиатор маленький на БП?

[Alex]

покажите свой БП

[philoret]

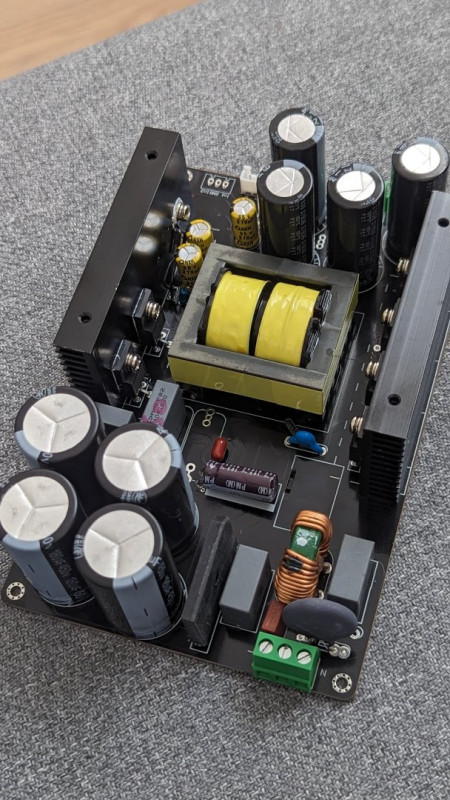

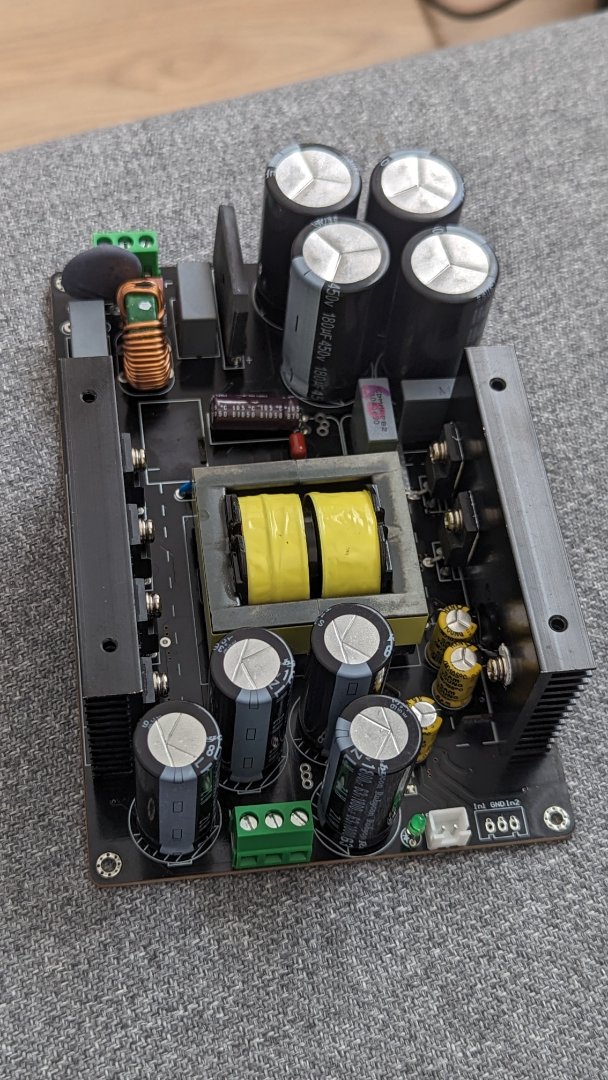

Заявленная мощность 1000 Ватт, 60 Вольт на плечо.

покажите свой БП

[philoret]

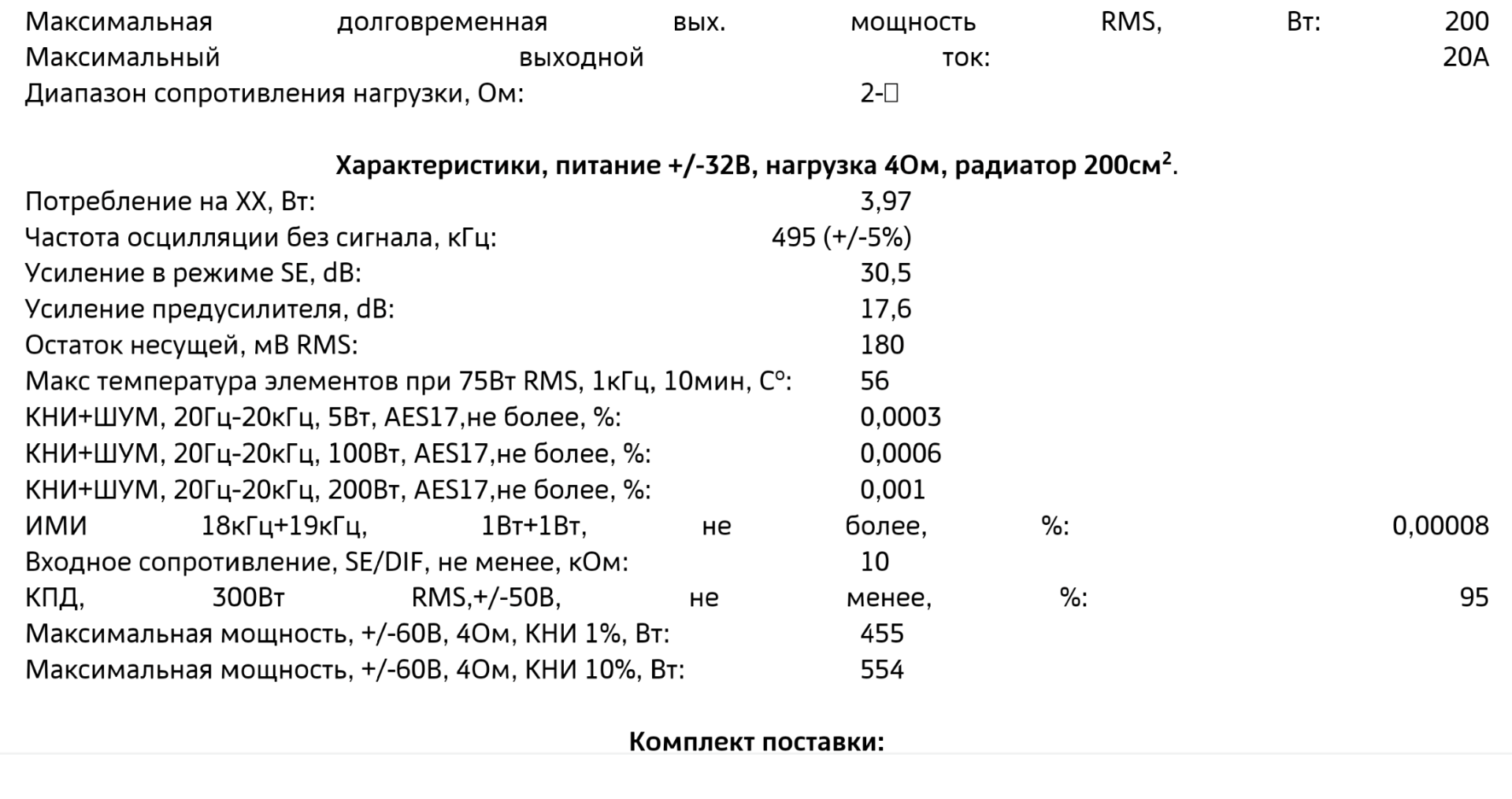

Согласно руководству потребление на 32Вольтах 3.97 Вт.
У меня 9.6 Вт получилось.
