Немного самодельных усилителей

[dislifter]

Больше 5лет ничего не собирал из аудио.. За последний год сделал немножко усилителей.. начну с Гибридника..

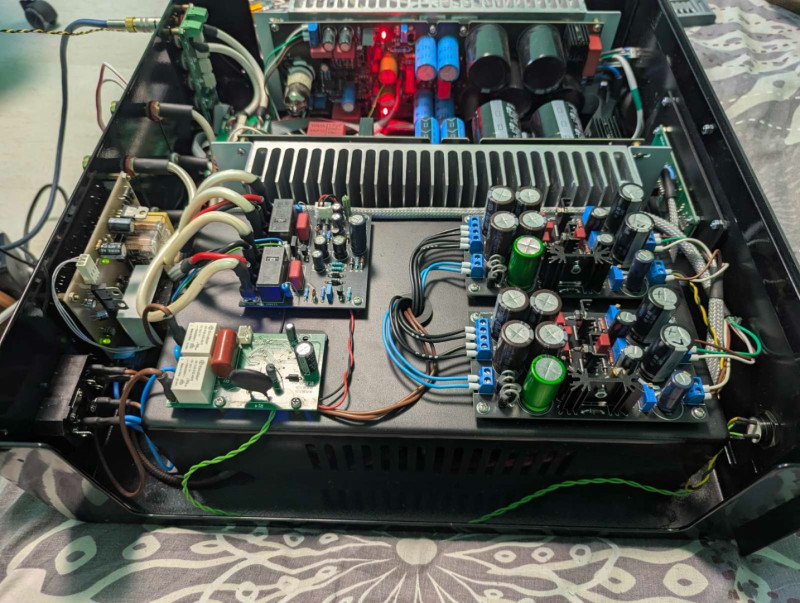

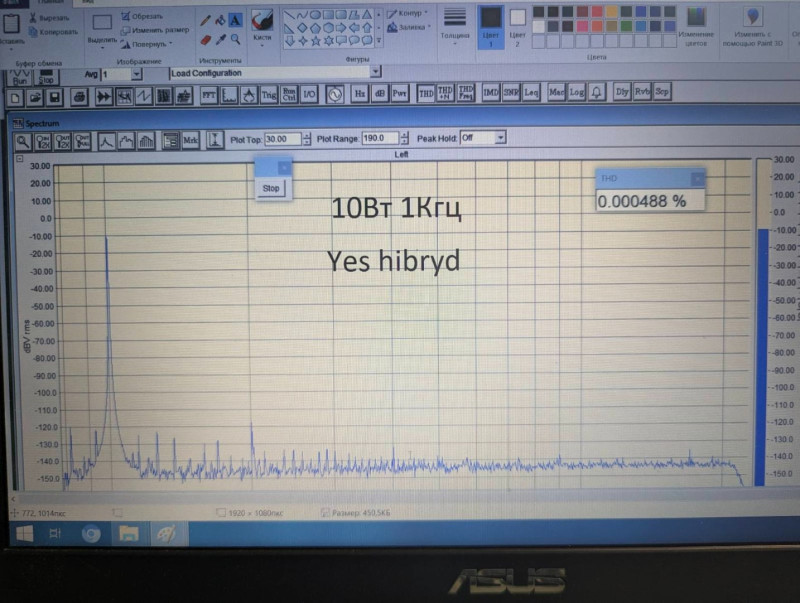

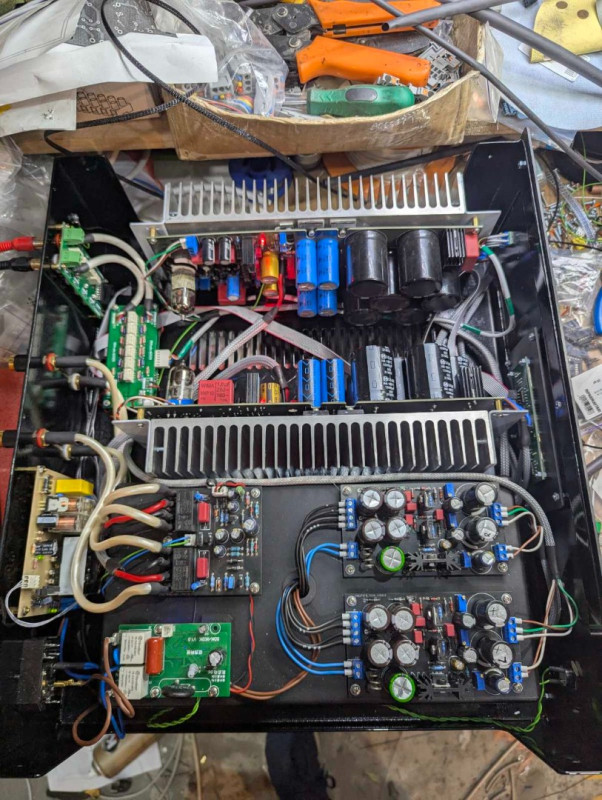

Усилитель Yes Hybrid, на фото спектр на 10Вт, на 66вт около ограничения получилось КНИ 0.001%, с другими лампами получалось ниже, но с этими постоянка на выходе вышла минимальной 3-4мВ, так как слушаю не больше 10Вт, то остановился на этом варианте.

[dislifter]

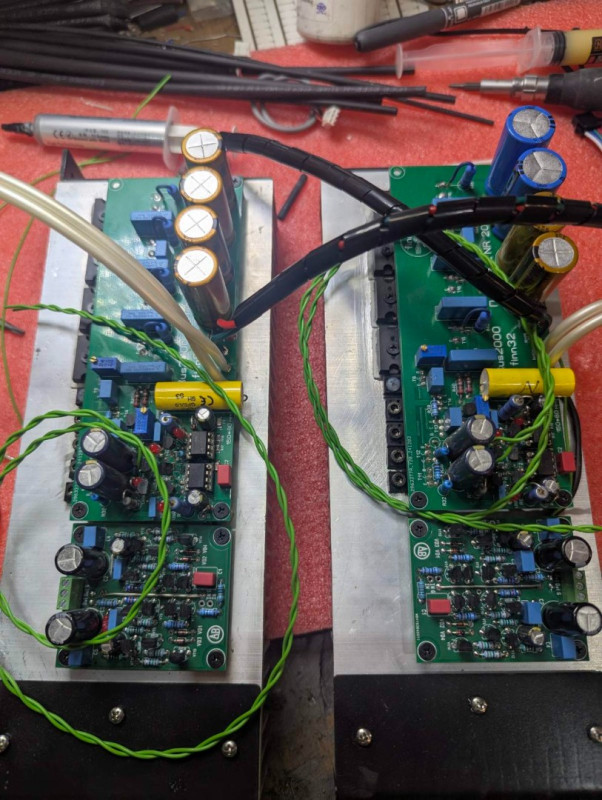

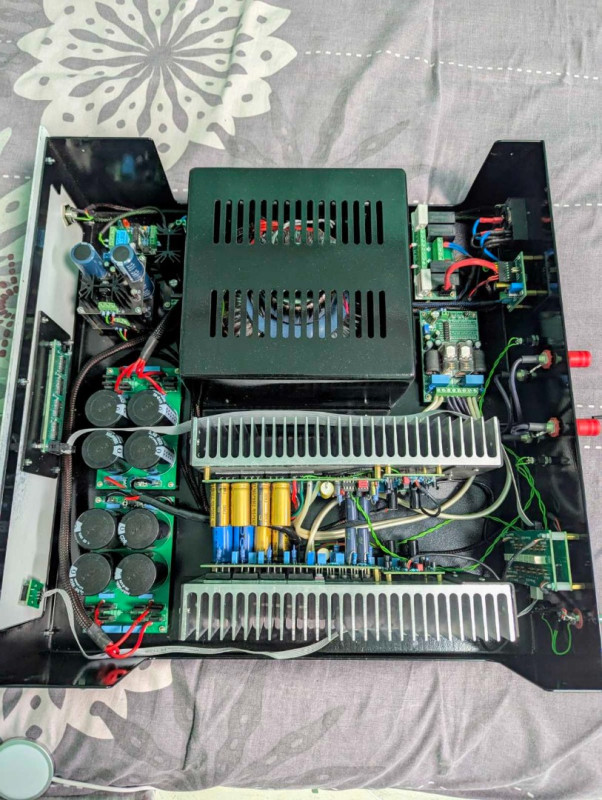

Второй усилитель Параллакс

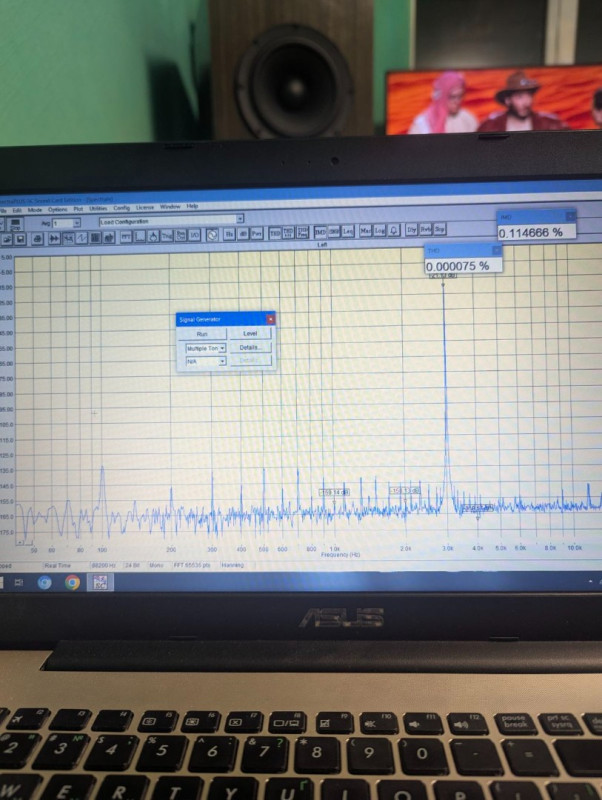

Искажения которые смог померить на 10Вт на 3Кгц, на 1кгц и 10кГц не хватает уже приделов измерений до 50Вт на 4 ом 0.0003% как в моем цапе.
Двойное моно, Рг никитина, после РГ сверхлинейный буфер.
Использую в ВЧ звене активной акустике.

[dislifter]

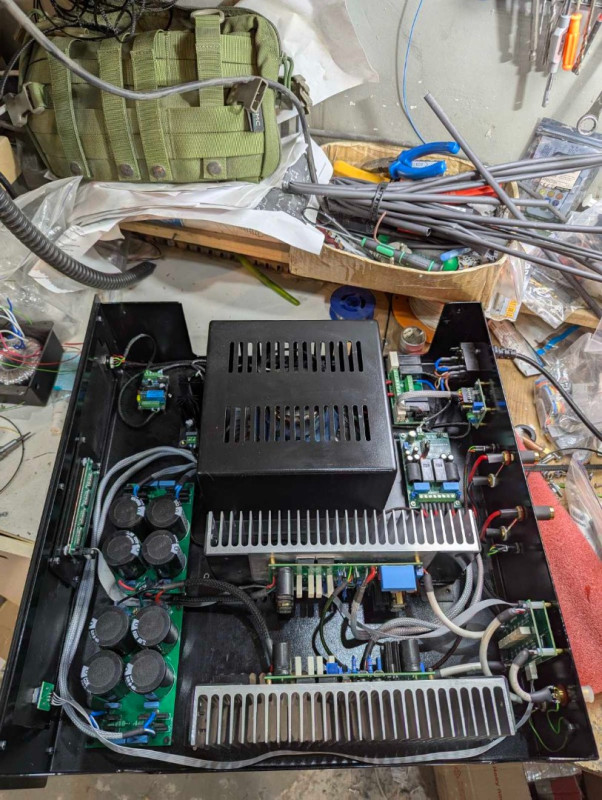

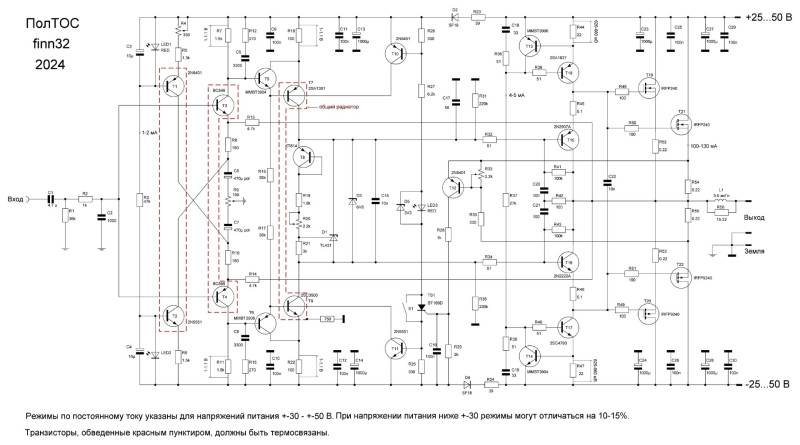

3й усилитель ПолТос.. Усилитель с Токовой ООС короткого тракта с выходом на полевых транзисторах.
Двойное моно, Рг Никитина

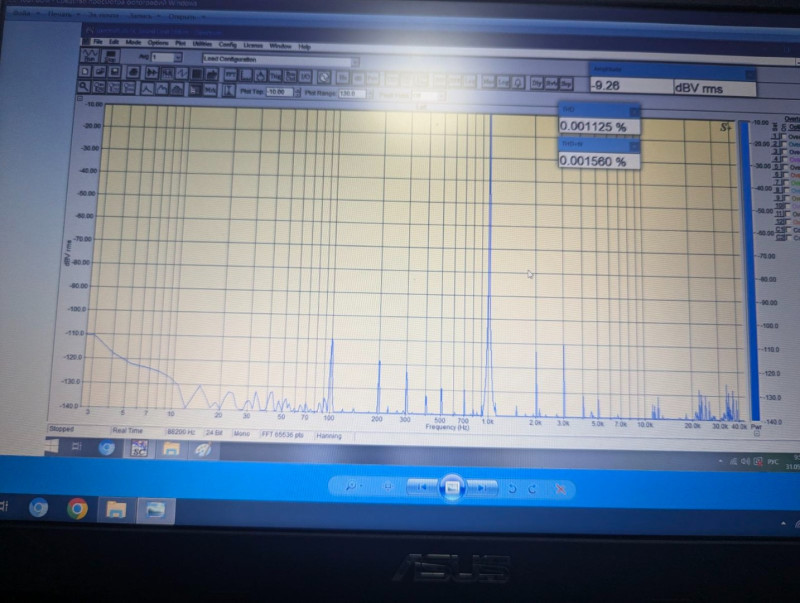

Кни Получились немного ниже заявленых автором на максимальной мощности 85Вт 0.005%

[dislifter]

Немного лампы...

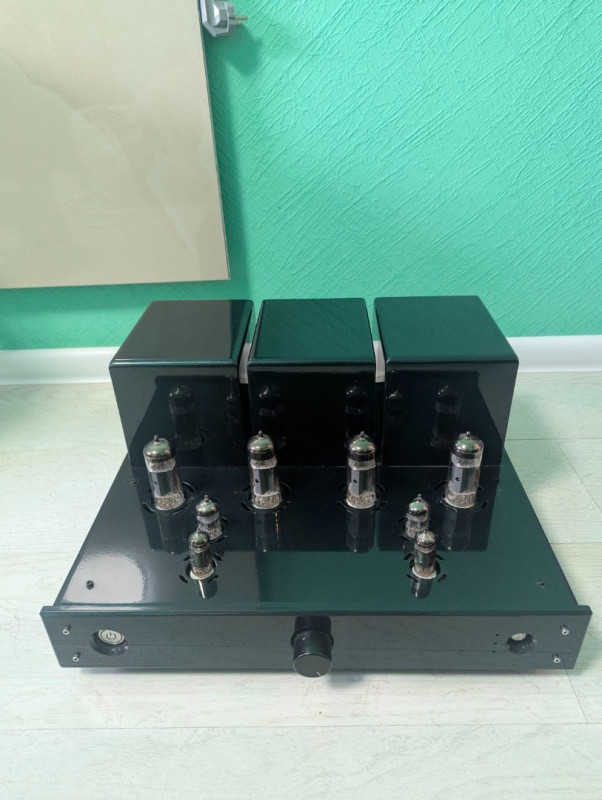

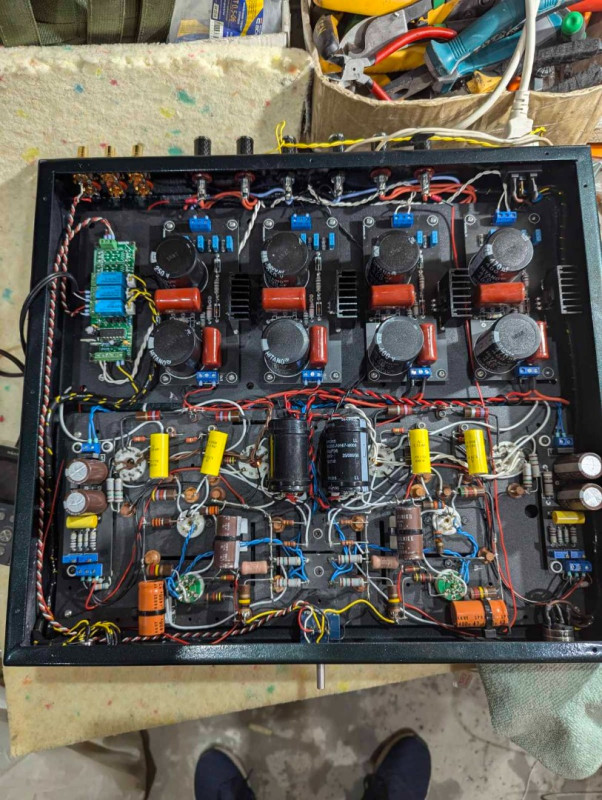

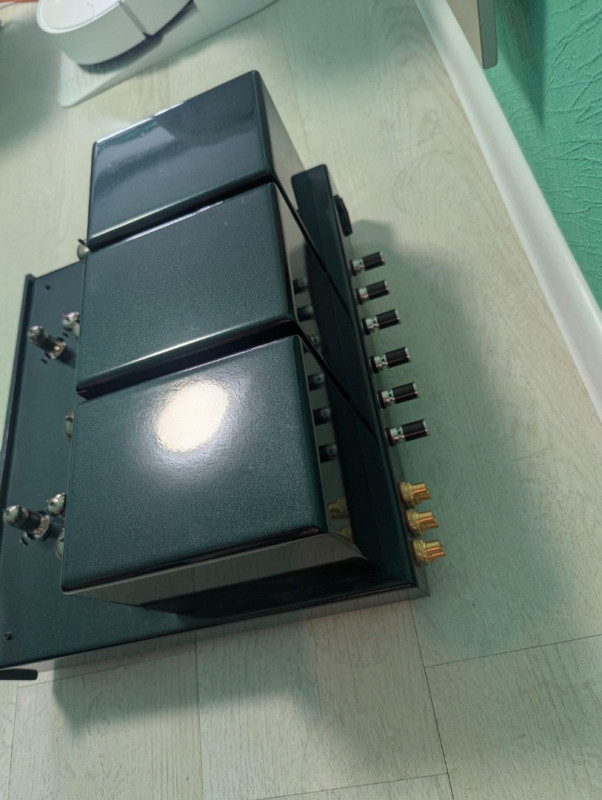

Двухтакт на 6п41с+6п23п+6ж5п при 10Вт 0.45Проц, 1Вт 0.017%
Двойное моно...
