Усилитель А класса JLH2003

[Arseniy]

Радиатор делают с ребрами и ограниченного размера и массы не для того чтобы транзистор не сгорел, а для того чтобы тупо металл и габариты экономить.

Нет, ребра делают для того, что бы увеличить площадь радиатора и он лучше охлаждался.

[Justas*]

Всё верно. Экономия тут не причём. Возьмите куб алюминия 10*10*10 см. Эффективная площадь охлаждения 600 см2. А если отфрезировать в нём 5 рёбер толщиной 1см с подошвой 2см, эта площадь увеличится до 1300 см2. С 10-ю рёбрами 0,5 см, будет 2000 см2.
Можно ещё навариться, сдав стружку в металлоприём.
Вариант с 5-ю рёбрами конвекционный, с 10-ю, под обдув.
Коэффициент теплопроводности меди, в 2 раза больше чем у алюминия. Поэтому, медная пластина обеспечивает более быстрый переток тепла от корпуса транзистора.
Не зря в основание алюминиевого процессорного радиатора (в тех что подороже), ставиться медный "пятак".

[lgedmitry]

Когда то мне задавали похожий вопрос.
Не создают ли задержку сигнала, входные провода разной длины.
Ответил, что в том канале где короткий провод, применены более медленные транзисторы.
PS
Зато платы нагреваются одинаково, не придерёшься.

народ хочет разобраться: что к чему

[LuckyDay]

Радиатор делают с ребрами и ограниченного размера и массы не для того чтобы транзистор не сгорел, а для того чтобы тупо металл и габариты экономить.

Нет, ребра делают для того, что бы увеличить площадь радиатора и он лучше охлаждался.

Вы вырвали мою фразу из контекста. В своей фразе я комментировал тезис о том что радиатор делают небольшим чтобы транзистор не сгорел, якобы если транзистор посадить на стокиллагромовый радиатор то он сгорит. Это не так.

Теперь про Ваш комментарий: Безусловно ребра делают для увеличения площади охлаждения радиатора (о чем я тоже написал в посте), и не только ребра, а еще и биметалл применяют, и все это для того чтобы в конечном итоге уменьшить размеры радиатора для экономии металла.
А еще применяют принудительное охлаждение в виде куллера, чтобы еще боьше сэкономить металл и еще больше уменьшить размеры радиатора.

[LuckyDay]

Всё верно. Экономия тут не причём. Возьмите куб алюминия 10*10*10 см. Эффективная площадь охлаждения 600 см2. А если отфрезировать в нём 5 рёбер толщиной 1см с подошвой 2см, эта площадь увеличится до 1300 см2. С 10-ю рёбрами 0,5 см, будет 2000 см2.
Можно ещё навариться, сдав стружку в металлоприём.
Вариант с 5-ю рёбрами конвекционный, с 10-ю, под обдув.
Коэффициент теплопроводности меди, в 2 раза больше чем у алюминия. Поэтому, медная пластина обеспечивает более быстрый переток тепла от корпуса транзистора.
Не зря в основание алюминиевого процессорного радиатора (в тех что подороже), ставиться медный "пятак".

Я ровно так и сказал. А теперь про Ваш тезис что если прикрутить транзистор к стокиллограмовому радиатору, ядро сгорит не успев охладиться. Т.е. если взять два радиатора с одинаковой площадью рассеивания, один с множеством ребер, второй цельный стокиллограмовый брусок, то на бруске транзистор сгорит, а на ребристом нет?

[LuckyDay]

Конечная цель ребер радиатора, применение биметалла в радиаторе - это снижение габаритов радиатора и как следствие экономия металла.
Например: Калькулятор рассчитал площадь рассеивания алюминиевого радиатора для охлаждения транзистора допустим 100см2. Думаю не нужно объяснять, что радиатор в виде цельного бруска с 6-ю сторонами рассеивания будет в габаритах в несколько раз больше чем радиатор с 20-ю ребрами имеющих такую же площадь рассеивания.

[Justas*]

Я ровно так и сказал. А теперь про Ваш тезис что если прикрутить транзистор к стокиллограмовому радиатору, ядро сгорит не успев охладиться. Т.е. если взять два радиатора с одинаковой площадью рассеивания, один с множеством ребер, второй цельный стокиллограмовый брусок, то на бруске транзистор сгорит, а на ребристом нет?

Ну сказали Вы не совсем так. Поэтому и разночтения.
Признаю что мой пример со 100 килограммовым бруском, так же неудачный.

[LuckyDay]

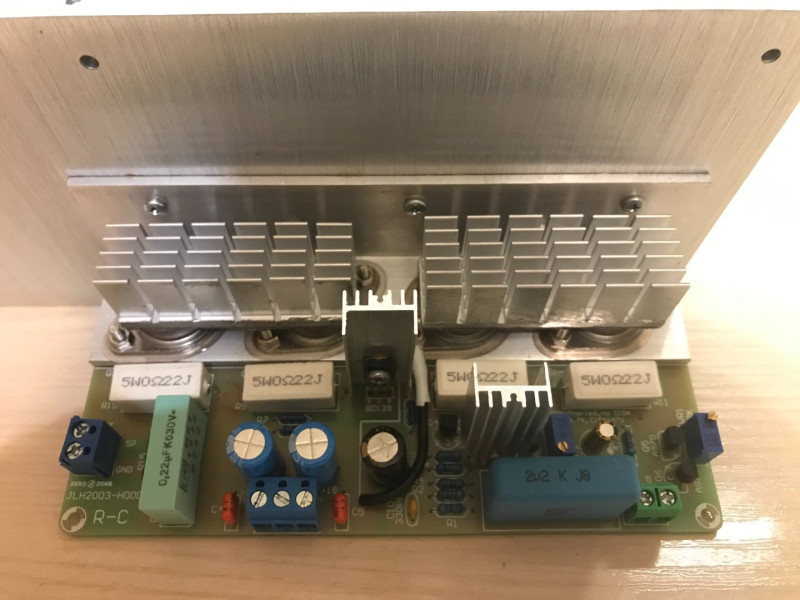

Рекомендую так организовать охлаждение

[Inok]

Учитывая, как транзисторы нагреваются, то те мелкие радиаторы будут только для вида, охладить они ничего не смогут

[Dr.Somebody]

Рекомендую так организовать охлаждение


Верхние радиаторы практически бесполезны - охлаждать крышки транзисторов в корпусе ТО-3 это пустая затея.
А вот уголок под транзисторами желательно заменить наболее толстый - от 5 мм и более, правда ножки транзисторов надо будет удлинить.

[LuckyDay]

Добрый день. Столкнулся с проблемой фона 50Гц в JLH 2003.
Все сделал как автор рекомендовал в видео чтобы не плакать, а именно через резистор 10 Ом подключил экран на корпус.
Но фон все рано есть

Но если я отключу один канал (любой), отключу кабель одного канала от звуковой карты, то фон пропадает.
Т.е. любой канал сам по себе отдельно работает чисто без фона. А когда включаю оба, начинает гудеть.

Звуковая карточка E-MU 0204.

Кто-то сможет подсказать в чем дело? Может сам USB кабель карточки нужно гальвонически развязать от компьютера?

[LuckyDay]

Разобрался чуть подробнее. Звуковая карточка ни при чем, так как пробовал с телефона, фон есть.
И фон появляется только тогда, когда гальвонически объединяются земли левого и правого канала от источника звука.
А в телефоне и звуковой карте земля общая...

[lgedmitry]

Наверное весь вопрос в том, где и как земли каналов соединены ещё, кроме как на входах для источника звука

[LuckyDay]

Нашел проблему! Надеюсь кому-то будет полезно.
Были замкнуты выходные сигналы усилителя, по минусу. Из-за того что платы защиты акустики питались от одной обмотки трансформатора.
Разделил питание двух плат защиты, и гальвонической связи выход не стало. И фон исчез на 100%.
К стати, заземлять экран входного сигнала через резистор на корпус не обязательно. Разницы с ним и без - нет.

[m-shara]

К стати, заземлять экран входного сигнала через резистор на корпус не обязательно. Разницы с ним и без - нет.

Разница наверное будет когда заземлена средняя точка фильтра по 220В. Я предполагаю.

[m-shara]

Что то я не могу найти двуполярных ИИП на Али.com. На Али.ru есть. Придется ломать 4 по 19В от ноутбуков что ли?

[Essence]

КЛАСС _ А .gif

2N3055 ONs.jpg

Как можно с таким транзистором собрать мощный усилитель с малыми искажениями в кассе А. Да никак, и сдваивание не поможет.

[Inok]

Мощный это не сюда это А класс, но с малыми искажениями собрать это запросто!

[Justas*]

Как можно с таким транзистором собрать мощный усилитель с малыми искажениями в кассе А. Да никак, и сдваивание не поможет.

Каким образом зависимость hFE от Ic, соотносится с выходной мощностью?

[m-shara]

Было бы замечательно, если бы на первой странице публиковалась схема соответствующего девайса. Было бы проще ссылаться при вопросах. И не только в этой ветке.

[Adam]

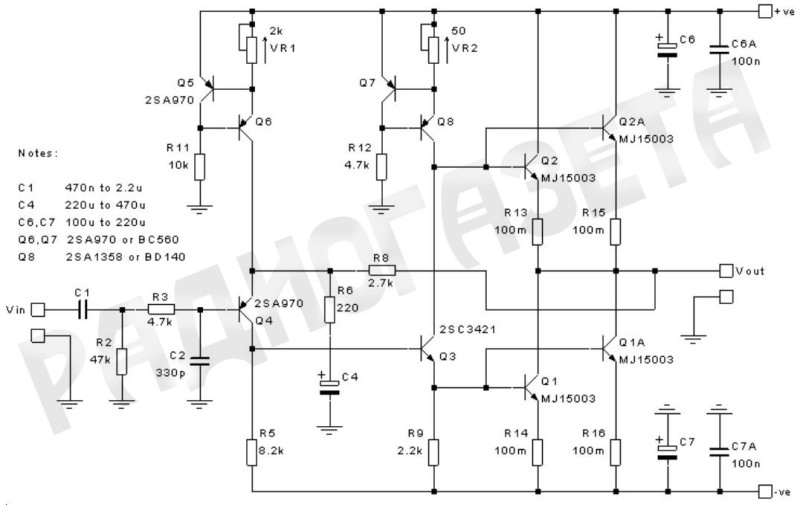

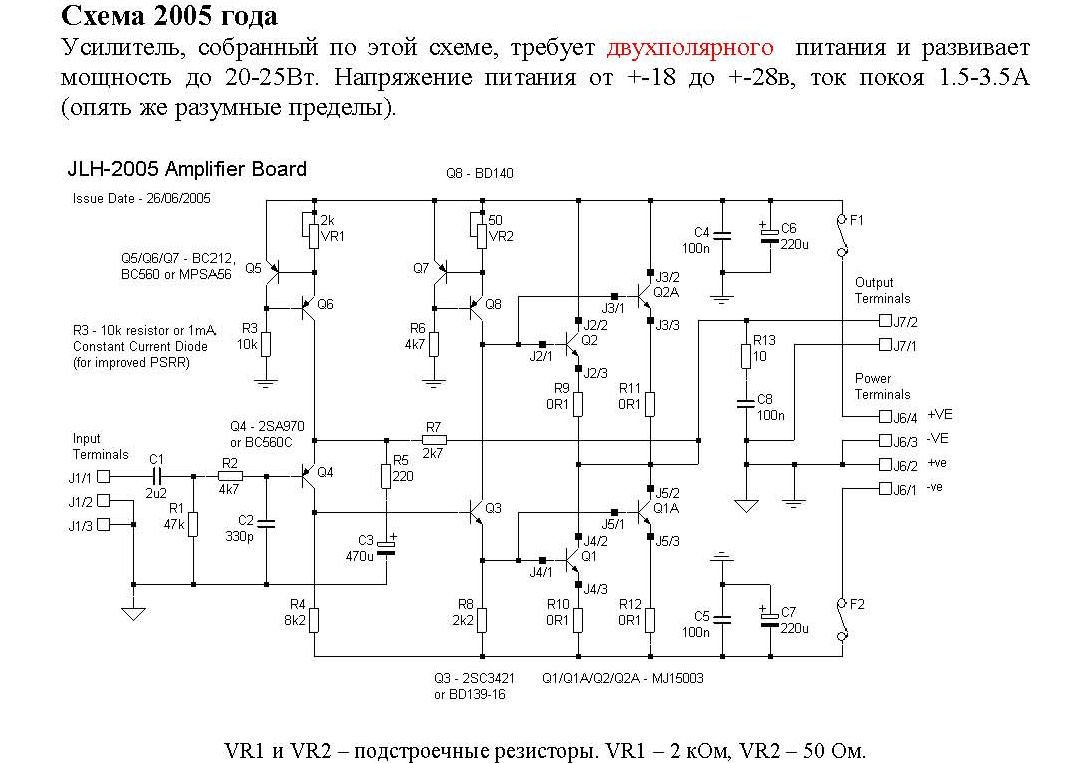

Це 2005-го, але суть та ж....

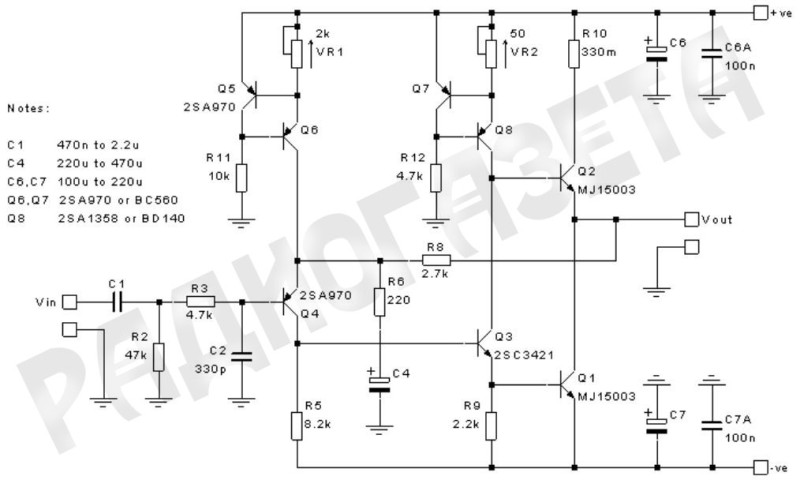

А це 2003, від Радіогазети. Найди ... відмінностей.

[m-shara]

Та схему найти у тих же китайців не проблема. А якщо необхідно обговорити те чи інше схемотехнічне рішення то добре мати конкретний варіант.

[Dr.Somebody]

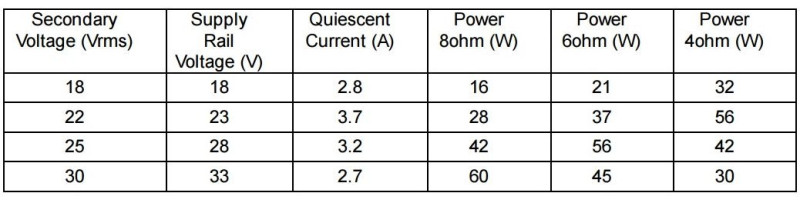

З Худа 2005 року можна і 60 Ватт підняти, але навіщо?
З першого червня електроенергія по 2,64 грн/кВт∙год !
Пора переходити на класс АВ....

[lgedmitry]

Пора переходити на класс АВ....

лучше на Д. АВ не стОит того, чтоб на него переходить. Детальность там не очень...

[Inok]

Кстати а кто подскажет, как на JLH2003 выровнять АЧХ по верхам? Куда смотреть?

[Justas*]

В первую очередь на АЧХ. Где она?

[Inok]

мне по звуку все устраивает, но вот захотелось сделать ачх ровнее, может увеличить емкость конденсатора на входе?


[Justas*]

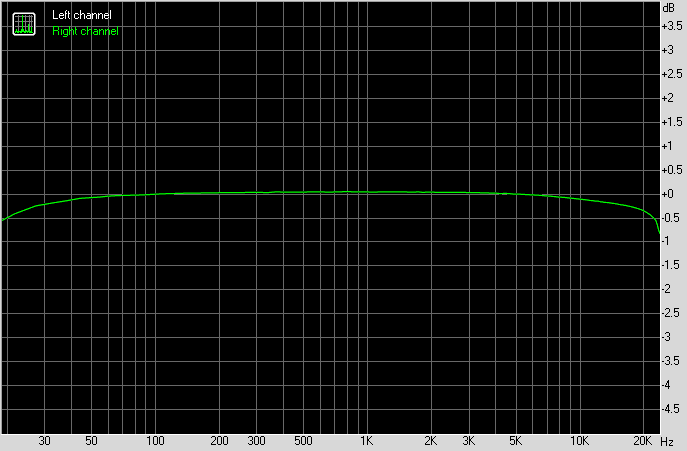

-0,3дБ на 20кГц. Не парьтесь
Ёмкость на входе (С1 на последней схеме) влияет на НЧ. И С4 в ООС тоже.
На ВЧ - R3,C2 и конденсатор (если стоит) параллельно R8. Ну и частотные свойства транзисторов. Низкая бета, теоретически тоже может повлиять на ВЧ.

[Inok]

А что влияет на высокие? Это так, ради спортивного удовольствия.

[Justas*]

Опередили
