Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[Alex]

Подробные замеры RMAA на мощности 100 Вт с нагрузкой 4 Ом.

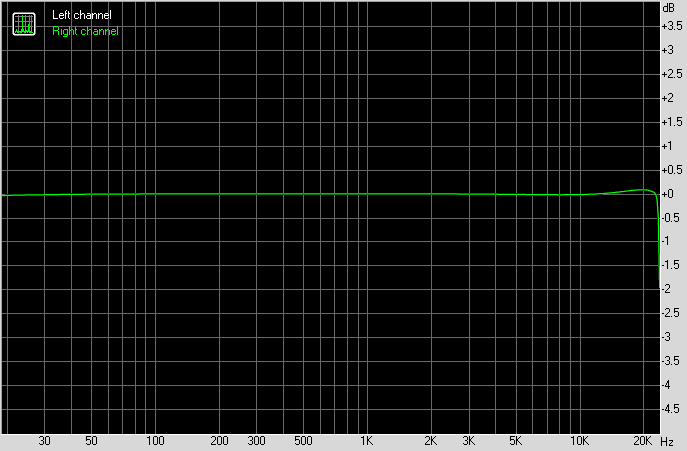

Частотная характеристика

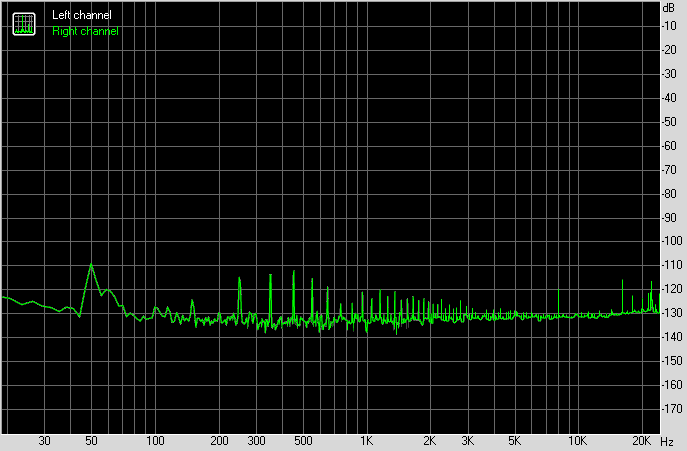

Уровень шума -99.0


Динамический диапазон 99.2


Гармонические искажения 0.00099


Интермодуляционные искажения 0.00211


[Timoha]

Да он же идеален!!! С какой стороны не посмотри, а изъянов то нет. Ну, Юрий, ну красава!!!

[Sous]

Мопэд не мой(с), я только реализовал идею. Спасибо Бруно.

[Timoha]

Мопэд не мой(с), я только реализовал идею. Спасибо Бруно.

Идея, может и Бруно, а реализация то Ваша Так что, как бы там ни было, респектую всем. И вам, Юрий, и Александру, и Диме Макарову.

[vovan230863]

согласен выдающиеся результаты.алекс когда прослушку запишиш.интересно как он звучит в живую.счастливые вы люди .можете позволить себе эксперименты.а моя посылка от юры наверно потерялась.65 дней как вышла из таможни украины и все молчек.где она никто не знает.удачи всем нам

[Sous]

Такое бывает. Напишите сообщение, я их ускорю пинком. После этого,обычно, все сразу едет

[Sous]

Сейчас еще другим цапом Александр измерит, думаю, интереснее показатели будут

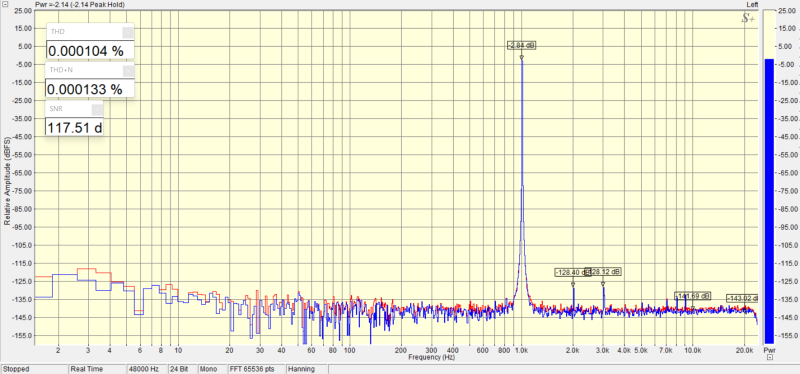

Вот мой ЦАП 10Вт

[vovan230863]

я честно поражен.больше 20 килогерц давит без искажений.интересно человеческое ухо услышит искажения на -125 юра какое сообщение и куда надо написать

[Alex]

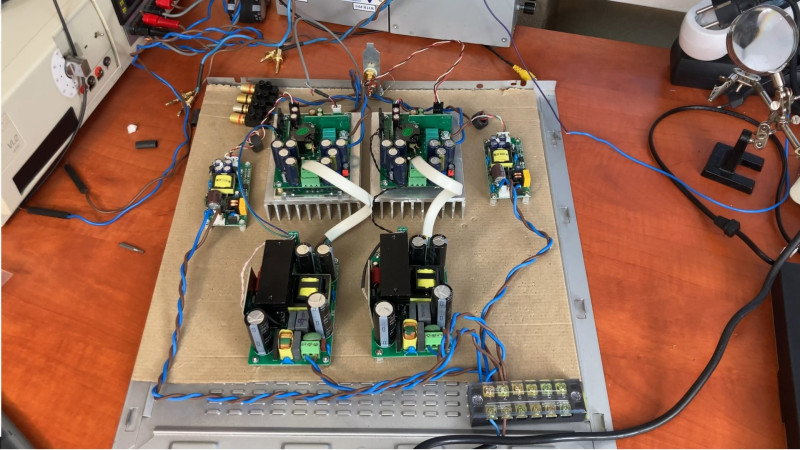

Приехал второй блок питания, собрал макетку полностью двойное моно. Пока не приедет корпус буду так слушать)

[Timoha]

Приехал второй блок питания, собрал макетку полностью двойное моно. Пока не приедет корпус буду так слушать)

И как с двумя БП? Краще стало?

[Alex]

Вроде лучше, но это может быть и самовнушение

[Timoha]

Вроде лучше, но это может быть и самовнушение

И такое может быть

[Timoha]

Приехал второй блок питания, собрал макетку полностью двойное моно. Пока не приедет корпус буду так слушать)



На самом деле, я вам, Александр, даже немного завидую, так как у вас уже всё есть для прослушки. А я, ничего не могу заказать, так как в Днепропетровскую обл. не отправляют заграничные посылки .... С Юрием мы договорились, что платы новой версии он для меня сделает. Вот только, что мне с ними делать потом, пока не знаю. Ни один сайт на мои запросы не отвечает.

[VladimirG]

Вроде лучше, но это может быть и самовнушение

а если кнопочку Турбо нажать и не отпускать и измерить что получится?
Или пока нельзя?

[Alex]

я разницы не заметил

[VladimirG]

по звучанию или в измерениях?

[Alex]

По звучанию

[VladimirG]

опять все упирается в нелюбимое слепое прослушивание

[classd]

Как убрать помехи от дополнительного блока +/-15В здесь viewtopic.php?p=22535#p22535

основной блок питания на 500вт, стоит дорабатывать?

[Alex]

Я там зашунтировал выходные конденсаторы мелкими по 1000 pF и заменил высоковольтные. Если есть возможность то высоковольтные поставить большей ёмкости хотябы 220. Здесь я это проделал.

[kr580vm80]

Я регулятор Никитина поставлю а пока соберу на макетке, что-то с корпусом пока никак не получается.

Где можно заказать такой регулятор, если не секрет?

На алиэкспрессе. И двухканальные, и 4-канальные. Навалом. И с пультами управления, и с дисплейчиками разными.

[Astr]

Алекс, заметили разницу звучания без входных конденсаторов.

[Alex]

Вроде бас лучше, если напрямую

[Kvach]

Подскажите , операционник в каком режиме работает перед компаратором - просто усиливает или подаёт на него дифференцированный сигнал?
Я не смогу подать сразу со звуковухи сигнал в то место где операционник подаёт? (выкинув штатный вообще)
Я правильно понимаю что в схемах где 2полярное питание там операционник на компаратор подают уже дифференцированный сигнал и диф каскад является частью компаратора (соответсвенно туда только балансный сигнал можно подать напрямую)?
Я не понял там что входные конденсаторы просто маловатой ёмкости и всё , они бас срезают или что (я надеюсь они плёночные - не электролитические)?

[ms142]

Я не понял там что входные конденсаторы просто маловатой ёмкости и всё

Достаточной емкости.

я надеюсь они плёночные - не электролитические?

Электролиты.

[Sous]

Конденсаторы в версии 3_064 расположены между ОУ предусилителя. Емкость 22мкф, нагрузка 1,8кОм.

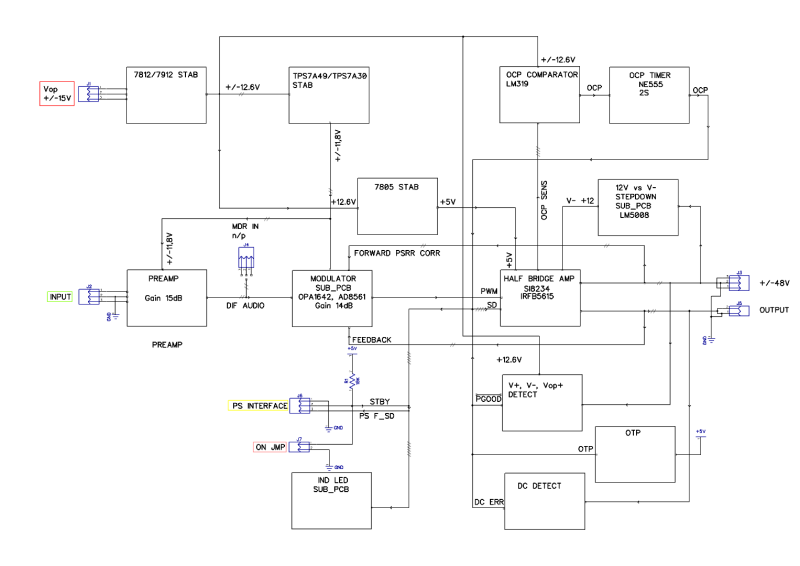

Блоксхема усилителя:

[Astr]

Конденсаторы в версии 3_064 расположены между ОУ предусилителя. Емкость 22мкф, нагрузка 1,8кОм.
Блоксхема усилителя:

Конденсаторы расположены на входе усилителя, т.е. предусилителя. Его входное сопротивление 10 кОм.
Эти конденсаторы отсекают возможное постоянное напряжение с источника.

[ms142]

Конденсаторы расположены на входе усилителя, т.е. предусилителя.

Это Вы разработчику усилителя рассказываете о его схемотехнике?

[Astr]

Конденсаторы расположены на входе усилителя, т.е. предусилителя.

Это Вы разработчику усилителя рассказываете о его схемотехнике?

У меня на столе платы этого усилителя, а ошибаться свойственно каждому человеку. В этом нет ничего плохого.

[Astr]

Конденсаторы расположены на входе усилителя, т.е. предусилителя.

Это Вы разработчику усилителя рассказываете о его схемотехнике?

У меня на столе платы этого усилителя, а ошибаться свойственно каждому человеку. В этом нет ничего плохого.

Действительно, я ошибся. Конденсаторы 22 мкФ включены между каскадами. Но в таком случае, 22 мкФ очень мало при входном сопротивлении 1.8 кОм. Будут искажения на низких частотах, причем спектр искажений широкий и мусор очень хорошо слышен.
Это хорошо видно на тесте интермодуляционных искажений, который сделал Алекс.
