Усилитель D класса клон Purifi hb2.053

[masterLinza]

У версии 2_061 - есть выход по "постоянке" для китайского блока питания, где он находится на плате?

[lexey]

У версии 2_061 - есть выход по "постоянке" для китайского блока питания, где он находится на плате?

[Sous]

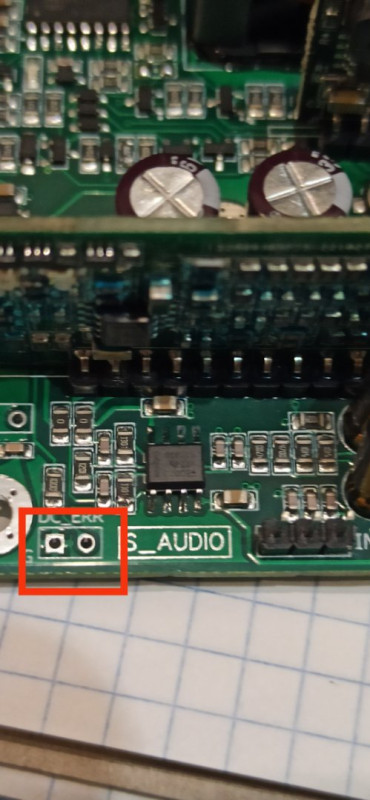

Совершенно верно.
Слева земля.

2_061 следующий выпуск на производстве.

[masterLinza]

Спасибо!

[Sous]

off:
Китай наносит ответный удар
Украина заблокирована для услуг монтажа елементов на платы как и РФ, РБ в сервисе JLCPCB.

[Alex]

Тю дибилы

[Carwizard]

Украина заблокирована для услуг монтажа елементов на платы как и РФ, РБ в сервисе JLCPCB.

Ах вот оно что. Тото я думаю, что это вдруг одна из производственно-паяльных фирм из РФ, просит меня делать им заказы на ЖЛСи. Вот вчера только оплатил 4 ордера суммарно на $15,6К. Значит тоже локнули. Ну могу и вам заказать тогда, до кучи.

[UA NBB]

цікаво в кого є 2_053 на пуріфах
з огляду на ваш досід з цим підсилювачем, якби порівнбвали з класом АВ, то в якій ціновій категоріх були б девайси в класі АВ як іб були конркурентами з 2_053?
дякую

[Sous]

Ах вот оно что. Тото я думаю, что это вдруг одна из производственно-паяльных фирм из РФ, просит меня делать им заказы на ЖЛСи. Вот вчера только оплатил 4 ордера суммарно на $15,6К. Значит тоже локнули. Ну могу и вам заказать тогда, до кучи.

Пока нехитрые манипуляции с IP адресом позволяют размещать заказы. Возможно скоро прикроют. Но спасибо )

[UA NBB]

користуюст вже кілька місяців, все подобається, звук класний
но я не млжу ніяк зрозуміти яка там потужність реальна? ну от з 6 чи 8 Ом акустикою відповдіно скільки?

сьогоні увімкнув АВ клас на 50-80Вт, так він суттєво гучніше грає
невже такая різниця на слух через майже відстуність спотвоерня в Д класі?

яка реальна потужність в 2_053?
дякую

[Sous]

Разница с АБ действительно очень большая, контроль за диффузором сохраняется до макс мощности, потому громкость не ощущается так, как на АБ. Возможно еще какие-то механизмы есть, но факт остается фактом- создается ощущение "погружения" при увеличении громкости, сама громкость не так заметна, пока не начинаешь говорить.
По мощности - смотрите напряжеие питания. При +/-48В питания примерно 120Вт на 8Ом можно снять без существенного клиппинга, ориентировочно искажения начнут переходить рубеж 0,01% в районе 95-100Вт.
Но дополнительно скажу, что у меня 8Ом напольные АС, около 92дб чувствительность и дома аппарат на 2_053. Если бы я громкость выкрутил на макс, 100% прибижали бы соседи на 2-3 этажа вокруг.

[acvolinn]

Совершенно верно.
Слева земля.

2_061 следующий выпуск на производстве.

Т.е. релюхи с платой защиты дополнительные не нужны? Я правильно понял, что защиту теперь можно реализовать как и в 3-ей версии?
ЗЫ просто мало инфы про новую ревизию

[Sous]

Сейчас уже есть этот выход управления на всех платах новых.
Нет только на 2_051, там остатки распродаются, больше производится не будут. Вместоних будет улучшенная верс.

[UA NBB]

Кстати, в новой версии платы в два раза уменьшилось потребление, мелочь, а приятно.

Потребление Purifi 2_053 в простое





Потребление Clone nCore 2_050 в простое



И не греется практически вообще, у меня корпус такой же

гріється відчутно
принаймі той варіант, що в мене в використанні

[UA NBB]

але звучить він суттєво дорожче ніж коштує
от думаю варто пред до нього якийсь брати чти так оптимально, без пульта не дуже зручно,а використовувати Топінг як пред з регулюванням звуку не дуже варіант,
але якщо і брати пред, то на перспективу якоїсь новї моделі-)) хоча унвівесральних моделей не так багато напевно-)

[Гурий]

Возможно проблема на плате потенциометра. Чудес не бывает, множество аппаратов сделал по подобной схеме, в колонках на максимуме тишина.

Подключил все на прямую, в колонках тишина. Значит проблема в регуляторе,как Юра говорил. Только я их поменял 2 штуки с одинаковым результатом. Теперь нужен совет по выбору регулятора или что можно сделать с этими. Заэкранировать сам регулятор?

Добрый день, подскажите, вам удалось справиться с проблемой? Если да, расскажите как.

[Гурий]

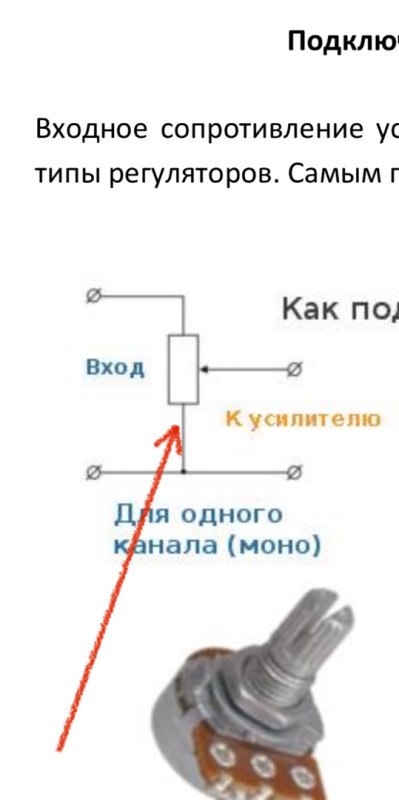

Юрий подскажите на регуляторе громкости минусы (одна из оплеток кабеля) от RCA соединять между собой?
На схеме красной стрелкой обозначил.

[Sous]

Я обычно не соединяю, но разницыне почувствовал,когда соединял.

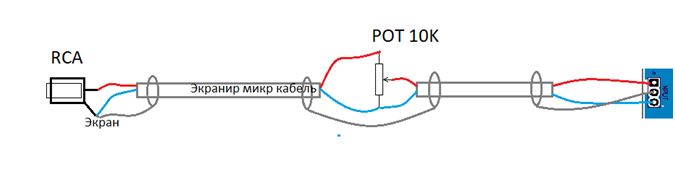

Примите во внимание новую схему, которая дополняет инструкцию


[Гурий]

Юрий, спасибо за ответ.

Схема для одного (моно) канала понятна.

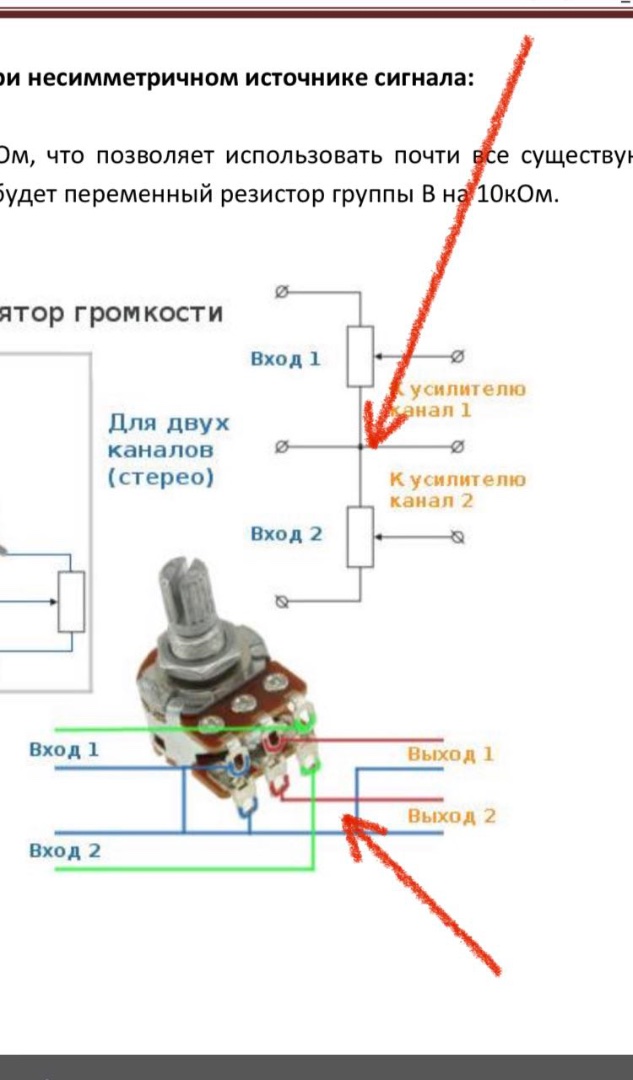

Скажите для двух каналов (стерео) между собой соединять синие провода?
Извините за глупый вопрос, соединять можно в любом месте их?
Просто у меня тоже в одном канале шумы, похожая ситуация как писал borissen.

Знание электроники у меня 10 классов

[Dysindich]

Нет, не соединять.
Каждый канал имеет свою магистраль, поэтому и рекомендуется не жмотиться на покупке нормального , микрофонного кабеля (например, CANARE ) , в котором две жилы проложены в экране. Именно этот вариант изображен на схеме , приведенной выше.
Чаще всего проблемы вызваны импровизациями с применением различных кабелей, зачастую, с одной сигнальной жилой и использованием в качестве другой , экрана. Никаких соединений каналов , ни через экраны , ни через холодный проводник - не осуществляется. необходимо выполнить строгое соответствие соединений от разъема RCA и до входа на плате усилителя в строгом соответствии с приведенным рисунком, для каждого канала.

[Гурий]

Нет, не соединять.
Каждый канал имеет свою магистраль, поэтому и рекомендуется не жмотиться на покупке нормального , микрофонного кабеля (например, CANARE ) , в котором две жилы проложены в экране. Именно этот вариант изображен на схеме , приведенной выше.
Чаще всего проблемы вызваны импровизациями с применением различных кабелей, зачастую, с одной сигнальной жилой и использованием в качестве другой , экрана. Никаких соединений каналов , ни через экраны , ни через холодный проводник - не осуществляется. необходимо выполнить строгое соответствие соединений от разъема RCA и до входа на плате усилителя в строгом соответствии с приведенным рисунком, для каждого канала.

Спасибо, буду пробовать.

[Гурий]

Всем добрый день. Подскажите, регулятор громкости номиналом на 10 кОм по факту 8 кОм. На минимальной громкости сопротивление где- то 1 Ом. Усилитель если выкрутить регулятор громкости на минимум все. Равно тихо играет, абсолютной тишины нет. Это нормально, или опять что то неправильно собрал. Все перепаял по схеме, как ранее рекомендовали, шум пропал, в каналах тишина( шумов нет), как оказалось один провод давал наводку.

[Гурий]

Регулятор с алиэкспрес ALPS

[Гурий]

Впаял другой регулятор ( старый советский СП-1, номиналом 10 кОм, у него показатели от 3 Ом до 10 кОм) на минимальной громкости усилитель тоже играет тихо. Невозможно регулятором полностью убрать звук. Не пойму почему. Когда замыкаю выводы регулятора перемычкой, делаю минимальное сопротивление, звук пропадает в усилителе. Подскажите в чем может быть дело, может уже где тут писали?

[Гурий]

Минимально сопротивление я имею ввиду в плече которое показал стрелкой, тоесть когда громкость на минимуме, громкость ноль.

[Гурий]

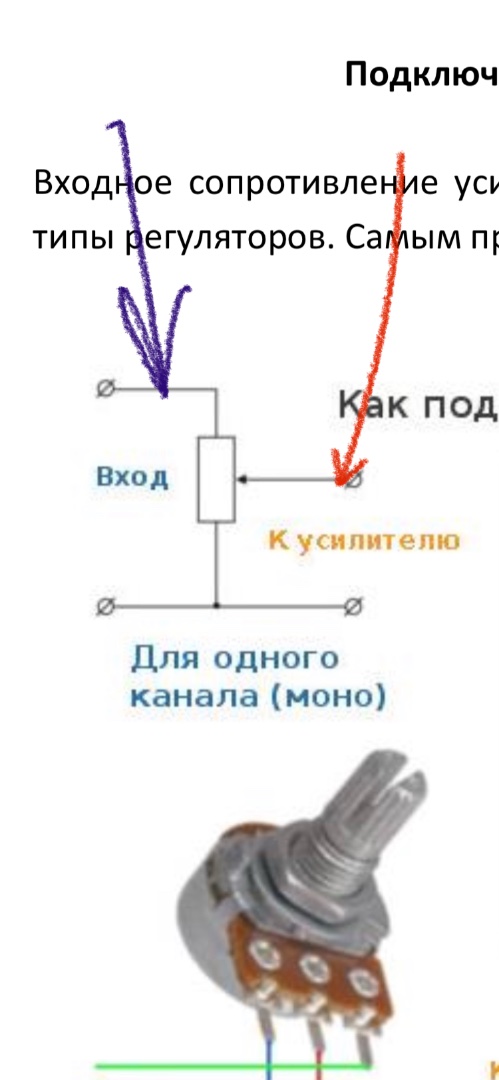

Извините, меня, если можно, удалите мои сообщения. Перепутал провода, красная стрелка сделал вход, синяя стрелка выход.

Дуралей

Все заработало, спасибо Юрию!

[Гурий]

Схема

[Dream On]

Приветсвую всех.
Платы в аппарате 2_053. Это инверторы 2_052 и новые модуляторы. Модулятор имеет индекс 6_05 (Пурифи)

Здравствуйте, уважаемый Юрий! Нужна Ваша помощь.))

1.Если сигнал входит по дифференциальной схеме подключения (XLR планирую), то сколько рекомендовано на каждое плечо Vrms и какое максимально допустимо? К примеру 4,5 Vrms (на плечо), на сколько комфортно будет для усилителей: 2_052, 2_053, 3_064 ?

2. Усилители планирую использовать в поканалку. Управление: фильтры по полосам/задержки/уровень сигнала/ общая громкость - управлять процессором. Соответственно на прямую к выходу части процевого восьмиканального ЦАПа (на ES9038Pro) подключить сигнал через XLR. Нужно-ли дополнительно какие-либо потенциометры использовать или можно без них обойтись?

Заранее благодарю!

[nabiullin]

Здравствуйте! подскажите, где взять инструкцию по данной версии (Purifi hb2.053) усилителя, купил платы для сборки на авито, однако "реселлер" инструкцию мне не передал, а вопросы есть...

[Sous]

Quick start HB 2_05XX.docx

(604.19 КБ) 320 скачиваний
